Subaru - Обнаружены пропуски воспламенения



Subaru - Cylinder Misfire Detected - Repair ECM



Автомобили Subaru (начиная с 2000 годов). Периодически или постоянно "троит" двигатель. На панели приборов горит индикатор неисправности "CHECK".

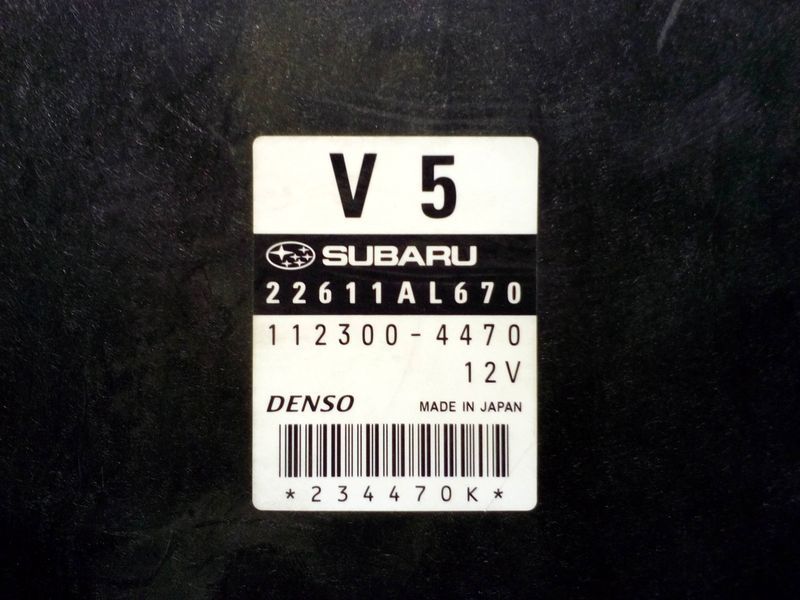

Компьютерная диагностика автомобилей Subaru



Троит двигатель - часто встречающаяся неисправность. И как правило, её поиск сводится к проверке и дальнейшей замене свечей зажигания. Затем проверяются катушки, форсунки и компрессия в цилиндрах. Далее, на целостность, проверяется электропроводка. И уж на последнем этапе поиска неисправности, из автомобиля вынимается ЭБУ двигателя...

Так получилось, что в течении 3 месяцев, мы вылечили от "троения" 4 автомобиля Subaru и начинать ремонт можно было сразу с последнего этапа. После этого, ещё две машины, даже не заезжая в наш автосервис, были отремонтированы )))

Ну всё же начнём по порядку. Практически каждый ремонт начинается с компьютерной диагностики.

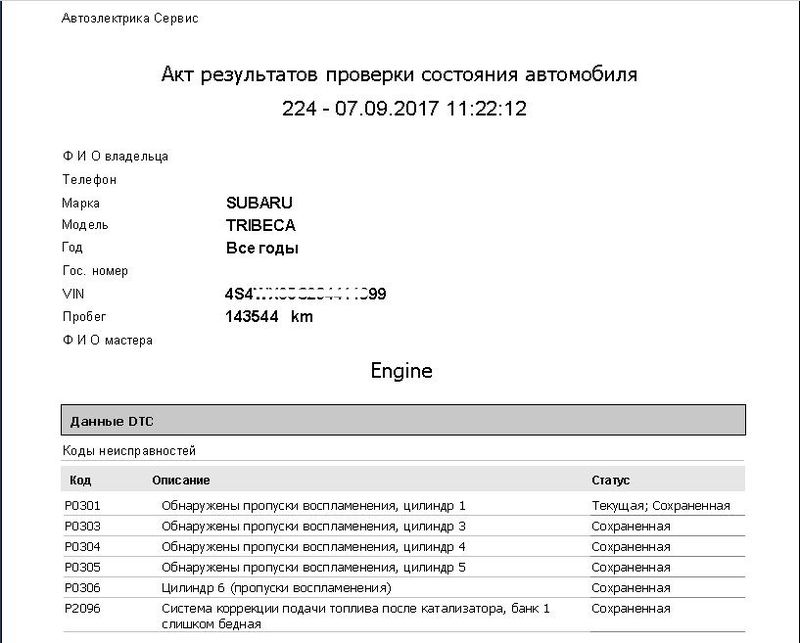

Subaru Tribeca EZ36D - Компьютерная диагностика



При подключении сканера к ЭБУ "троящего" двигателя Subaru, мы видели либо ошибки как на изображении выше:



  • P0301 Обнаружены пропуски воспламенения, цилиндр 1
    (P0301 Cylinder 1 One Misfire Detected)
  • P0302 Обнаружены пропуски воспламенения, цилиндр 2
    (P0302 Cylinder 2 Two Misfire Detected)
  • P0303 Обнаружены пропуски воспламенения, цилиндр 3
    (P0303 Cylinder 3 Three Misfire Detected)
  • P0304 Обнаружены пропуски воспламенения, цилиндр 4
    (P0304 Cylinder 4 Four Misfire Detected)
  • P0305 Обнаружены пропуски воспламенения, цилиндр 5
    (P0305 Cylinder 5 Five Misfire Detected)
  • P0306 Обнаружены пропуски воспламенения, цилиндр 6
    (P0306 Cylinder 6 Six Misfire Detected)



Либо ещё встречались ошибки по несправности в цепи каких либо форсунок:



  • P0201 Неисправность форсунки — цилиндр 1
    (P0201 Cylinder 1 Injector Circuit Malfunction)
  • P0202 Неисправность форсунки — цилиндр 2
    (P0202 Cylinder 2 Injector Circuit Malfunction)
  • P0203 Неисправность форсунки — цилиндр 3
    (P0203 Cylinder 3 Injector Circuit Malfunction)
  • P0204 Неисправность форсунки — цилиндр 4
    (P0204 Cylinder 4 Injector Circuit Malfunction)
  • P0205 Неисправность форсунки — цилиндр 5
    (P0205 Cylinder 5 Injector Circuit Malfunction)
  • P0206 Неисправность форсунки — цилиндр 6
    (P0206 Cylinder 6 Injector Circuit Malfunction)



Subaru - Обнаружены пропуски воспламенения - Ремонт



Автомобили, которые приезжали к нам, уже )) были с новыми свечами, катушками и промытыми форсунками. И по идее это правильно, ремонт начинается с этого.

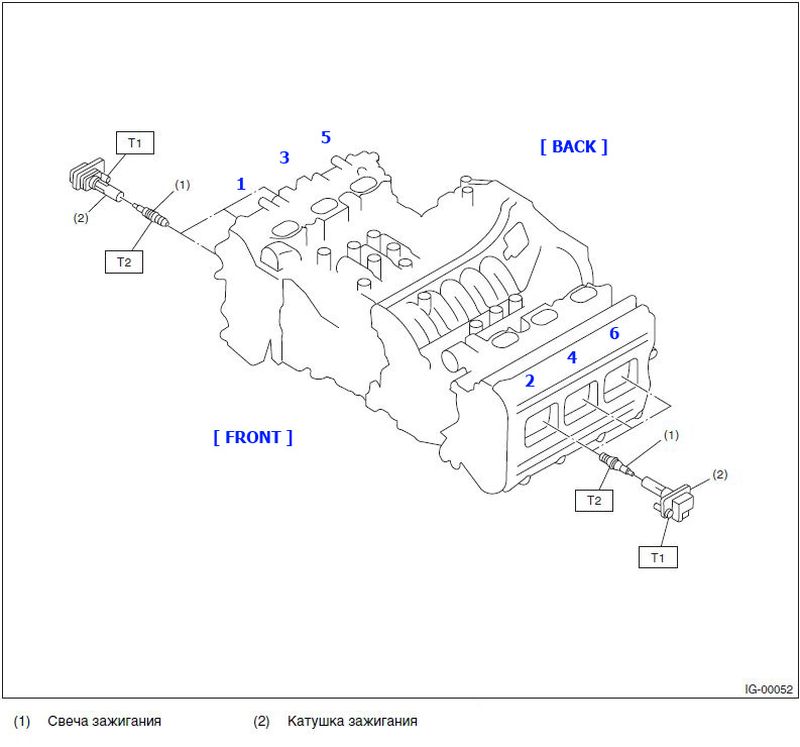

Subaru - Шестицилиндровый двигатель, расположение цилиндров



Мы же, в свою очередь, начинали ремонт с проверки питания и импульсов на катушках и форсунках.

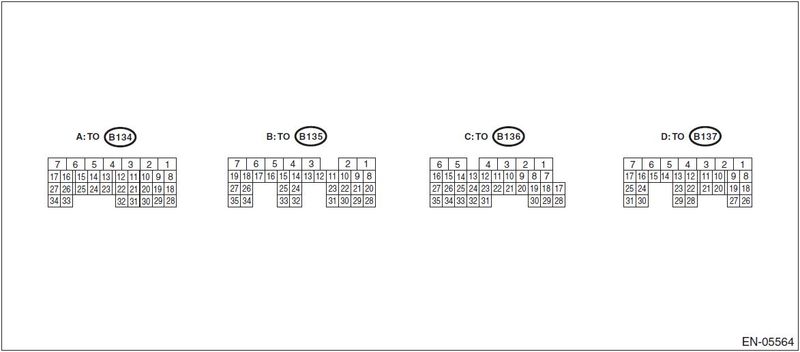

Subaru Tribeca - Распиновка ЭБУ двигателя

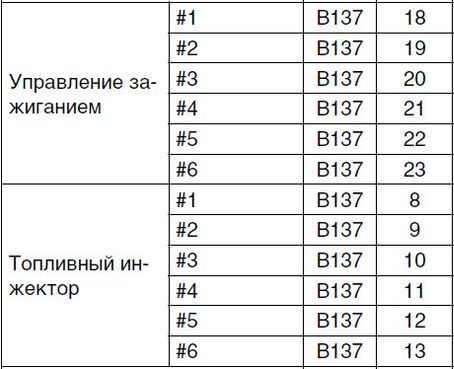

Subaru Tribeca - Проверка импульсов на форсунки и катушки



А заканчивали ремонтом ЭБУ двигателя, в каждом из случаев, потому что провода и разъёмы были целыми.

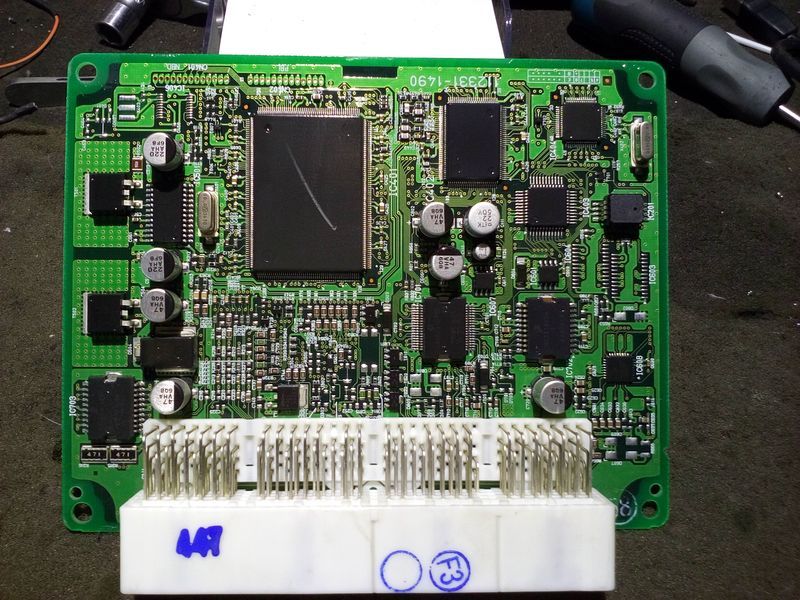

Subaru Tribeca - Внешний вид ЭБУ двигателя



По всей видимости типичная, но полностью излечимая неисправность. Причём страдают ей автомобили с 6-ти цилиндровыми моторами:



EZ30D

  • 2000–2004 Subaru Outback H6
    2000–2002 Subaru Legacy GT30
    2000–2002 Subaru Legacy Lancaster 6

EZ30R

  • 2003–2009 Subaru Legacy 3.0R
    2005–2009 Subaru Outback 3.0R
    2006–2007 Tribeca

EZ36D

  • 2010-current Subaru Legacy
    2010-current Subaru Outback
    2008-2014 Subaru Tribeca



Дополнение от 12.05.2019



Итак, если с компрессией в цилиндрах, свечами, катушками и форсунками всё в порядке. Питание на форсунках и катушках зажигание есть, проводка до ЭБУ прозванивается, а импульсов на форсунку (-и) пропадают или же отсутствуют, то следующее что нужно сделать, это пропаять ЭБУ двигателя, а именно драйвер форсунок.

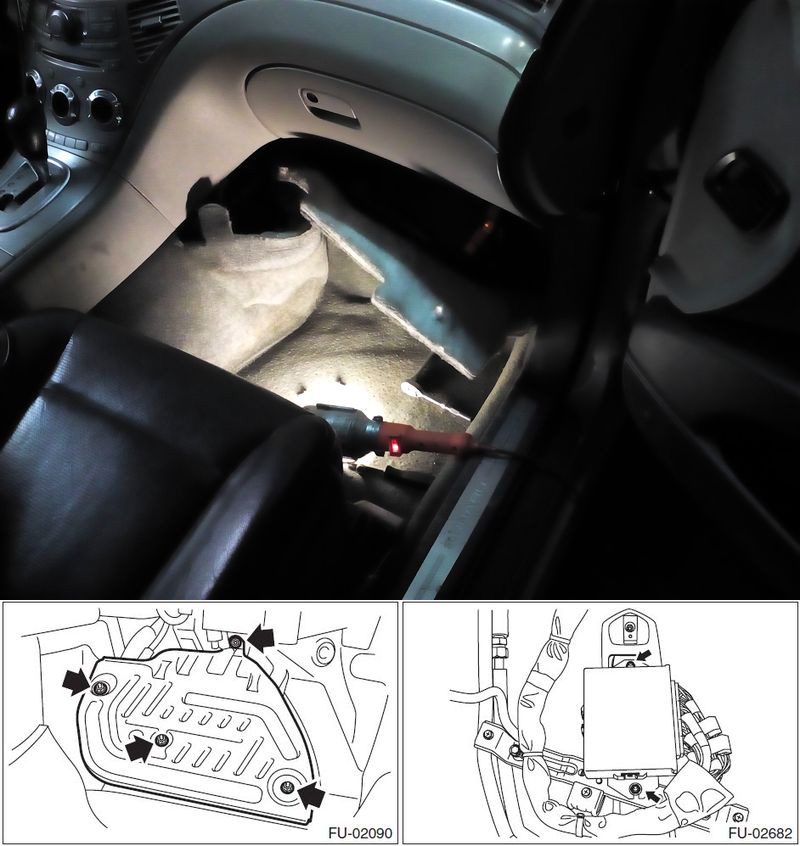

Блок управления двигателем, в автомобилях Subaru, как правило располагаются в ногах у пассажира.



Subaru Tribeca - Расположение ЭБУ двигателя

Согласно выше приведённой распиновки, выходы на форсунки расположены в разъёме B137, в следующем порядке...

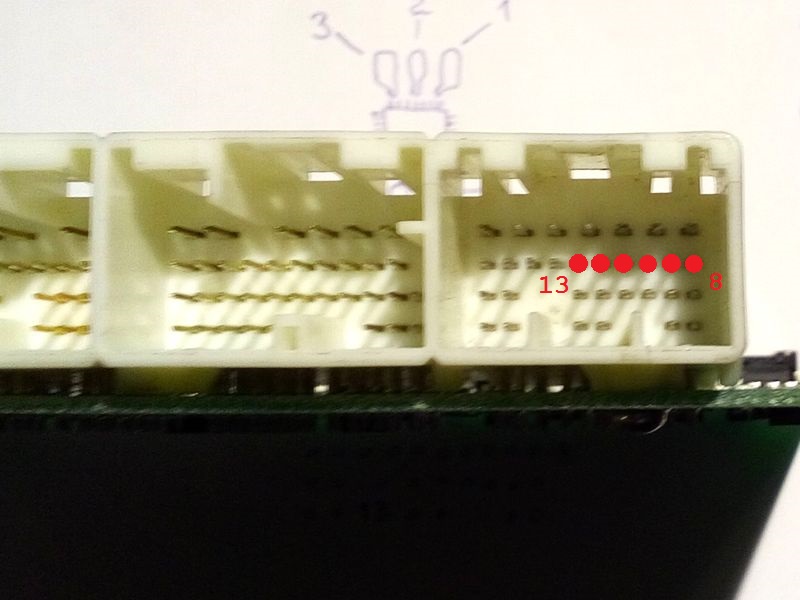

Subaru - ЭБУ Denso, выходы на форсунки



  • B137 8pin - Форсунка первого цилиндра
  • B137 9pin - Форсунка второго цилиндра
  • B137 10pin - Форсунка третьего цилиндра
  • B137 11pin - Форсунка четвёртого цилиндра
  • B137 12pin - Форсунка пятого цилиндра
  • B137 13pin - Форсунка шестого цилиндра

Драйвер форсунок, который подаёт импульсы на открытие имеет маркировку 151821-1510 SC900724 IGK0621 и его выходы расположены следующим образом...

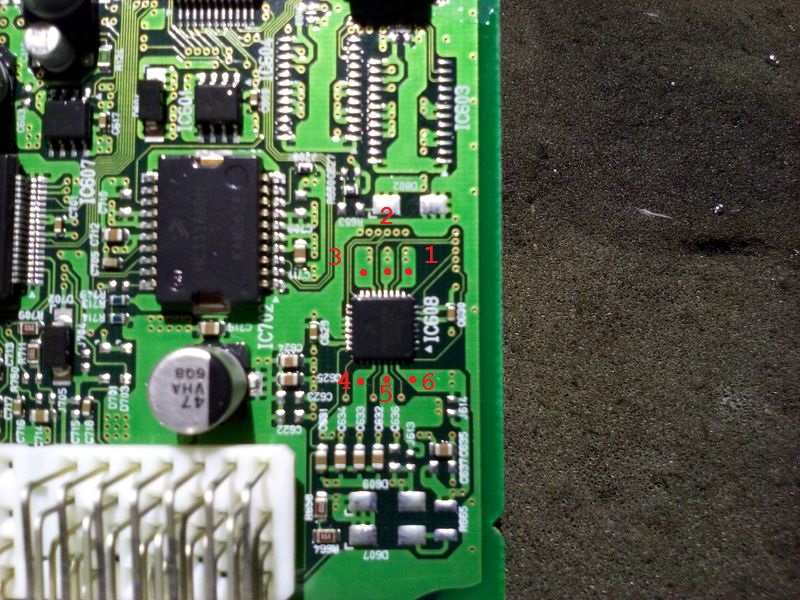

Subaru - ЭБУ Denso, выходы драйвера на форсунки



Этот драйвер и контакты 8-13 разъёма B137 ЭБУ, нужно пропаять. И если причина пропусков зажигания была из-за ЭБУ, то автомобиль будет починен.

Datasheet на микросхему 151821-1510 SC900724 IGK0621, она же MC33882, можно скачать по ссылке ниже.

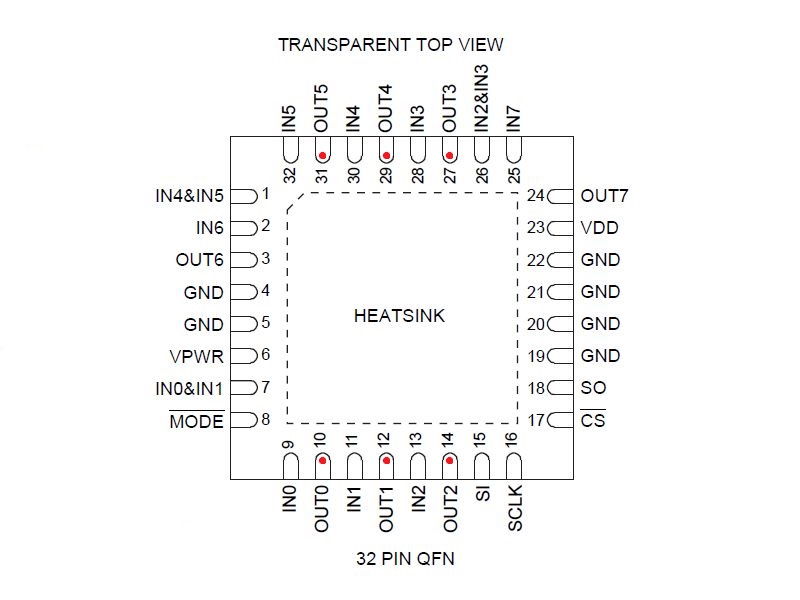

Subaru - ЭБУ Denso, распиновка драйвера MC33882



Datasheet MC33882 - Скачать (*.pdf размер 1.4Мб)

Ну и если есть желание навсегда закрыть вопрос с ЭБУ, можно сделать так...

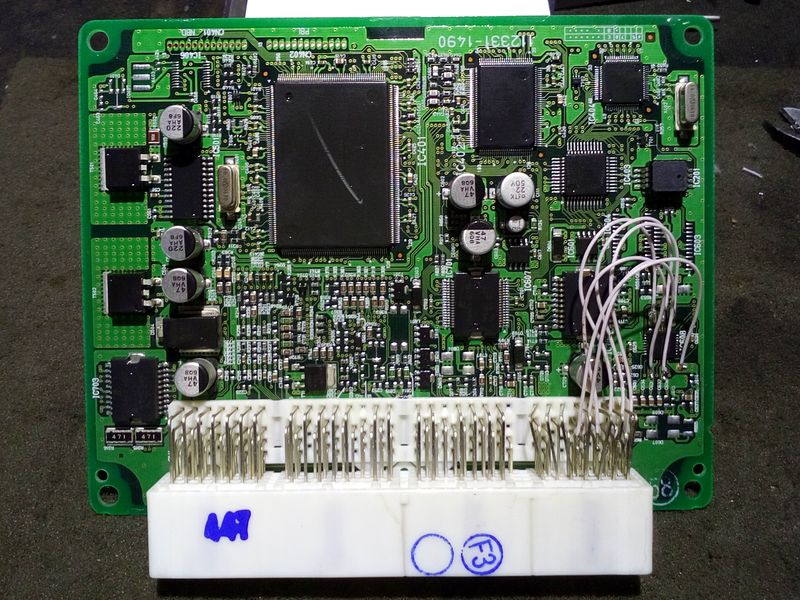

Subaru - Ремонт ЭБУ Denso



... тем самым исключив непропай (холодную пайку) контактов разъёма ЭБУ и возможные трещины дорожек в печатной плате блока.



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
