Nissan X-Trail 2.5L (QR25DE) Bosch ME7.9.20. Чип-тюнинг

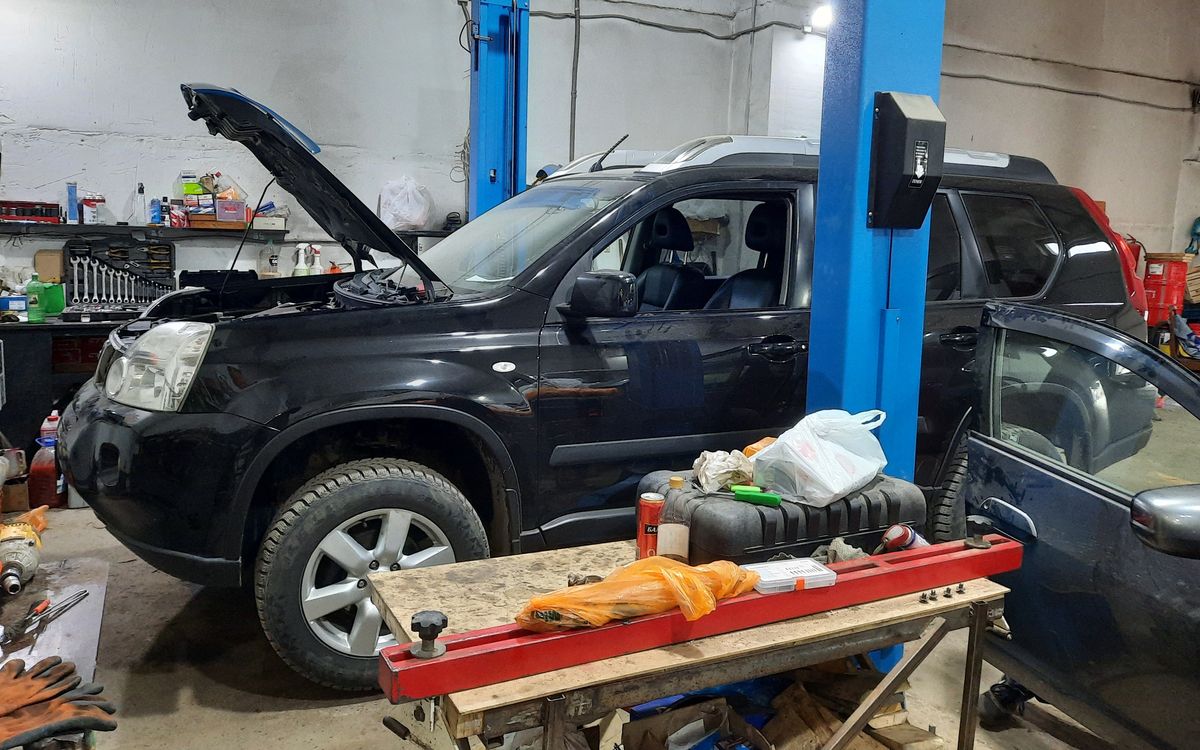

Nissan X-Trail T31 2010 года выпуска приехал в наш автосервис для перепрошивки блока управления двигателя. Владельца автомобиля интересовало программное отключение каталитического нейтрализатора и второго кислородного датчика.

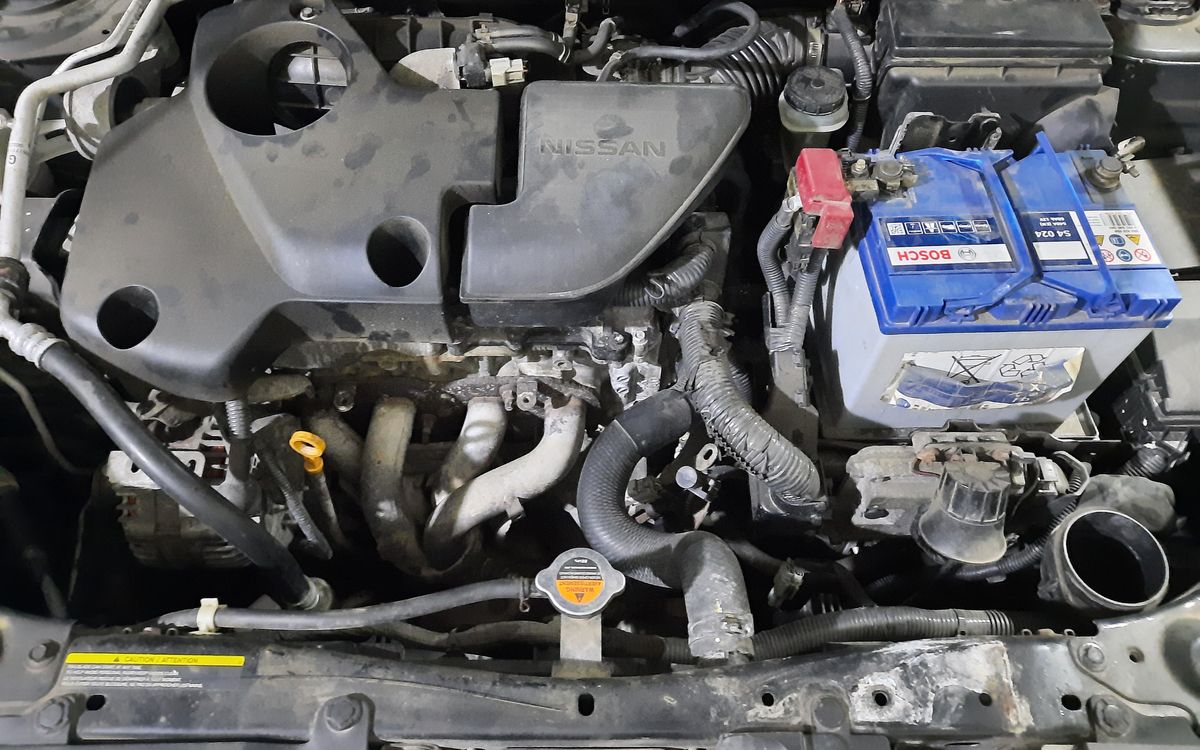

Под капотом этого ниссана находился рядный 4-цилиндровый, 16-клапанный двигатель QR25DE, работающий на бензине и имеющий следующие основные характеристики:
- Объём двигателя - 2488 см.куб.
- Мощность двигателя - 169 л.с. / 6000 об.мин
- Крутящий момент - 233 Нм / 4400 об.мин
Bosch ME7.9.20 блок управления двигателя QR25DE
Блок управления двигателя расположен в подкапотном пространстве, перед аккумуляторной батареей.

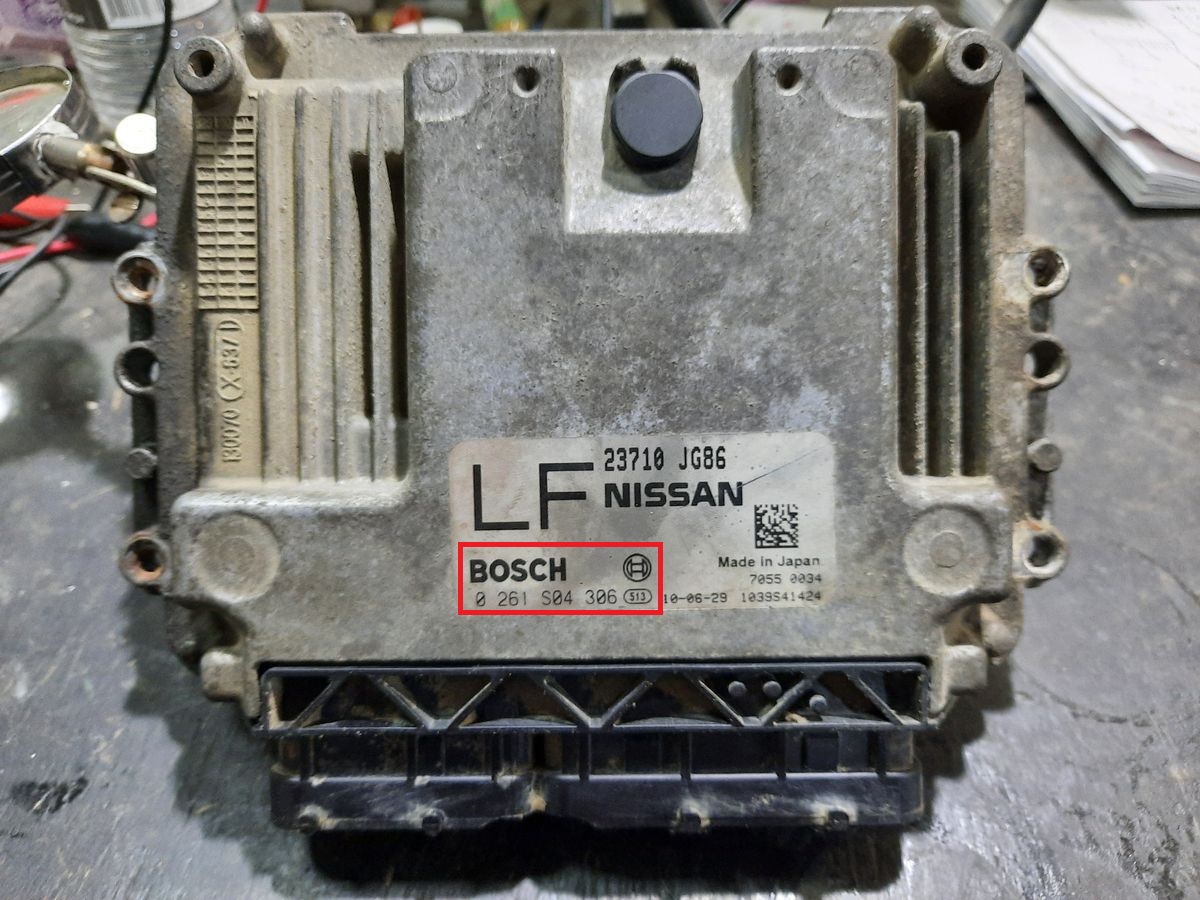

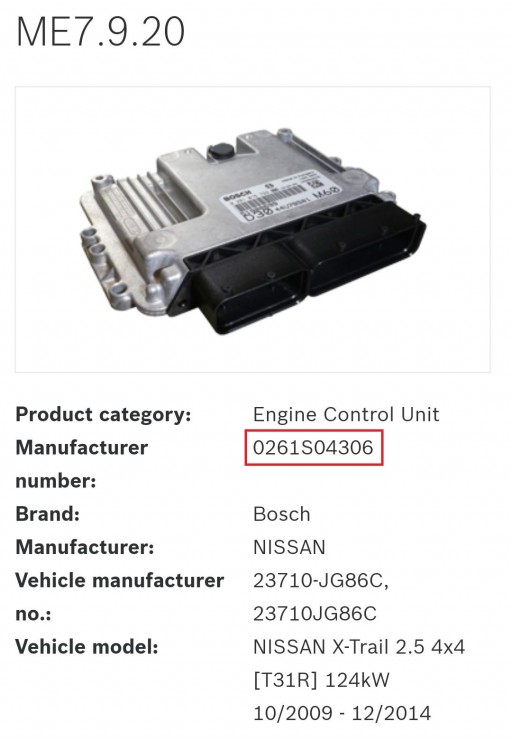

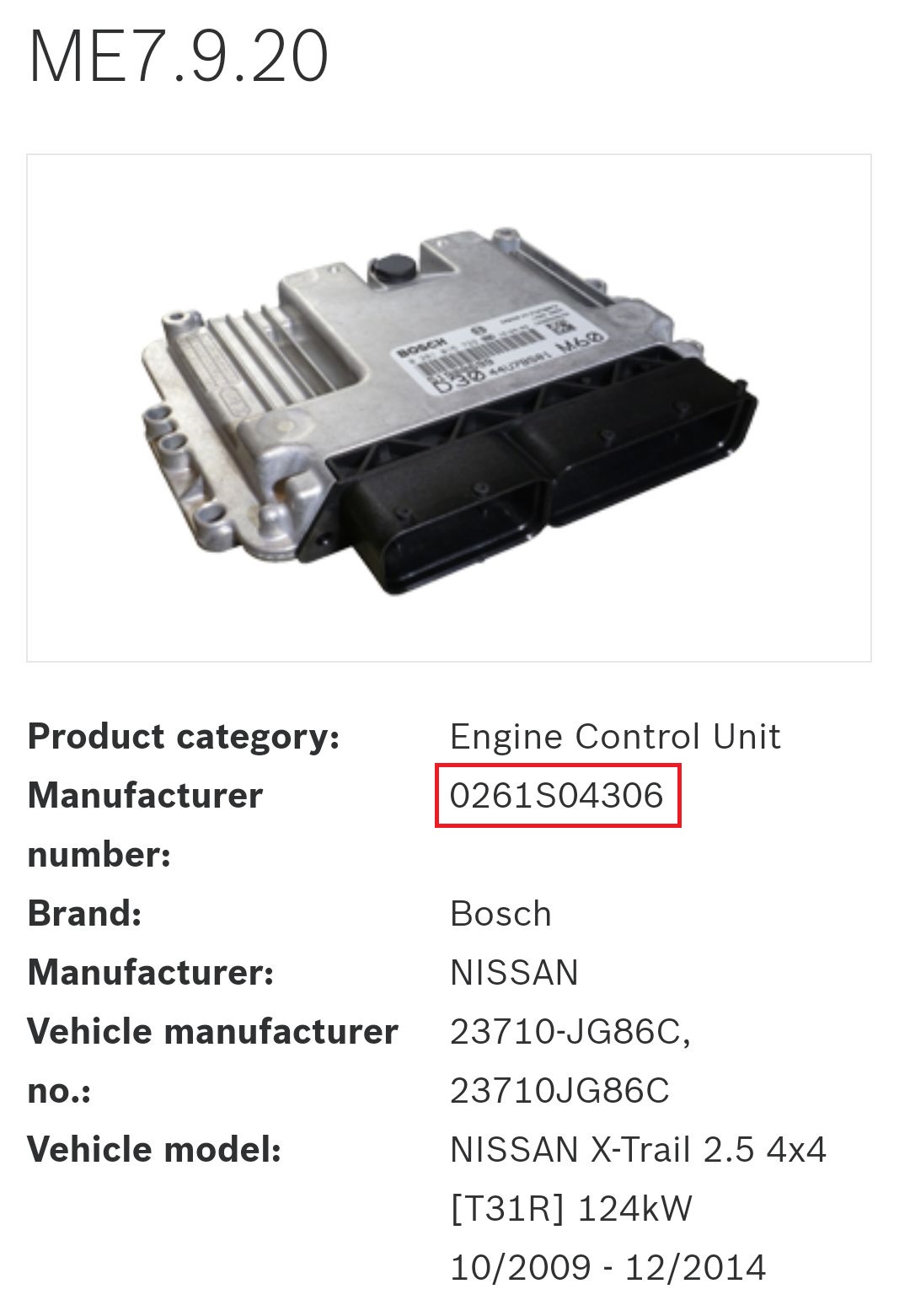

По номеру Bosch 0 261 S04 326 воспользовавшись сайтом bosch-repair-service.com мы определили, что перед нами ЭБУ Bosch ME7.9.20 ...

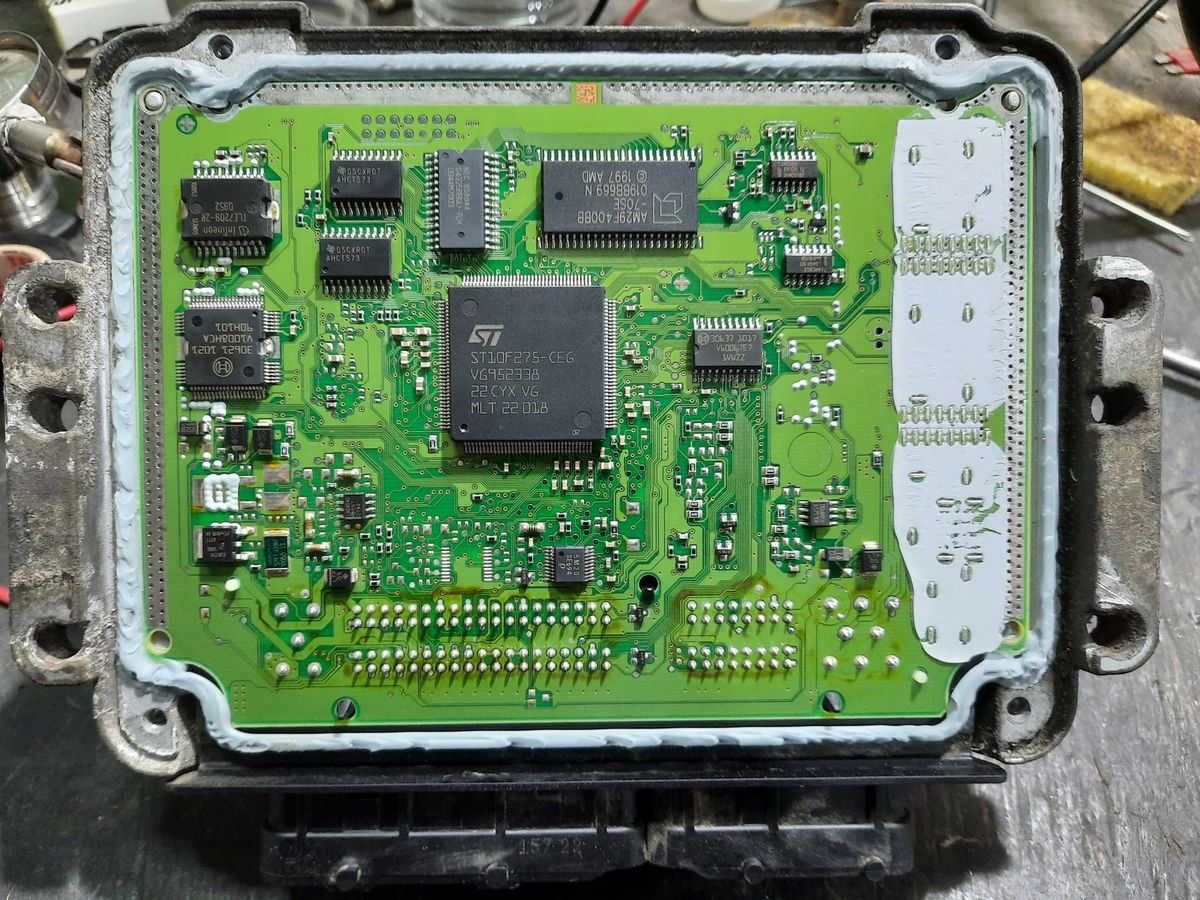

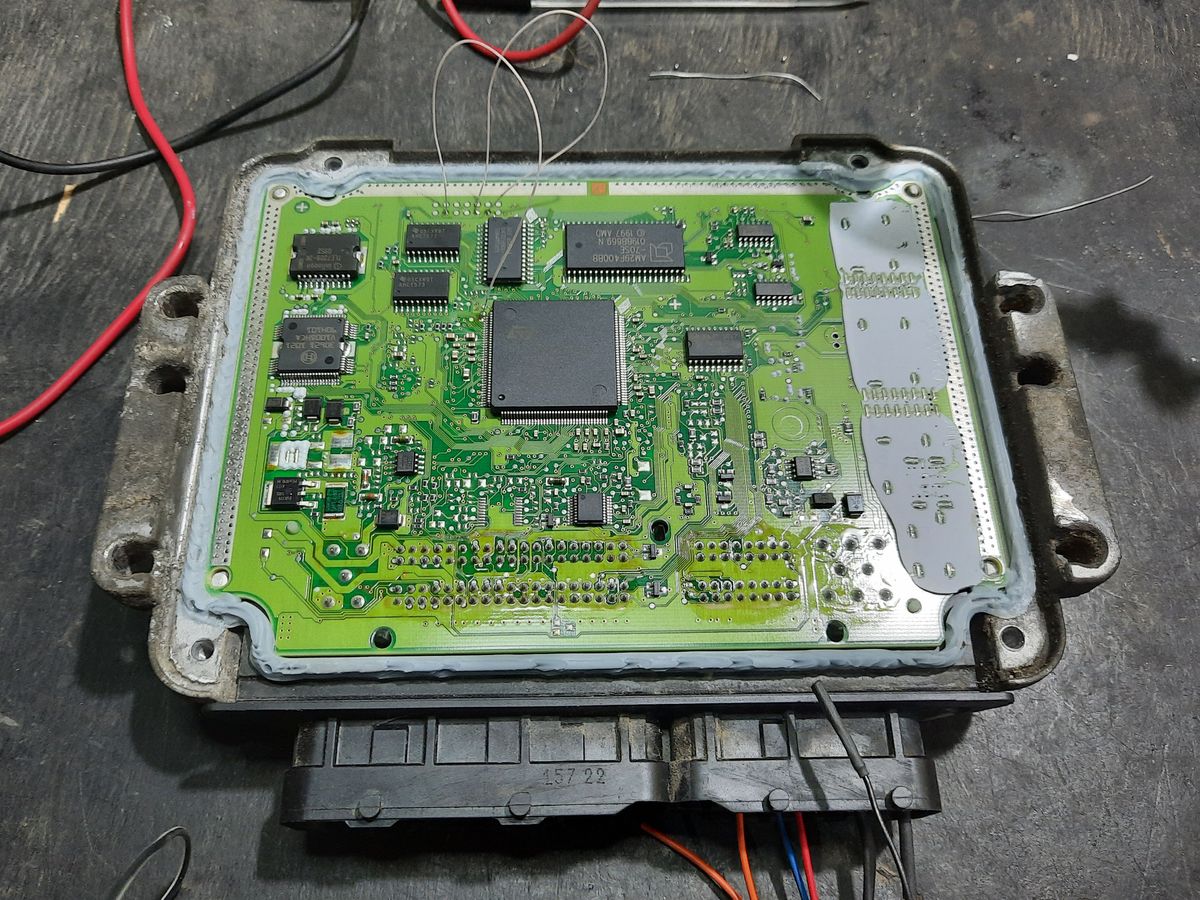

Внутри блока, сняв заднюю крышку, мы увидели микроконтроллер ST10F275 и внешнюю FLASH-память AM29F400BB.
Немного погуглив, на тему - "каким оборудованием программировать блоки Bosch ME7.9.20" - наткнулись на следующую фразу:
ЭБУ Bosch ME7.9.20 оснащён внешней AM29F400BB (калибровки) и внутренней ST10F275 (управляющая программа) флэш-памятью. Чтение и запись внешней памяти возможны без выпаивания микросхемы FLASH, в режиме BSL, только с помощью загрузчика Combiloader. Другие загрузчики не могут читать внешнюю флэш данного ЭБУ, в режиме BSL.
Подключение ЭБУ Bosch ME7.9.20 на столе и перевод в BOOT-режим
Combiloader у нас есть, модуль BSL-режим ST10F27x тоже, он вообще входит в число "бесплатных". Поэтому открываем справку (Help) и смотрим подключение загрузчика к блоку управления.

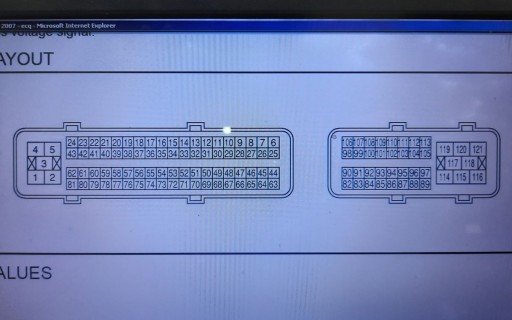

Плохо, что в справке к загрузчику не изображены разъёмы ЭБУ, не совсем удобно пользоваться - исправляем эту ситуацию сервисным мануалом к автомобилю.

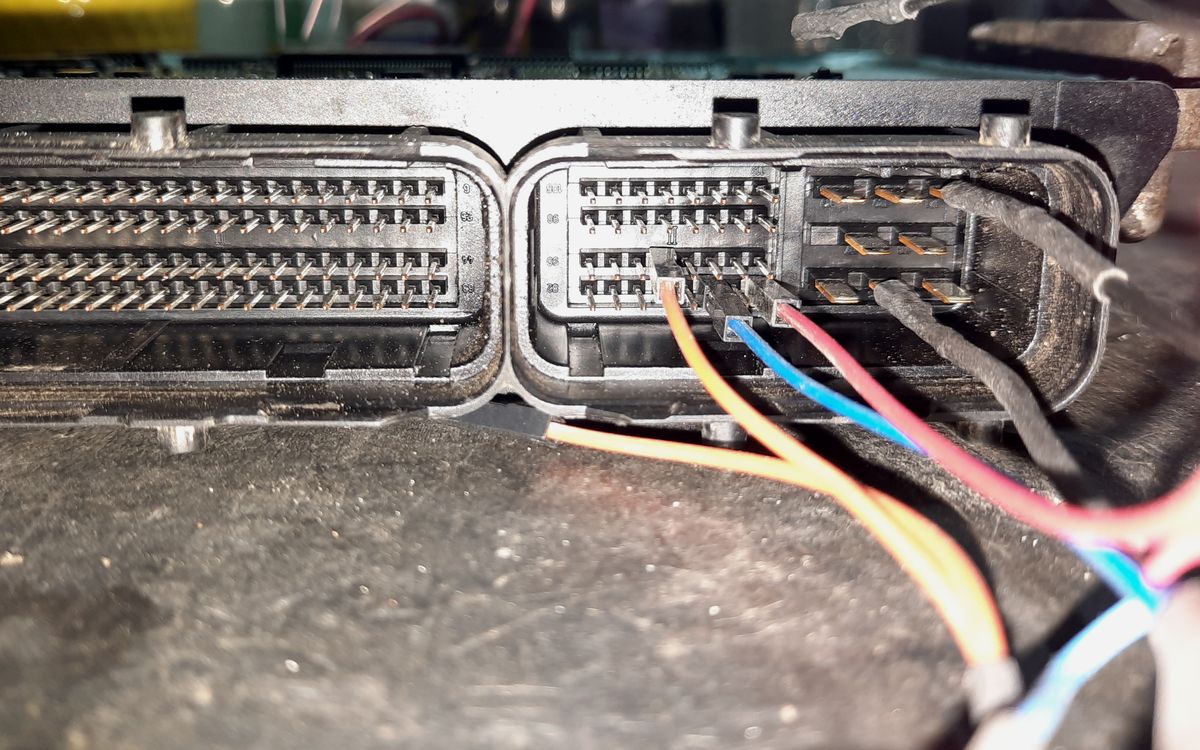

Далее делаем всё, как описано в инструкции ... Подключаем универсальный кабель Combiloader'а ...

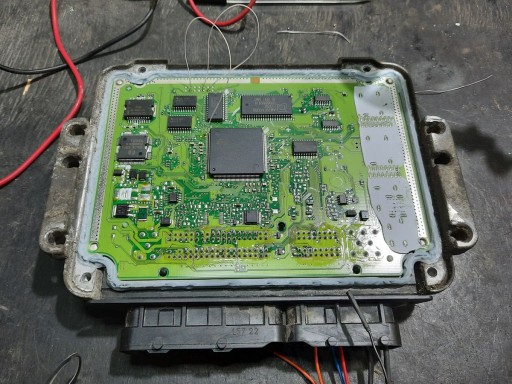

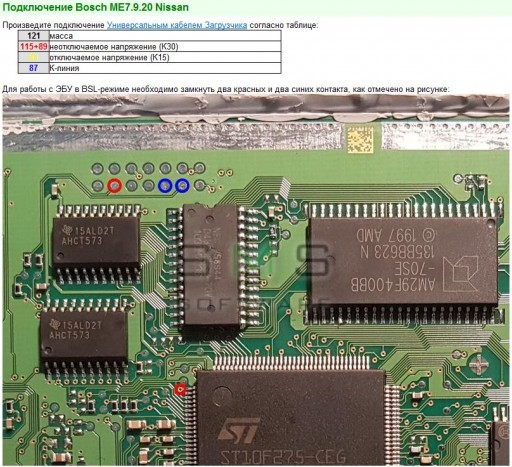

Припаиваем к плате две перемычки и подключаем к источнику питания.
Nissan X-Trail T31 ЭБУ Bosch ME7.9.20 чтение и запись прошивки

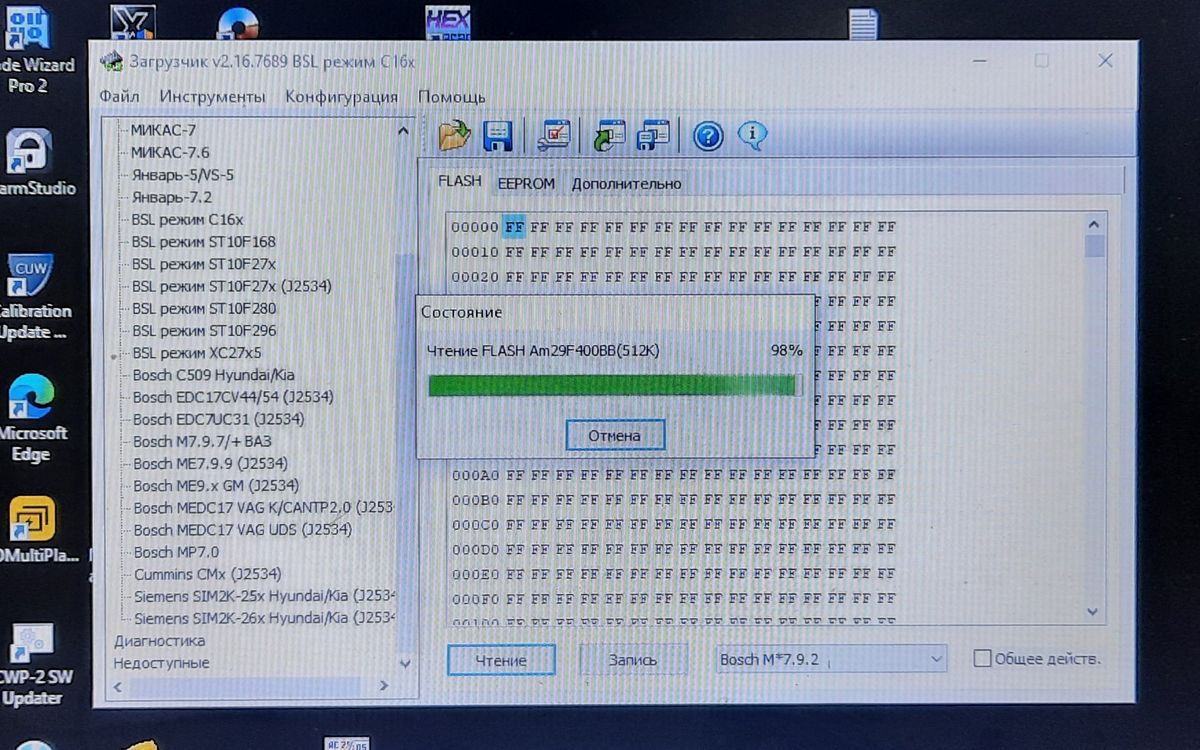

При чтении/записи прошивки, с помощью загрузчика Combiloader, выяснилась одна особенность ...

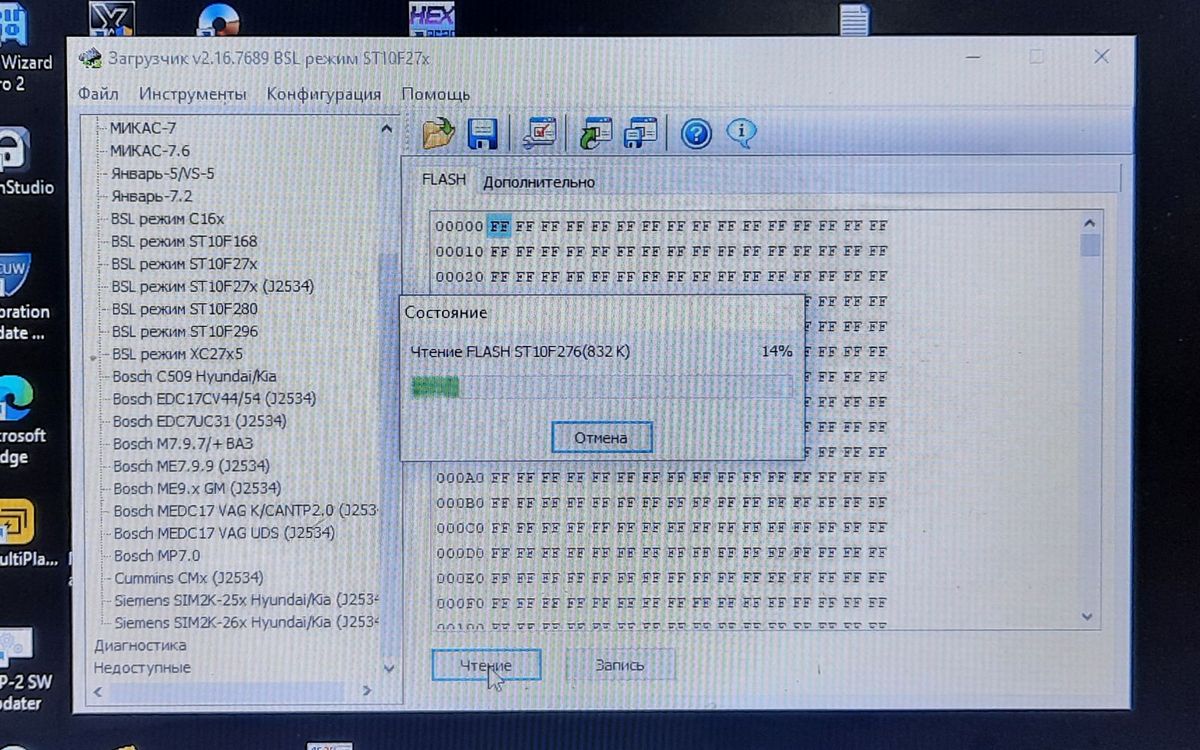

Если выбрать универсальный модуль BSL-режим ST10F27x, то после окончания процесса получим файл размером 832КБайт - по всей видимости это содержимое внутренней памяти микроконтроллера и не то что нам нужно.
Если же выбрать модуль BSL-режим C16x, то произойдёт считывание содержимого внешней FLASH-памяти и полученный файл будет иметь размер 512КБайт - это и есть калибровки.

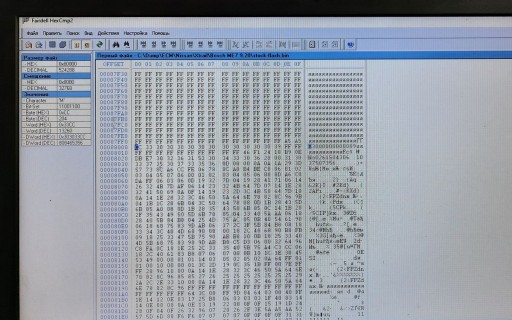

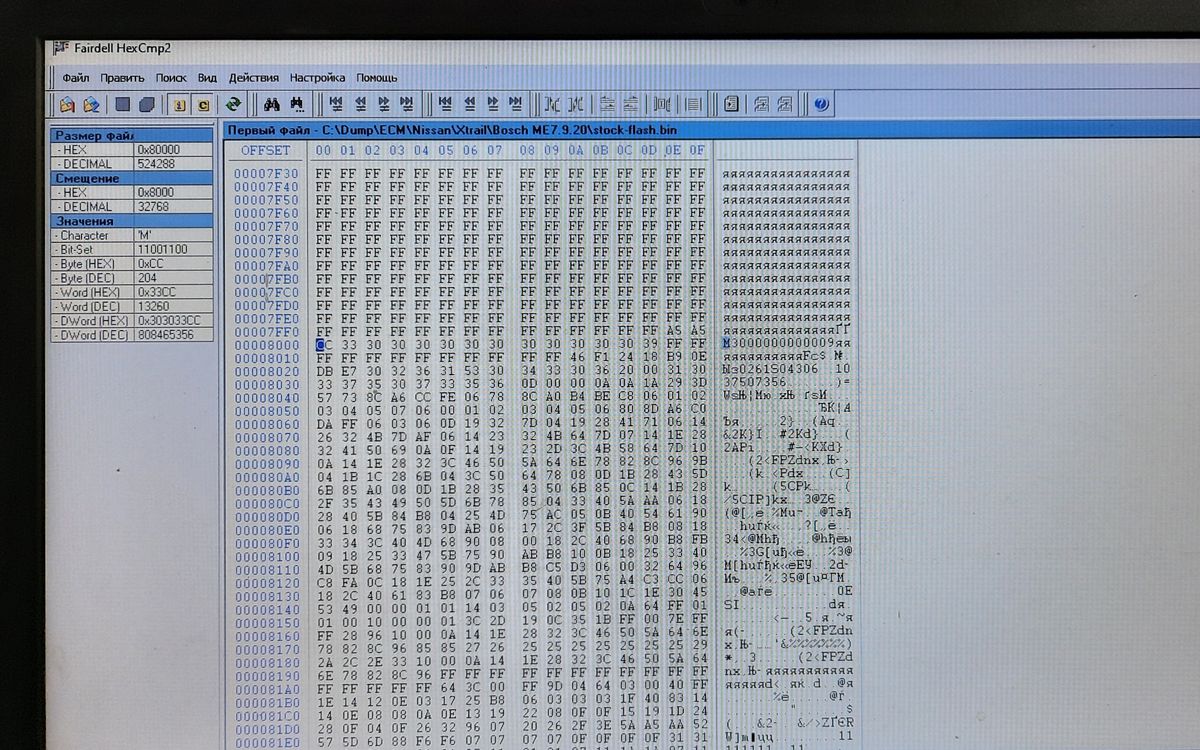

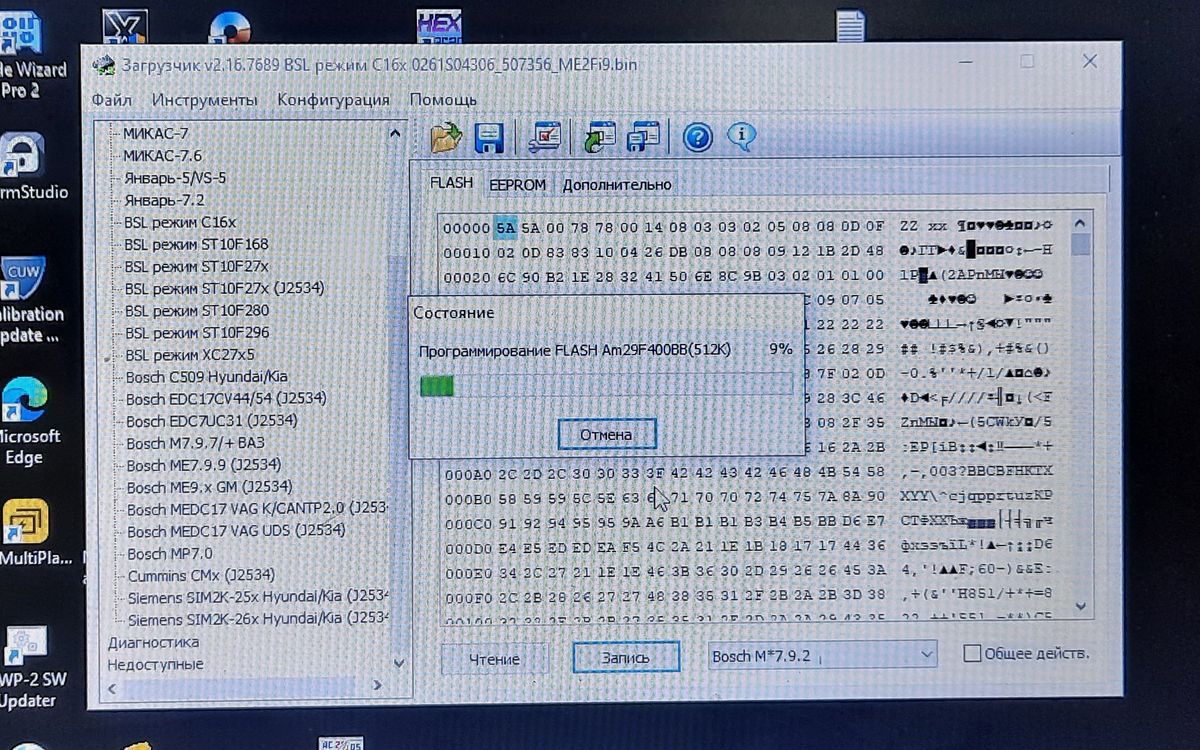

Идентифицируем считанную прошивку (адреса идентификаторов на фотографии выше) и по этим идентификаторам приобретаем модифицированную прошивку или же обращаемся к калибровщику. Процесс записи аналогичен процессу чтения ...
