Peugeot 206 1.4L - Замена ЭБУ двигателя



Peugeot 206 1.4L (двигатель KFW) - Внешний вид автомобиля



Peugeot 206 2008 года выпуска, со словами хозяина "не едет", приехал в наш автосервис на компьютерную диагностику, которая, в итоге, превратилась в довольно длительный ремонт. Впрочем, обо всём по порядку.



Компьютерная диагностика Peugeot 206 1.4L KFW



Подключили диагностический прибор ScanDoc, к автомобилю и для начала, считали коды ошибок из блока управления двигателем.

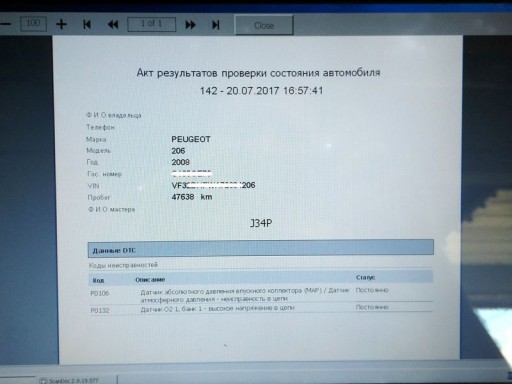

Peugeot 206 1.4L (двигатель KFW) - Считали коды неисправностей из ЭБУ



ЭБУ выдал нам две неисправности:

  • P0106 - Датчик абсолютного давления впускного коллектора (MAP) / Датчик атмосферного давления - Неисправность в цепи
    P0106 - MAP/Barometric Pressure Circuit Range/Performance Problem
  • P0132 - Датчик кислорода 1, Банк 1 - Высокое напряжение в цепи
    P0132 - O2 Sensor Circuit High (Bank 1 Sensor 1)



Разбираемся дальше, смотрим данные, которые выдают датчик кислорода и MAP.

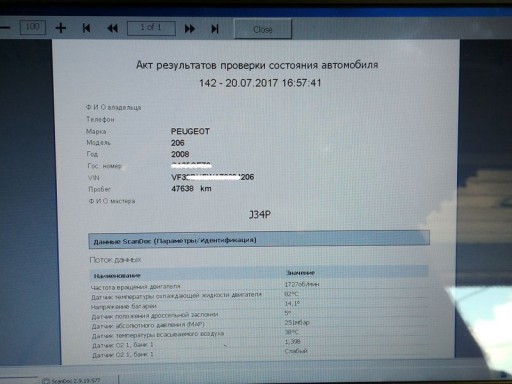

Peugeot 206 1.4L (двигатель KFW) - Параметры датчика кислорода



 Седьмая строка сверху: "Датчик О2 1, Банк 1 - 1,39В".

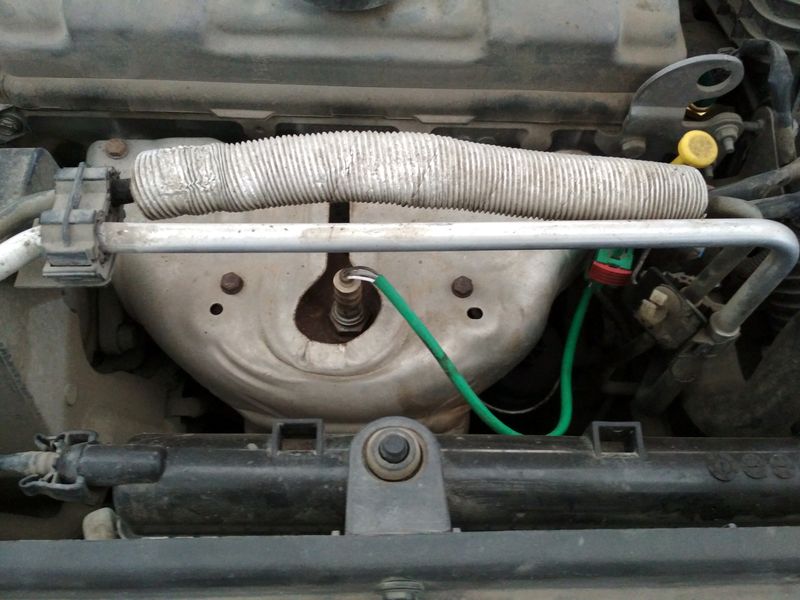

Peugeot 206 1.4L (двигатель KFW) - Расположение датчика кислорода



Кислородный датчик, который до катализатора, в этом автомобиле, обычный - не широкополосный. А это значит, что на его выходе, формируется сигнал от 0 до 1В. Если выходной сигнал датчика оказывается выше 1,08В, ЭБУ двигателя регистрирует код P0132, что и произошло в нашем случае.

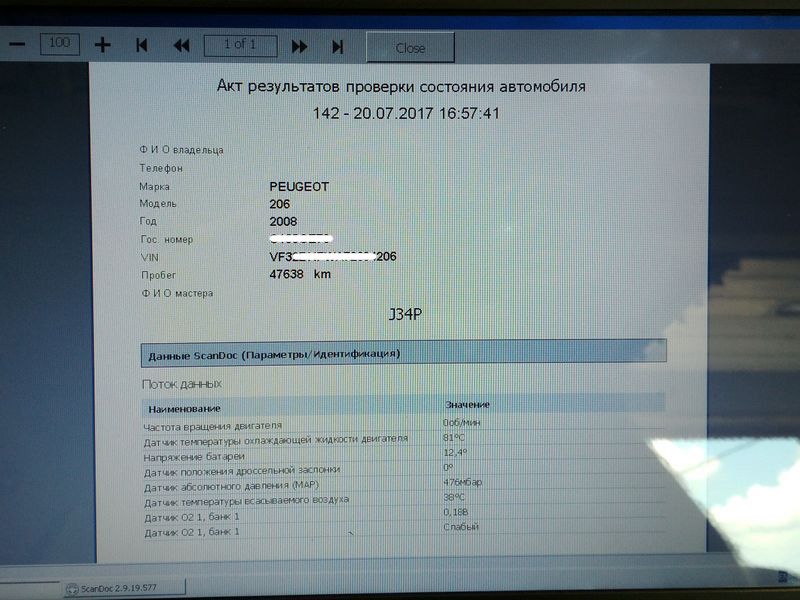

Peugeot 206 1.4L (двигатель KFW) - Параметры датчика абсолютного давления



Теперь что касается датчика абсолютного давления. Опять же смотрим данные и обращаем внимание на первую строку: "Частота вращения двигателя - 0 об/мин" и на пятую: "Датчик абсолютного давления (MAP) - 476мбар".

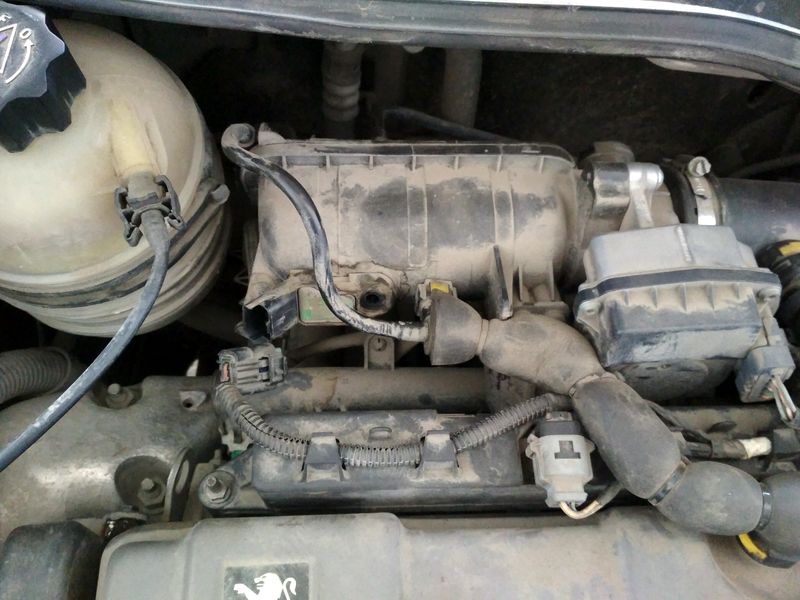

Peugeot 206 1.4L (двигатель KFW) - Расположение датчика абсолютного давления MAP



Двигатель не заведён, а значит MAP должен был показывать атмосферное давление - 980-1013 мбар. Понятно, что атмосферное давление очень изменчивая величина, но не настолько же.



Ремонт ЭБУ двигателя Peugeot 206 1.4L KFW

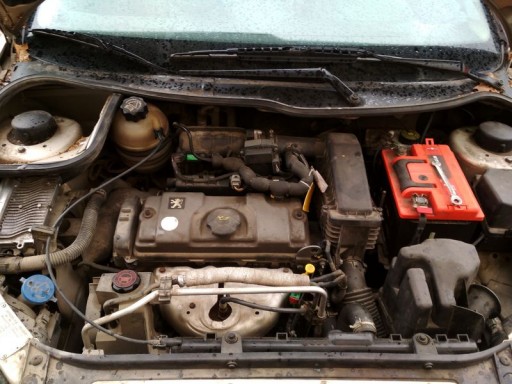

Peugeot 206 1.4L (двигатель KFW) - Вид двигателя автомобиля



На нашем автомобиле установлен бензиновый двигатель KFW (TU3JP4), имеющий следующие характеристики:

  • Объём двигателя - 1360 см.куб.
  • Мощность двигателя - 74 л.с. / 5500 об.мин
  • Крутящий момент - 120 Нм / 2800 об.мин

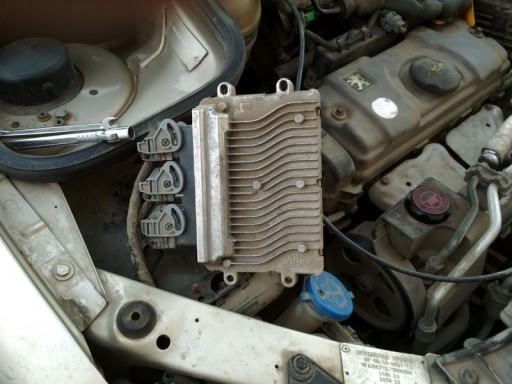

Peugeot 206 1.4L (двигатель KFW) - Расположение ЭБУ двигателя



Управляет двигателем блок управления производства Johnson Valeo. После того как была проверена электропроводка автомобиля и исключены из списка возможных неисправностей, сами датчики, неисправность могла быть только в нём.



Peugeot 206 1.4L (двигатель KFW) - Наклейка блока управления двигателя



VALEO J34P-AAE 8112 001275 (SW9665666980, HW9655883280)

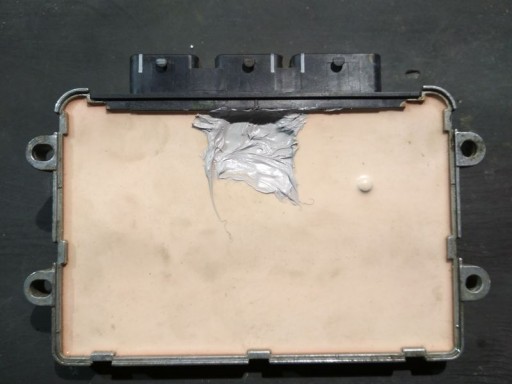

Peugeot 206 1.4L (двигатель KFW) - Ремонт ЭБУ двигателя



Попытались отремонтировать блок управления, хватило не надолго. Поэтому было решено его поменять. Б/У или контрактный самый дешёвый вариант, однако чтобы он заработал, нужно было его "прописать" в автомобиль.



Как прописать контрактный ЭБУ Valeo на Peugeot 206 1.4L KFW

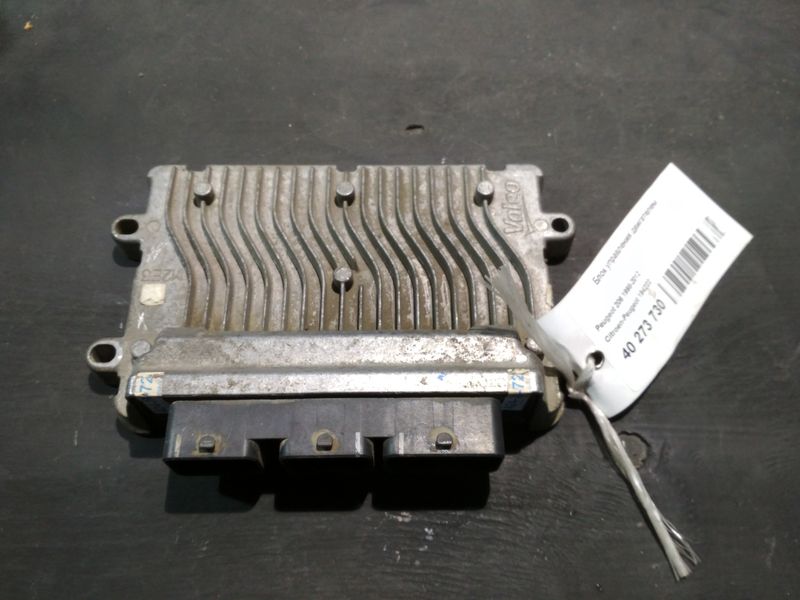

Peugeot 206 1.4L (двигатель KFW) - Контрактный ЭБУ двигателя



Нашли в интернете и заказали блок управления на автомобиль.

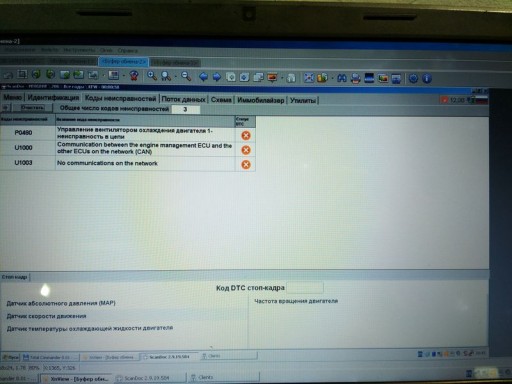

Peugeot 206 1.4L (двигатель KFW) - Ошибки при подключении ЭБУ. Авто не заводится



Если на Peugeot 206, просто купить ЭБУ и подключить его, автомобиль не заведётся. Появятся вот такие ошибки:

  • P0480 - Управление вентилятором охлаждения двигателя 1 - Неисправность в цепи
    P0480 - Cooling Fan Relay 1 Control Circuit
  • U1000 - Отсутствует связь между ЭБУ двигателя и другими блоками сети CAN
    U1000 - Communication between the engine managment ECU and the other ECU's on the network (CAN)
  • U1003 - Нет связи в сети
    U1003 - No communication on the network



Peugeot 206 1.4L (двигатель KFW) - Ошибки по CAN шине

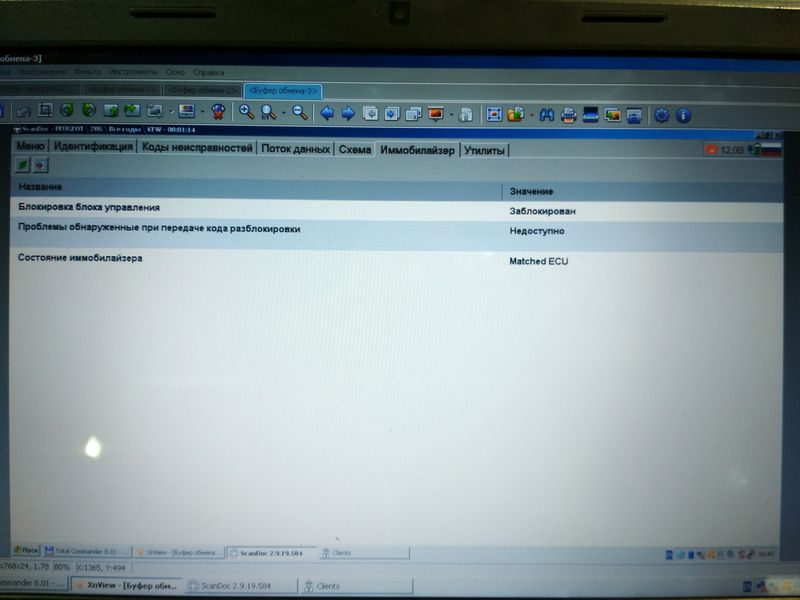

Кроме того на вкладке Иммобилайзер, можно увидеть статус "Заблокирован".

И то и другое, из-за того, что б/у ЭБУ двигателя, для автомобиля "чужой". Одним из способов сделать его "своим" - считать прошивку с родного блока и записать её в купленный контрактный. Что и было сделано.

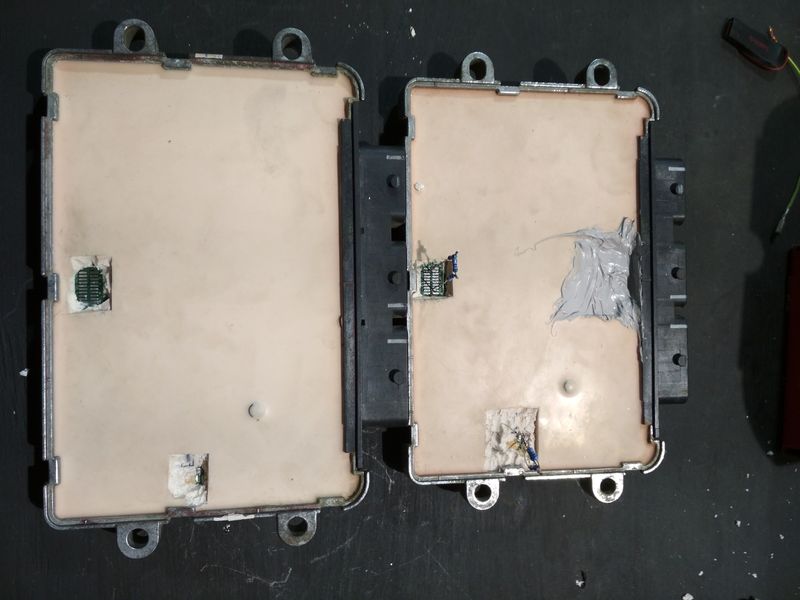

Peugeot 206 1.4L (двигатель KFW) - Johnson Valeo Boot режим



Внитри нашего блока Johnson Valeo находится процессор ST10F273 и микросхема памяти eeprom ST95160. Для того чтобы вычитать всё, необходим перевод в BOOT-режим.

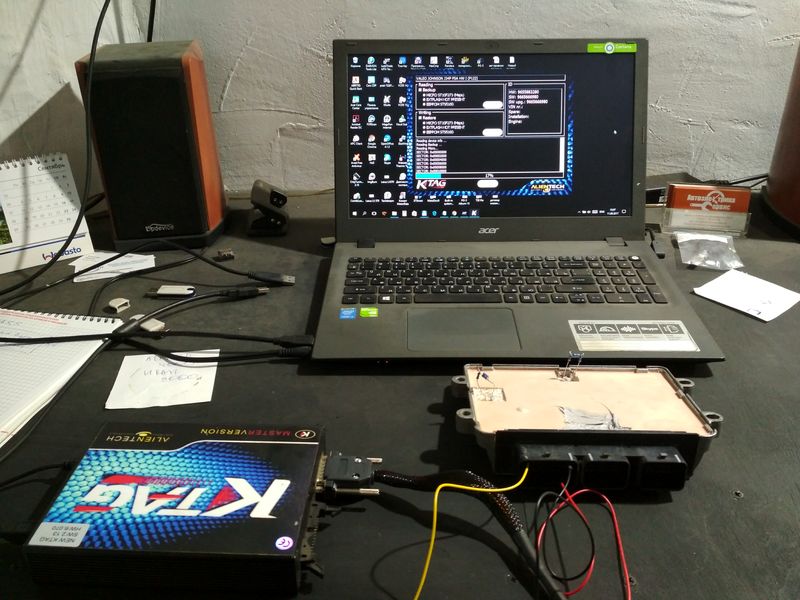

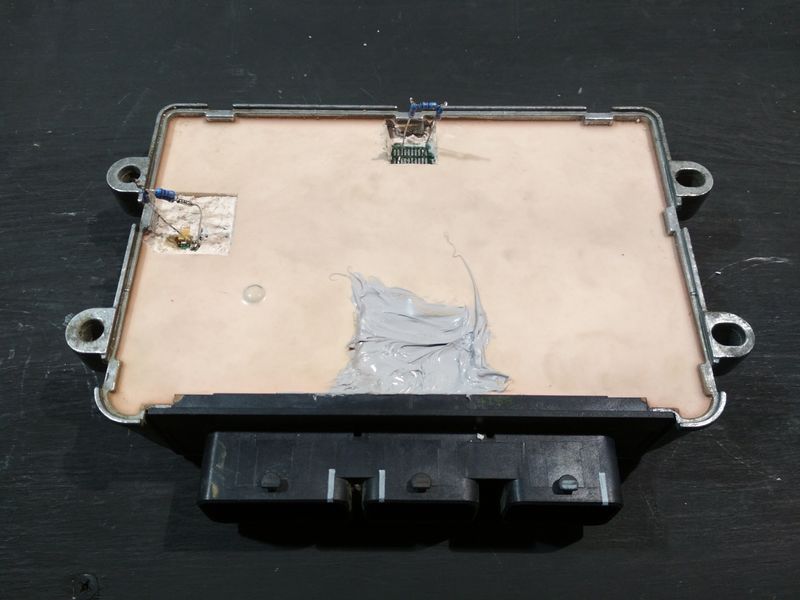

Peugeot 206 1.4L (двигатель KFW) - Чтение прошивки с блока Johnson Valeo



Подключаем +12В, массу, K-Line и ститываем прошивку с родного блока автомобиля.



Peugeot 206 1.4L (двигатель KFW) - Johnson Valeo Boot-mode

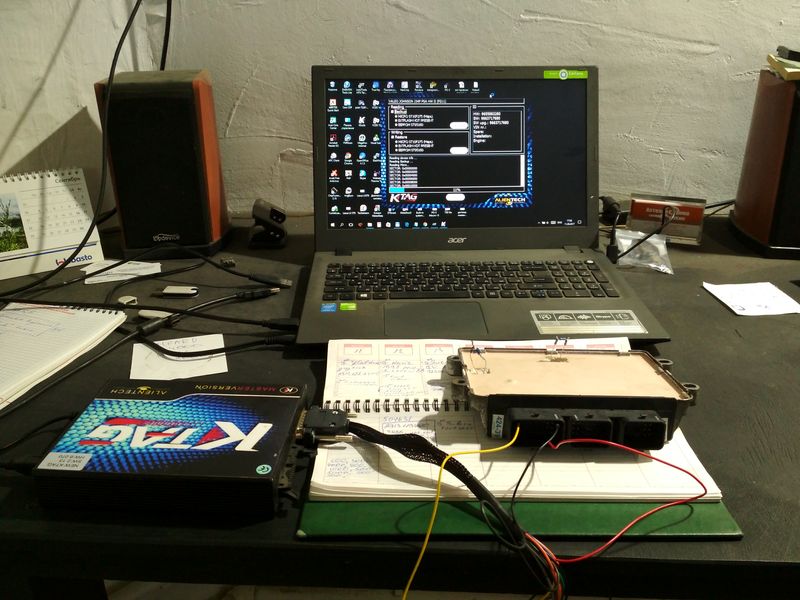

Peugeot 206 1.4L (двигатель KFW) - Запись прошивки в контрактный ЭБУ



По аналогии работаем с новым (контрактным) ЭБУ, только в этот раз записываем в него, то что считали со старого блока. На этом и закончился ремонт Peugeot 206, с двигателем 1.4L. Автомобиль завёлся и поехал, все коды неисправностей ушли.



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
