Mitsubishi Pajero IV 3.2L TD (Denso). Чип-тюнинг
В прошлой статье, из серии Чип-тюнинг, мы рассказывали о Mitsubishi Fuso Canter 4.9L TD. Сегодня, достав архивные материалы, автомобиль заезжал в начале лета, упомянем об ещё одном дизельном Mitsubishi.

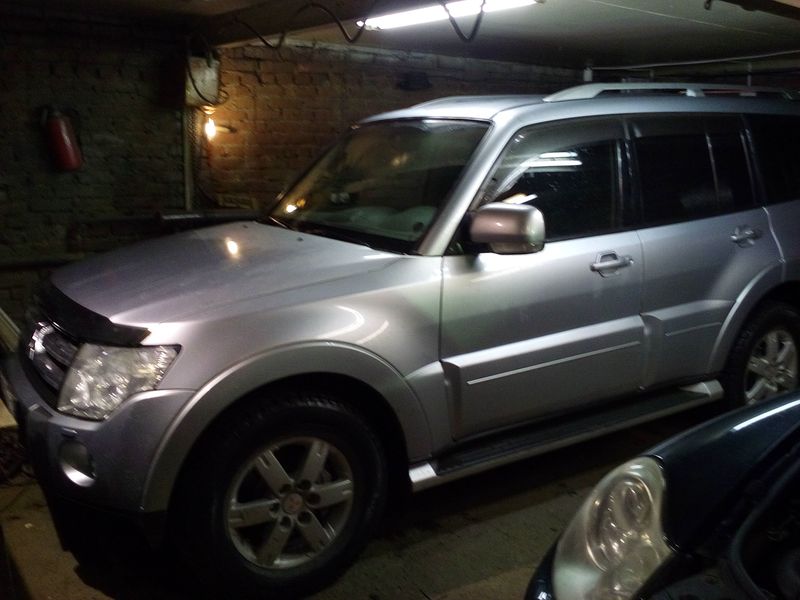

Итак, Mitsubishi Pajero IV 2007 года выпуска, появился в нашем сервисе с горящем на панели приборов CHECK ENGINE. Владелец автомобиля не так давно поменял клапан рециркуляции отработавших газов и как ему казалось, старая проблема вернулась вновь - автомобиль не развивал обороты выше 2000-2500, толком не ехал.
Компьютерная диагностика Mitsubishi Pajero 3.2L TD
Подключаем в диагностическому разъёму мультимарочный сканер ScanDoc...

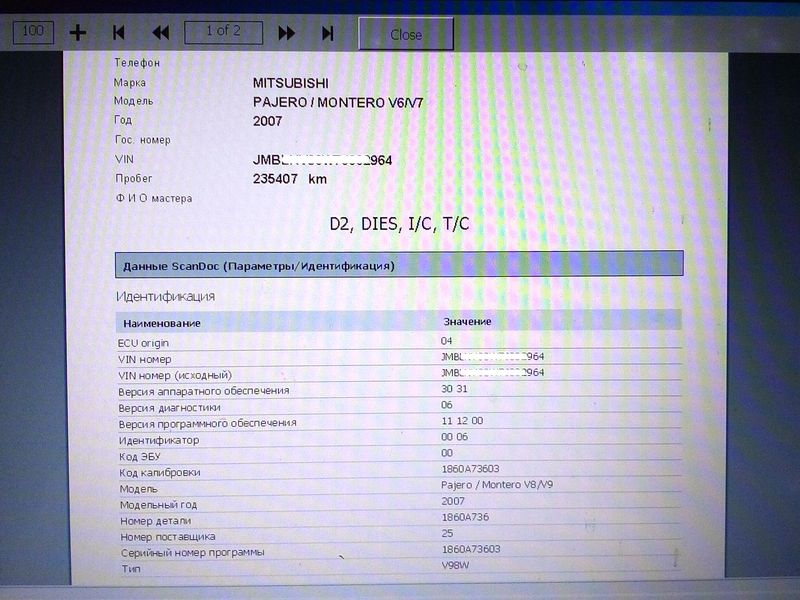

... сразу считываем и сохраняем идентификаторы блока управления и его программного обеспечения...

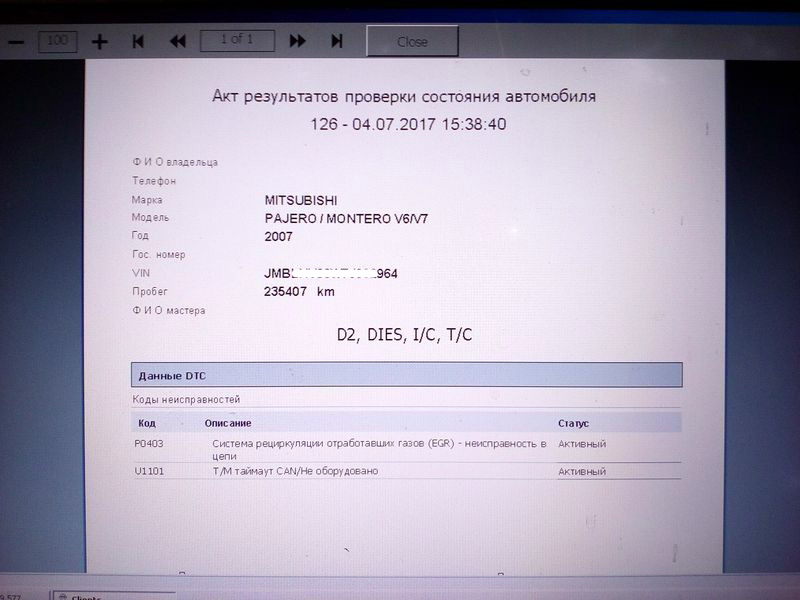

Считываем коды неисправностей из ЭБУ двигателя:
- P0403 - Система рециркуляции отработавших газов (EGR) - неисправность в цепи
- U1101 - T/M таймаут CAN / Не оборудовано
Появление второй ошибки осталось загадкой, она удалилась навсегда. А на счёт первой, хозяин авто оказался прав, снова появилась ошибка по клапану ЕГР.
Убедившись что ошибка возникает именно из-за него, а не из-за электропроводки и других возможных причин, мы решили заглушить каналы рециркуляции и прошить блок управления модифицированной прошивкой, с отключением ЕГР.
Модификации двигателя 4M41 и как заглушить EGR

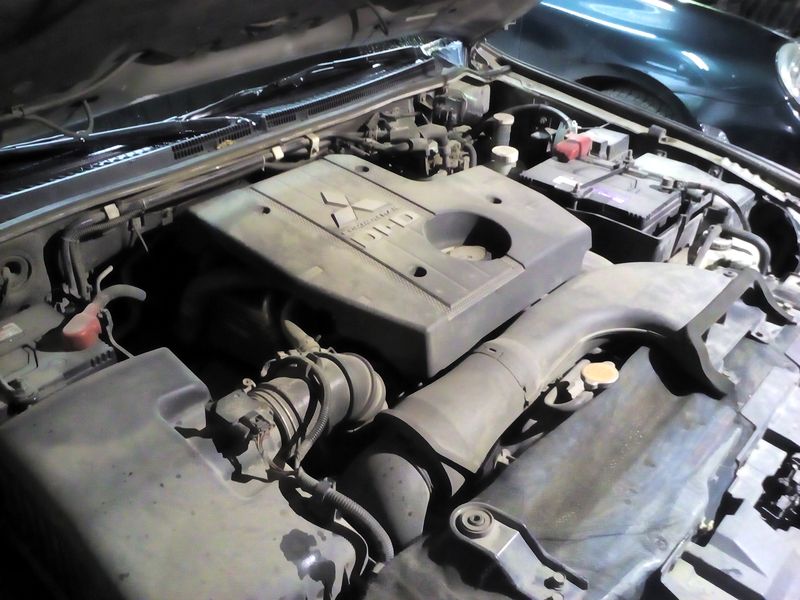

Под капотом данного Mitsubishi Pajero, находится дизельный, турбированный двигатель 3.2L. Код двигателя 4M41, а его характеристики следующие:
- Объём двигателя - 3200 см.куб.
- Мощность двигателя - 175 л.с. / 3800 об.мин
- Крутящий момент - 382 Нм / 2000 об.мин
Примечательно, что пресс-релиз этого мотора, состоялся в далёком 1999 году и с тех пор он претерпел несколько модификаций. Естественно, являясь частью двигателя, менялась и система рециркуляции - EGR.
На двигателях 4M41, встречаются системы рециркуляции с вакуумным клапаном и электрическим, с шаговым мотором.
Зачем двигателю нужна система EGR
При высокой температуре, сгорающей в камере сгорания топливовоздушной смеси, образуется большое количество оксидов азота (NOх). Система EGR направляет часть отработавших газов из выпускного канала головки блока цилиндров, через впускной коллектор, обратно в камеры сгорания, тем самым снижая температуру сгорания топливовоздушной смеси, вследствие чего происходит снижение концентрации оксидов азота. А если кратко, то для экологичности )).
Система EGR с вакуумным клапаном

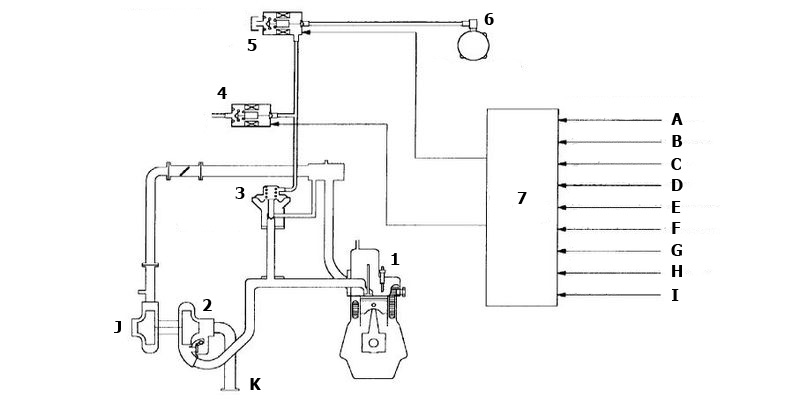

Такая система рециркуляции отработавших газов (EGR) состоит из вакуумного клапана рециркуляции ОГ, вакуумного насоса, электромагнитных клапанов №1 и №2.
Клапан рециркуляции ОГ (EGR) управляется разряжением внутри клапана, создаваемым электромагнитными клапанами №1 и №2, которые в свою очередь, управляются блоком управления, в соответствии с условиями работы двигателя и на основе данных, поступающих от различных датчиков.
- 1. Двигатель
- 2. Турбокомпрессор
- 3. Клапан рециркуляции отработавших газов EGR
- 4. Электромагнитный клапан EGR №2 (Выкл. - Вкл.)
- 5. Электромагнитный клапан EGR №1 (С коэффициентом заполнения цикла)
- 6. Вакуумный насос
- 7. Электронный блок управления двигателем
- A. Угол положения педали акселератора
- B. Частота вращения двигателя
- C. Температура впускного воздуха
- D. Температура охлаждающей жидкости
- E. Температура топлива
- F. Сигнал с датчика абсолютного давления MAP
- G. Скорость автомобиля
- H. Положения выключателя кондиционера
- I. Положение выключателя блокировки стартера
- J. Впускной воздух
- K. Выхлопные газы

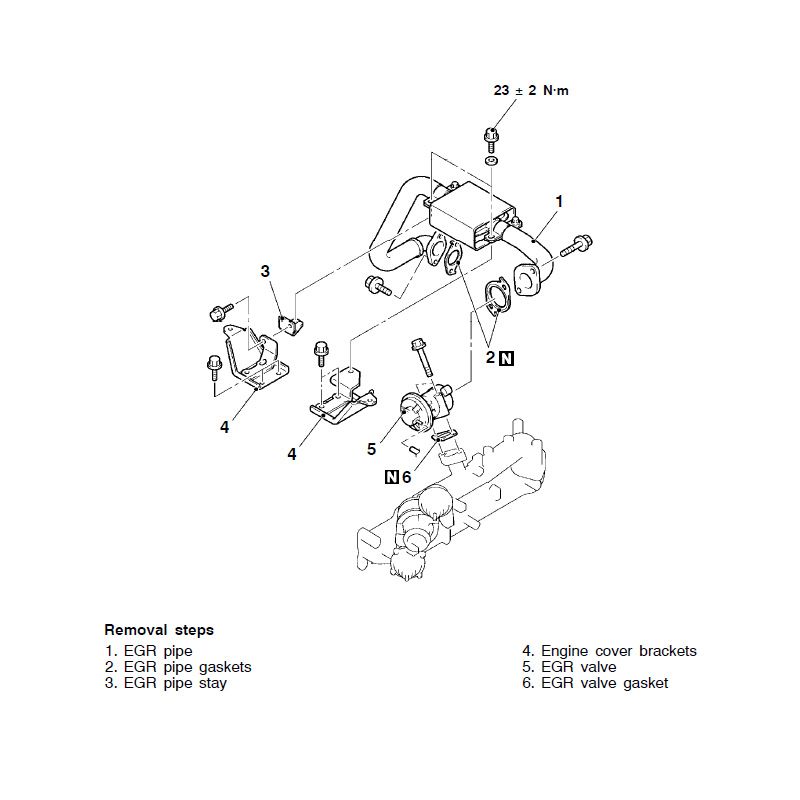

Для механической коробки переключения передач, схема соединений компонентов системы EGR, следующее...

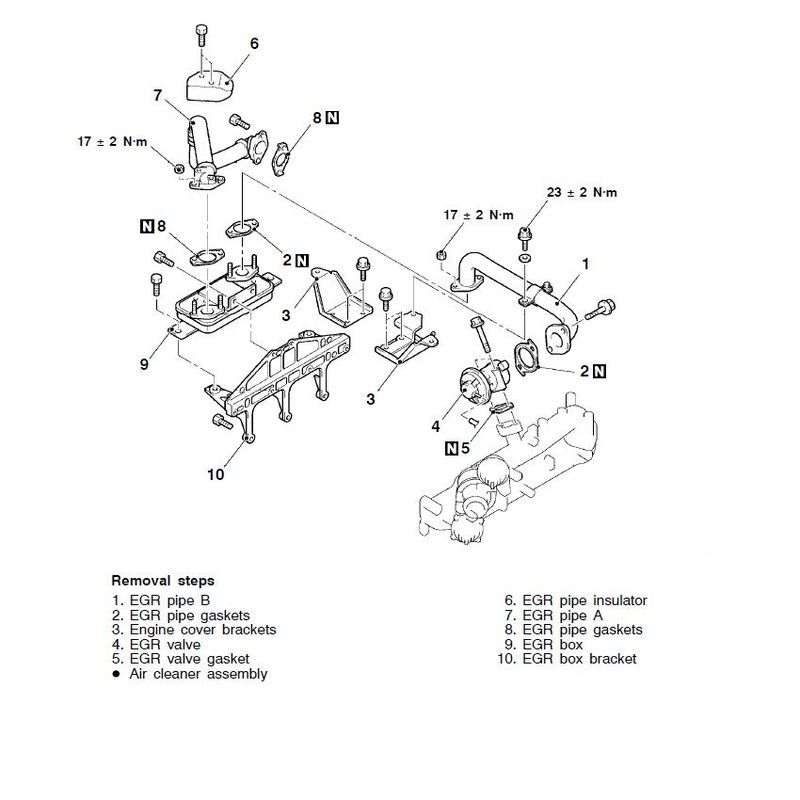

... а ниже, для автоматической коробки...
Проверить систему можно так:
- Заведите двигатель и прогрейте его до температуры охлаждающей жидкости 65°С или выше.
- Поверните выключатель кондиционера в положение "OFF" (ВЫКЛ.).
- Переместите рычаг селектора в положение "P" (Стоянка).
- Проверьте работу клапана рециркуляции отработавших газов (EGR)
Исправное состояние:
- Состояние двигателя - Работа на холостом ходу без нагрузки. Состояние клапана рециркуляции отработавших газов (EGR) - Открыт
- Состояние двигателя - Резкое увеличение оборотов двигателя. Состояние клапана рециркуляции отработавших газов (EGR) - Закрыт (Диафрагма опускается)
Проверка сопротивления электромагнитных клапанов:
- Сопротивление между выводами электромагнитных клапанов должно быть около 36-44 Ом (при 20°С)

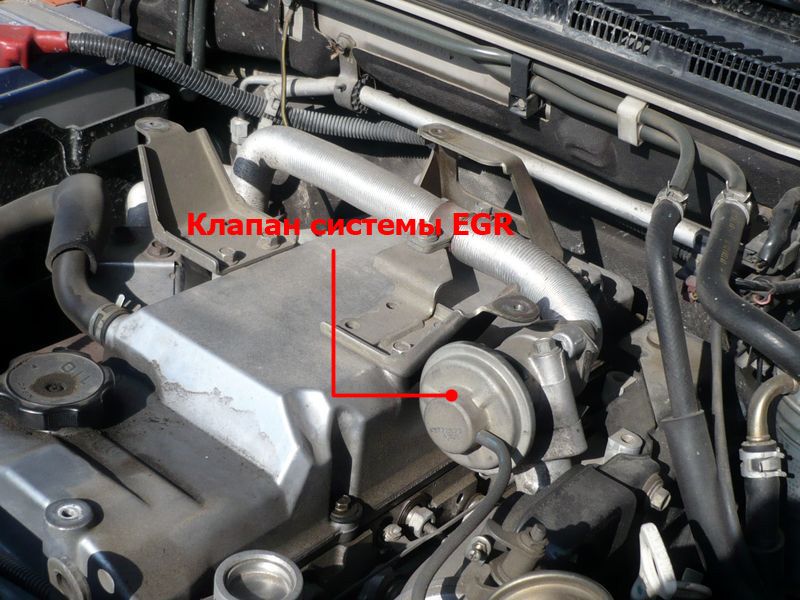

А вот так выглядит вакуумный клапан ЕГР, на двигателе 4M41...
Система EGR с электрическим клапаном
Принцип действия такой системы следующий. Клапан рециркуляции ОГ (EGR) закрыт и рециркуляции отработавших газов не происходит, при одном из следующих условий:
- Низкая температура охлаждающей жидкости двигателя
- Двигатель работает на режиме холостого хода
- Дроссельная заслонка открыта на большой угол
На всех остальных режимах клапан рециркуляции отработавших газов (EGR) открыт на определённую блоком управления величину и происходит рециркуляция отработавших газов.

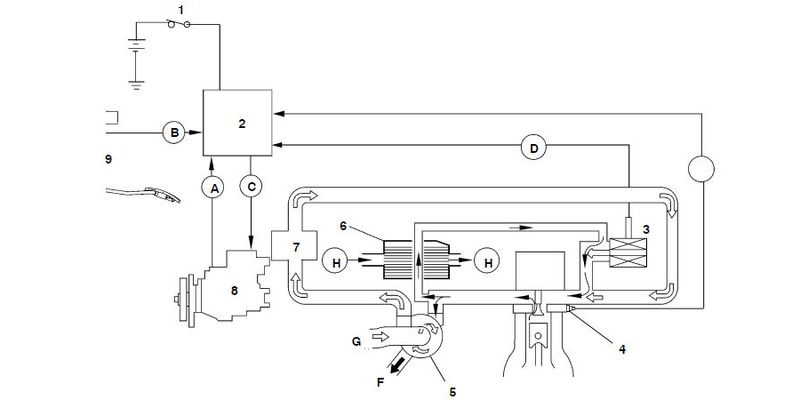

- 1. Замок зажигания
- 2. ЭБУ двигателя
- 3. Клапан EGR
- 4. Датчик температуры охлаждающей жидкости двигателя
- 5. Турбокомпрессор
- 6. Охладитель EGR
- 7. Интеркулер
- 8. Топливный насос
- 9. Педаль акселератора (газа)
- A. Сигнал частоты вращения двигателя
- B. Сигнал угла положения педали акселератора
- C. Сигнал управления впрыском топлива
- D. Управляющий сигнал клапана EGR
- E. Сигнал температуры охлаждающей жидкости двигателя
- F. Выхлопной газ
- G. Впускной воздух
- H. Охлаждающая жидкость двигателя
Схема соединений элементов системы рециркуляции, с электрическим клапаном, следующая...
Проверить систему можно так:
- При включении зажигания (не запуская двигатель), обычно слышен звук срабатывания шагового электродвигателя, из клапана рециркуляции отработавших газов (EGR). Если звук срабатывания шагового электродвигателя не слышен, в первую очередь нужно проверить его цепь питания. Если цепь в норме, то возможно, причиной отсутствия звука является неисправность шагового электродвигателя или ЭБУ.

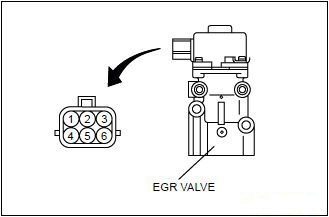

Проверка сопротивления обмотки:
- Отсоедините разъем клапана рециркуляции отработавших газов (EGR).
- Измерьте сопротивление между выводом №2 и выводом №1 или выводом №3 разъема со стороны клапана рециркуляции отработавших газов (EGR). Номинальное значение: 10 – 20 Ом (при 20°С)
- Измерьте сопротивление между выводом №5 и выводом №4 или выводом №6 разъема со стороны клапана рециркуляции отработавших газов (EGR). Номинальное значение: 10 – 20 Ом (при 20°С)

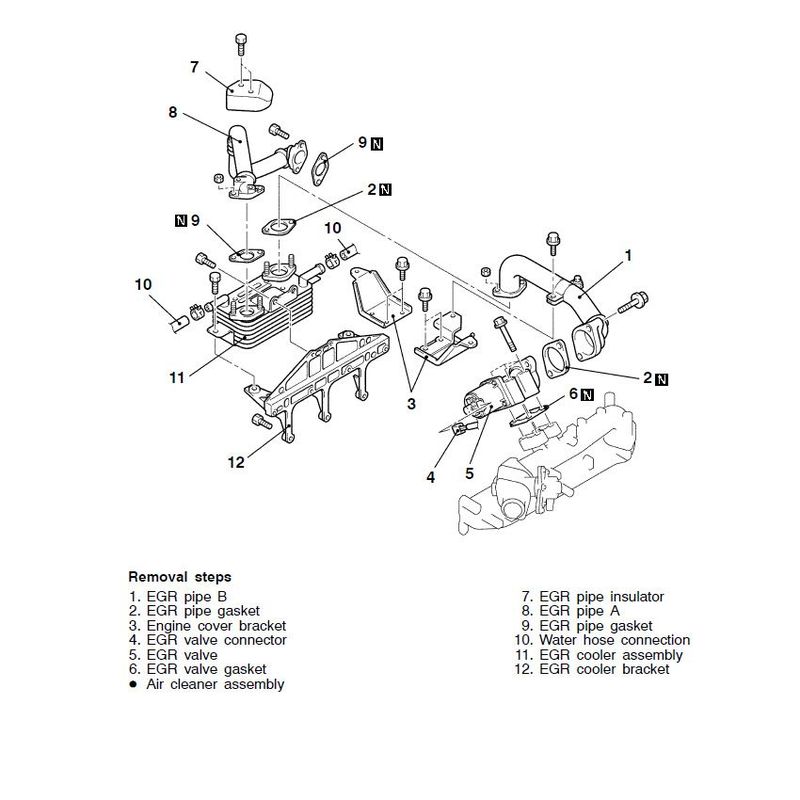

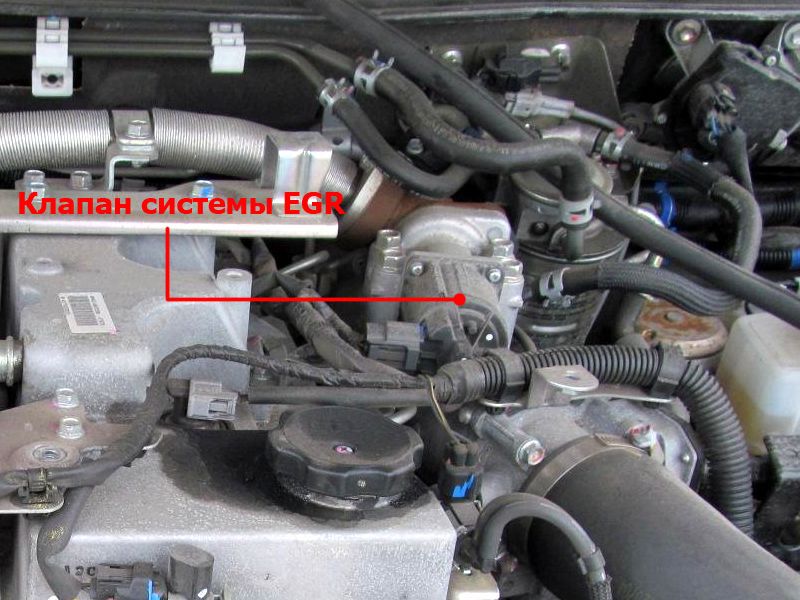

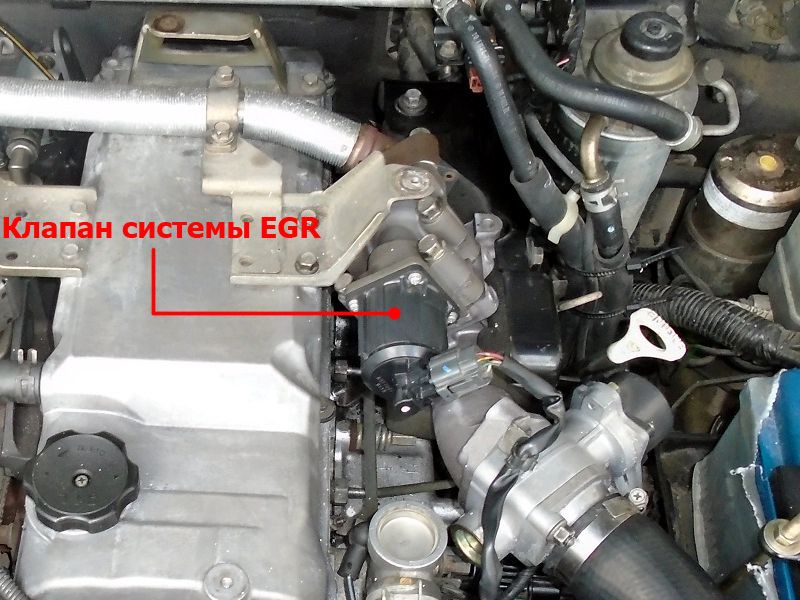

Сам клапан ЕГР может располагаться вот так...
... или же вот так...
Как заглушить ЕГР на Mitsubishi Pajero IV с двигателем 4M41

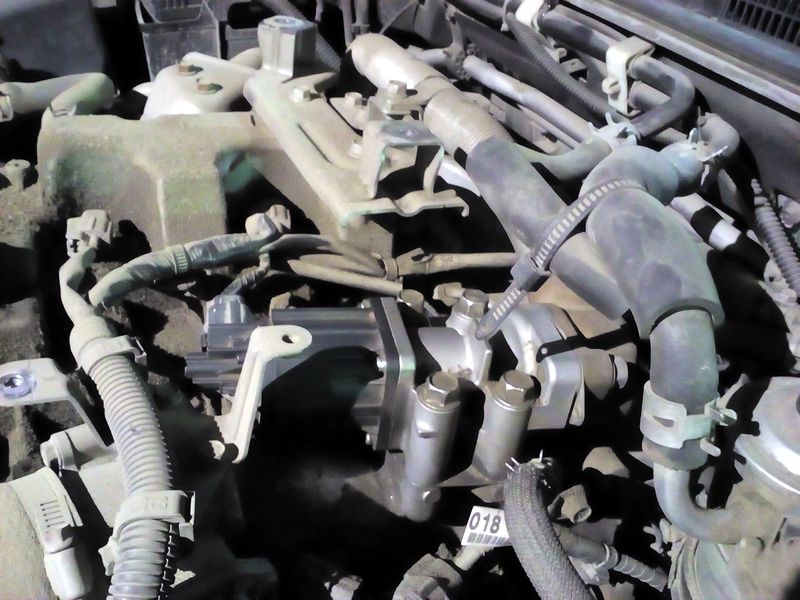

На автомобиле, который стоял у нас в сервисе, клапан выглядел как на предыдущей фотографии.

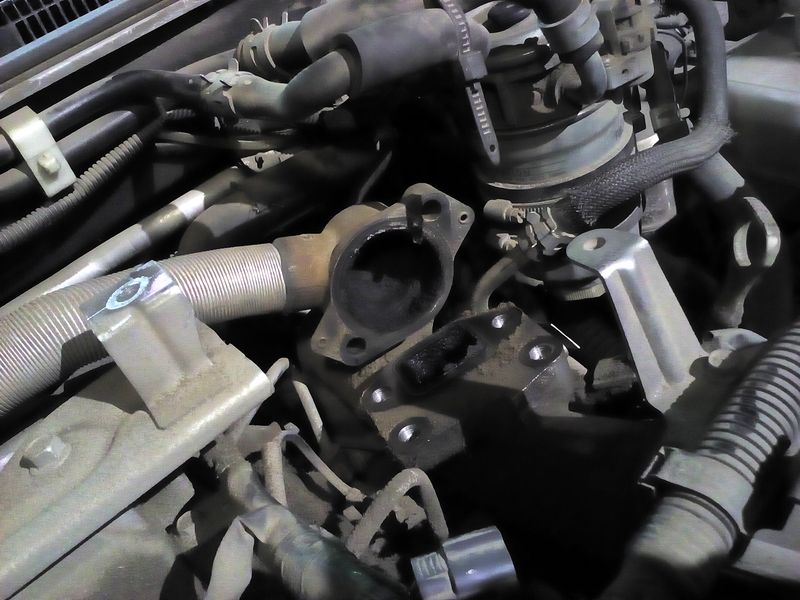

Снимаем с него разъём, откручиваем четыре болта и вот он в руках. Как видно, все каналы и трубки системы рециркуляции в саже.

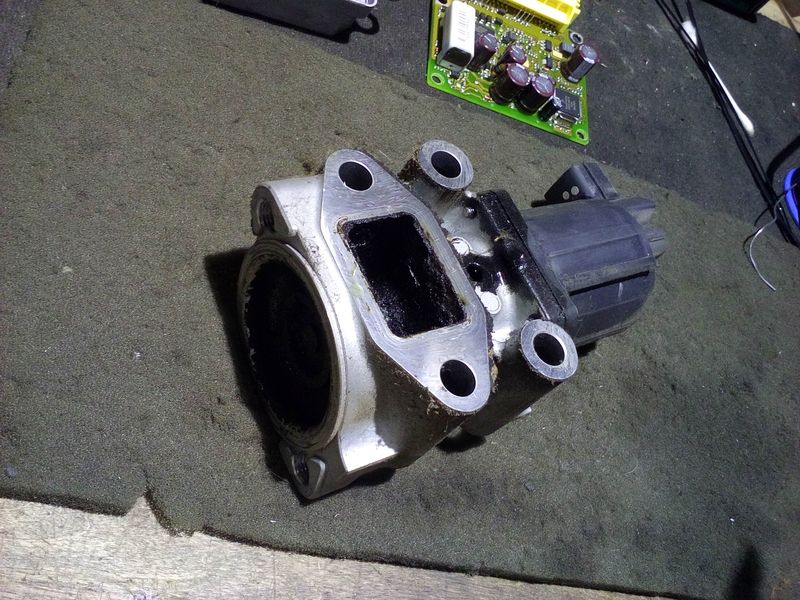

В саже и сам клапан ЕГР.

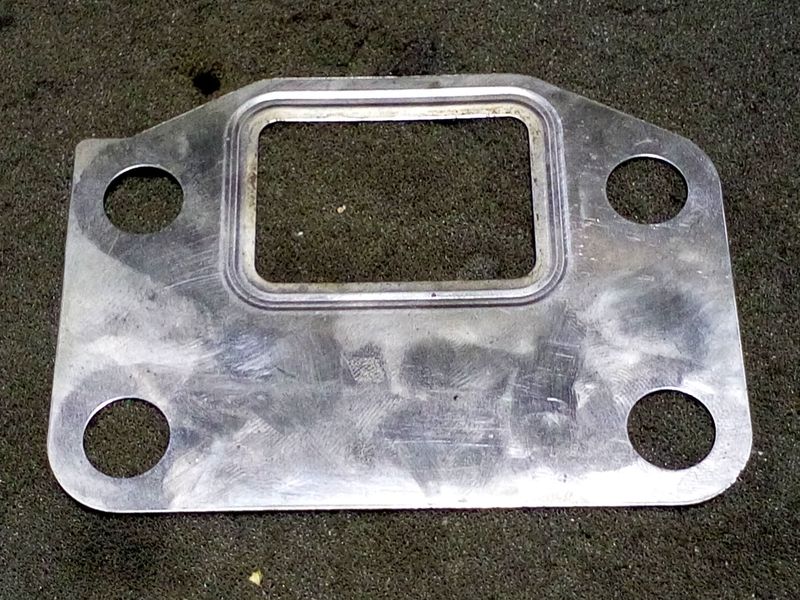

По виду прокладки, вырезаем заглушку с отверстиями под четыре болта и без прямоугольного отверстия )).
Собираем всё в обратной последовательности и приступаем к программному отключению системы.
Чип-тюнинг Mitsubishi Pajero 3.2L TD
Тубродизелем этого автомобиля, управляет электронный блок управления Denso, собранный на процессоре SH7058. Наше оборудование позволяет производить чтение и запись прошивки, с этого ЭБУ, через диагностический разъём.

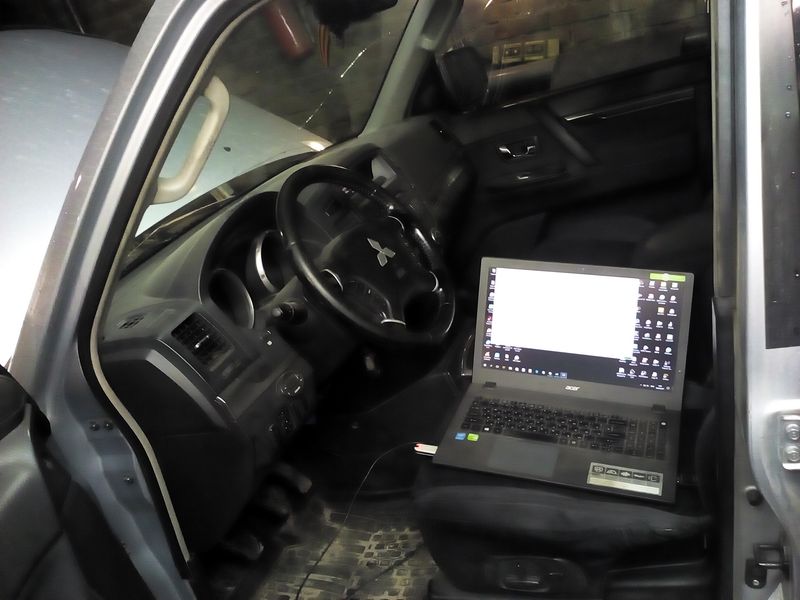

Запускам на компьютере программу загрузчик, подключаемся к автомобилю с помощью адаптера OpenPort 2.0 и считываем заводскую прошивку, сток.

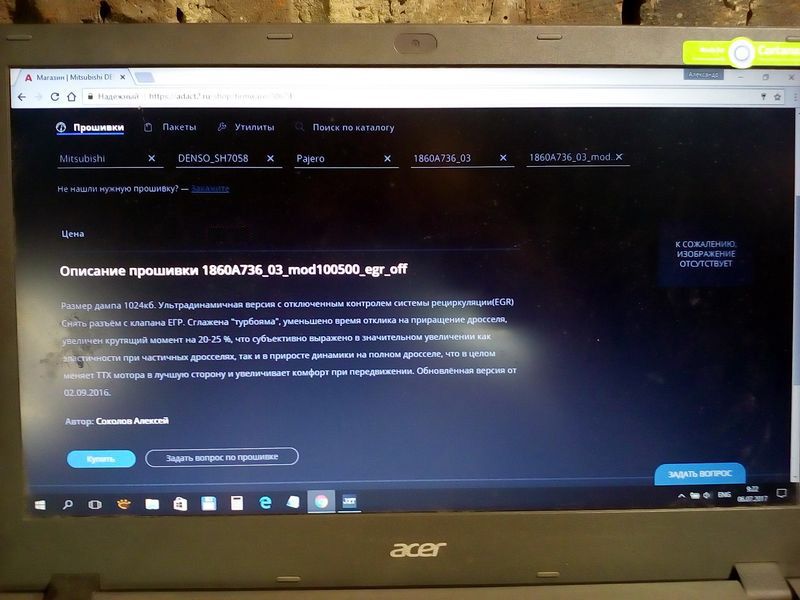

По идентификаторам стока, покупаем и скачиваем модифицированную прошивку. Выбор клиента:
- Ультрадинамичная версия, с отключенным контролем системы рециркуляции (EGR). Сглажена "турбояма", уменьшено время отклика на приращение дросселя, так называемая "задемпфированность педали газа". Увеличение крутящего момента порядка 15-20% субъективно выражено в значительном увеличении как эластичности при частичных дросселях и снижении вероятности кик-дауна, так и в приросте динамики на полном дросселе, что в целом меняет тактико-технические характеристики мотора и увеличивает комфорт при передвижении.

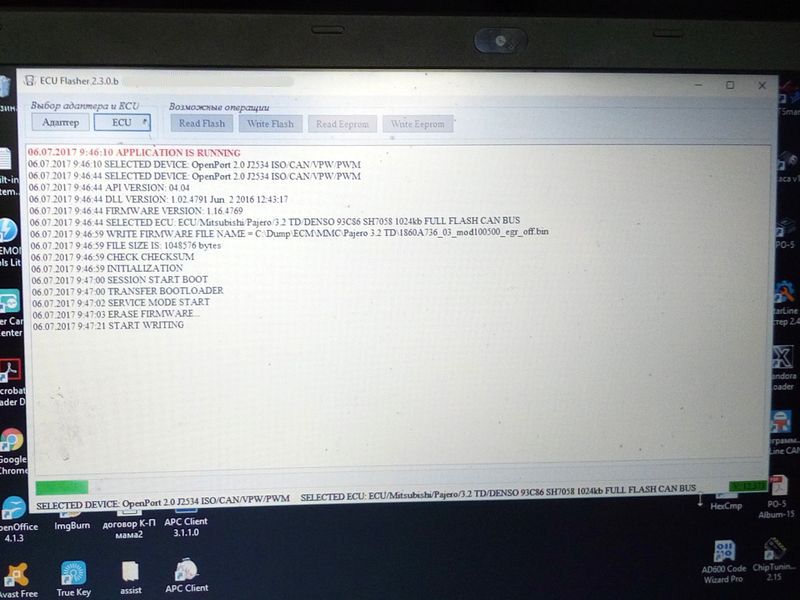

Записываем модифицированную прошивку в ЭБУ двигателя. И отдаём авто владельцу.
Работы были проведены с использованием программного обеспечения производства АРС ADACT, клиенту выдан сертификат подлинности ПО.
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
