Kia Sportage SL 2.0L CRDi (Bosch EDC17C08). Чип-тюнинг

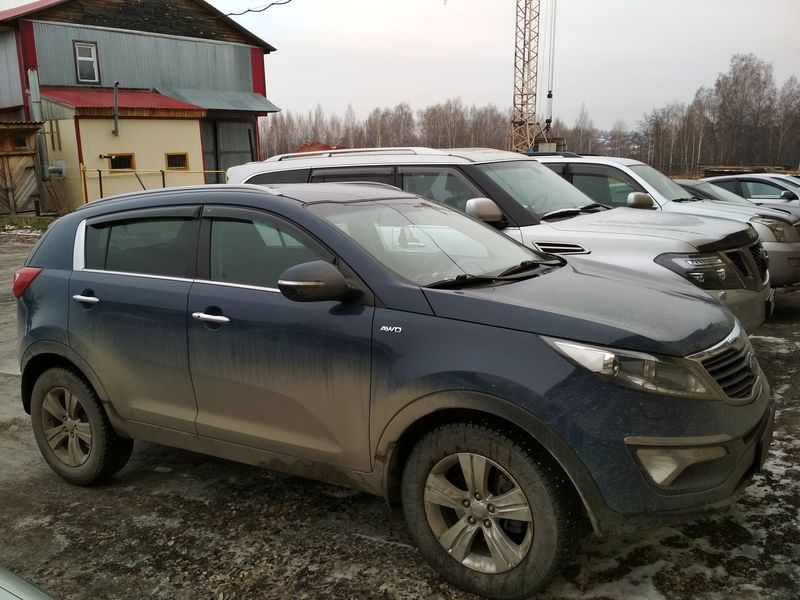

Kia Sportage SL 2.0L CRDi D4HA - Внешний вид автомобиля



Автомобиль ехал на чип-тюнинг, с целью программно отключить систему рециркуляции EGR и контроль сажевого фильтра. Никаких ошибок в ЭБУ двигателя не было. Все механические работы, владелец автомобиля, собирался выполнить сам.



Чтение-запись прошивки Kia Sportage 3 SL, с двигателем 2.0L CRDi



Как обычно, немного информации о двигателе...

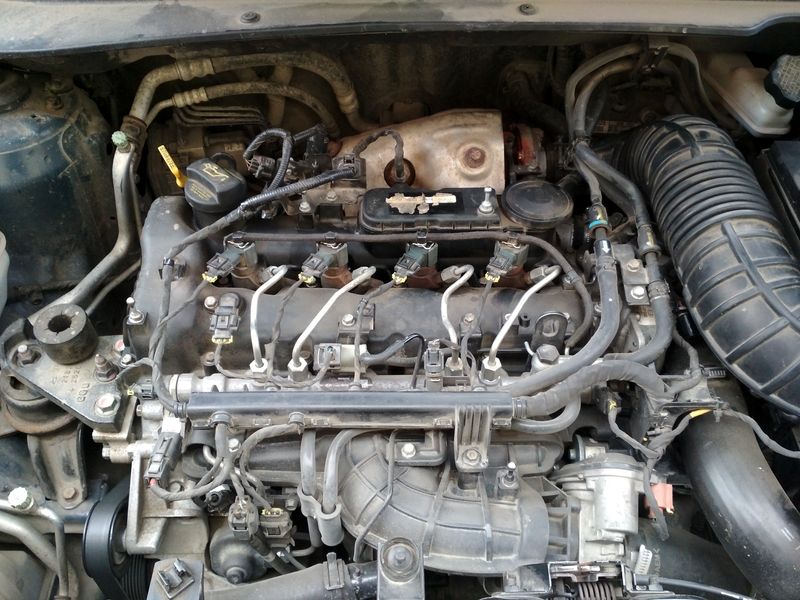

Kia Sportage SL 2.0L CRDi D4HA - Вид двигателя



Под капотом нашего Kia Sportage, 2011 года выпуска, находится 4х-цилиндровый, рядный, дизельный двигатель D4HA, с системой впрыска Common Rail, имеющий следующие характеристики:

  • Объём двигателя - 1995 см.куб.
  • Мощность двигателя - 136 л.с. / 4000 об.мин
  • Крутящий момент - 320 Нм / 2500 об.мин

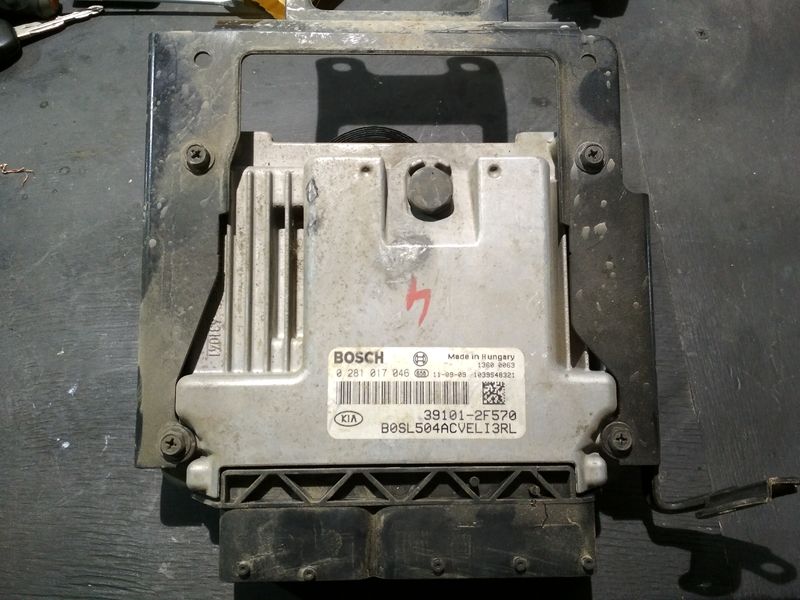

Kia Sportage SL 2.0L CRDi D4HA - Внешний вид блока управления Bosch EDC17C08



Управляет этим агрегатом блок управления Bosch EDC17C08, который находится под капотом, за аккумуляторной батареей. К сожалению, наше оборудование, через диагностическую линию, позволяет лишь считать идентификаторы программного обеспечения ЭБУ и записать модифицированную прошивку. Считать заводскую прошивку можно лишь разобрав блок. Что и было сделано...

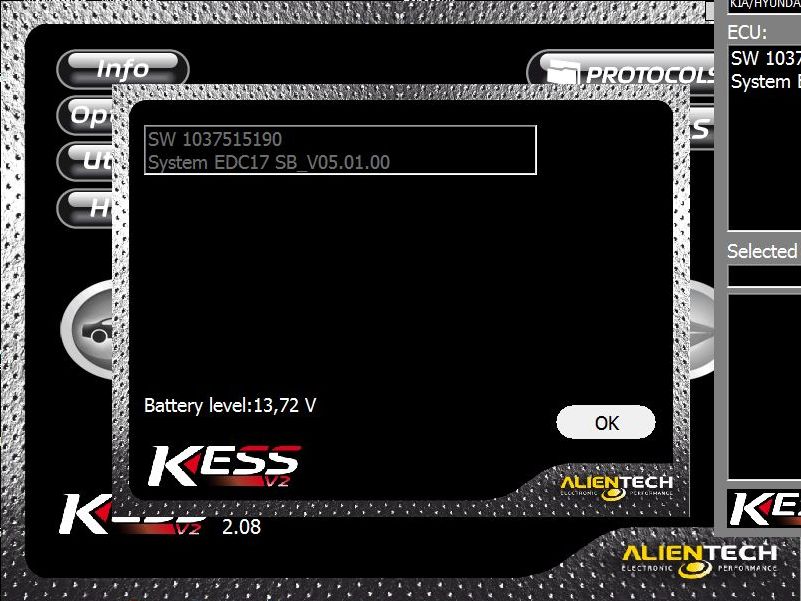

Kia Sportage SL 2.0L CRDi D4HA - Идентификаторы стока



Сразу подключили прибор к разъёму OBD-II, узнали номер прошивки. Затем сняли ЭБУ и разобрали для программирования.

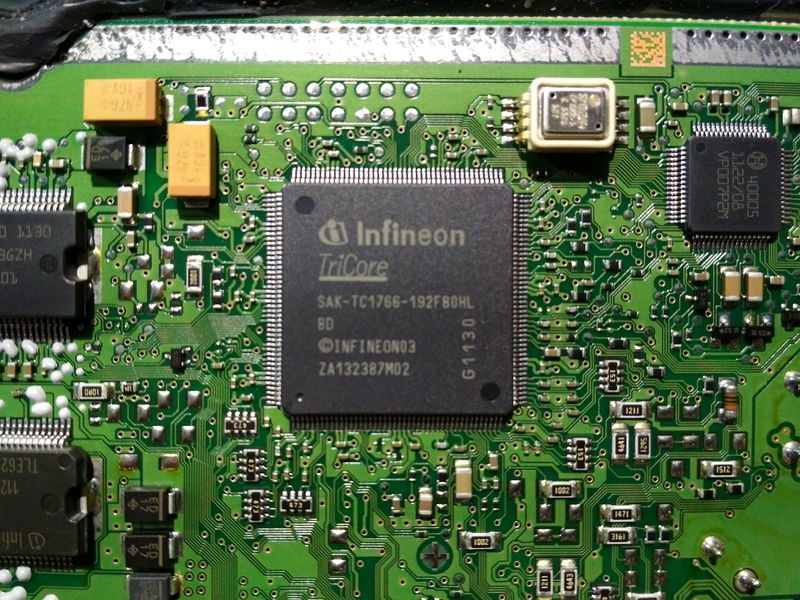

Kia Sportage SL 2.0L CRDi D4HA - В ЭБУ процессор Infineon TC1766



Bosch EDC17C08 собран на процессоре Infineon TriCore SAK-TC1766-192F80HL, со внутренней флеш-памятью. Программирование проходит с переводом в Boot-режим...

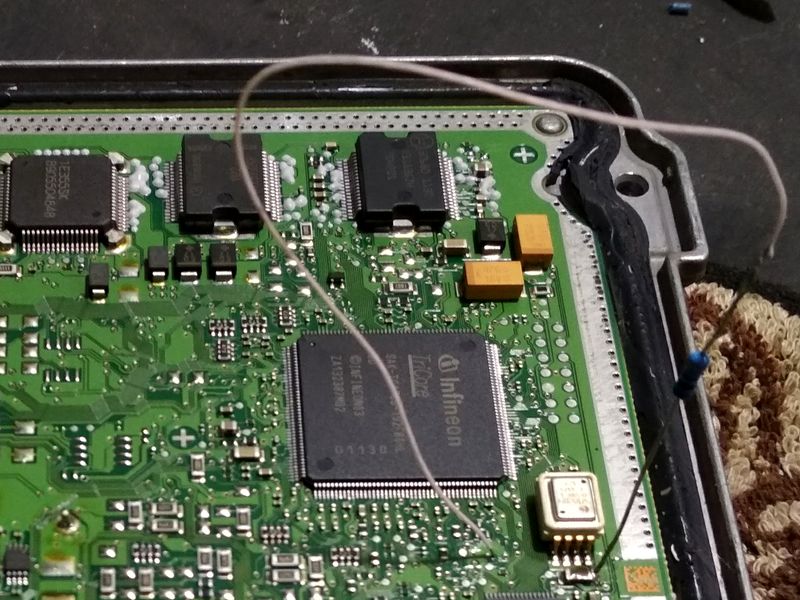

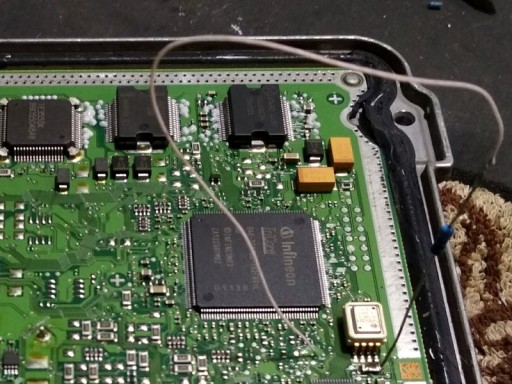

Kia Sportage SL 2.0L CRDi D4HA - TC1766 перевод в boot режим



Подключаем питание к блоку, CAN-шину. Бут-пин процессора на массу, через резистор 1кОм:

  • Pin 1, Pin 46 - Питание +12В
  • Pin 2 - Масса
  • Pin 87 - CAN-Low
  • Pin 88 - CAN-High
  • Infineon TriCore SAK-TC1766 Pin 87 - Boot-Pin

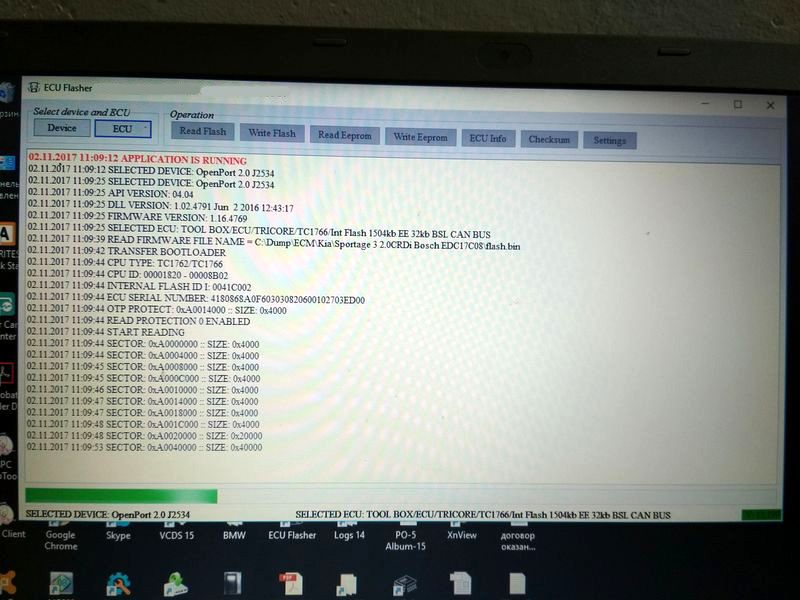

Kia Sportage SL 2.0L CRDi D4HA - Чтение заводской прошивки



С помощью программы загрузчика, считываем сток - заводскую прошивку.

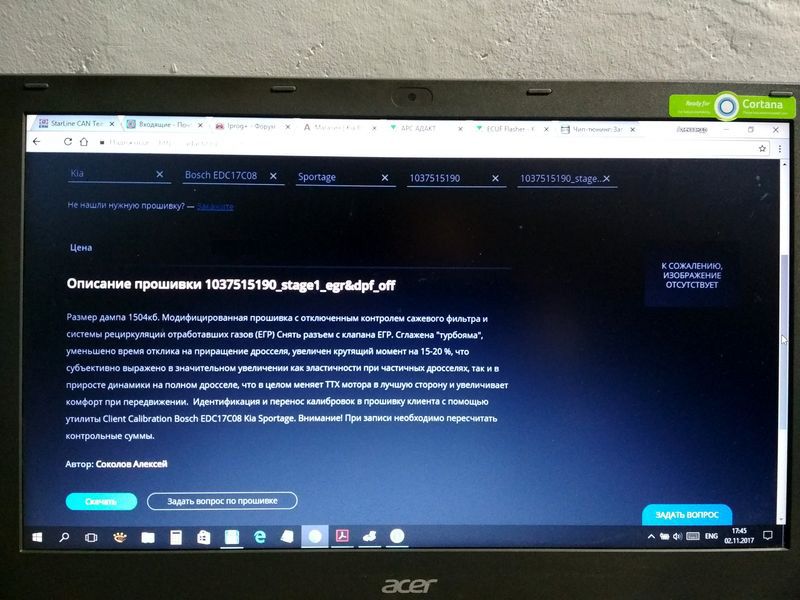

Kia Sportage SL 2.0L CRDi D4HA - Покупка модифицированной прошивки EGR и DPF OFF



В магазине наших партнёров АДАКТ, покупаем модифицированную прошивку с отключенным контролем сажевого фильтра и системы ЕГР и записываем её в ЭБУ двигателя.



Результаты чип-тюнинга Kia Sportage 3 SL, с двигателем 2.0L CRDi



  • Отключен контроль сажевого фильтра
  • Отключена система рециркуляции отработавших газов (EGR)
  • Оптимизирована динамика, сглажена "турбояма"
  • Прирост мощности: 20-23%. Прирост крутящего момента: 14-16%

Работы были проведены с использованием программного обеспечения производства АРС ADACT, клиенту выдан сертификат подлинности ПО.

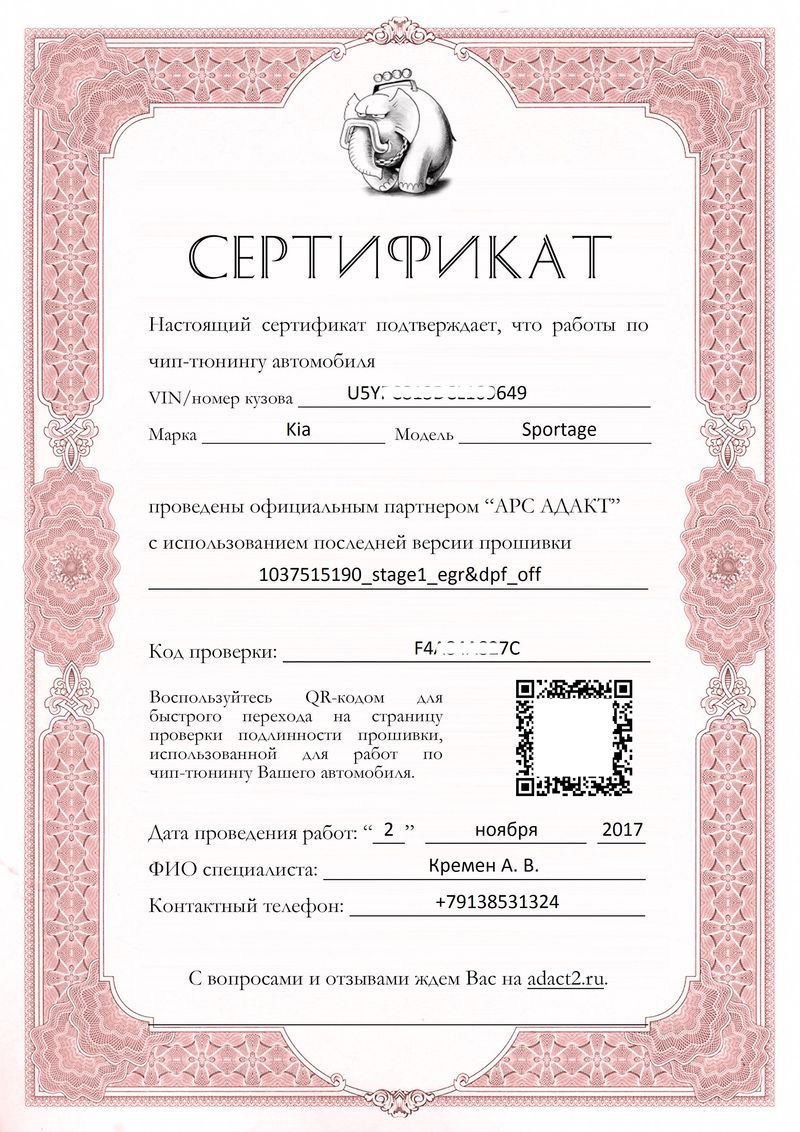

Kia Sportage SL 2.0L CRDi D4HA - Сертификат проверки подлинности прошивки



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
