Volkswagen Transporter T5 - Ремонт блока ABS

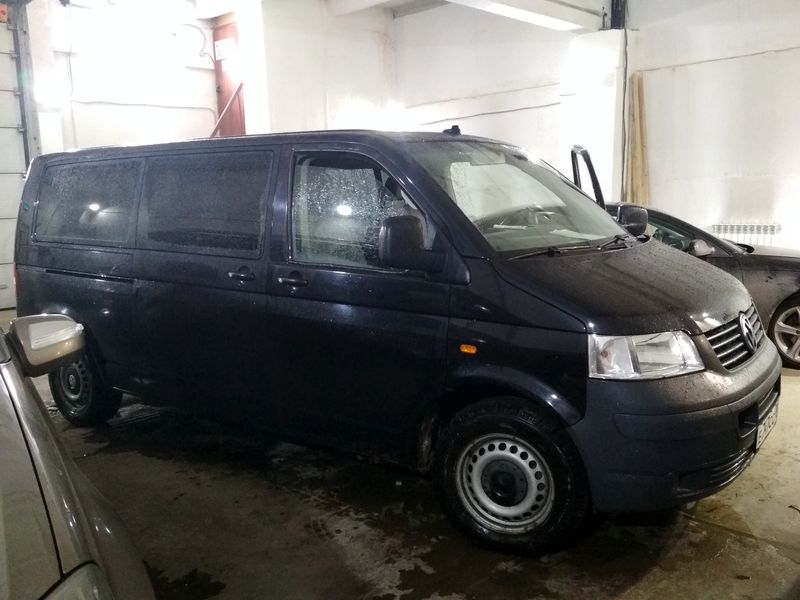

Volkswagen Transporter T5, 2005 года выпуска, приехал в наш автосервис на ремонт антиблокировочной системы тормозов ABS. Практически каждый ремонт современного автомобиля, начинается с компьютерной диагностики. Подключаем диагностический прибор Autocom, считываем диагностические коды ошибок из блока...
Компьютерная диагностика Volkswagen Transporter T5 2.5TD AXD

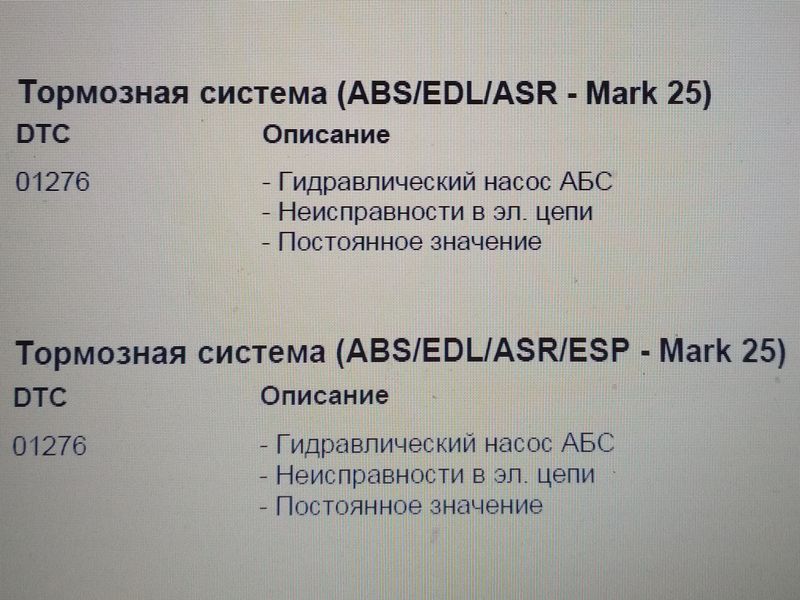

Сканер показал одну ошибку:
- 01276 - Гидравлический насос ABS. Неисправность в цепи.
Удалили ошибку, попытались со сканера запустить тест мотора насоса, но ничего не произошло. Ошибка снова появилась в памяти ЭБУ.
Причины возникновения этой ошибки, могут быть следующие:
- Неисправны цепи питания насоса ABS (предохранители, электропроводка от блока предохранителей до блока ABS, разъёмы)
- Неисправен электромотор насоса ABS
- Неисправен электронный блок управления ABS.
Поиск неисправности и ремонт ABS на Volkswagen Transporter T5 2.5TD AXD

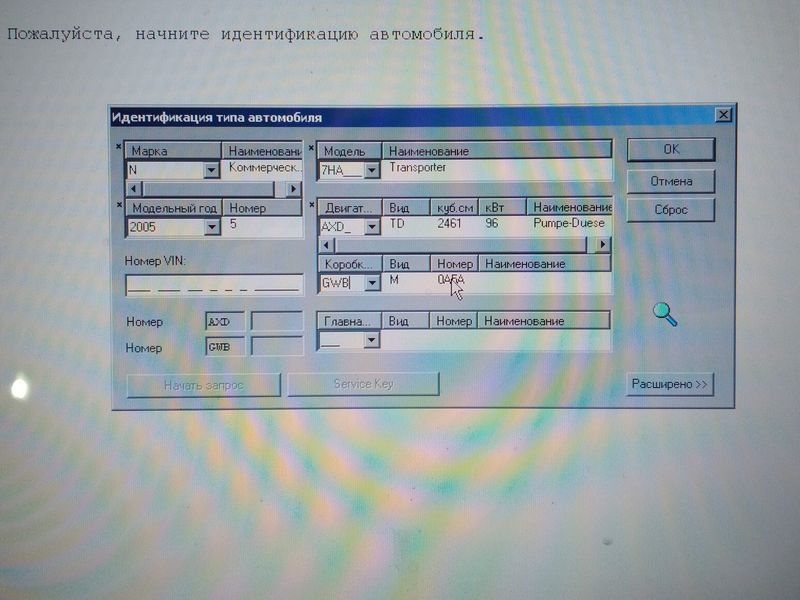

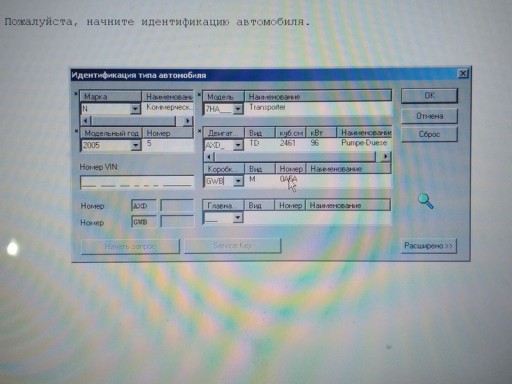

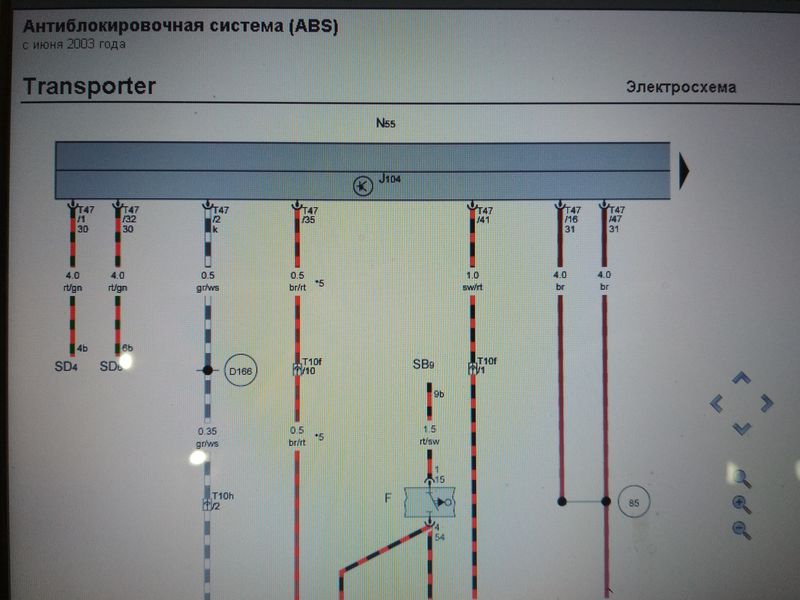

Загружаем ELSA, для того чтобы посмотреть электросхему антиблокировочной системы тормозов.
На схеме видно, что на ЭБУ ABS, с блока предохранителей, должны приходить два постоянных плюса - предохранители SD4 и SD6. Сразу проверили их наличие, одного плюса не было.

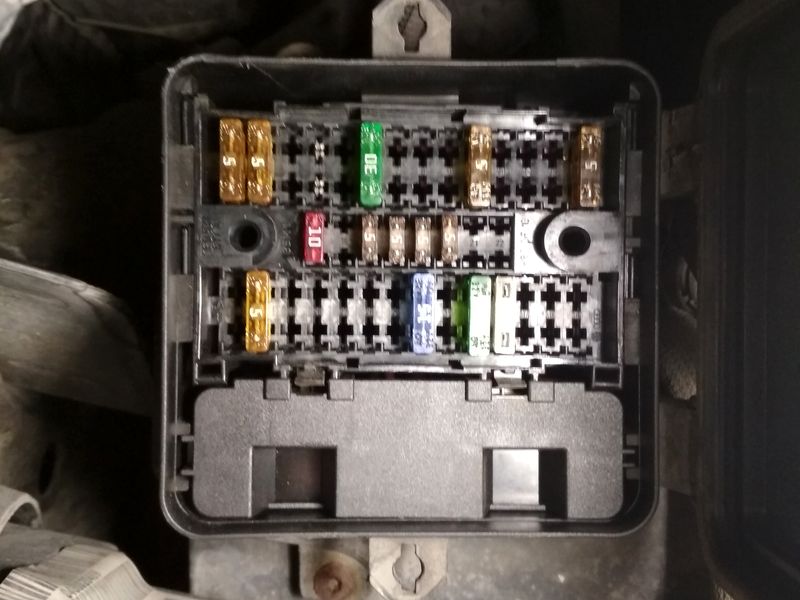

Проверили предохранители под капотом и обнаружили отсутствующий SD4 (SD6 30А - верхний ряд, 6-ой слева). Когда вставили отсутствующий предохранитель, мотор насоса ABS заработал не останавливаясь. Стало понятно, что SD4 вытащили не случайно и что неисправность в блоке управления ABS.

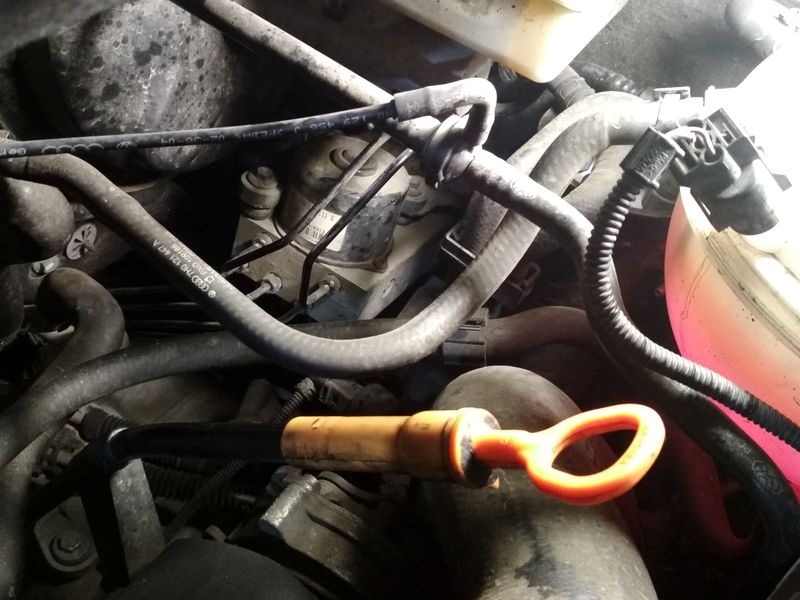

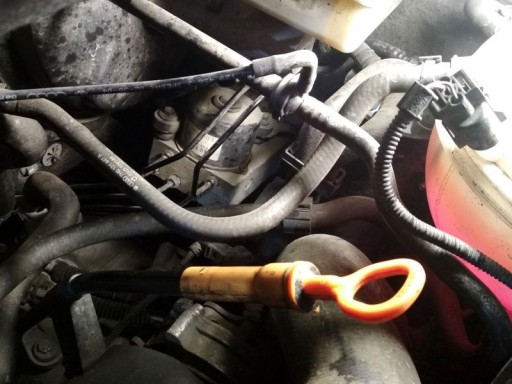

Электронный блок управления ABS находится в подкапотном пространстве...

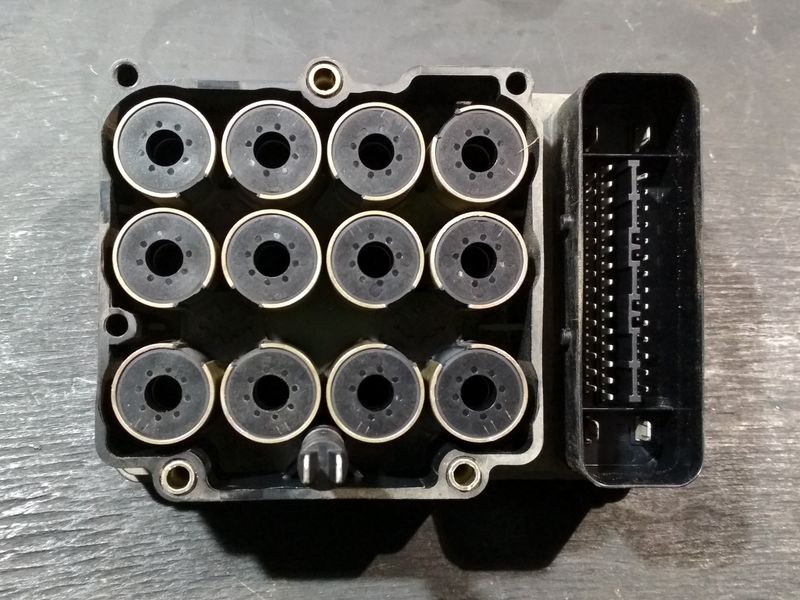

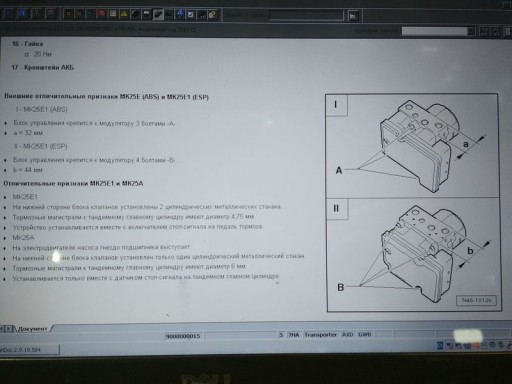

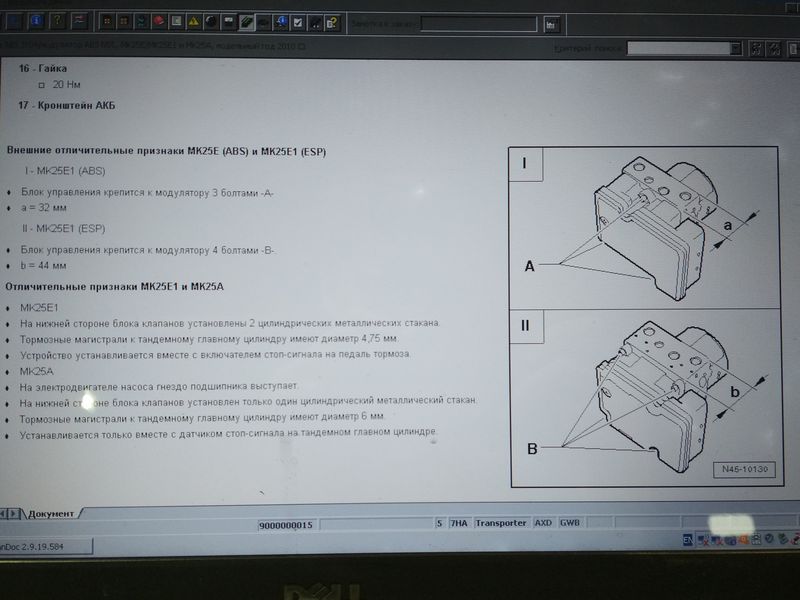

... Он прикручен к модулятору тремя болтами. Согласно ELSA, это отличительный признак блока ABS MK25E. Если вы начнёте откручивать болты и их окажется 4шт, то ваш блок ESP MK25E1.

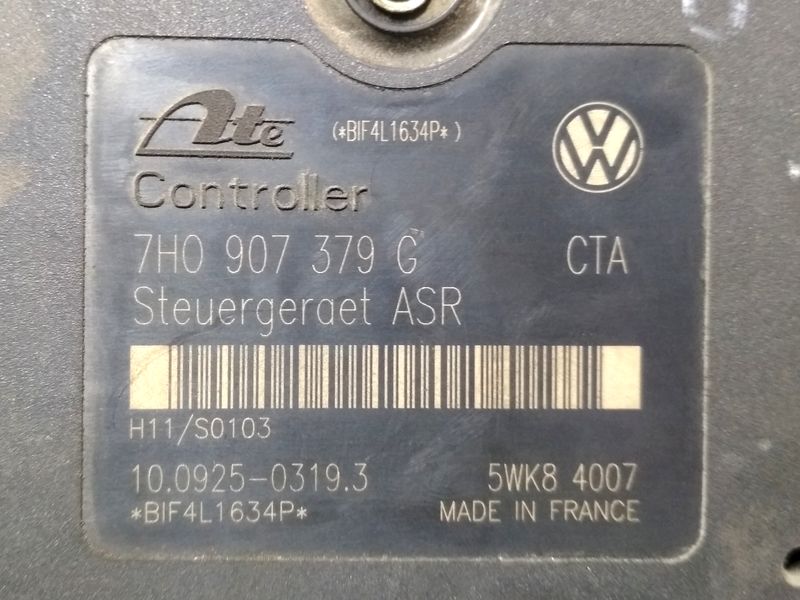

Controller ABS MK25E
VW Number 7H0 907 379 G
Steuergeraet ASR
Siemens Number 5WK8 4007

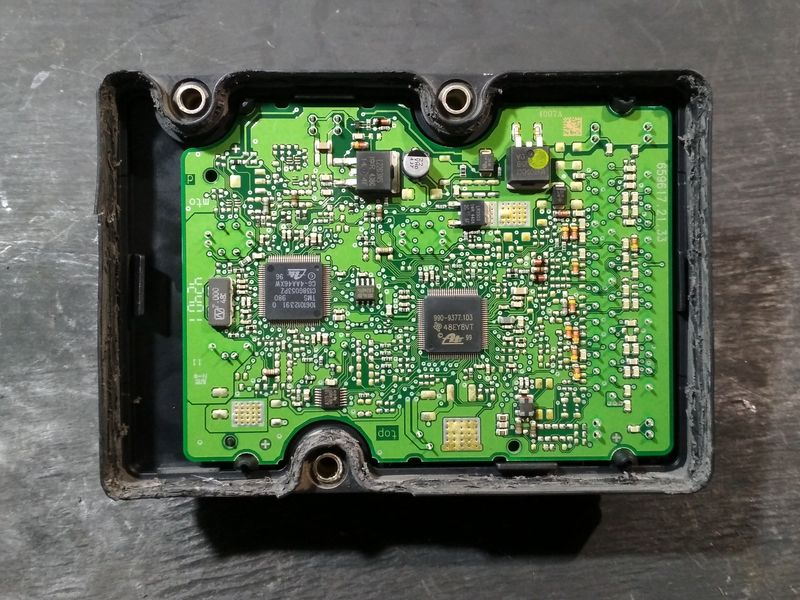

Далее нам оставалось аккуратно вскрыть заднюю крышку электронного блока и починить его...

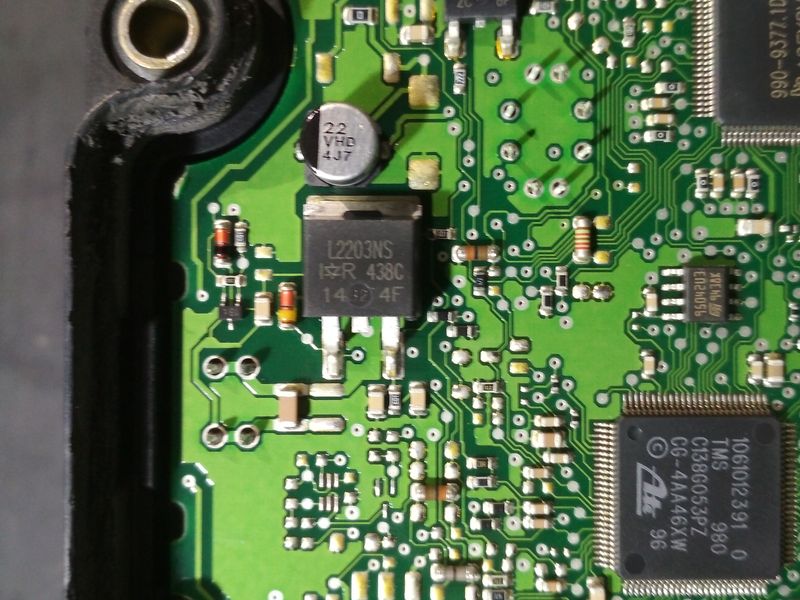

Выяснили, что питание на электромотор, насоса ABS, подаёт силовой ключ L2203NS.

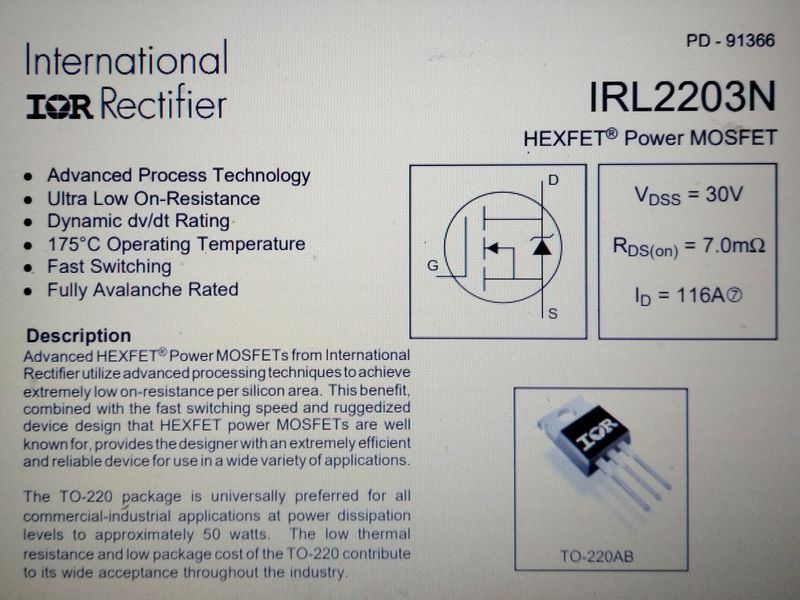

В магазине, не удалось найти транзистор именно с такой маркировкой. Поэтому изучив Datasheet IRL2203N ...

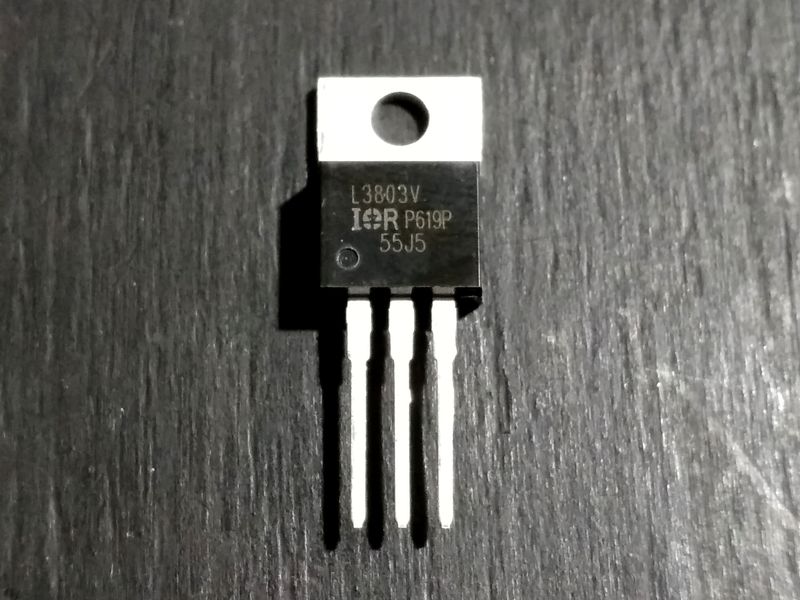

... Подобрали аналог, близкий по характеристикам IRL3803V и впаяли его на место сгоревшего ключа.
