Программирование ключа/транспондера для автомобиля - Honda CR-V RD1

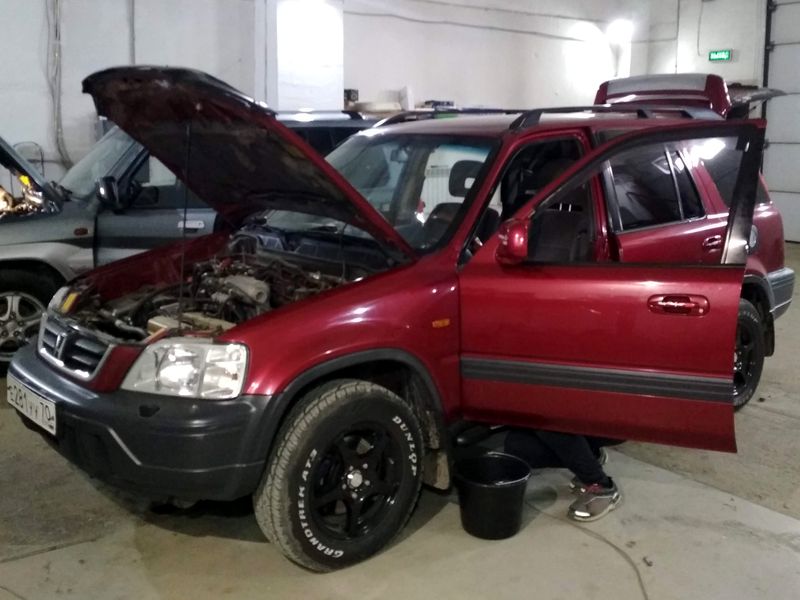

Honda CR-V 1997 года выпуска (кузов RD1), приехала на установку автосигнализации. Для реализации функции автозапуска, потребовался чип (транспондер), прописанный в систему иммобилайзера автомобиля.
Для прописки ключа (чипа), мы использовали программатор XPROG-M и диагностический прибор AVDI (Abrites Vehicle Diagnostic Interface), c программатором ключей Abrites TAG Programmer.
Honda CR-V RD1. Megamos ID13. ImmoBox 93c46
В оригинальном ключе автомобиля находится транспондер Megamos ID13.

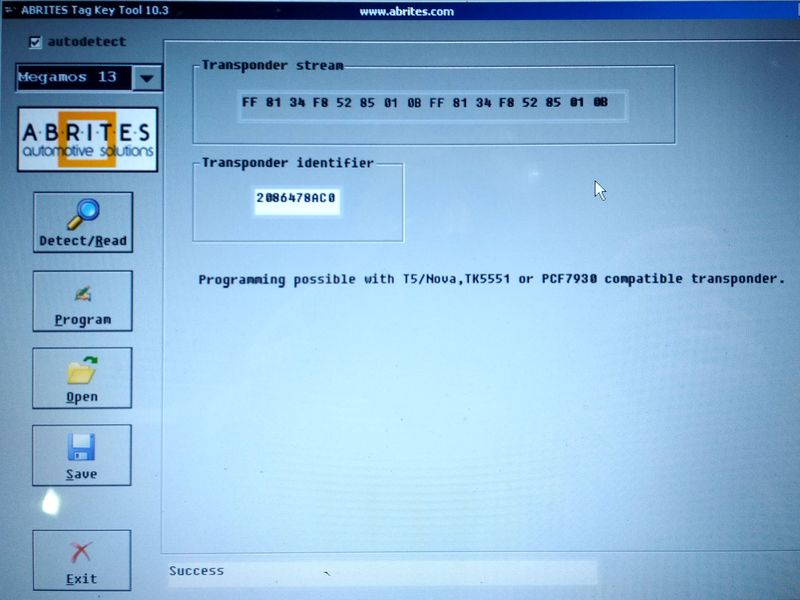

Считанные данные оригинального ключа (Megamos ID13), автомобиля Honda CR-V RD1, изображены на картинке выше.

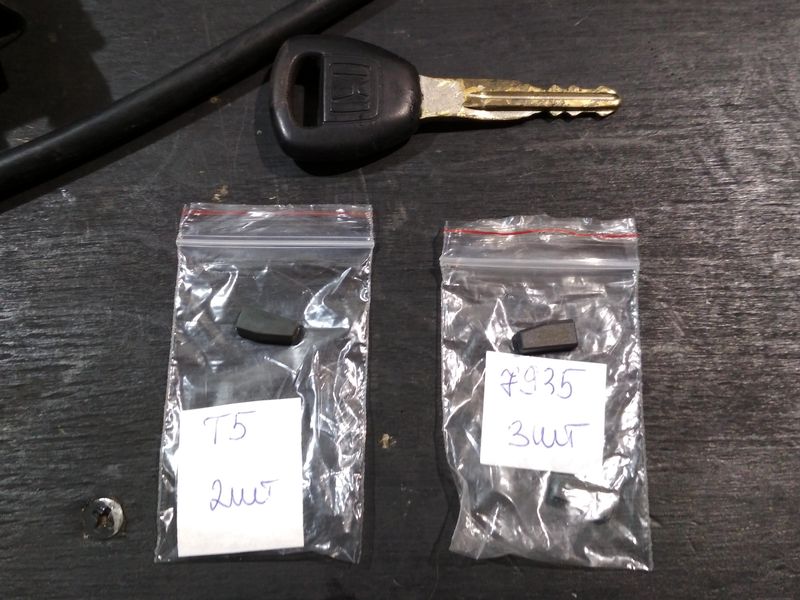

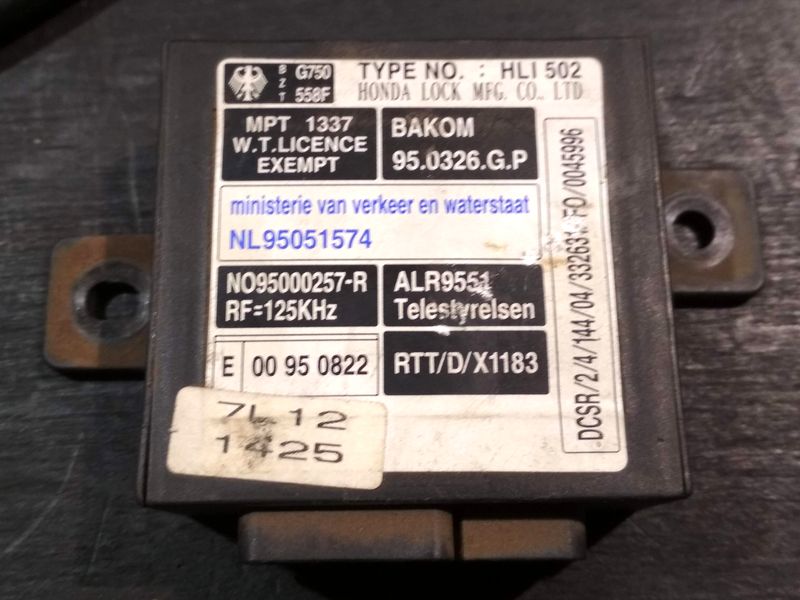

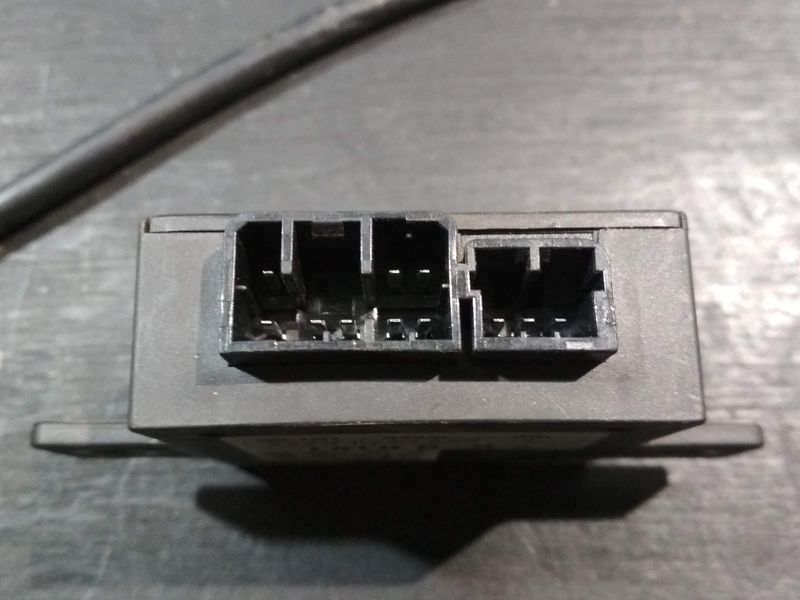

Однако Abrites, нам предложил использовать транспондеры со следующими маркировками: T5, PCF7935 и TK5551. Наш выбор пал на второй вариант - PCF7935. Но кроме чистого чипа, нам нужен дамп (данные микросхемы eeprom-памяти), с блока иммобилайзера автомобиля - ImmoBox. Снимаем "коробочку" и на стол...

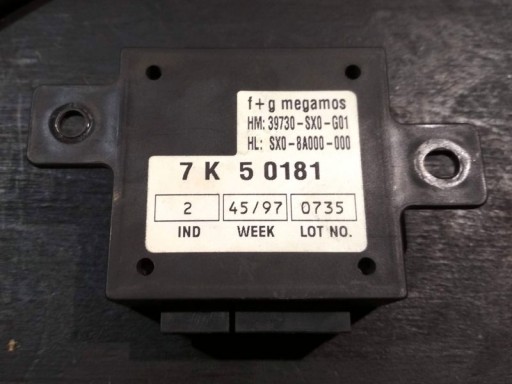

- Type No.: HLI 502
- BAKOM 95.0326.G.P

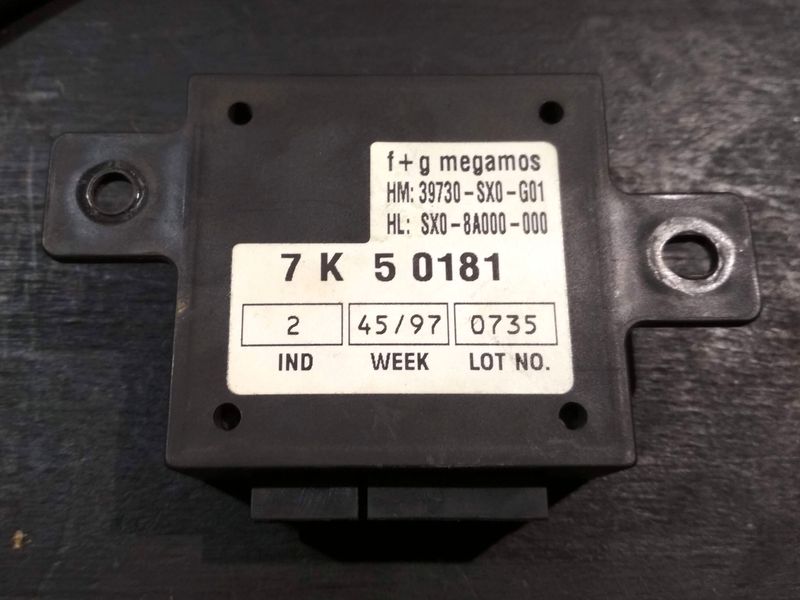

- f+g megamos
- HM: 3930-SX0-G01
- HL: SX0-8A000-000

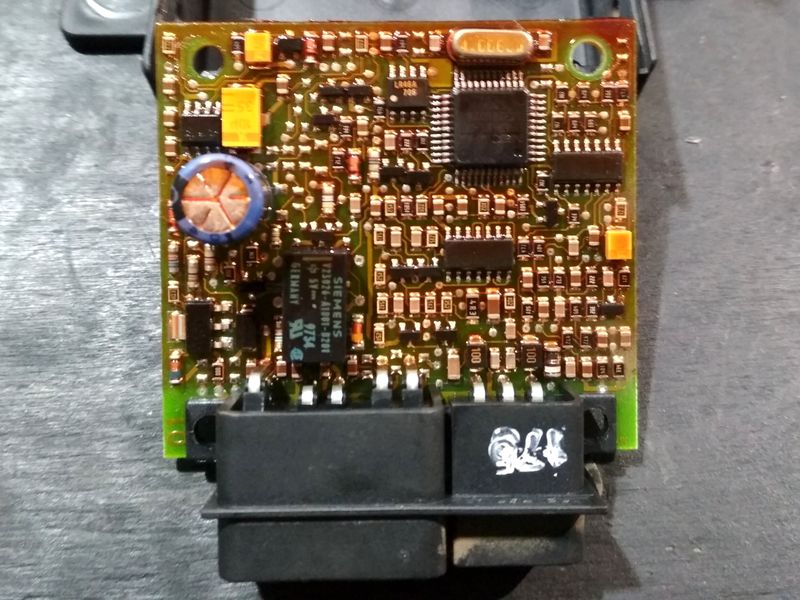

Внутри блока находится микросхема eeprom-памяти 93c46...

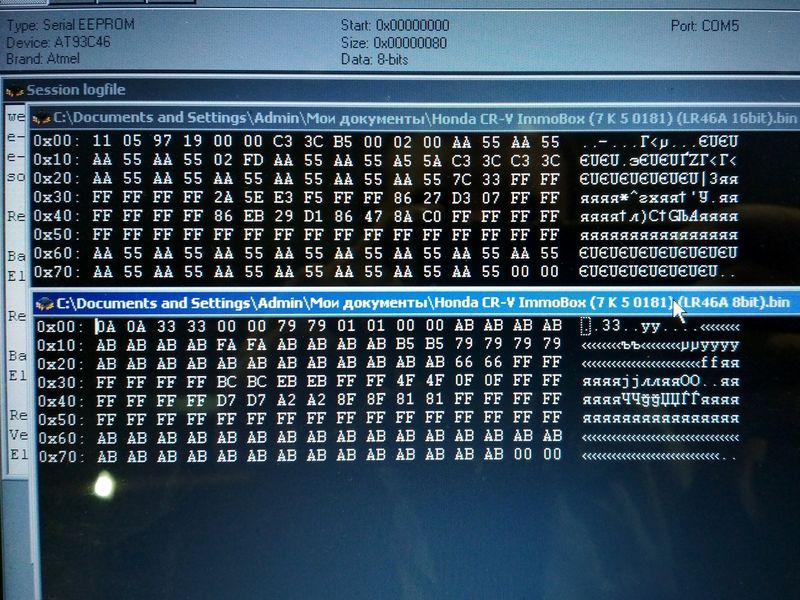

... с помощью программатора XPROG-M, считываем с неё прошивку.
Honda CR-V RD1. Изготавливаем чип для автозапуска, по дампу ImmoBox
В программной оболочке 'AVDI', запускаем 'TAG Key Tool' и выбираем утилиту 'Key Tool', которая как раз и предназначена для программирования новых ключей по данным блоков иммобилайзера.

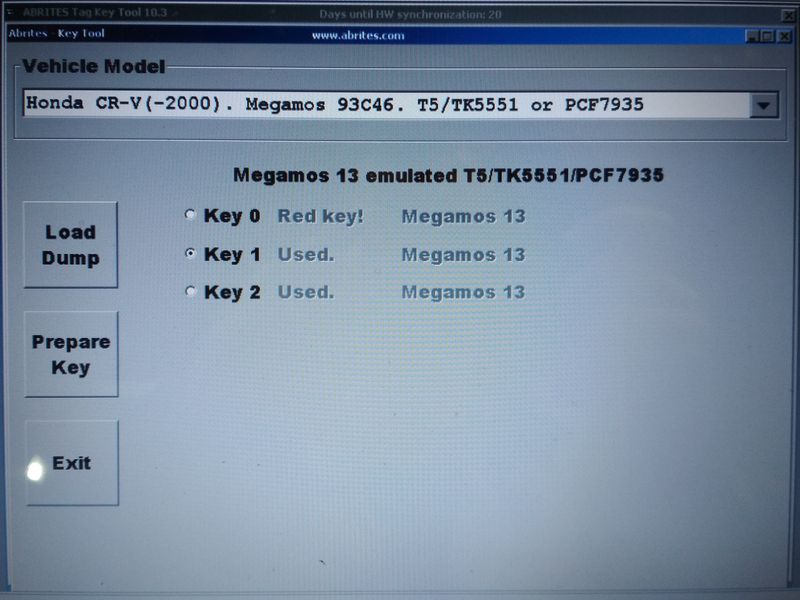

В поле 'Vehicle' выбираем наш автомобиль 'Honda CR-V (-2000). Megamos 93C46. T5/TK5551 or PCF7935'. С помощью кнопки 'Load Dump', загружаем считанный дамп 93с46. Далее выбираем, данные какого ключа пропишутся в наш транспондер - 'Key 1'. И нажимаем кнопку 'Prepare Key' - подготовить ключ.

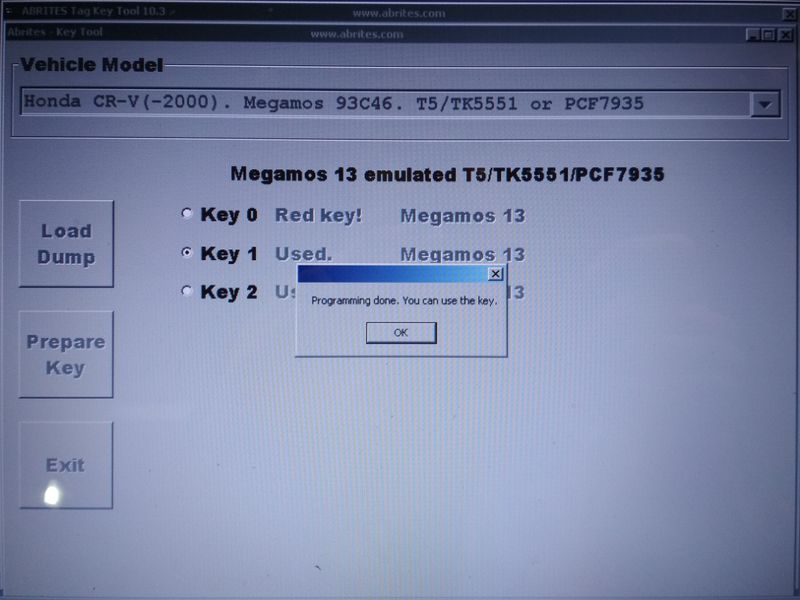

Через некоторое время, если всё прошло удачно, появится окно с надписью 'Programming done. You can use the key' - Программирование завершено. Вы можете использовать ключ.

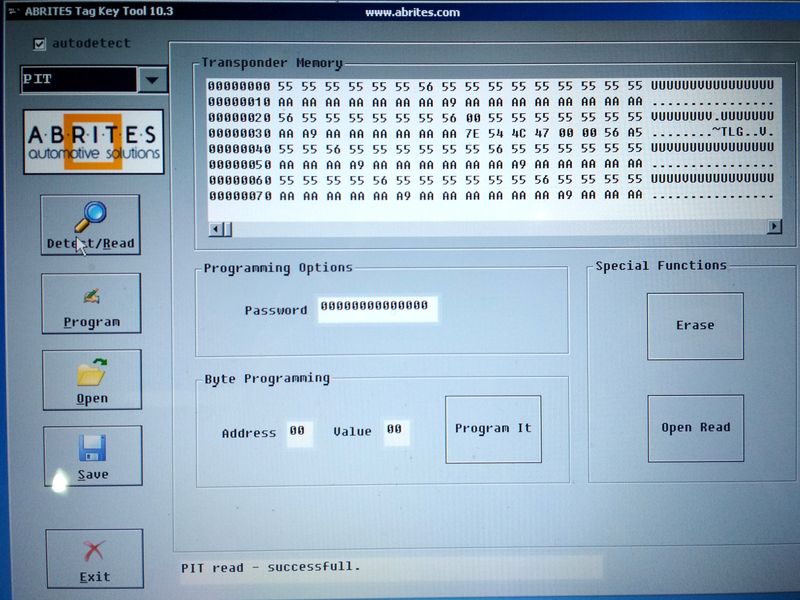

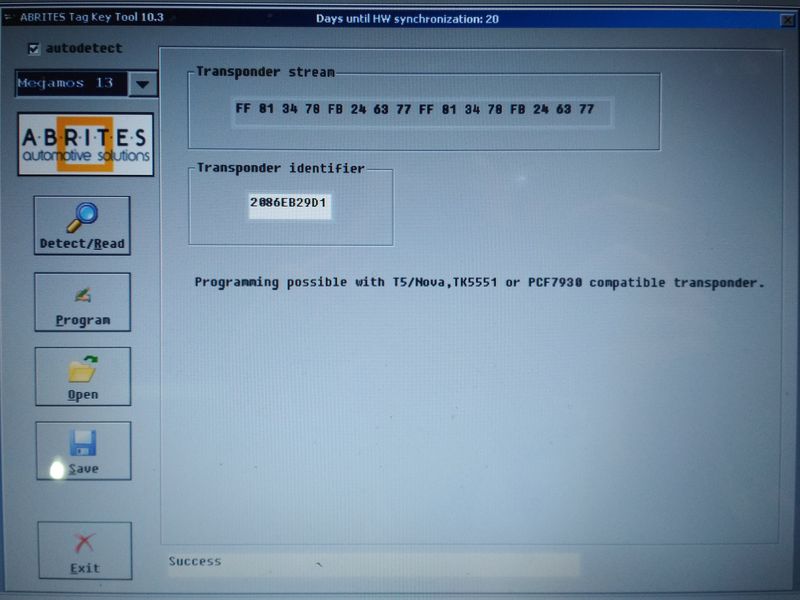

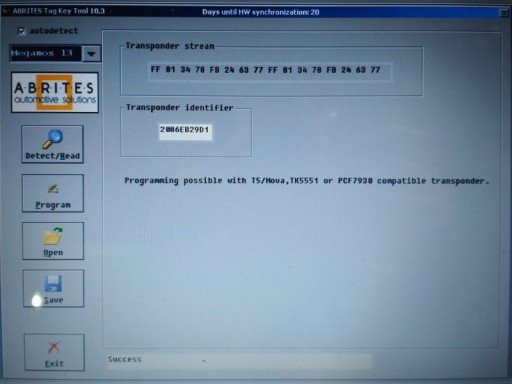

Смотрим что получилось. На картинке выше, чистый транспондер PCF7935. А на картинке ниже, тот же транспондер после программирования и разрешающий запуск двигателя.
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
