Toyota RAV4 XA40 - Нет звука на магнитоле

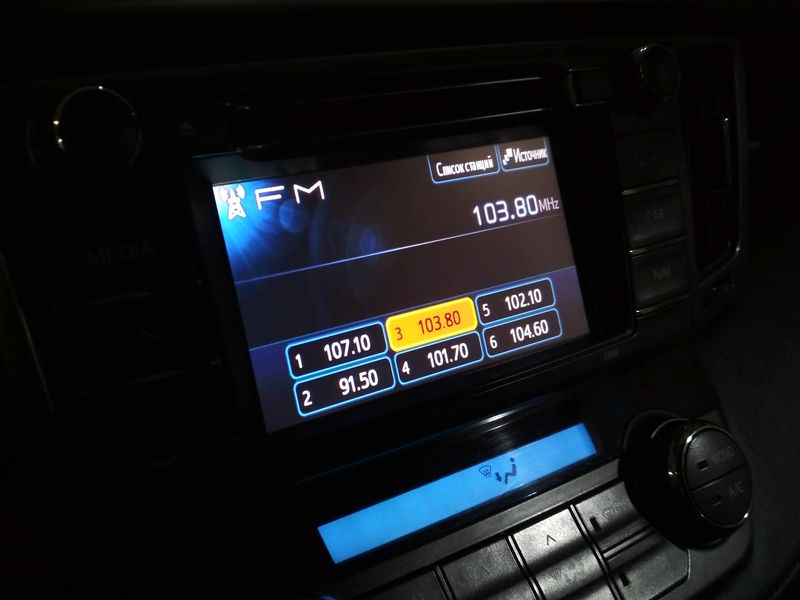

Toyota RAV4 XA40 (четвёртое поколение, АКПП, лев.руль) 2013 года выпуска. Перестала работать штатная магнитола (комплектация без внешнего усилителя). Индикация регулировки громкости есть, звука в колонках нет.

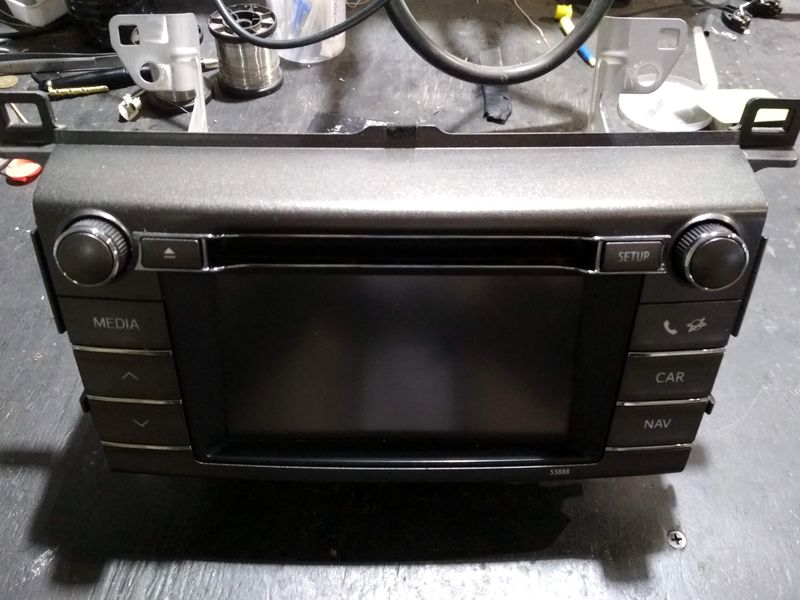

Toyota RAV4 (4Gen.) - Снимаем и разбираем магнитолу

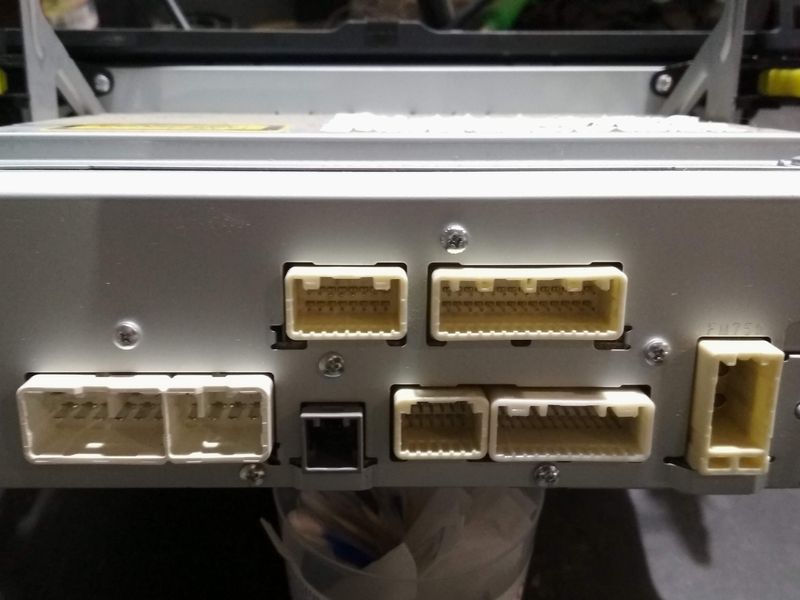

Прежде чем начинать снимать магнитолу, естественно нужно проверить предохранители, мало ли )). Если предохранитель на своём месте и целый, снимаем магнитолу с автомобиля, тут же проверяем питание на её разъёме (+12В, аксессуары и массу), а так же прозваниваем динамики, на замыкание, мало ли )).

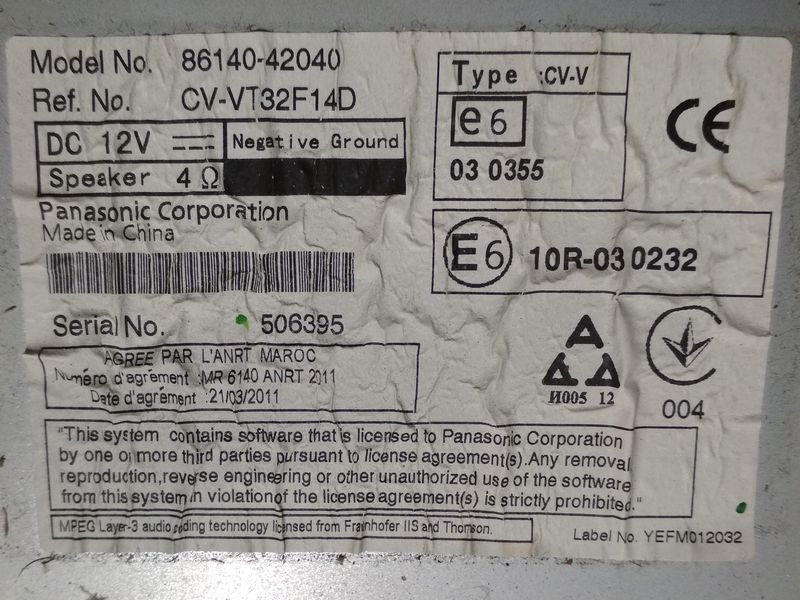

- Panasonic Corparation
- Model No. 86140-42040
- Ref. No. CV-VT32F14D

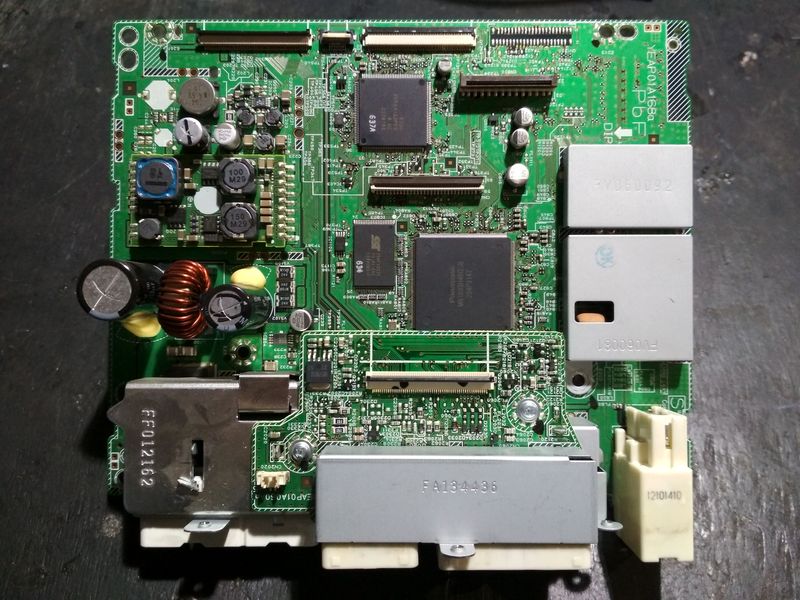

Магнитола на столе, начинаем разбирать её начиная с передней панели (дисплея) и пока в руках не останется "основная" плата.

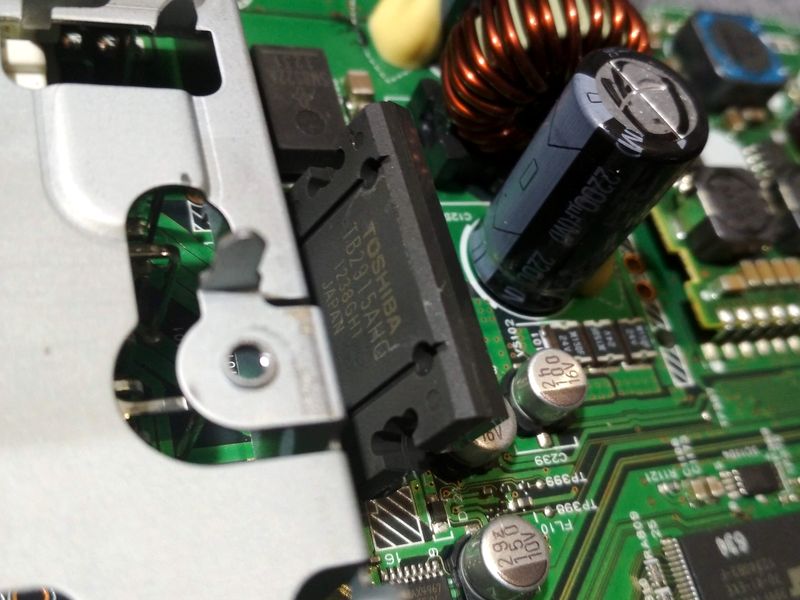

Выходной усилитель этого аппарата собран на микросхеме Toshiba TB2915AHQ, а вот собственно говоря и она...
Итак, смотрим на распиновку (даташит) микросхемы TB2915...
Звука нет, поэтому понятно, что на выходах (OUT1-OUT4) усилителя тишина. Наша задача проверить питание микросхемы и есть ли звук на входах оконечного каскада усилителя (IN1-IN4).

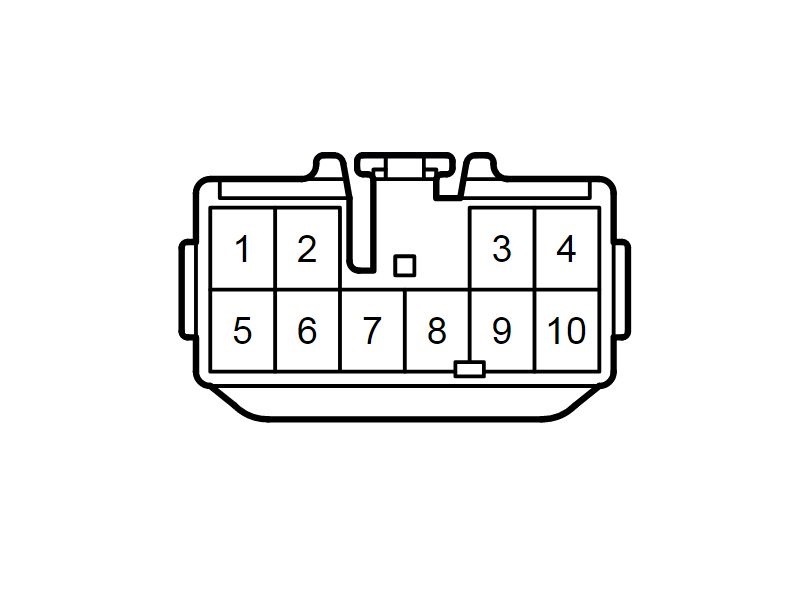

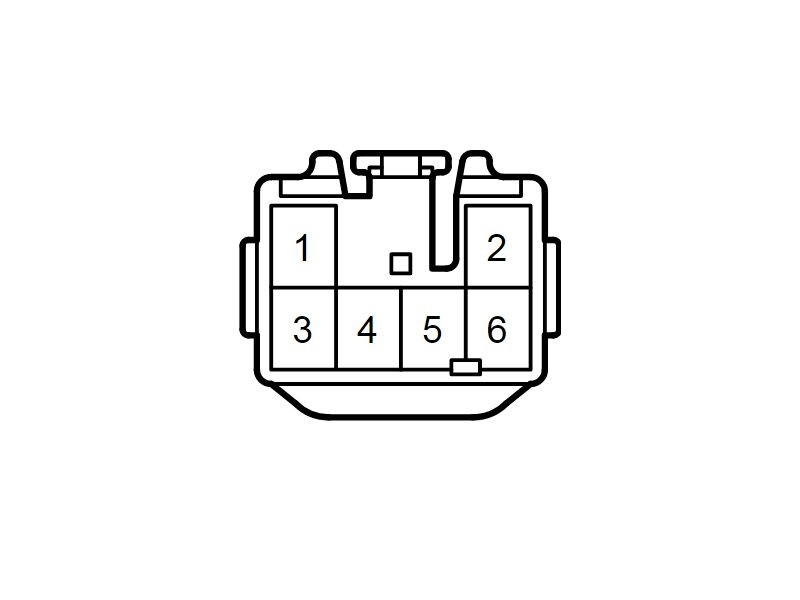

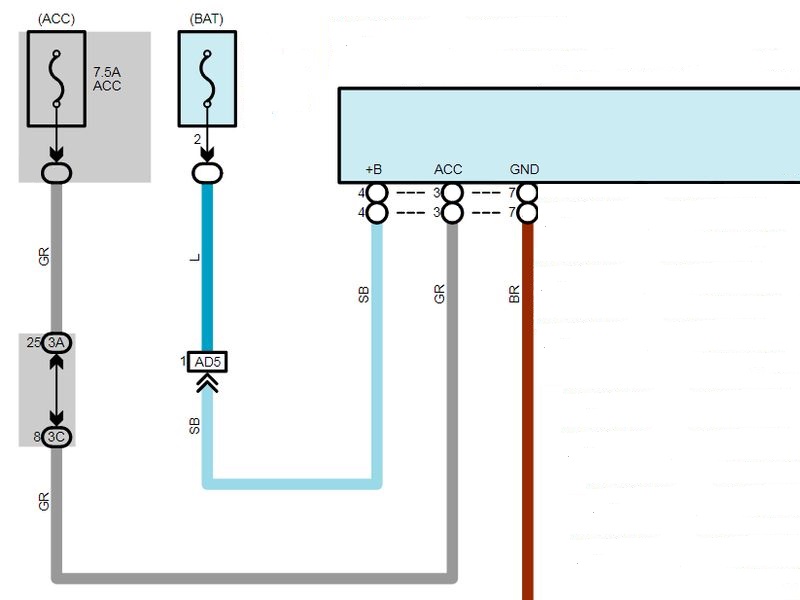

Для этого прямо на столе, к основной плате, подсоединяем дисплей, подключаем питание, согласно электросхеме выше и распиновке разъёмов магнитолы ниже.
*. Скачать электрическую схему на этот автомобиль, можно на нашем сайте - Toyota RAV4 XA40 Electrical Wiring Diagrams
- ACC 3-pin (+12В "аксессуары")
- +12 4-pin (+12В "постоянно")
- GND 7-pin (масса)
- FL+ 2-pin (передний левый +)
- FL- 6-pin (передний левый 1)
- FR+ 1-pin (передний правый +)
- FR- 5-pin (передний правый -)
- RL+ 2-pin (задний левый +)
- RL- 6-pin (задний левый -)
- RR+ 1-pin (задний правый +)
- RR- 3-pin (задний правый -)

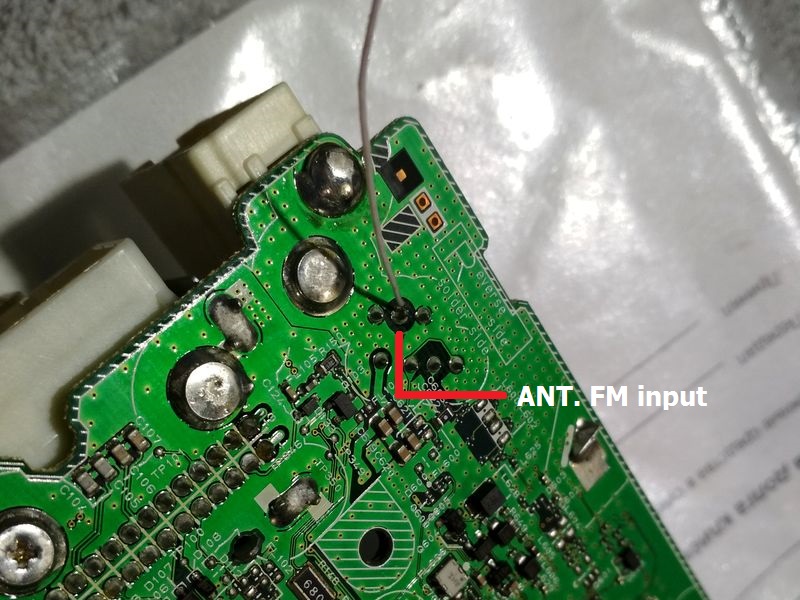

Припаиваем кусок провода ко входу FM-антенны, радио будет у нас источником звука.

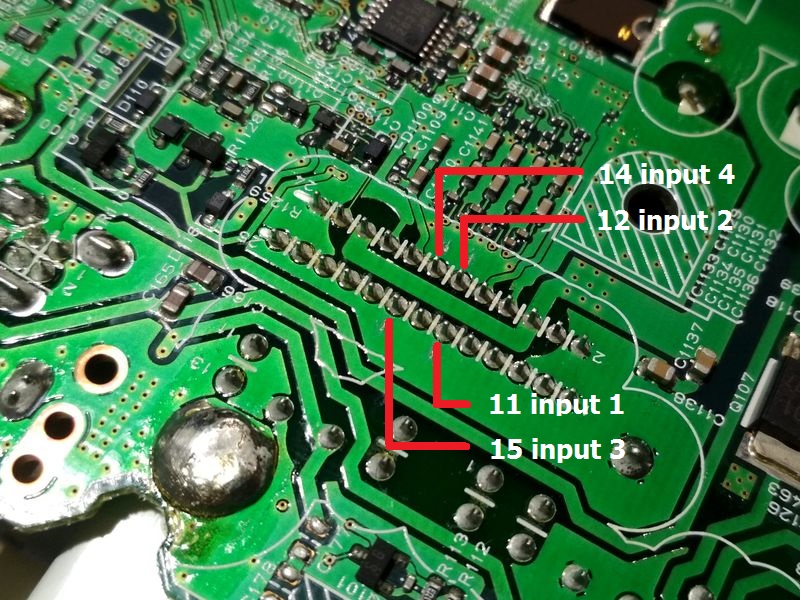

Далее настраиваем какую-нибудь радиостанцию и слушаем, на входах микросхемы TB2915AHQ, например наушниками, что звучит.
Услышали музыку, значит практически наверняка неисправна микросхема выходного усилителя. На этот счёт у нас возникло пара соображений...
- Охлаждение усилителя в этой магнитоле весьма посредственное - к небольшому алюминиевому радиатору, скобой зацеплена TB2915AHQ, на которой нет ни капли термопасты. И как следствие происходит перегрев и выход из строя усилителя.
- Просто бракованная партия микросхем.
Других причин поломки найти не удалось, потому как после замены микросхемы на аналог, магнитола продолжила работать без сбоев.
Toyota RAV4 (4Gen.) - Подбор аналога TB2915AHQ
К счастью, аналогов данного выходного усилителя очень много, ниже можете ознакомиться с их списком и если нужно скачать их Datasheet. И ещё, подобную неисправность, кроме Toyota RAV4 XA40, можно встретить на Toyota Camry XV50.
- Pioneer PAL007
- STMicroelectronics TDA7384A
- STMicroelectronics TDA7386
- STMicroelectronics TDA7560
- STMicroelectronics TDA7850
- Toshiba TB2926HQ
- Toshiba TB2929HQ
Ссылка на скачивание Datasheets - Яндекс.Диск
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
