Renault Laguna III 1.5L TD (Siemens SID305). Чип-тюнинг

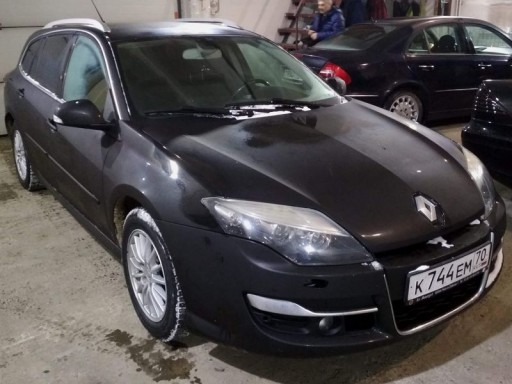

Renault Laguna III приехал в наш автосервис для программного отключения сажевого фильтра. Панель приборов красным цветов отображала надпись Engine Failure Hazard и Stop, однако владелец не особо беспокоился, по всей видимости диагностика уже была проведена ранее ))

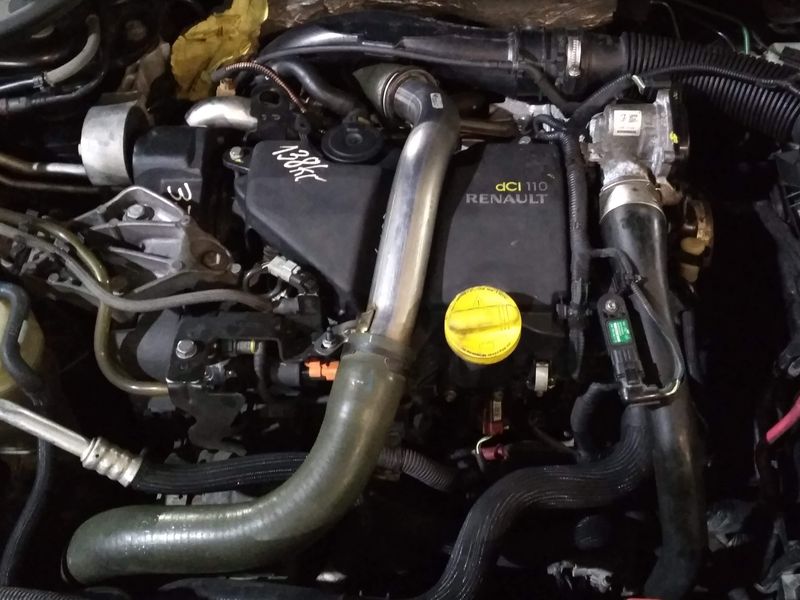

Автомобиль 2011 года выпуска, 4-х цилиндровым, 16-ти клапанным, турбированным дизельным двигателем K9K 782, с прямым впрыском Common Rail, имеющий следующие технические характеристики:
- Объём двигателя - 1461 см.куб.
- Мощность двигателя - 110 л.с. / 4000 об.мин
- Крутящий момент - 240 Нм / 1750 об.мин
Этот двигатель соответствует экологическим нормам ЕВРО-5, а это значит, что отработавшие газы и рециркулируют в системе EGR (Exhaust Gas Recirculation) и очищаются системой DPF (Diesel Particulate Filter).

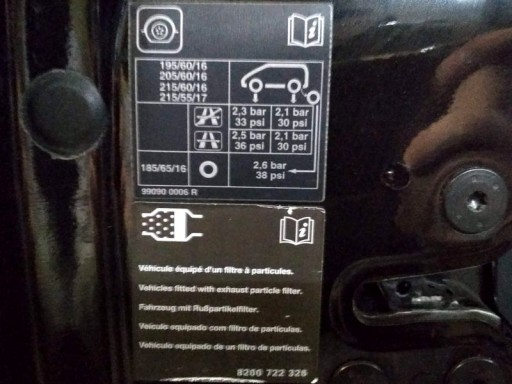

О чём кстати и сообщает нам стикер на двери водителя "Vehicles fitted with exhaust particle filter" (перевод: "Автомобили с фильтром отработавших газов")
Диагностика Renault Laguna III, с дизельным двигателем 1.5L K9K 782

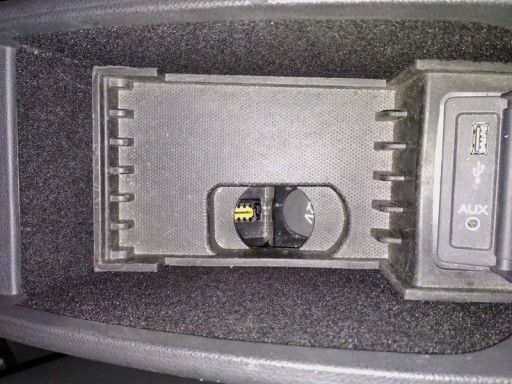

Перед началом практически любых работ, во избежание сюрпризов в дальнейшем, мы всегда делаем компьютерную диагностику. Поэтому и в этот раз, подключаем к автомобилю диагностический прибор Scandoc. Если кто не знает где находится диагностический разъём OBD-II, то от расположен тут, в подлокотнике...

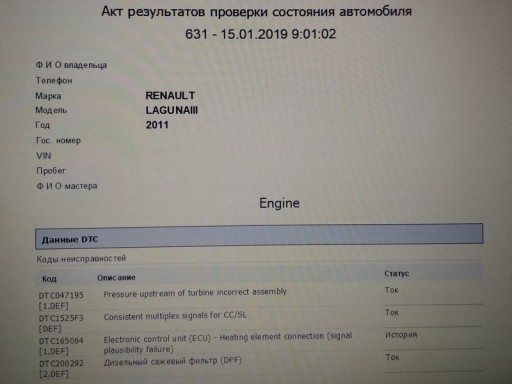

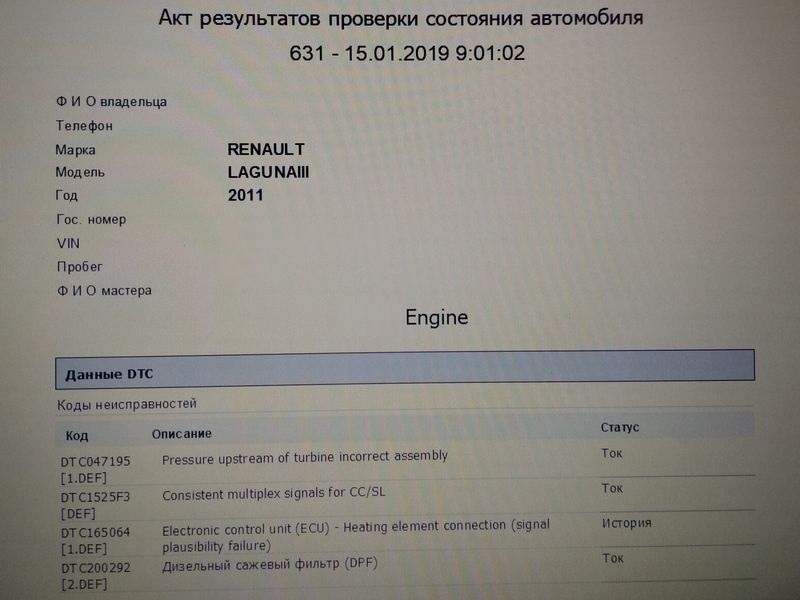

... И видим следующий список кодов неисправностей...
- DTC047195 - Pressure upstream of turbine incorrect assembly
- DTC1525F3 - Consistent multiplex signals for CC/SL
- DTC165064 - Electronic Control Unit (ECU) - Heating element connection (signal plausibility failure)
- DTC200292 - Дизельный сажевый фильтр (DPF)
... ну а теперь по порядку разберём каждую ошибку.
Renault Laguna III код неисправности DTC047195

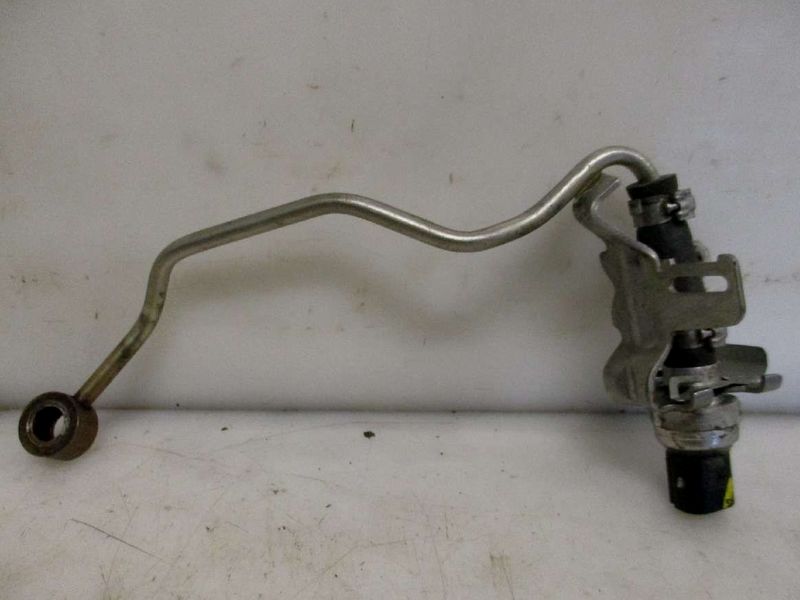

DTC047195. "Pressure upstream of turbine incorrect assembly", если по-русски "Неверное значение давления на выходе турбины". Это давление измеряет датчик давления отработавших газов. Выглядит вот так...

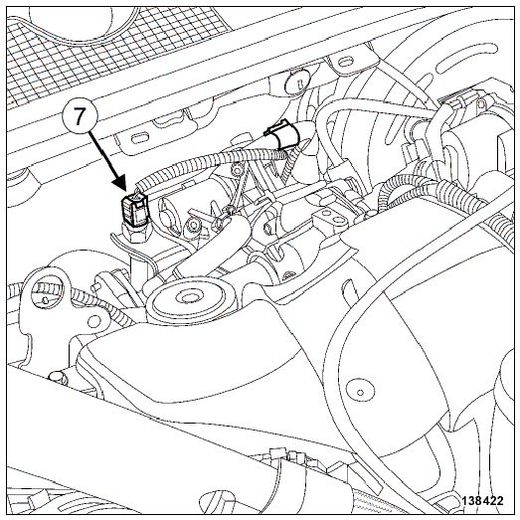

Расположен ближе к моторному щиту, чуть правее, по ходу движения...
- 7 - Датчик давления ОГ и его разъём

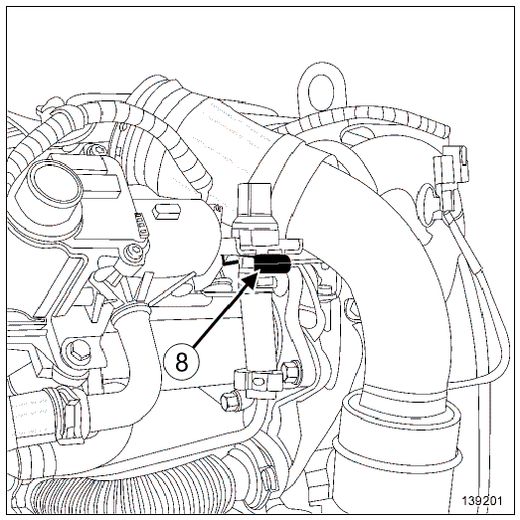

- 8 - Скоба крепления датчика давления ОГ

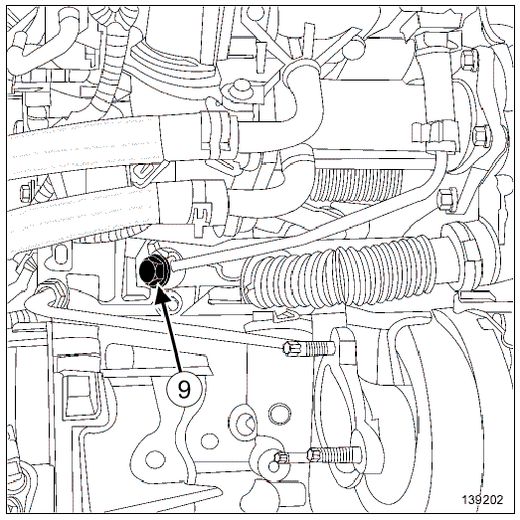

- 9 - Болт крепления трубки датчика давления ОГ
В силу его конструктивных особенностей и особенностей некачественного дизельного топлива, причин появления кода DTC047195 может быть несколько:
- Неисправен сам датчик давления отработавших газов (номер детали для данного автомобиля: Renault 82 00 974 421)
- Повреждёна резиновая трубка, она же насадка выпускной трубки турбокомпрессора (номер детали для данного автомобиля: Renault 22 32 112 29R)
- Забита металлическая трубка, она же выпускная трубка турбокомпрессора (номер детали для данного автомобиля: Renault 22 32 118 24R)
Renault Laguna III код неисправности DTC1525F3
DTC1525F3. "Consistent multiplex signals for CC/SL", если довериться переводчику, то по-русски эта ошибка звучит как "Согласованный мультиплексный сигнал для круиз-контроля". Однако предполагаю, что этот код означает, что круиз-контроль не будет работать до тех пор, пока присутствуют неисправности в системе управления двигателем. И как только неисправностей не будет, эта ошибка удалится.
Renault Laguna III код неисправности DTC165064

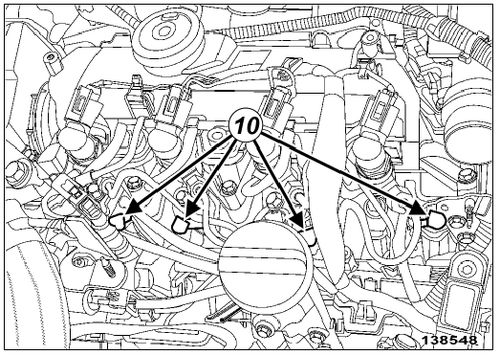

DTC165064. "Electronic Control Unit (ECU) - Heating element connection (signal plausibility failure)" или же "Связь между блоком управления и погружными подогревателями". Этот код был сохранённым (прошлым). Скорее всего были проблемы со свечами накаливания ...

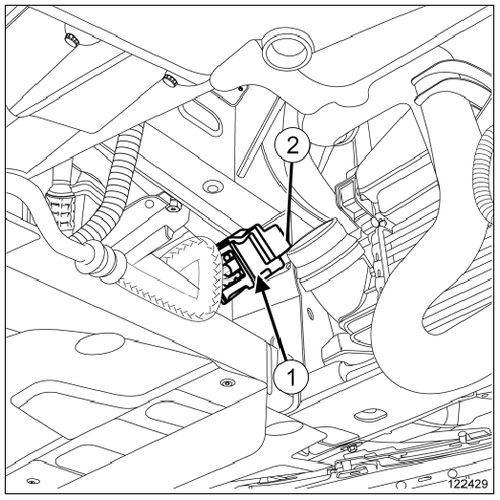

... или же как вариант с реле свечей накаливания (на изображении ниже вид снизу, автомобиль на подъёмнике, защита снята) ...
Renault Laguna III код неисправности DTC200292
DTC200292. "Дизельный сажевый фильтр (DPF)" говорит нам о том, что противосажевый фильтр работает не правильно, забит, его регенерация не проходит. Отсутствие регенерации DPF может привести к очень печальным последствиям для мотора. Поэтому самым разумным (относительно конечно) действием будет:
- Убрать сажевый фильтр физически
- Исключить работу DPF на программном уровне
... именно за этим автомобиль и приехал в наш автосервис ))
Удаление сажевого фильтра на Renault Laguna III, с дизельным двигателем 1.5L K9K 782

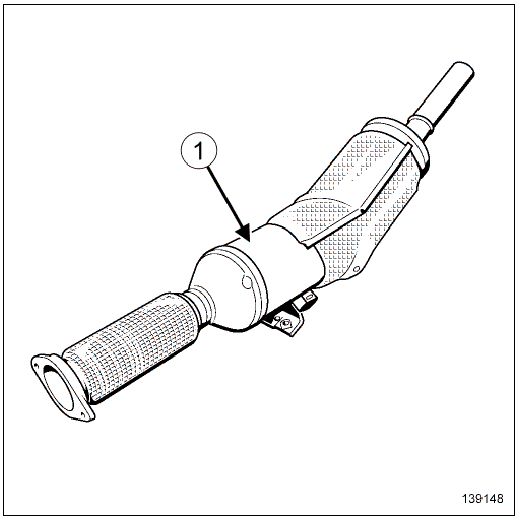

Итак, чтобы физически удалить сажевый фильтр, нам нужно снять вот этот "бочёнок"...
Кстати цифрой "1" обозначен каталитический нейтрализатор (катализатор), он встроен в сажевый фильтр и при удалении второго, первый желательно оставлять. На дизеле, как правило, катализатор не страдает.

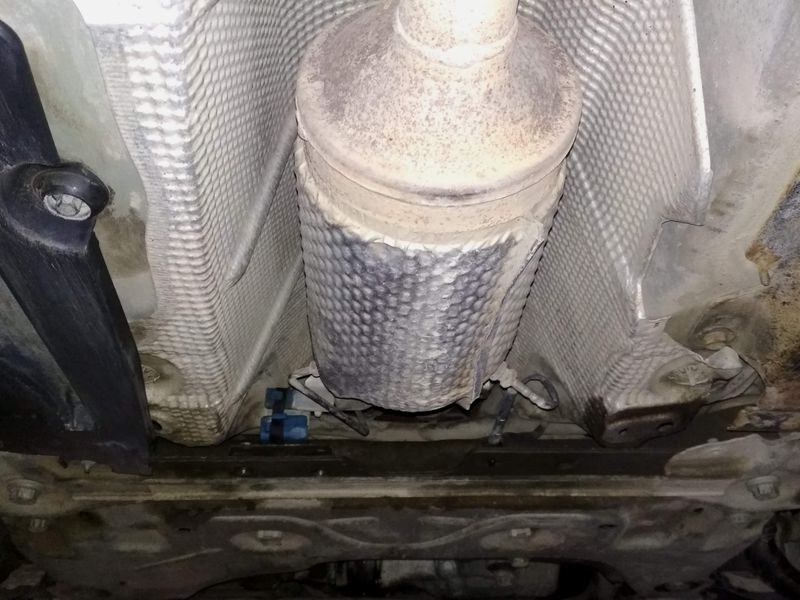

Вот наш сажевый, с катализатором, на автомобиле...

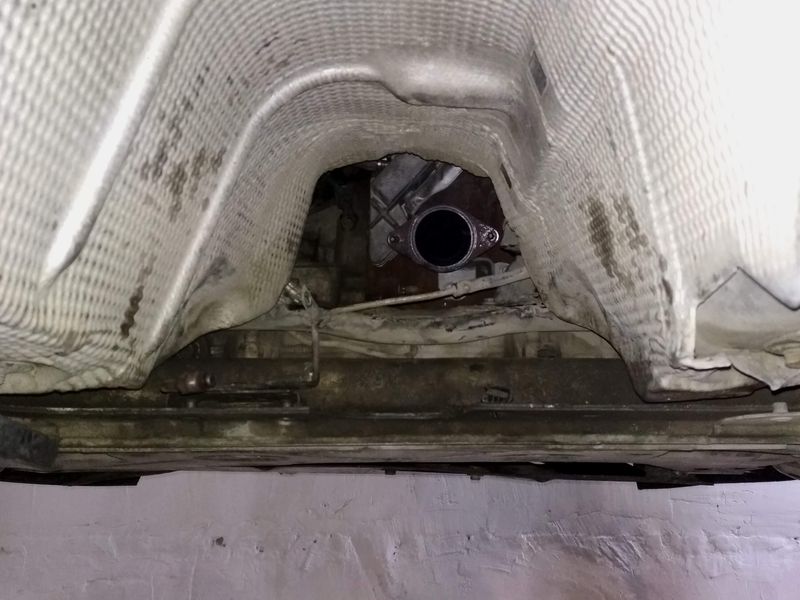

... вот его уже нет ...
Вырезаем сажевый фильтр, ввариваем пламегаситель, чтобы труба не прогорала и снимаем разъёмы с датчика температуры отработавших газов и датчика дифференциального давления (их видно на предыдущем фото).
Прошивка ЭБУ Siemens SID305 на Renault Laguna III, с дизельным двигателем 1.5L K9K 782

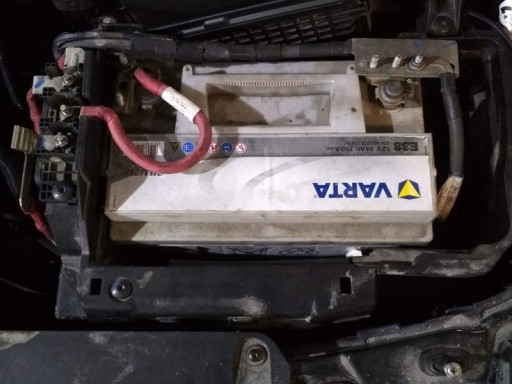

Двигателем K9K.782 управляет блок Siemens Continental SID305 с процессором TriCore TC1766 на борту. Расположен ЭБУ в подкапотном пространстве, перед аккумулятором.

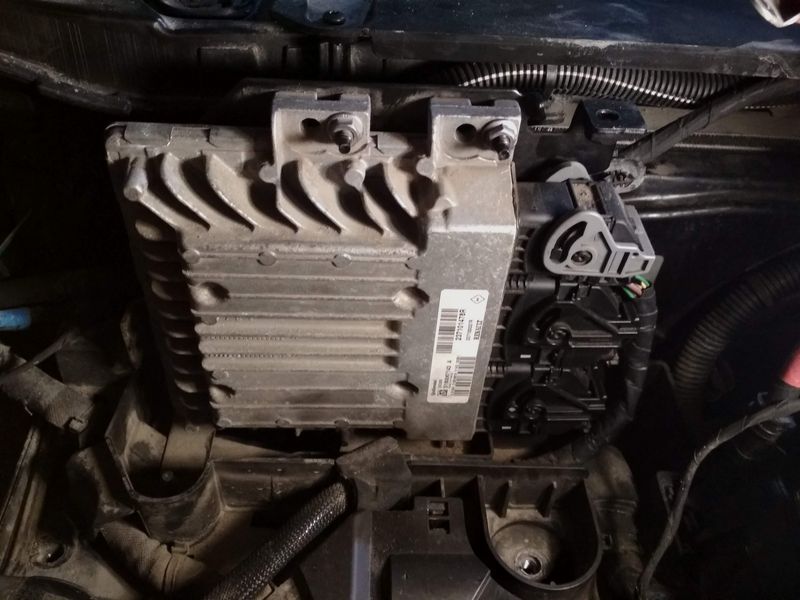

Чтобы добраться до него, нужно снять АКБ, ну и маленько покрутить болты, убрав металлическую защиту ЭБУ.

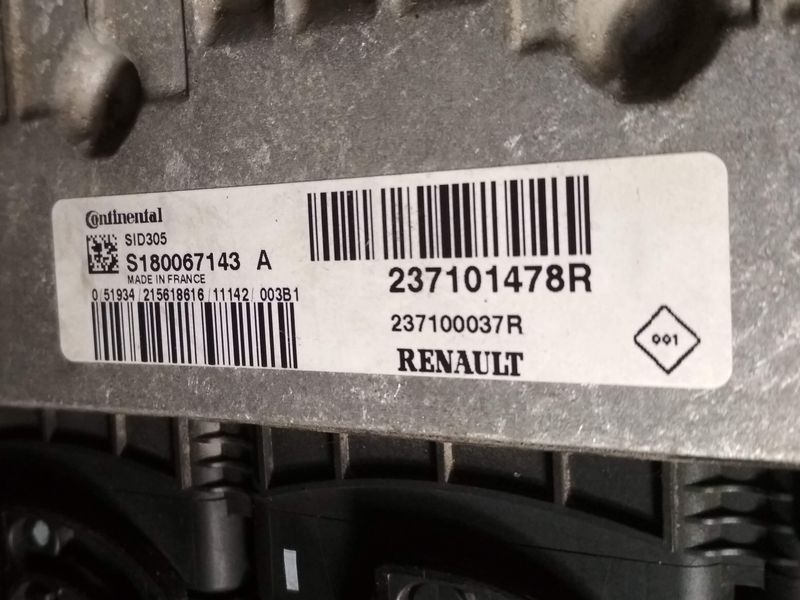

- Continental SID305 S180067143A
- Hardware Part Nr. 237101478R
- Software Part Nr. 237100037R
Однако если вы наверняка уверены, что у вашего автомобиля именно SID305-ый и вы не собираетесь вскрывать блок, для чтения его прошивки, то не нужно ничего разбирать. Достаточно просто открыть капот и подключить зарядное устройство.

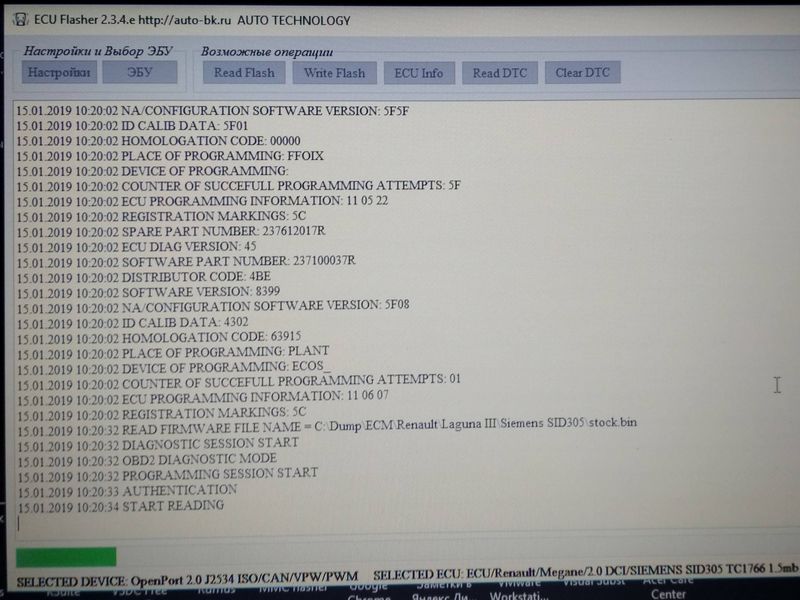

Для чтения прошивки через диагностический разъём OBDII, мы использовали ECU Flasher от Alex'а...

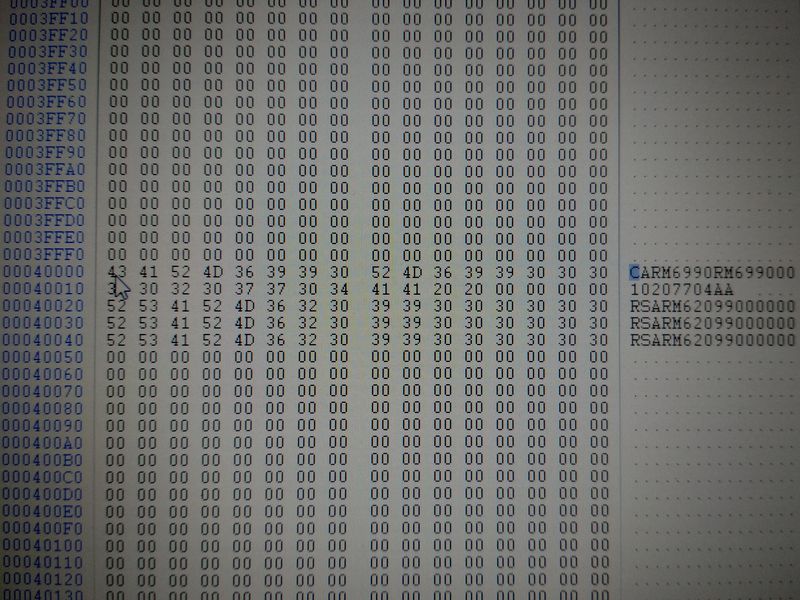

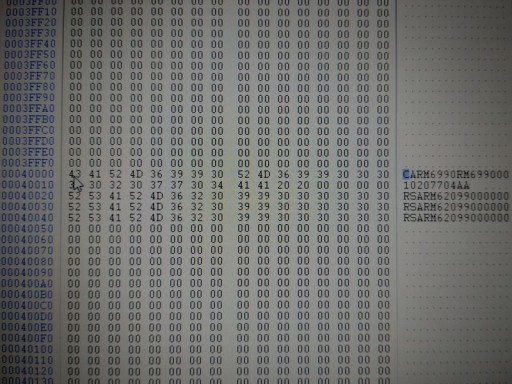

После того ка считали сток, находим идентификаторы...
... у нас это 10207704AA. Ну а далее по этим идентификаторам находим и приобретаем модифицированную прошивку.

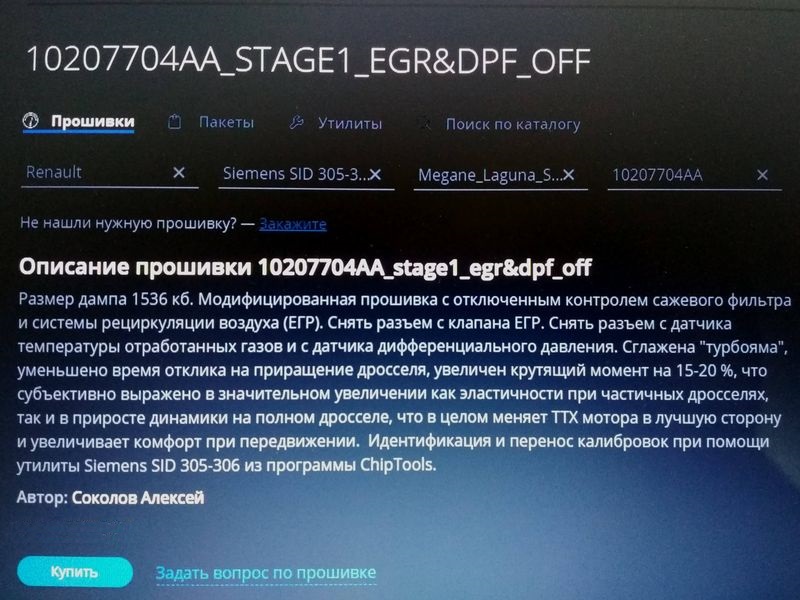

Мы купили от АДАКТ'а, автор Алексей Соколов, STAGE1 - DPF OFF - EGR OFF. Записали модифицированную так же, через разъём диагностики.

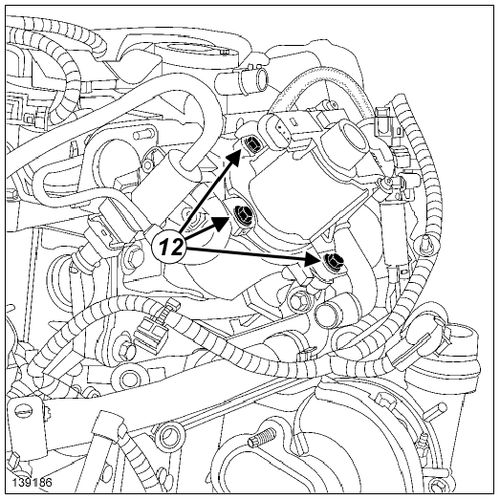

Описании прошивки говориться, что нужно снять разъём с клапана системы рециркуляции отработавших газов - EGR, так и сделали. Если что, вот его расположение на двигателе...

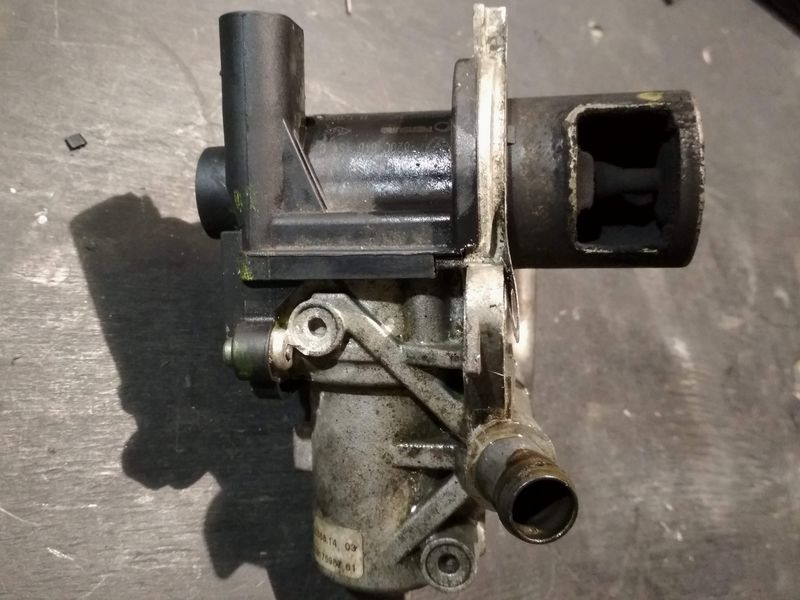

... а вот что можно увидеть внутри самого клапана ...
Ну вот пожалуй и всё, что мы хотели рассказать об этом автомобиле ))
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
