Программирование ключа/транспондера для автомобиля Peugeot 206

Peugeot 206 2002 года выпуска, на эвакуаторе, приехал к нам для прописки ключа. Число запрограммированных в автомобиль ключей равнялось двум, но оба они были потеряны.

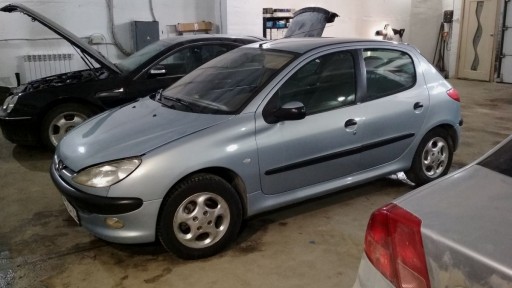

Peugeot 206 1.4L KFW - Внешний вид автомобиля

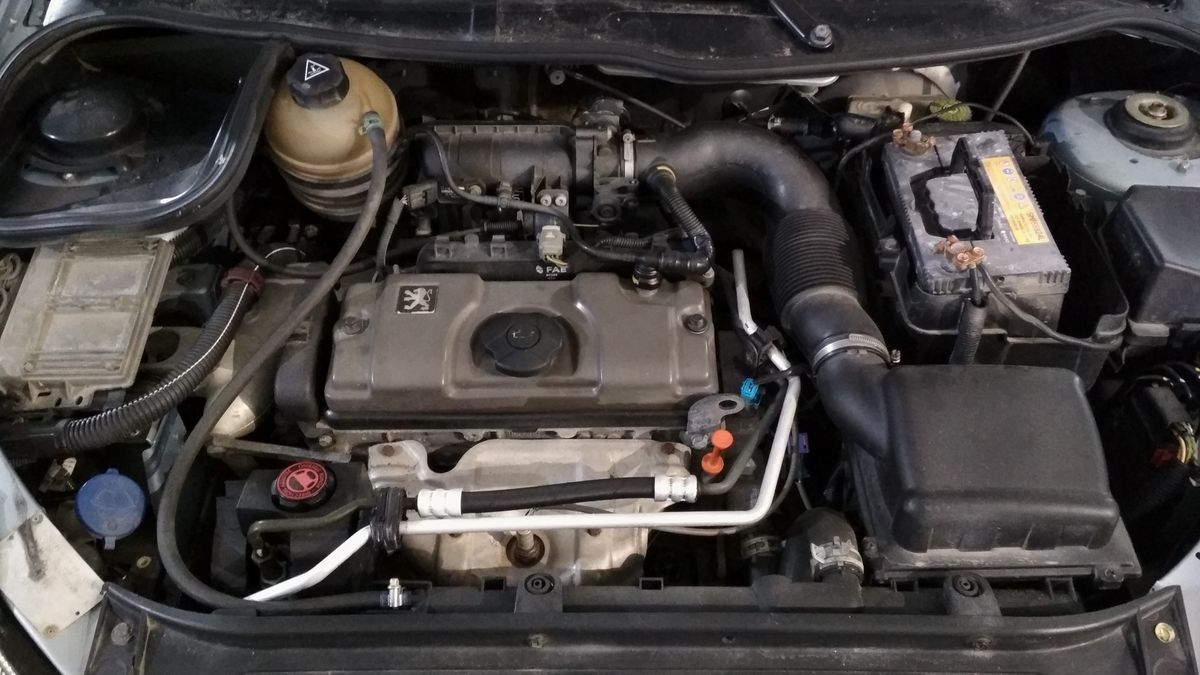

Peugeot 206 1.4L KFW - Внешний вид двигателя



В сообществе автоэлектриков такой случай называется Полная утеря. Ну а чтобы восстановить работоспособность системы иммобилайзера этого Пежо, нам потребовался практически весь арсенал "китайского" оборудования и "ломанного" софта, ни один из имеющихся приборов, не захотел выполнять работу от начала до конца. Поехали...



Peugeot 206. Алгоритм действий при полной утере ключей



Итак, для того чтобы автомобиль снова начал заводиться, нам понадобиться:

  • Заготовка для ключа зажигания, из которой мастер выточит ключ, по личинке замка зажигания
  • Чип, он же транспондер, PCF7936 - подготовленный для прописки в Peugeot
  • Программатор, с помощь которого мы считаем дамп (прошивку) с BSI
  • Программа которая найдёт (посчитает) PIN в дампе BSI
  • Ну и программатор ключей, который пропишет чип в автомобиль

Если всего, из списка выше у вас нет, то есть и другой вариант - купить комплект (ключ, замок зажигания, BSI, ЭБУ двигателя).



Peugeot 206. Подготавливаем чип и высчитываем пин

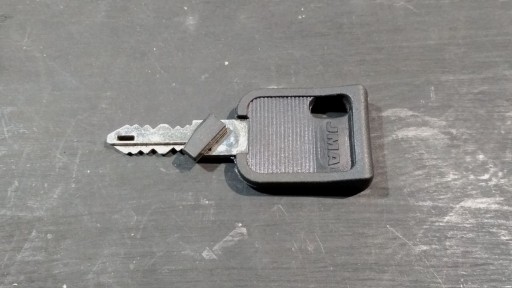

Выточенным ключом, хозяин автомобиля нас обеспечил. Чистый транспондер ID46 PCF7936 у нас был.

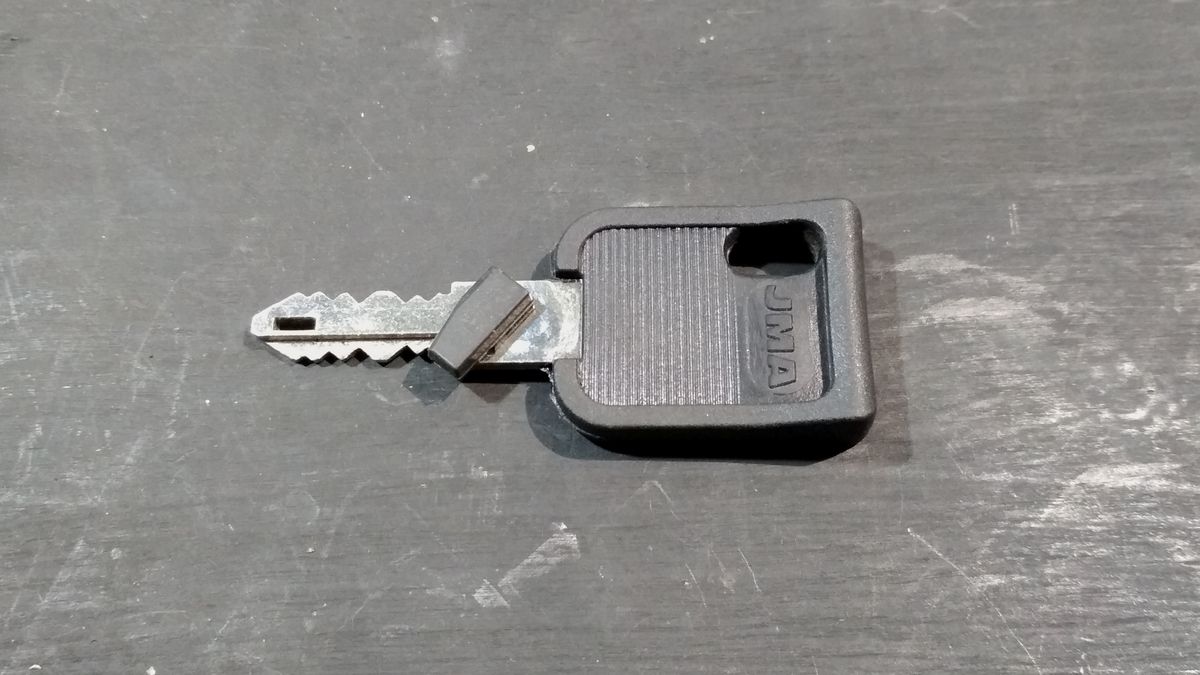

Peugeot 206 1.4L KFW - Болванка ключа и транспондер PCF7936

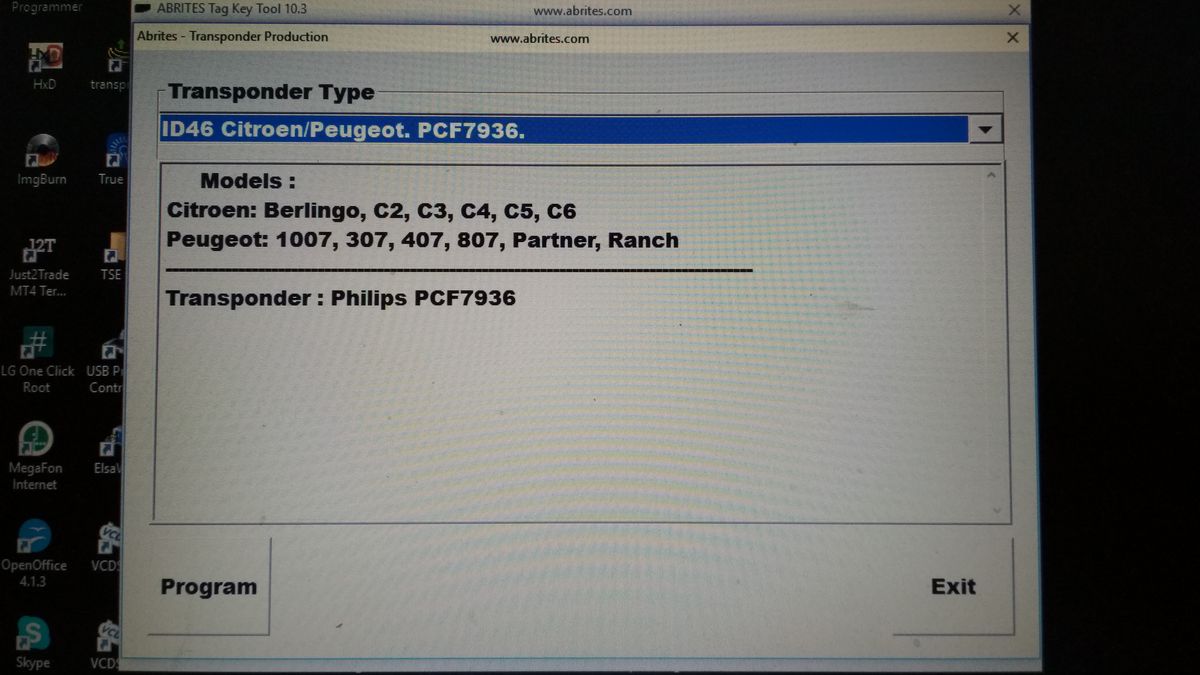

С помощью AVDI (Abrites Vehicle Diagnostic Interface) мы подготовили чип для прописки его в автомобиль...



Peugeot 206 1.4L KFW - Подготовка транспондера PCF7936 для Peugeot



Теперь нужно было узнать пин - код для доступа к системе иммобилайзера. Для этого снимаем с автомобиля BSI - блок управления кузовной электроникой, расположен в районе левого колена водителя и разбираем его, предварительно запомнив расположение предохранителей.

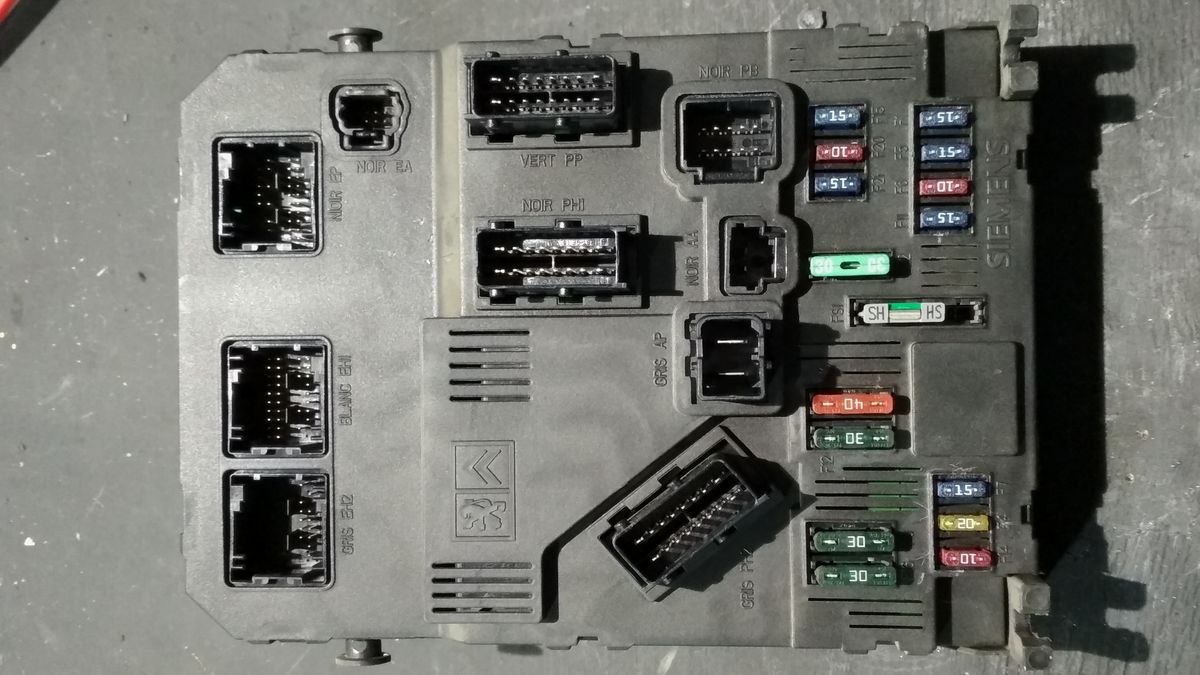

Peugeot 206 1.4L KFW - Внешний вид блока BSI 1

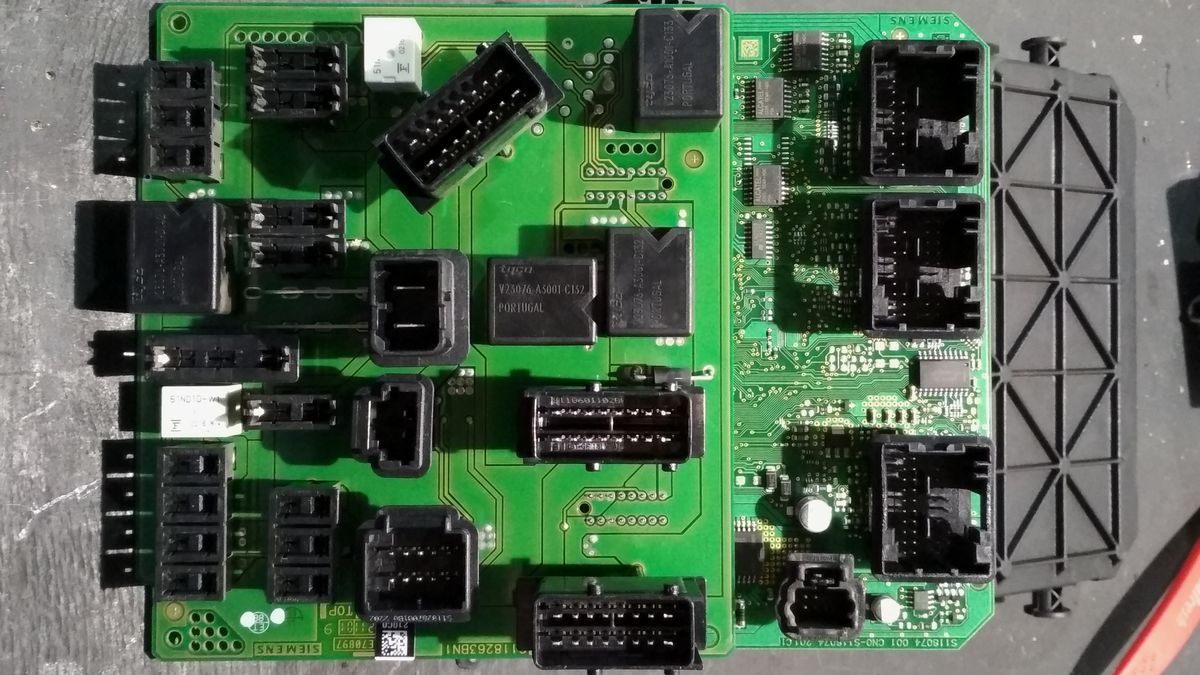

Peugeot 206 1.4L KFW - Внешний вид блока BSI 2

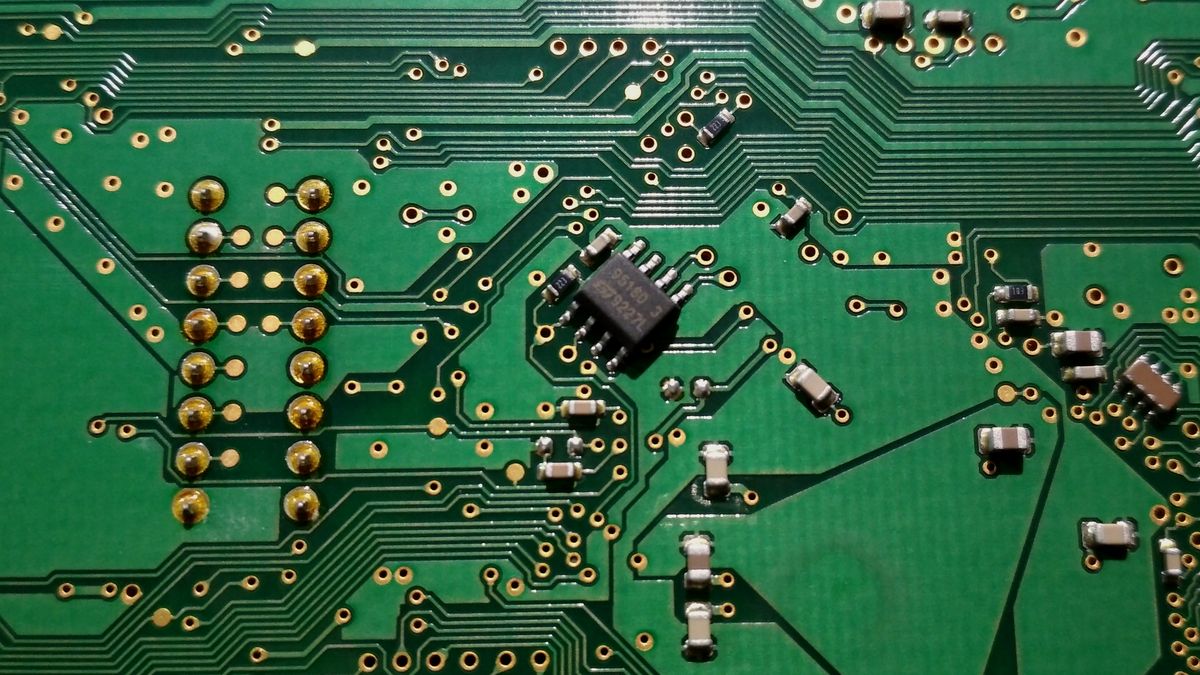

На обратной стороне платы находим микросхему eeprom 95160 и программатором XPROG-M, считываем с неё дамп.



Peugeot 206 1.4L KFW - Блок BSI микросхема памяти EEPROM



Считанный дамп загружаем в программу ImmoKiller (легко ищется на просторах интернета) и получаем пин-код, для программирования ключа.



Peugeot 206. Как прописать ключ зажигания

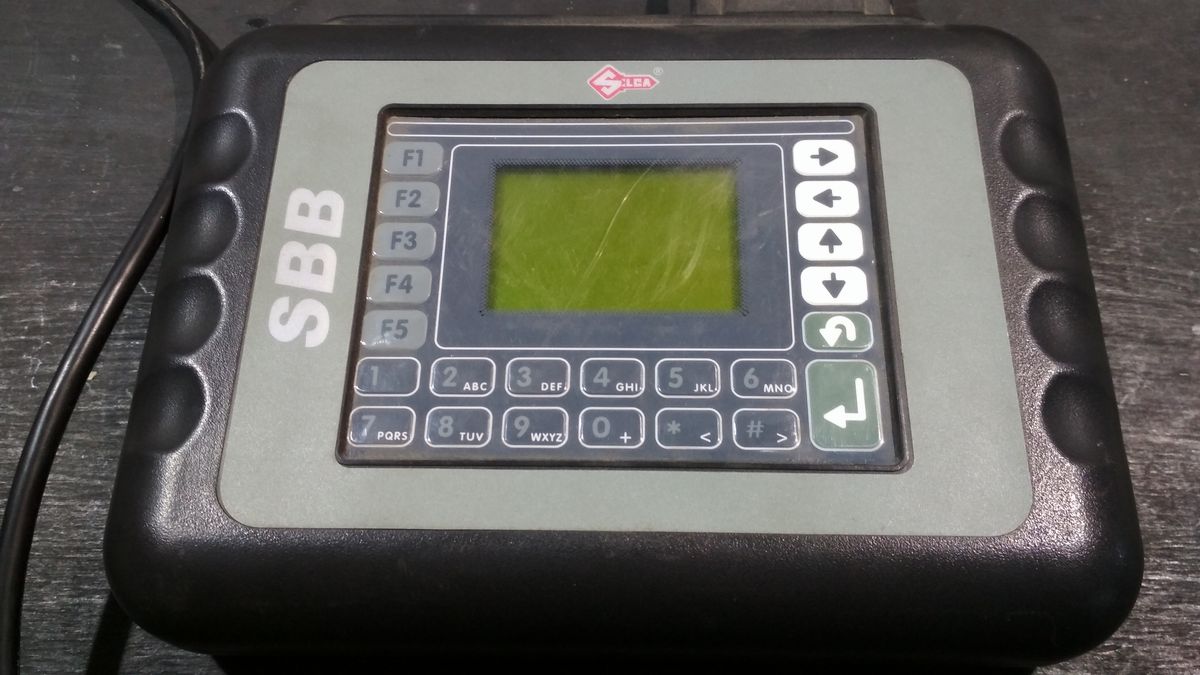

Ну что же, ключ с подготовленным чипом у нас есть, пин-код мы знаем, теперь расчехляем китайский SBB Key Programmer - программатор ключей, который ни один уже раз выручал нас, когда никто не мог этого сделать, как собственно говоря и в этот раз.



Peugeot 206 1.4L KFW - Внешний вид прибора SBB Key Programmer



Подключаемся к автомобилю через диагностический разъём OBDII и следуем по шагам, которые предлагает сделать прибор:

Выбираем наш автомобиль...

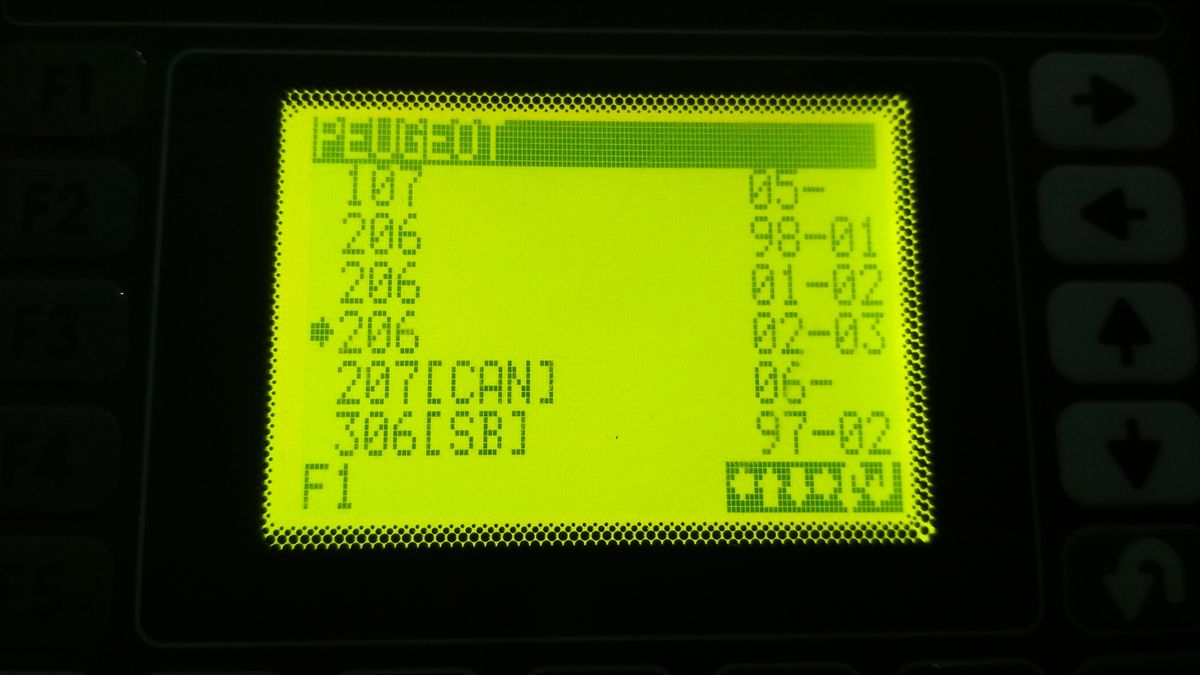

Peugeot 206 1.4L KFW - Программирование ключа. Шаг 1

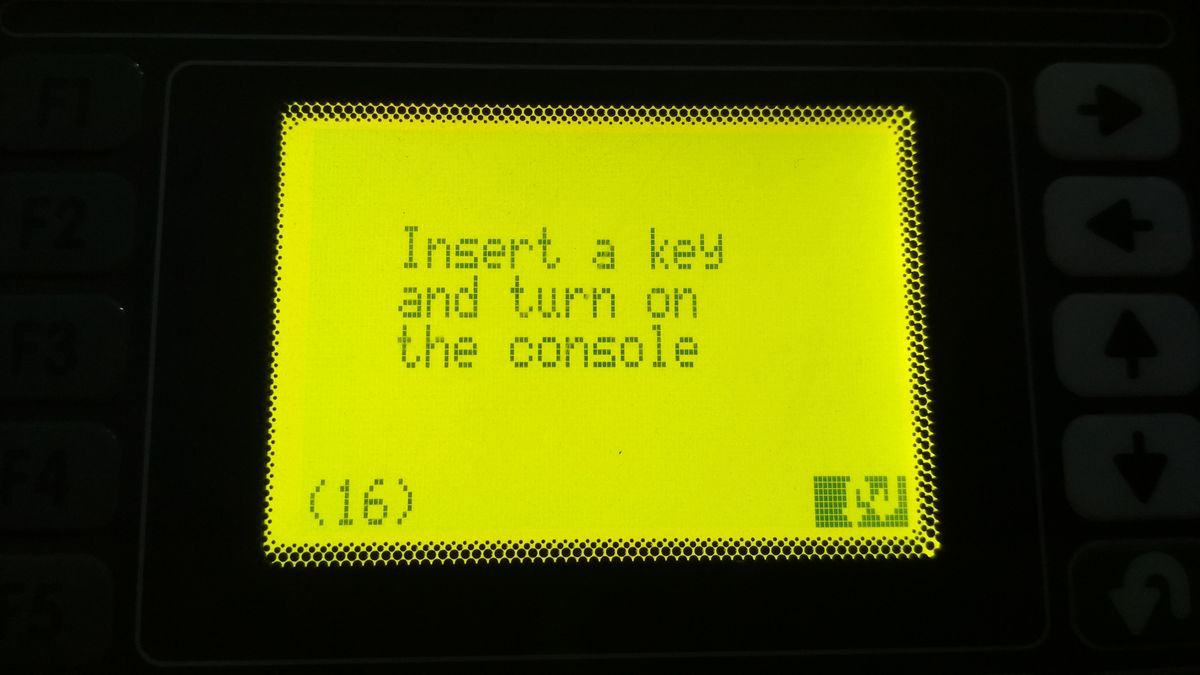

Включаем зажигание нашим новым ключом, с чистым чипом...



Peugeot 206 1.4L KFW - Программирование ключа. Шаг 2

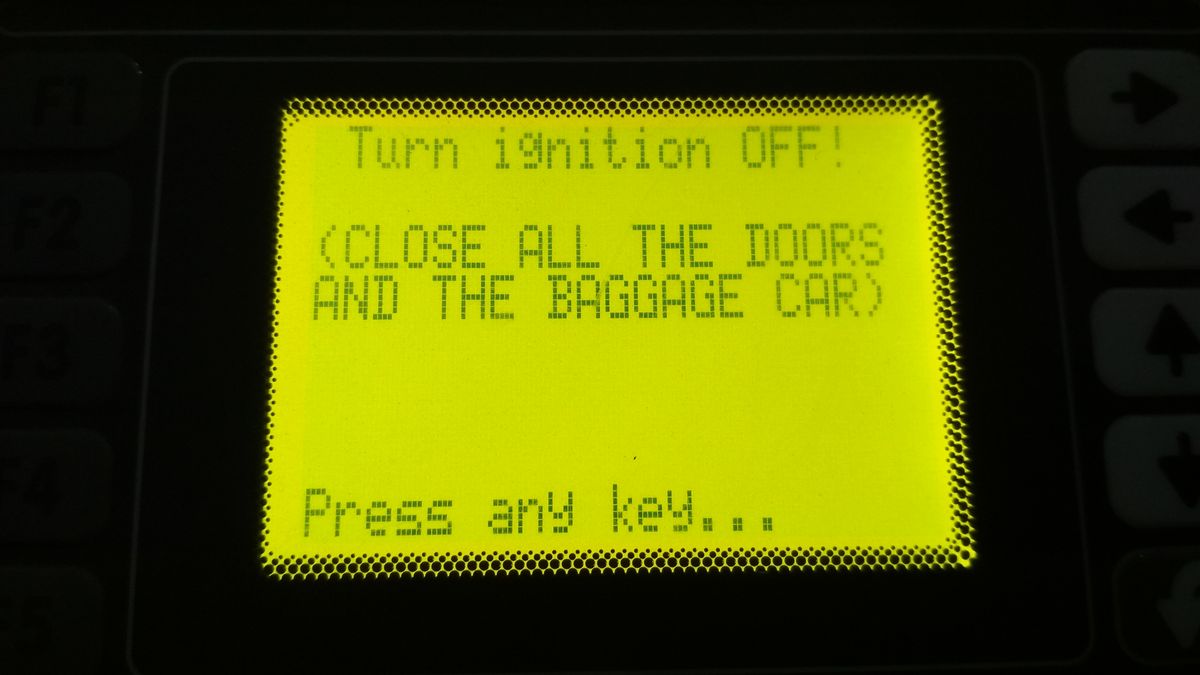

Выключаем зажигание и закрываем все двери и багажник...



Peugeot 206 1.4L KFW - Программирование ключа. Шаг 3

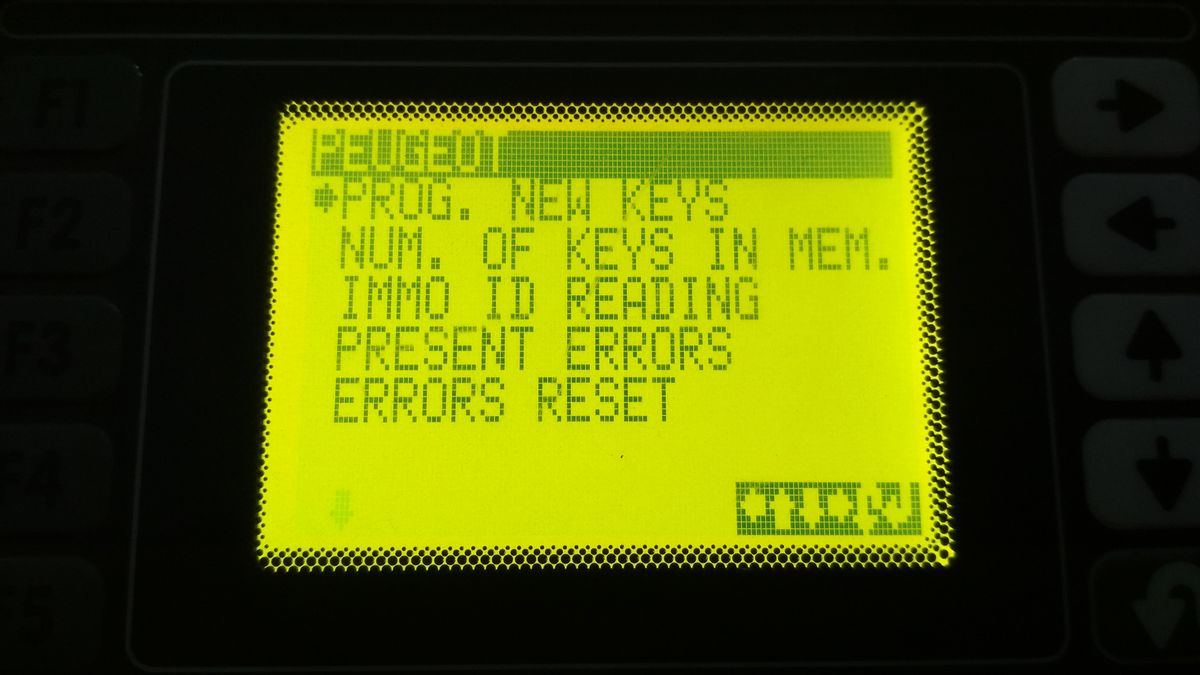

Выбираем программирование новых ключей...



Peugeot 206 1.4L KFW - Программирование ключа. Шаг 4

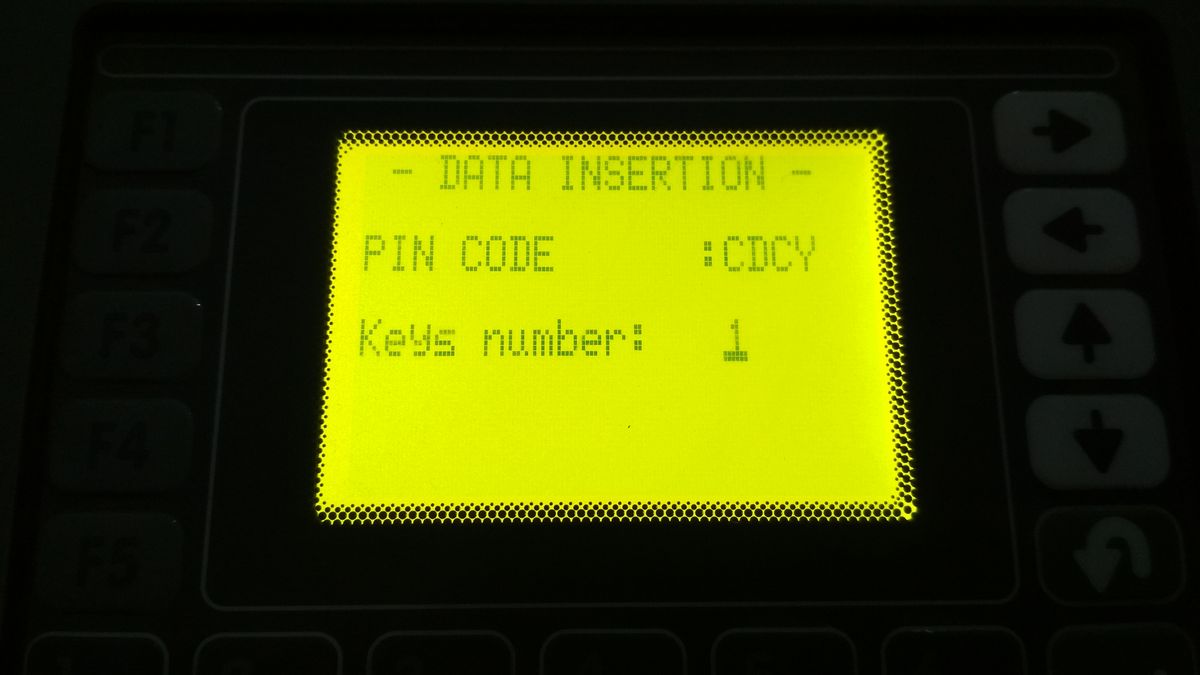

Вводим пин-код и количество ключей, которое будем прописывать...



Peugeot 206 1.4L KFW - Программирование ключа. Шаг 5

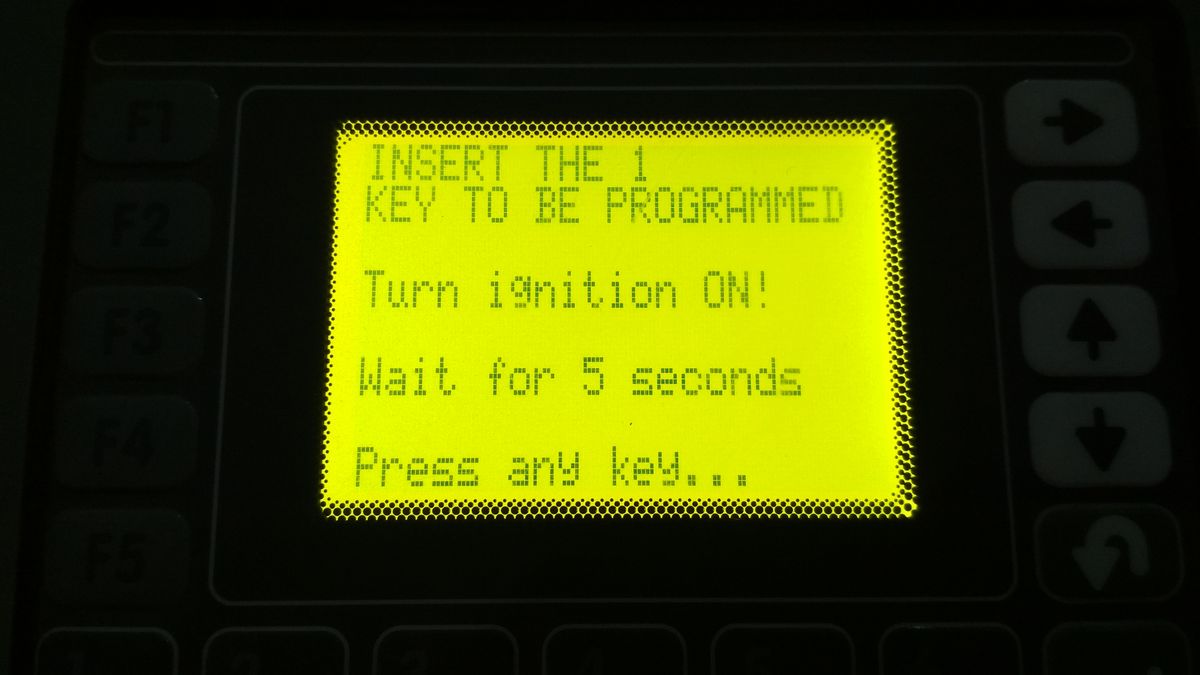

Прибор пишет: "Вставленный ключ был запрограммирован." Включаем зажигание и ждём 5 секунд...

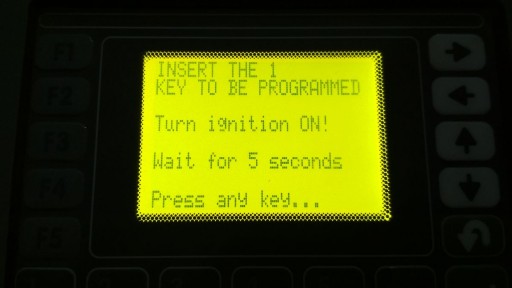

Peugeot 206 1.4L KFW - Программирование ключа. Шаг 6

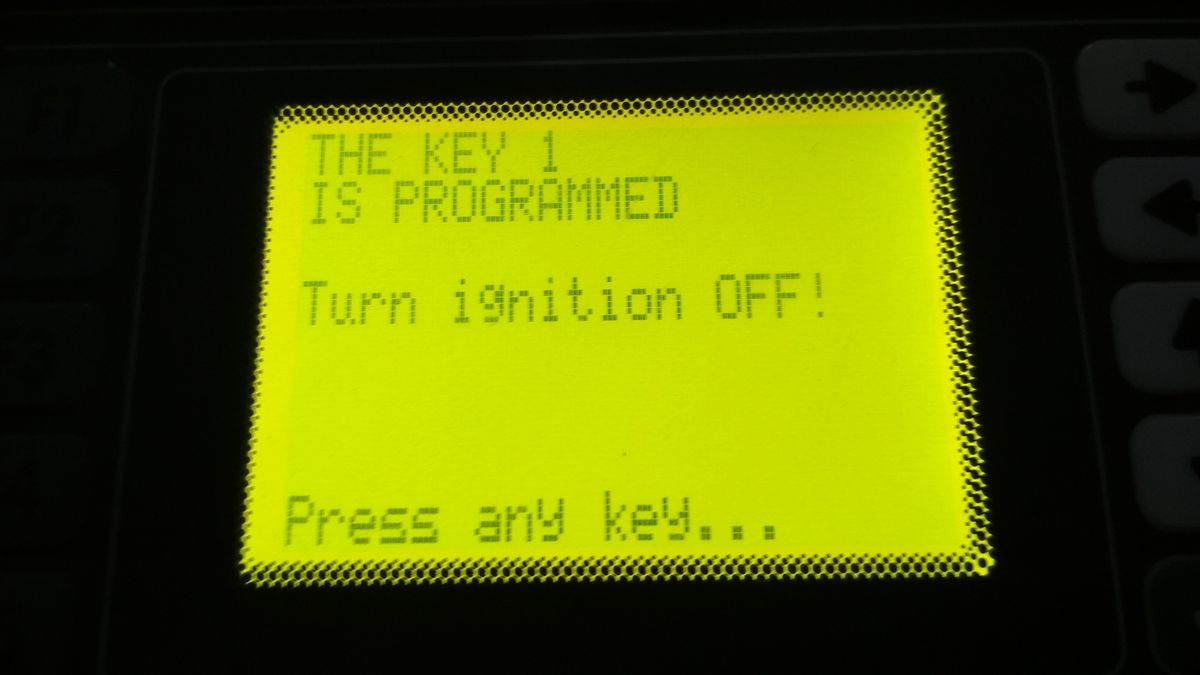

Всё, ключ запрограммирован, выключаем зажигание.

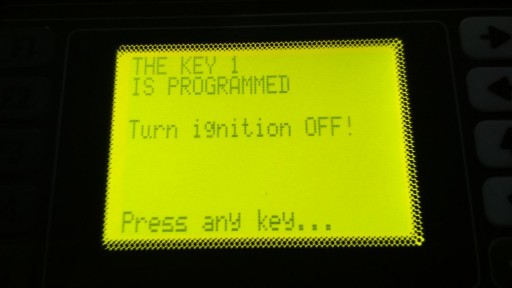

Peugeot 206 1.4L KFW - Программирование ключа. Шаг 7



Возможно, это не самый простой метод прописать ключ в Peugeot 206, но 100% рабочий вариант!



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
