Lexus LX570 5.7L (3UR-FE) Denso 2Gen. Чип-тюнинг и обновление калибровок

Lexus LX570 URJ2## 2016 года выпуска, приехал к нам на перепрошивку ЭБУ двигателя, владельцу не нравилось как автомобиль едет. Подключили компьютер, пробежались сканером по параметрам, придраться было не к чему, поэтому принялись за дело...

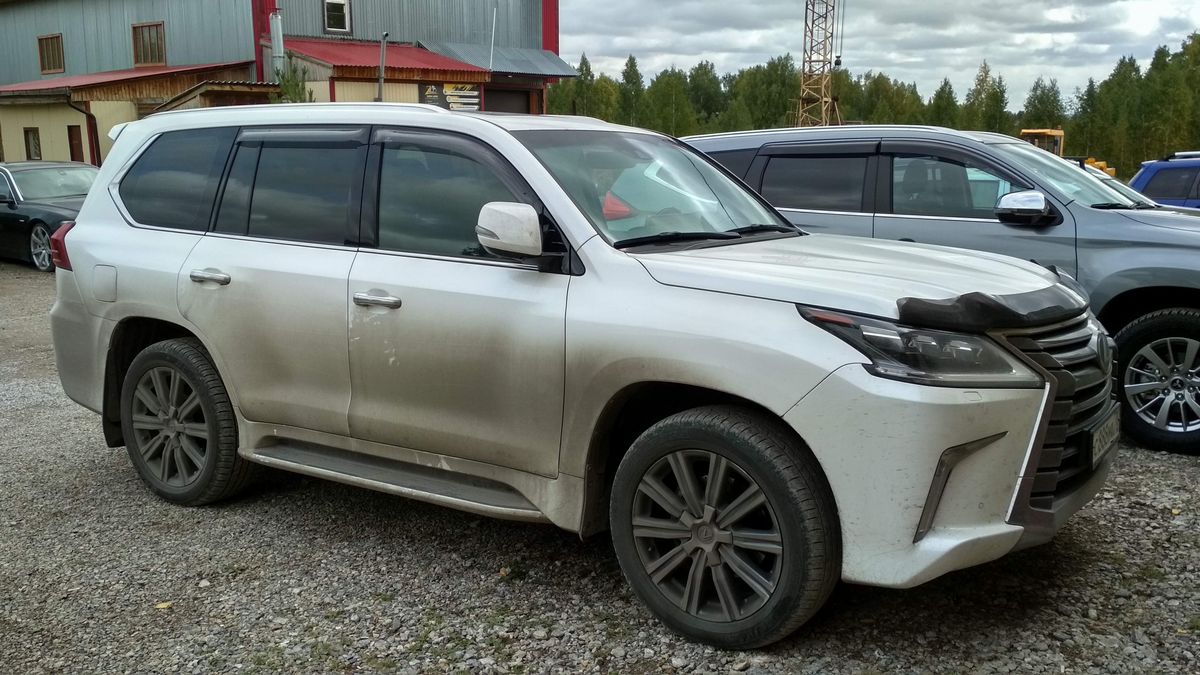

Lexus LX570 URJ201 3UR-FE - Внешний вид автомобиля



Под капотом у этого полноразмерного внедорожника двигатель 3UR-FE...

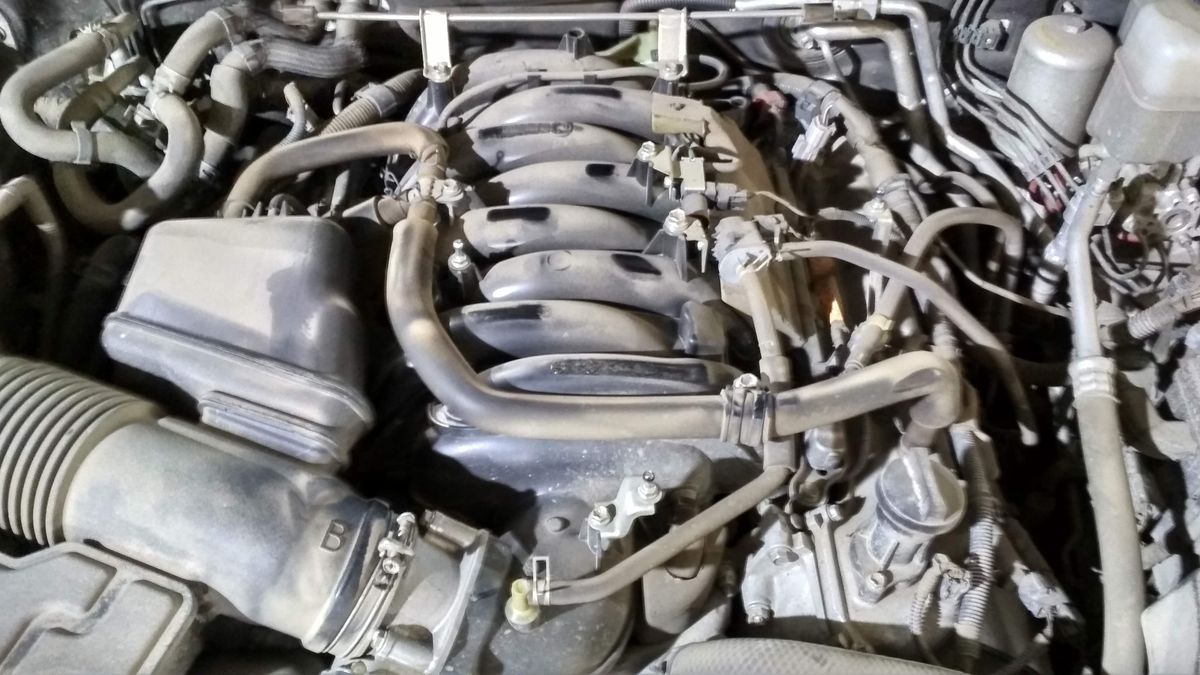

Lexus LX570 URJ201 3UR-FE - Внешний вид двигателя



... имеющий следующие технические характеристики:

  • Объём двигателя - 5663 см.куб.
  • Мощность двигателя - 362 л.с. / 5600 об.мин
  • Крутящий момент - 530 Нм / 3200 об.мин



Lexus LX570 URJ2## 3UR-FE. Прошиваем ЭБУ Denso 2-го поколения



Двигателем управления управляет электронный блок управления Denso 2Gen. (второго поколения). Для смены прошивки снятие и разбор ЭБУ не требуется, всё делается через разъём диагностики OBD-II. Адаптер мы использовали OpenPort 2.0, а загрузчик PCMFlash, с модулем 46:

Модуль 46 - Toyota/Lexus/Scion/Hino - Поколение 2:

  • 76F0196/198/199/219 CAN-bus - Запись, проверка КС.
  • 76F0196/198/199/219 P5-CAN-bus - Чтение, запись, проверка КС
  • 76F0199 GearBox P5-CAN-bus - Чтение, запись, проверка КС

Считываем идентификаторы стока - заводской прошивки...

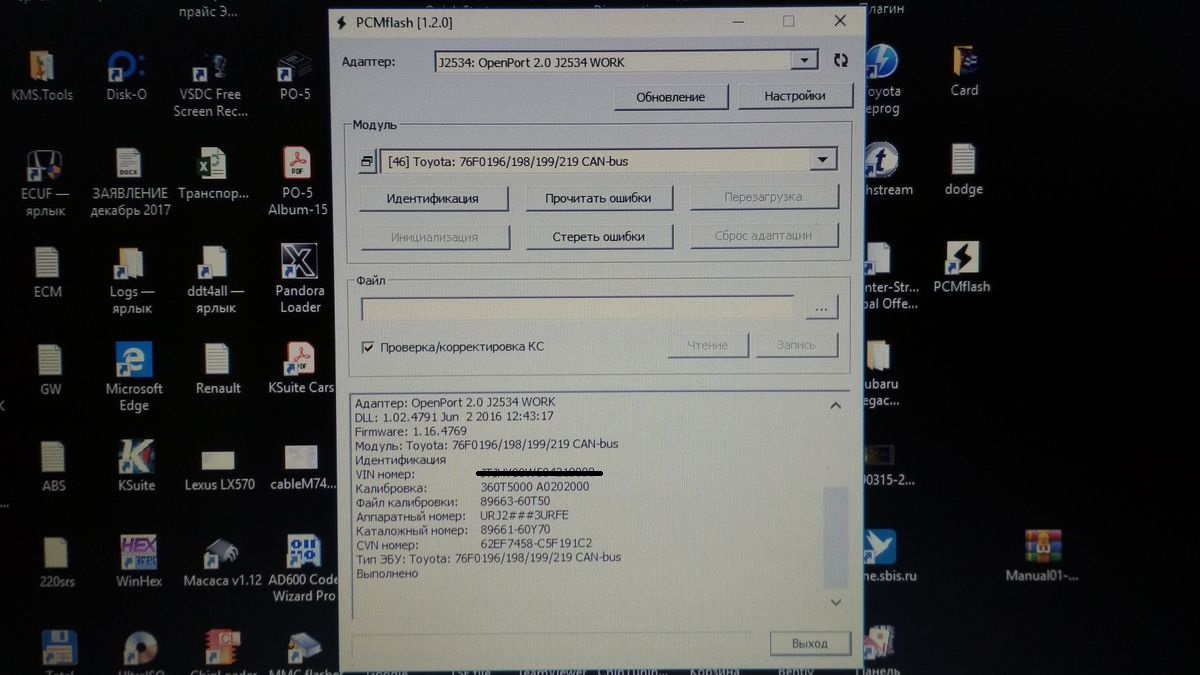

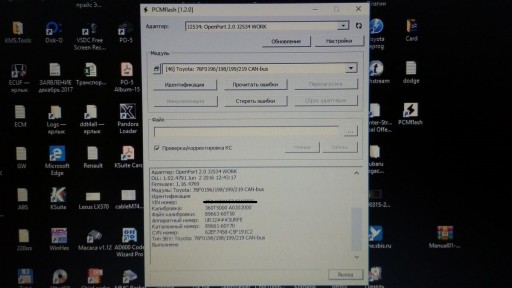

Lexus LX570 URJ201 3UR-FE - Чтение идентификаторов прошивки 89663-60T50



... у нас это 89663-60T50. По этим идентификаторам приобретаем модифицированную прошивку. Желание клиента - динамичная версия с экологическими нормами ЕВРО-2. И начинаем запись:

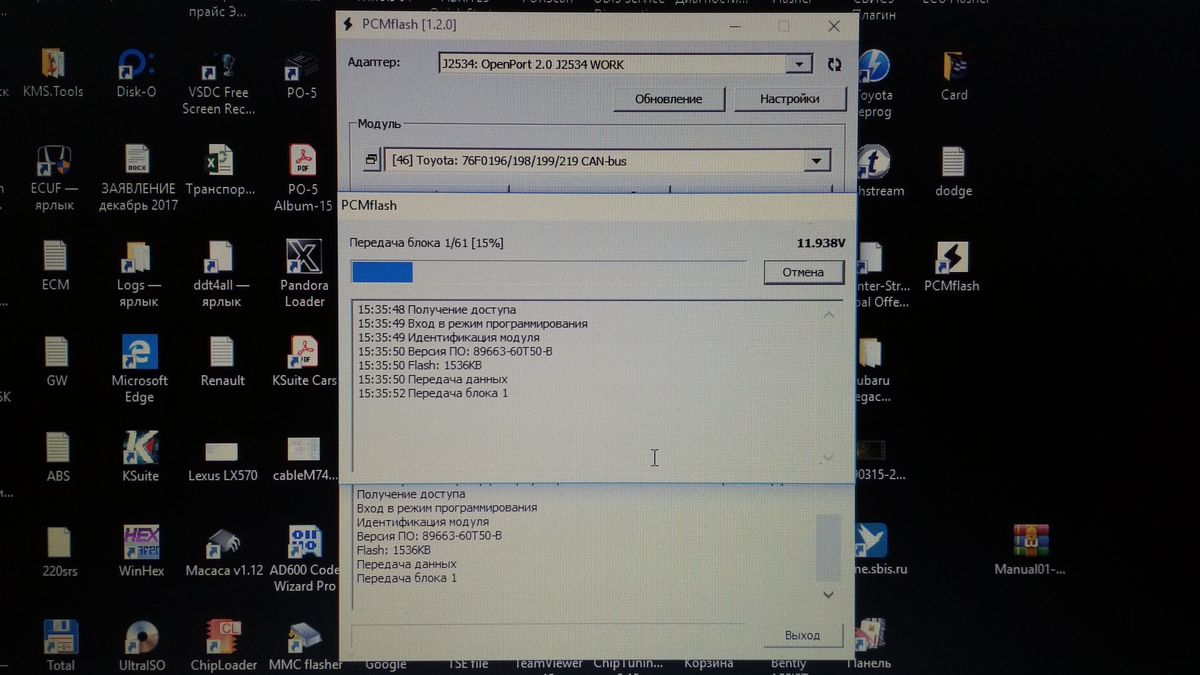

Lexus LX570 URJ201 3UR-FE - Запись модифицированной прошивки ЕВРО-2 89663-60T50

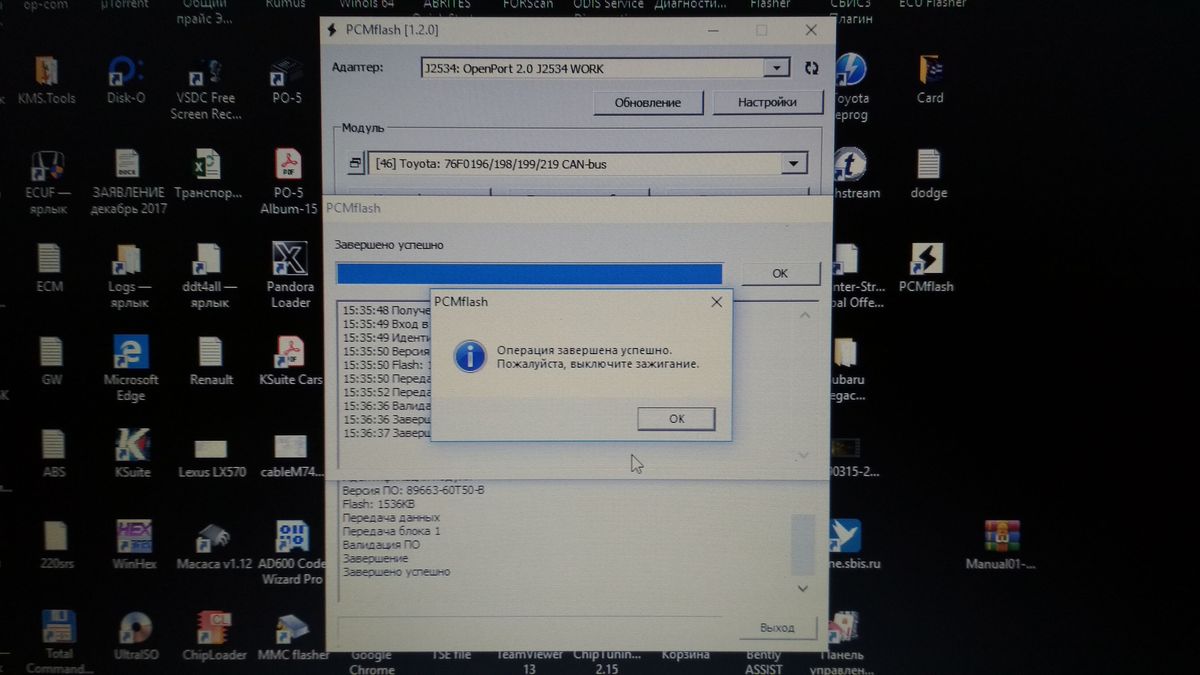

Lexus LX570 URJ201 3UR-FE - Успешная запись модифицированной прошивки 89663-60T50



Ну вот и всё, ЭБУ двигателя получил новую динамичную прошивку. Теперь посмотрим что там у этого Лексуса с блоком управления коробкой передач...



Lexus LX570 URJ2## 3UR-FE. Обновление прошивки ЭБУ АКПП



Подключили к автомобилю ещё разок сканер и прогнали через "Health Check" дилерской программой Techstream.

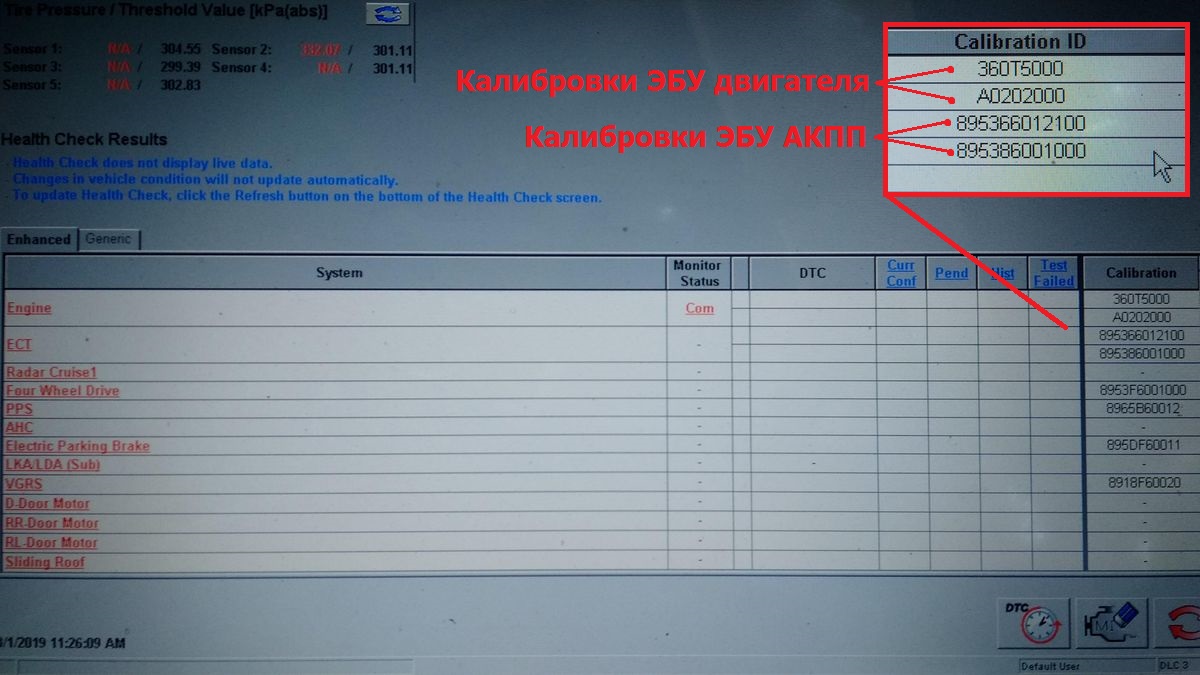

Lexus LX570 URJ201 3UR-FE - Компьютерная диагностика Techstream



Обращаем внимание на номера калибровок... На ЭБУ двигателя калибровки были последней версии, а вот блок управления АКПП можно было обновить.

Вообще на автомобиль, который находился у нас в сервисе, согласно дилерской информации, выходило два бюллетеня технического обслуживания, касающихся обновления программного обеспечения в ЭБУ коробки передач. Поэтому всё по порядку...



Бюллетень CP-0050L-0716

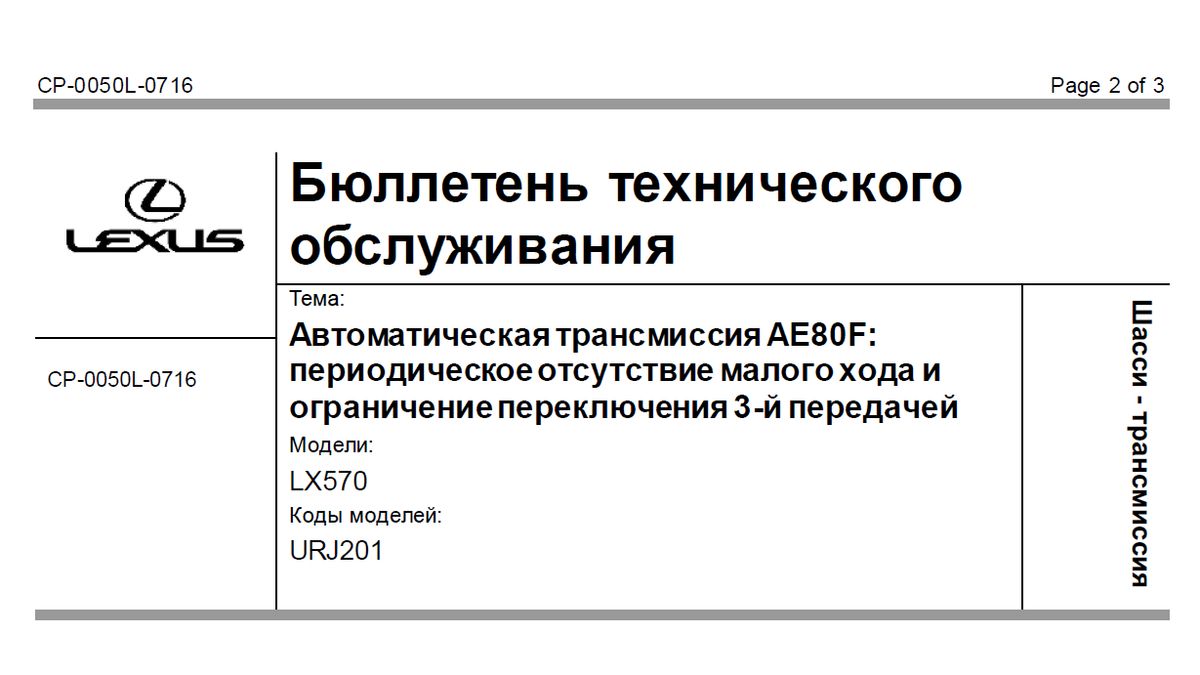

Lexus LX570 URJ201 3UR-FE - Бюллетень CP-0050L-0716. Описание



Автоматическая трансмиссия AE80F: Периодическое отсутствие малого хода и ограничение переключения 3-й передачей.

Описание проблемы:

  1. Периодическое отсутствие малого хода после выключения двигателя. Автомобиль начинает двигаться, только когда частота вращения коленчатого вала двигателя превышает примерно 2000 об/мин.
  2. Когда водитель выбирает режим D, а автомобиль движется накатом на спуске без нажатия на педаль акселератора, со скоростью примерно 13-14 км/ч, при температуре охлаждающей жидкости ниже 40, автоматическая трансмиссия переходит в аварийный режим работы и не переключается выше 3-й передачи. При этом регистрируется код ошибки P2817 - Несоответствующие параметры электромагнитного клапана регулировки давления или заклинивание клапана.

Изменения в программное обеспечении:

  1. Изменены параметры перехода в аварийный режим работы на основании количества выключений двигателя, от 1 до 3 раз.
  2. Изменена логика регистрации кода неисправности P2817.

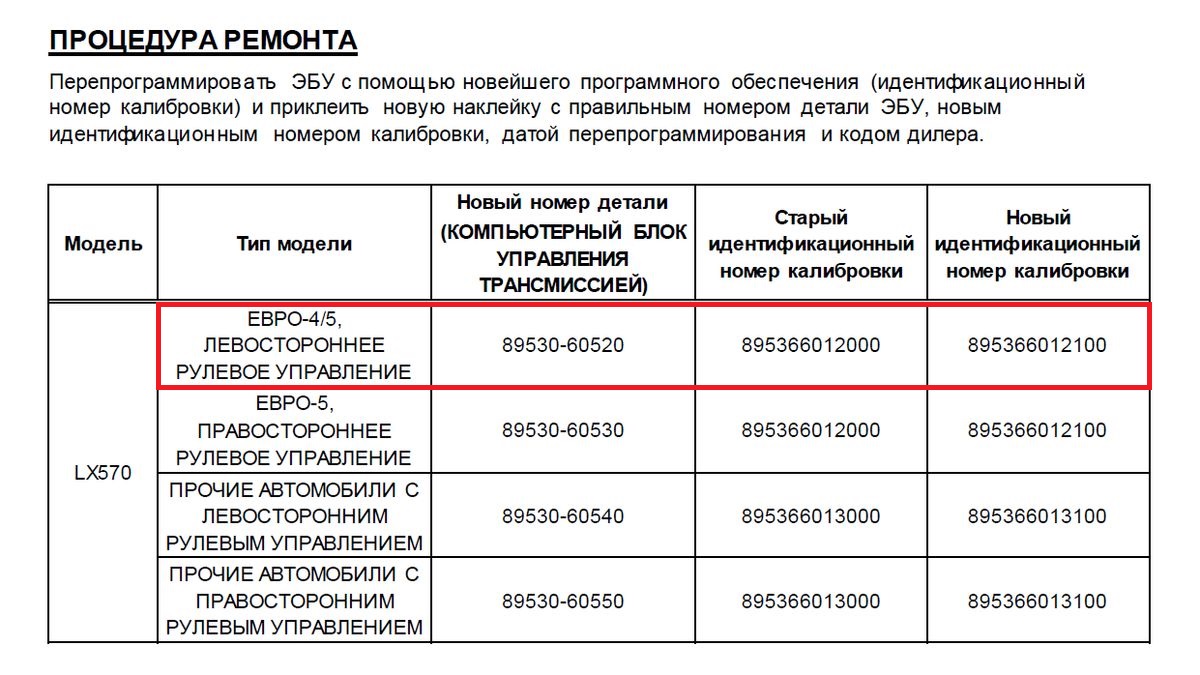

Lexus LX570 URJ201 3UR-FE - Бюллетень CP-0050L-0716. Номера калибровок



У нашего "подопечного" каталожный номер блока управления АКПП 89530-60520, а номер калибровок 895366012100, то есть  согласно этому бюллетеню, уже обновлённый. Кстати, файл калибровок с этим новым идентификационным номером доступен для скачивания...

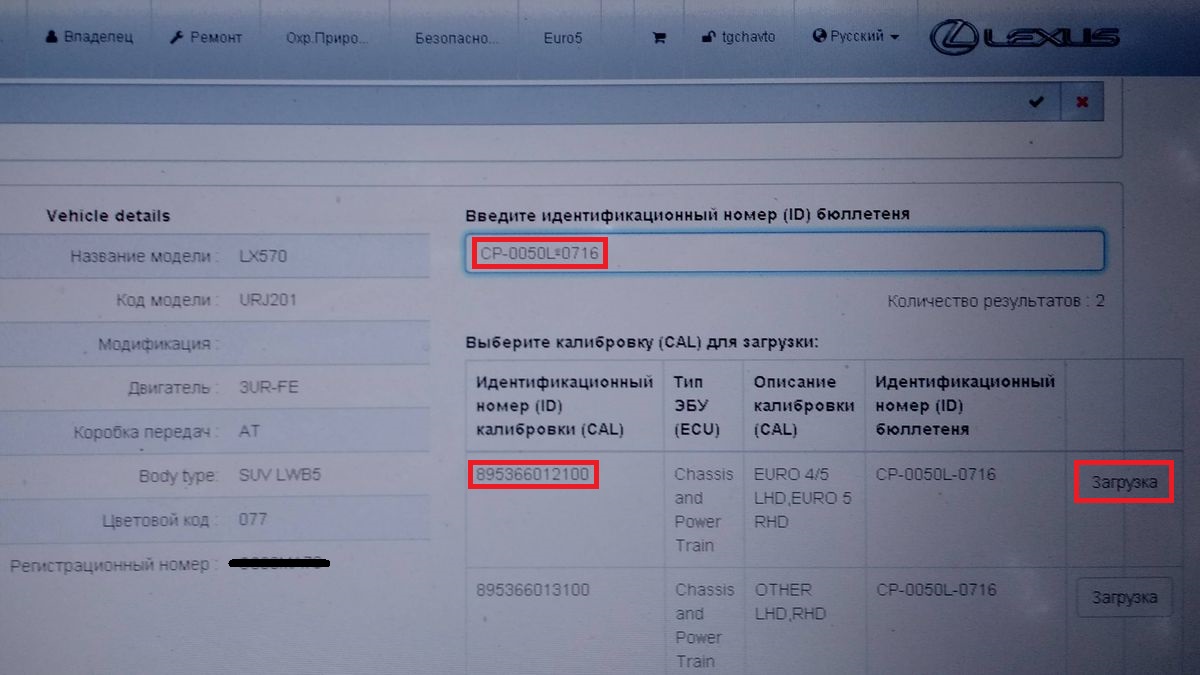

Lexus LX570 URJ201 3UR-FE - Бюллетень CP-0050L-0716. Скачать файл калибровок



... только смысла в этом нет, потому как уже позже вышли новые бюллетень и соответственно обновления для этого блока.



Бюллетень CP-0003L-0117

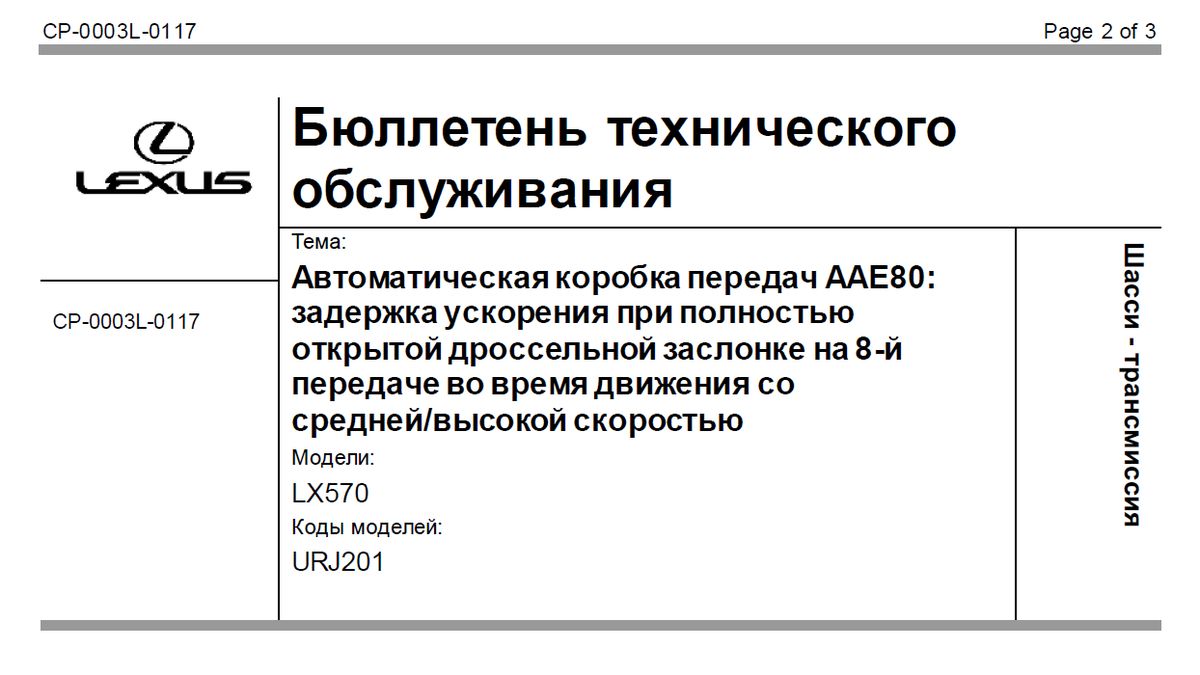

Lexus LX570 URJ201 3UR-FE - Бюллетень CP-0003L-0117. Описание



Автоматическая коробка передач AAE80: Задержка ускорения при полностью открытой дроссельной заслонке на 8-й передаче, во время движения со средней или высокой скоростью.

Описание проблемы:

  • Задержка ускорения при полностью открытой дроссельной заслонке на 8-й передаче, во время движения со средней или высокой скоростью. Это явление характерно для автомобилей, оснащенных 8-ступенчатой автоматической коробкой передач AE80F.

Изменения в программное обеспечении:

  • Изменён алгоритм управления переключением передач, в программном обеспечении автоматической коробки передач.

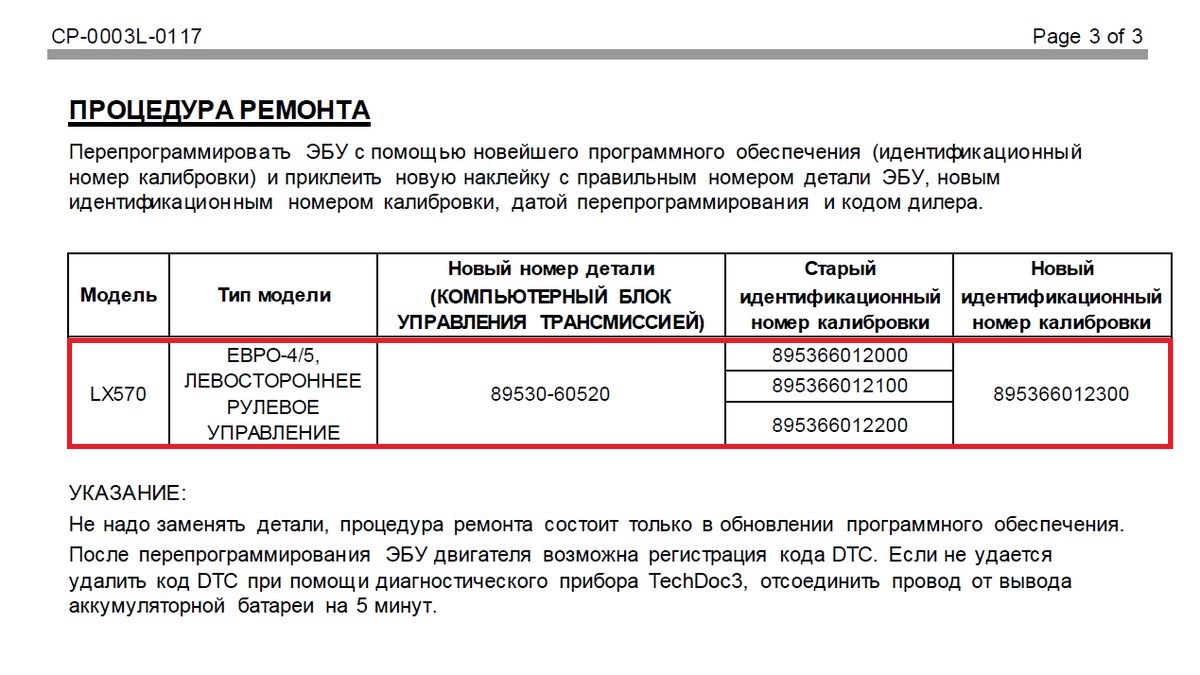

Lexus LX570 URJ201 3UR-FE - Бюллетень CP-0003L-0117. Номера калибровок



В третьем столбце видим номер нашего блока 89530-60520, в четвёртом номер наших калибровок 895366012100, а в пятом номер новых калибровок 895366012300, которые так же доступны для скачивания...

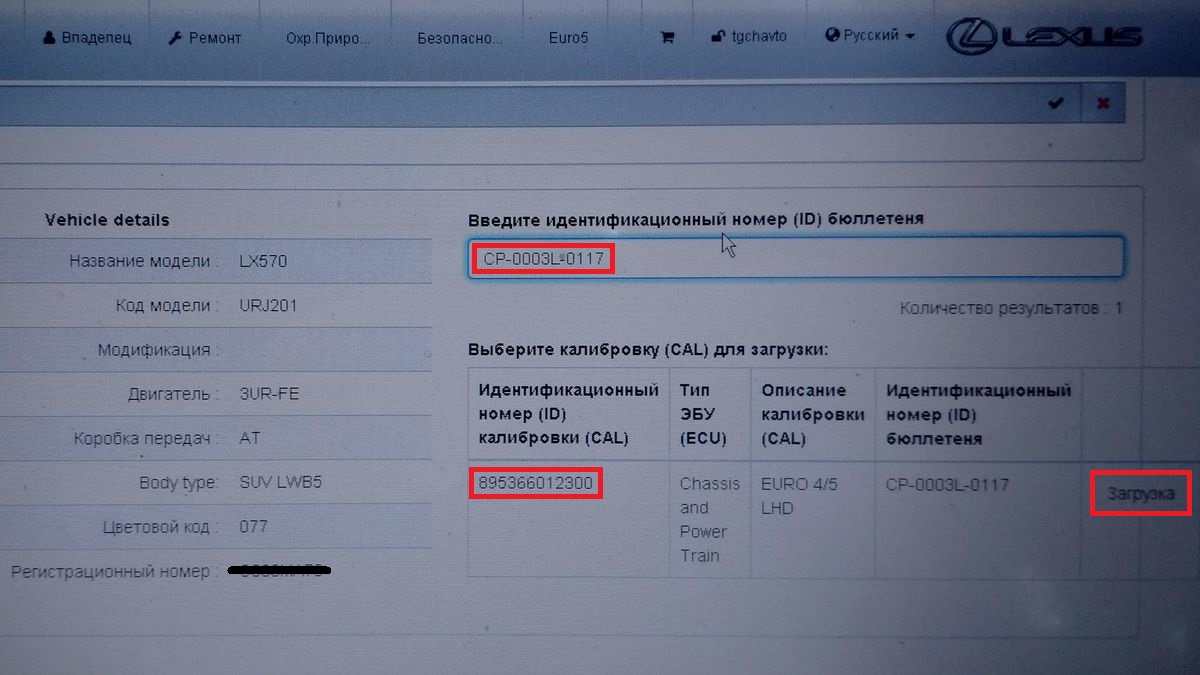

Lexus LX570 URJ201 3UR-FE - Бюллетень CP-0003L-0117. Скачать файл



Lexus LX570 URJ2## 3UR-FE. Calibration Update Wizard



Обновление прошивки на различных блоках Toyota и Lexus через утилиту Calibration Update Wizard, это тема для отдельного разговора, который обязательно состоится в будущем )) Ну а пока скажу лишь, что если номера калибровок для обновления выбраны правильно, то на экране монитора вы увидите окно с надписью:

"Selected Calibration file is authorized to update this vihicle. Press NEXT to continue" - Выбранный файл калибровки авторизован для обновления этого транспортного средства. Нажмите ДАЛЕЕ, чтобы продолжить.

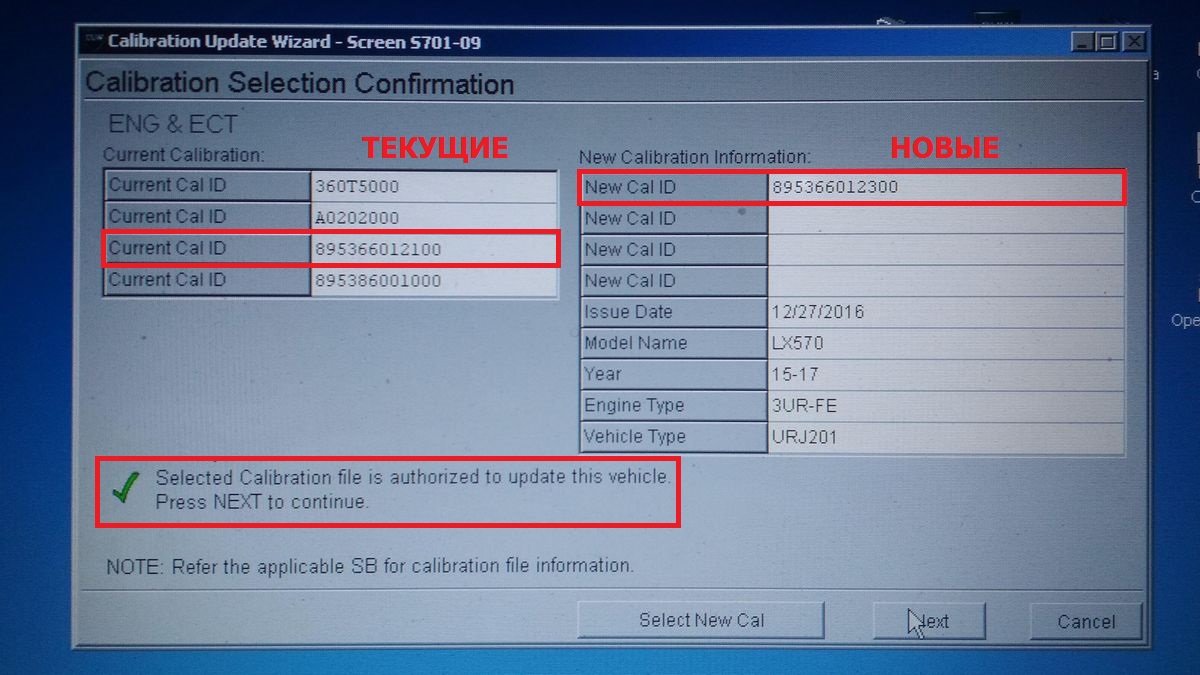

Lexus LX570 URJ201 3UR-FE - Обновление калибровок ЭБУ АКПП



На этом наша работа закончилась, ждём отзыва клиента ))



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
