Mitsubishi Outlander XL - Ремонт датчика угла поворота руля. Ошибки C1219 и C2205

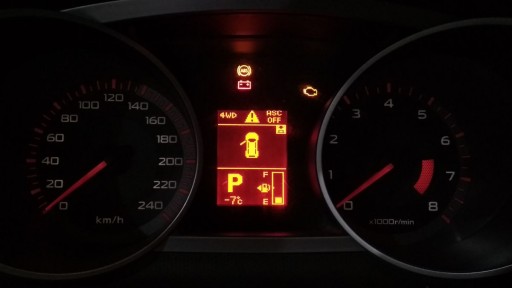

Mitsubishi Outlander XL 3.0L (6B31) 2008-го года выпуска, появился в нашем сервисе с горящими, на панели приборов, индикаторами ABS и ASC OFF - то есть антиблокировочная система тормозов (Anti-lock Braking System) и динамическая система курсовой устойчивости (Active Stability Control) не работали.
Практически любой ремонт современного автомобиля начинается с компьютерной диагностики. Подключаем к автомобилю сканер и соединяемся с блоком управления тормозами...

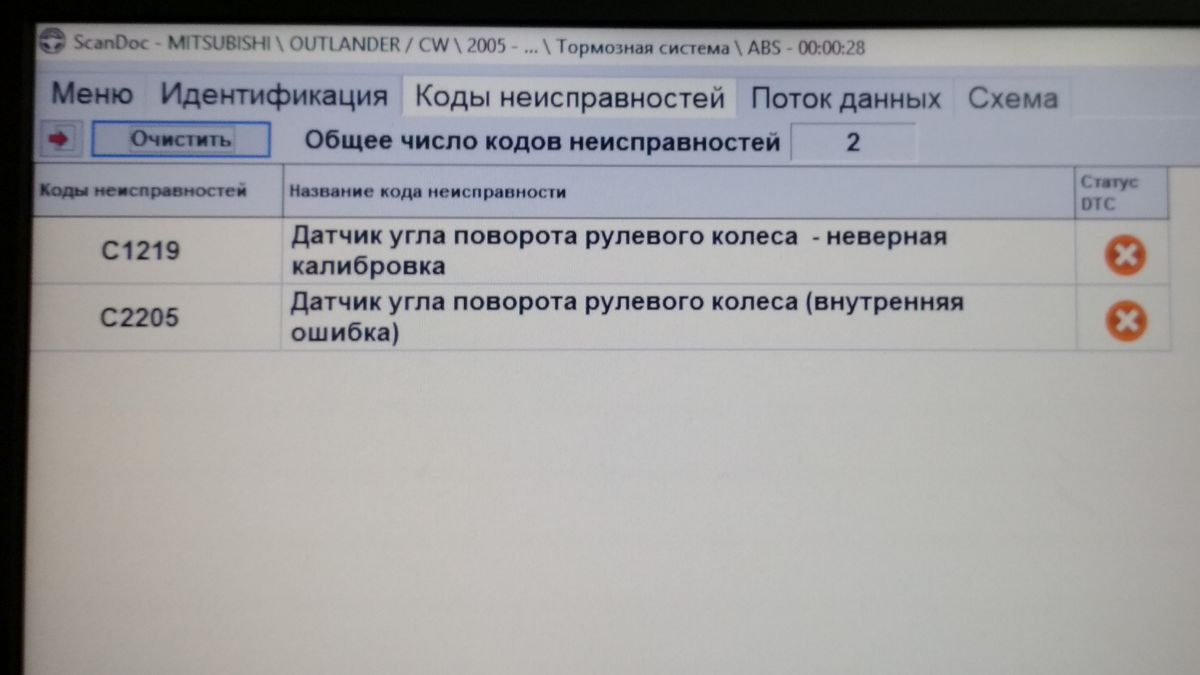

... в системе ABS/ASC присутствовали два кода неисправностей:
- C1219 - Датчик угла поворота рулевого колеса - неверная калибровка
- C2205 - Датчик угла поворота рулевого колеса - внутренняя ошибка

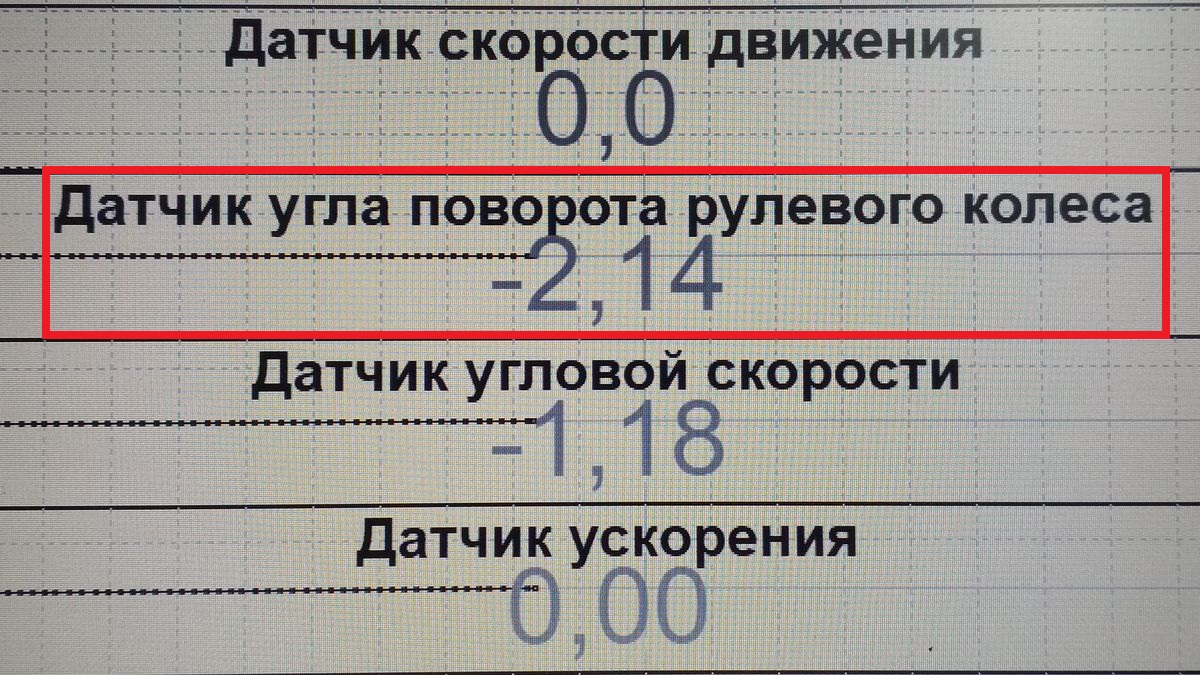

... кроме того, значение датчика угла поворота рулевого колеса, не изменялось, а его калибровка не проходила и заканчивалась надписью "Ошибкой функции".
Mitsubishi Outlander XL. Снимаем и разбираем SAS

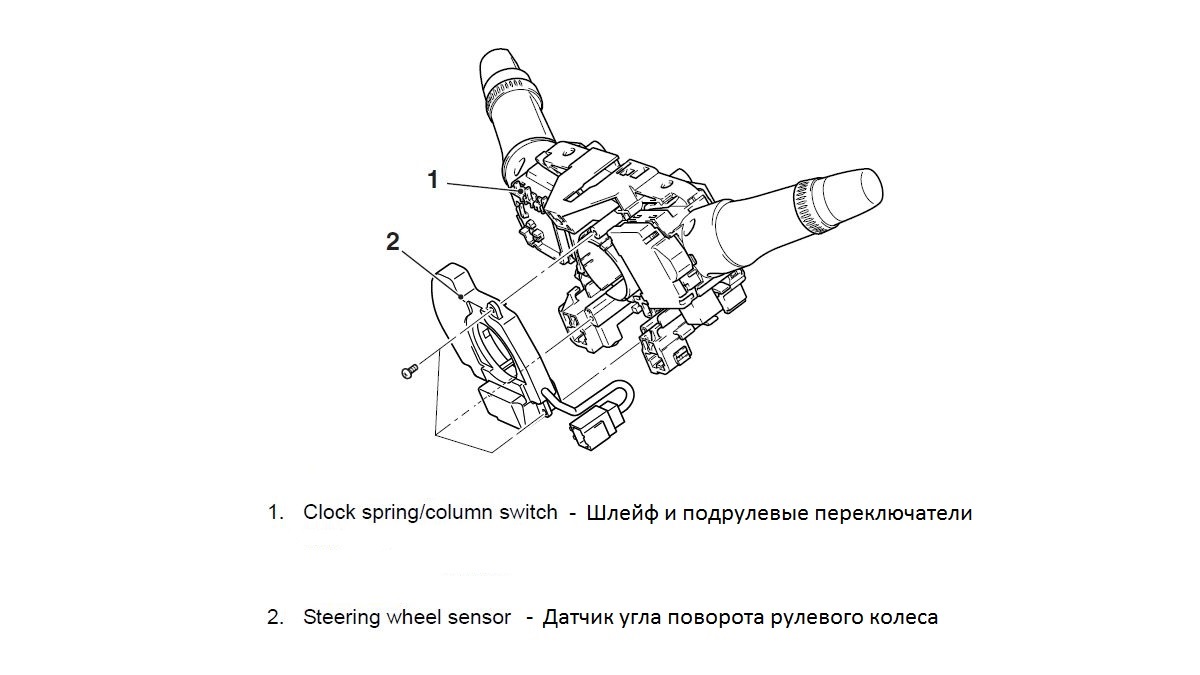

Датчик угла поворота рулевого колеса, он же Steering Angle Sensor (SAS) расположен на рулевом валу и крепится к группе подрулевых переключателей...

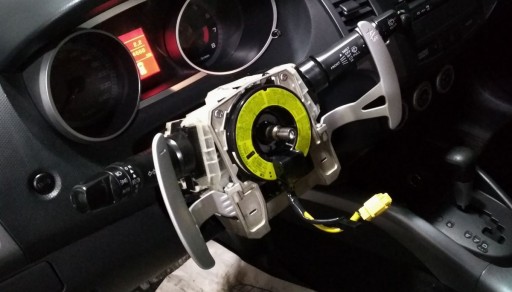

Соответственно чтобы его снять, нужно: снять подушку безопасности водителя; снять рулевое колесо...

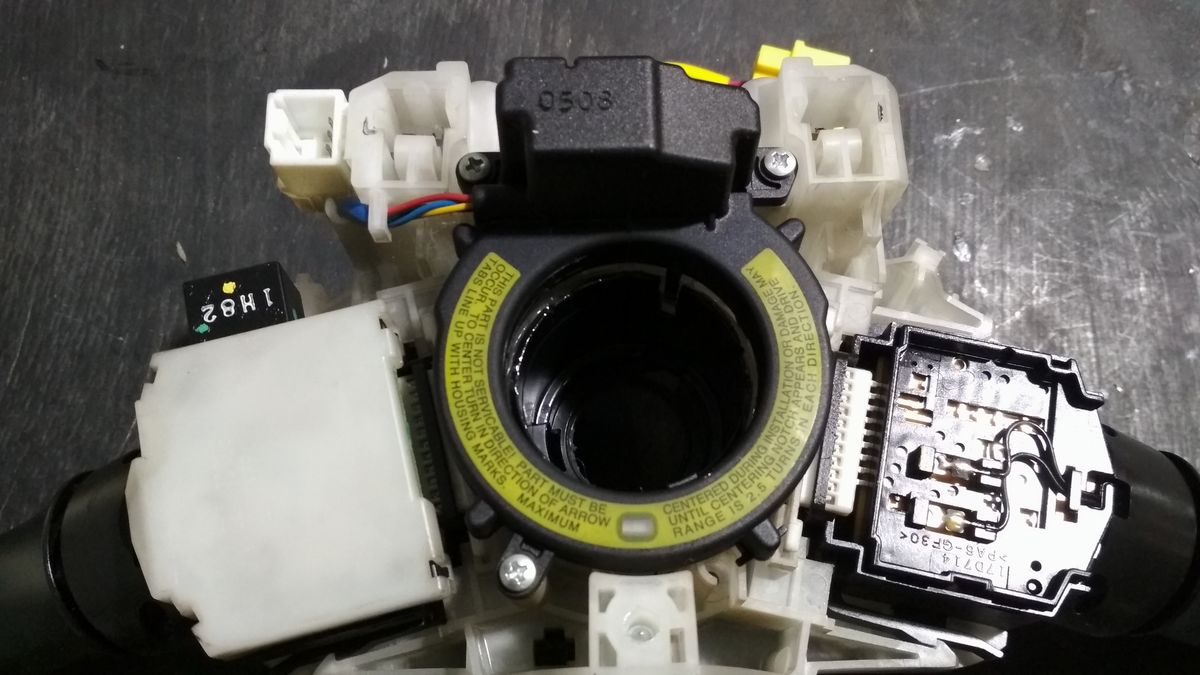

... затем откручиваем переключатели круиз-контроля и снимаем подрулевые переключатели света и стеклоочистителей, вместе с датчиком, в сборе...

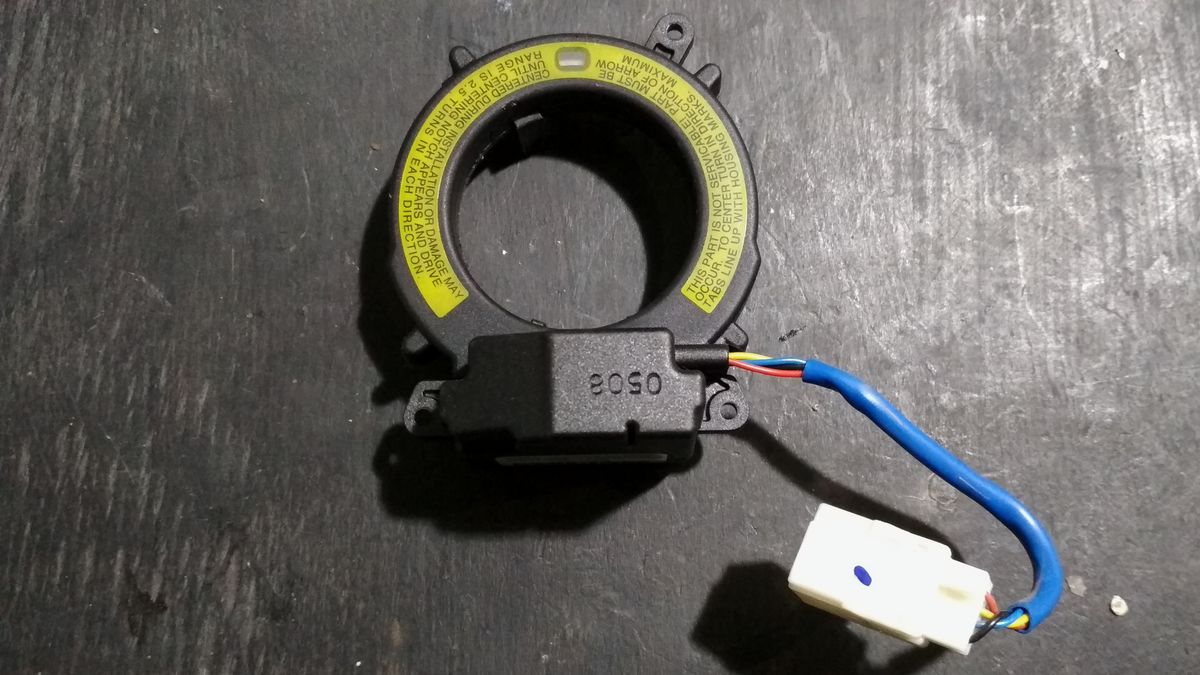

Далее откручиваем три шурупа и снимаем датчик...

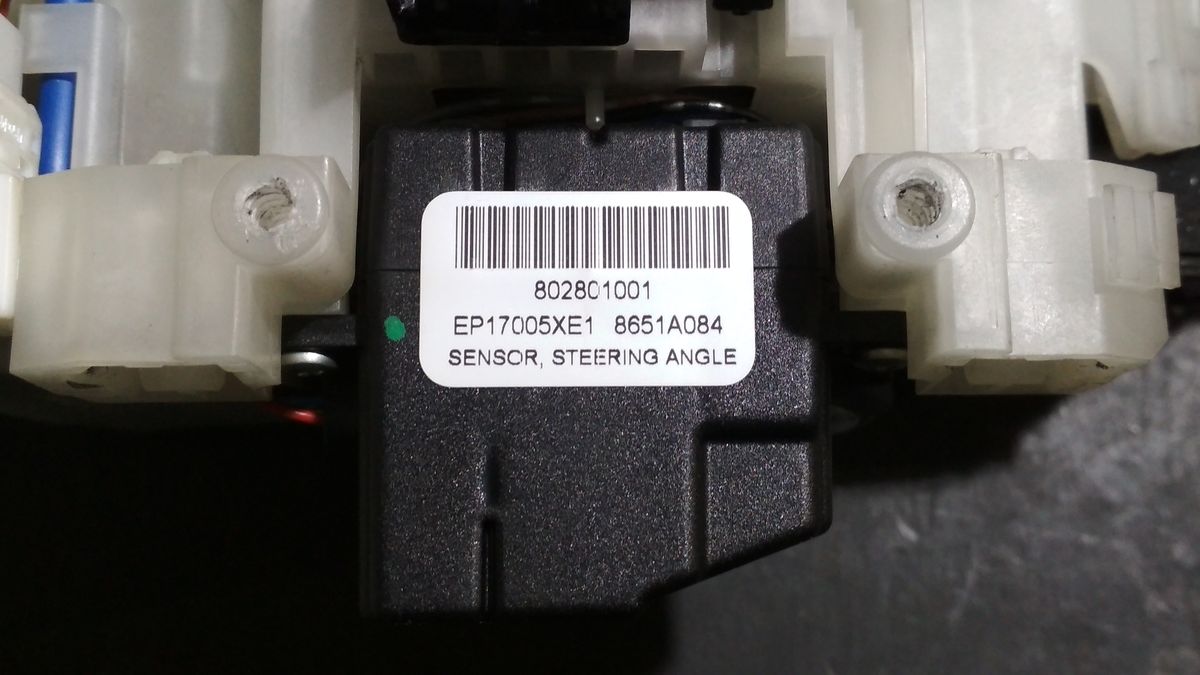

- Mitsubishi 8651A084 EP17005XE1 802801001
- Sensor, Steering Angle

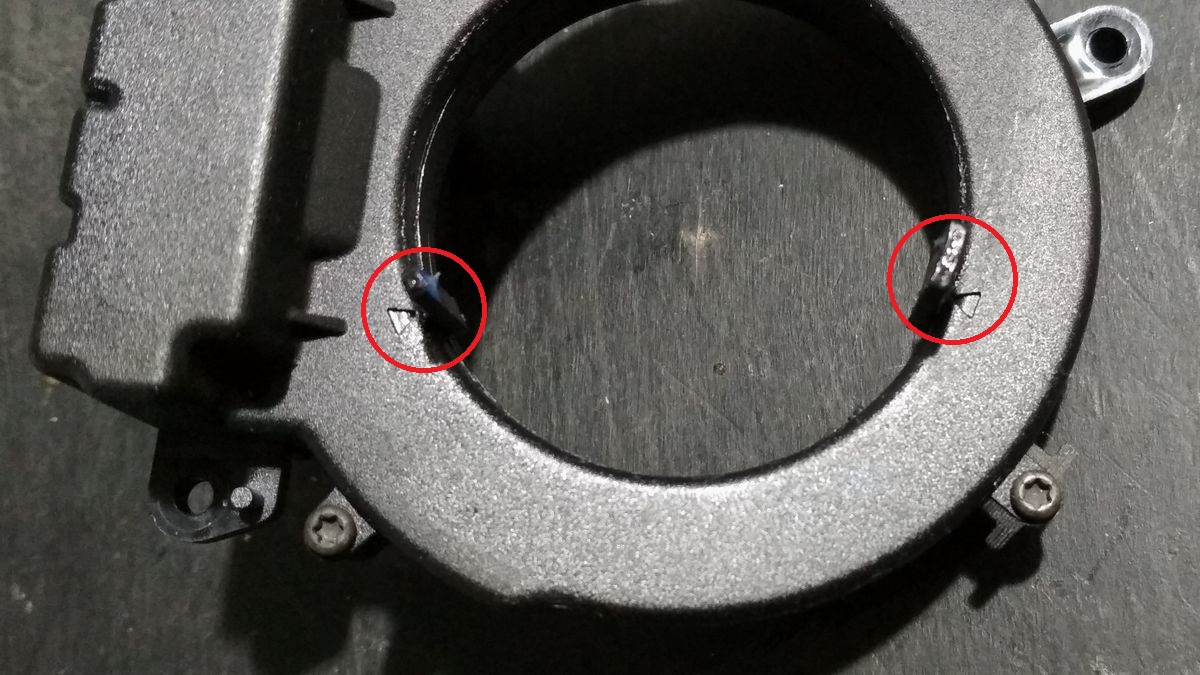

Теперь аккуратно разбираем его, запоминая каждый шаг и постоянно держа в голове, что у нас в руках очень сложное электронное устройство, с оптическими элементами, задающим диском и микроконтроллерами )) Наша цель - добраться до микросхемы памяти EEPROM 24C02.

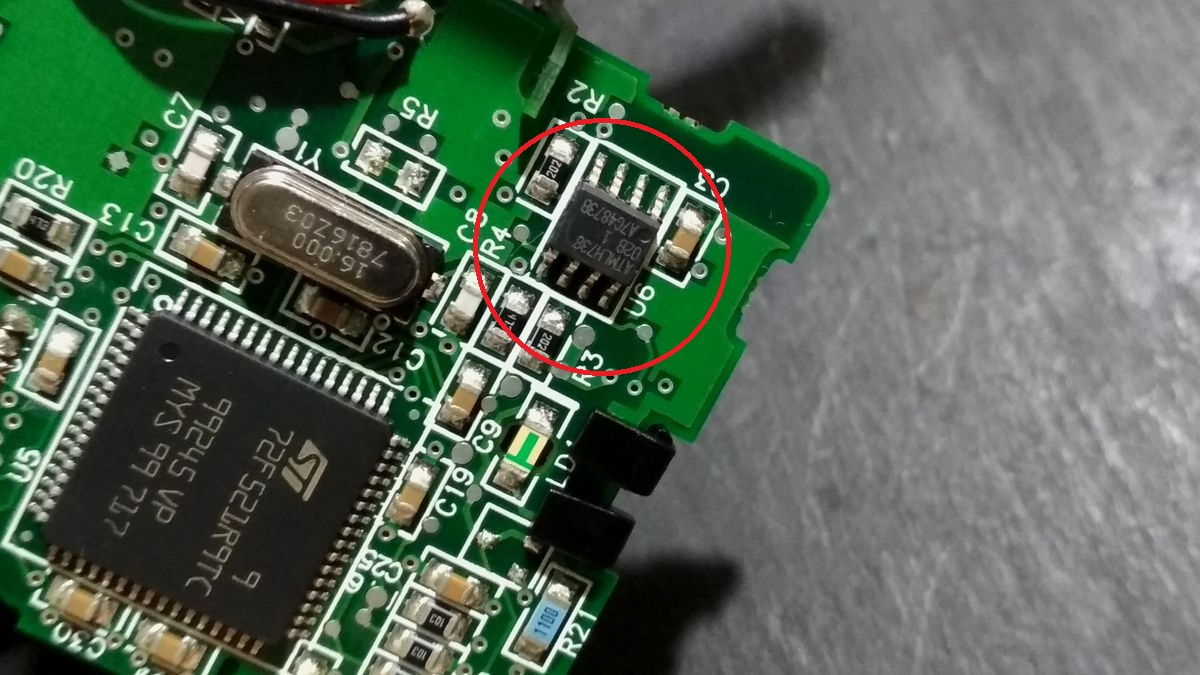

Итак, вот то, ради чего мы снимали и разбирали датчик угла поворота рулевого колеса - микросхема ATMLH738 02B 1 - она же еепром 24c02.
Mitsubishi Outlander XL. Восстанавливаем и калибруем SAS

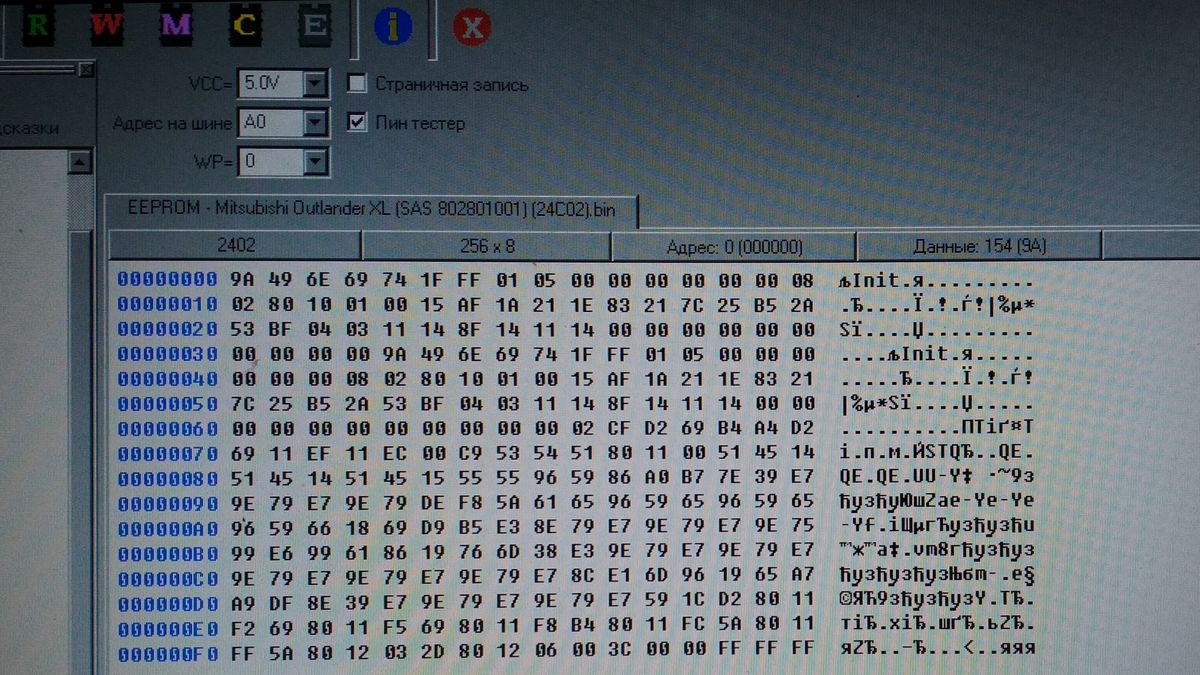

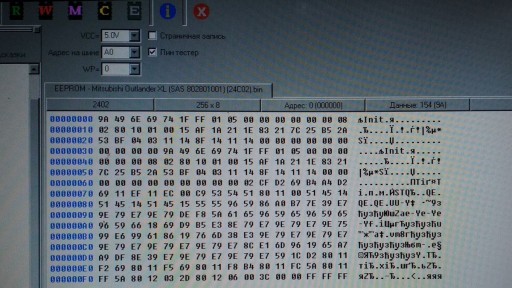

Выпаиваем микросхему памяти EEPROM 24c02 и с помощью программатора, у нас это IProg+, считываем с неё данные - дамп...

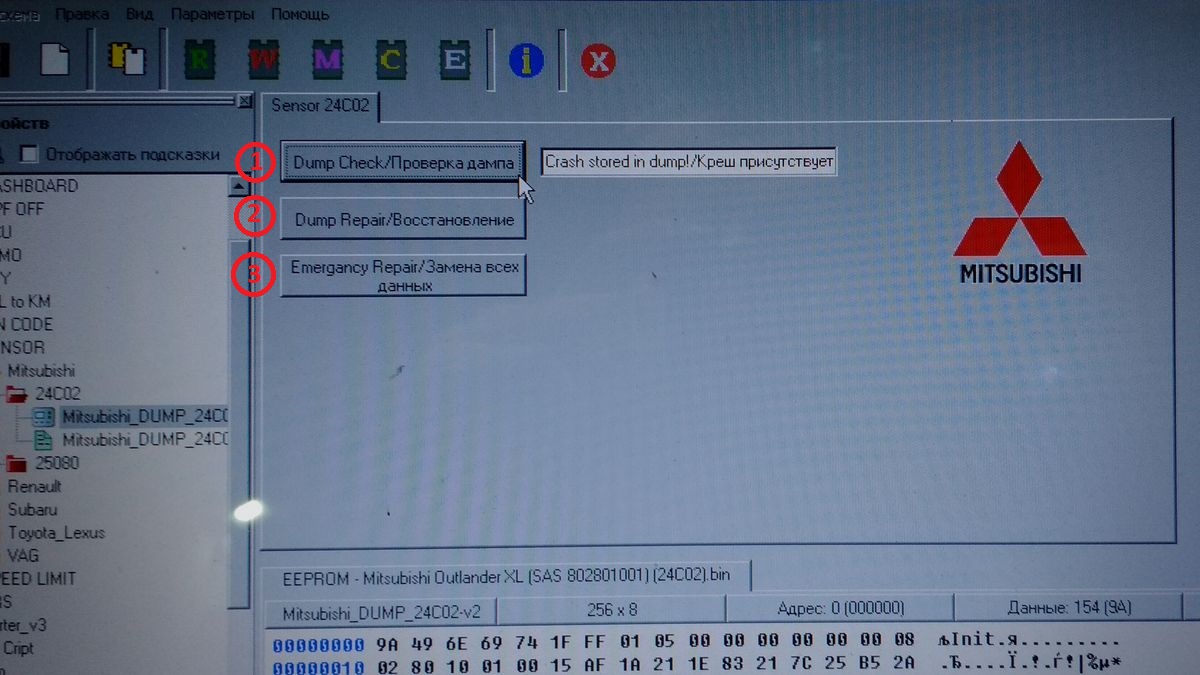

С помощью специальной утилиты (калькулятора, скрипта) нужно отредактировать этот дамп...
В калькуляторе есть три кнопки:
- Dump check / Проверка дампа
- Dump repair / Восстановление
- Emegency Repair / Замена всех данных
Загружаем дамп в калькулятор и нажимаем сначала кнопку "1", а потом "2". После чего записываем результат обратно в микросхему, собираем датчик и ставим его на место, в автомобиль.
Инициализация и калибровка датчика угла поворота руля
К сожалению, правка прошивки в датчике, не решает вопрос с кодами неисправности полностью, необходима калибровка утилитами диагностического сканера, короче надо "допилить".
Подключаем сканер к автомобилю и соединяемся с "Steering angle sensor", идём у утилиты и выбираем "Калибровка датчика угла поворота рулевого колеса"...

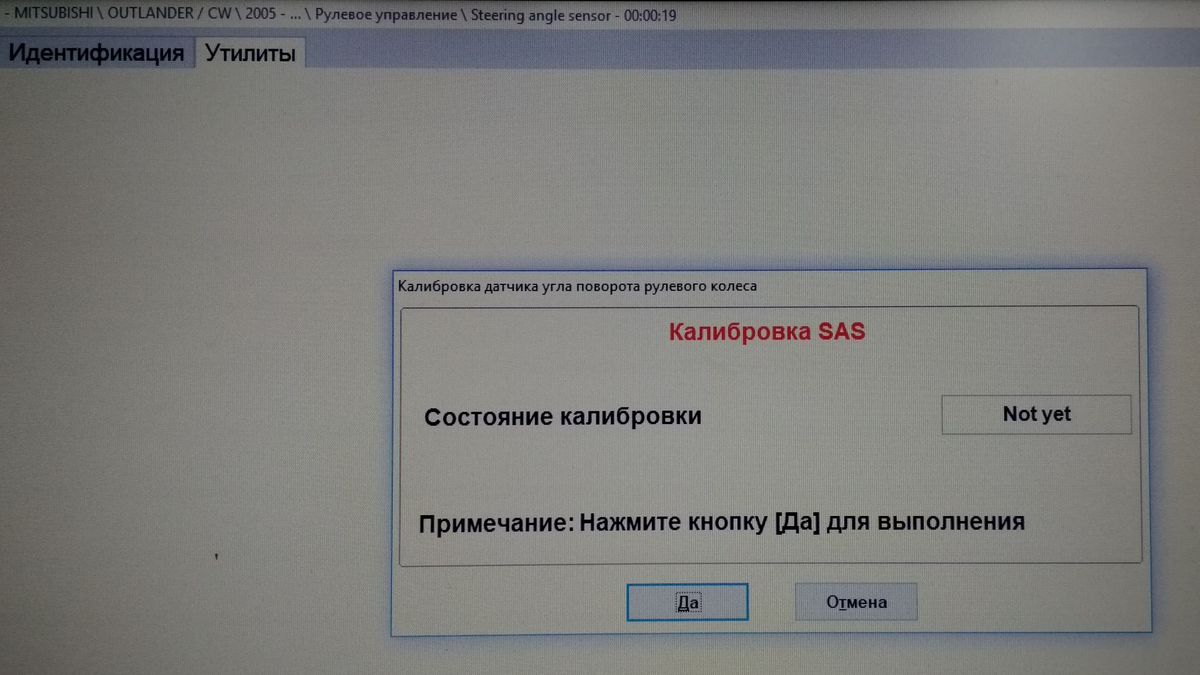

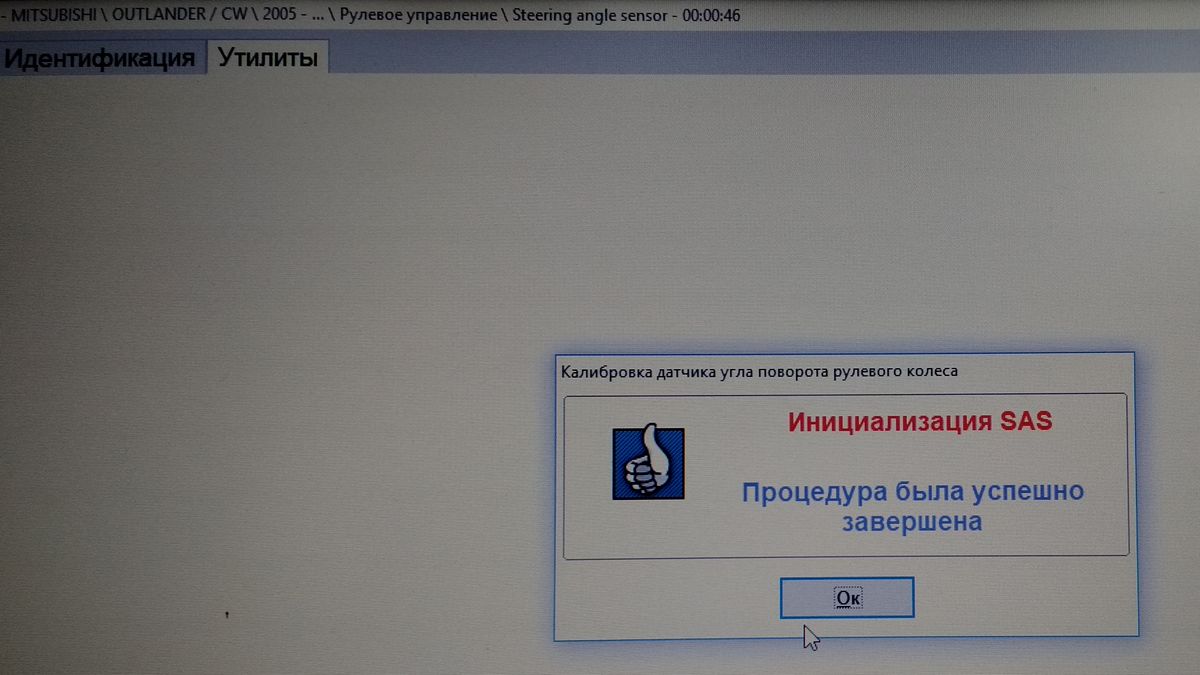

Видим состояние калибровки "No yet" - ещё не выполнена. Нажимаем кнопку "Да" и ждём появления надписи "Инициализация произведена успешно".
Теперь соединяемся с блоком управления тормозами и курсовой устойчивости ABS/ASC...

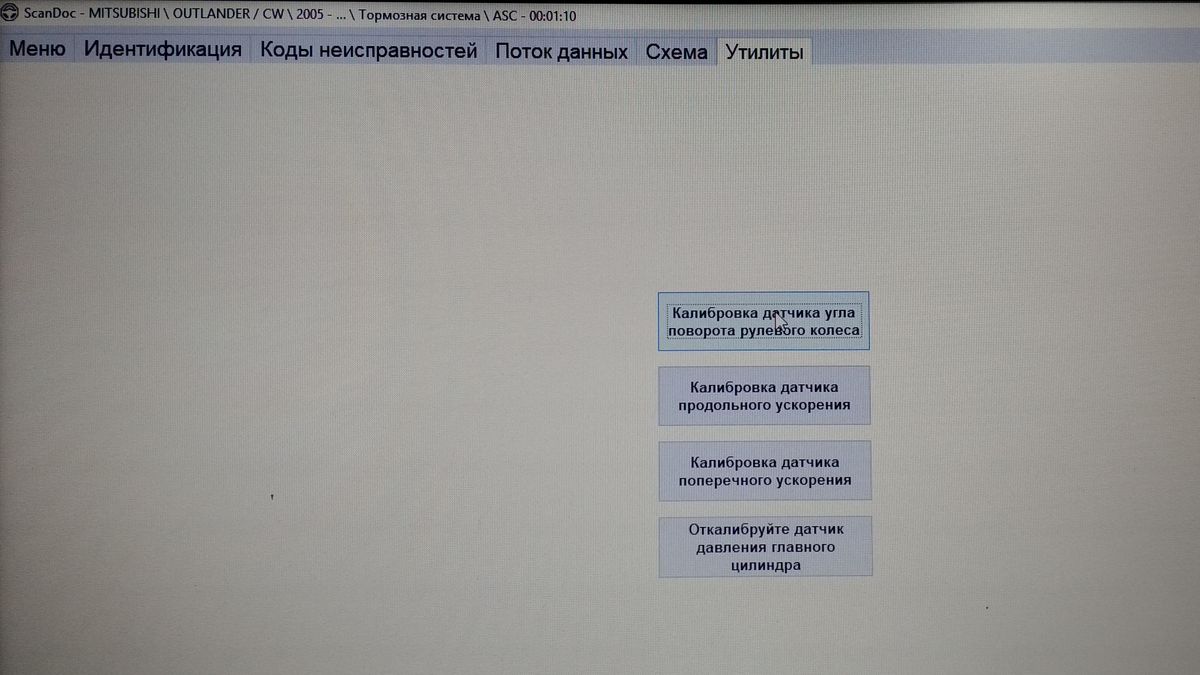

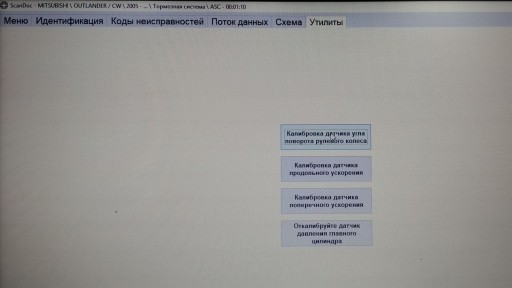

Видим, что наши коды неисправностей получили статус "Сохранённые", то есть в текущий момент ошибок нет (код "C1290 - Тайм-аут связи по CAN" появлялся когда мы снимали датчик с автомобиля). Переходим в "Утилиты", далее "Калибровка датчика угла поворота рулевого колеса"...
Запускаем процедуру калибровки и если она проходит успешно, то неисправности из ABS/ASC удалятся...

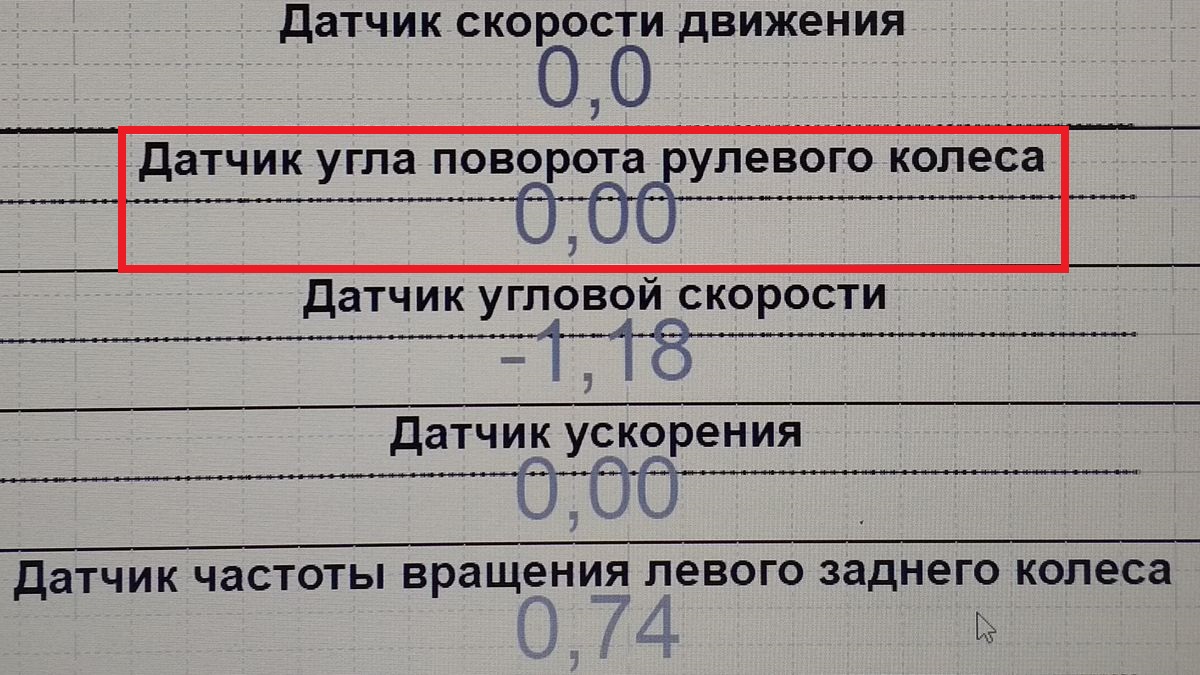

Значение переменной датчика станет в ноль и будет изменяться при повороте руля. Вот и всё...
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
