Toyota Avensis T250 - Калибровка датчика угла поворота руля

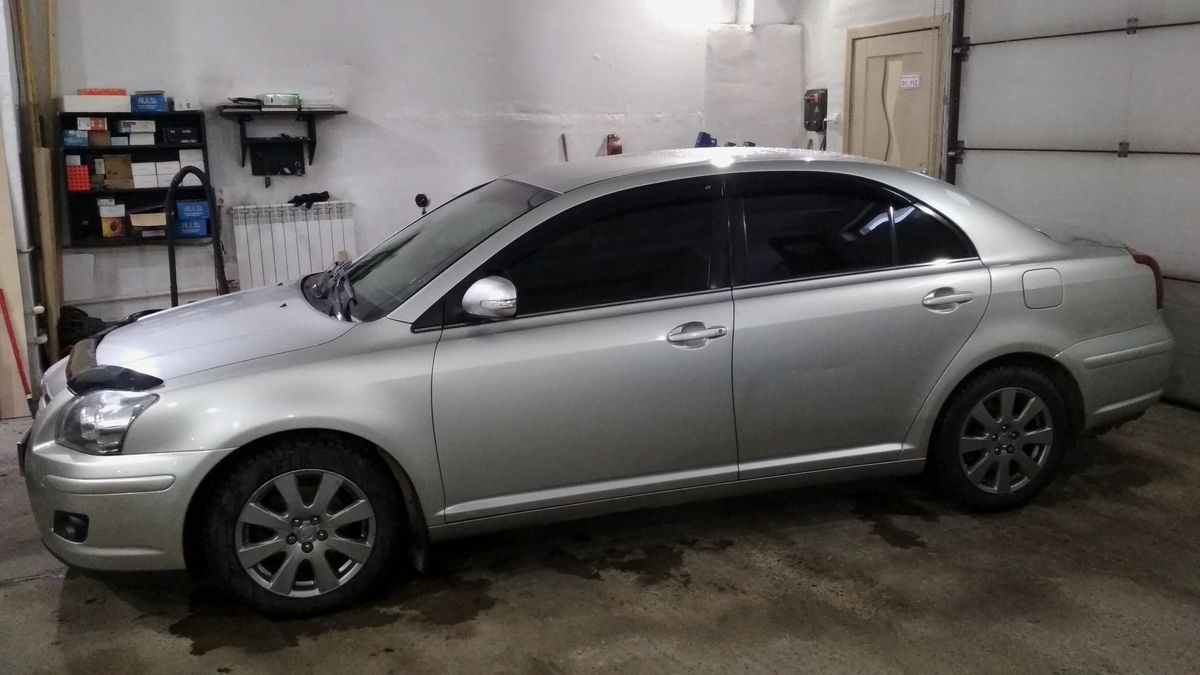

Toyota Avensis T250 1.8L (1ZZ-FE) 2007-го года выпуска приехал в наш автосервис на компьютерную диагностику. На панели приборов светились индикаторы говорящие о неработающей антиблокировочной системе тормозов - ABS, антипробуксовочной системе - TRC и системе курсовой устойчивости VSC.

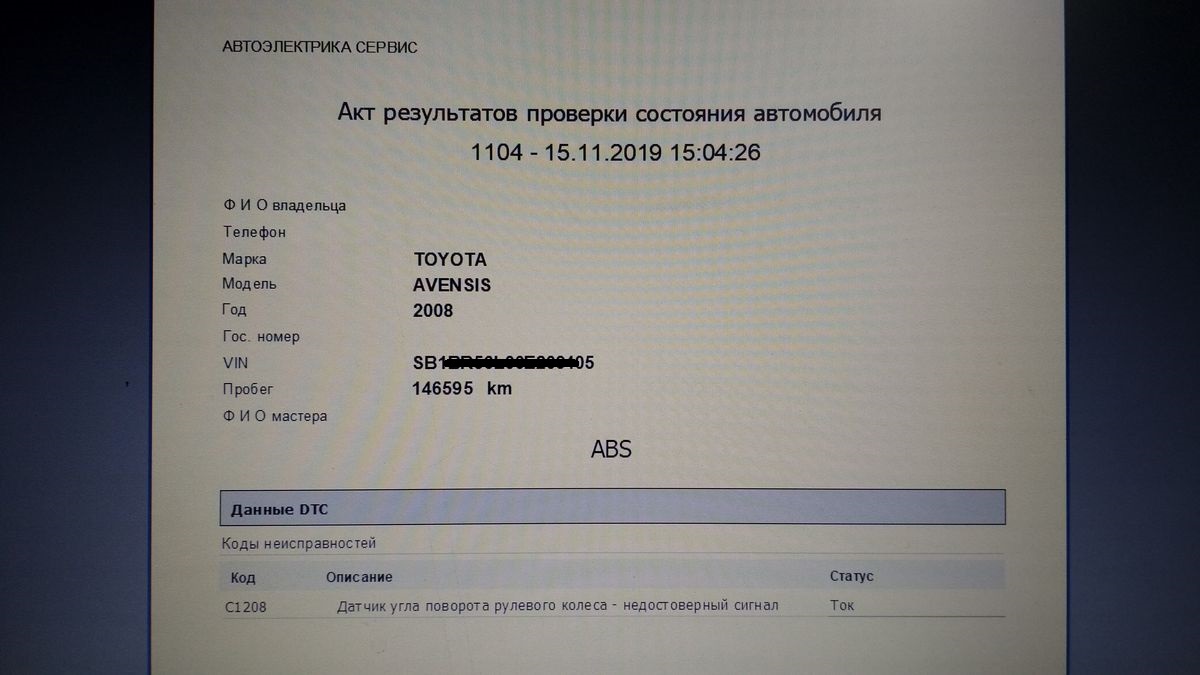

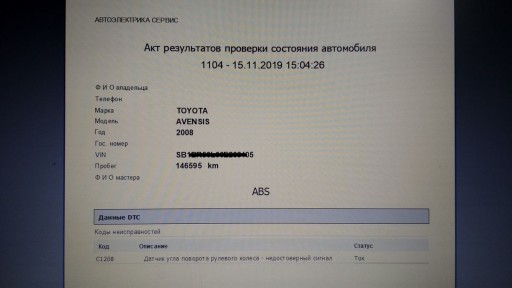

Со слов владельца, индикаторы загораются сразу после поворота направо и горят пока не выключишь зажигание. Сразу подключили диагностический сканер и соединились с блоком управления тормозной системы. ScanDoc показал вот такой код неисправности:
- C1208 - Датчик угла поворота рулевого колеса - недостоверный сигнал

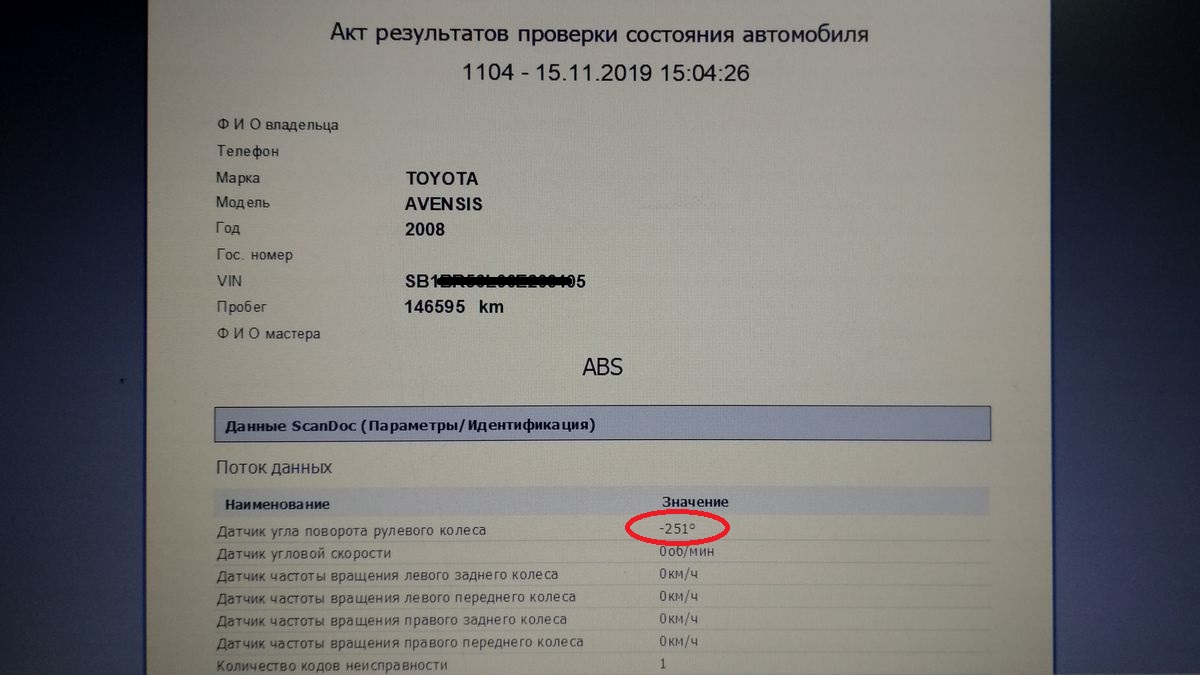

Зашли в поток данных, посмотреть сколько показывает датчик, когда колёса автомобиля стоят в направлении прямолинейного движения...
... оказалось что датчик повёрнут на -251 градус. И соответственно, если поворачивать руль вправо, то значение этого параметра уходит в положительную зону, чего быть не должно.
Причины кода неисправности C1208 в блоке управления ABS

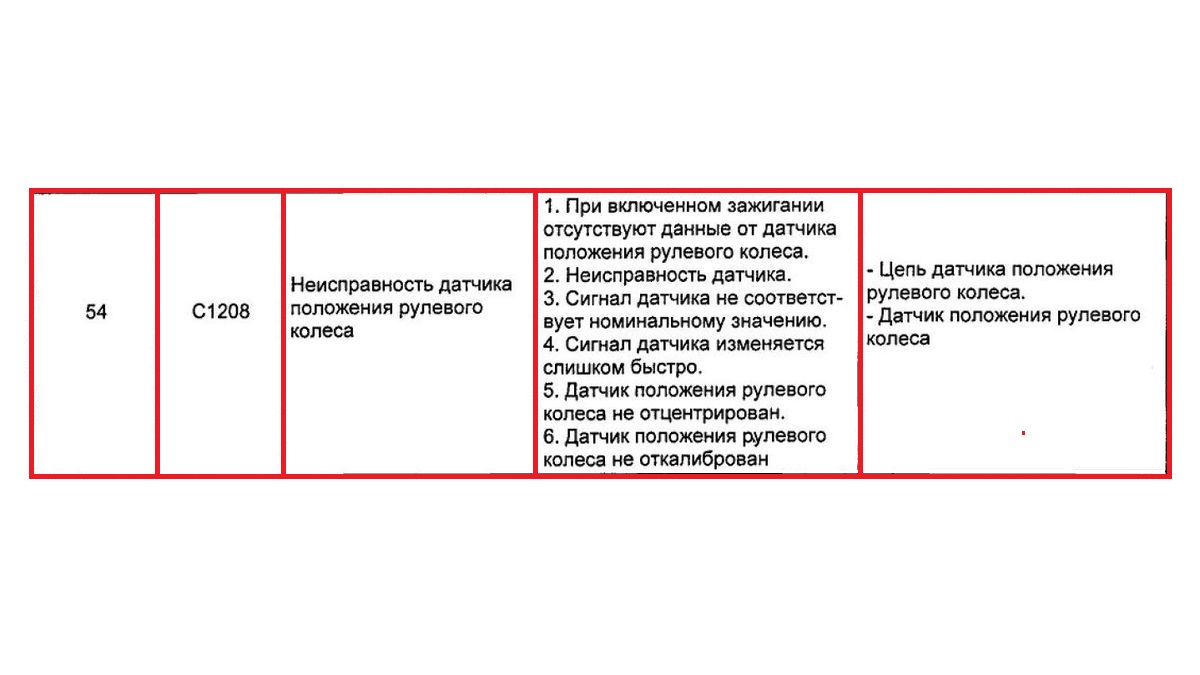

Заглянув в сервисный мануал по Toyota Avensis T250, можно найти следующую информацию:
Неисправность:
- Датчик угла поворота рулевого колеса - недостоверный сигнал
Код определяемый по миганию индикатора VSC:
- Код 54
Код определяемый через систему диагностики OBDII:
- Код С1208
Условия возникновения неисправности:
- При выключенном зажигании отсутствуют данные от датчика положения рулевого колеса
- Неисправность датчика
- Сигнал датчика не соответствует номинальному значению
- Сигнал датчика изменяется слишком быстро
- Датчик положения рулевого колеса не отцентрован
- Датчик положения рулевого колеса не откалиброван
Проверяемые элементы:
- Электрическая цепь датчика положения рулевого колеса
- Датчик положения рулевого колеса

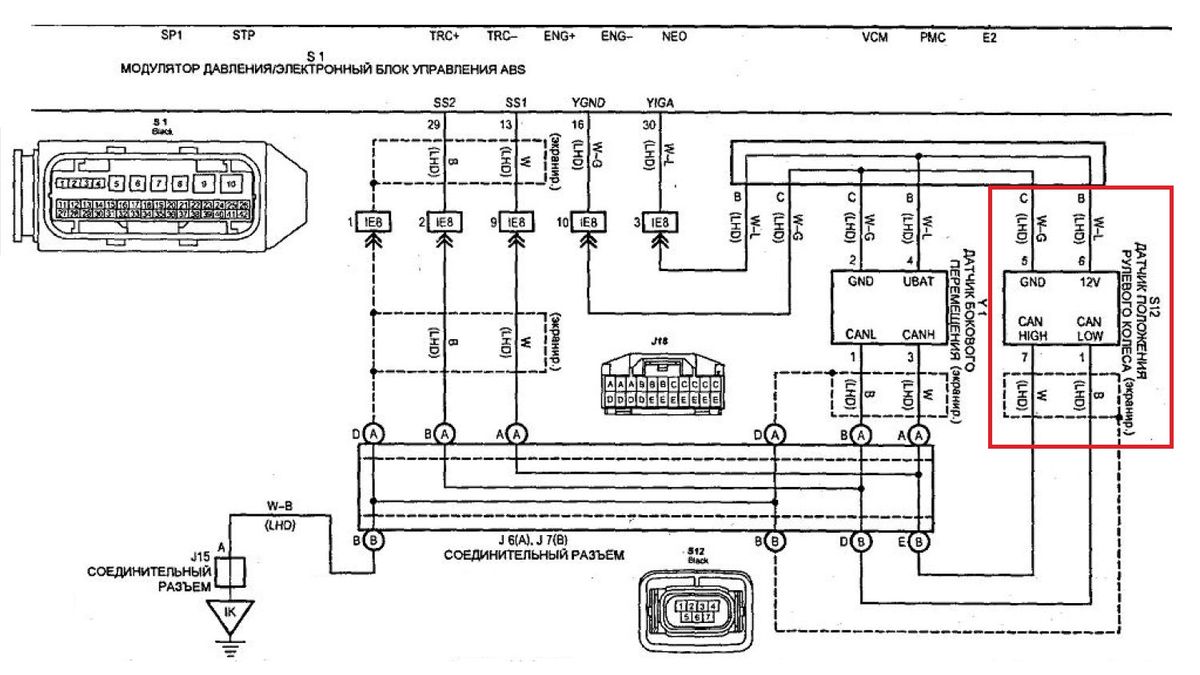

Книга советует в первую очередь проверить электрическую цепь датчика. И в принципе это не сложно, поскольку датчик имеет четыре контакта: GND - масса, 12V - питание датчика, CAN HIGH и CAN LOW - шина обмена данными.
*. Скачать электрическую схему на этот автомобиль, можно на нашем сайте - Toyota Avensis T250 Electrical Wiring Diagrams
Но всё же этот совет актуален для тех, кто диагностирует автомобиль перемычкой между контактами 4 и 13, диагностического разъёма OBDII. Если же есть сканер и соединившись с блоком ABS, видно, что значение параметра датчика угла поворота руля изменяется, то очевидно что с цепями там всё в порядке.

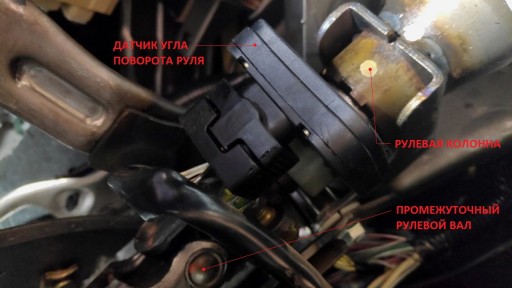

Toyota Avensis T250. Расположение датчика положения руля
Чтобы проверять электрические цепи датчика угла поворота рулевого колеса, нужно знать где он находится, а расположение в этом автомобиле, так скажем не традиционное.

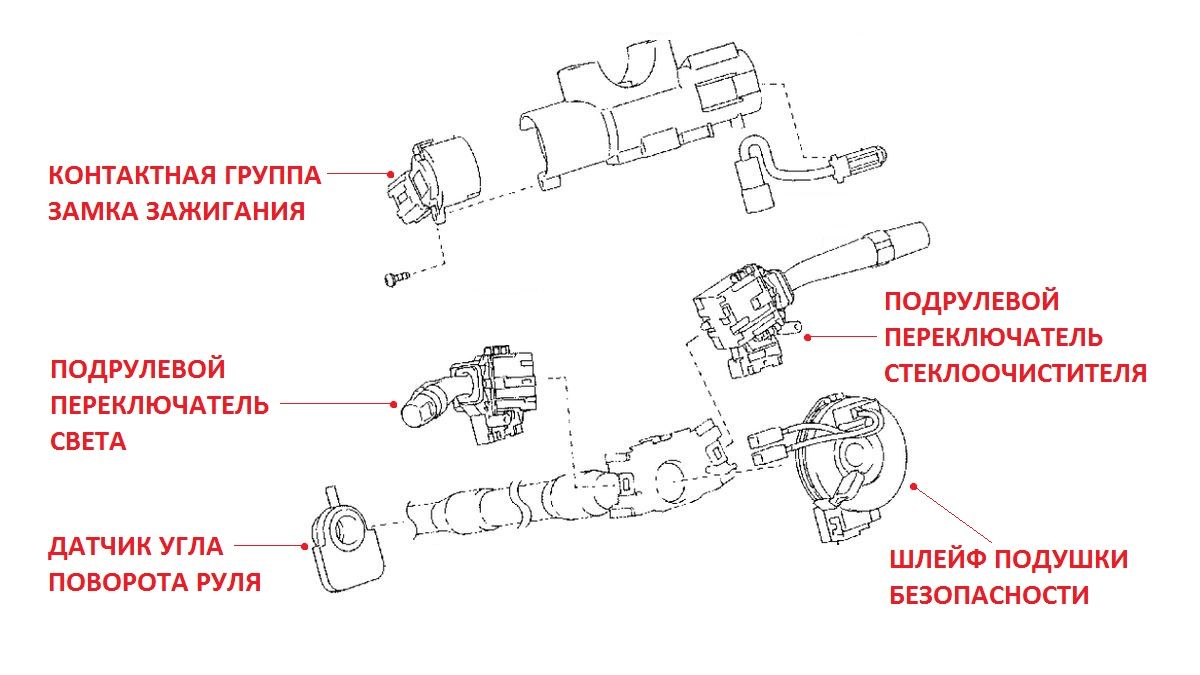

Чаще всего, датчик расположен на шлейфе подушки безопасности. В Toyota Avensis T250, он располагается на рулевой колонне и смещён ближе к промежуточному рулевому валу.

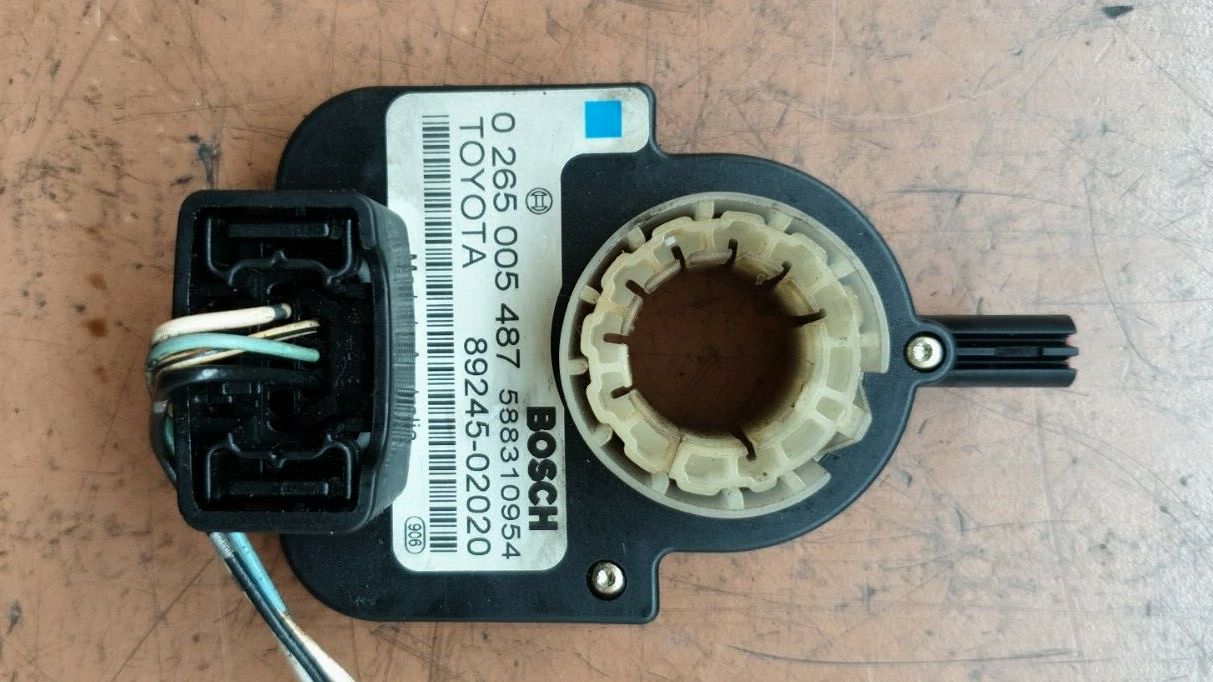

Выглядит же наш датчик вот так... Его номера:
- Toyota 89245-02020
- Bosch 0 265 005 487 588310945
Toyota Avensis T250 - Калибровка датчика положения руля
Ну что же, если с цепями датчика всё в порядке, то прежде чем дефектовать деталь, нужно попробовать провести процедуру инициализации, она же калибровка датчика угла поворота руля. Тут сразу хочу отметить один момент, эту процедуру можно запустить с помощью диагностического прибора. Но я пробовал "мультимарочником" - ScanDoc, пробовал и через дилерскую программу Toyota TechStream - в обоих случаях, калибровка не проходила и заканчивалась с ошибкой. Поэтому снова достаём сервисный мануал и внимательно читаем калибровку датчика с помощью перемычки, кнопки TRC OFF и педали тормоза ))

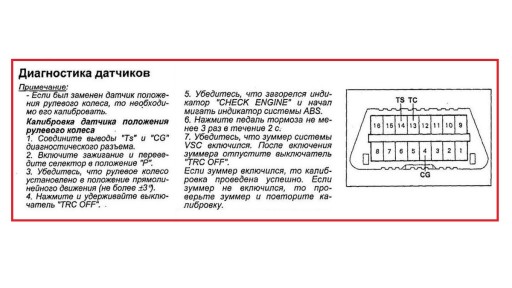

Калибровка датчика положения рулевого колеса:
- С помощью перемычки, соединяем контакты 4 и 12 диагностического разъёма OBDII (в мануале почему-то написано 4 и 14)
- Включаем зажигание, ключ в положение ON

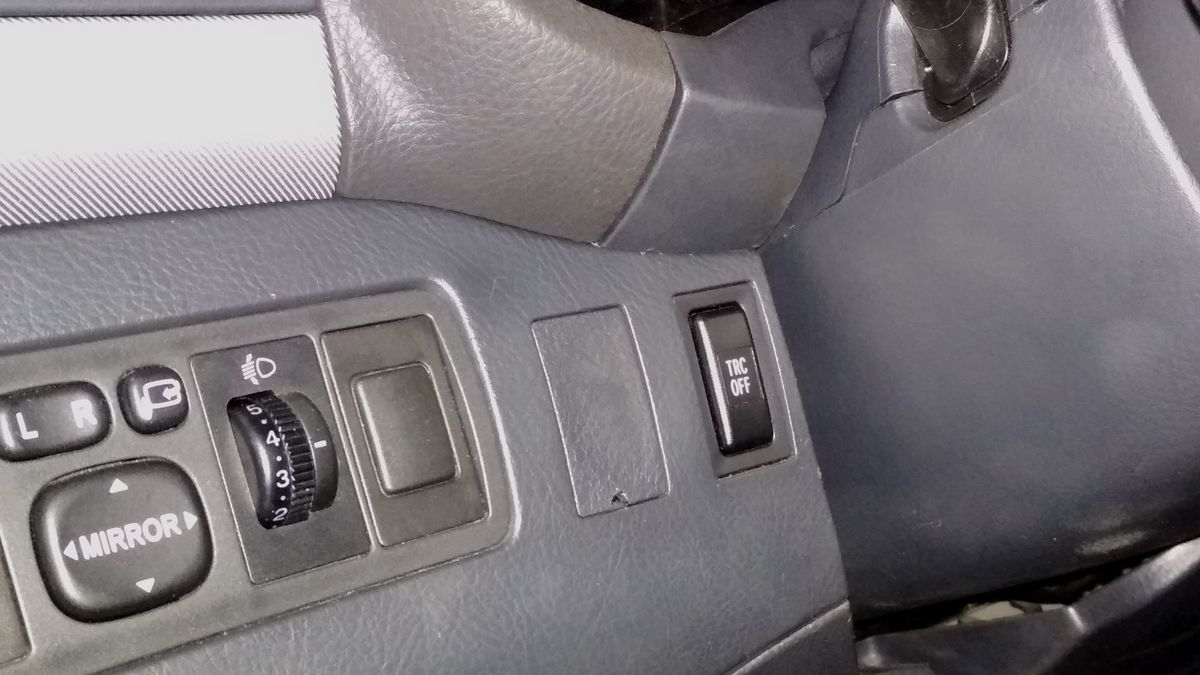

- Зажимаем кнопку TRC OFF (её расположение на фотографии ниже)
- В течении 2-х секунд, нажимаем педаль тормоза 3 и более раз
Если после этих манипуляций вы услышали зуммер, то процедура прошла успешно. Датчик угла поворота руля встанет в ноль и ошибка C1208 удалится. В нашем случае, этого было достаточно, автомобиль уехал с полностью исправными системами ABS/TRC/VSC.
