Hyundai ix35 LM 2.0L (D4HA) Bosch EDC17CP14. Чип-тюнинг

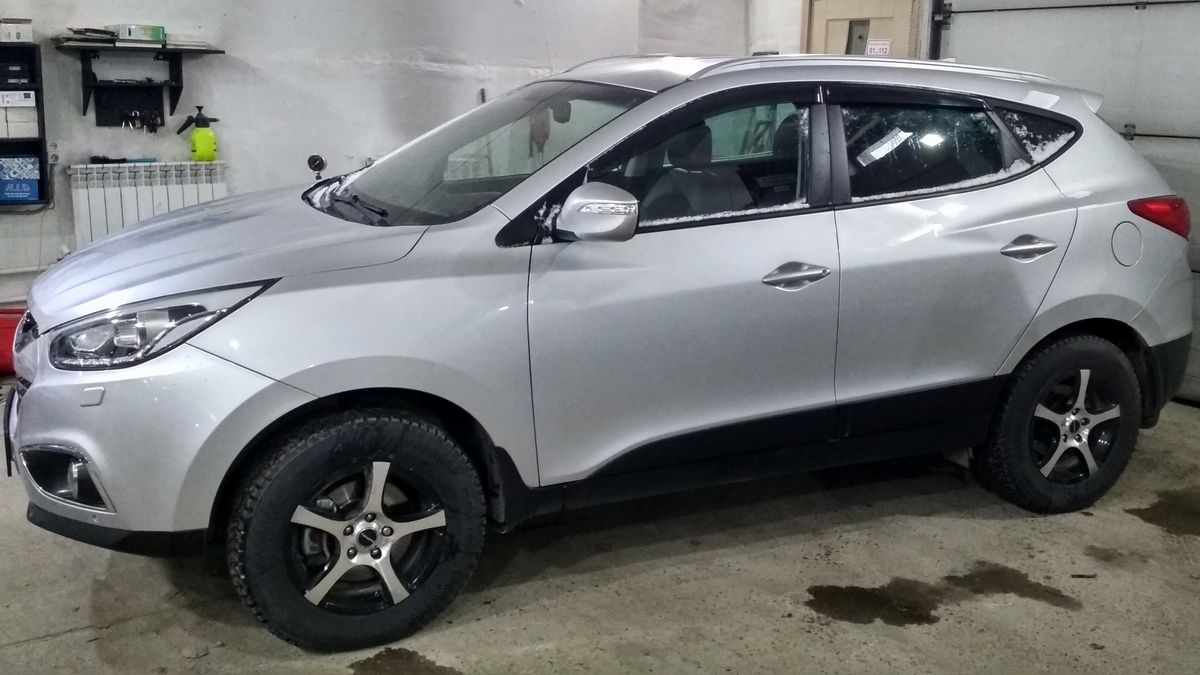

Hyundai ix35 2015 года выпуска (LM - первого поколения) посетил наш автосервис для программного и физического удаления сажевого фильтра DPF и отключения системы рециркуляции отработавших газов EGR.

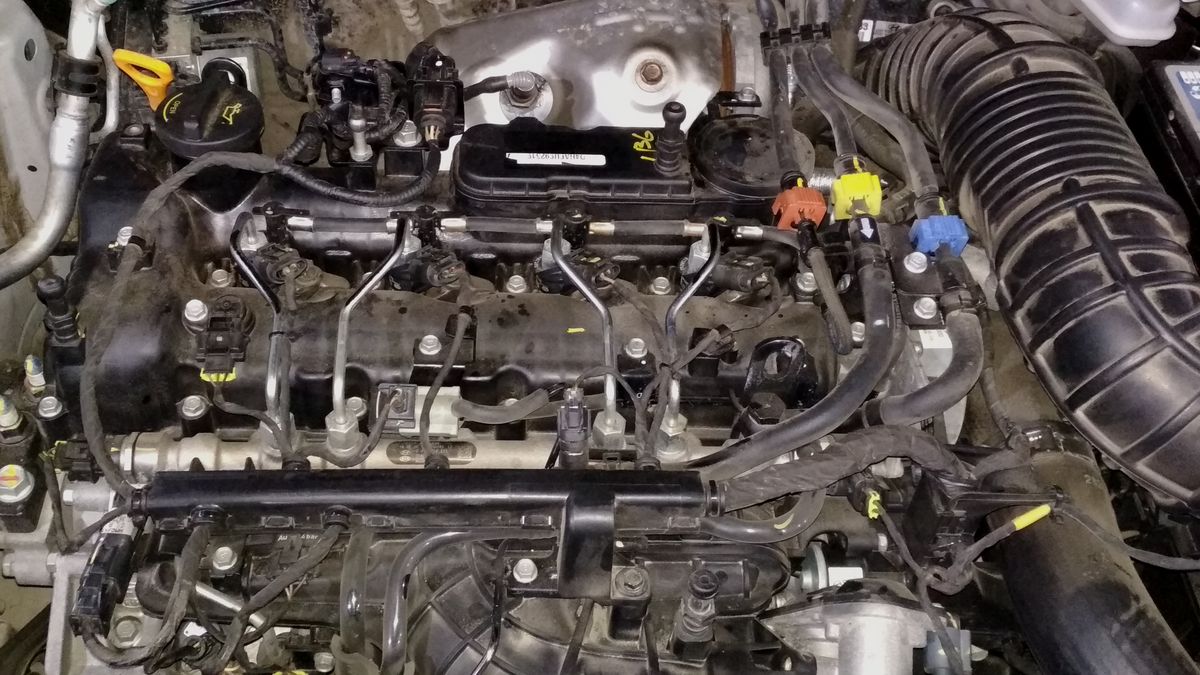

Под капотом у этого автомобиля двигатель D4HA - рядный, с четырьмя цилиндрами, с четырьмя клапанами на каждый, имеющий следующие характеристики:
- Объём двигателя - 1995 см.куб.
- Мощность двигателя - 136 л.с. / 4000 об.мин
- Крутящий момент - 320 Нм / 2500 об.мин
Hyundai ix35 2.0L CRDi. Читаем прошивку из ЭБУ Bosch EDC17CP14

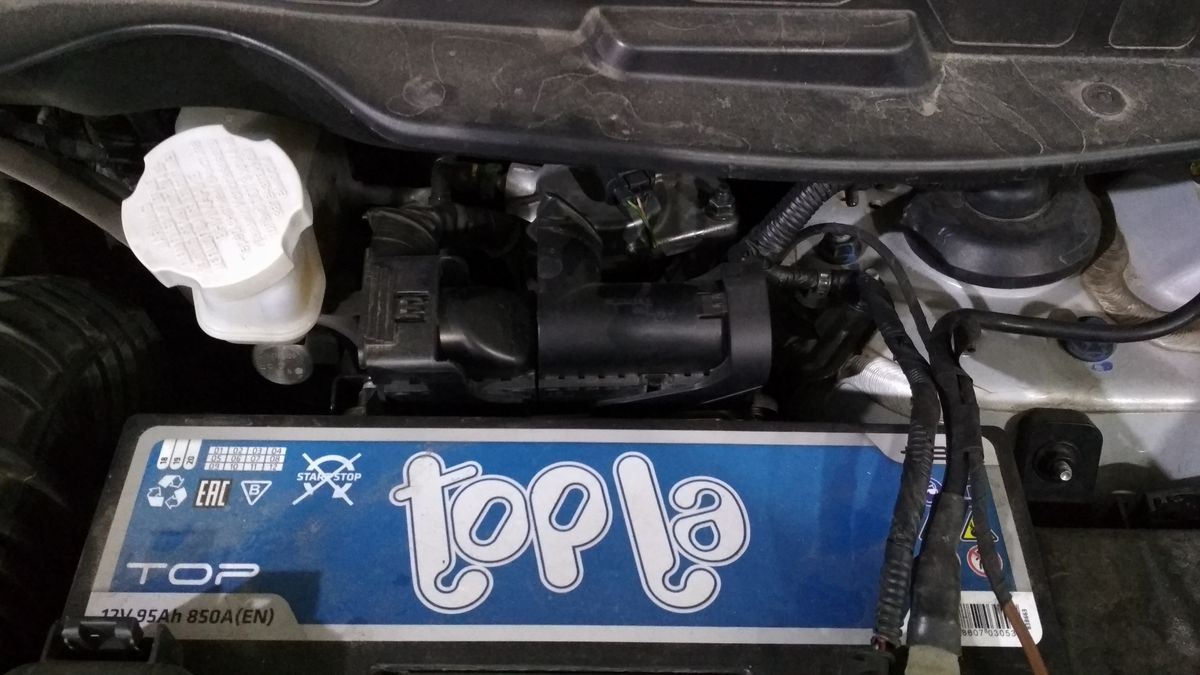

Поскольку читать мы будем FULL (flash+eeprom), в режиме BSL, нам нужно снять блок управления двигателем с автомобиля и разобрать его. ЭБУ расположен в подкапотном пространстве, за аккумуляторной батареей.

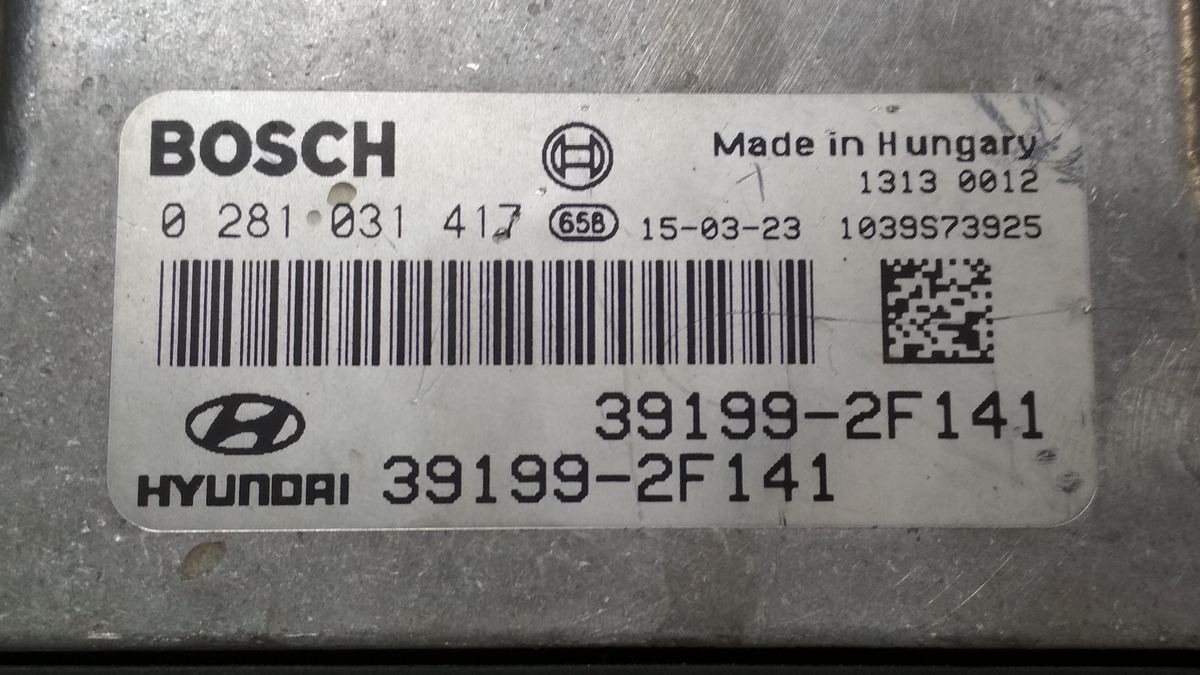

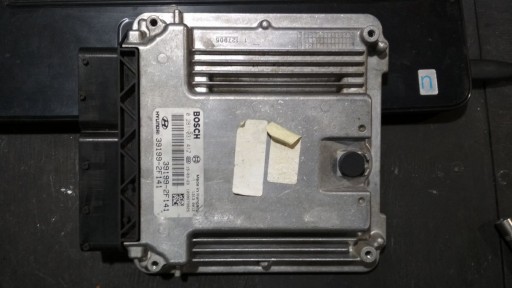

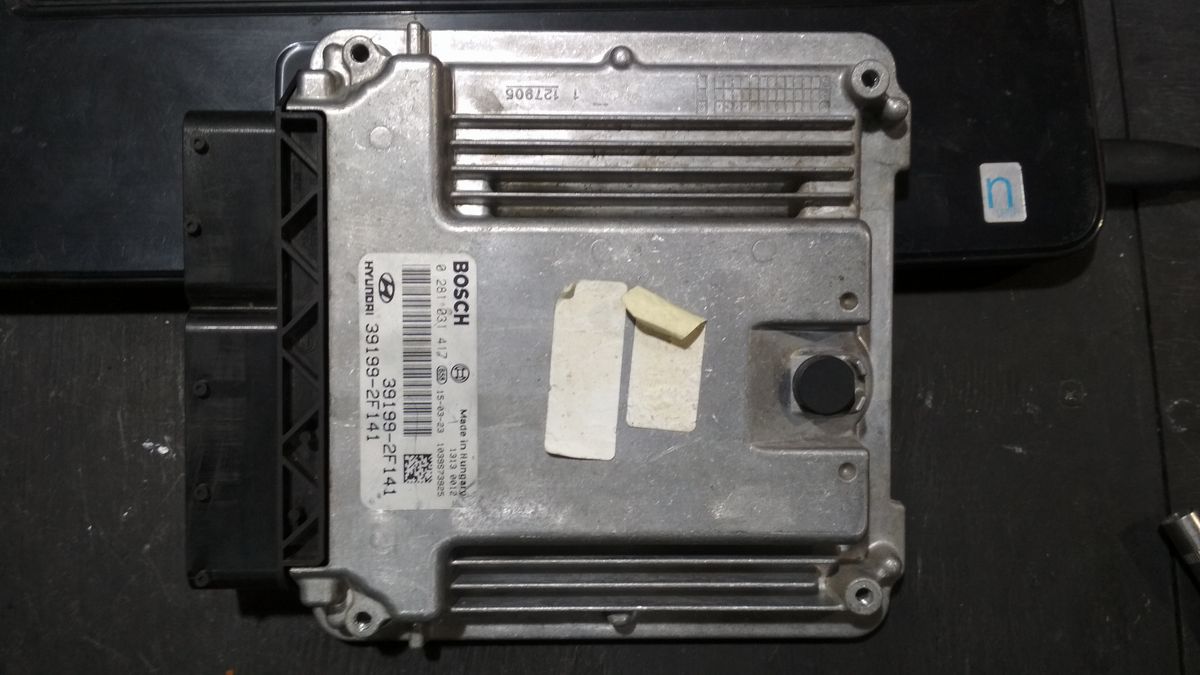

Блок управления двигателем Bosch EDC17CP14
- Bosch 0 281 031 417
- Hyundai 39199-2F141

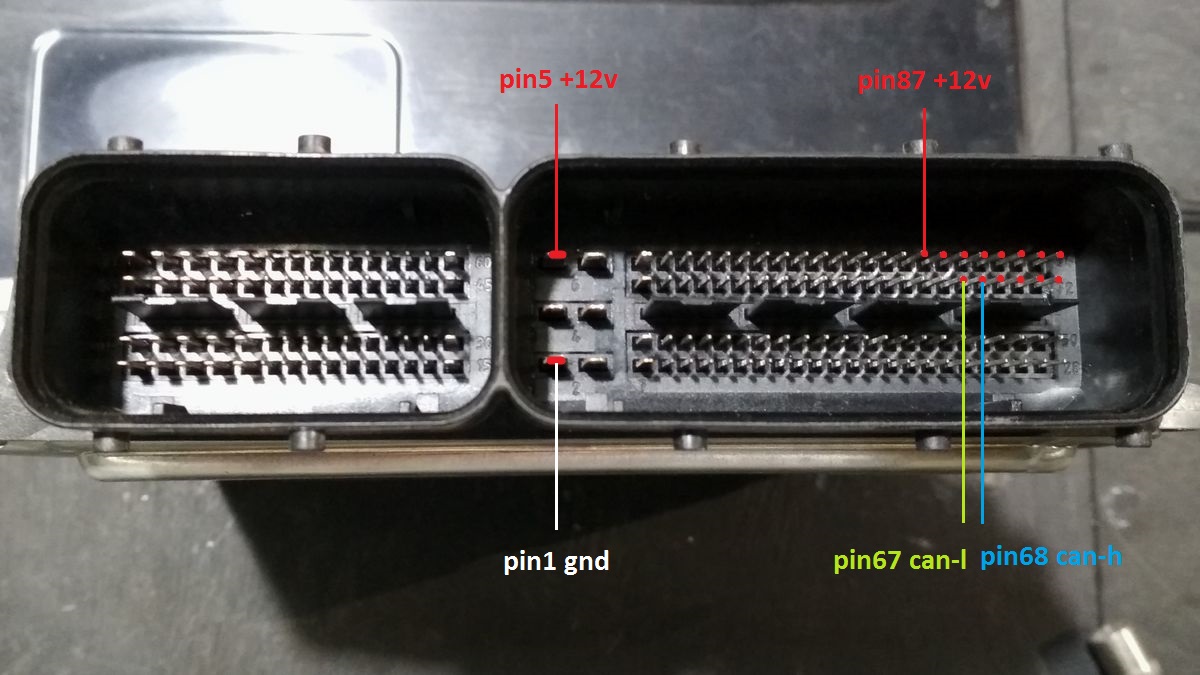

Итак, ЭБУ снят, откручиваем, а затем отклеиваем заднюю крышку (её держит герметик). Подключаем питание и шину обмена данными CAN к блоку и адаптеру, через который будет считываться прошивка, у нас это Tatrix Openport 2.0:
- Питание +12V - 5pin и 87pin
- Масса GND - 1pin
- Шина данных CAN-H - 68pin
- Шина данных CAN-L - 67pin

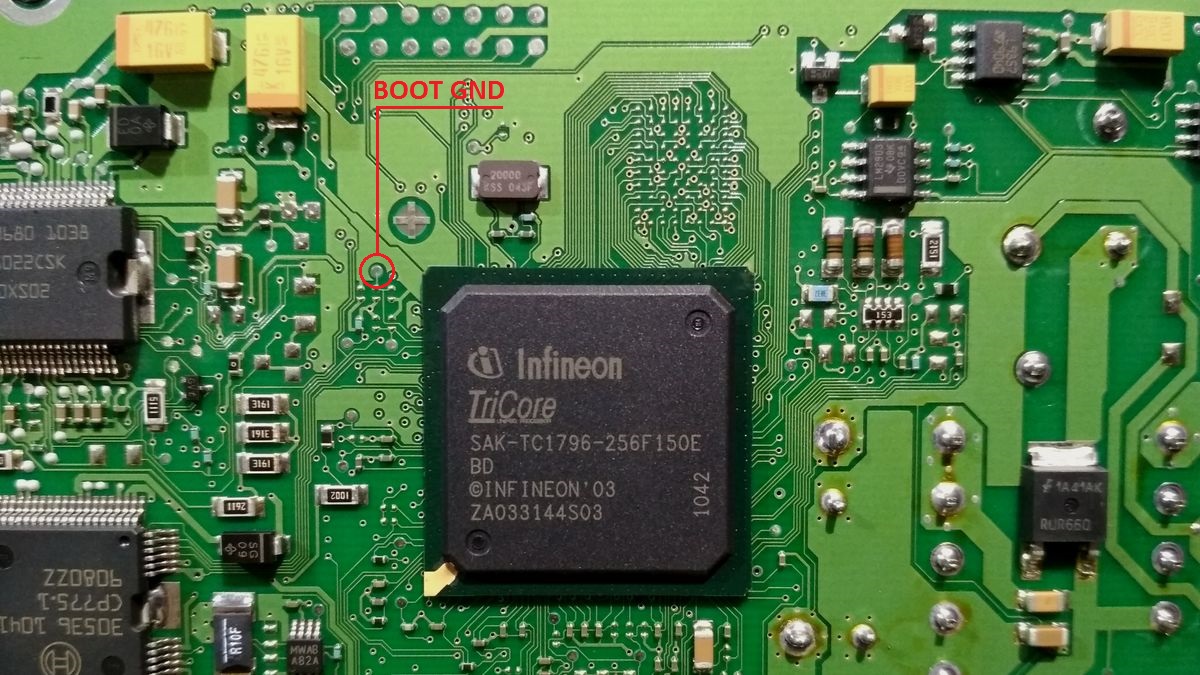

Блок управления собран на базе процессора Infineon TriCore SAK-TC1796-256F150E, на плате находим точку Boot-Pin (она же Boot GND)...
... и через резистор 1кОм, соединяем её с массой GND.

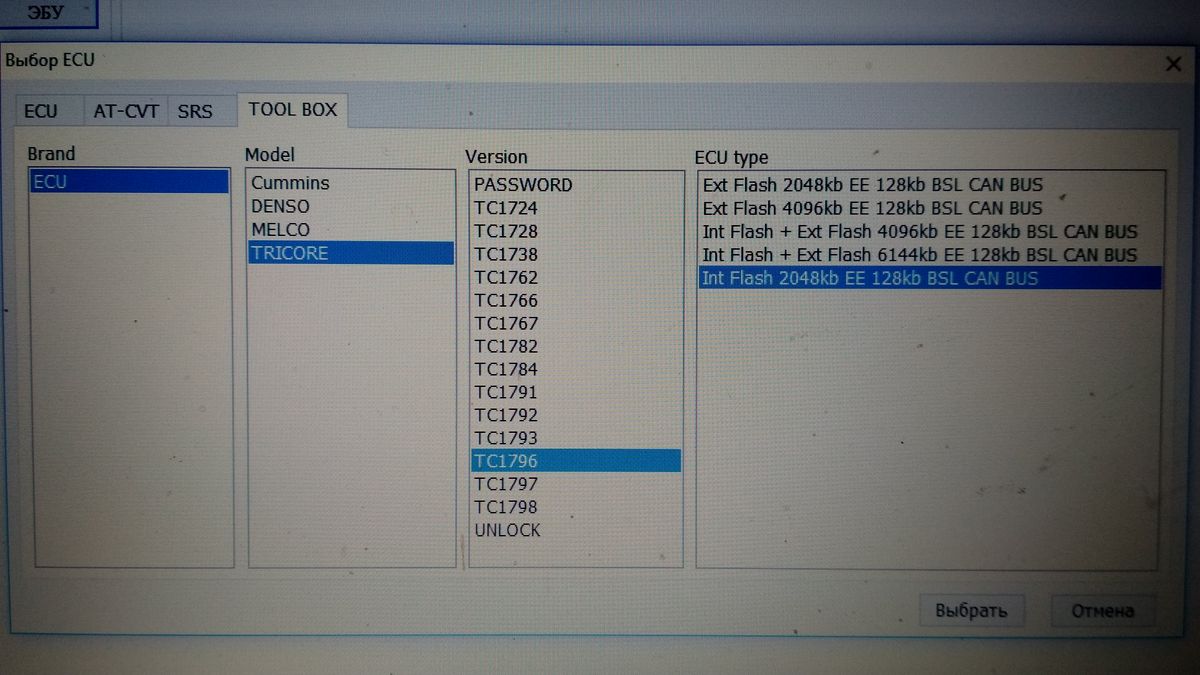

Загружаем программу загрузчика ECU Flasher и выбираем режим BSL-TriCore TC1796...

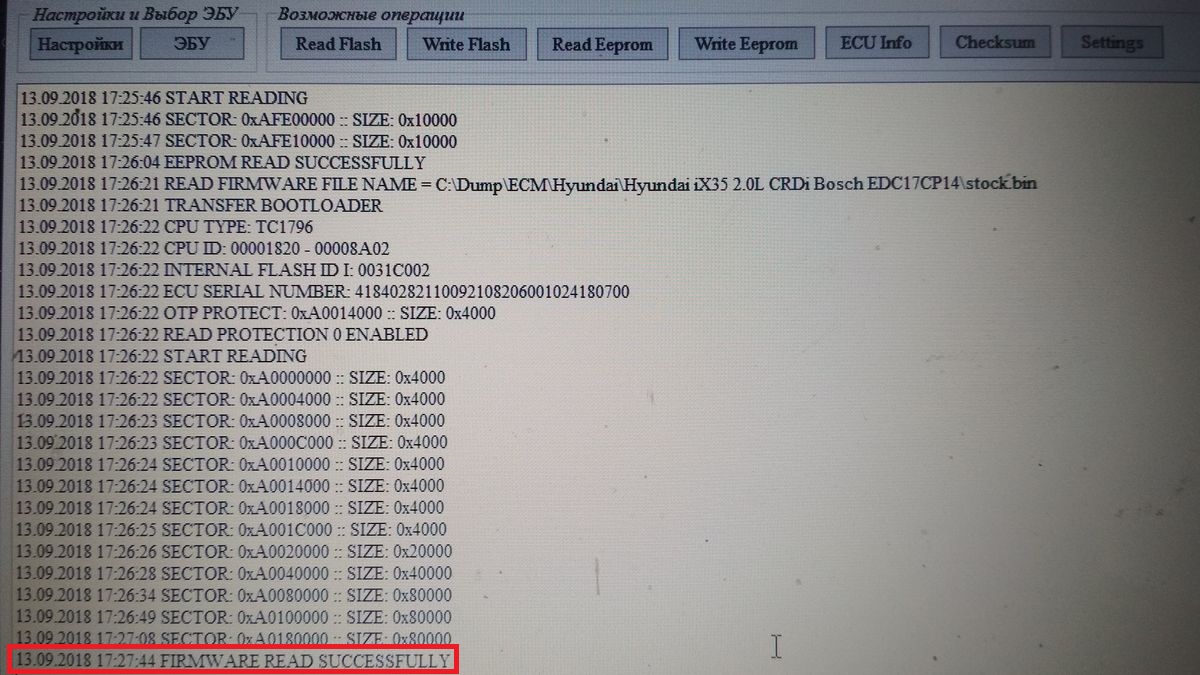

Блок Bosch EDC17CP14 на этих автомобилях не закрытый, поэтому PASSWORD считывать не надо, сразу нажимаем READ FLASH и READ EEPROM.

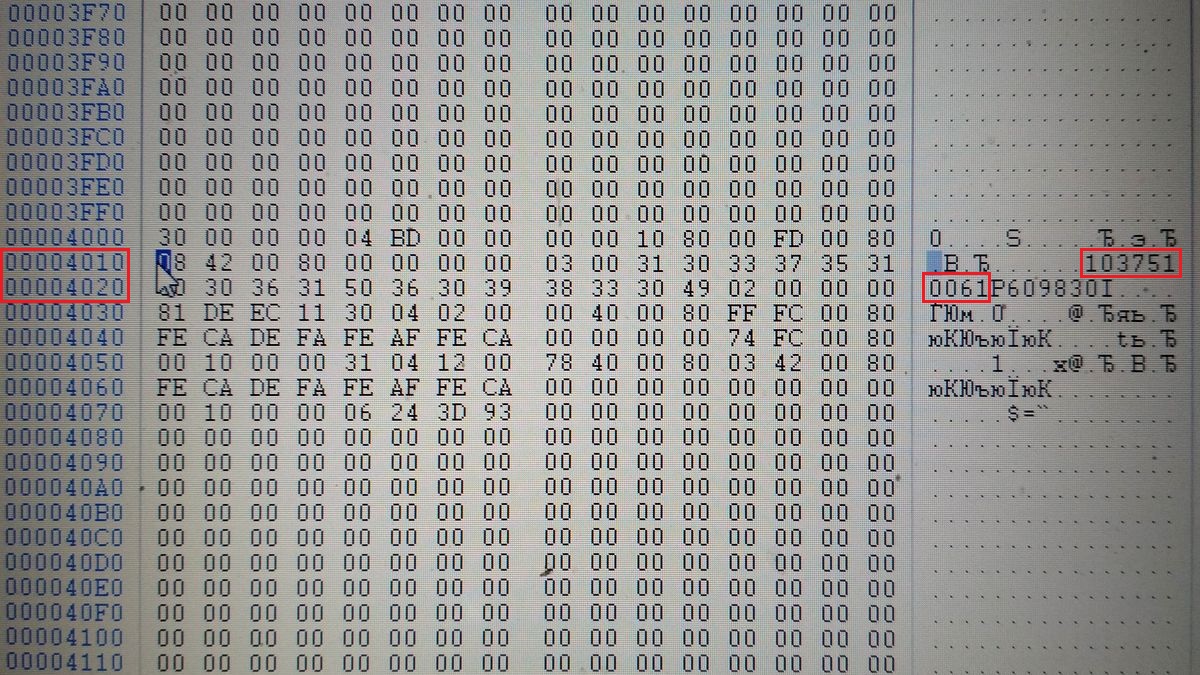

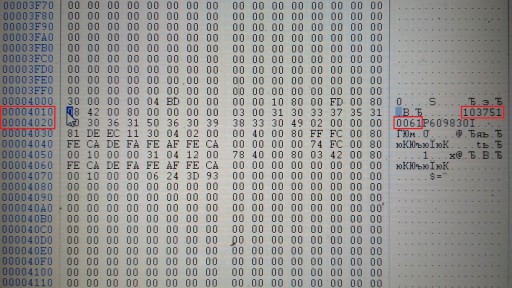

В считанной прошивке находим адреса, по которым находятся идентификаторы и по этим идентификаторам приобретаем модифицированную прошивку, с отключенным контролем сажевого фильтра и системы рециркуляции отработавших газов.
Hyundai ix35 2.0L CRDi. Запись прошивки в ЭБУ Bosch EDC17CP14

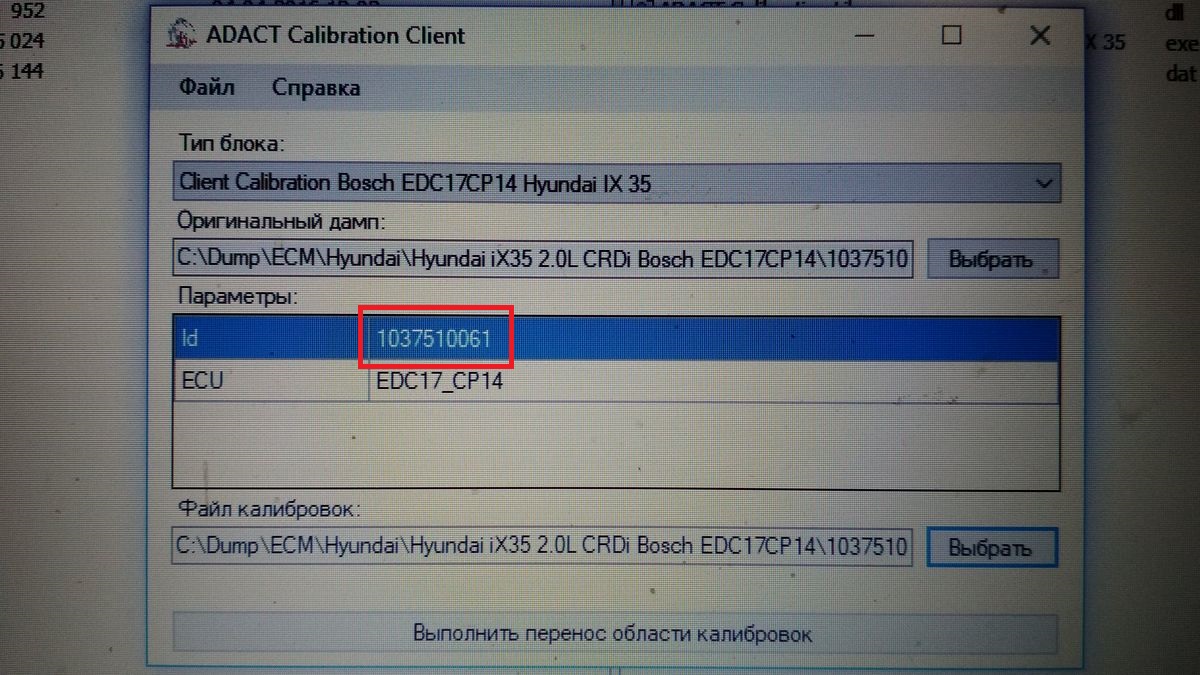

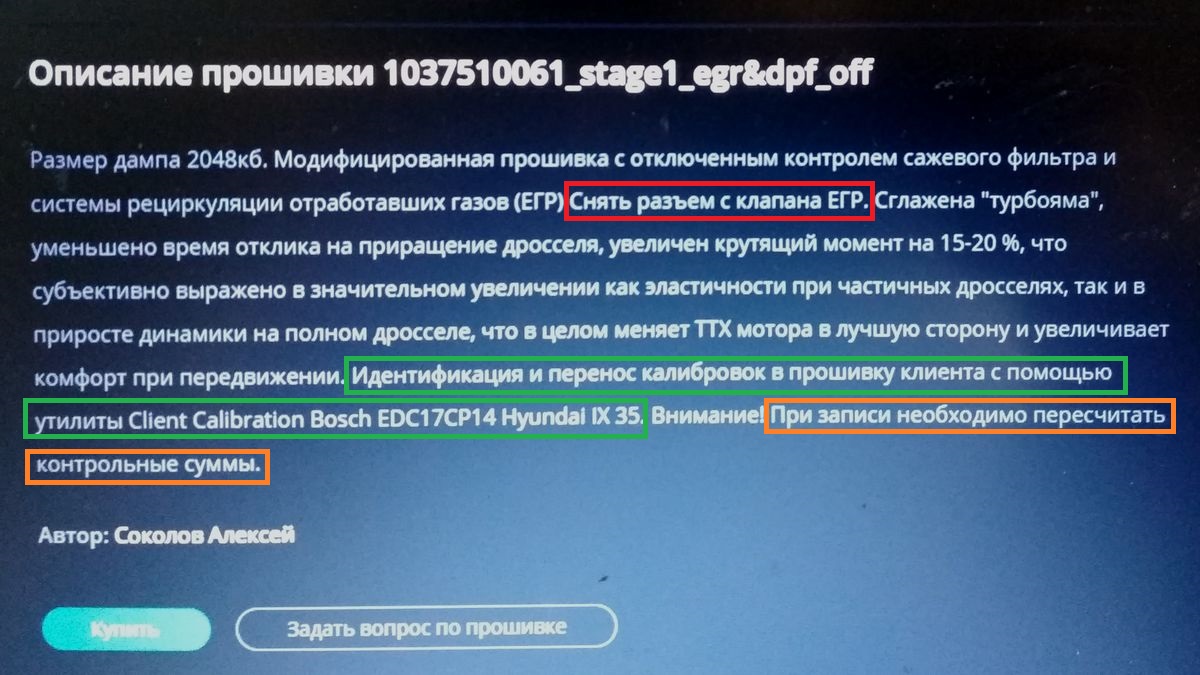

В описании прошивки сказано, что перенос калибровок осуществляется с помощью утилиты (она у нас есть) и при записи, необходимо пересчитать контрольные суммы. Так и делаем...
... переносим область калибровок ...

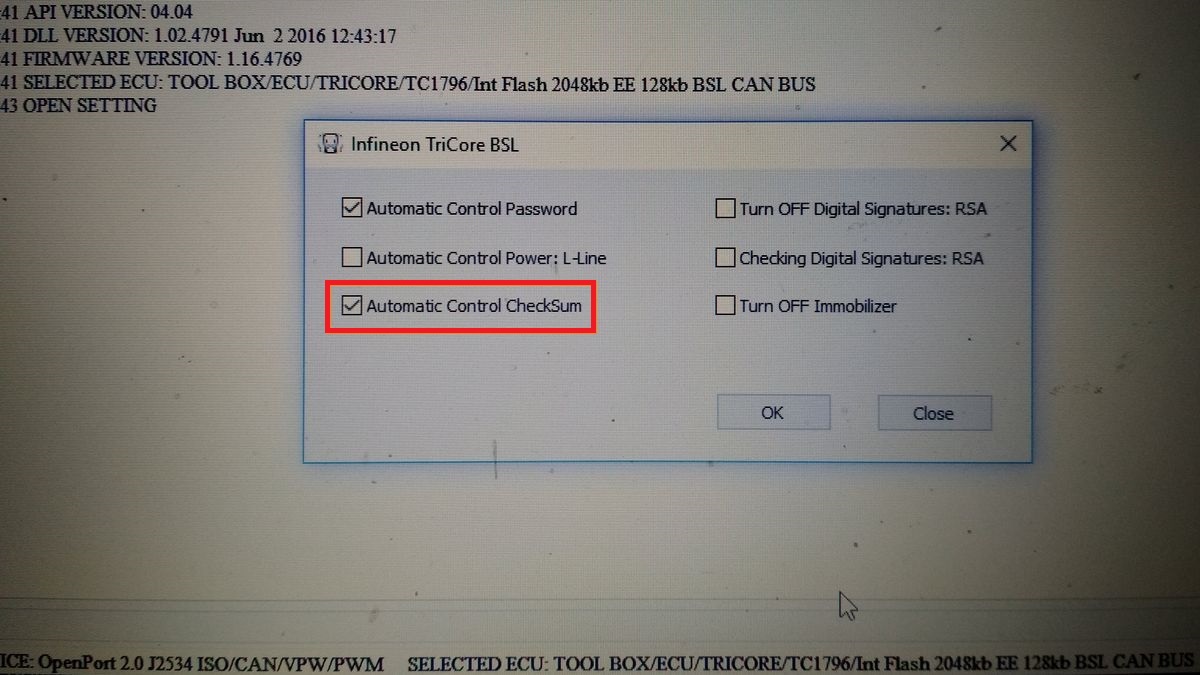

... и в меню настроек загрузчика ECU Flasher, ставим галочку в пункте Automatic Control CheckSum.

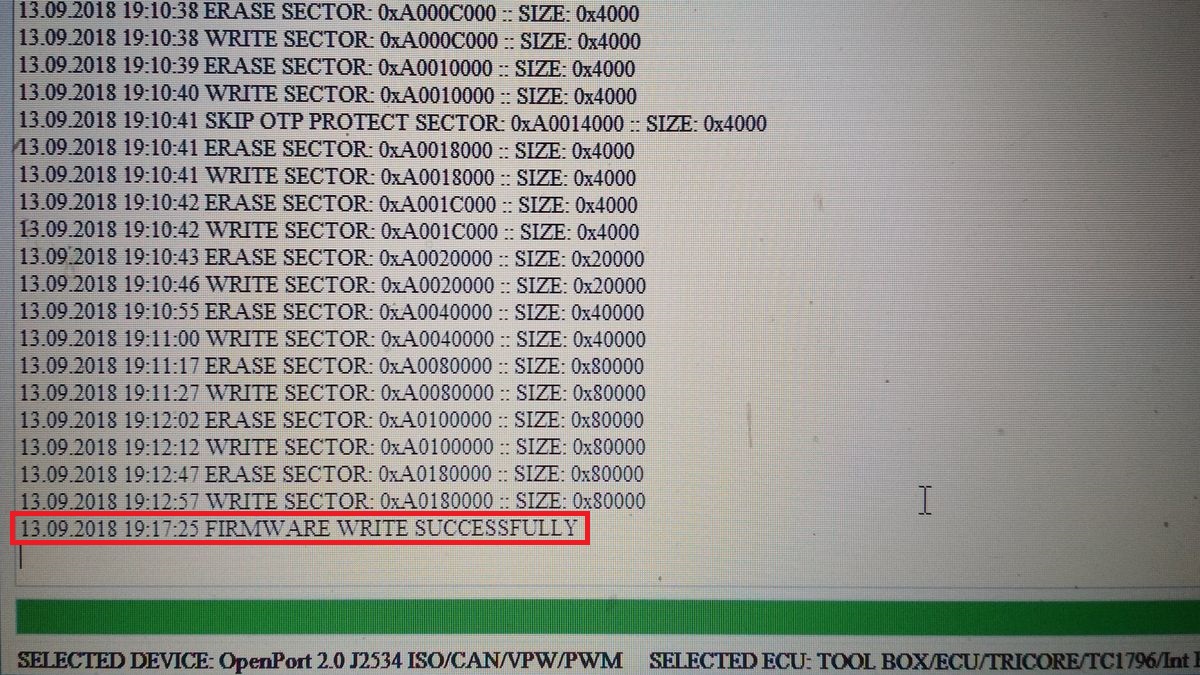

После этого нажимаем кнопку WRITE FLASH и выбираем для записи файл модифицированной прошивки 1037510061_MOD_EGR_OFF_DPF_OFF.
Hyundai ix35 2.0L CRDi. Как заглушить EGR и удалить DPF

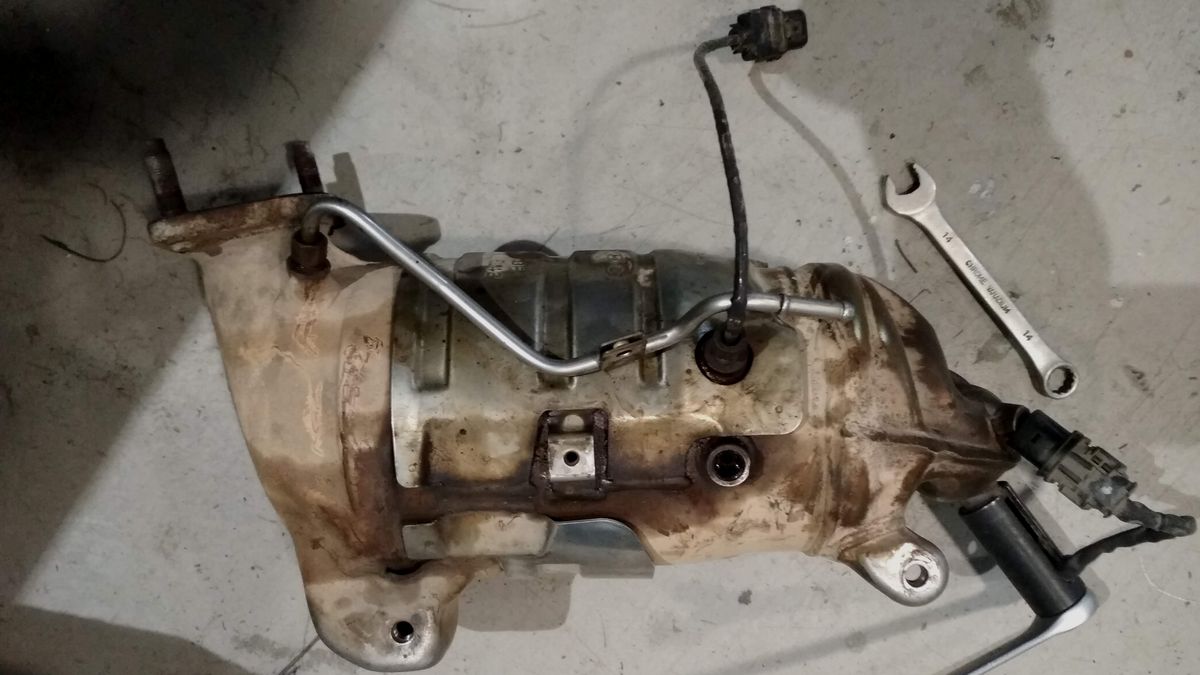

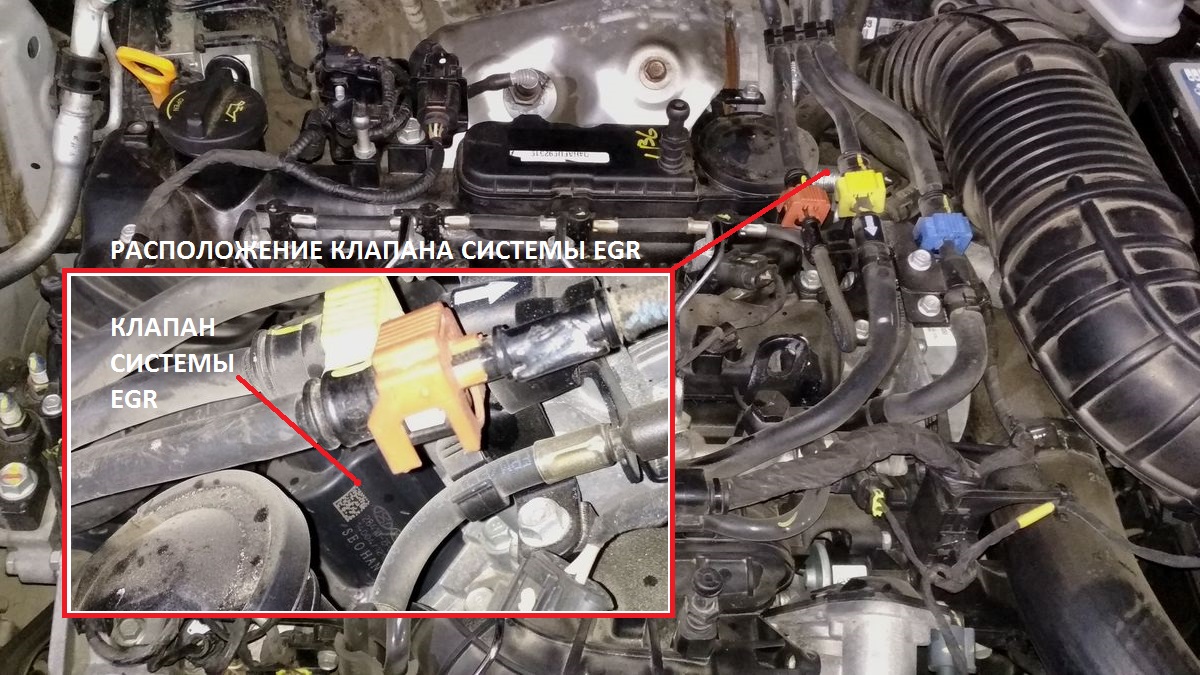

Пока на столе меняется программное обеспечение в блоке управления двигателя, на подъёмнике снимается выхлопная система автомобиля, для физического удаления сажевого фильтра, вместо которого будет установлен пламегаситель. И с помощью прокладок из огнеупорной стали, глушатся каналы системы рециркуляции отработавших газов.
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
