BMW X3 E83 2.5L (MB54B25) Siemens MS45. Чип-тюнинг

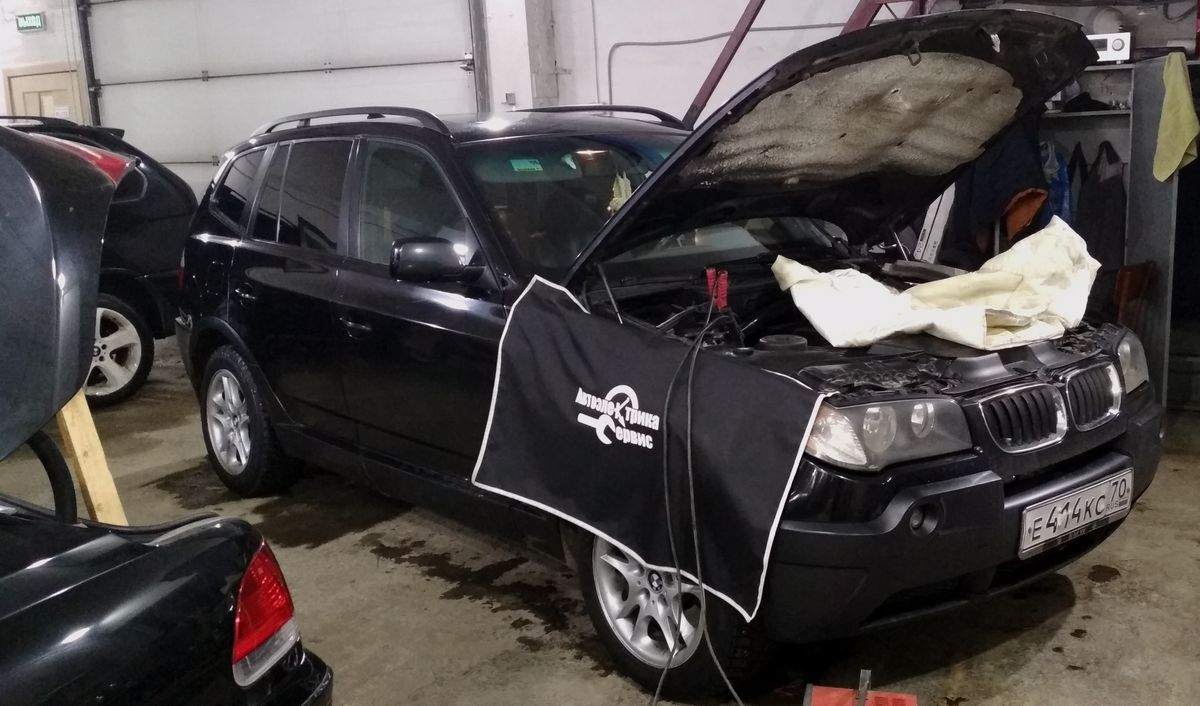

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Внешний вид автомобиля



BMW X3 2004 года выпуска (E83 - первого поколения) приехал к нам для программного удаления каталитических нейтрализаторов и системы их продувки - Системы вторичного воздуха (Secondary air injection).

Автомобиль оснащён силовым агрегатом с кодом M54B25 - это рядный, 6-ти цилиндровый, 24-х клапанных мотор, имеющий следующие характеристики:

  • Объём двигателя - 2494 см.куб.
  • Мощность двигателя - 192 л.с. / 6000 об.мин
  • Крутящий момент - 237 Нм / 3500 об.мин



BMW X3 E83 2.5L M54B25. Компьютерная диагностика



Всегда, перед началом каких-либо действий с автомобилем, даже если он приехал целенаправленно на чип-тюнинг, мы делаем диагностику, как минимум на предмет ошибок в блоках управления. Так было и в этот раз, подключаем ScanDoc, соединяемся с ЭБУ двигателя...

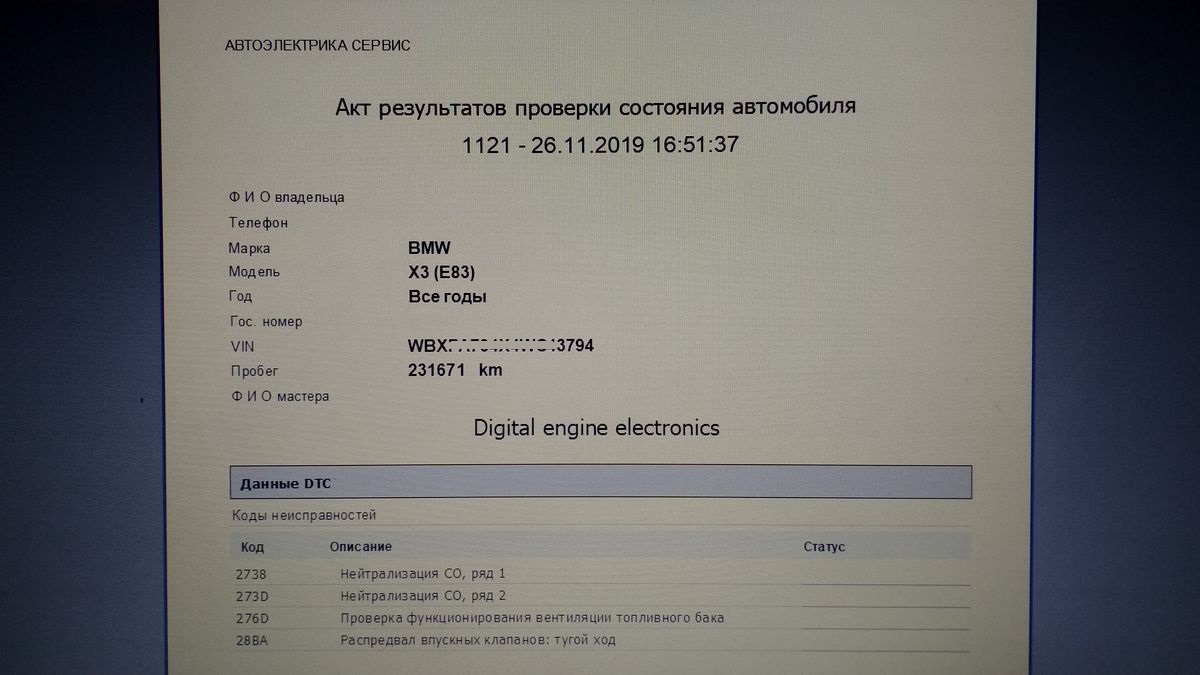

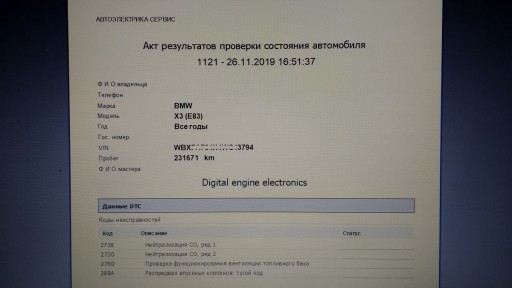

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Компьютерная диагностика автомобиля



Считанные коды неисправностей:

  • 2738 DME: Нейтрализация CO, ряд 1 — КПД катализатора ниже порогового значения
  • 273D DME: Нейтрализация CO, ряд 2 — КПД катализатора ниже порогового значения
  • 276D DME: Проверка функционирования вентиляции топливного бака
  • 28BA DME: Распредвал впускных клапанов - Тугой ход

При очистке памяти, все коды удалились и при запуске двигателя не появились, однако небольшой расклад по каждой ошибке всё же считаю нужно дать.



BMW X3 E83, с двигателем M54B25. Ошибки 2738 и 273D - Нейтрализация CO, ряд 1 и 2



Это те неисправности, из-за которых автомобиль появился в нашем сервисе и которые будут решаться чип-тюнингом.

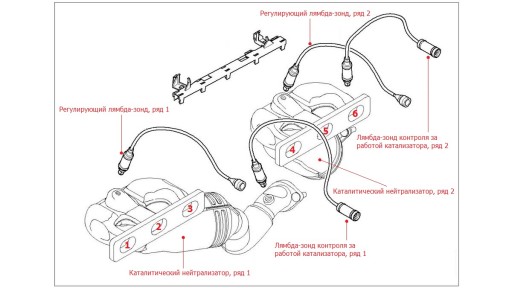

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Диагностика, ошибки 2738 и 273D



В системе обработке отработавших газов, у этого мотора, присутствуют: два катализатора (или правильно каталитических нейтрализатора), два кислородных датчика перед катализаторами - по которым регулируется топливно-воздушная смесь и два кислородных датчика, которые контролируют исправность катализаторов. Произошёл тот случай, когда каталитический слой был химически повреждён, например из-за высокого содержания свинца в топливе или из-за высокого содержания масла в отработавших газах и катализаторы перестали выполнять свои функции, а именно преобразовывать вредные вещества в воду и двуокись углерода.

Датчики кислорода стоящие после катализаторов, тут же просигнализировали об этом в ЭБУ двигателя, а тот зажёг индикатор Check Engine и прописал коды неисправностей 2738 и 273D. Мы прошьём этот блок управления, понизив нормы токсичности до ЕВРО-2, тем самым исключим из работы ДВС катализаторы, вторые кислородники и за одно элементы системы вторичного воздуха.



BMW X3 E83, с двигателем M54B25. Ошибка 276D - Вентиляция топливного бака



Эта неисправность так же связана с нарушением в работе одной из систем, связанной с экологией - EVAP (Evaporative Emission Control System), система улавливания паров бензина.

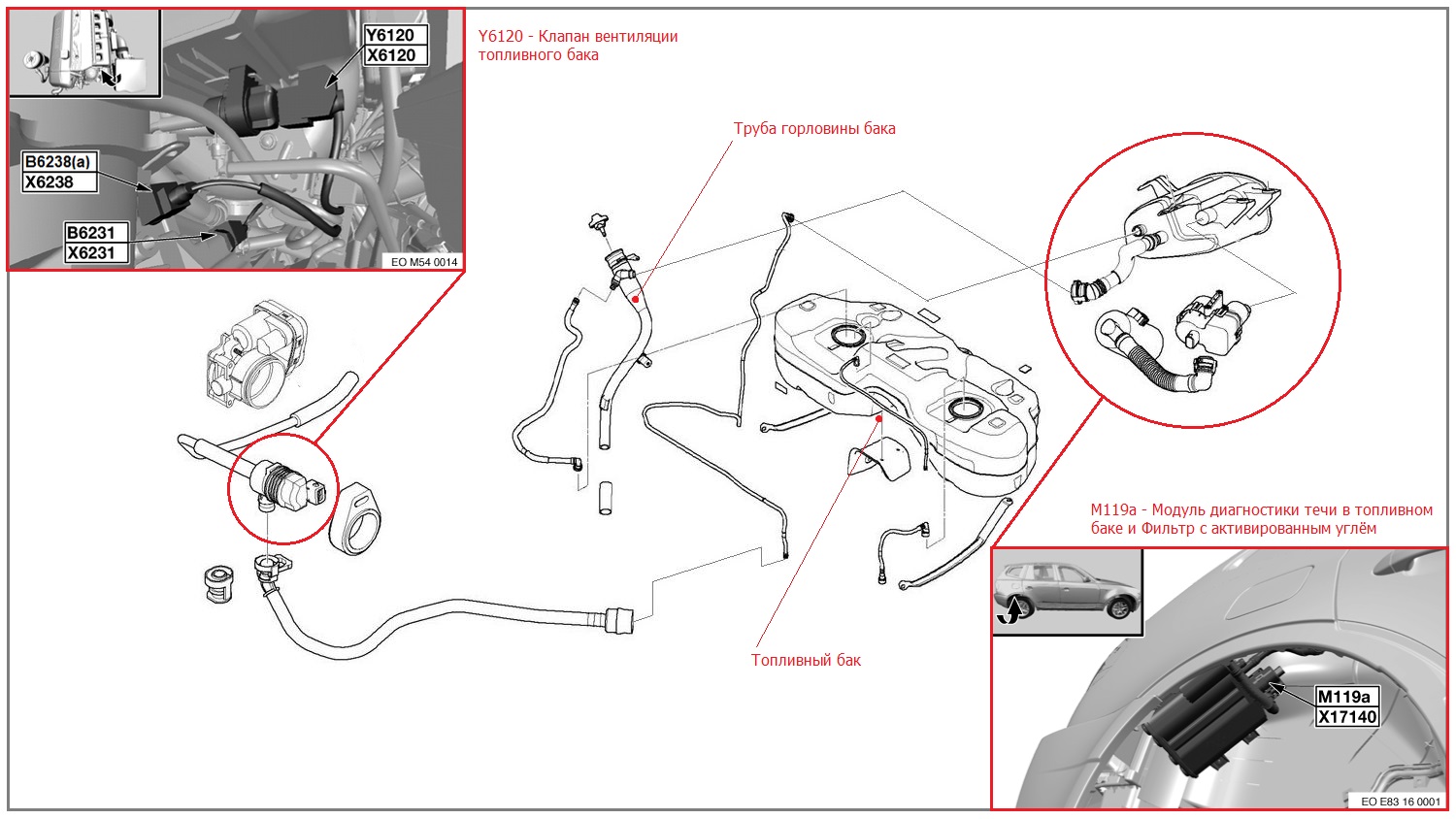

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Диагностика, ошибка 276D



В силу того, что этот BMW X3, был собран для рынка США, система улавливания паров бензина в нём довольно замороченная. И при желании, тут было чем позаниматься, начиная с клапана вентиляции топливного бака Y6120 и в целом с герметичностью системы, а заканчивая модулем диагностики течи топливного бака M119a (DMTL), который является частью фильтра с активированным углём, адсорбера.

На счёт возможности полного отключения элементов системы EVAP этого автомобиля, с помощью чип-тюнинга, информации нет. Где-то встречалась фраза, что якобы американские авто можно прошить европейской прошивкой. Однако если это и возможно, то из работы исключится лишь модуль диагностики течи топливного бака, который на европейские автомобили не устанавливался. В общем, пока такой задачи никто не ставит, поэтому оставляем вопросы открытыми и двигаемся дальше.



BMW X3 E83, с двигателем M54B25. Ошибка 28BA - Тугой ход впускного распредвала



Весьма неоднозначная ошибка, много чего пришлось бы проверить: датчик положения впускного распредвала, работу VANOS, а возможно и фазы газораспределения.

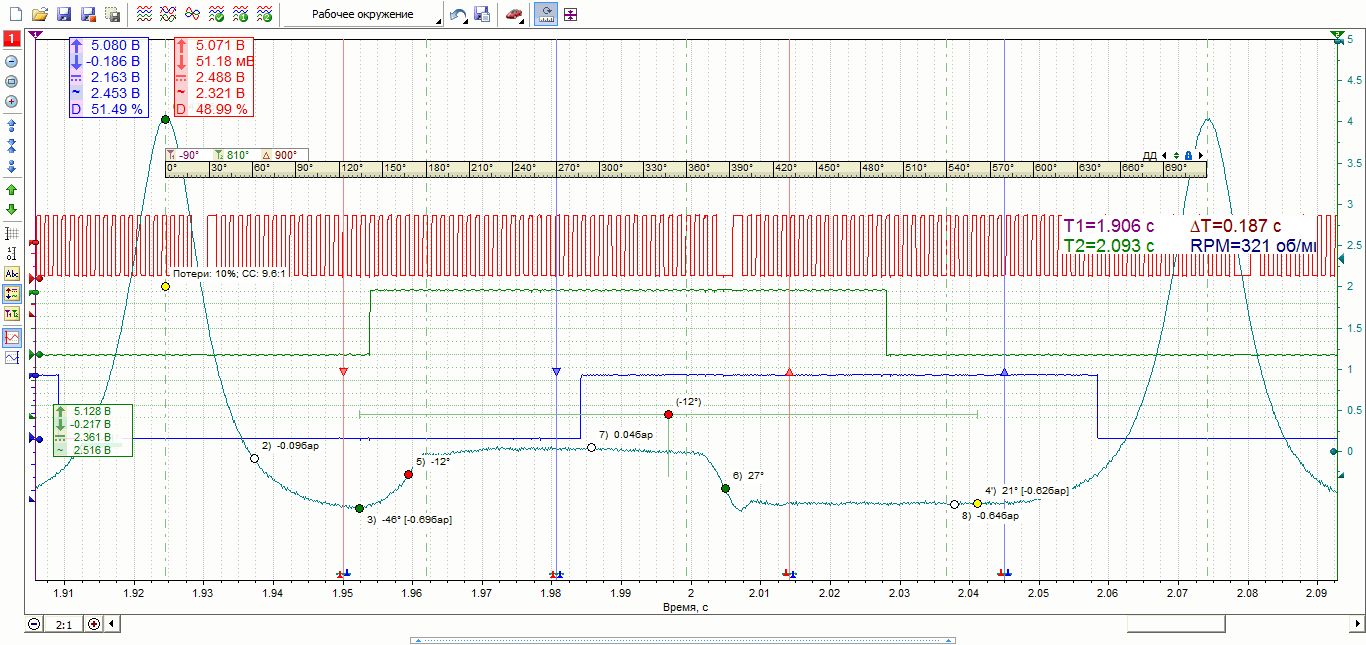

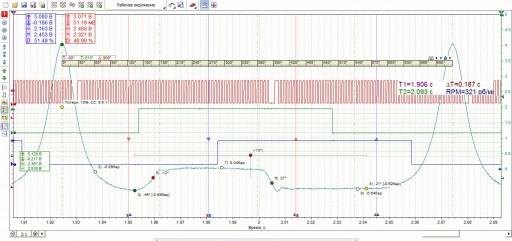

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Диагностика, ошибка 28BA



Пожалуй хватит о кодах неисправностей, пора переходить к тому, зачем приехал этот BMW - чип-тюнингу...






BMW X3 E83 2.5L M54B25. Прошивка ЭБУ на ЕВРО-2



Управляет 2.5-литровым мотором электронный блок Siemens MS45. Его расположение традиционное для BMW - под капотом, в специальном отсеке, с левой стороны...

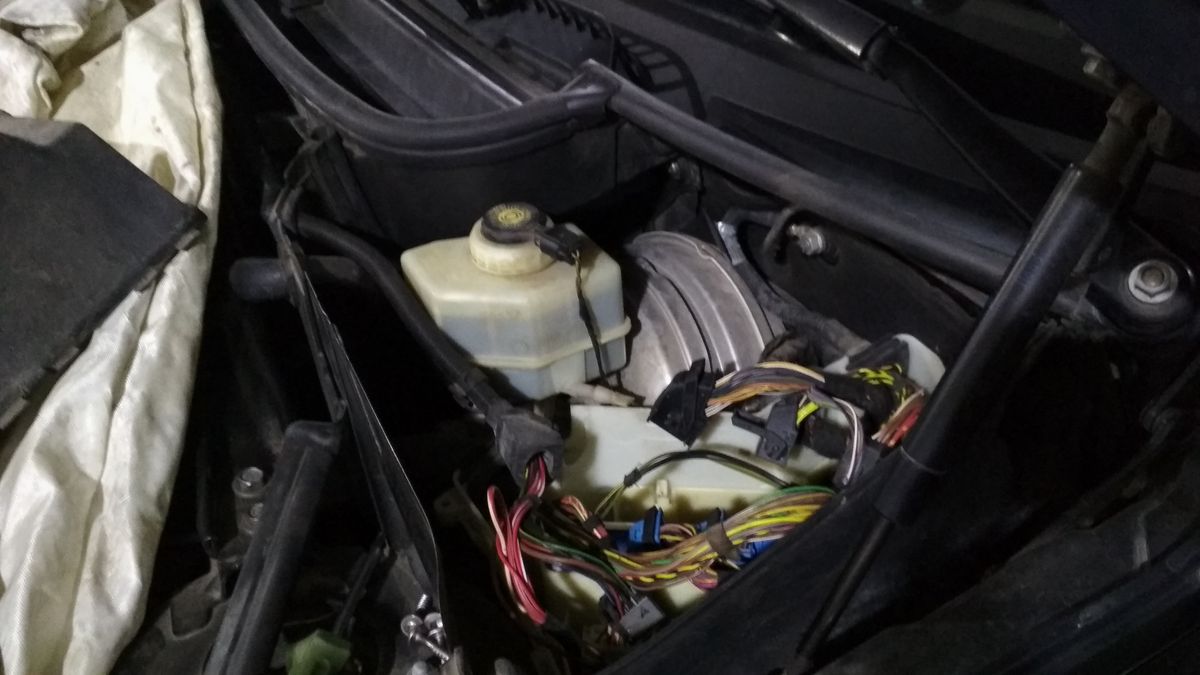

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Расположение ЭБУ двигателя



Выглядит этот ЭБУ и его разъёмы, вот так...

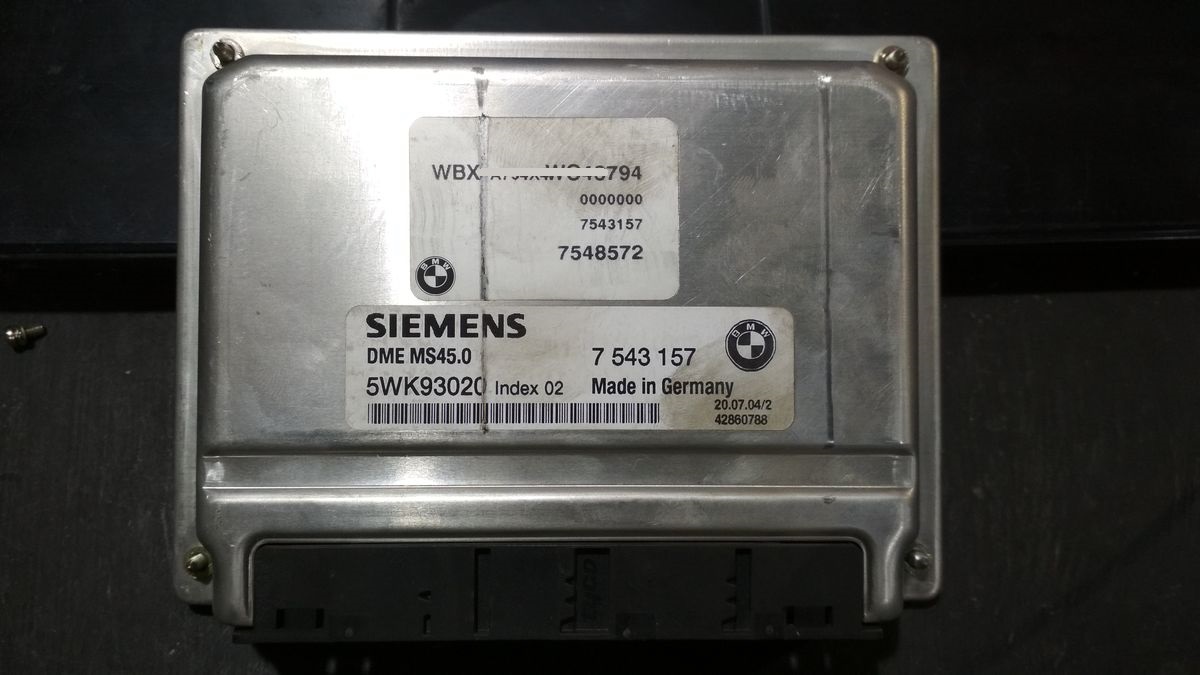

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Внешний вид ЭБУ двигателя

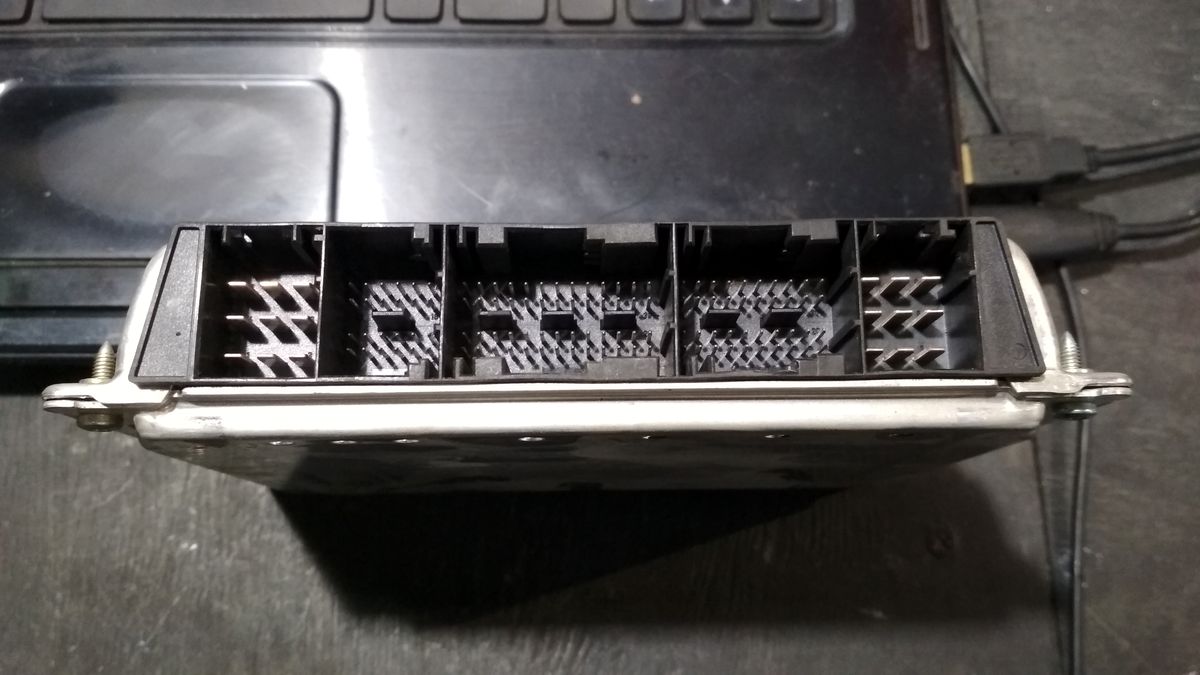

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Вид разъёмов ЭБУ двигателя

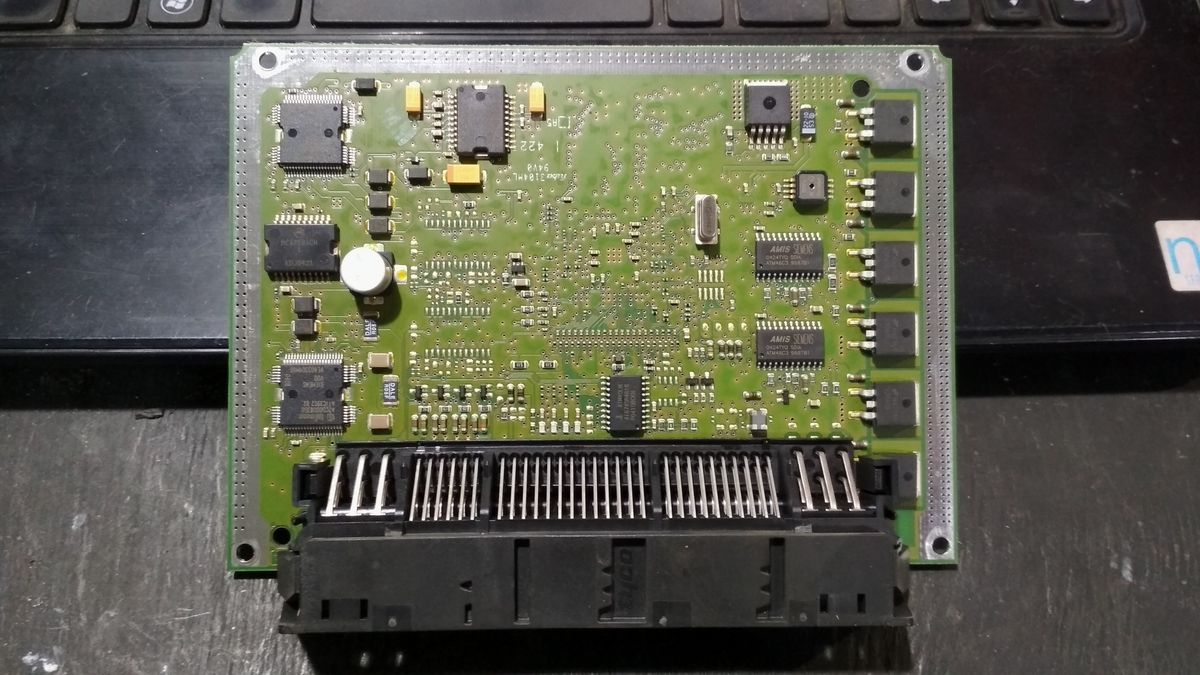

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Вид платы с элементами ЭБУ двигателя

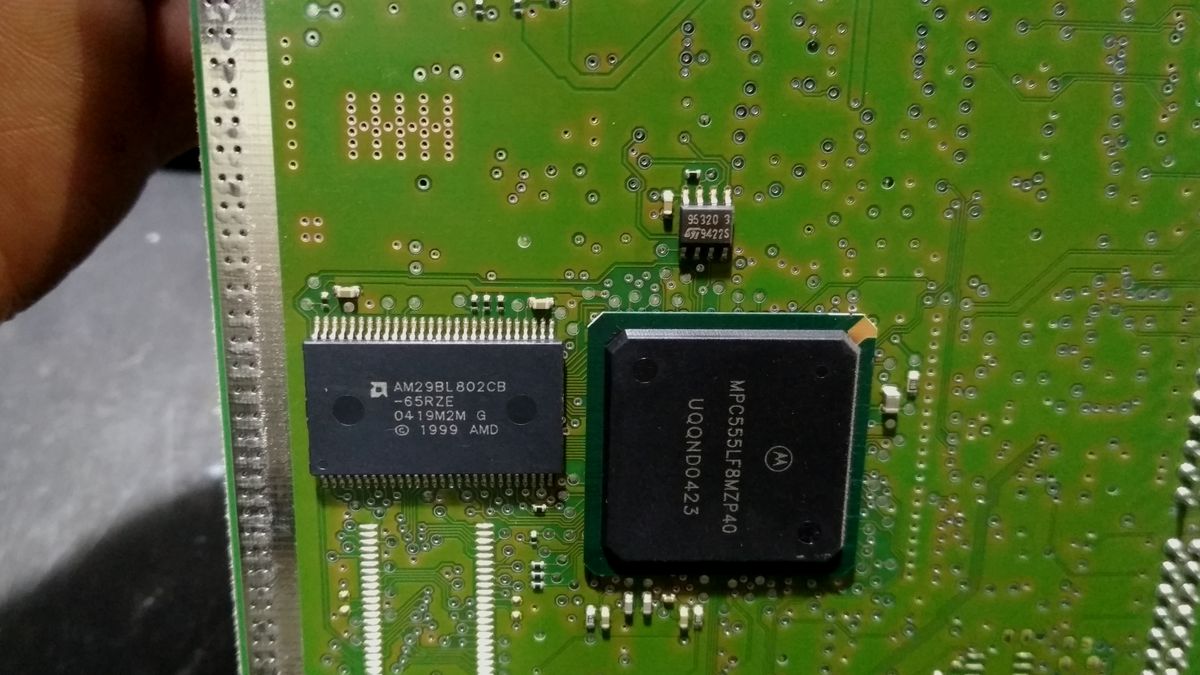

"Сердце и голова" этой коробочки процессор Motorola MPC555LF8MZP40 и микросхема флэш-памяти AM29BL802CB...



BMW X3 E83 2.5L (M54B25) Siemens MS45 - Прочитать MPC555LF8MZP40 и AM29BL802CB



Есть оборудование для чтения-записи этих блоков через диагностический разъём OBDII, но мы расскажем об альтернативном методе, который называется "программирование ЭБУ на столе". Схему подключения (распиновка блока и распиновка BDM-Siemens) смотрите ниже...

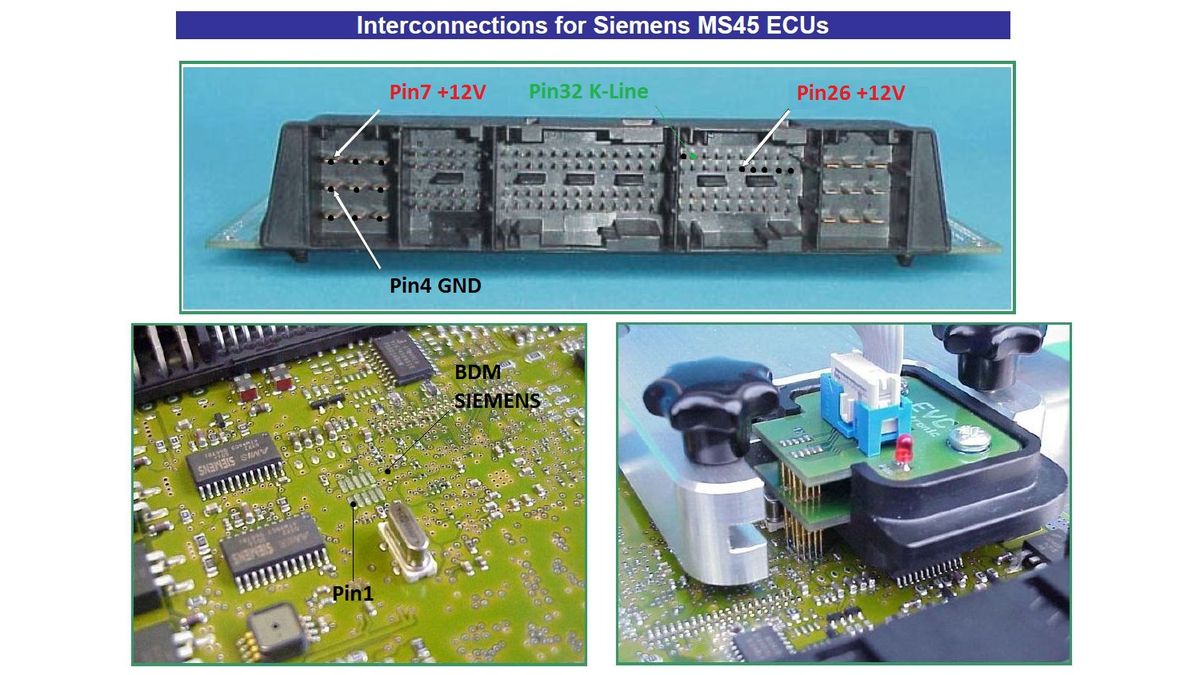

BMW X3 E83 2.5L (M54B25) Siemens MS45 - ECU and BDM pinout



Итак, нам нужен программатор KTAG и два кабеля: 14P600KT02 для подачи питания и 144300T104 для подсоединения к площадке BDM...

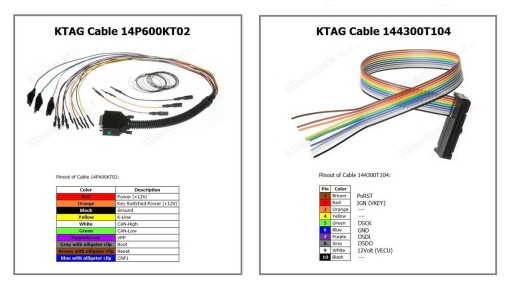

KTAG - Кабель 14P600KT02 и 144300T104



BMW X3 E83 2.5L (M54B25) Siemens MS45 - Контакты площадки BDM



Подключаем цепи питания:

  • Pin7 (1 разъём) и Pin26 (4 разъём) - Питание +12В (красный провод 14P600KT02)
  • Pin4 (1 разъём) - Масса (чёрный провод 14P600KT02)

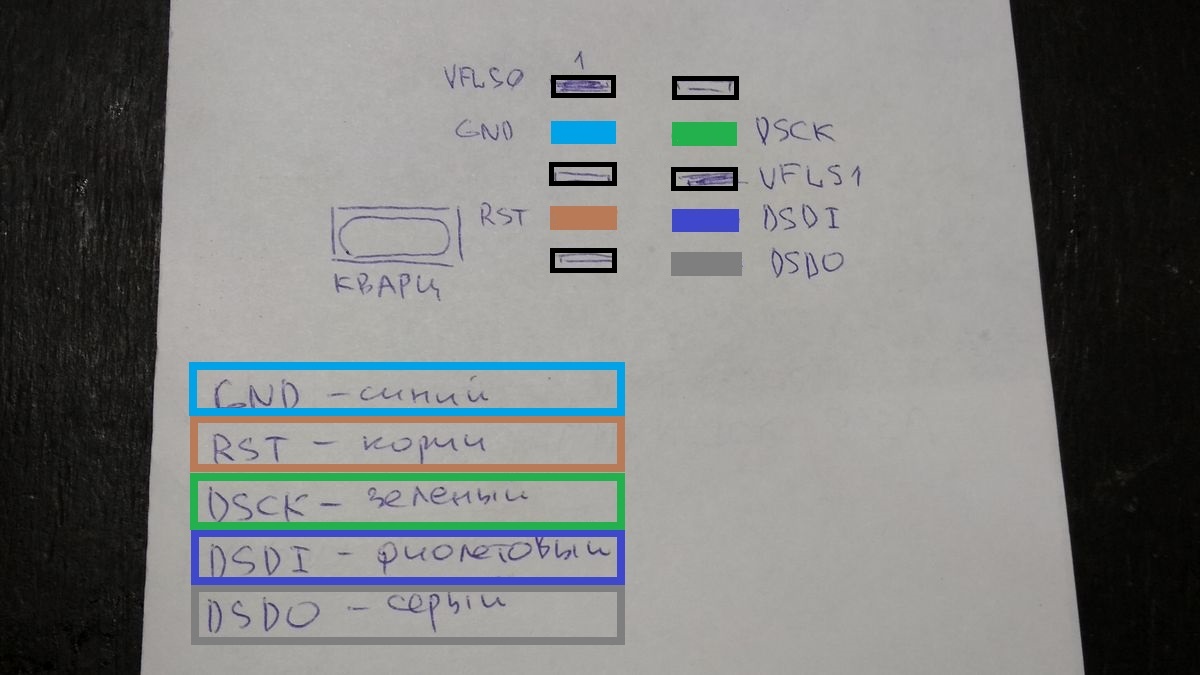

Подключаемся к BDM-Siemens (первый Pin - VFLS0):

  • GND - синий провод 144300T104
  • Reset - коричневый провод 144300T104
  • DSCK - зелёный провод 144300T104
  • DSDI - фиолетовый провод 144300T104
  • DSDO - серый провод 144300T104

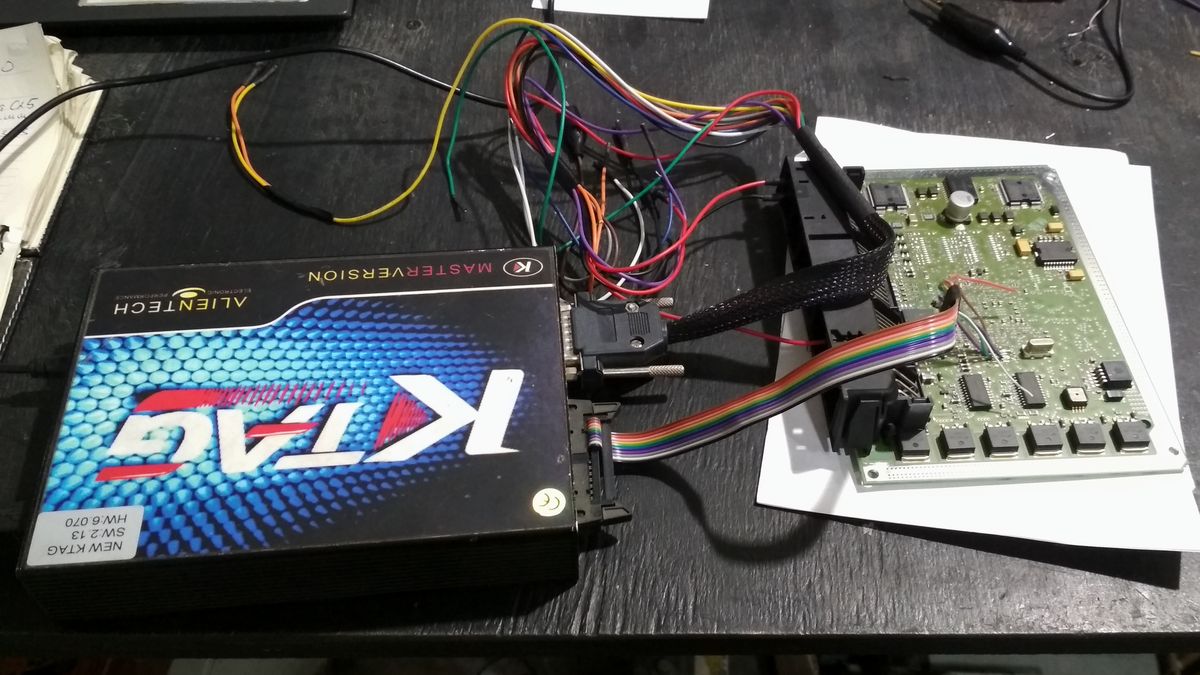

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Подключение программатора KTAG

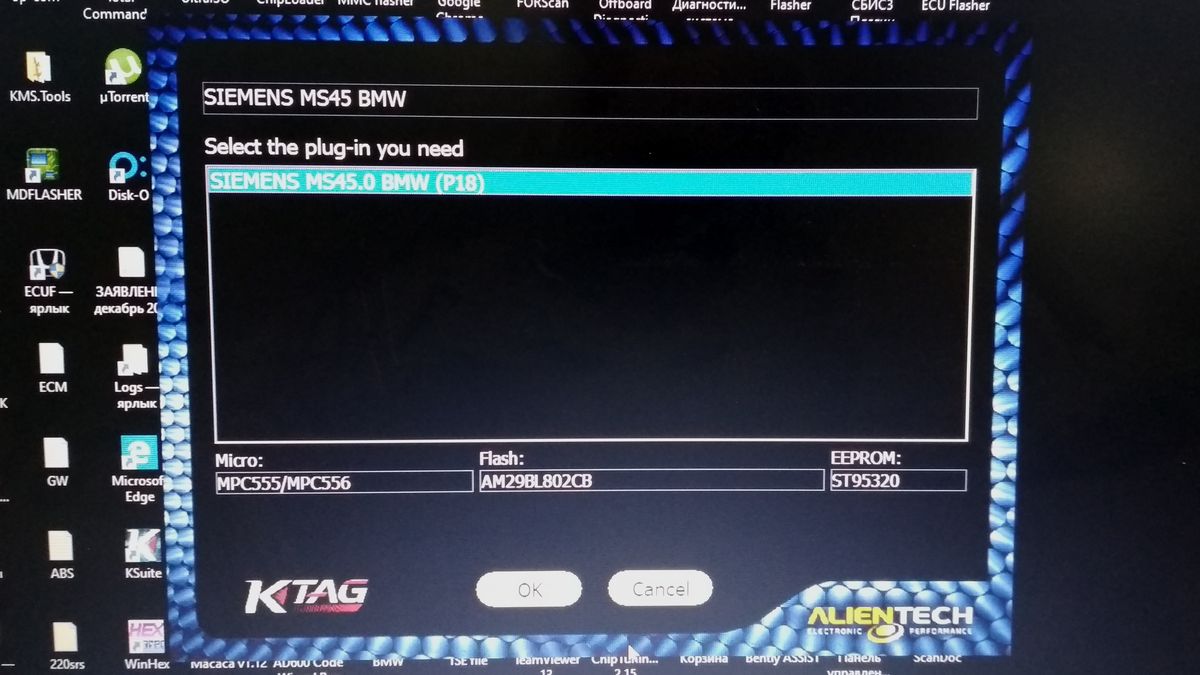

В интерфейсе программы KTAG выбираем 18-ый протокол...



BMW X3 E83 2.5L (M54B25) Siemens MS45 - KTAG протокол P18



И считываем прошивку из ЭБУ...

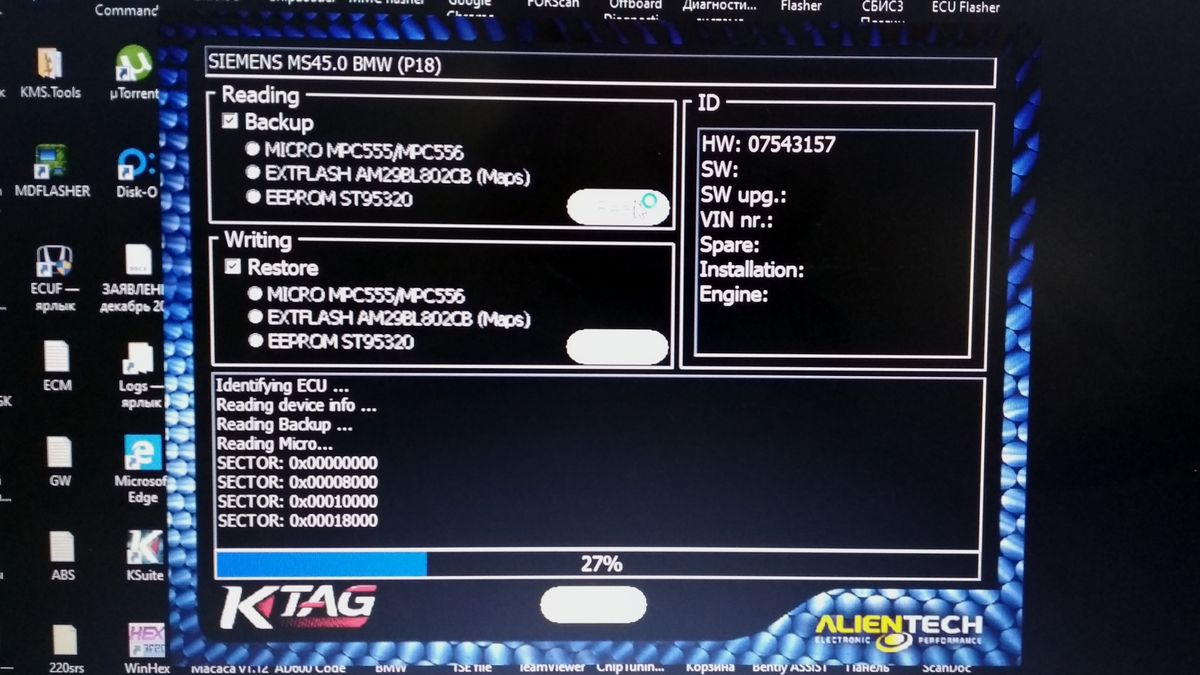

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Чтение заводской прошивки



В считанном стоке (заводской прошивке) находим идентификаторы и по этим номерам приобретаем тюнингованную, модифицированную прошивку, под нормы токсичности ЕВРО-2, с отключенным контролем катализаторов, вторых датчиков кислорода и системы вторичного воздуха (продувка катализаторов).

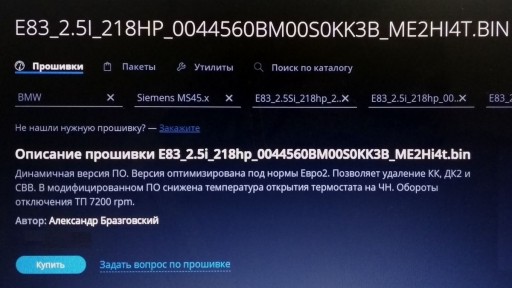

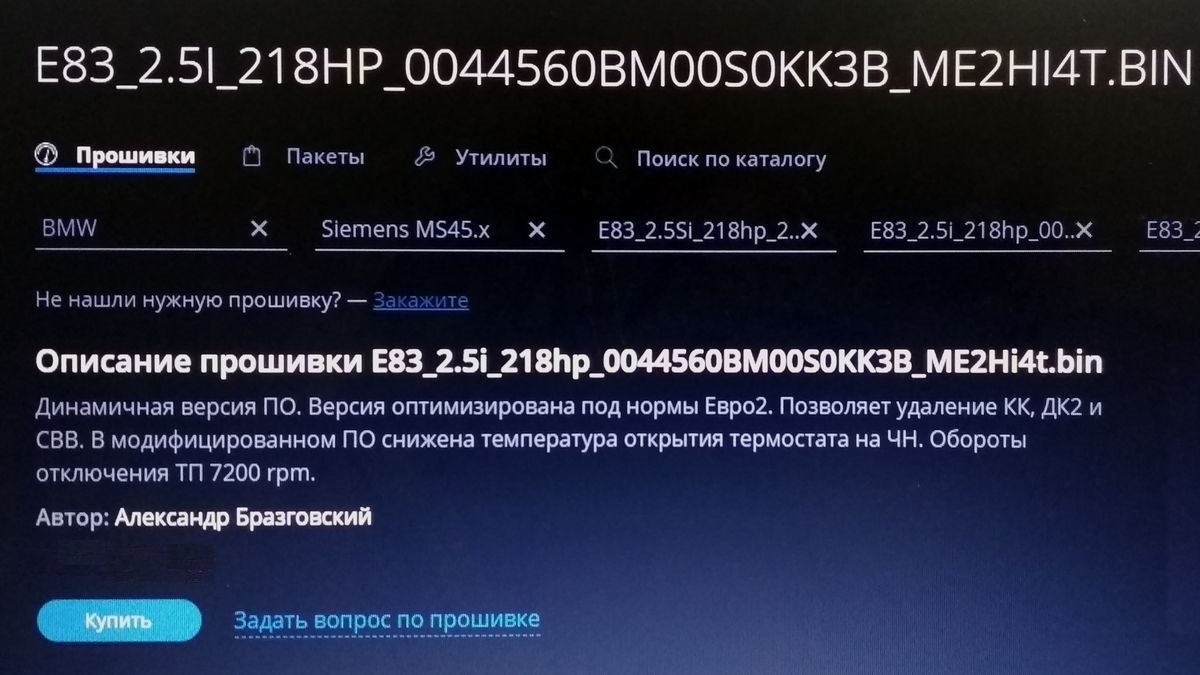

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Описание модифицированной прошивки



В этой модифицированной прошивке нам нужны лишь калибровки. Поэтому переносим область 0х40000 - 0х5FFFF (включительно) из мода в сток и получившуюся прошивку записываем в ЭБУ...

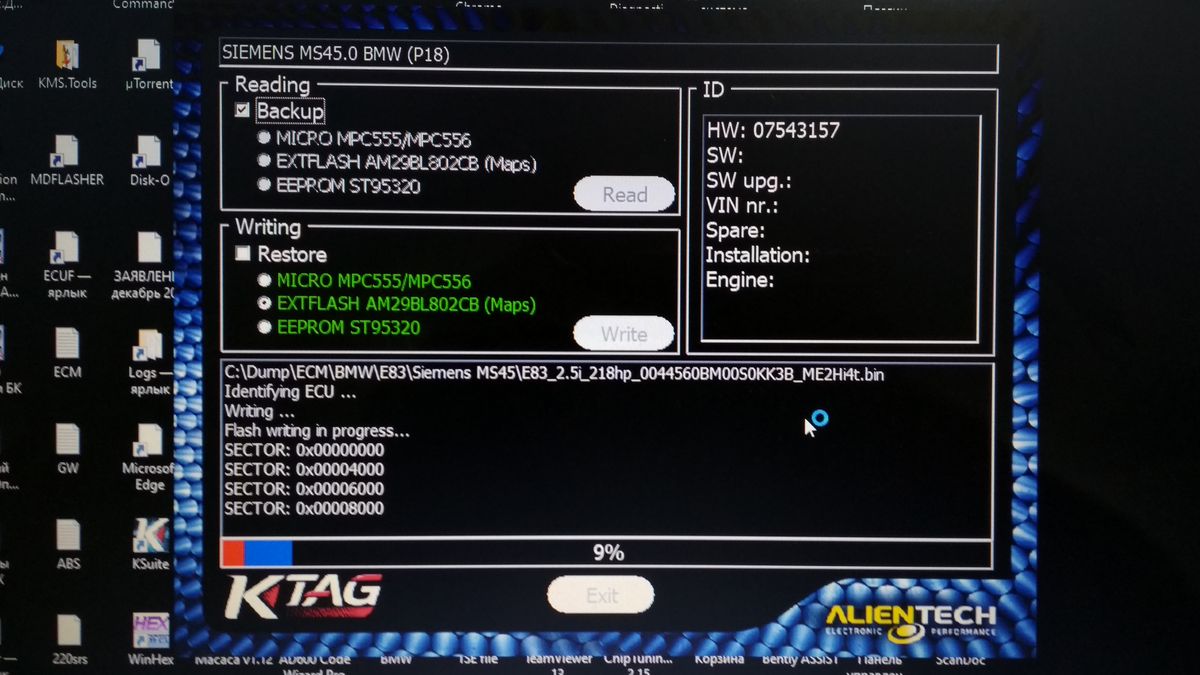

BMW X3 E83 2.5L (M54B25) Siemens MS45 - Запись прошивки в ЭБУ с помощью KTAG



На этом и всё ))



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
