Ford Transit TTG 2.2L TDCi Continental SID208. Чип-тюнинг

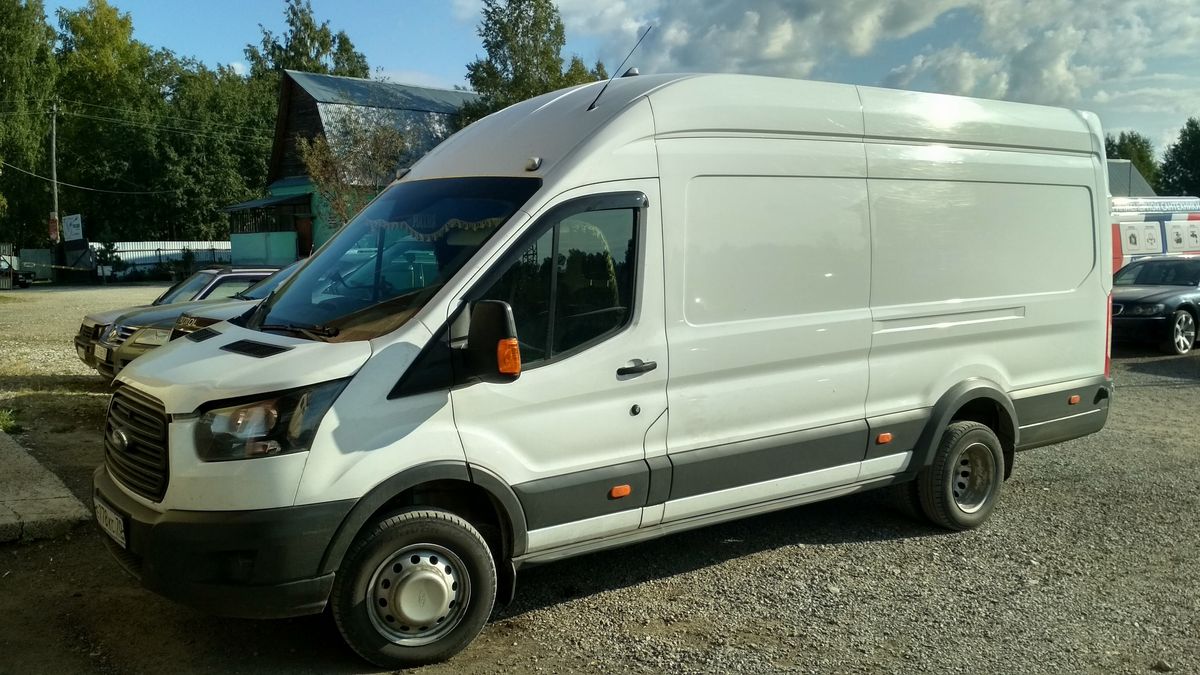

Ford Transit TTG (четвёртое поколение) 2019 года выпуска, ехал на удаление сажевого фильтра и перед этим заехал к нам, на программное отключение систем DPF и EGR.
Под капотом у этого Транзита был 4х-цилиндровый, 16ти-клапанный, дизельный двигатель, с турбонаддувом - PGFA 2.2L Duratorq TDCi, имеющий следующие характеристики:
- Объём двигателя - 2198 см.куб.
- Мощность двигателя - 140 л.с. / 3500 об.мин
- Крутящий момент - 320 Нм / 1100 об.мин
К слову сказать, у нас это был уже не первый Ford Transit, приезжали и такие же и предыдущего поколения, с двигателями SRFA 2.2L Duratorq TDCi, о чип-тюнинге которого можно почитать здесь - Ford Transit 2.2L TDCi Visteon DCU102
Ford Transit TTG 2.2TDCi. Компьютерная диагностика

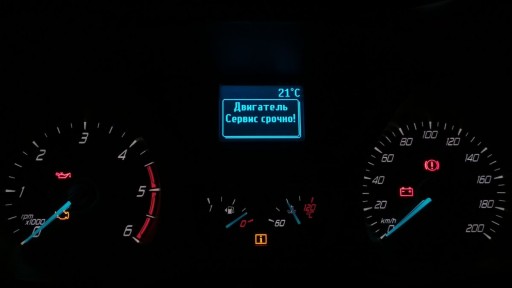

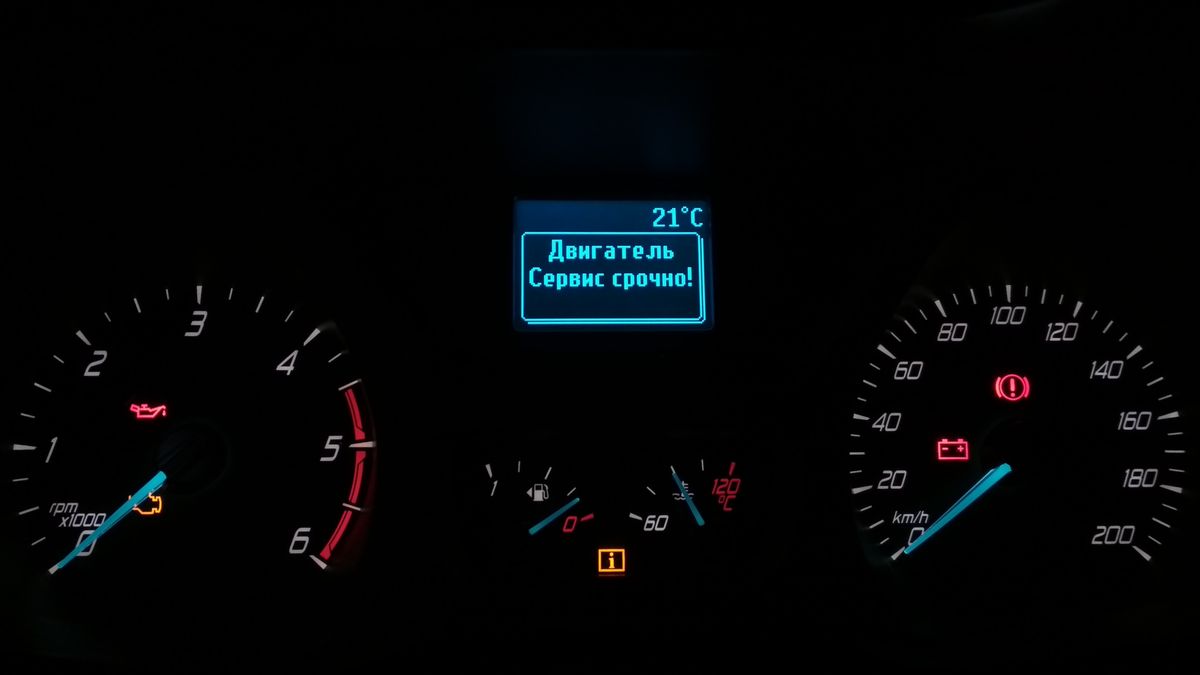

На панели приборов автомобиля, горел индикатор Check Engine, и предупреждение, о том, что нужно срочно посетить сервис. Естественно, мы подключили диагностический сканер...

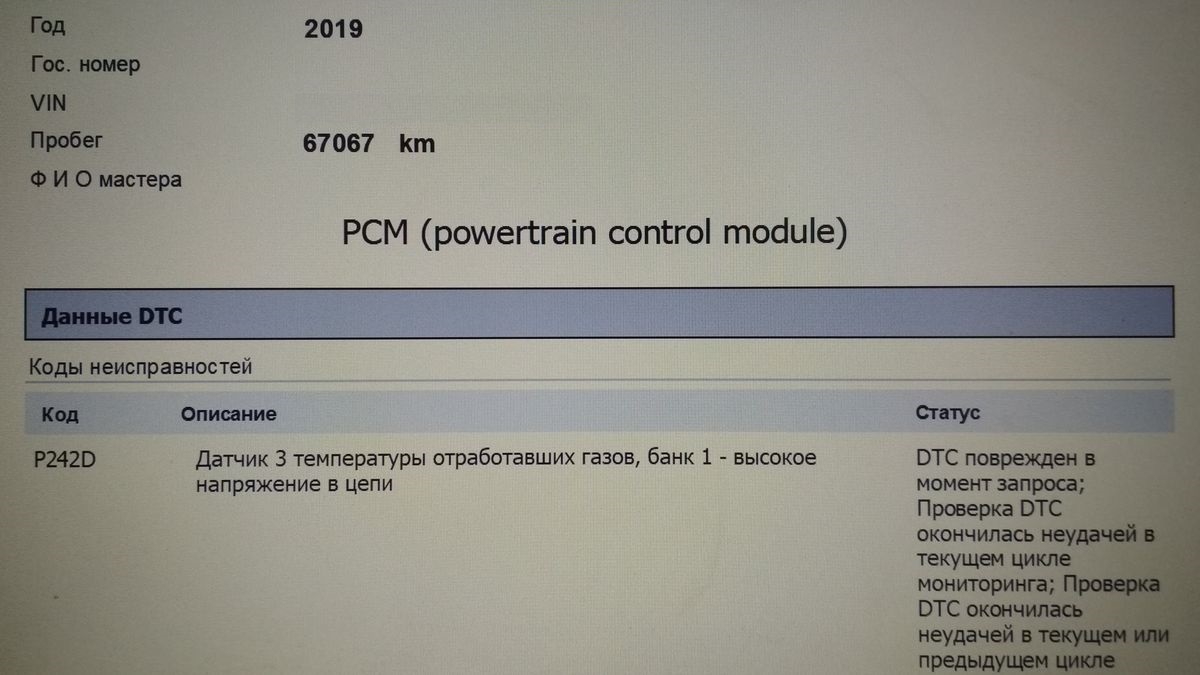

В блоке управления двигателя был один код неисправности:
- P242D - Датчик 3 температуры отработавших газов, банк 1 - высокое напряжение в цепи
Разбираться с этой неисправностью было не нужно, поскольку после чип-тюнинга, необходимости в этом датчике, при работе двигателя, не будет.
Ford Transit TTG 2.2TDCi. Программирование ЭБУ Continental SID208

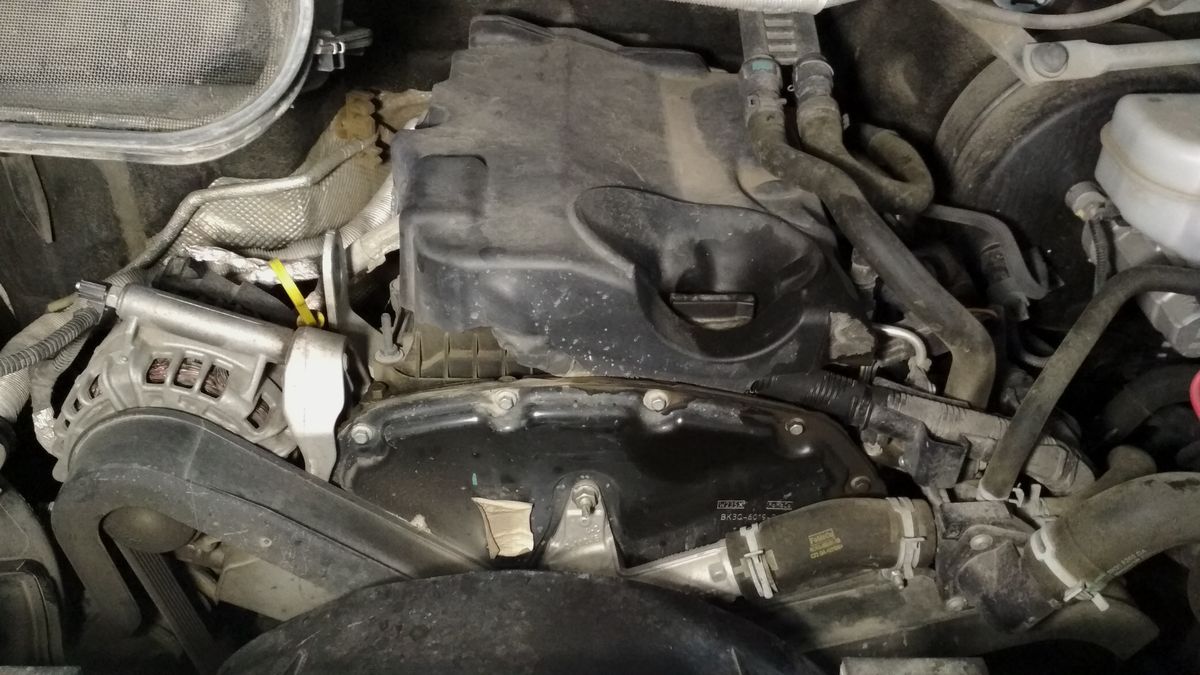

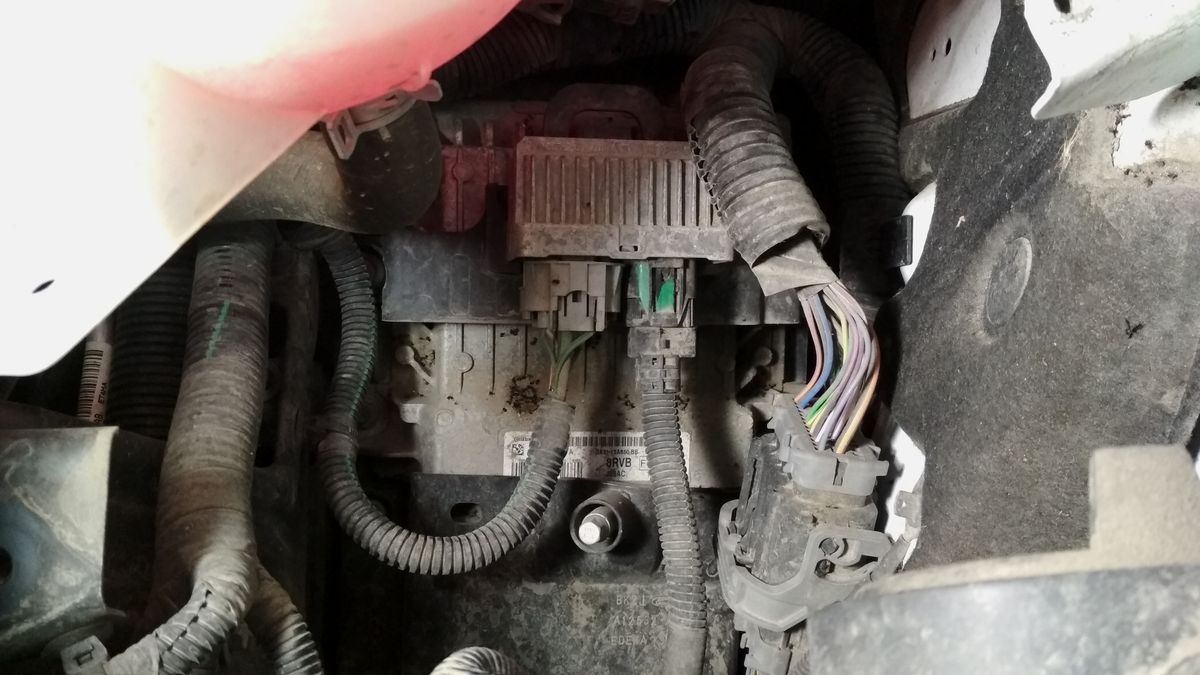

Итак, двигателем в этом Ford Transit, управляет блок управления Continental SID208. Расположен ЭБУ в подкапотном пространстве, за левой фарой, под расширительным бачком охлаждающей жидкости...
Для перепрограммирования, блок необходимо снять и вскрыть его корпус, чтобы был доступ к плате.

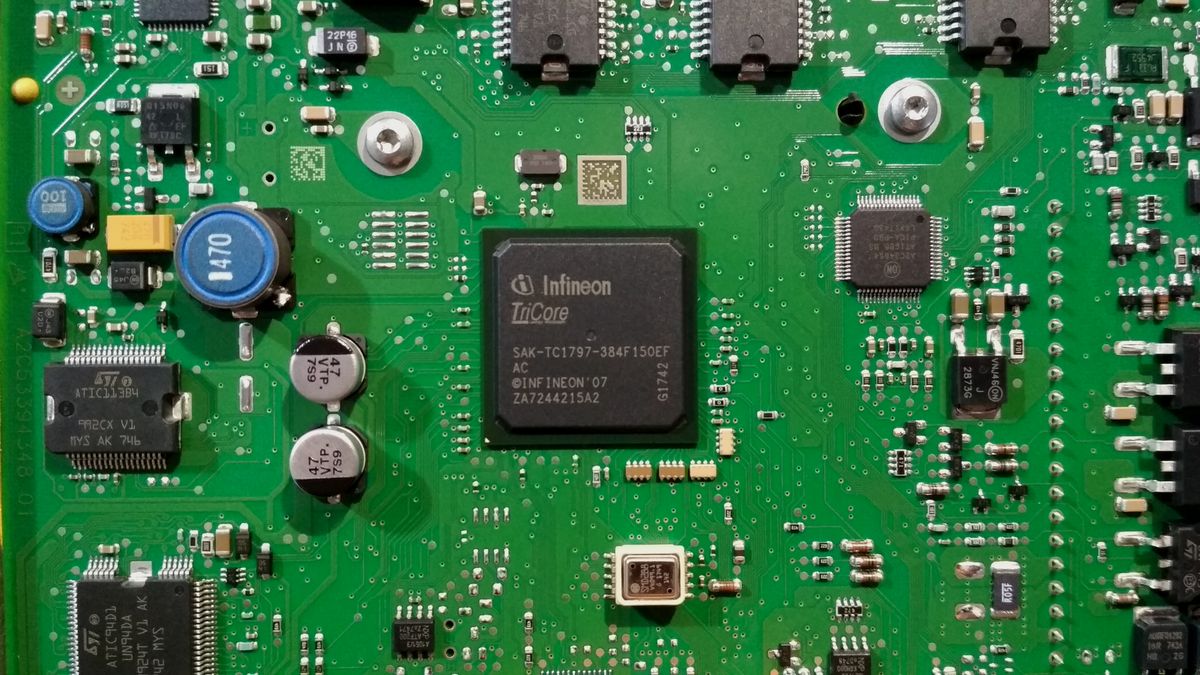

Continental SID208 собран на процессоре TriCore SAK-TC1797-384F150EF. Чтобы получить доступ к содержимому, этого процессора, в первую очередь необходимо считать пароль. Собственно говоря, пароль можно прочитать и через диагностический разъём OBD-II, но раз уж блок всё равно снимать с автомобиля, мы делаем это на столе.

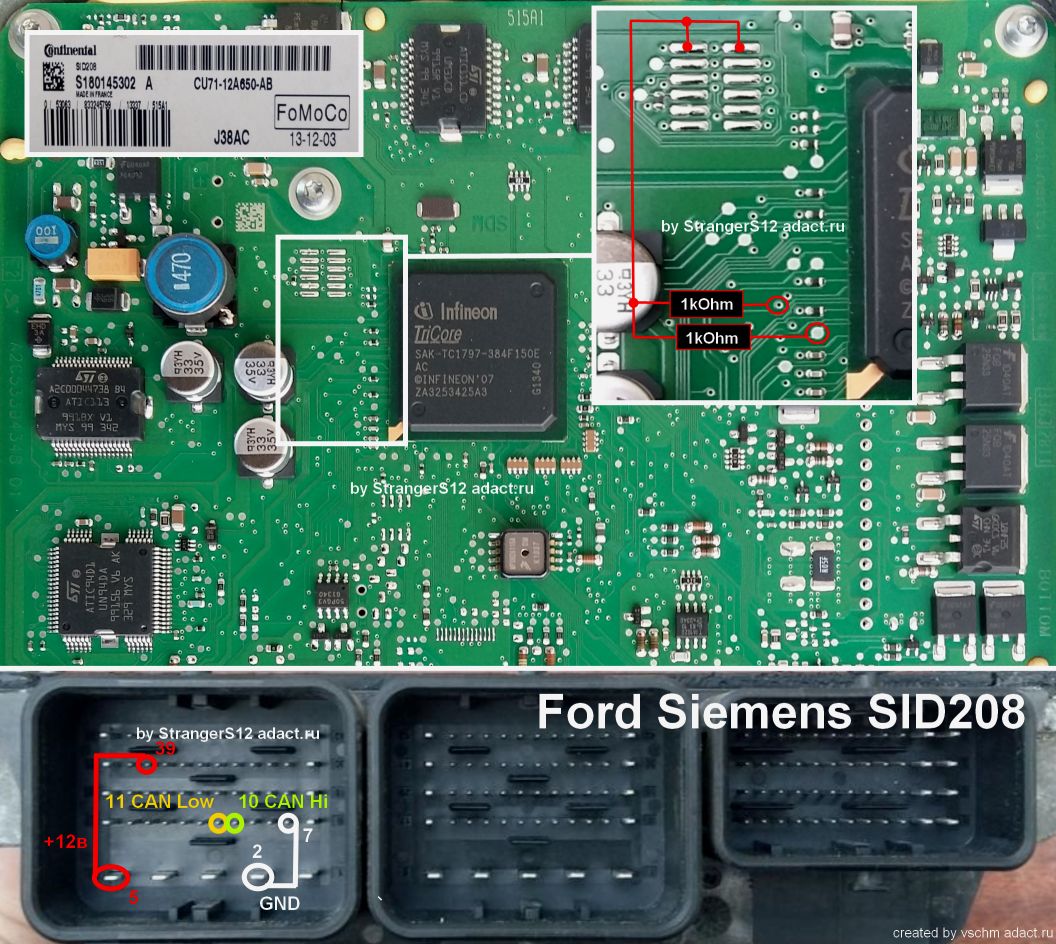

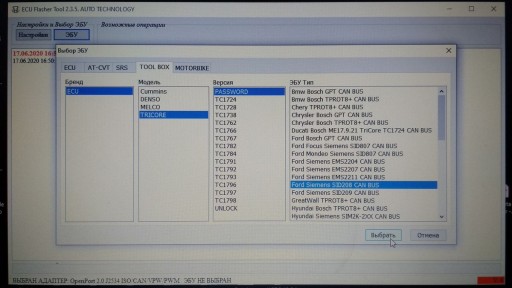

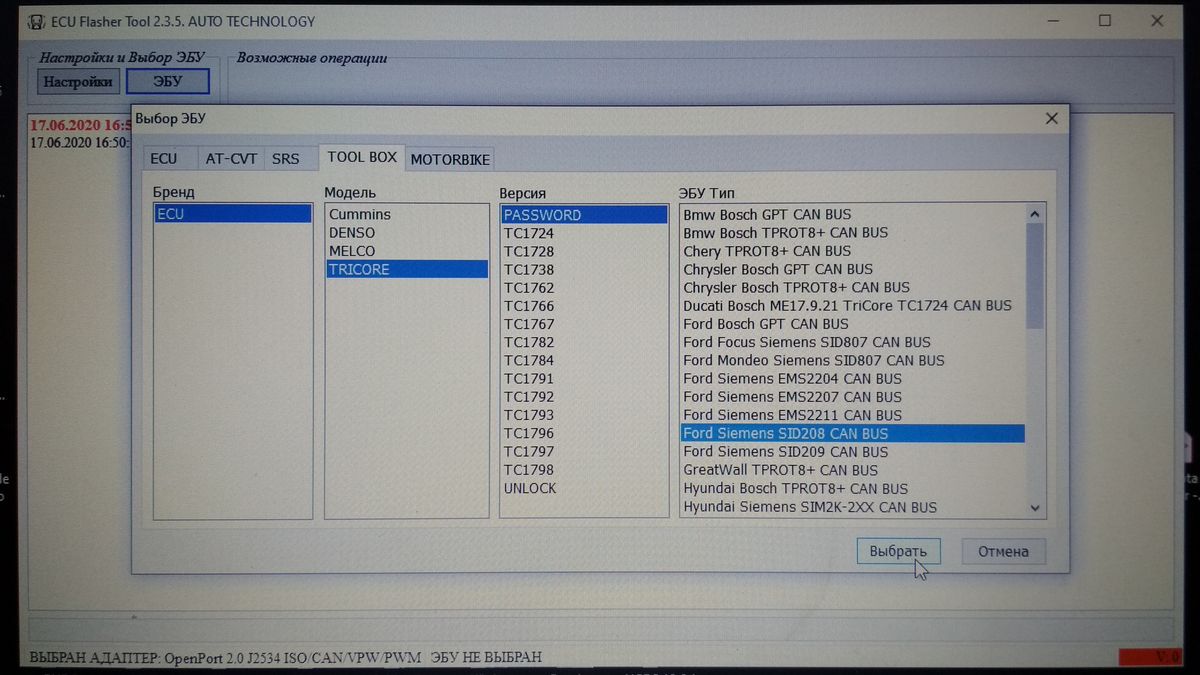

Используя выше приведённую распиновку, подключив только питание и CAN, не переводя процессор в BOOT-режим, считываем PASSWORD...
Для работы с этим процессором, мы использовали загрузчик ECUFlasher и адаптер Openport 2.0. Пароль считан и сохранён в файл, переходим к следующему этапу...

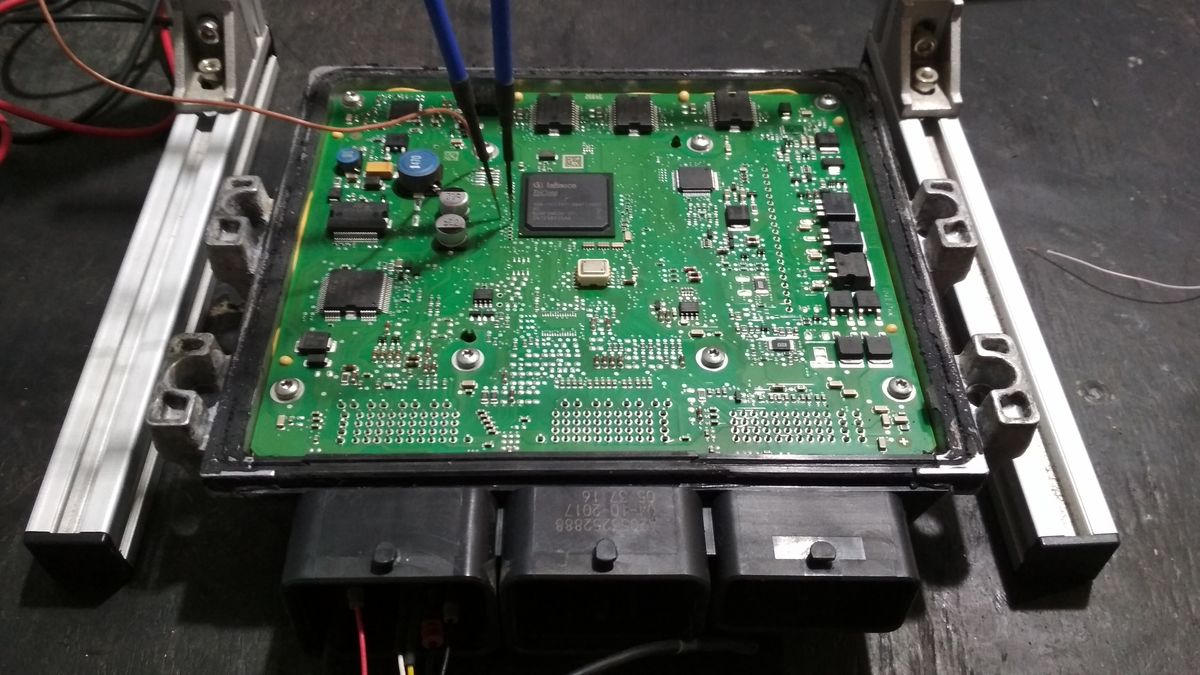

Переводим процессор в BOOT-режим...

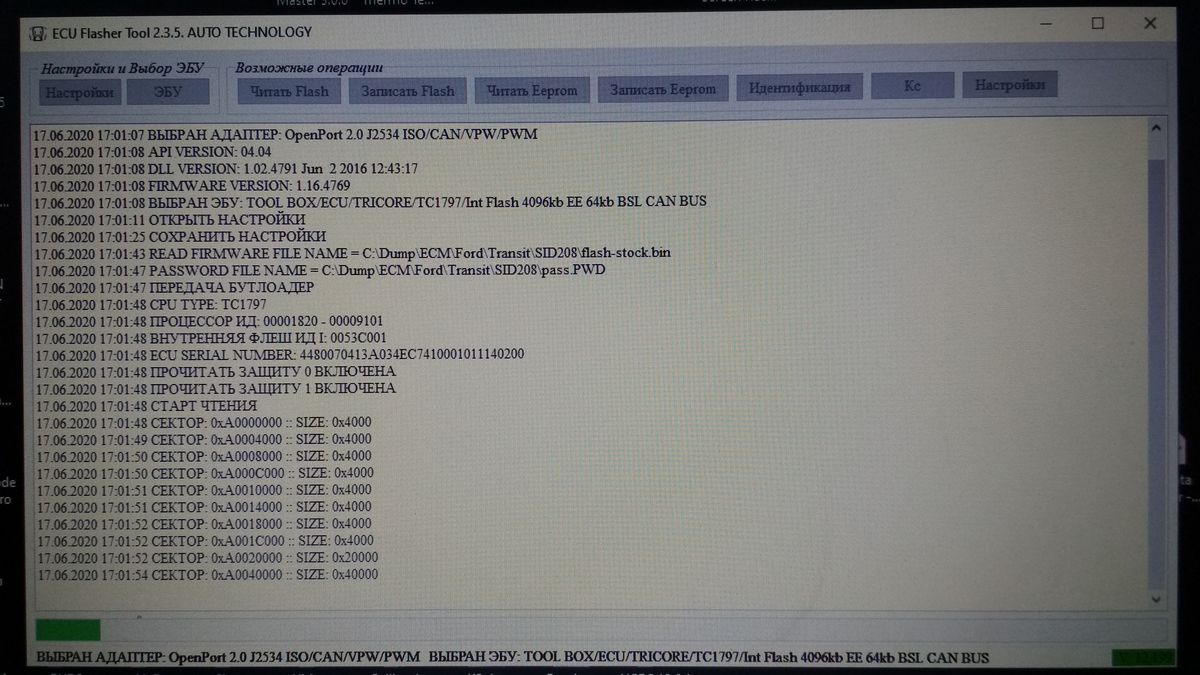

... и используя PASSWORD, считываем заводскую прошивку блока - сток.

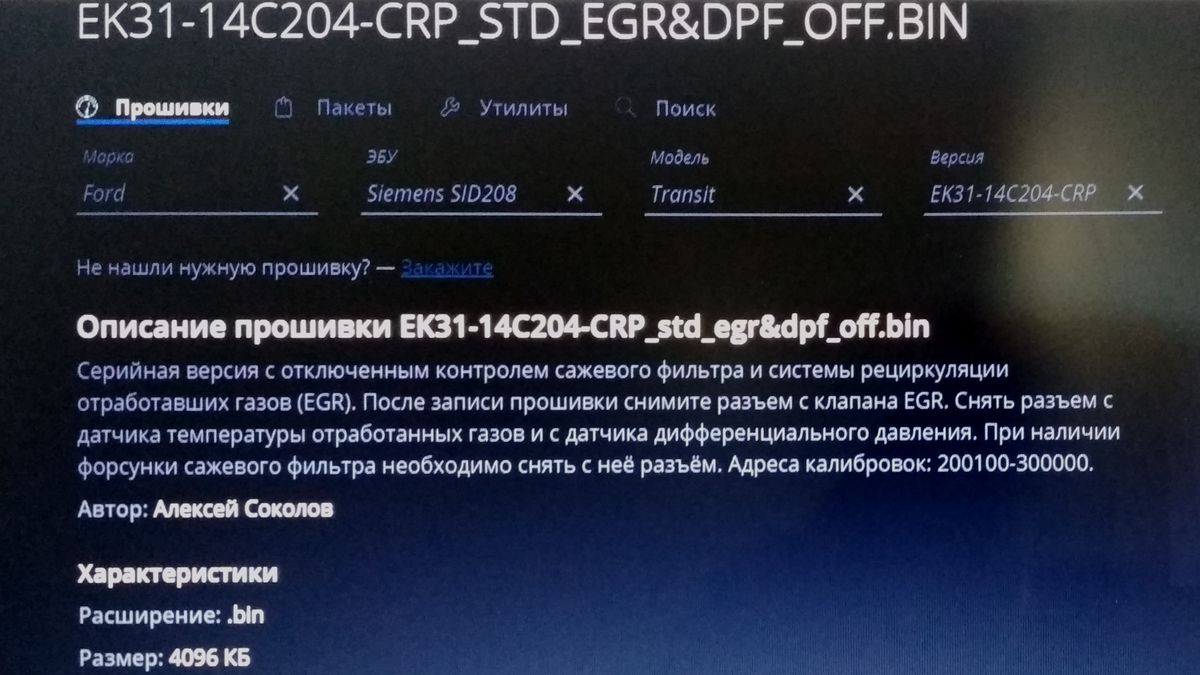

В считанной прошивке находим идентификаторы и приобретаем соответствующую модифицированную прошивку, с отключенным контролем сажевого фильтра DPF и системы рециркуляции отработавших газов EGR.

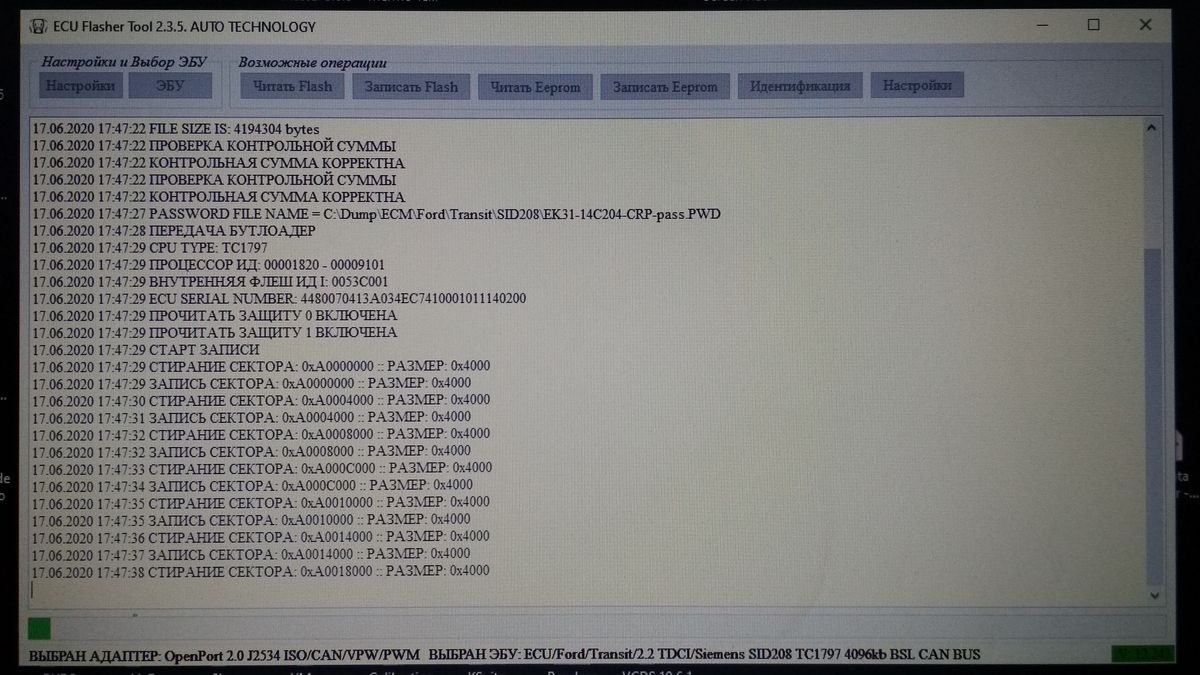

Переносим область калибровок из модифицированной прошивки в сток и записываем в ЭБУ новый софт.
Ford Transit TTG 2.2TDCi. Отключение элементов систем DPF и EGR
В рекомендации к прошивке DPF_EGR_Off, было написано о необходимости отключения разъёмов: датчика дифференциального давления, датчиков температуры отработавших газов (на этом автомобиле их три), клапана ЕГР и форсунки сажевого фильтра - делаем это...

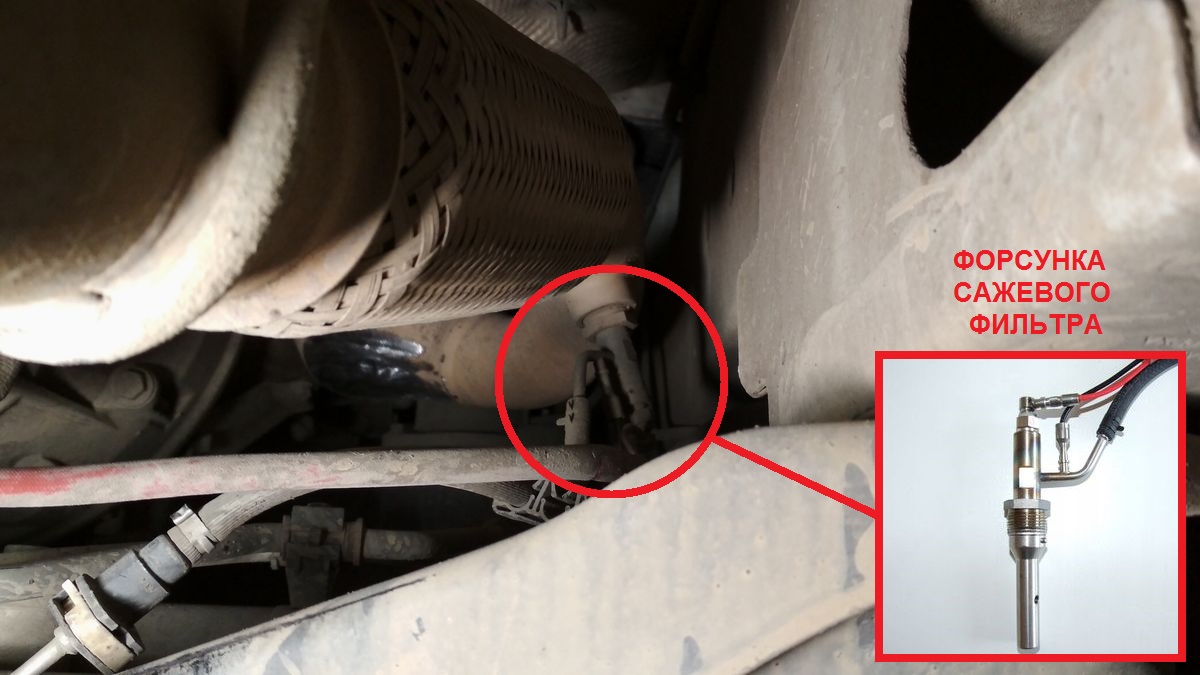

Форсунка сажевого фильтра...

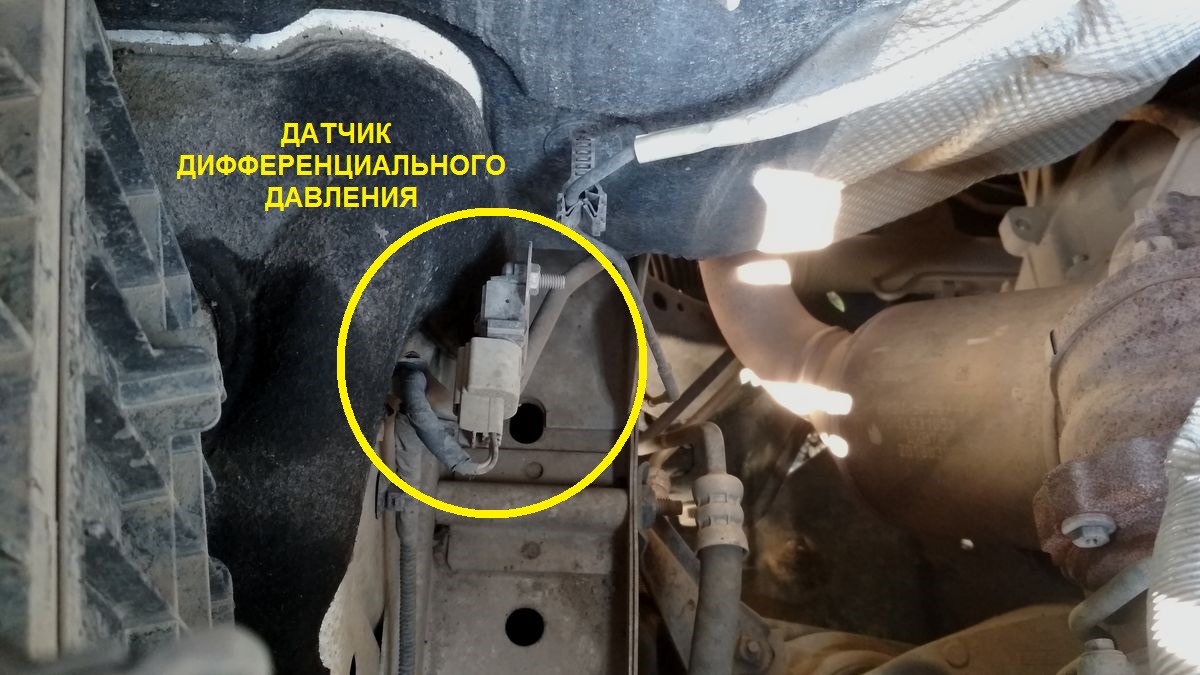

Датчик дифференциального давления...

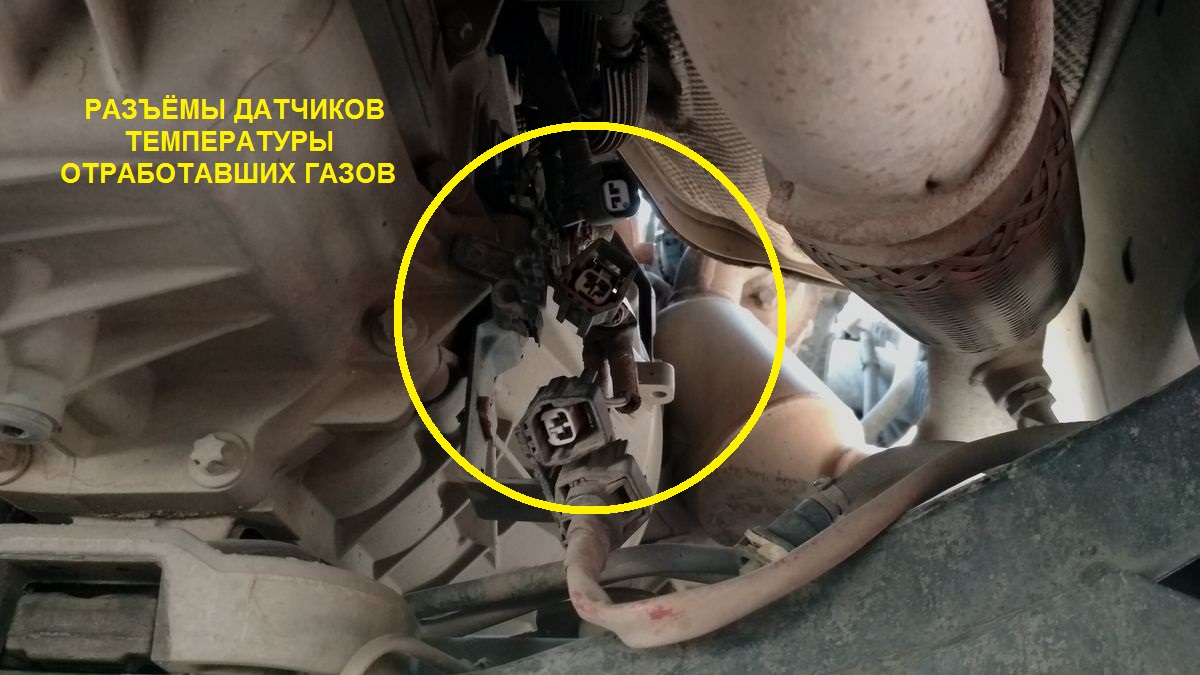

Три разъёма датчиков температуры ОГ...

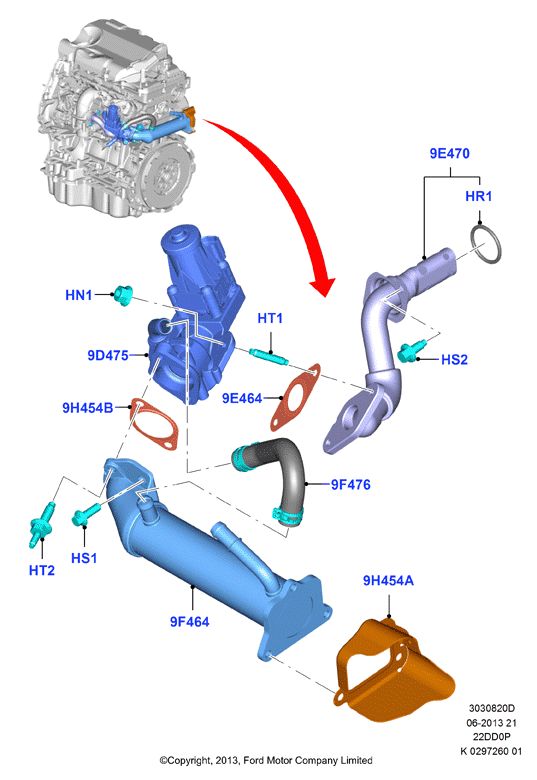

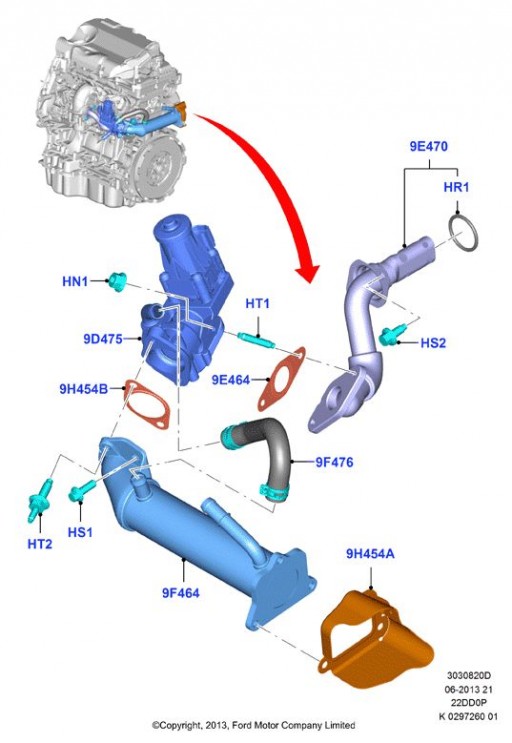

Клапан системы EGR.
