Mazda 6 GJ - Установка камеры заднего вида

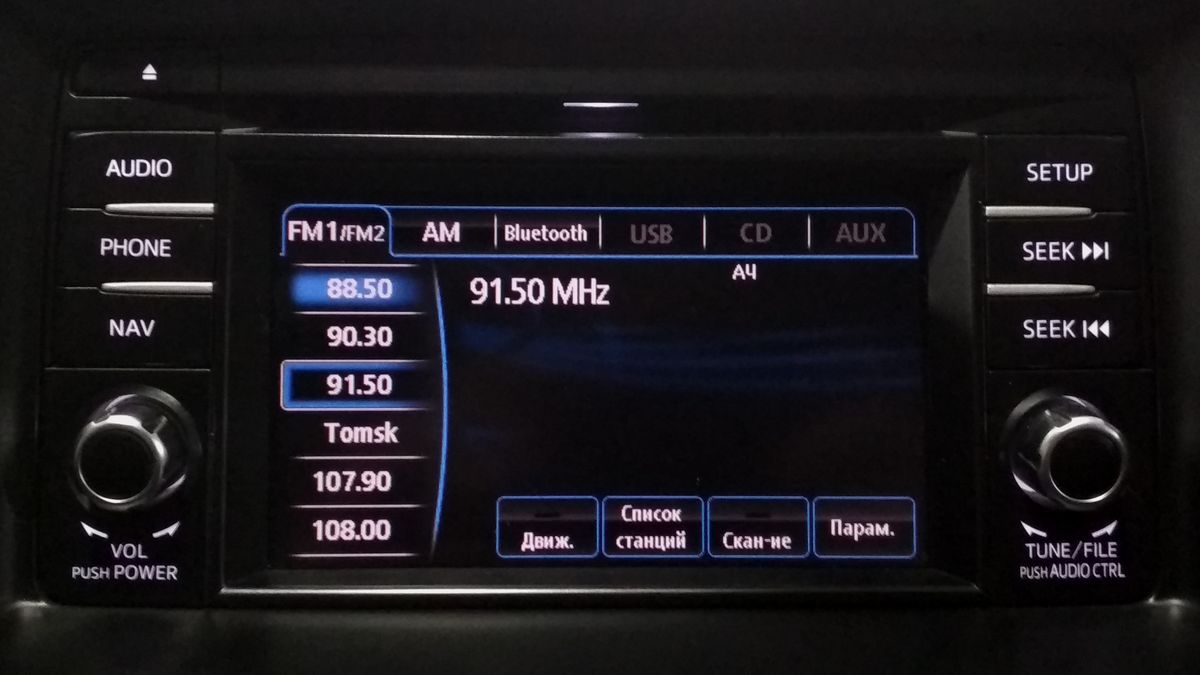

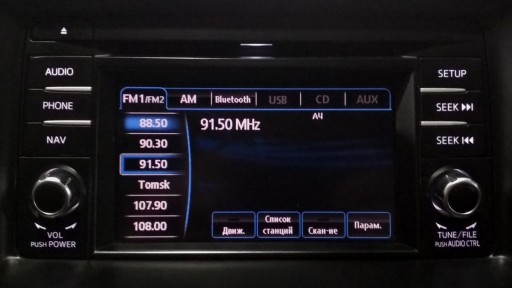

Mazda 6 GJ (2012-2015) приехала на установку камеры заднего вида. Головное устройство (магнитола) - штатное, камера - обычная, универсальная, 12ти-вольтовая. В этой статье, не будем останавливаться на таких стандартных моментах, как разборка салона и протяжка проводов, а расскажем о некоторых нюансах, на которые необходимо обратить внимание, при установке.
Mazda 6 GJ. Сервисное меню головного устройства

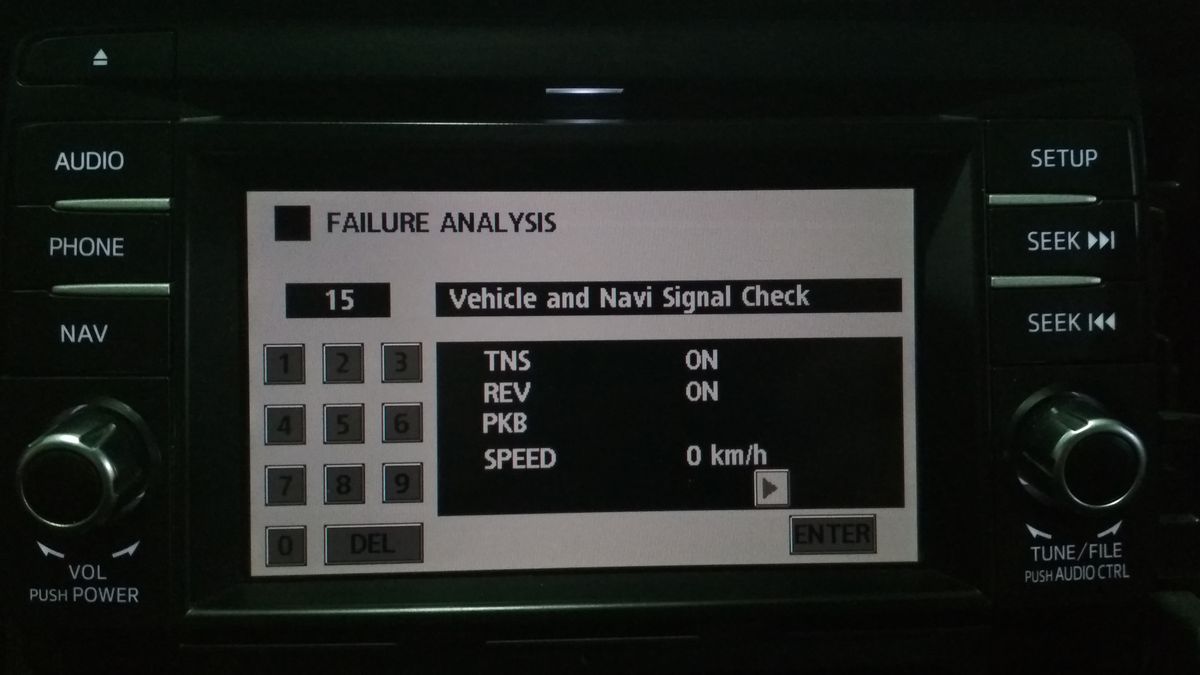

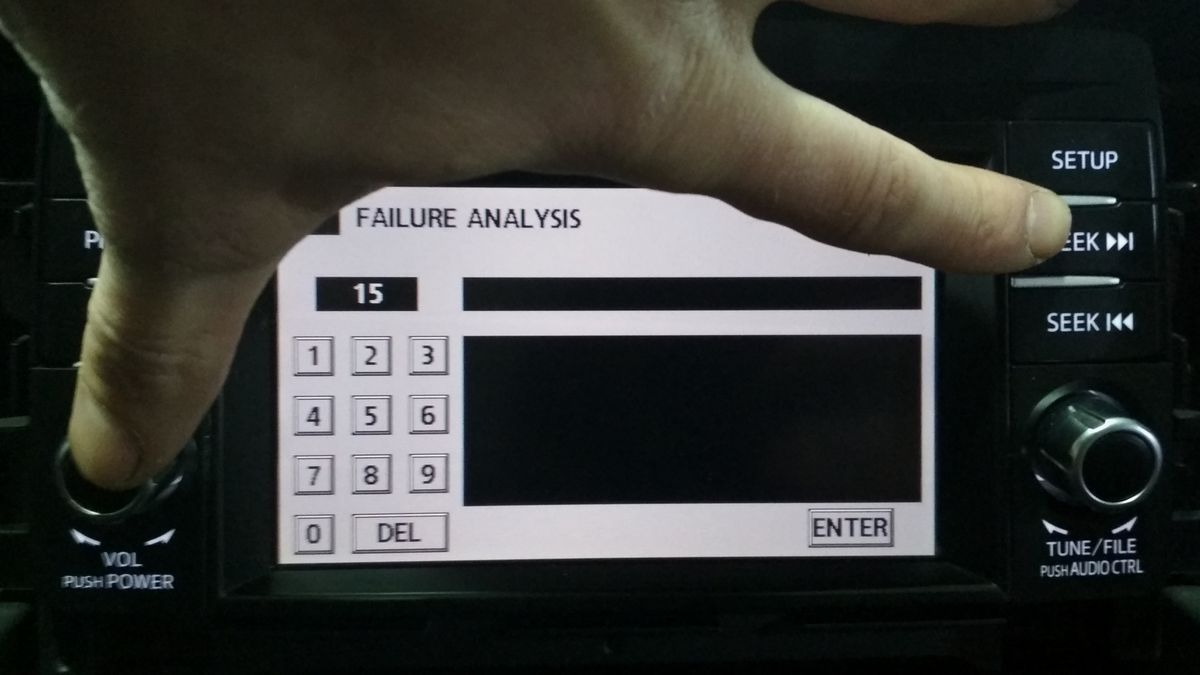

Первое, что нужно сделать, это проверить заведена ли активация заднего хода в магнитолу. Для этого нужно войти в Сервисное меню - FAILURE ANALYSIS ...
... при включенном зажигании, зажимаем одновременно кнопки VOL и SEEK >> далее набираем код 15 и нажимаем ENTER. Таким образом, мы попадаем в меню проверки сигналов автомобиля Vehicle and Navi Signal Check.
Теперь переводим ручку селектора АКПП, в положение движения задним ходом и смотрим на дисплее, параметр REV ("reverse" - вторая строка). Если значение OFF поменялось на ON, значит сигнал заднего хода, уже заведён в магнитолу. Если же ничего не меняется, то придётся тянуть к магнитоле провод заднего хода и подключать его, согласно электрической схемы вашего автомобиля.
Mazda 6 GJ. Подключение камеры заднего вида
В нашем случае, сигнал заднего хода уже присутствовал на магнитоле, поэтому подключение проводов камеры, происходило следующим образом...

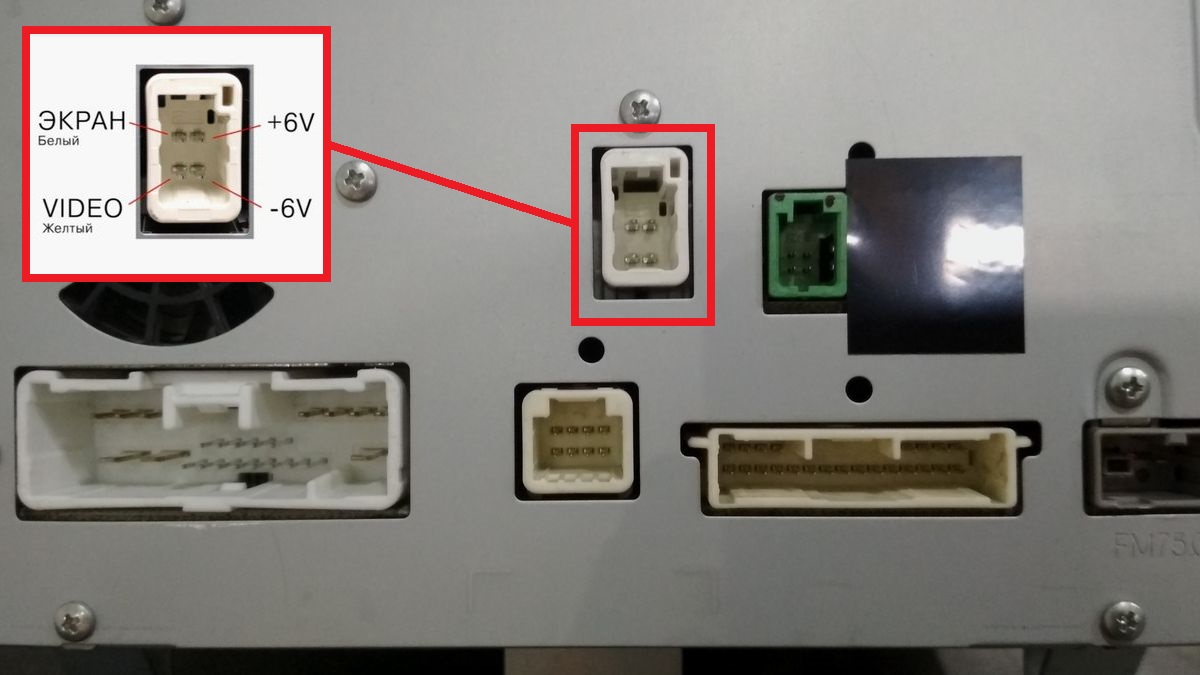

Плюс и минус видеосигнала, мы подключили к разъёму магнитолы, согласно распиновке приведённой выше...

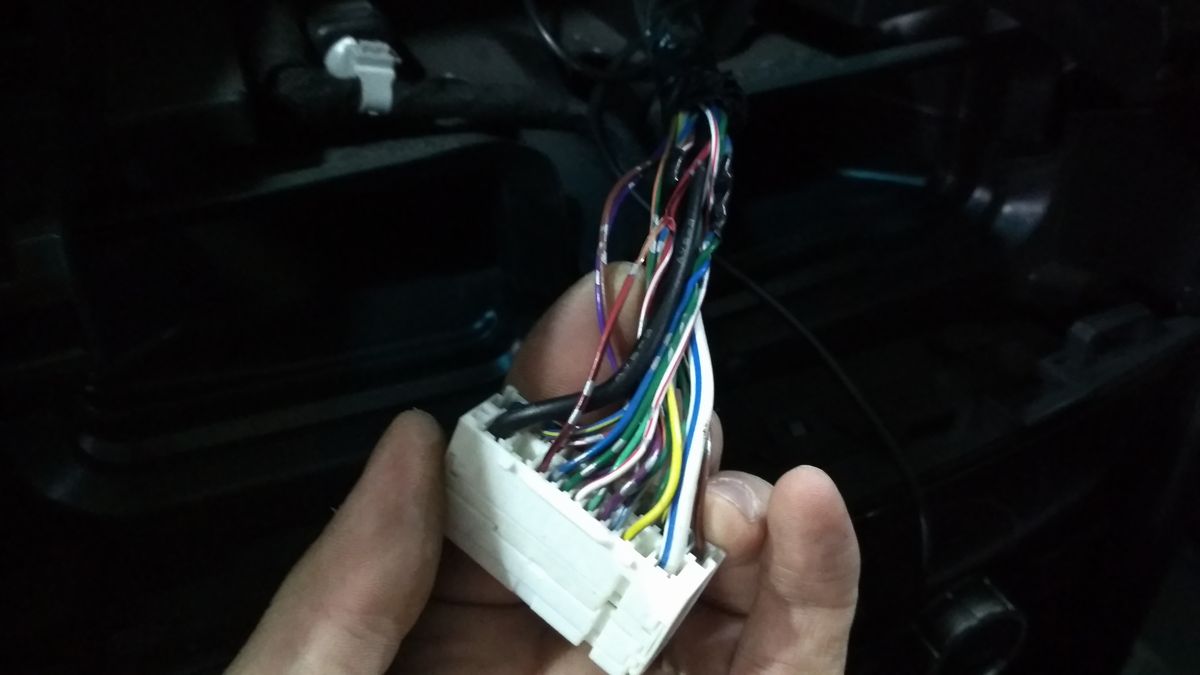

... а питание камеры, взяли с провода ACC +12В красно-чёрный провод на разъёме магнитолы, на котором появляется "+" при включении аксессуаров.
Ну а теперь несколько слов о месте, где можно закрепить нештатную камеру заднего вида, на этом автомобиле...

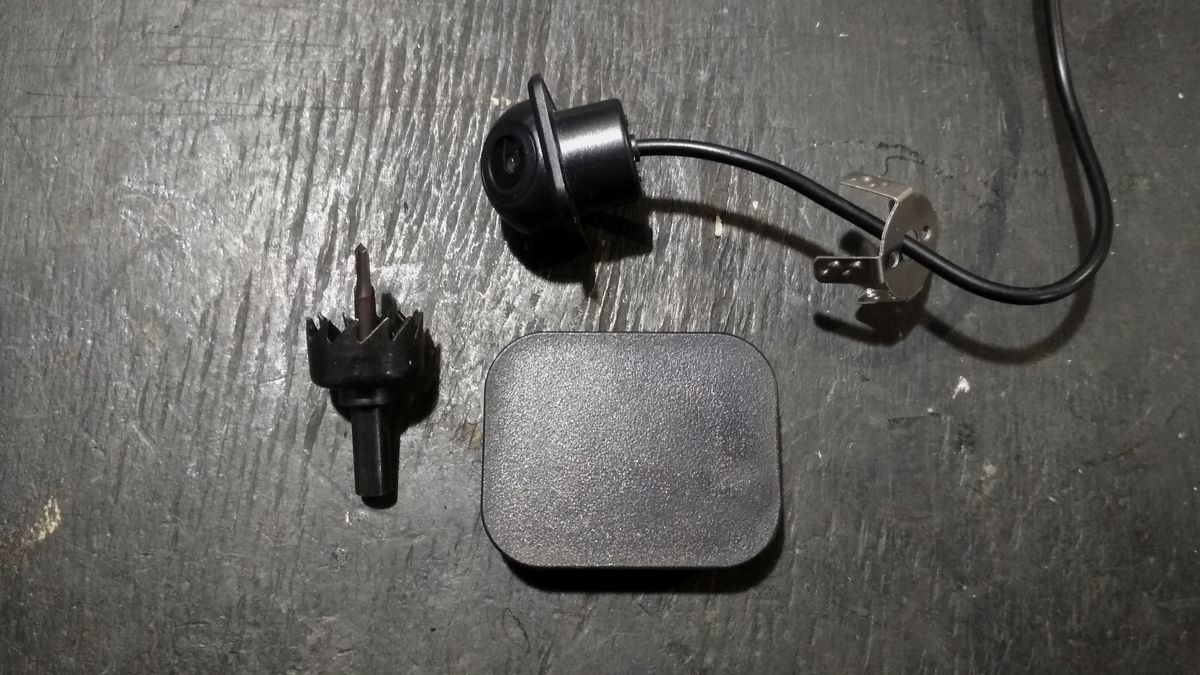

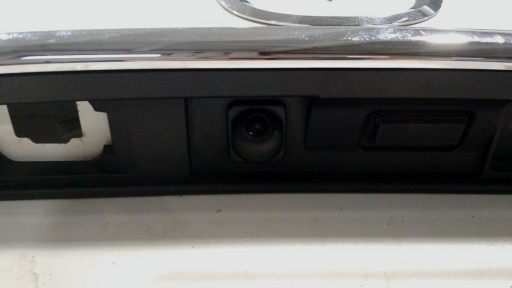

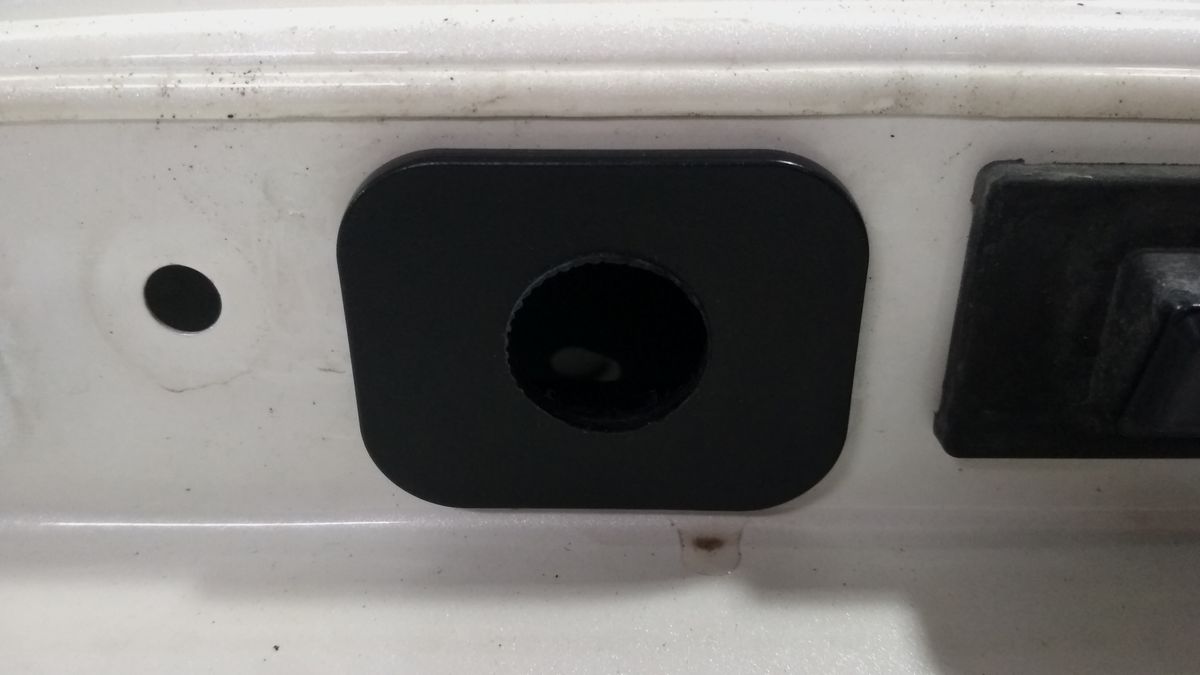

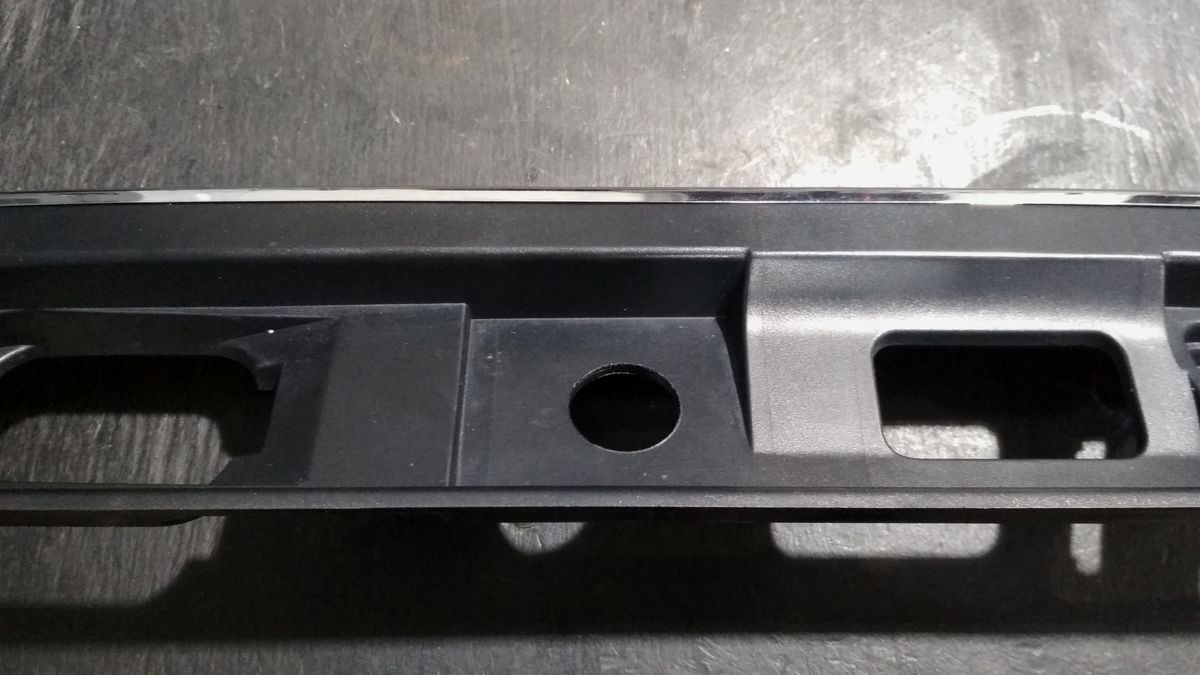

В крышке багажника, слева от кнопки его открытия, есть штатное место под камеру, с заглушкой. Сверлим, в этой заглушке, отверстие и такое же отверстие делаем в декоративной планке. Результат можете увидеть на фотографиях ниже...
Небольшое дополнение, к выше описанной работе: Камера которую выбрал владелец этой мазды, смотрится красиво, но при такой установке, верхняя часть изображения, немного перекрывается планкой - владельца такой вариант устроил.
