Kia Sorento UM - Установка камеры заднего вида
Kia Sorento UM (2014 - по настоящее время) приехала на установку камеры заднего вида. В автомобиле была установлена не штатная магнитола на Android, которая работала со штатной камерой, но владельца не устраивало разрешение этой камеры.
Новая камера заднего вида адаптирована под эту модель Kia и была встроена в фонарь подсветки номерного знака.
Kia Sorento UM. Какие бывают типы штатных камер заднего вида
На большинстве современных моделей автомобилей марки Kia и Hyundai, в том числе и Kia Sorento UM, с завода, в зависимости от комплектации, устанавливаются два вида камер заднего вида...

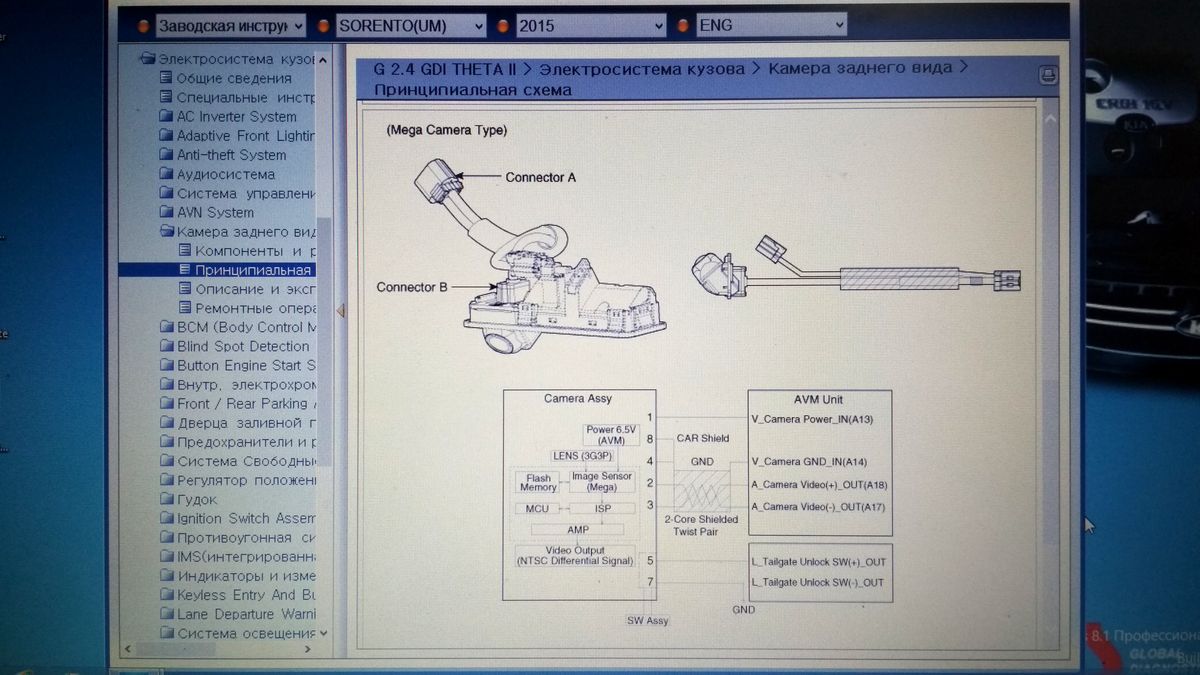

Первый тип, MEGA CAMERA TYPE - это простая камера заднего вида, из которой выходит четыре провода, имеющие следующие назначения: Camera Power IN, Camera GND IN, Camera Video (+) и Camera Video (-).

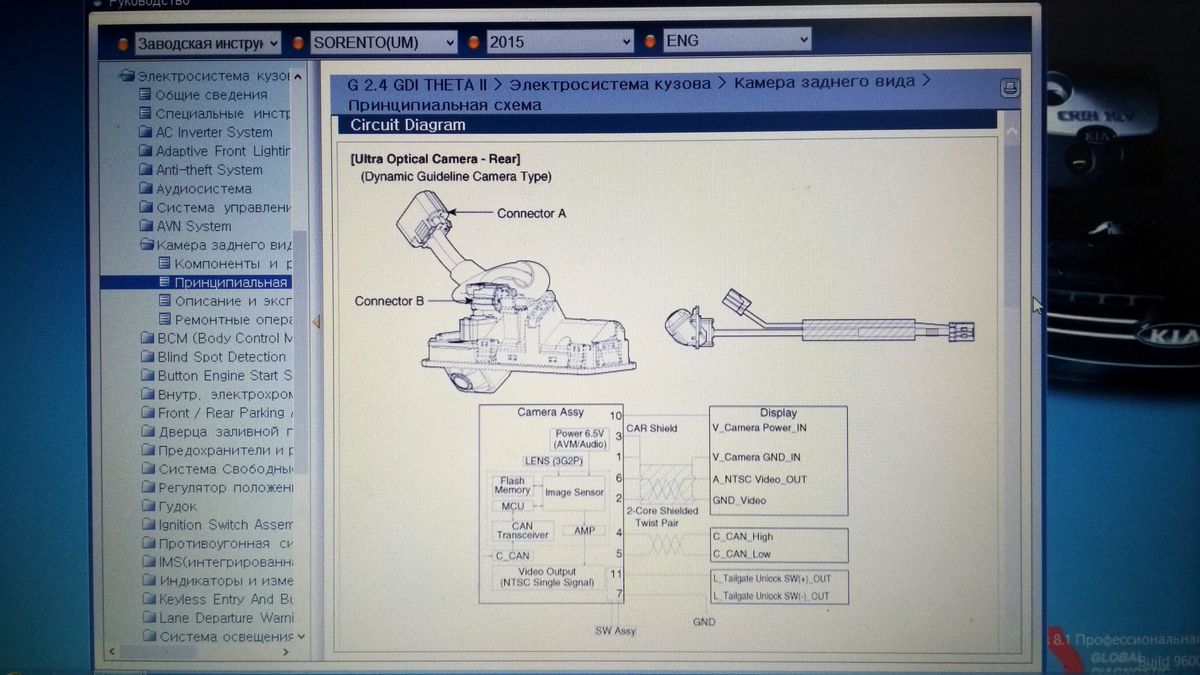

Второй тип, ULTRA OPTICAL CAMERA REAR - это камера заднего вида, с динамической разметкой, то есть при повороте руля, двигаясь задним ходом, можно видеть траекторию по которой поедет автомобиль. Такая камера имеет шесть проводов: Camera Power IN, Camera GND IN, NTSC Video OUT, GND Video и два провода цифровой шины передачи данных CAN-High, CAN-Low.

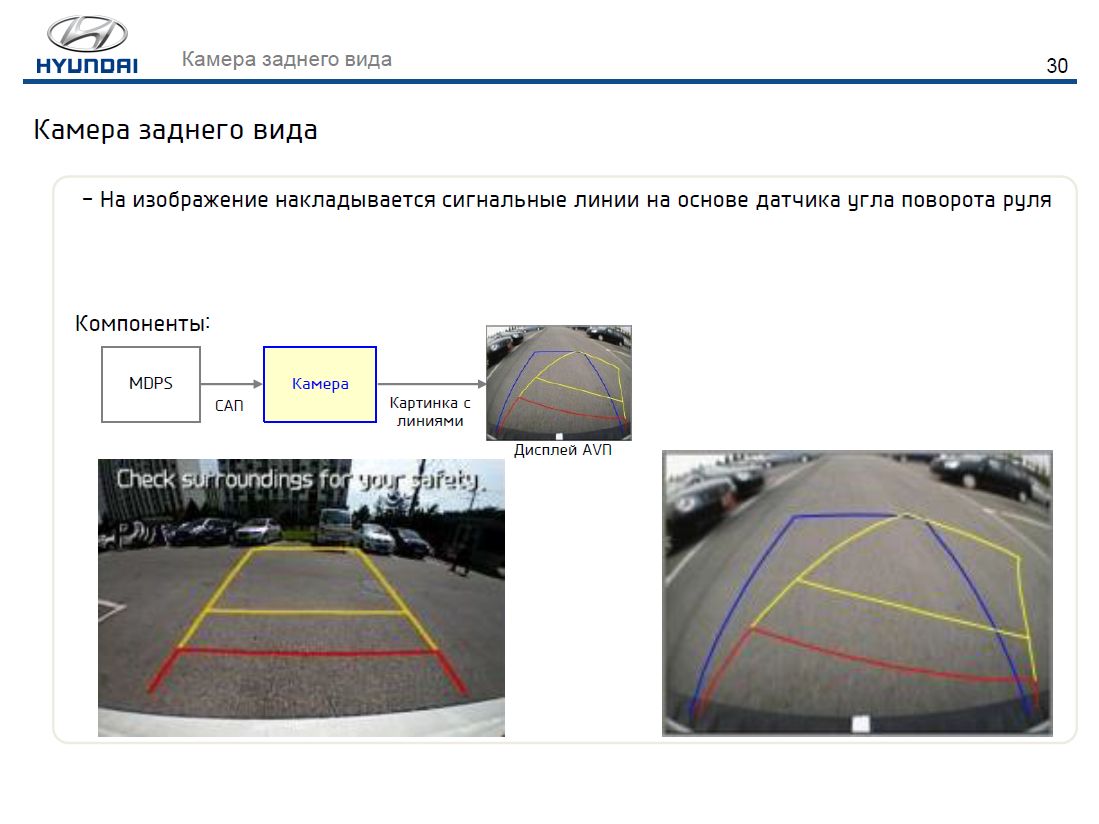

Эта ультра-оптическая камера получает сигнал, о повороте руля по CAN-шине, от блока MDPS (Motor Driven Power Steering), обрабатывает его, прорисовывает линии разметки и передаёт изображение этой разметки, на дисплей головного устройства, уже совместно с видеосигналом.
Отсюда следует, что если в автомобиль устанавливается нештатная универсальная камера, динамической разметки вы больше не увидите.
Kia Sorento UM. Подключение универсальной камеры

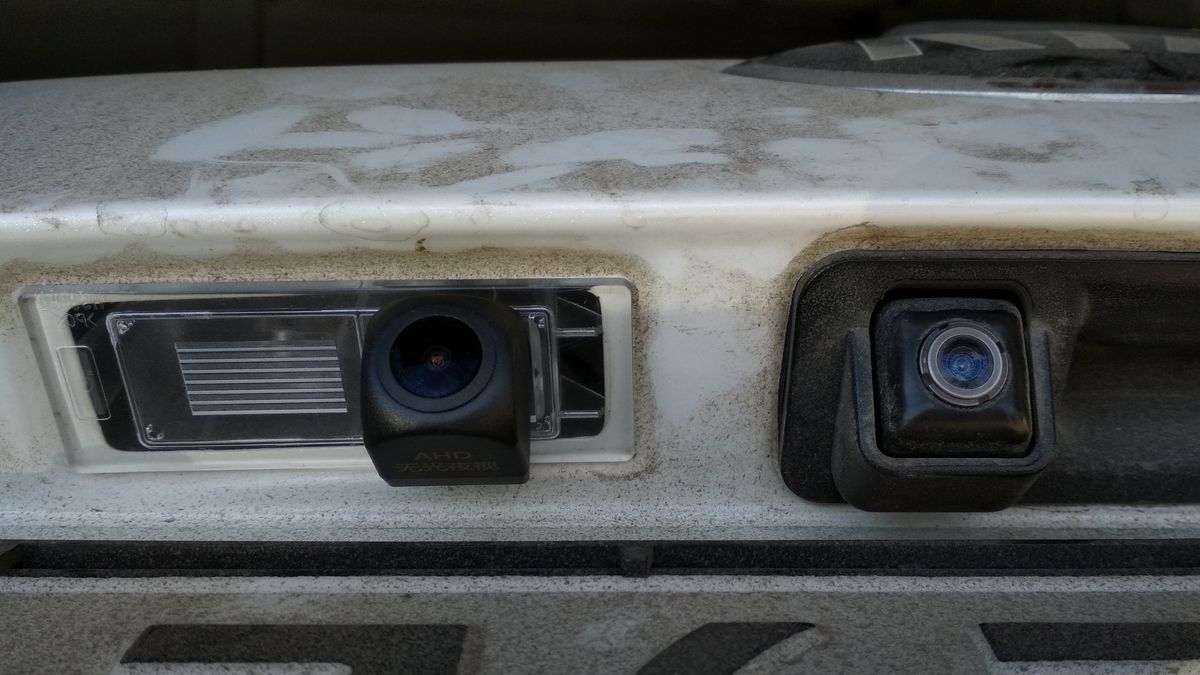

Как мы уже писали выше, универсальная камера была адаптирована под Kia Sorento UM и её место было в фонаре подсветки номера. Тут стоить отметить, что стала она очень плотно, размеры были подогнаны отлично.
На фотографии выше: слева - "тюльпаны" нештатной камеры заднего вида, справа - чёрный разъём штатной камеры.

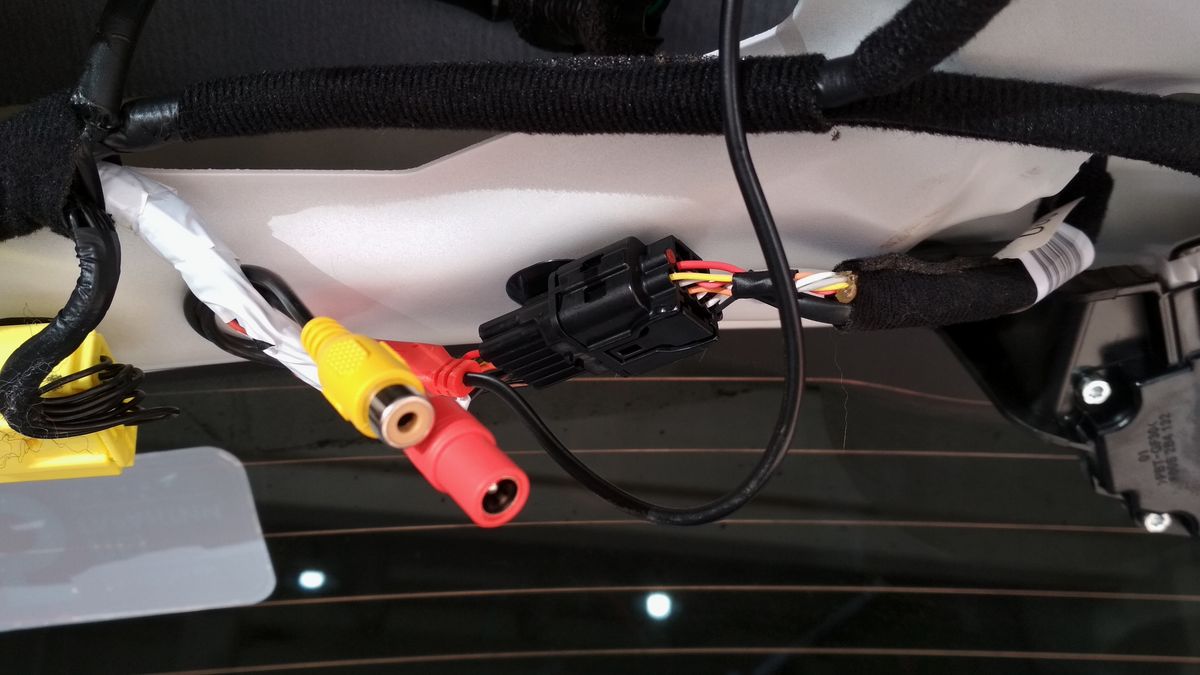

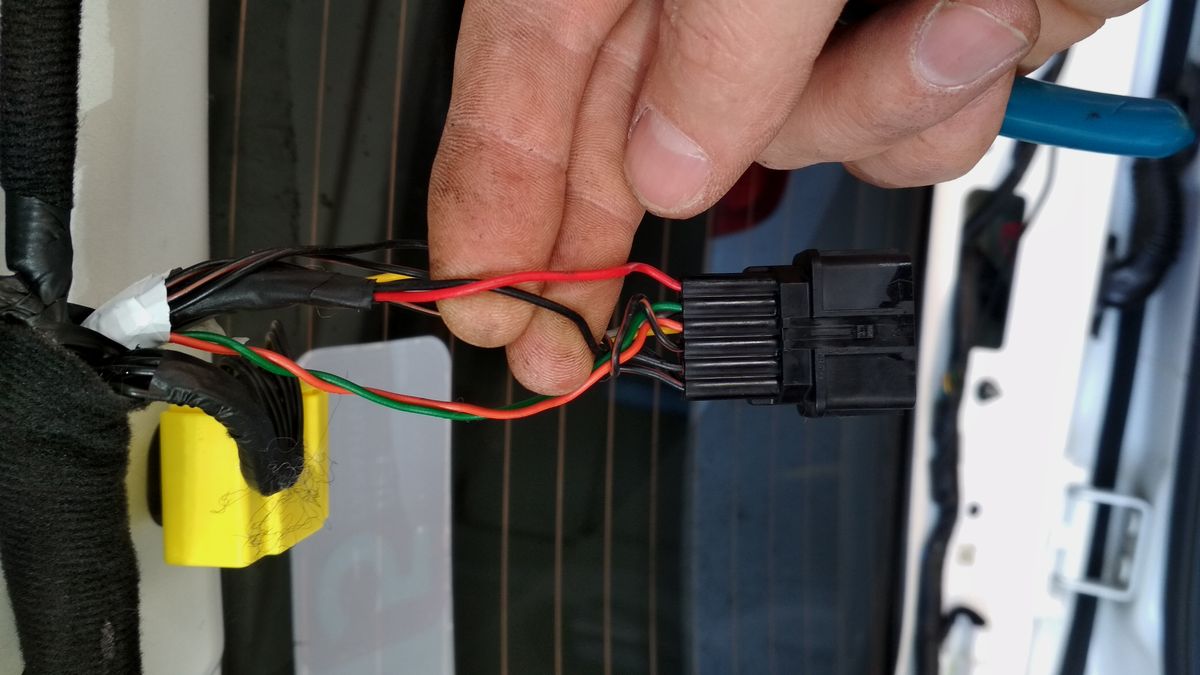

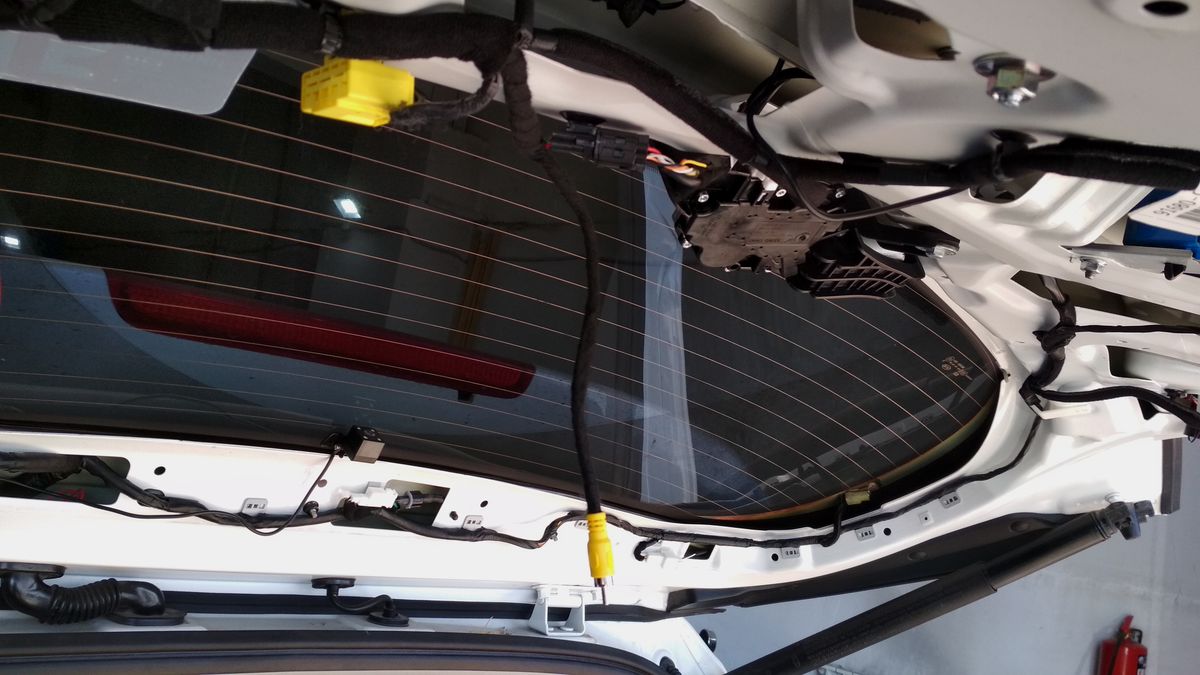

Тянуть провода от крышки багажника, до магнитолы, мы не стали. Использовали штатную проводку - подключили "тюльпан (папа)" следующим образом: красный провод - видеосигнал (+), чёрно-красный - видеосигнал (-) ...
... вот так это выглядело. Старались сделать максимально качественно и сохранить вид заводского исполнения.

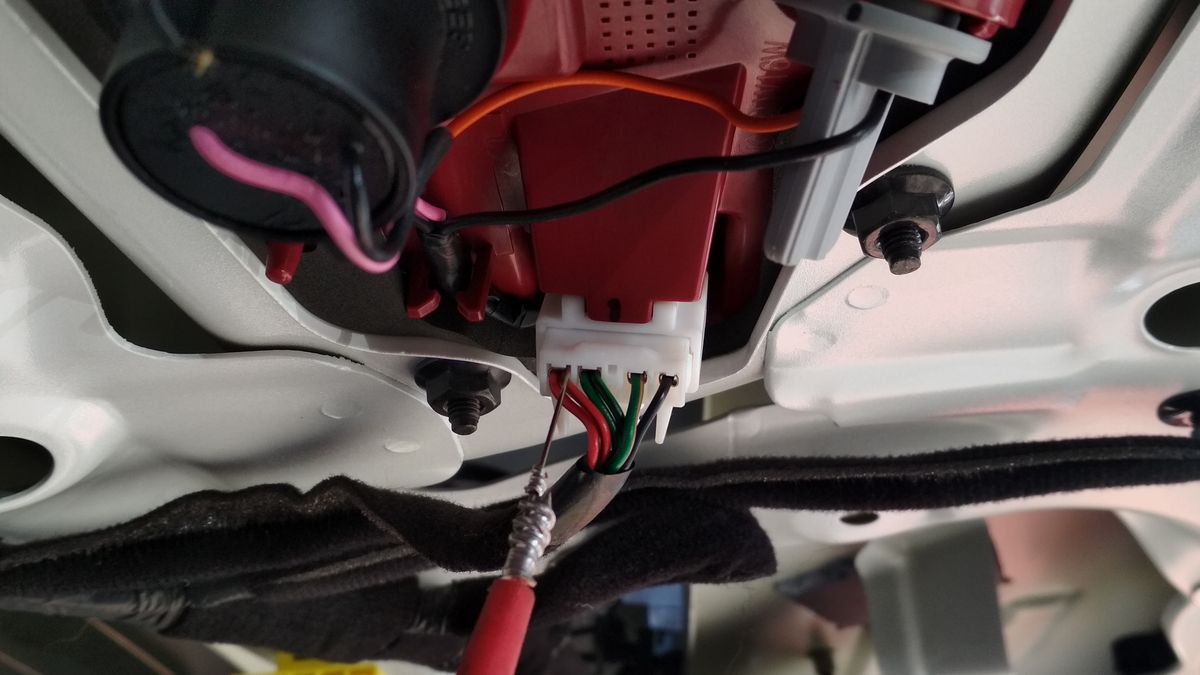

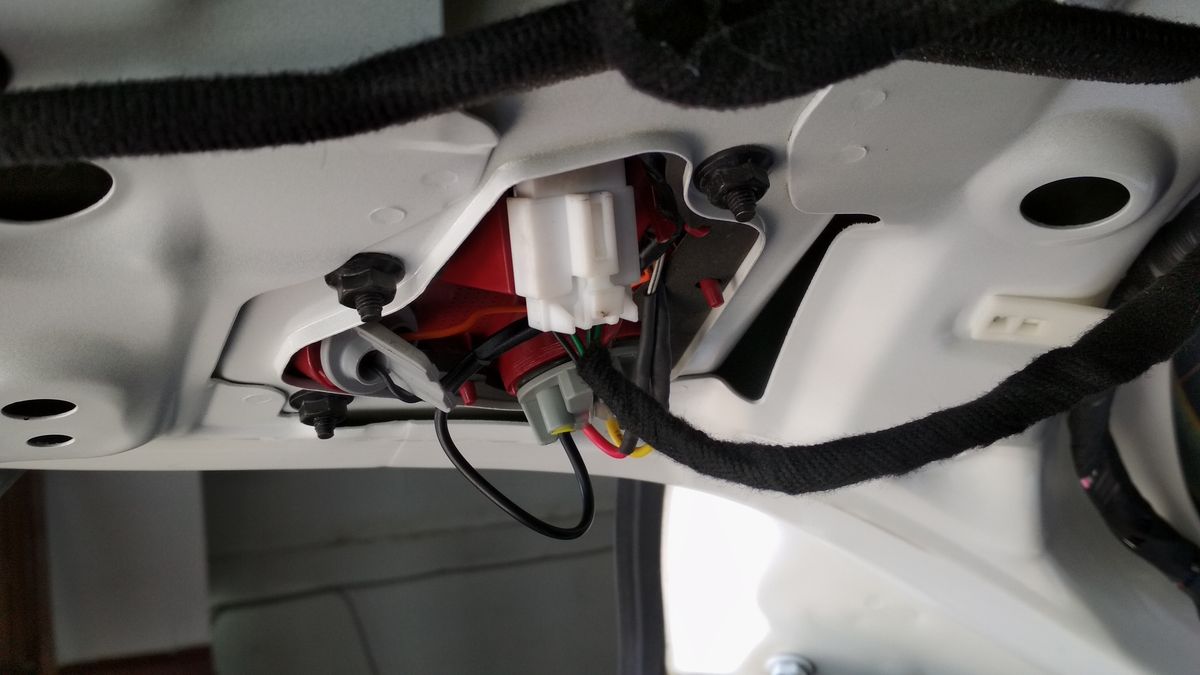

Питание универсальной камеры 12 вольт. Плюс взяли с левого фонаря заднего хода - красный провод, минус оттуда же - чёрный провод.
Здесь тоже самое - сохранение заводского вида проводки, с использованием специальной изоленты.

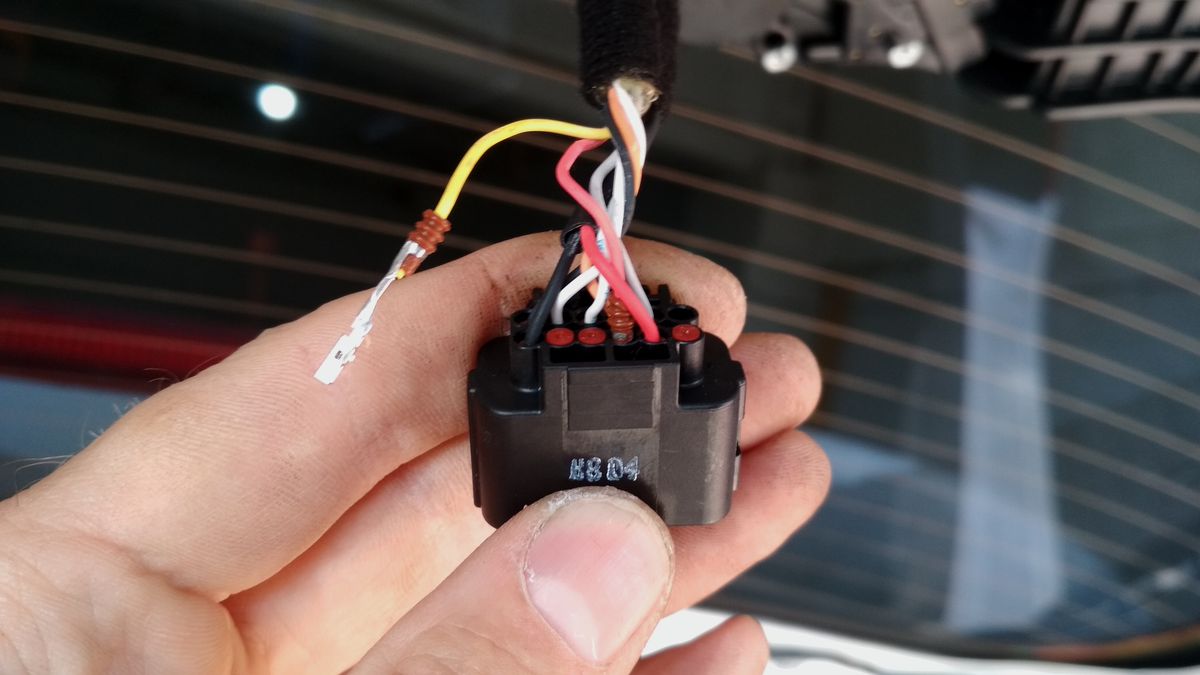

Далее, мы исключили из цепи штатную камеру заднего вида, с возможностью, без особых усилий, восстановить её работу. Аккуратно разобрали разъём и вытащили два контакта: питание и видео-выход.
Kia Sorento UM. Сравнение изображений камер
Ну и напоследок, предлагаем вам сравнить качество изображений, передаваемых камерами: универсальной и ультра-оптической, с динамической разметкой...

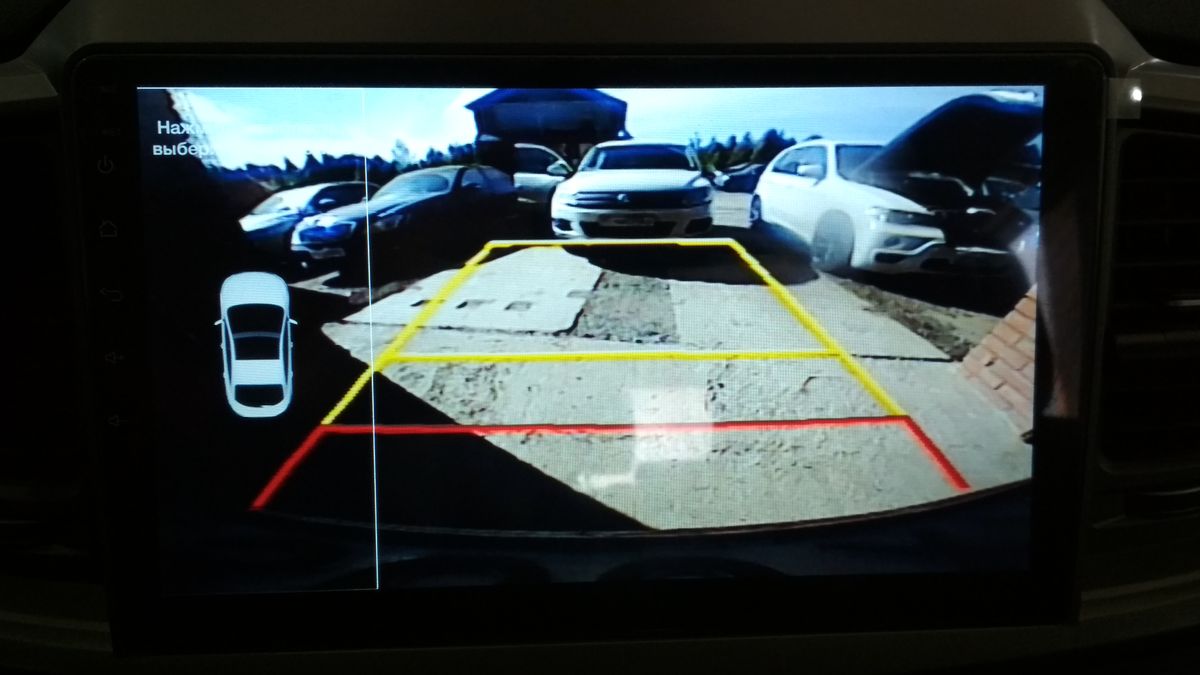

... это изображение передаваемое штатной камерой Kia Sorento UM ...

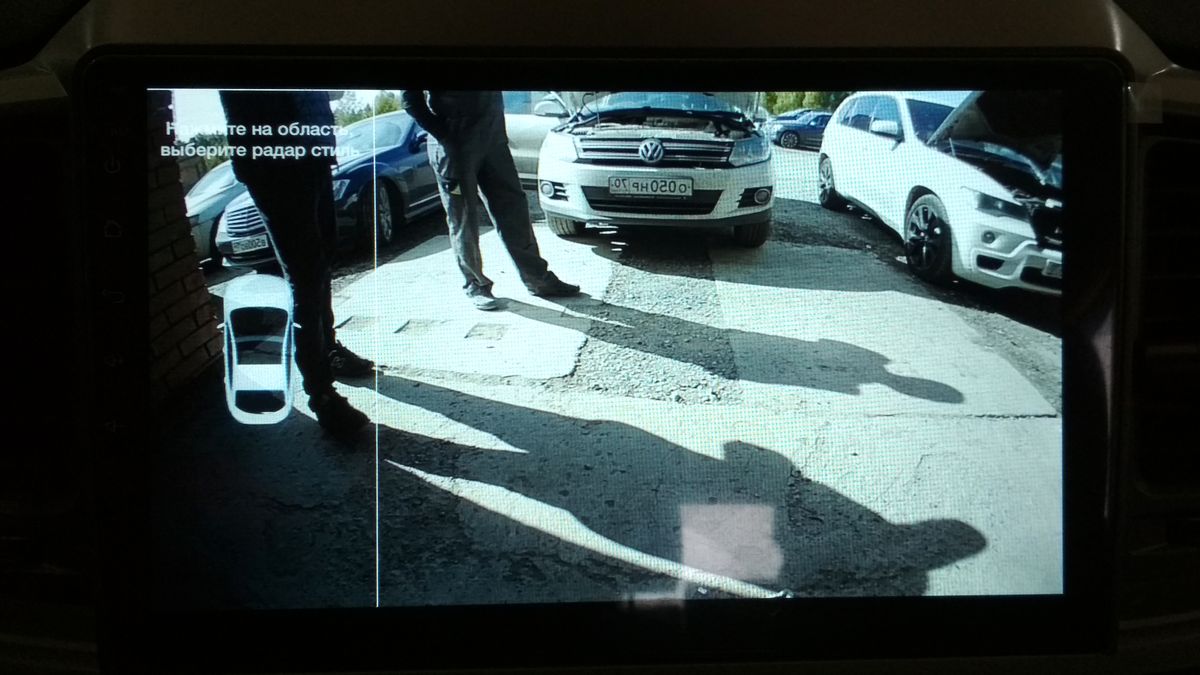

... и вот такую картинку передаёт на дисплей головного устройства, нештатная камера. Разрешение явно по-лучше, НО! без динамической разметки.
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
