Mitsubishi Fuso Canter 4.9L TD (Bosch EDC16C31) и PCMFlash
Однажды мы уже писали про программирование блока Bosch EDC16C31, он же Bosch EDC7C4, которые устанавливаются на автомобили Mitsubishi Fuso Canter. Тогда мы использовали программатор K-TAG и естественно, для его подключения, приходилось вскрывать ЭБУ. Подробно ознакомиться с той, довольно подробной статьёй, можно по ссылке ниже:
Но разработчики загрузчиков не стоят на месте и теперь, имея PCMFlash и 64-ый Модуль к нему, можно программировать эти блоки без разбора, на столе и через диагностический разъём OBD-II. Об этом и пойдёт речь ниже...

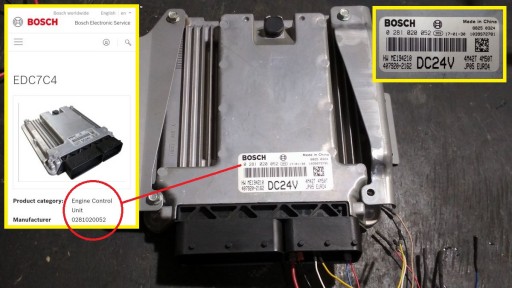

Mitsubishi Fuso Canter. Bosch EDC16C31 - Подключение на столе

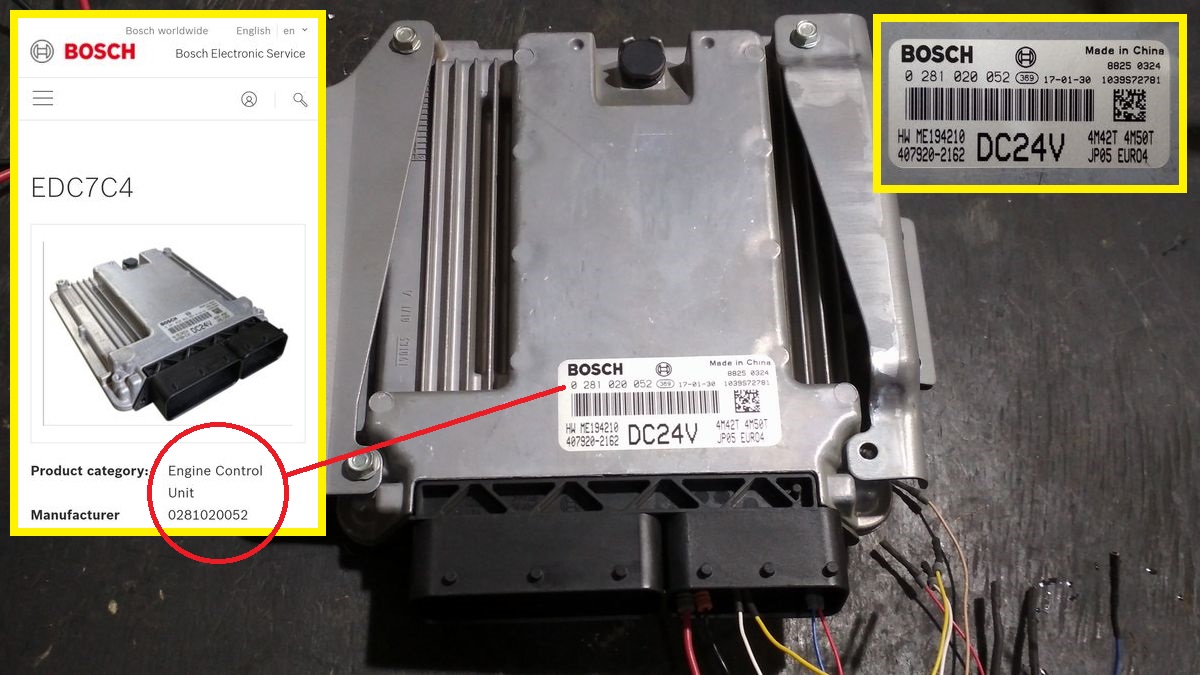

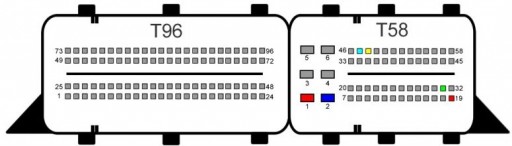

Итак, автомобиль Mitsubishi Fuso Canter, с двигателем 4.9TD 4M50-5AT5. Номер блока Bosch - 0281020052, по каталогам бьётся как Bosch EDC7C4, но по сути, это Bosch EDC16C31. Подключаем его на столе, согласно следующей распиновки...
- Синий - Масса
- Красный - питание +12В
- Зелёный - K-Line
- Жёлтый - CAN-High
- Голубой - CAN-Low
Хоть, находясь в автомобиле, питание ЭБУ получает 24 Вольта, для программирования на столе, достаточно и 12-ти Вольт.

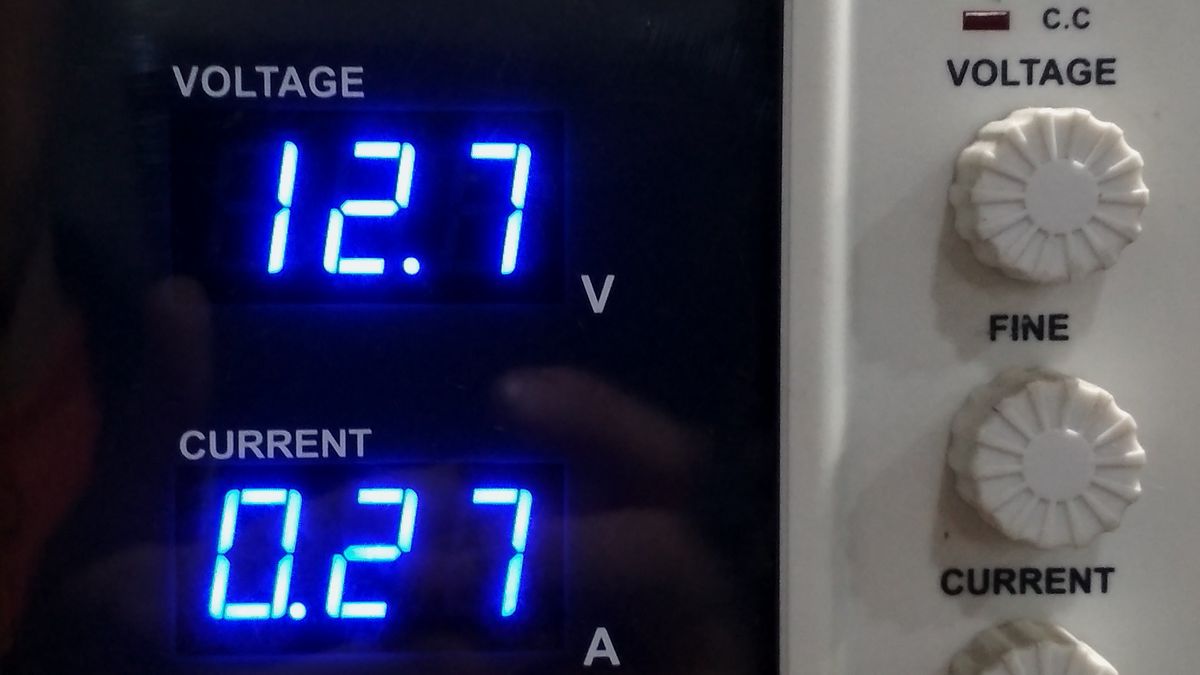

Вот такое потребление тока у этих ЭБУ, подключенных на столе, может кому-нибудь пригодиться, например для ремонта.

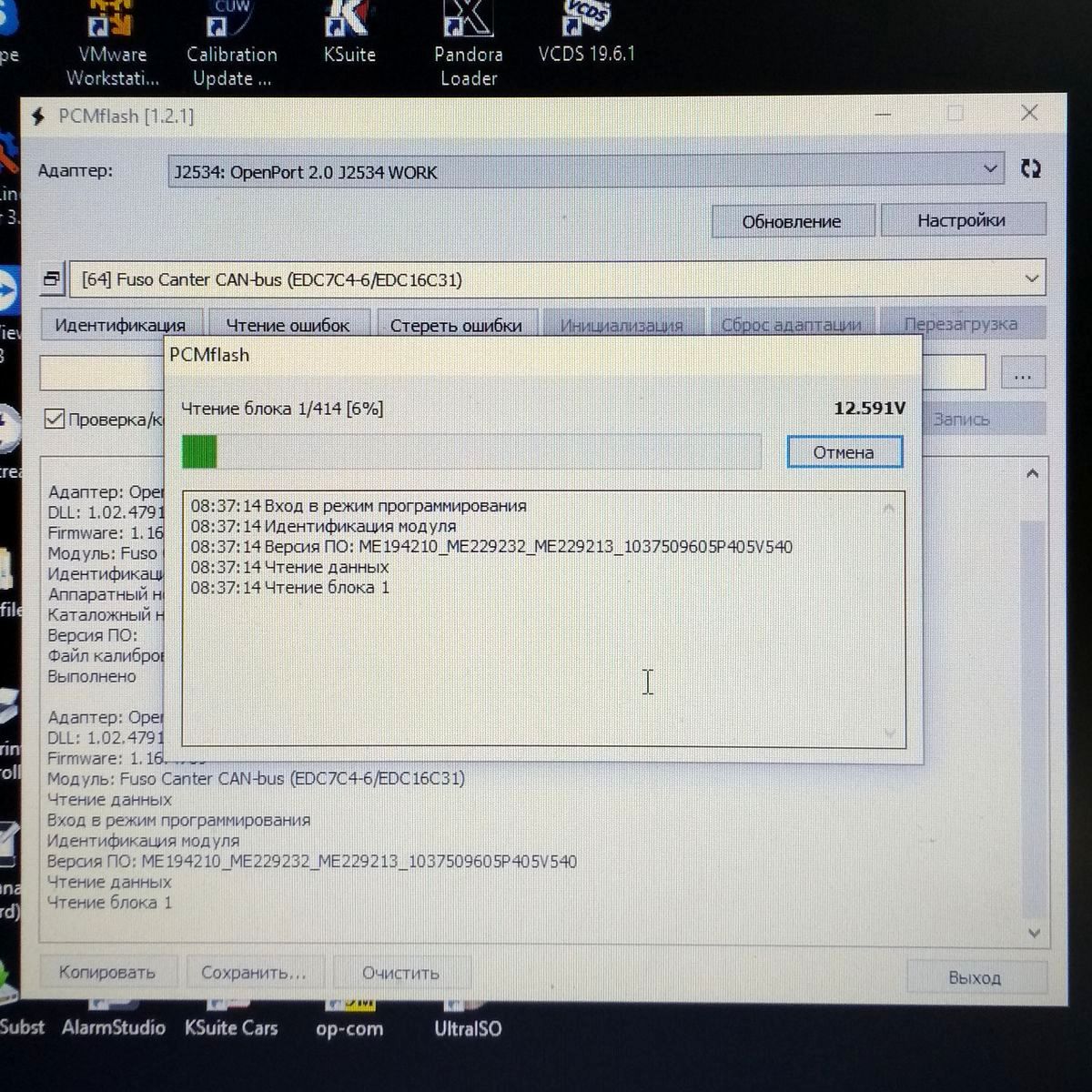

ЭБУ подключен, питание подано, в работе загрузчик PCMFlash и адаптер Openport 2.0 - читаем заводскую прошивку, сток.

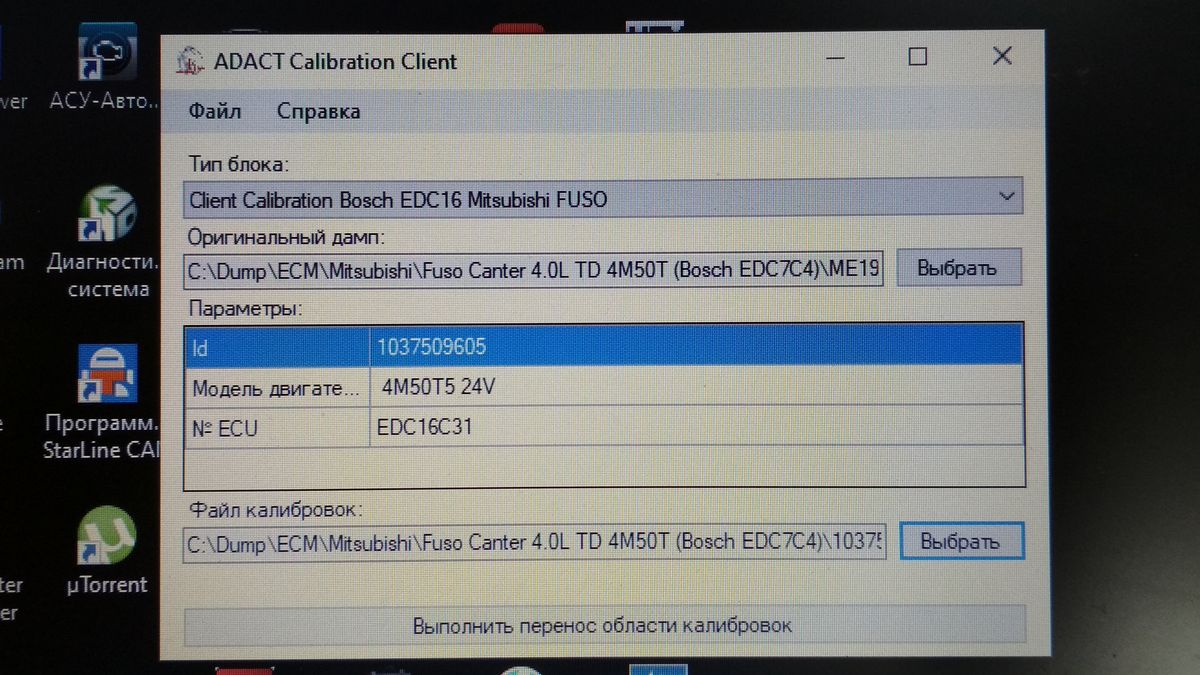

После того как сток считан, идентифицируем прошивку и приобретаем, соответствующую модифицированную. Переносим калибровки.

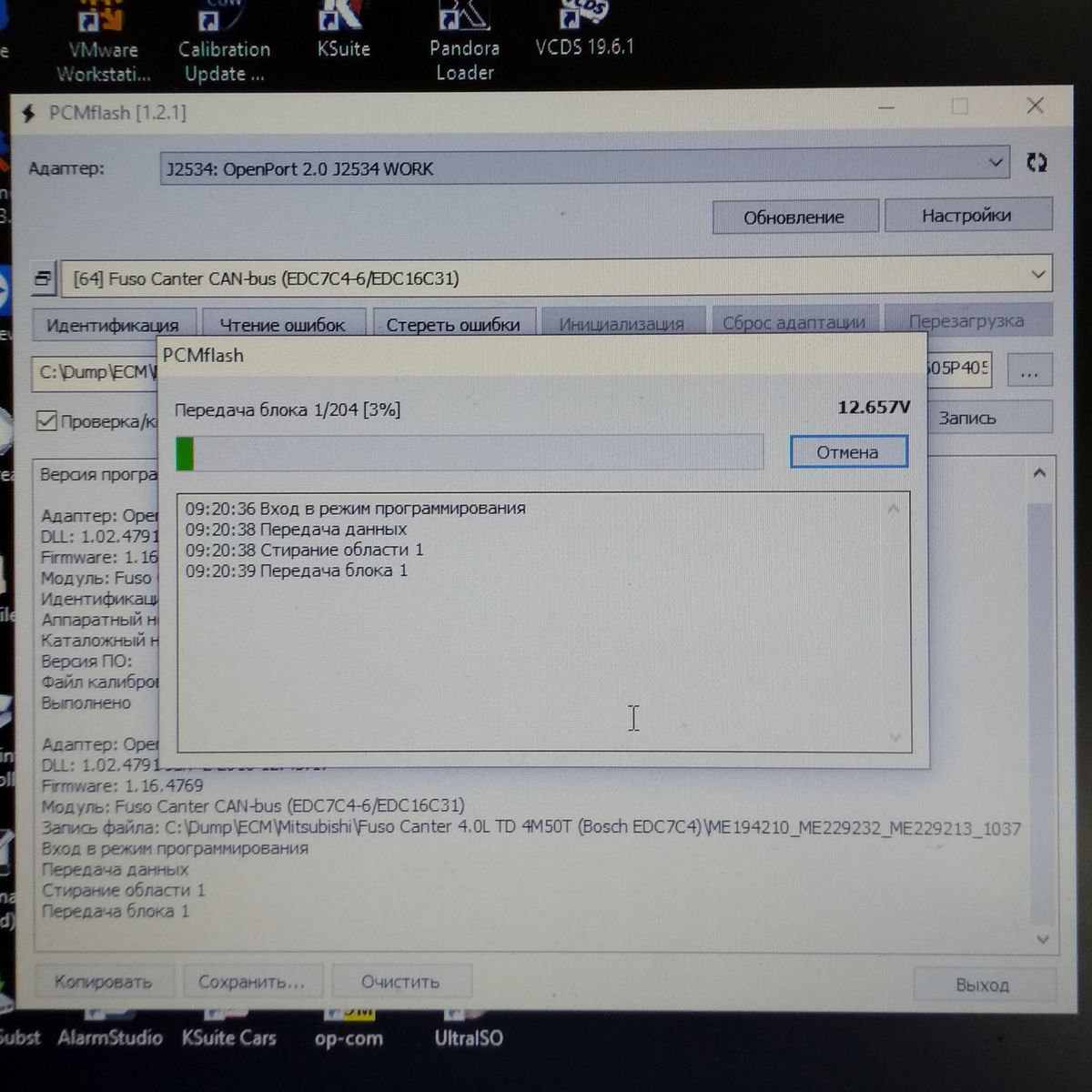

И последний этап, записываем модифицированную прошивку в ЭБУ. Если кого-то интересует время, то на чтение уходит ~8 мин. и столько же нужно для записи.
Ещё раз повторимся, что это обзорная статья по прошивке блока Bosch EDC16C31 с помощью PCMFlash. Больше подробностей и нюансов, про чип-тюнингу автомобилей MMC Fuso Canter, можно узнать по ссылкам ниже:
- Mitsubishi Fuso Canter 4.9L TD (Bosch EDC16C31). Чип-тюнинг
- Mitsubishi Fuso Canter 3.0L TD (Bosch EDC17CP52). Чип-тюнинг
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
