Lexus RX350. Ошибка C1AEC - Front Sensor Communication Circuit

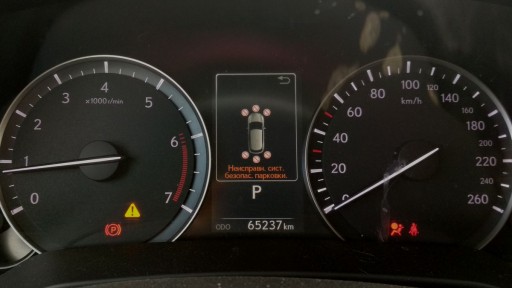

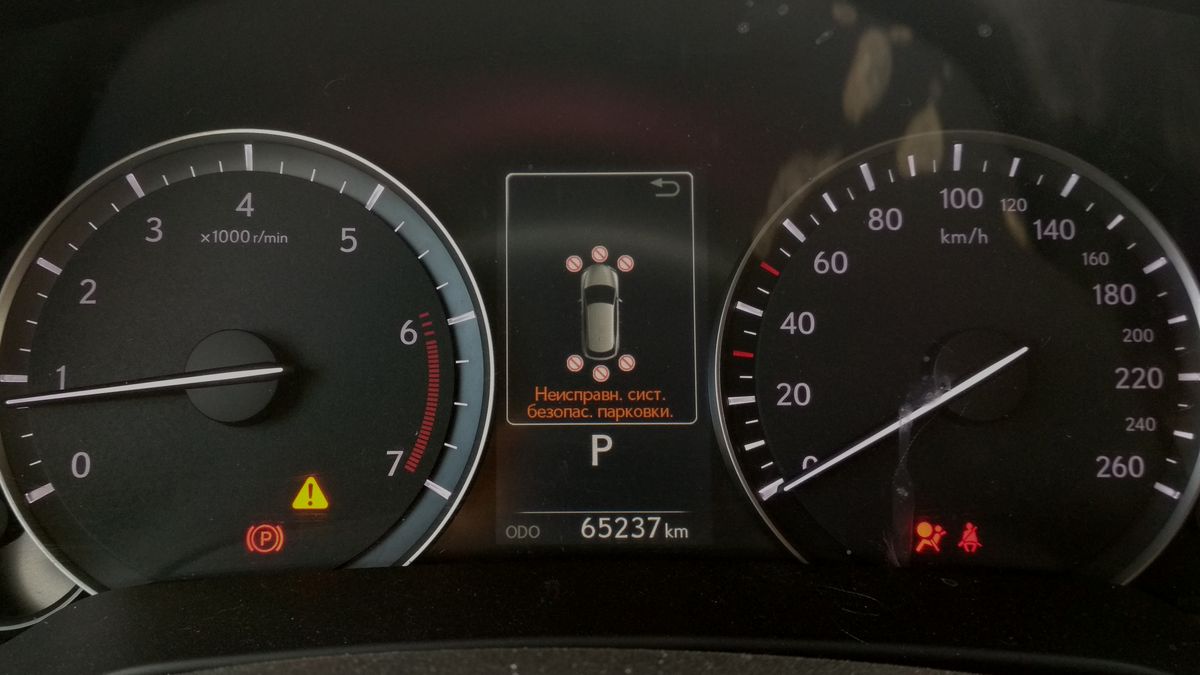

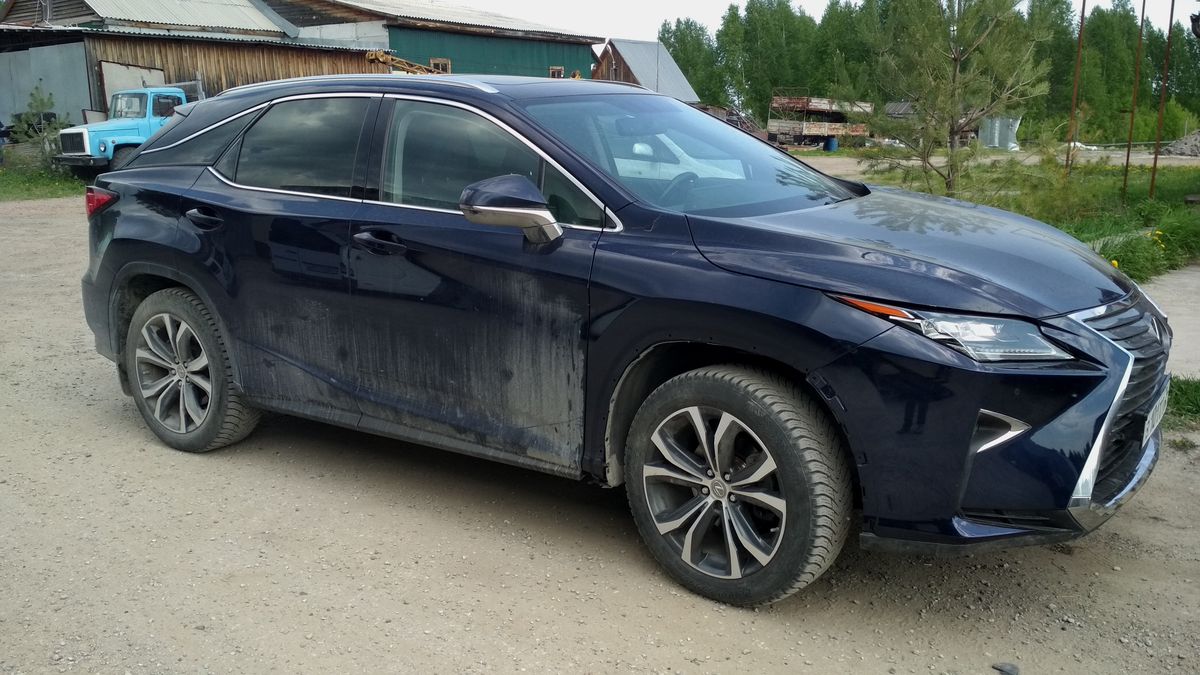

Lexus RX350 (4-ое поколение) 2018 года выпуска, приехал к нам с неработающей системой Parking Assist - система помощи при парковке. На дисплее панели приборов показывалось соответствующее предупреждение: "Неисправность системы безопасности парковки". Со слов владельца автомобиля, никаких повреждений не было, снимался передний бампер, для замены противотуманной фары.

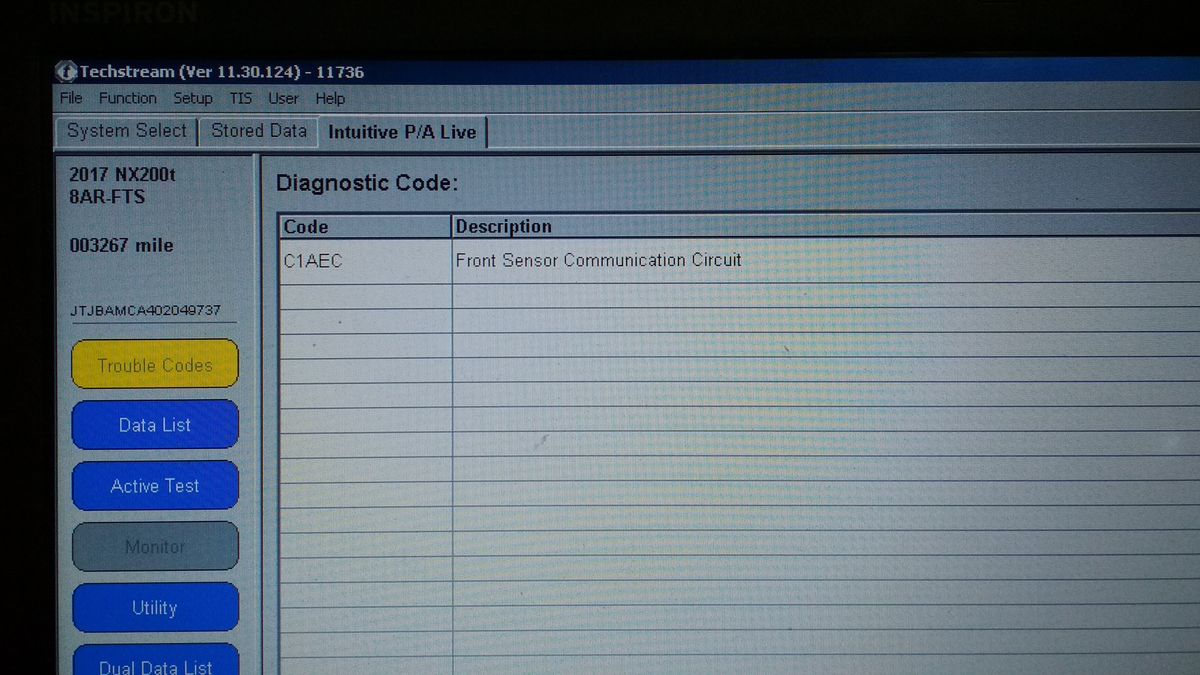

Подключившись к автомобилю диагностическим прибором и дилерской программой Toyota Techstream, мы увидели код неисправности:
- C1AEC Front Sensor Communication Circuit
Заглянув в официальный сервисный мануал, можно увидеть следующую информацию по этому коду:
Неисправность:
- C1AEC Нарушение обмена данными с передним датчиком
Условие обнаружения:
- Обрыв или короткое замыкание в линии передачи данных между передними датчиками и ЭБУ, либо неисправность в переднем датчике, выявленная в режиме инициализации после включения зажигания (IG)
Неисправный участок:
- Цепь переднего ультразвукового датчика
- Жгут или разъем
- ЭБУ предупреждения о недопустимой дистанции
Первым пунктом, из того что нужно сделать, при обнаружении этого кода, является "Регистрация системы ультразвуковой локации", её и разберём ниже, подробно и в картинках.
Toyota Techstream - Intuitive P/A Detection/Steering Adjustment

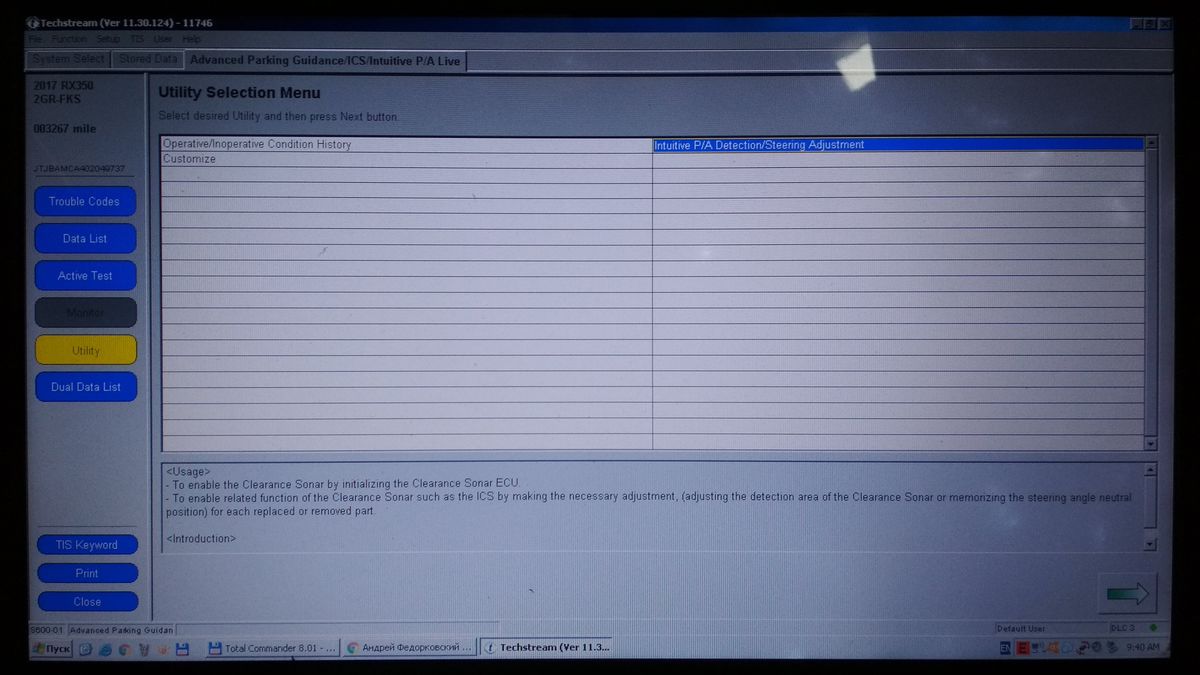

Итак, для того чтобы выполнить калибровку сенсорной системы помощи при парковке, на автомобилях Lexus и Toyota, нужно соединиться дилерской программой Toyota Techstream, с блоком Advanced Parking Guidance / ICS / Intuitive P/A Live, перейти в меню Utility и выбрать пункт Intuitive P/A Detection / Steering Adjustment

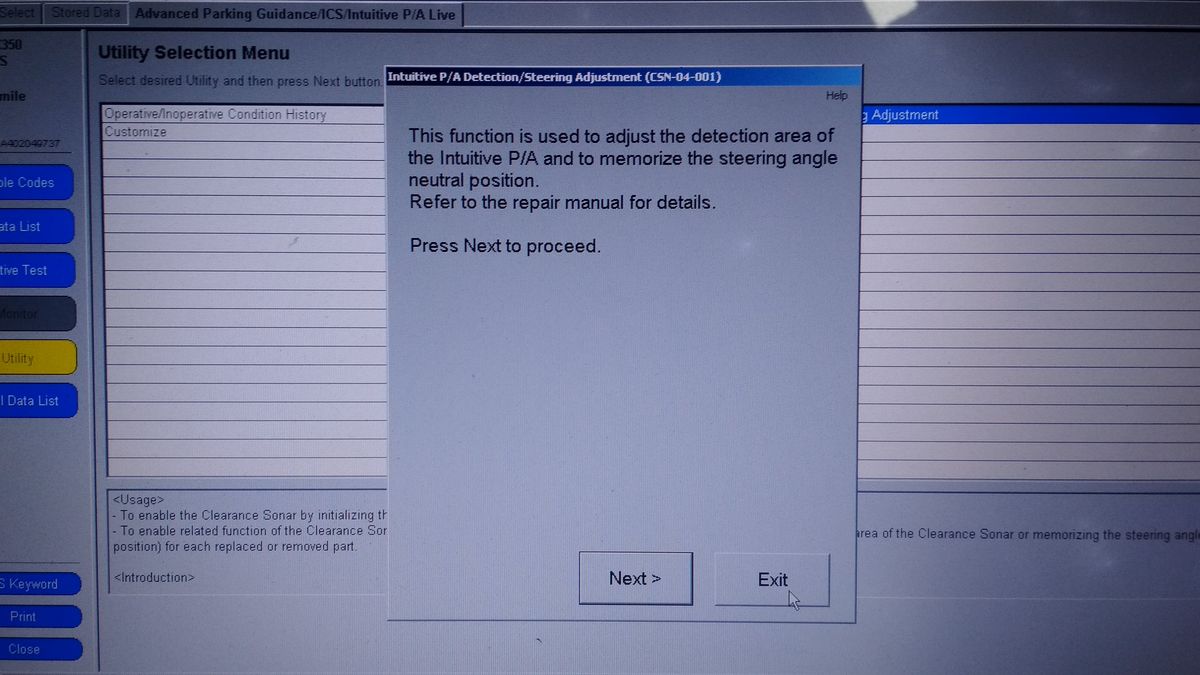

Эта функция используется для включения (возобновления работоспособности) парктроника, путем инициализации ЭБУ парктроника.
Чтобы включить функцию ICS (Intelligent Clearance Sonar) интеллектуального парктроника, необходимо указать и запомнить нейтральное положение угла поворота рулевого для каждой замененной детали. Другими словами, если мы сняли например передний бампер, система зафиксирует это событие как замену детали и теперь для возобновления её правильной работы, необходимо провести процедуру инициализации, с помощью диагностического оборудования.

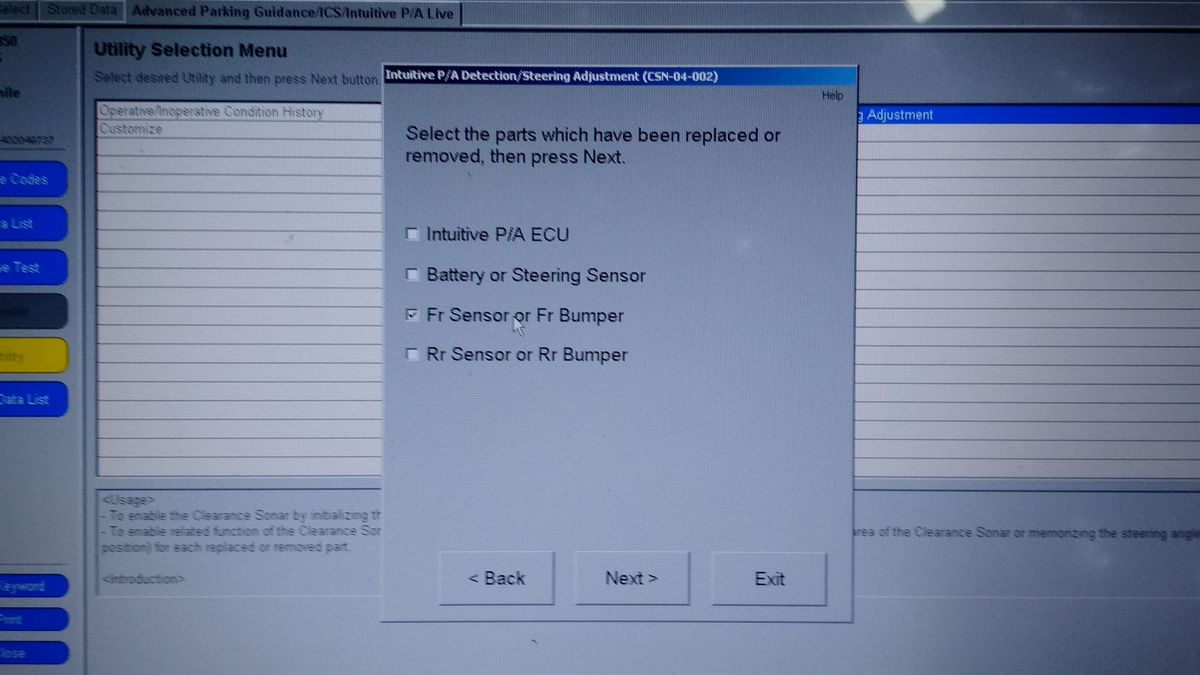

Выберите детали, которые были заменены или удалены, затем нажмите Далее.
- Intuitive P/A ECU
- Battery or Steering Sensor
- Front Sensor or Front Bumper
- Rear Sensor or Rear Bumper
Из этого списка, можно понять, что процедуру инициализации необходимо проводить при замене/отключении: ЭБУ парктроника, аккумуляторной батареи, датчика угла поворота рулевого колеса, переднего и заднего бампера и любого из датчиков парктроника. Наш вариант Front Bumper (передний бампер), выбираем его.

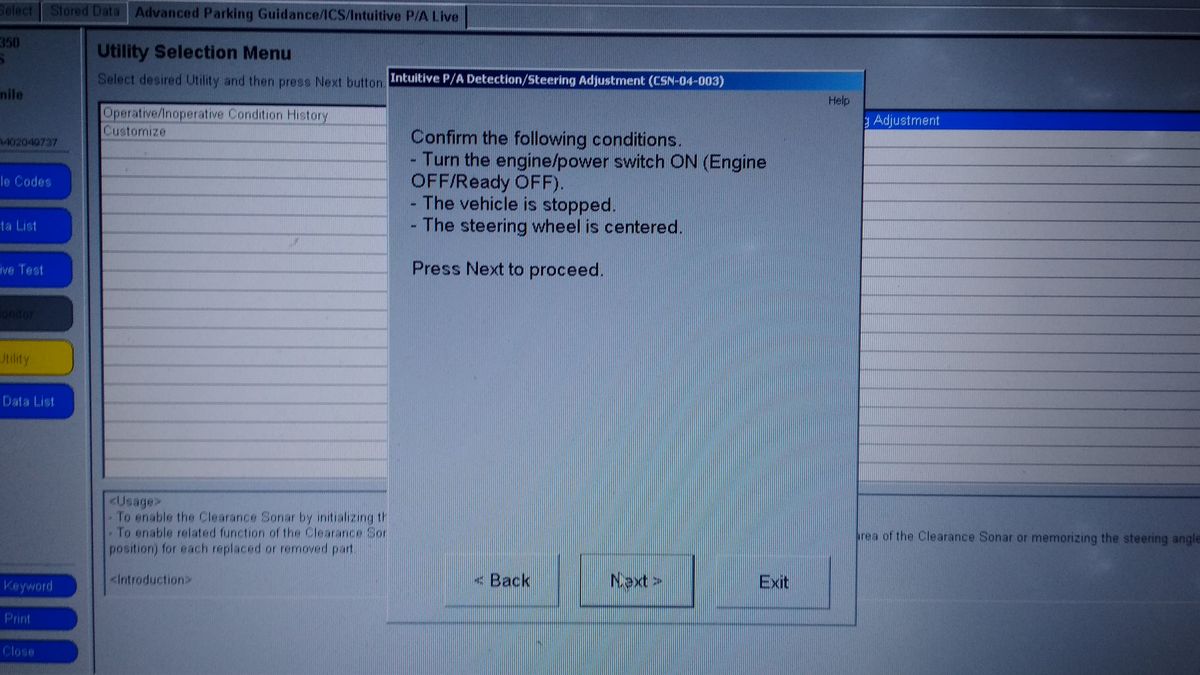

Выполните и подтвердите следующие условия и нажмите Далее, чтобы продолжить.
- Зажигание включено
- Автомобиль остановлен
- Руль по центру

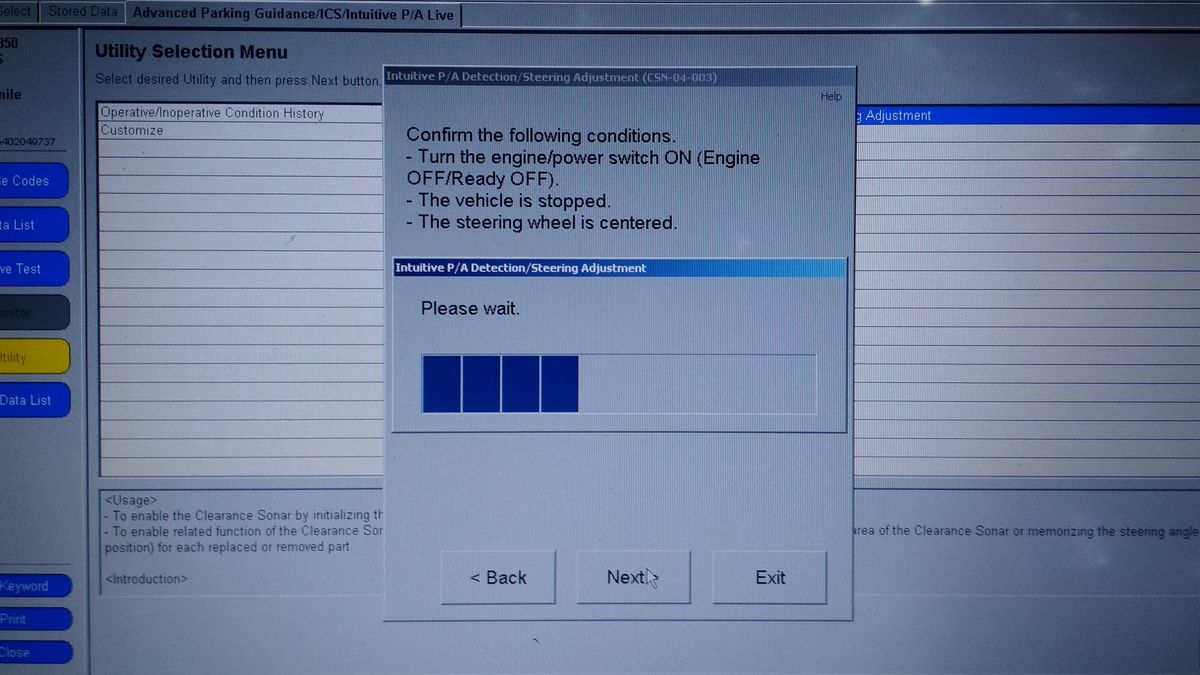

... идёт процесс инициализации системы интеллектуального парктроника.

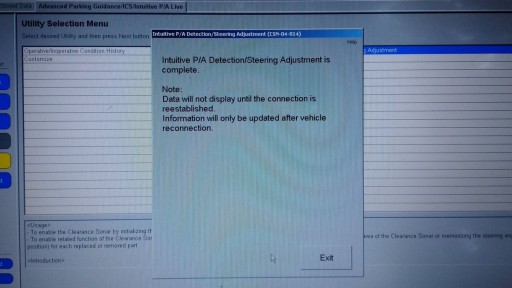

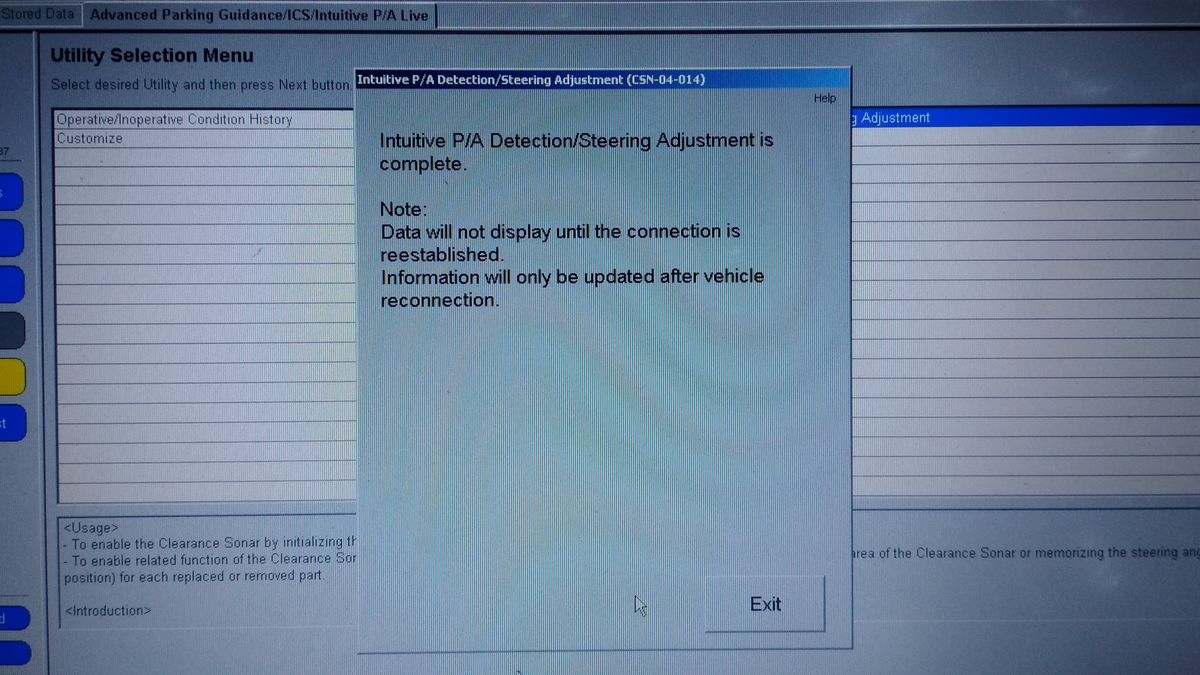

Функция Intuitive P/A Detection / Steering Adjustment успешно завершена. Выключаем зажигание, снова включаем зажигание ...

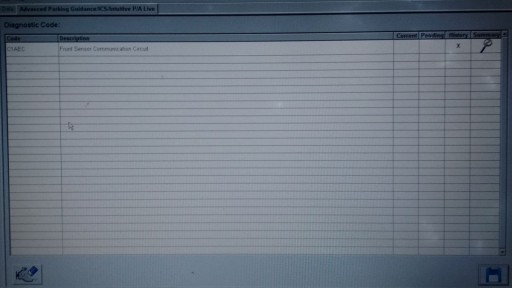

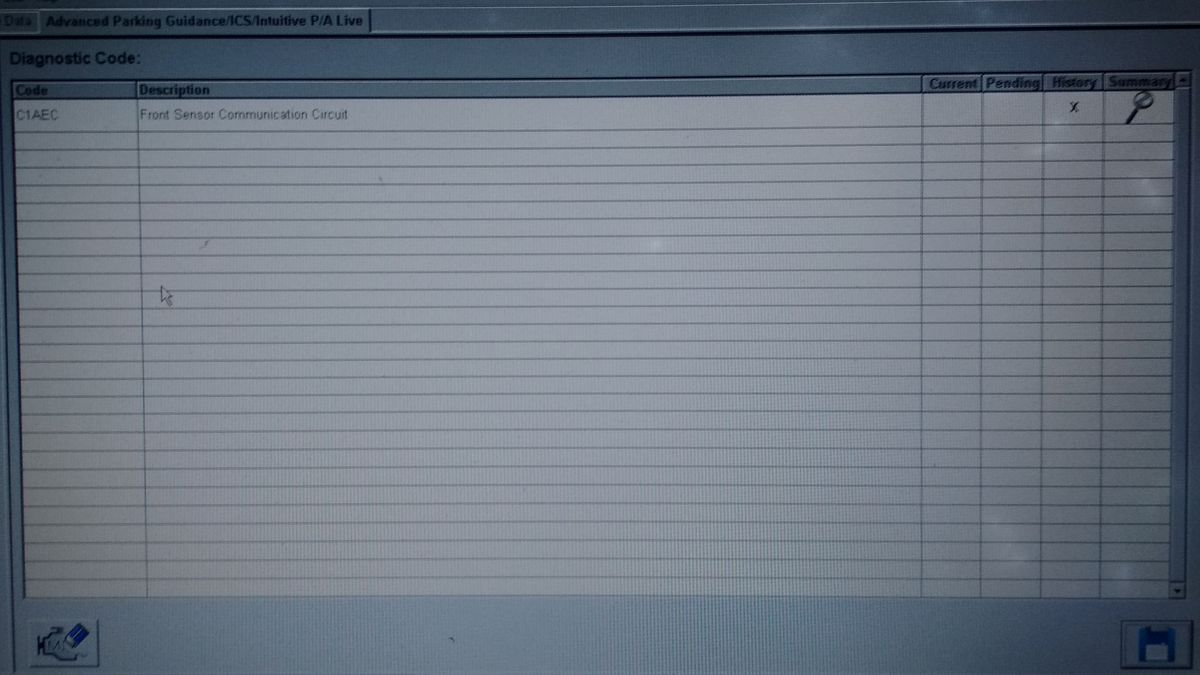

Код неисправности C1AEC - Front Sensor Communication Circuit получил статус History и теперь может быть удалён - система парктроника снова работает.
