Программирование ключа/транспондера для Renault Duster Ph2

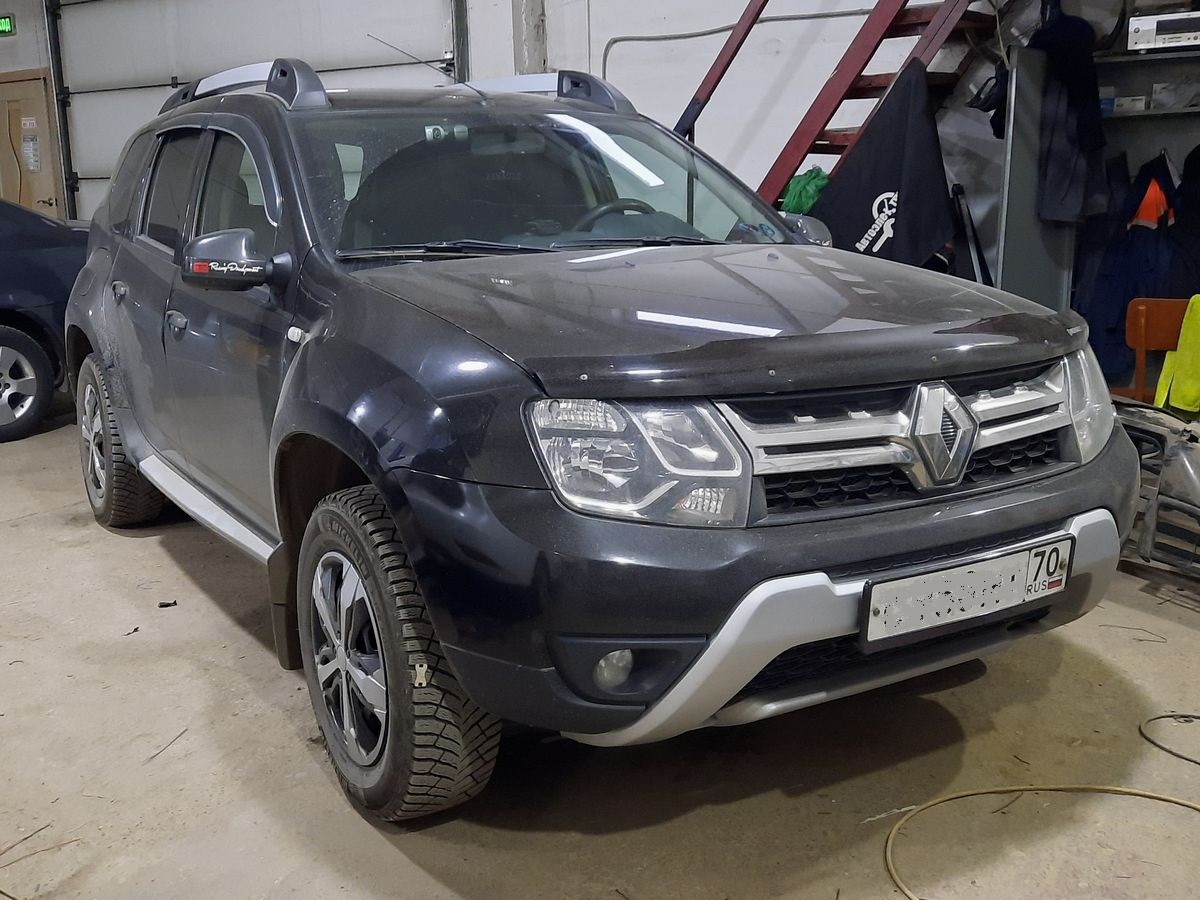

Renault Duster Phase 2 - Внешний вид автомобиля



Компактный кроссовер Renault Duster Фаза-2 (рестайлинг), 2016 года выпуска, с 2х-литровым мотором F4R.410, приехал к нам для того чтобы прописать/запрограммировать ещё один ключ зажигания.

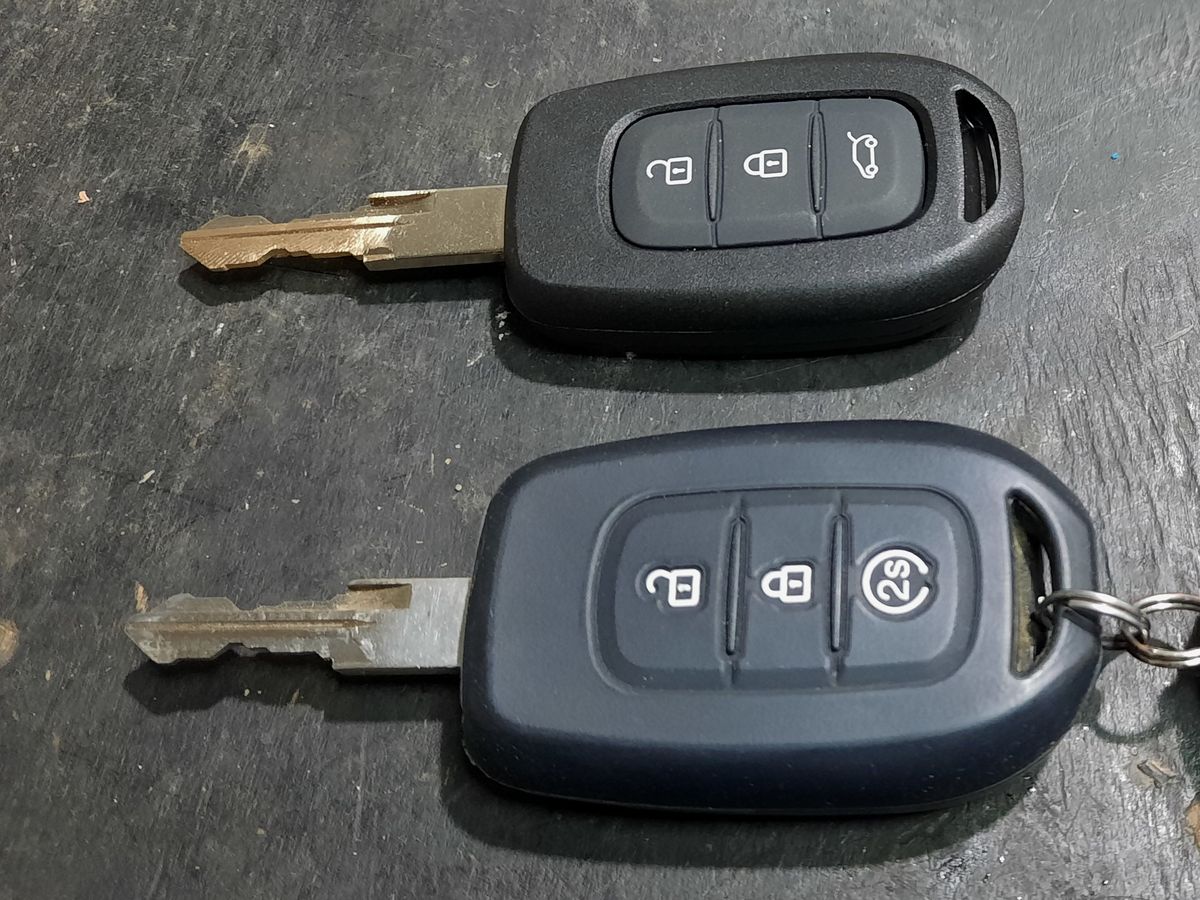

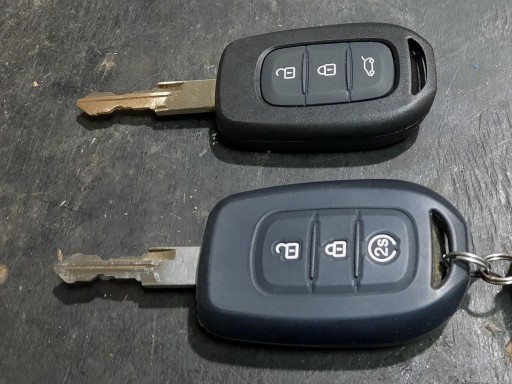

Renault Duster Phase 2 - Два ключа, оригинальный и ключ с AliExpress



Клиент приобрёл неоригинальный ключ, в одном из магазинов 'Поднебесной'. На фотографии выше, снизу оригинальный ключ, в чехле, сверху ключ из Китая, очень приличного качества.

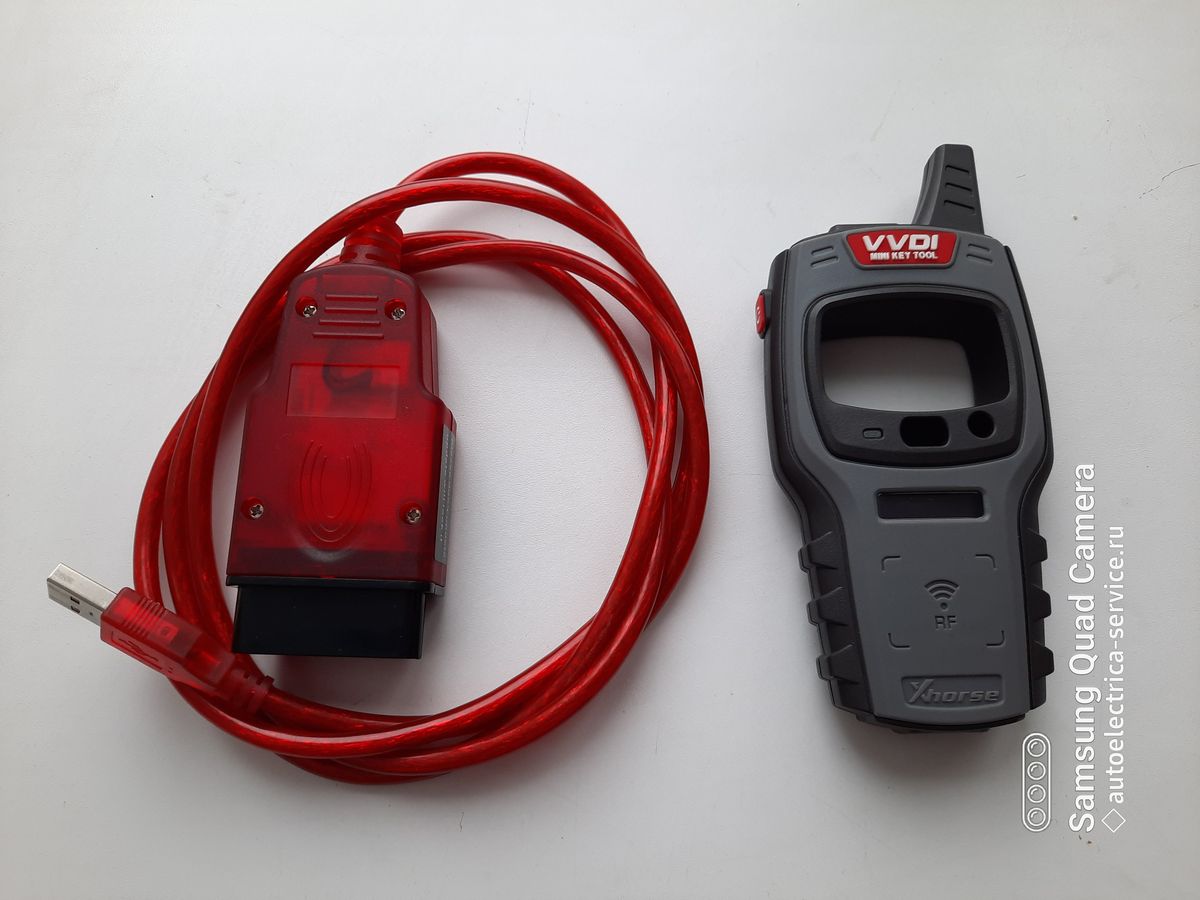

RenoLink и Xhorse VVDI Mini Key Tool



В работе были использованы два прибора:

  • Xhorse VVDI Mini Key Tool - для чтения параметров ключа (тип транспондера и частота радиоканала)
  • Renolink ver.1.87 - для чтения кодов доступа к программированию и программирования ключа



Оригинальный ключ для Renault Duster Phase 2

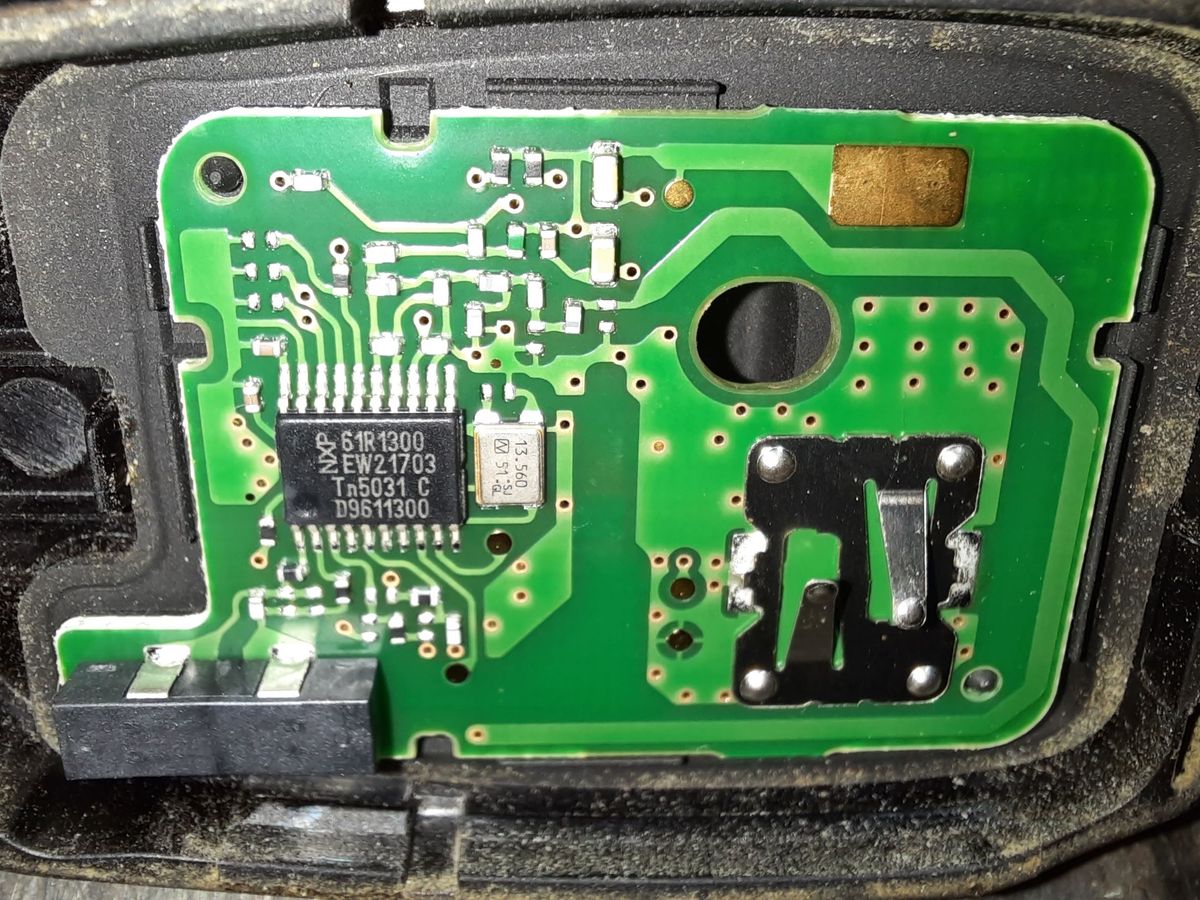

Renault Duster Phase 2 - Фотография платы оригинального ключа - 1

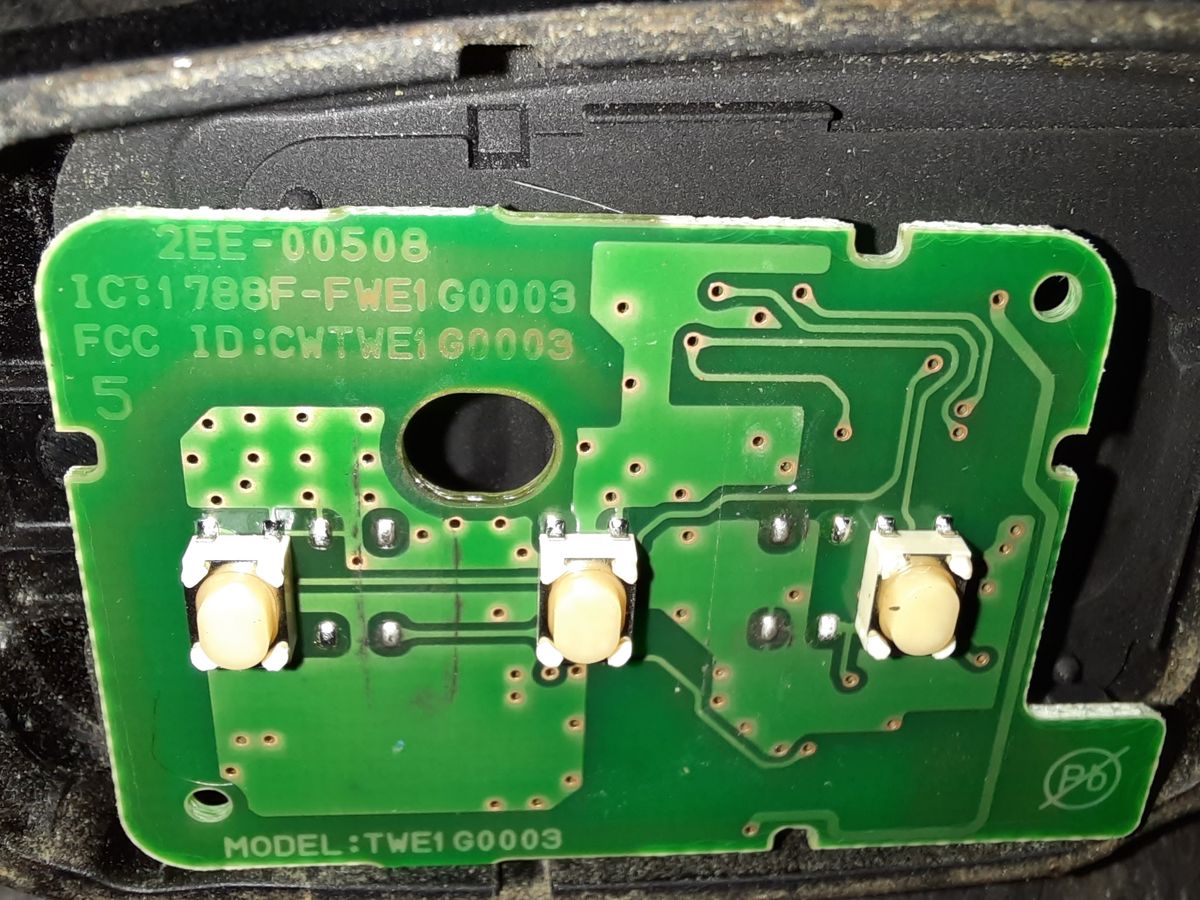

Renault Duster Phase 2 - Фотография платы оригинального ключа - 2



Вот так выглядит оригинальный ключ изнутри. Кроме горстки резисторов и конденсаторов, есть три кнопки, антенна, микросхема - транспондер и радиоканал в одном корпусе и кварц с частотой 13560 MHz. Кроме того, на плате можно увидеть номер модели ключа и идентификатор FCC (Federal Communications Commission) - это говорит о том, что устройство одобрено Федеральной Комиссией по связи США, полностью готово к промышленному производству и реализации в торговых сетях.

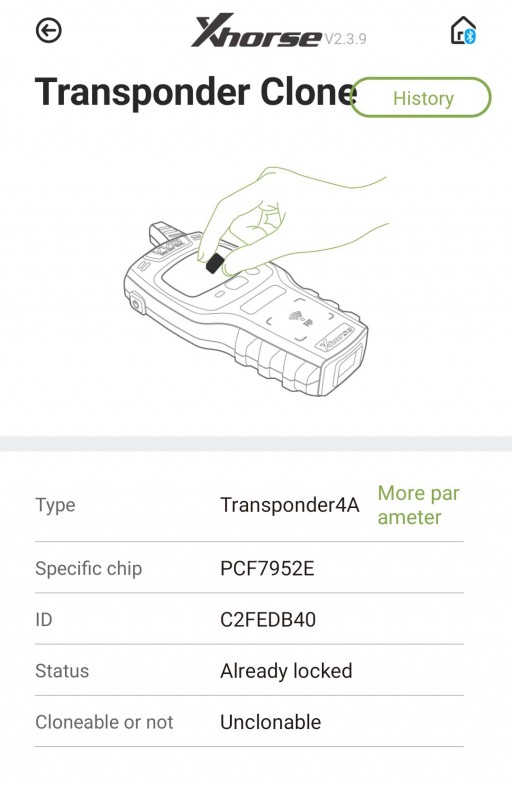

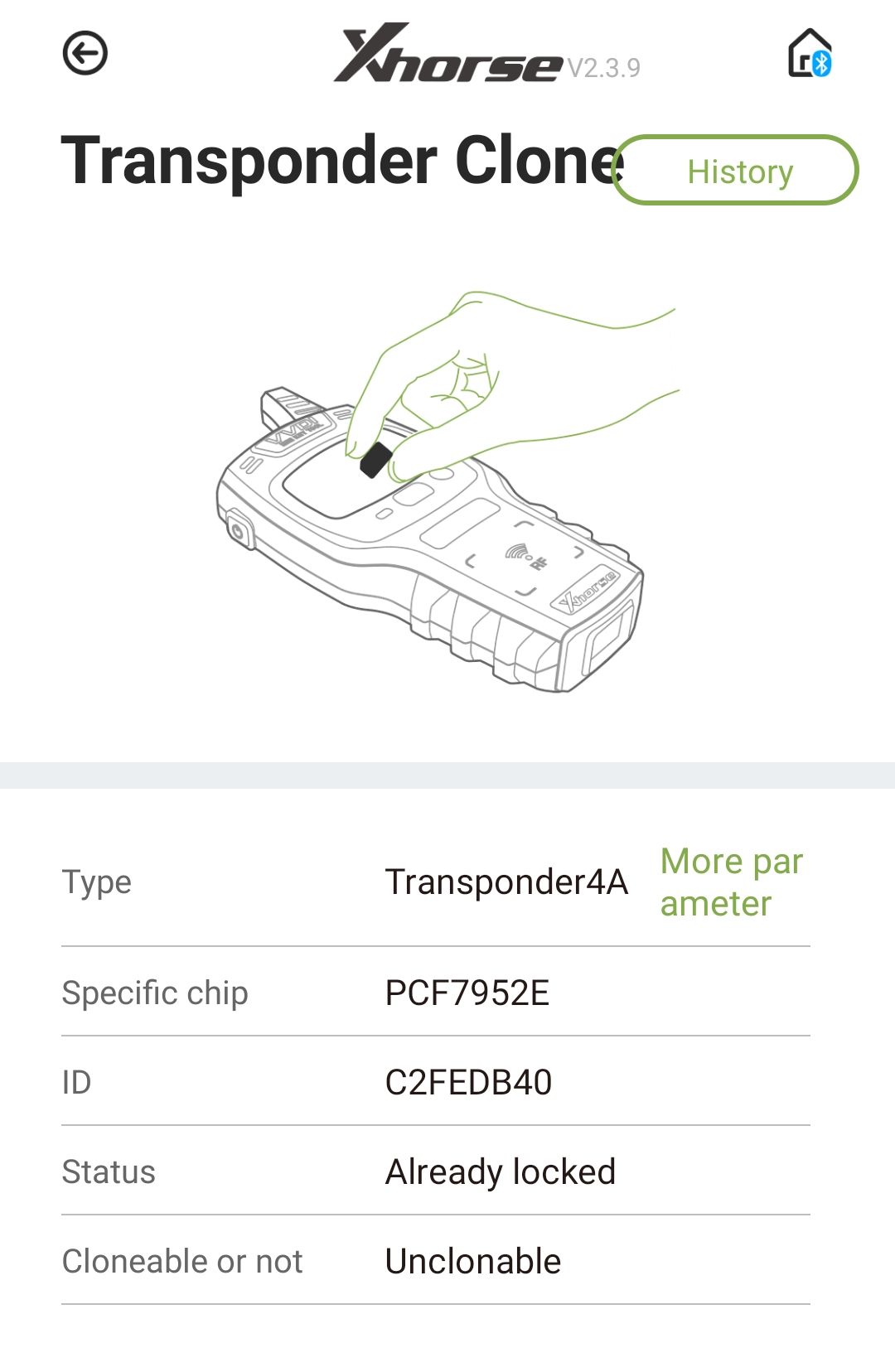

Renault Duster Phase 2 - Параметры оригинального ключа - 1



Xhorse VVDI Mini Key Tool определил, что внутри ключа находится транспондер типа 4A, он же HITAG AES, он же PCF7952E. Идентификатор транспондера: C2FEDB40. Статусы: Заблокирован, Неклонируемый.

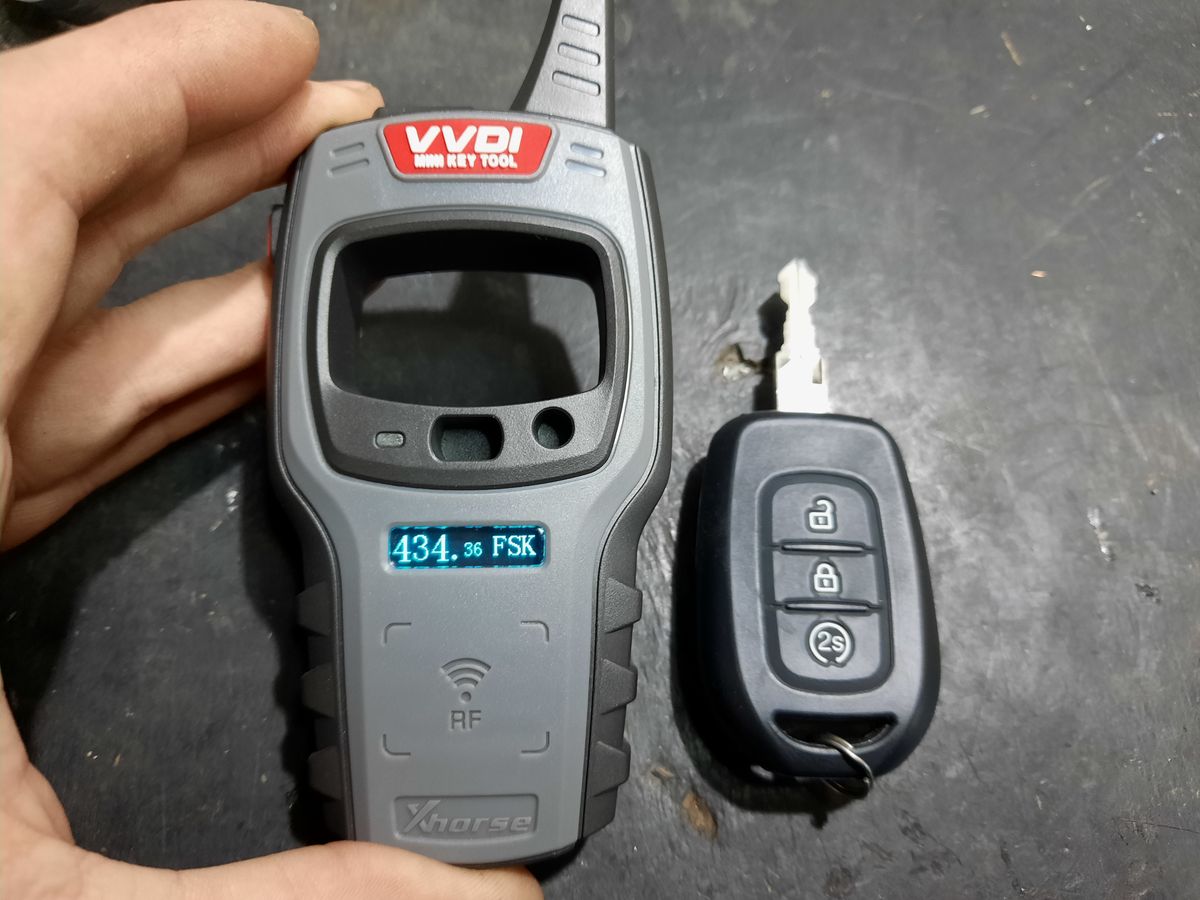

Renault Duster Phase 2 - Параметры оригинального ключа - 2



Частота радиоканала кнопок управления центральным замком автомобиля 434.36 МГц.



Китайский ключ для Renault Duster Phase 2

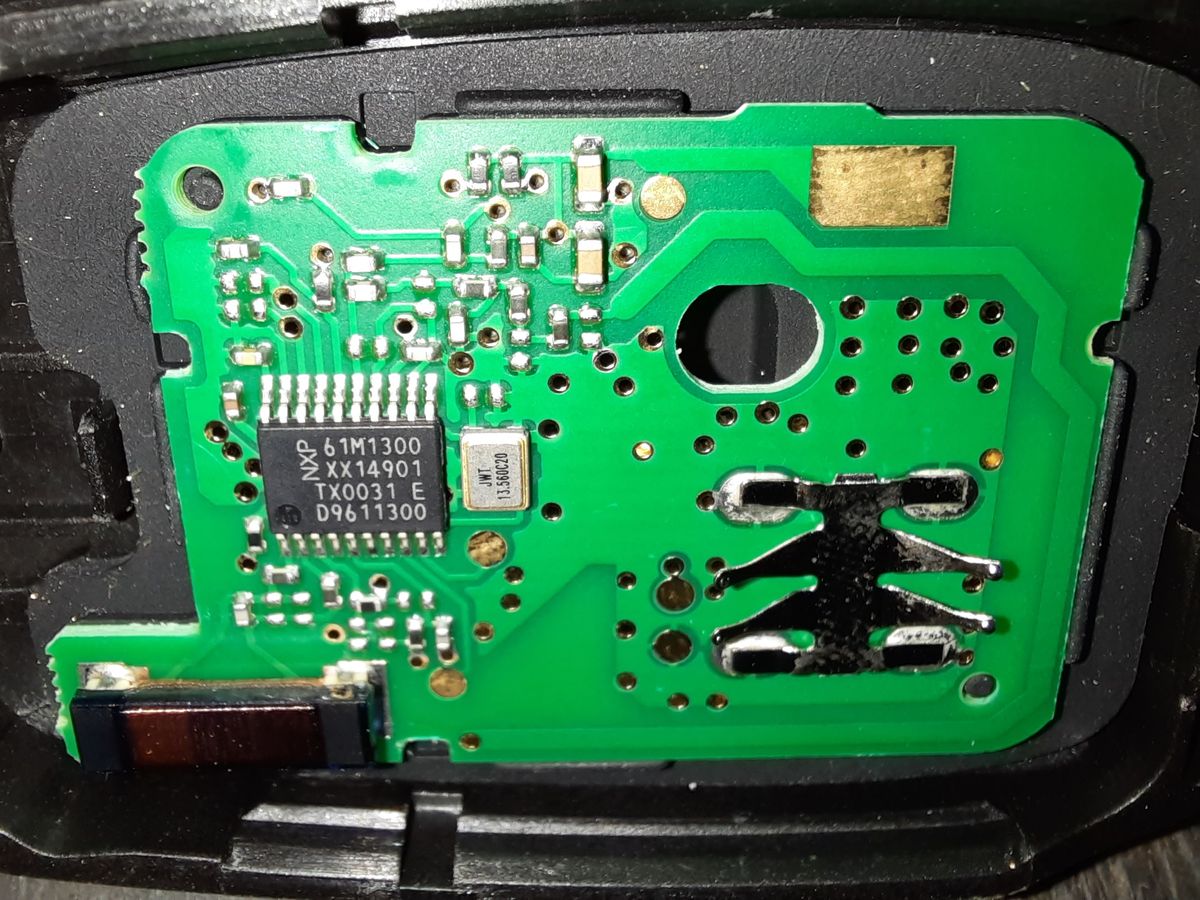

Renault Duster Phase 2 - Фотография платы китайского ключа - 1

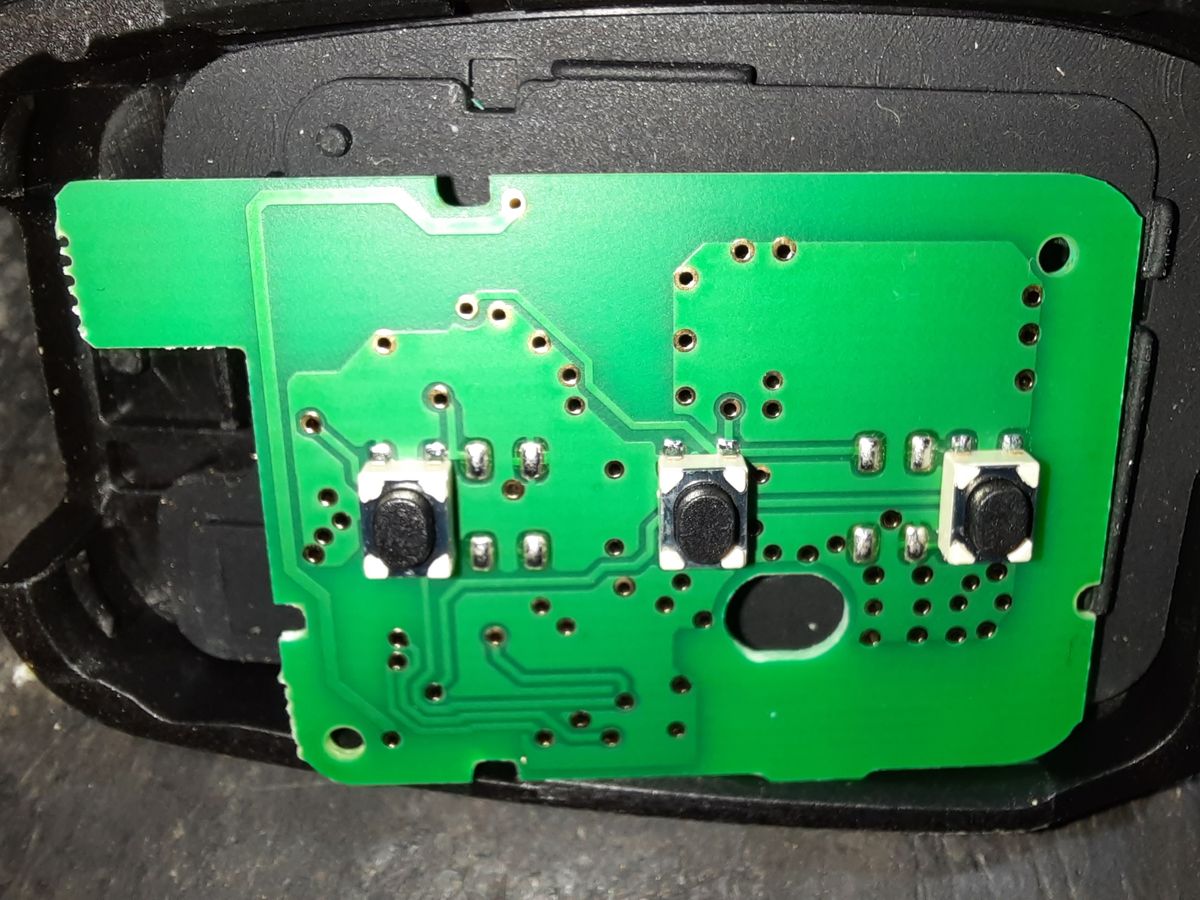

Renault Duster Phase 2 - Фотография платы китайского ключа - 2



По сути всё тоже самое, но немного другое расположение элементов. Кварц отвечающий за частоту на выходе радиоканала такой же. Ну и естественно, никаких номеров и идентификаторов тут нет.

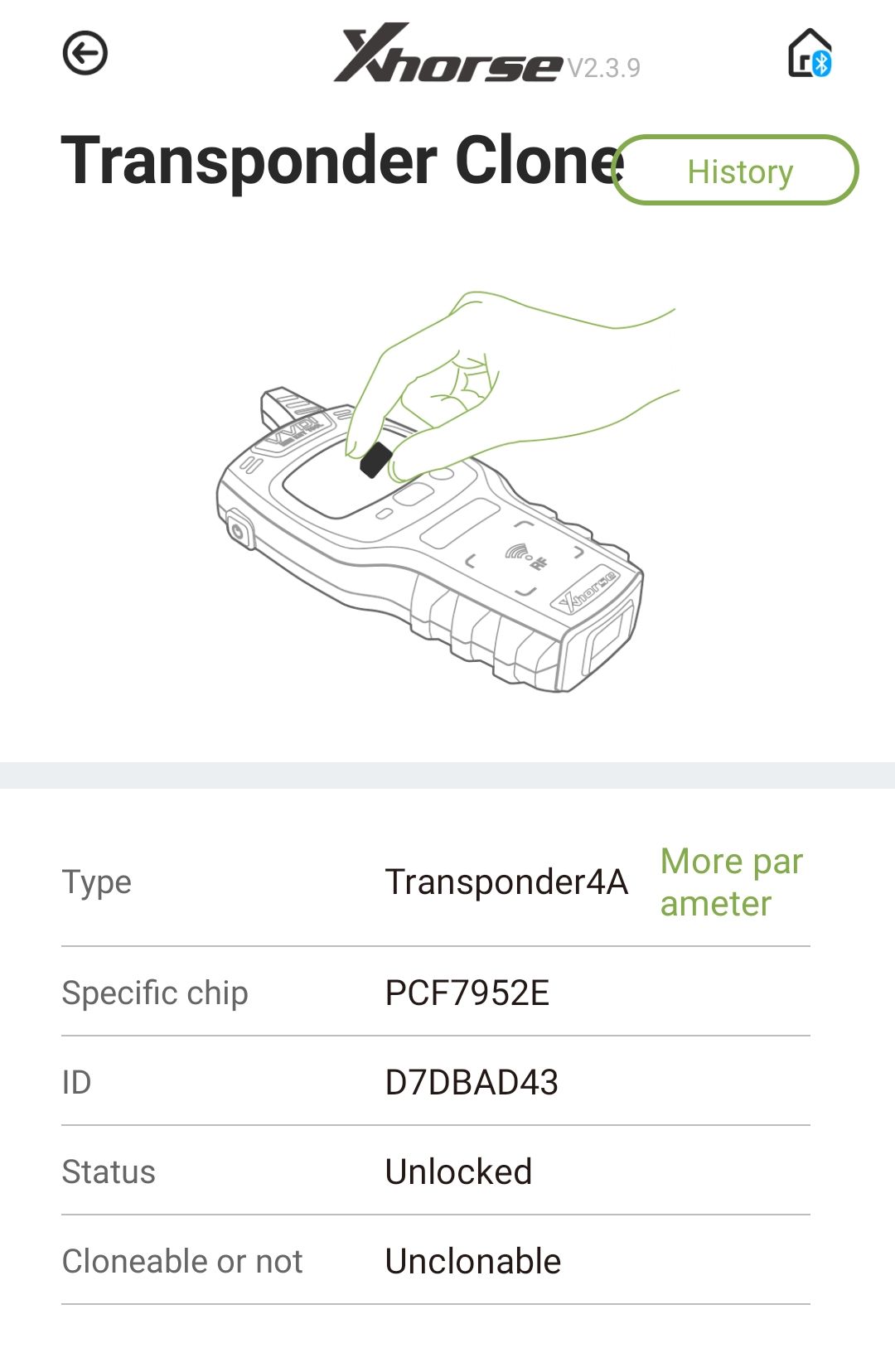

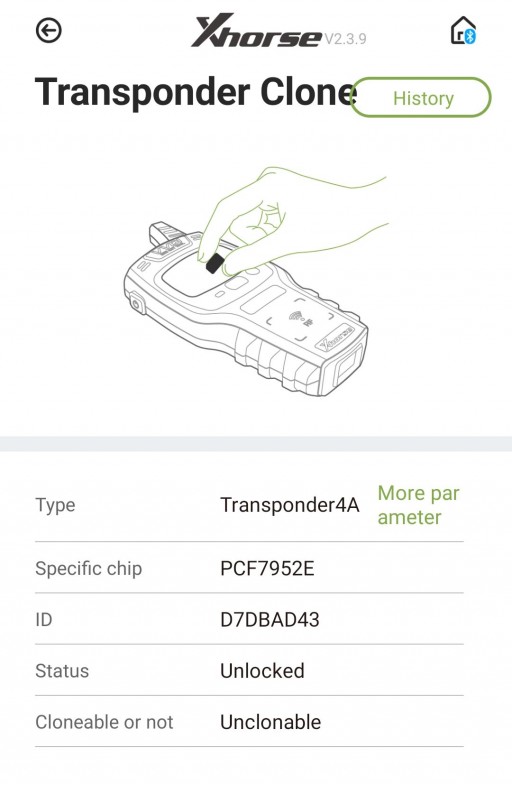

Renault Duster Phase 2 - Параметры китайского ключа - 1



Xhorse VVDI Mini Key Tool определил, что внутри ключа находится такой же транспондер как и в оригинальном ключе: типа 4A, он же HITAG AES, он же PCF7952E. Идентификатор транспондера: D7DBAD43. Статусы: Разблокирован (можно прописать в автомобиль), Неклонируемый.

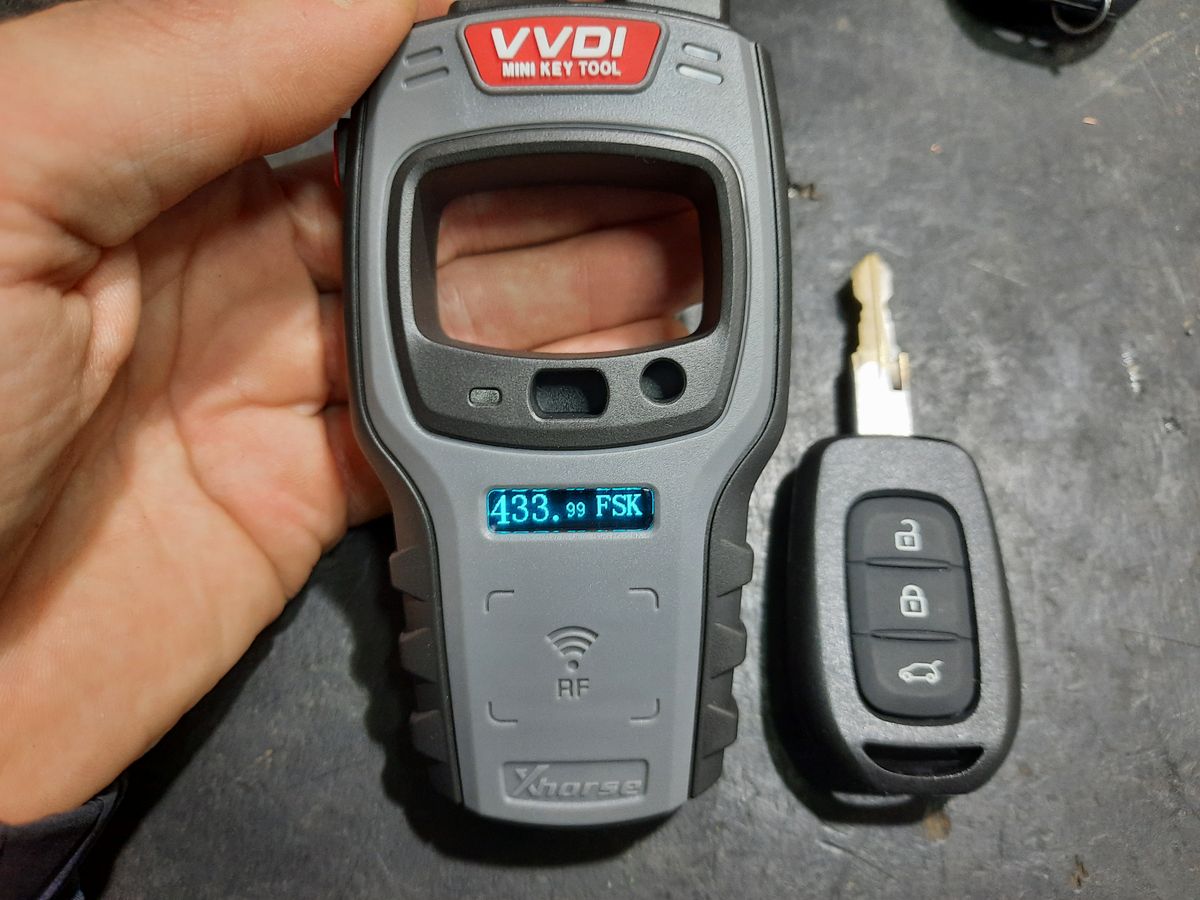

Renault Duster Phase 2 - Параметры китайского ключа - 2



Частота радиоканала кнопок управления центральным замком автомобиля 433.99 МГц.

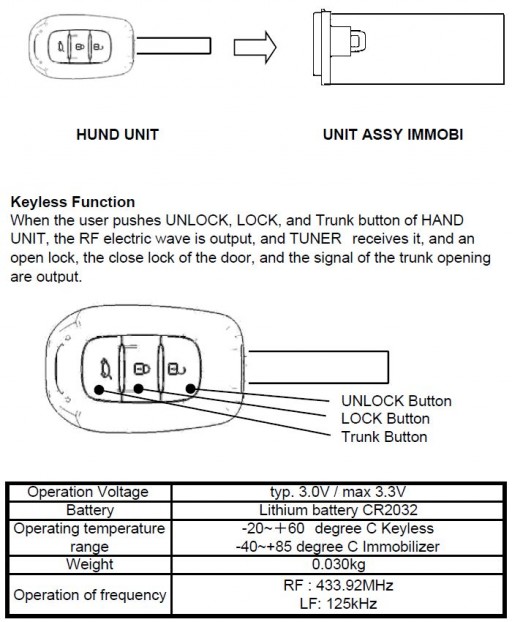

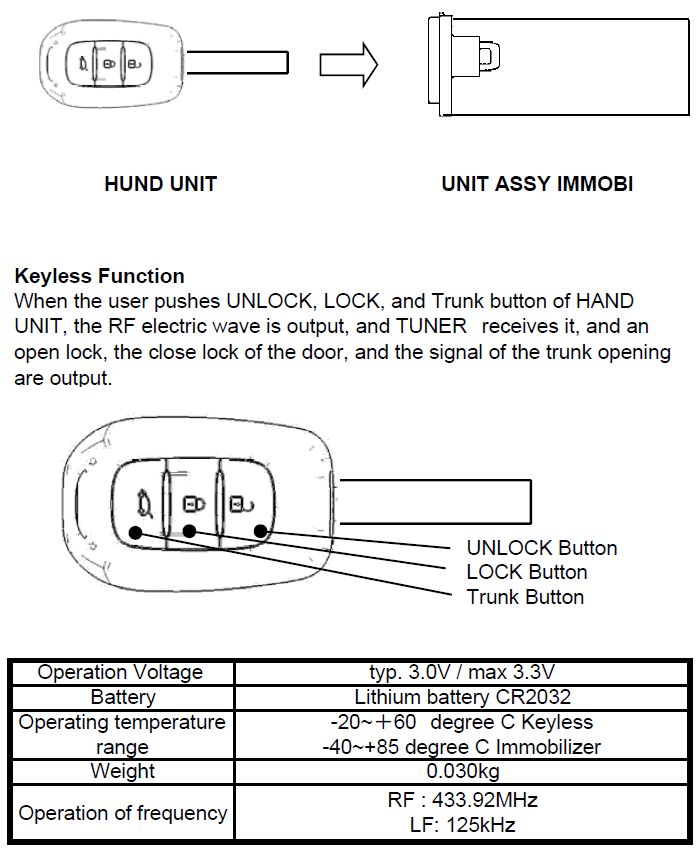

Renault Duster Phase 2 - Параметры модели ключа TWE1G0003



Кстати, если заглянуть в документацию к ключу модели TWE1G0003, для Renault Duster Фаза 2, то китайский ключ показал лучшие параметры радиочастотного модуля, нежели оригинальный )) Хотя, возможно это погрешности измерений прибора.



Renault Duster Phase 2 - Сопротивление антенны оригинального и китайского ключа



Ещё хотелось отметить разницу сопротивлений антенн, в оригинальном и китайском ключах: оригинальный 26 Ом, а китайский 92 Ома.



Программирование ключа для Renault Duster Phase 2 с помощью Autel MS919



В начале мы попробовали запрограммировать новый ключ с помощью диагностического прибора Autel MaxiSys MS919...

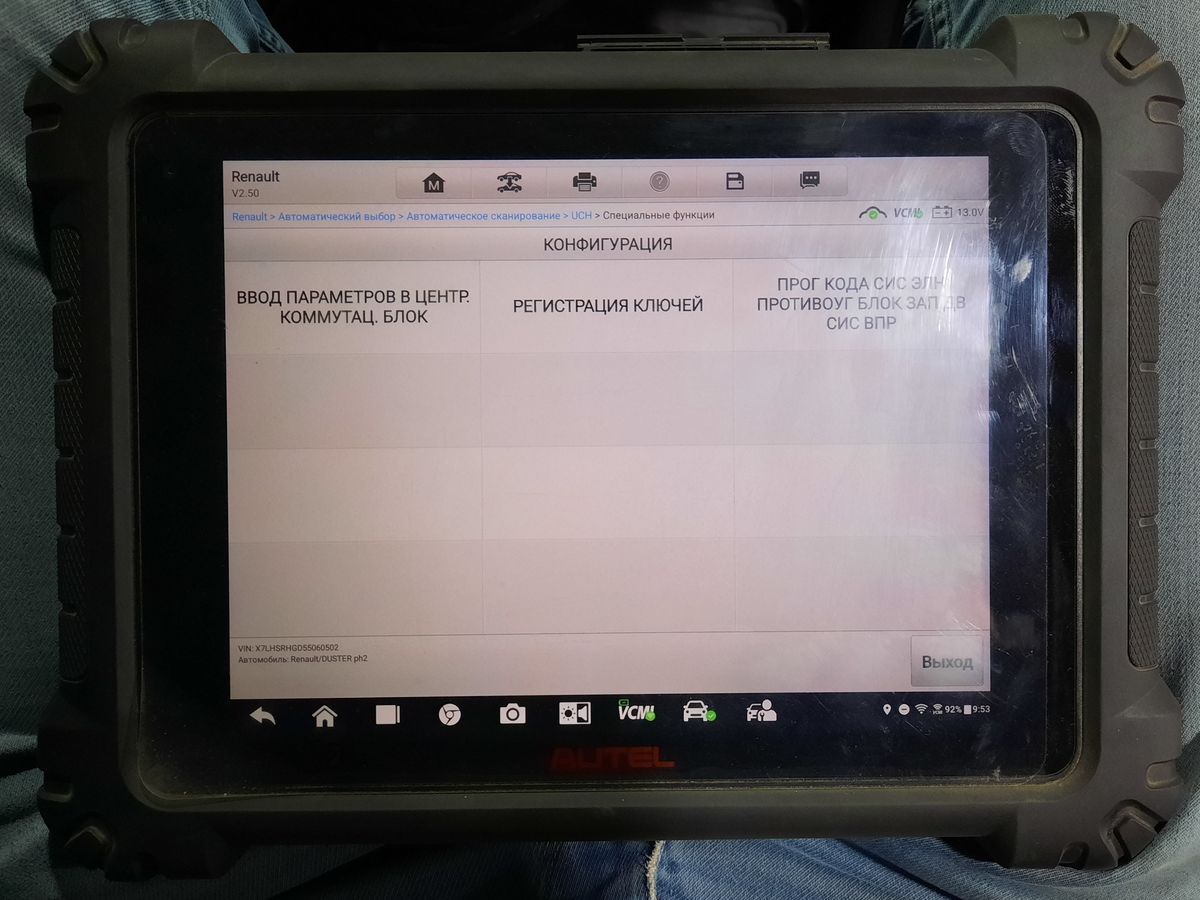

Renault Duster Phase 2 - Программирование ключа Autel MS919 - 1

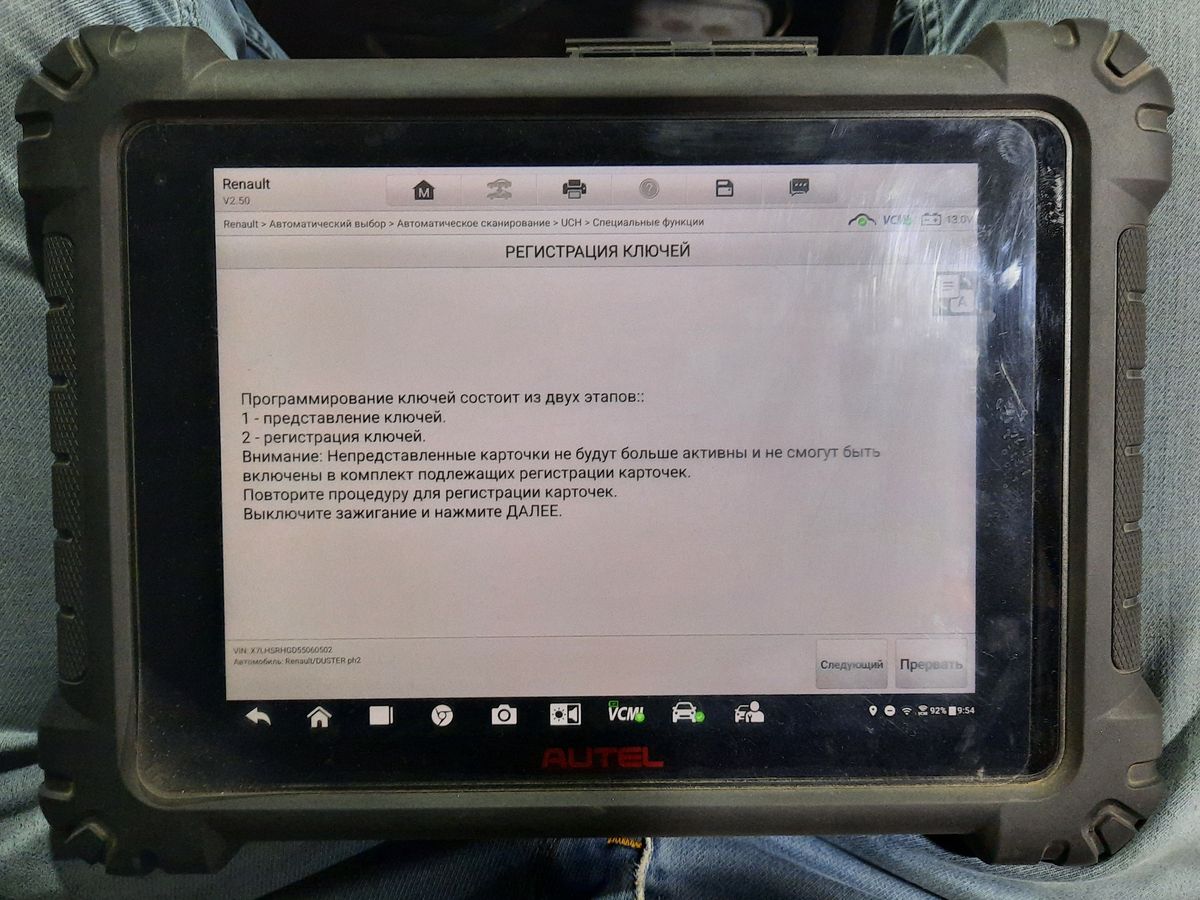

Renault Duster Phase 2 - Программирование ключа Autel MS919 - 2



Прибор вкратце объяснил шаги программирования. Предупредил, что нужно программировать сразу все ключи, то есть те ключи, которые в процессе программирования отсутствовали, будут удалены из системы иммобилайзера.

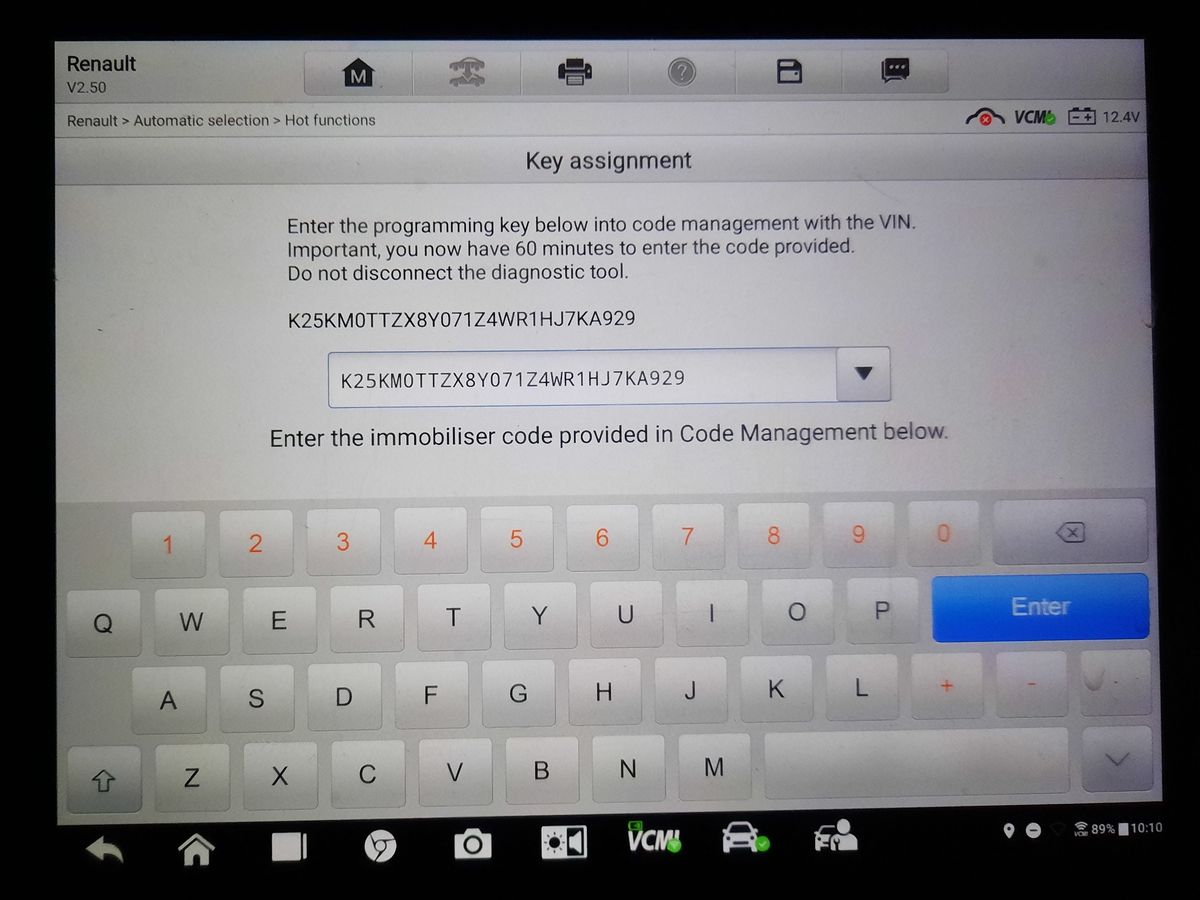

Renault Duster Phase 2 - Программирование ключа Autel MS919 - 3



На одном из шагов, даже было предложено ввести некий код, посчитанный наверное по VIN автомобиля, но в итоге процедура закончилась с ошибкой - новый ключ не прописался и уже зарегистрированные ключи не были удалены. В общем, прибор не сделал ничего, просто потратил наше время ))



Программирование ключа для Renault Duster Phase 2 с помощью Renolink 1.87



После неудачной попытки программирования Autel'ом, было решено испробовать китайский шнурок Renolink ver.1.87.

Достали третий ключ, который находился в обходчике иммобилайзера автосигнализации и по порядку ...

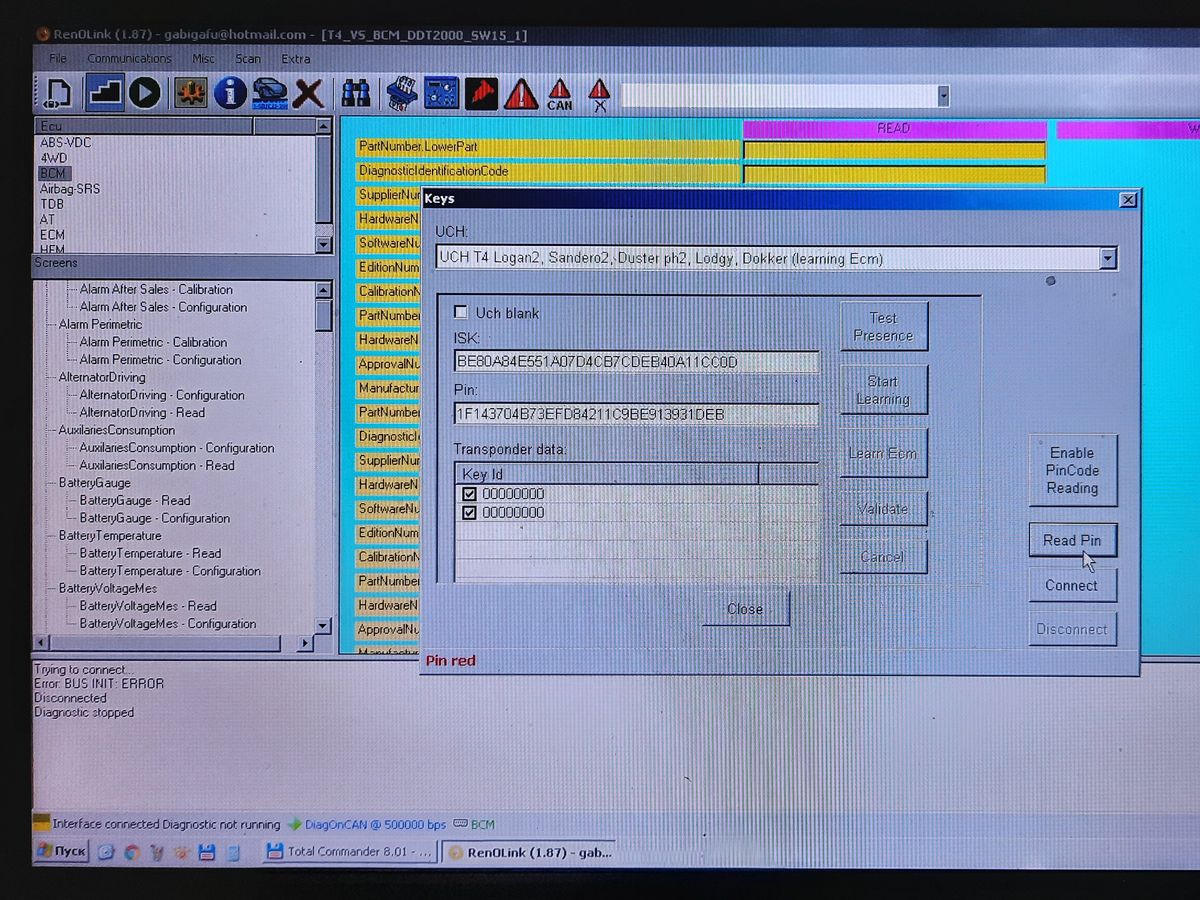

Renault Duster Phase 2 - Программирование ключа с помоoью Renolink 1.87 - Шаг 1



Шнурок подключен к автомобилю, зажигание включено. Запускаем утилиту для программирования ключей KEYS. В поле UCH выбираем наш тип блока кузовной электроники: UCH T4 - Logan 2, Sandero 2, Duster Ph2, Lodgy, Dokker и нажимаем кнопку READ PIN - программа считывает коды PIN и ISK - копируем их.

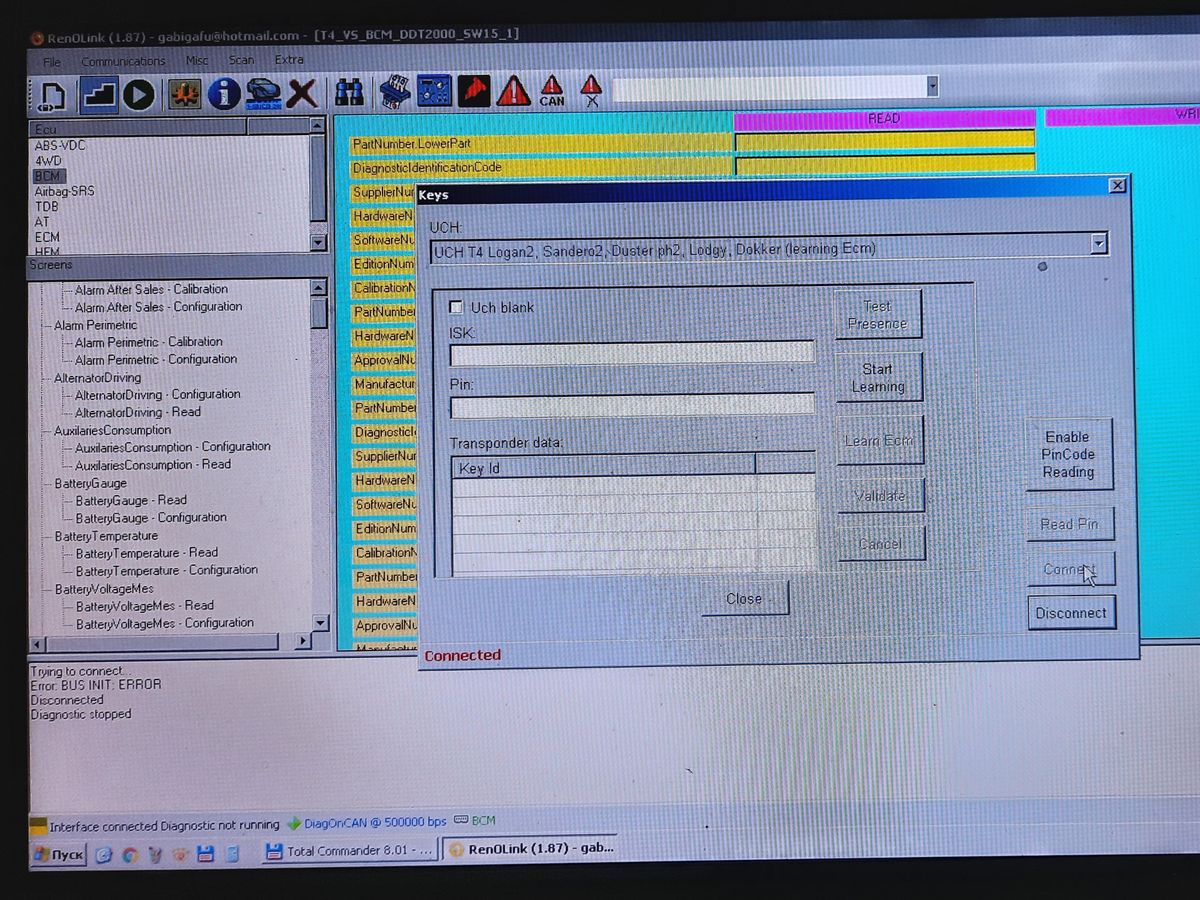

Renault Duster Phase 2 - Программирование ключа с помоoью Renolink 1.87 - Шаг 2



Перезапускаем утилиту для программирования ключей KEYS, снова выбираем наш тип блока кузовной электроники, зажигание включено, нажимаем кнопку CONNECT.

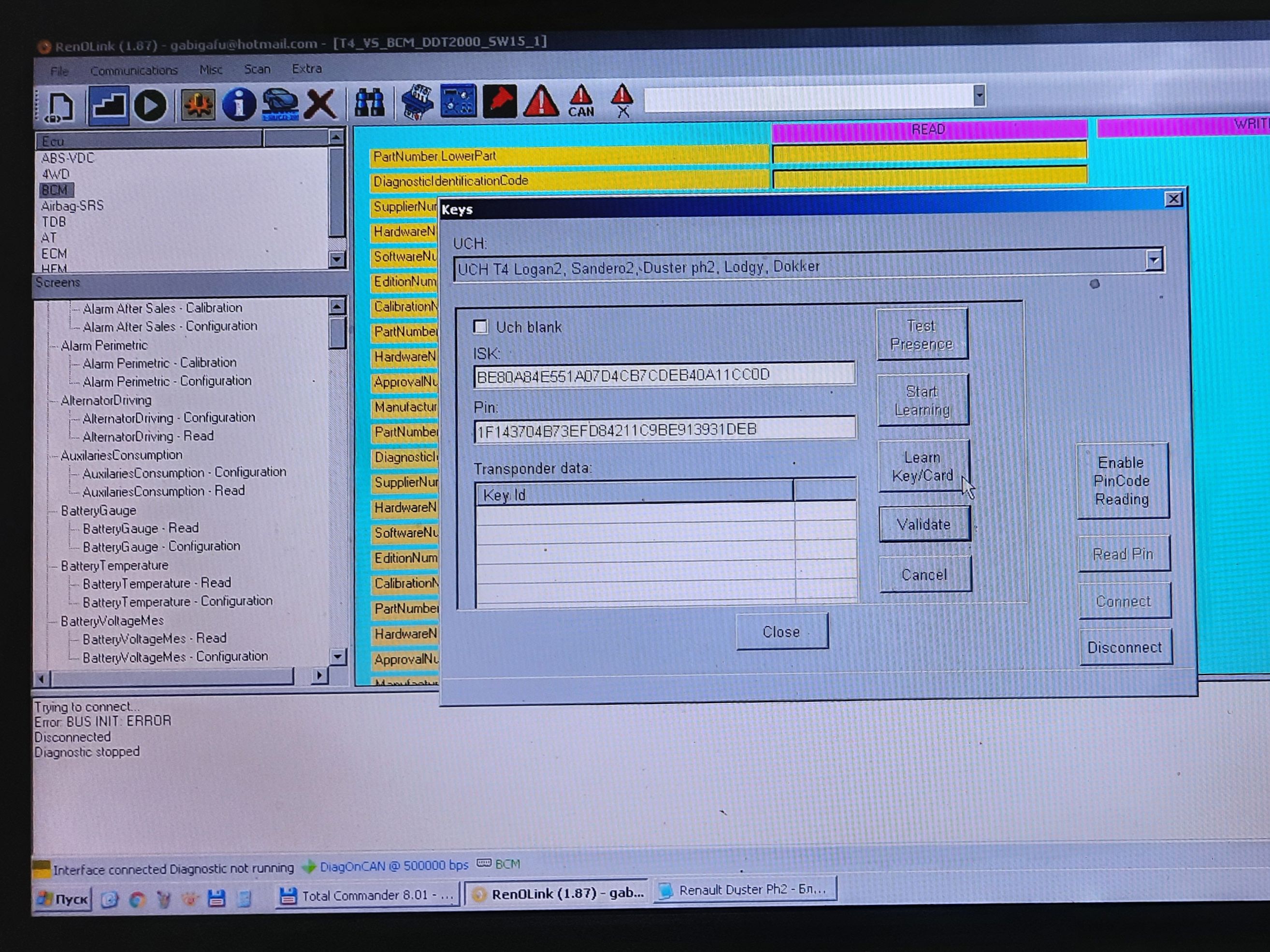

Renault Duster Phase 2 - Программирование ключа с помоoью Renolink 1.87 - Шаг 3



После установки соединения вставляем в соответствующие поля, коды PIN и ISK и нажимаем кнопку LEARN KEY...

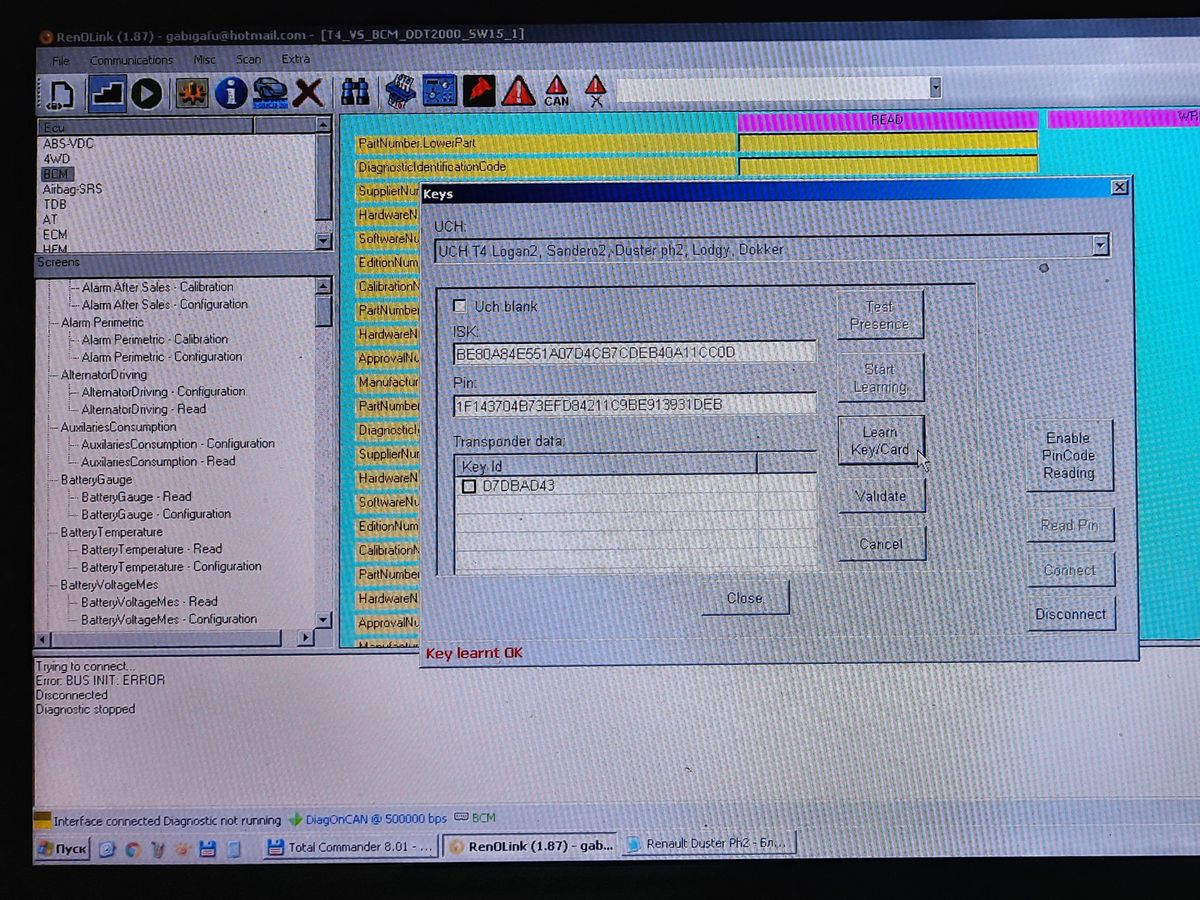

Renault Duster Phase 2 - Программирование ключа с помоoью Renolink 1.87 - Шаг 4



... первый ключ запрограммирован. Выключаем зажигание, вставляем второй ключ, включаем зажигание  и нажимаем кнопку LEARN KEY...

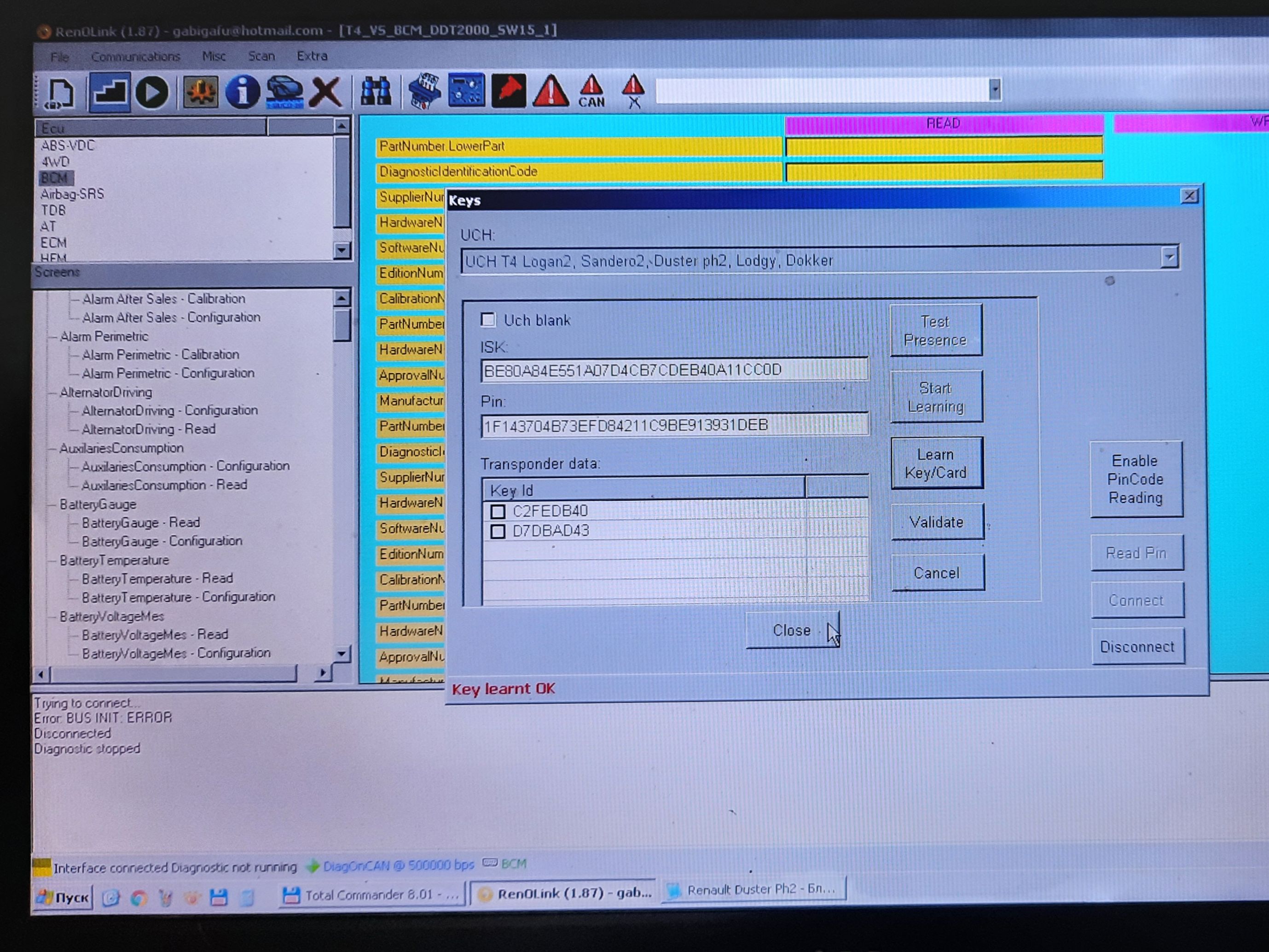

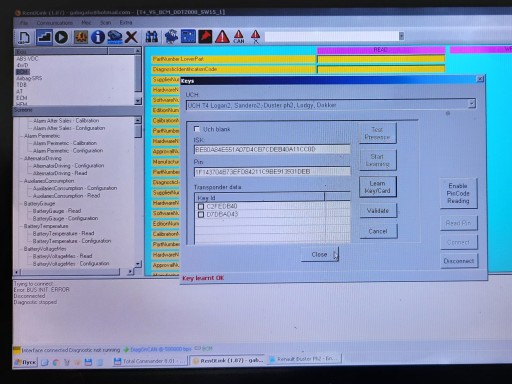

Renault Duster Phase 2 - Программирование ключа с помоoью Renolink 1.87 - Шаг 5



... второй ключ запрограммирован. Выключаем зажигание, вставляем третий ключ, включаем зажигание  и нажимаем кнопку LEARN KEY...

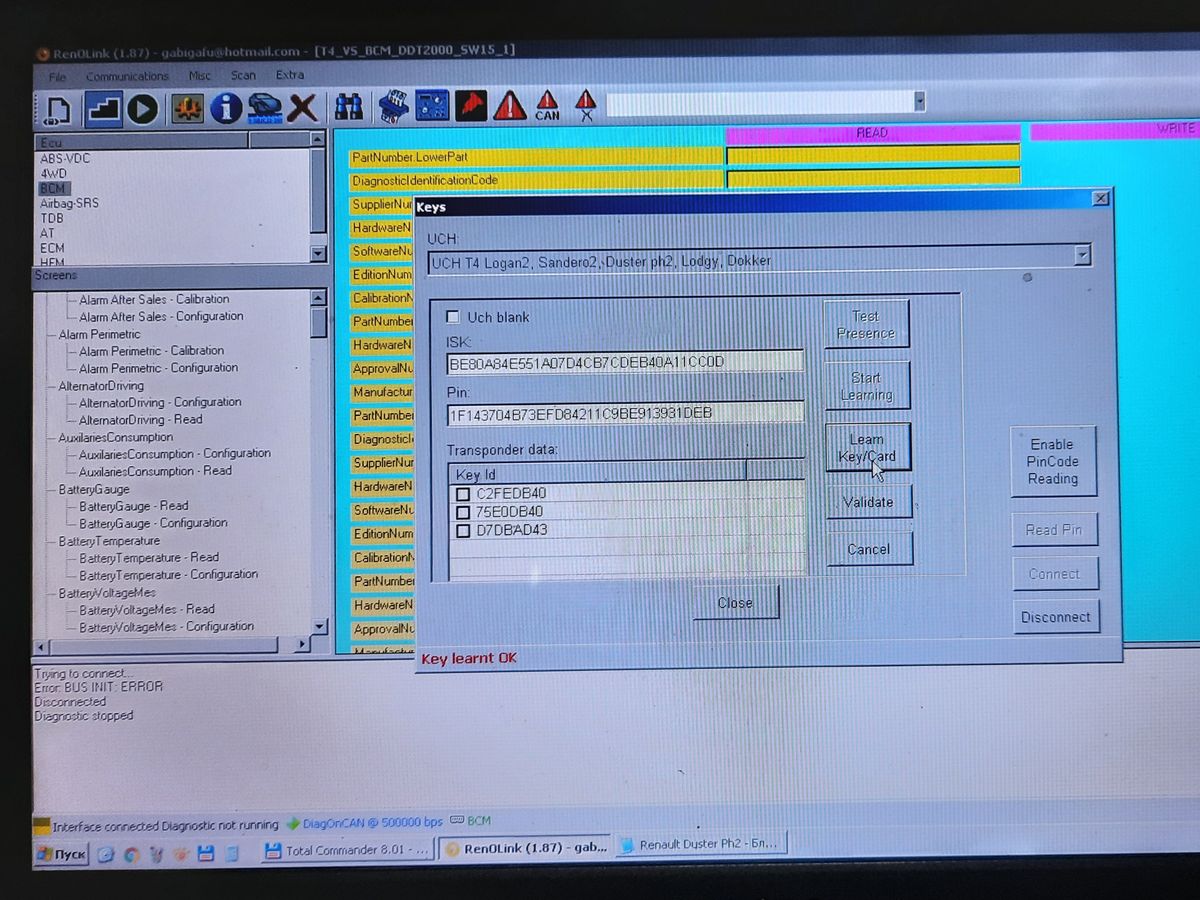

Renault Duster Phase 2 - Программирование ключа с помоoью Renolink 1.87 - Шаг 6



Вот и всё, все три ключа прописаны. К сожалению, радиоканал китайского ключа не прописался, кнопки не заработали - в принципе, это было ожидаемо. Из положения вышли тем, что этот ключ положили в обходчик иммобилайзера.



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
