Toyota Yaris 1.0L (1KR-FE) Bosch ME7.9.52. Чип-тюнинг

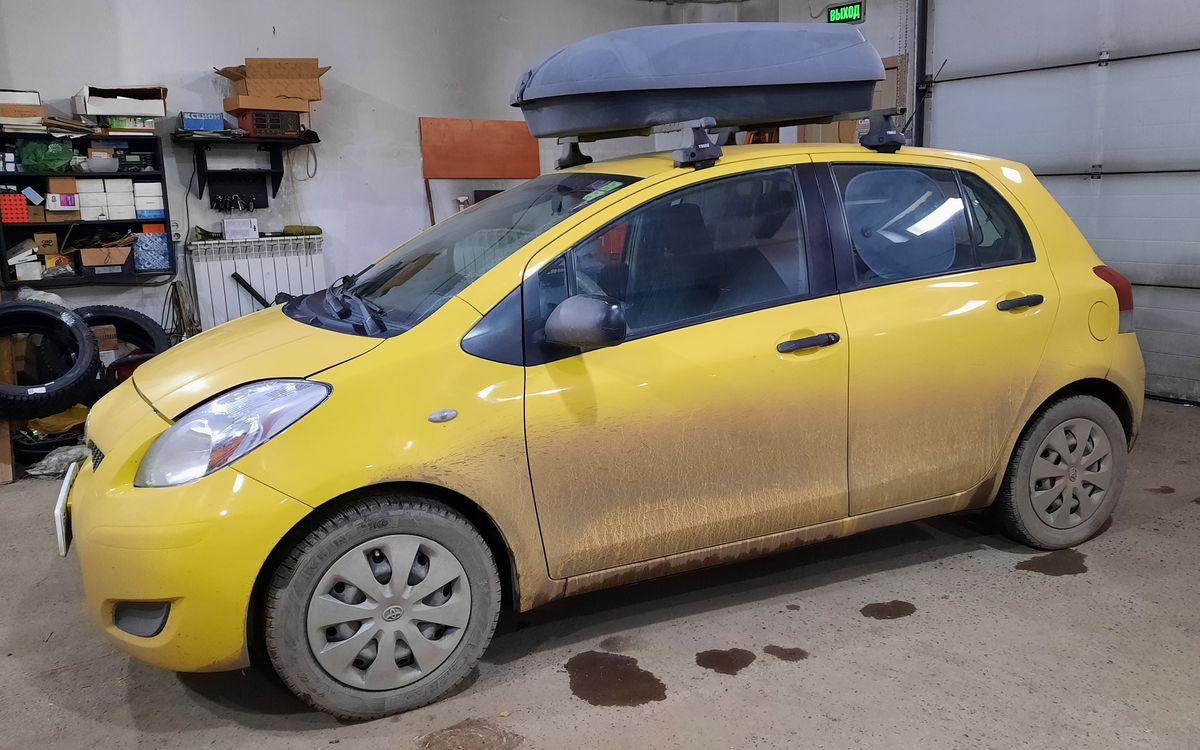

Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Внешний вид автомобиля



Автомобиль Toyota Yaris (он же Toyota Vitz), 2009 года выпуска (кузов KSP90), приехал в наш автосервис узнать о перепрошивке ЭБУ двигателя. Владельца автомобиля интересовала возможность программного отключения каталитического нейтрализатора и второго кислородного датчика.

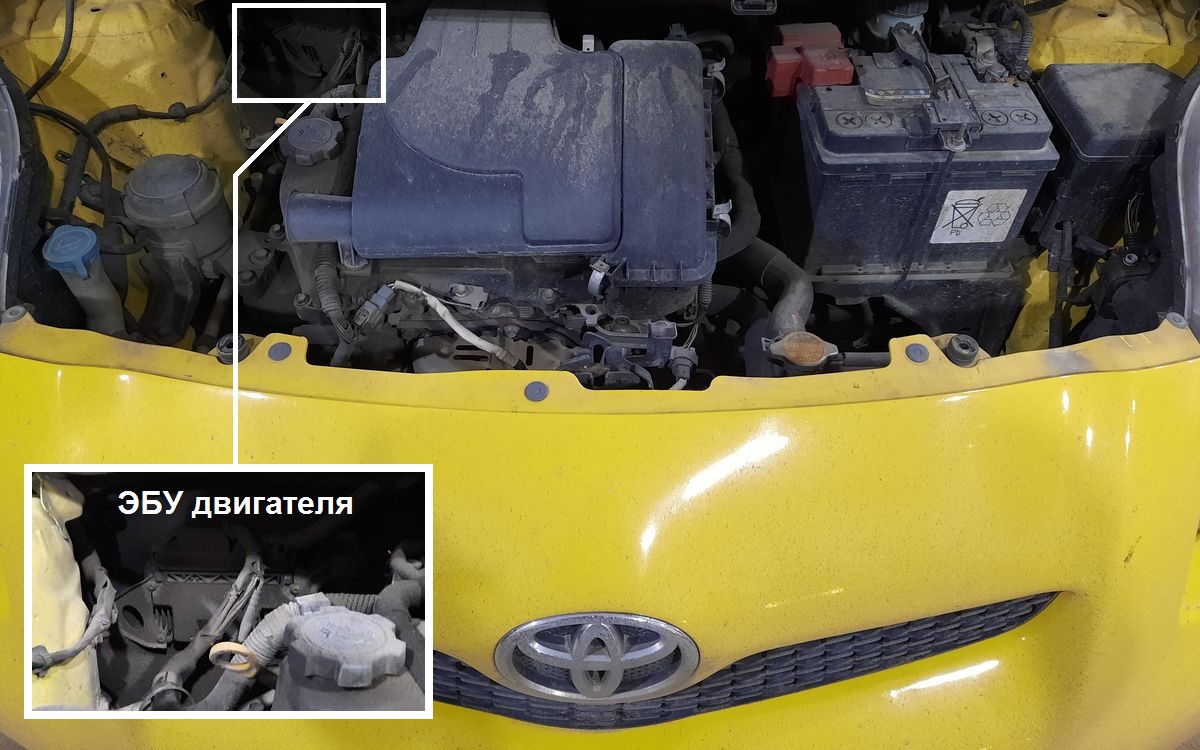

Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Внешний вид двигателя



Под капотом у этого автомобиля двигатель 1KR-FE - бензиновый, рядный, 3-цилиндровый, с 4-мя клапанами на каждый, имеющий следующие характеристики:

  • Объём двигателя - 996 см.куб.
  • Мощность двигателя - 70 л.с. / 6000 об.мин
  • Крутящий момент - 92 Нм / 4400 об.мин



Bosch ME7.9.52 блок управления двигателя 1KR-FE

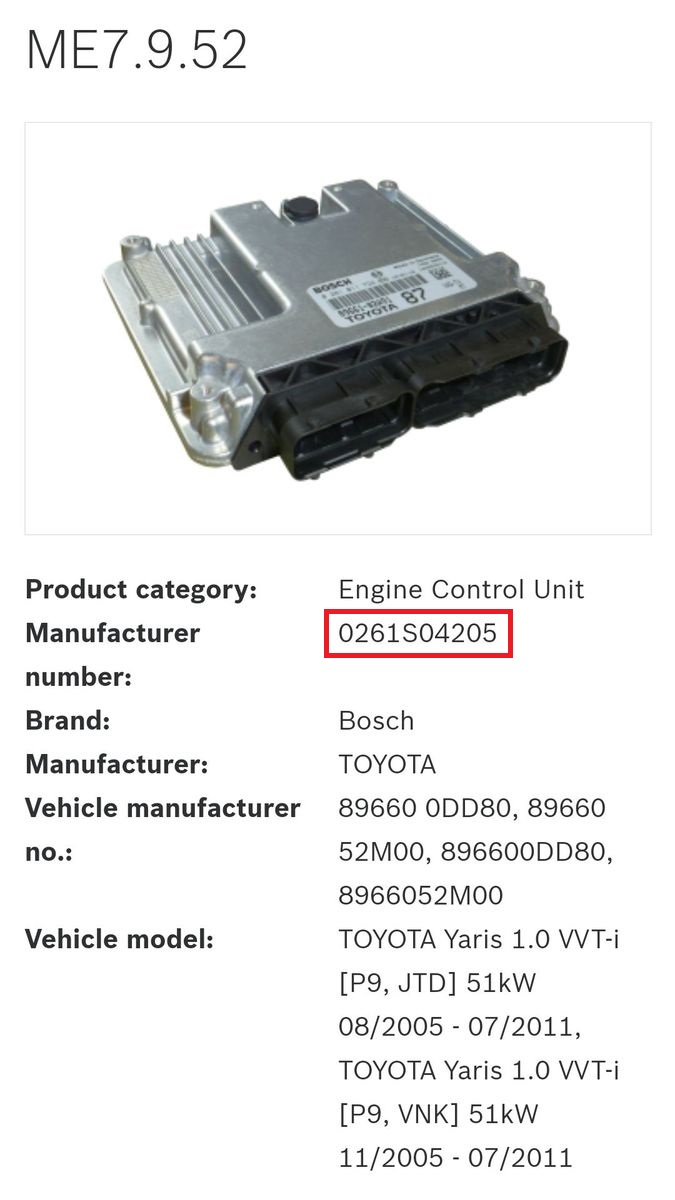

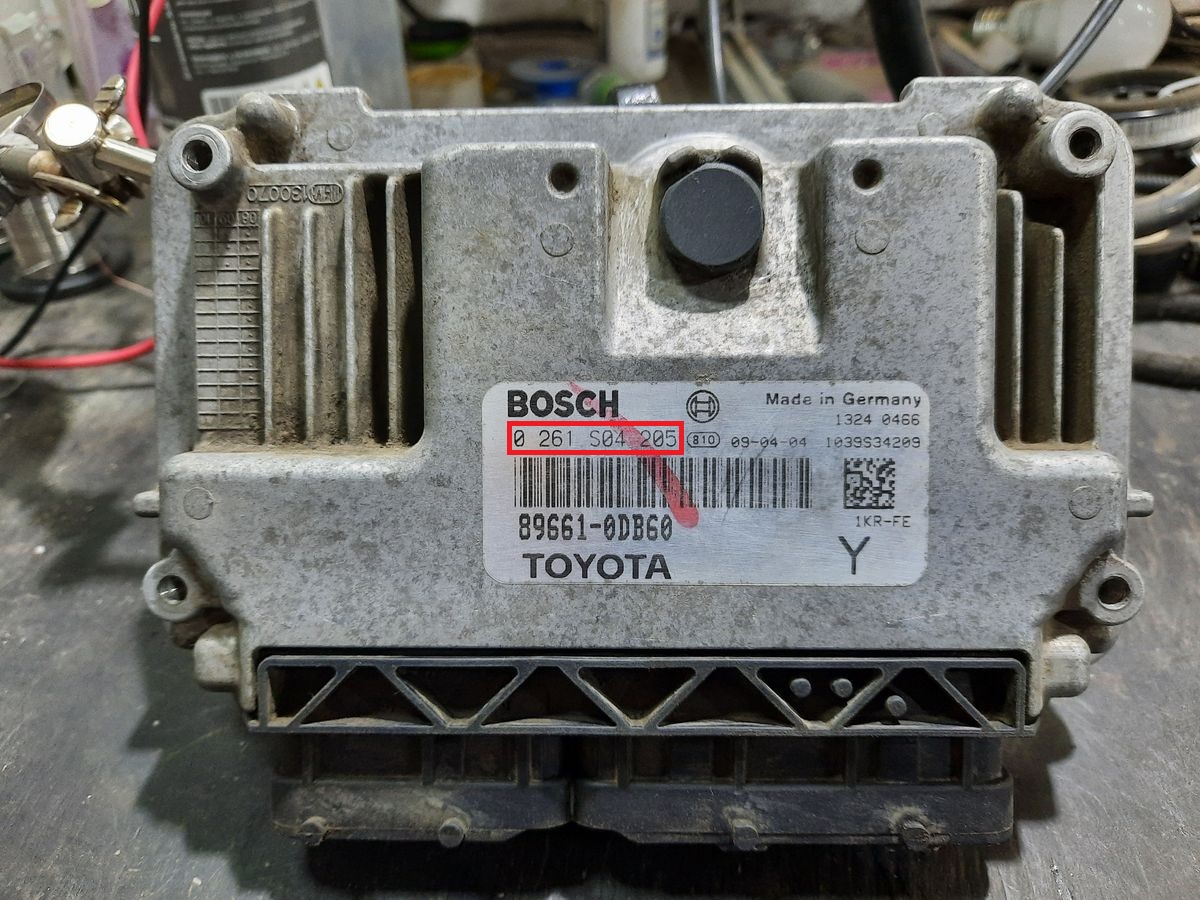

Добравшись до блока управления ДВС и отмыв его, по номеру Bosch 0 261 S04 205, на сайте bosch-repair-service.com мы узнали, что перед нами ЭБУ Bosch ME7.9.52



Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Внешний вид ЭБУ двигателя



Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Информация о блоке управления



Считывать и записывать программное обеспечение таких блоков, через диагностический разъём OBD-II у нас было нечем, пришлось искать альтернативные варианты. И с учётом того, что внутри блока находился процессор ST10F275...

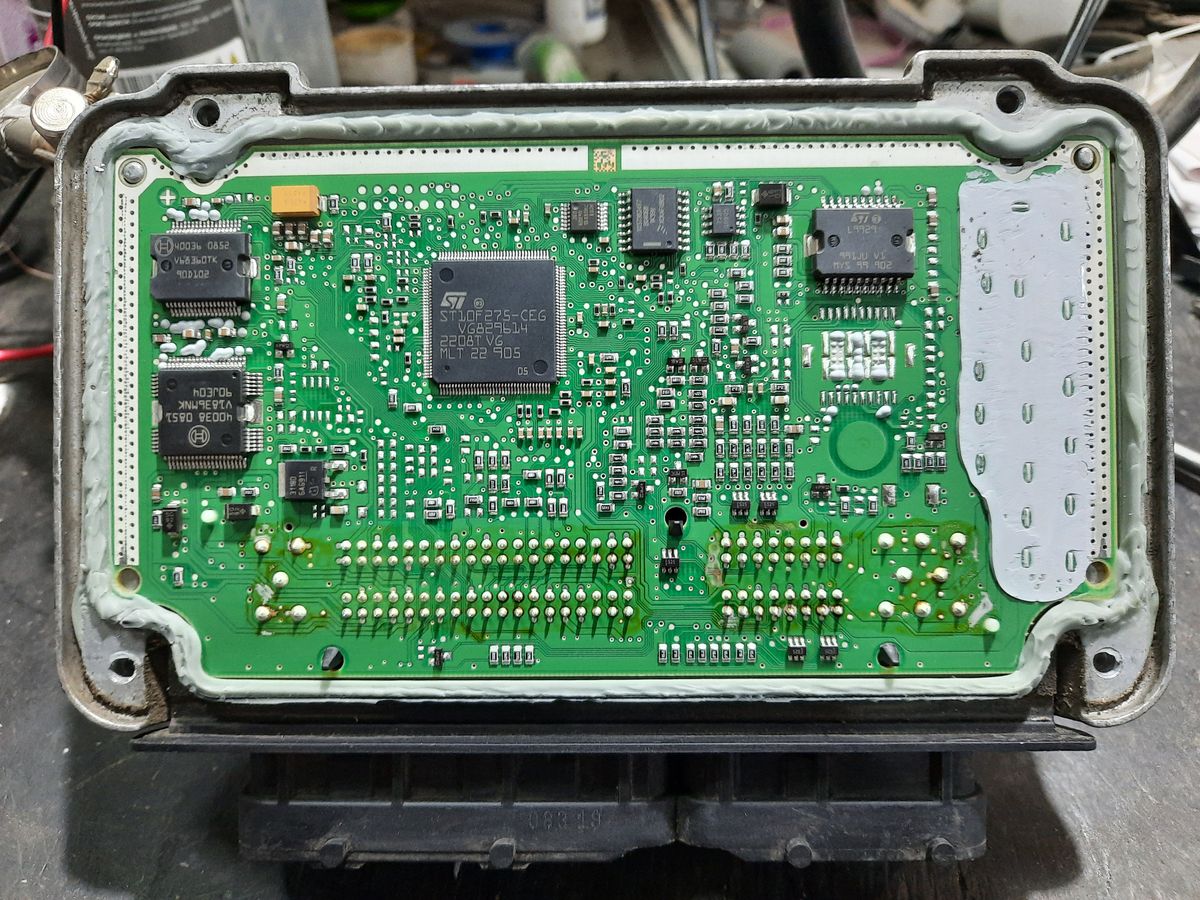

Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Процессор ST10F275



... выбор оборудования пал на Combiloader, с модулем BSL-режим ST10F27x.



Подключение на столе к ЭБУ Bosch ME7.9.52 автомобиля Toyota Yaris

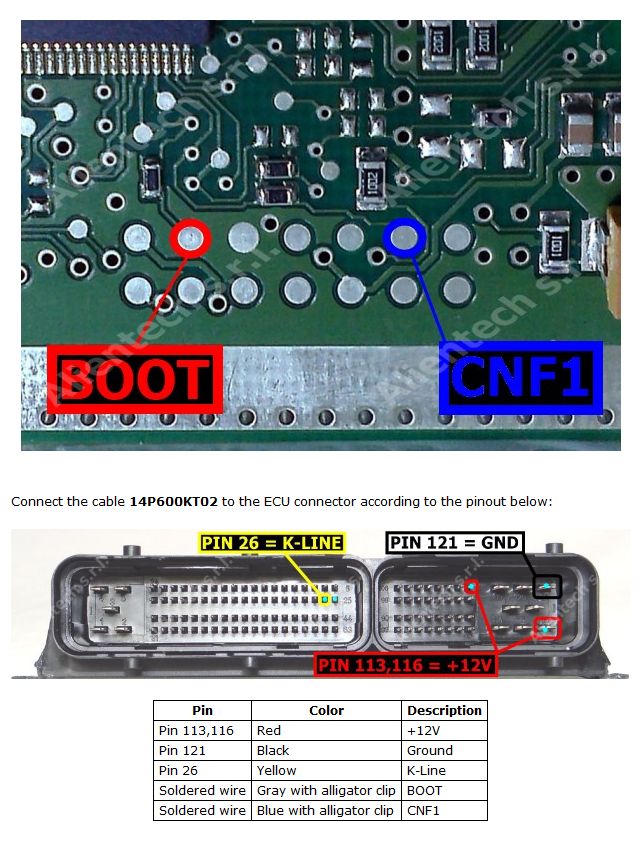

Схему подключения к блоку управления и схему перевода процессора в BOOT-режим, подглядели в справке к прибору Alientech K-TAG...

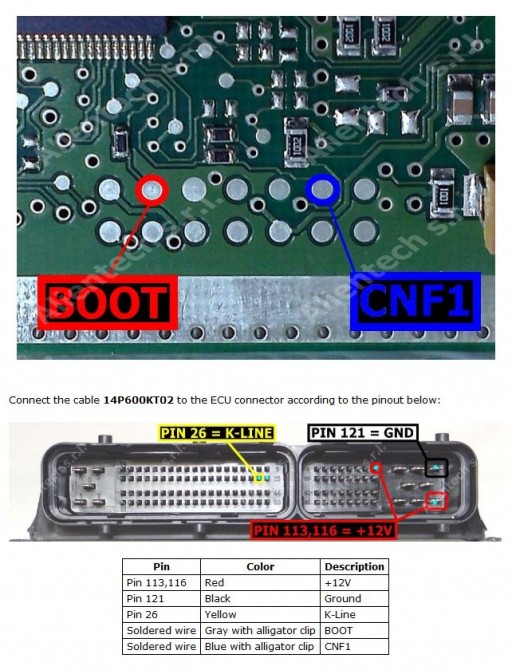

Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Точки подключения к ЭБУ

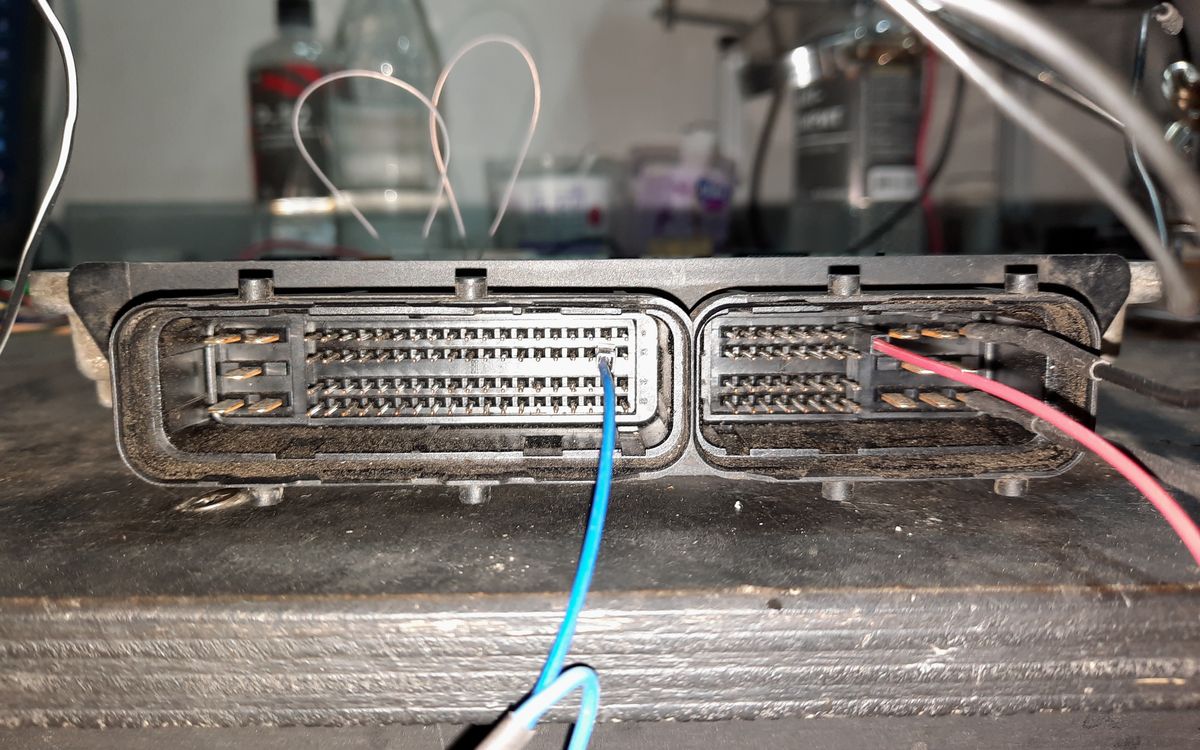

Контакты разъёмов ЭБУ для подключения универсального кабеля Combiloader:

  • Pin 113, Pin 116 +12 Вольт
  • Pin 121 Масса
  • Pin 26 Диагностическая линия K-Line



Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Цепи питания и диагностики блока

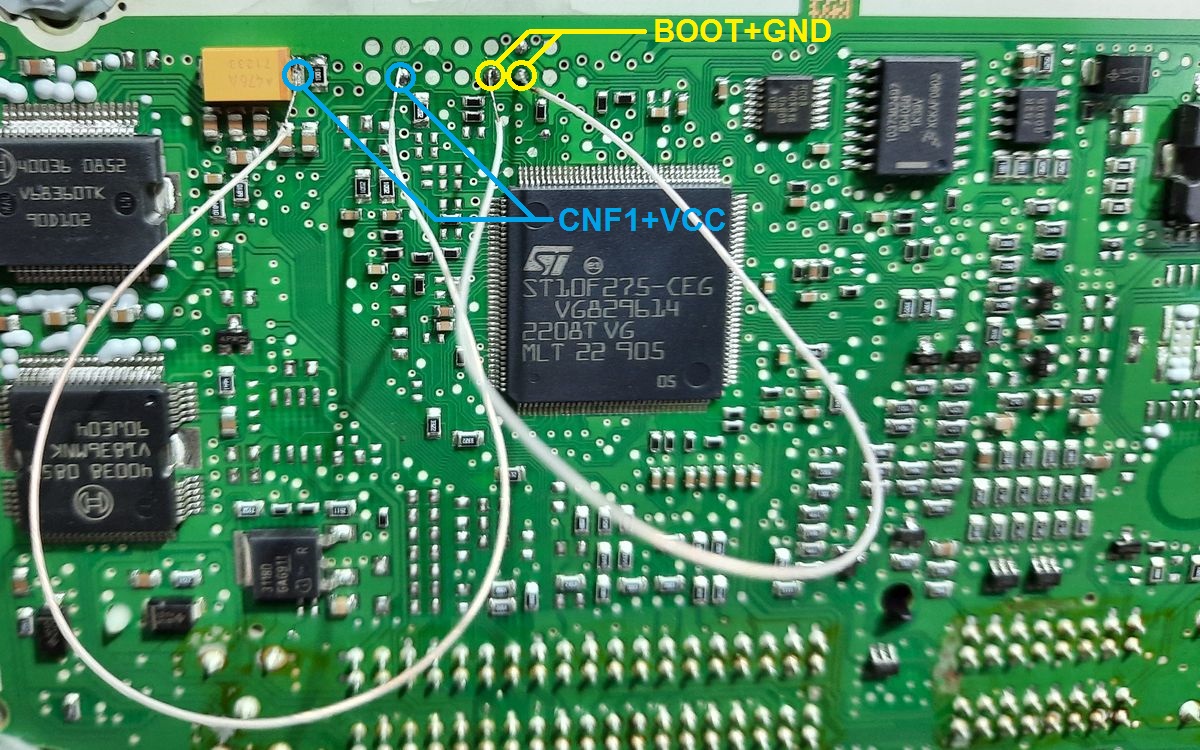

Для перевода процессора ST10F275 в BOOT-режим, необходимо замкнуть контакт BOOT процессора на массу (GND), а контакт CNF1 на питание процессора (VCC). Токоограничивающие резисторы в цепях этих контактов уже есть, поэтому можно использовать обычные перемычки.



Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Контакты BOOT и CNF1



Чтение и запись прошивки ЭБУ Bosch ME7.9.52 автомобиля Toyota Yaris



Итак, все точки подключения задействованы, питание и Combiloader подключены ...

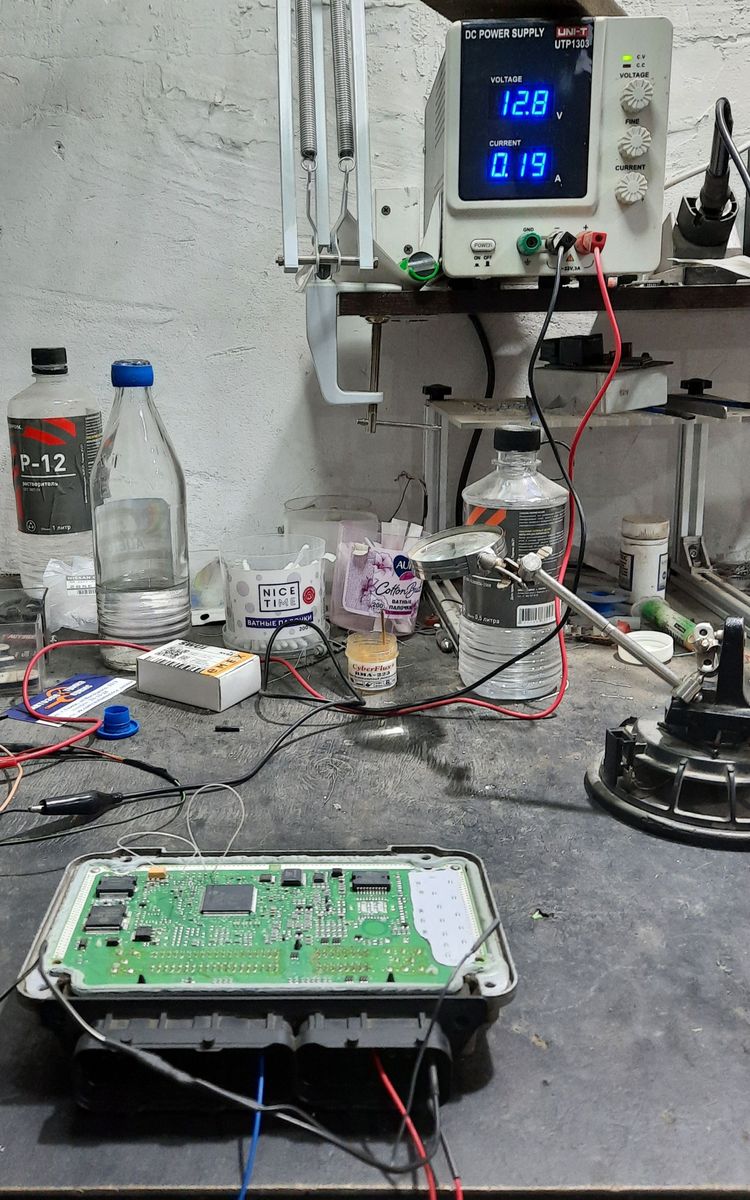

Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Подключение блока на столе

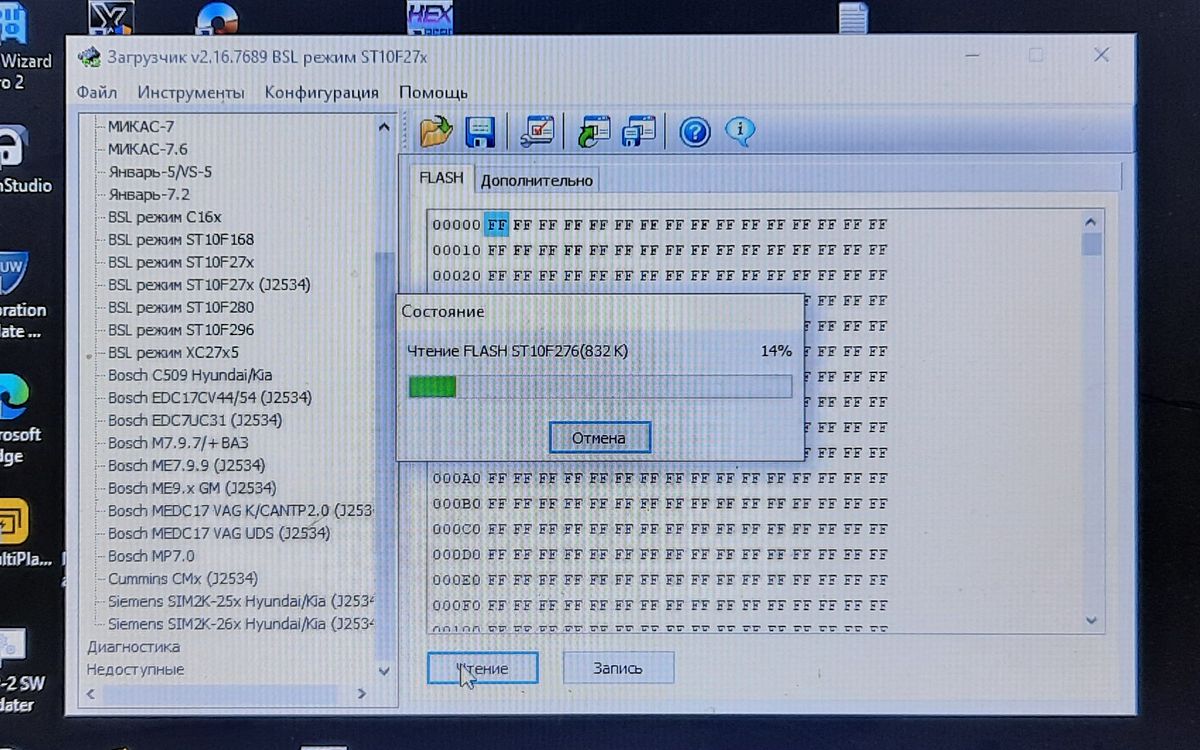

Запускаем процесс чтения ...



Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Чтение прошивки



По идентификаторам стока, заводской прошивки, у наших партнёров находим модифицированную ...

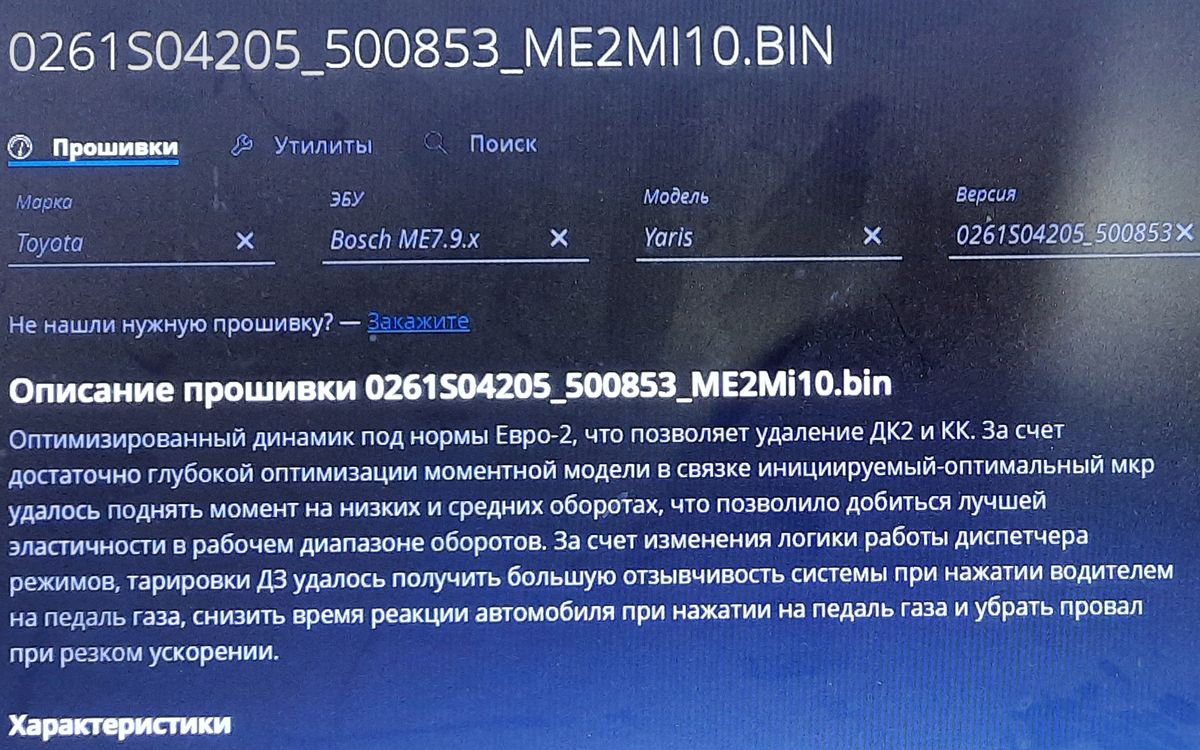

Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Модифицированная прошивка Евро-2



И записываем её в блок управления ...

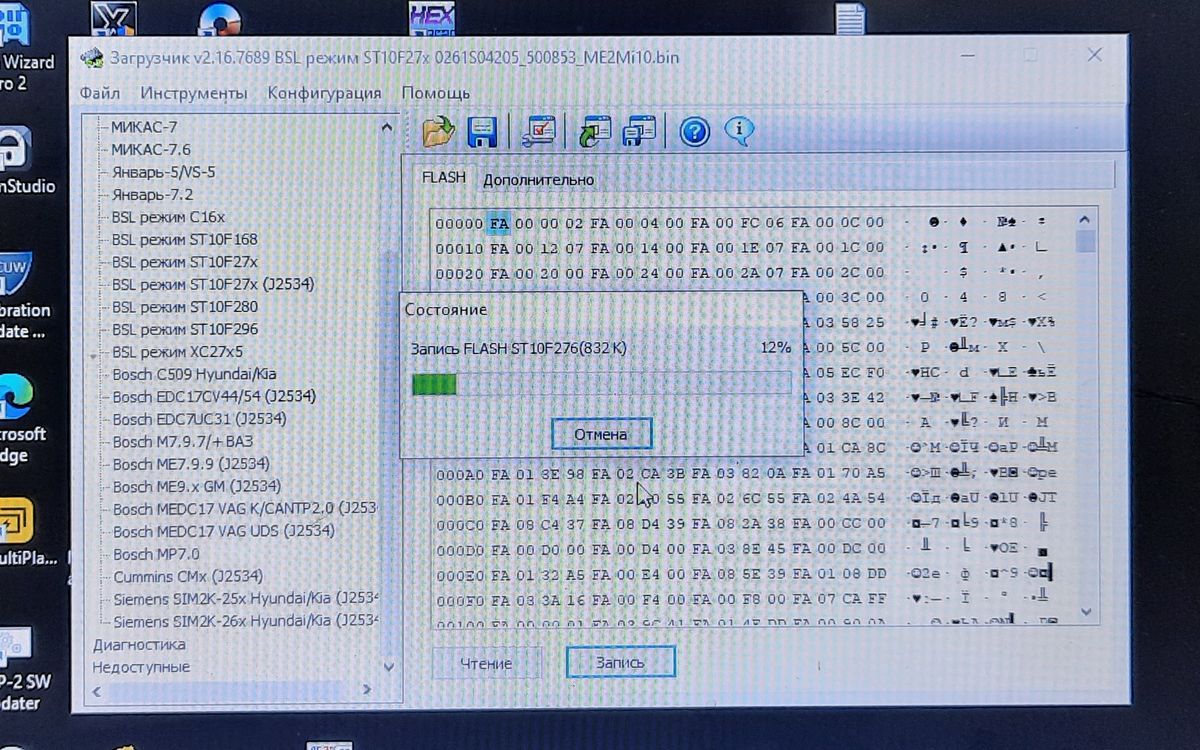

Toyota Yaris KSP90 1KR-FE Bosch ME7.9.52 - Запись модифицированной прошивки



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
