Программирование ключа/транспондера для VW Touareg

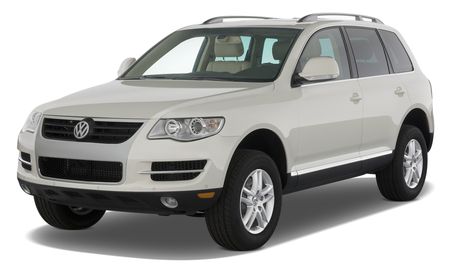

VW Touareg 2004 года выпуска (USA). Имеется один рабочий ключ, нужно дописать чип для автозапуска.
Для программирования ключа используется диагностический прибор ABRITES Vehicle Diagnostic Interface.
Все дальнейшие действия можно поделить на два этапа:
- Подготовка дилерского ключа.
- Запись дилерского ключа в автомобиль
Как прописать ключ/чип в автомобиль Volkswagen Touareg при помощи Abrites?
1. Итак, подключаем диагностический прибор Abrites (с подключенным TagKey Programmer'ом) к автомобилю и включаем зажигание.

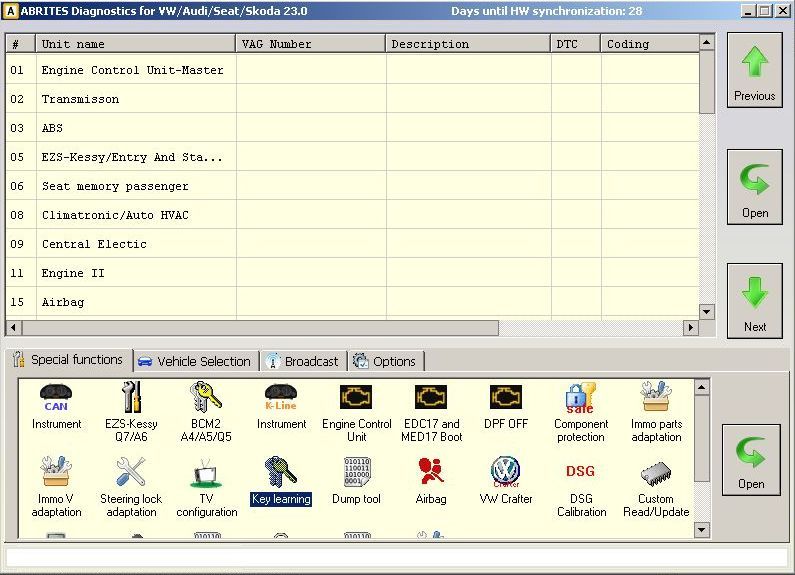

2. Выбираем специальную функцию Key Learning

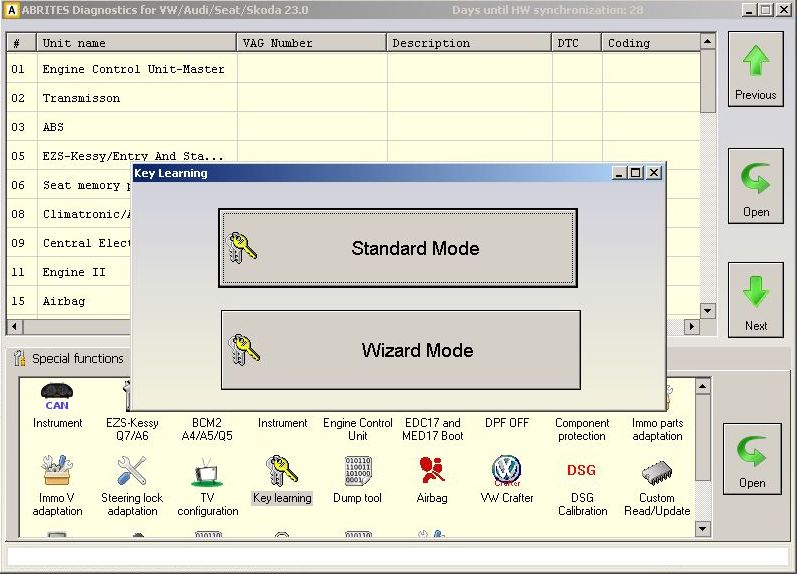

3. Выбираем Standart Mode
4. В поле Vehicle model выбираем VW Touareg/Phaeton/Bentley/Cayenne K (KW2000)

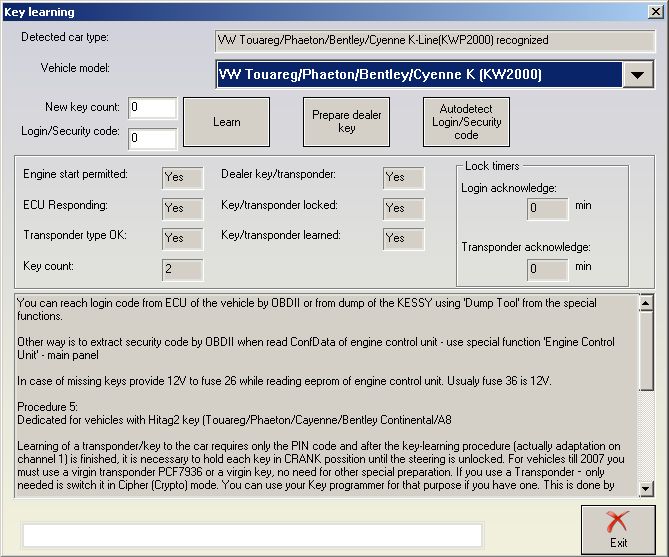

5. Прибор соединится с автомобилем. Видно, что уже прописано два ключа (см. поле Key Count). В наличии же имеется один.
6. Нажимаем кнопку Autodetect Login/Security Code

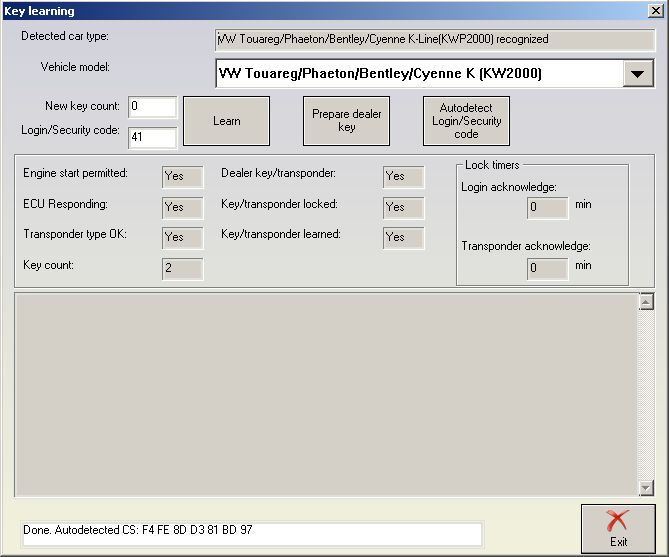

7. Login и CS (Component Security) посчитаны, можно записать или запомнить. Для записи чипа нужен двузначный Login. А чтобы чистый чип PCF7936 подготовить как дилерский ключ, нужен CS
8. Нажимаем кнопку Prepare Dealer Key

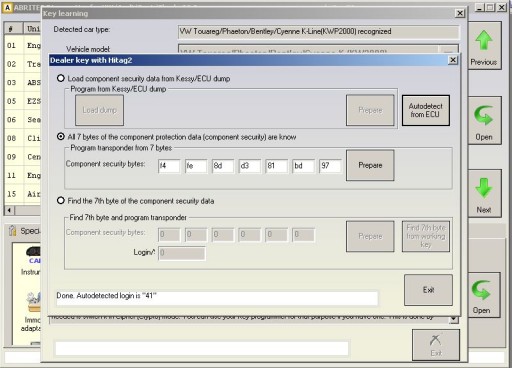

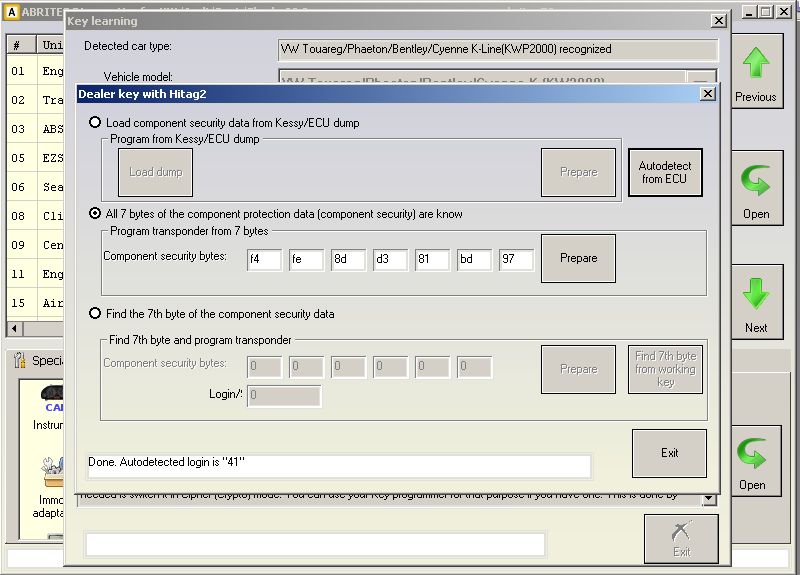

9. Нажимаем кнопку Autodetect From ECU. В поле All 7 Bytes Of The Component Protection Data (Component Security) Are Know появится, уже ранее посчитанный CS

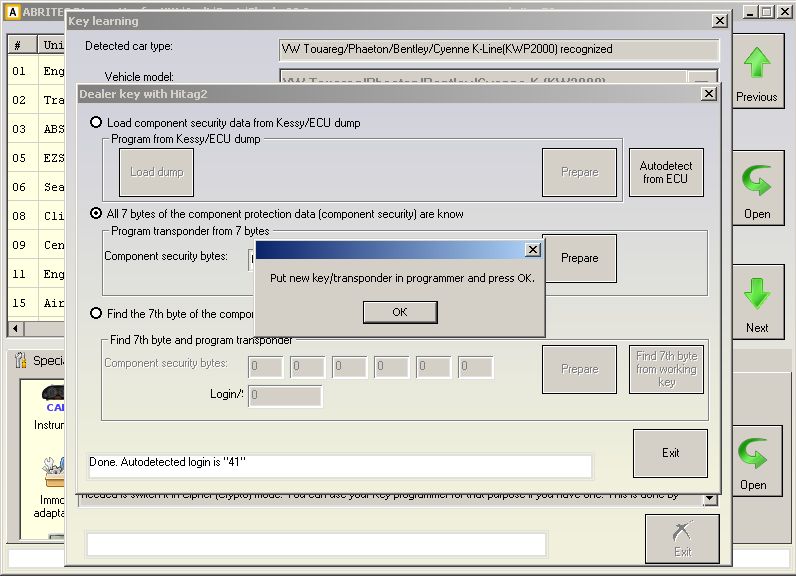

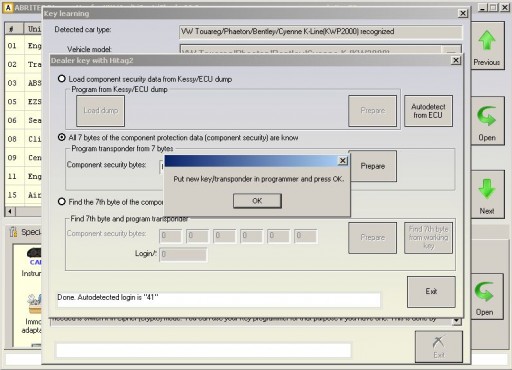

10. Подносим чистый чип PCF7936 к антенне TagKey Programmer'у и нажимаем кнопку Prepare
11. Нажимаем OK

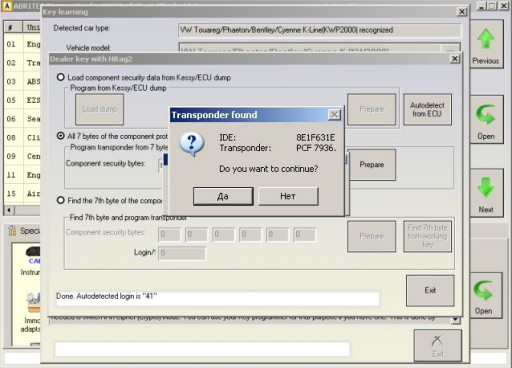

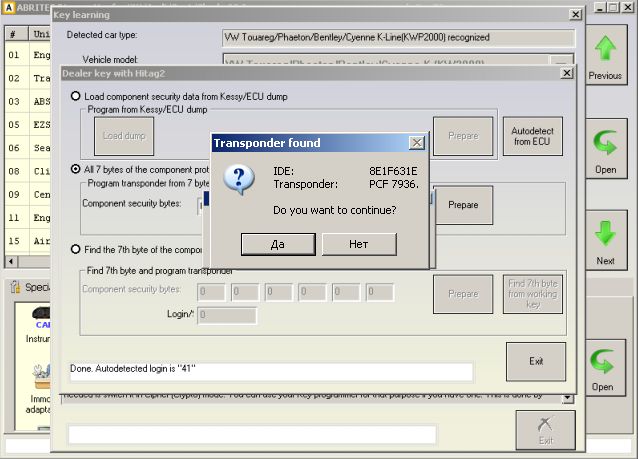

12. Нажимаем Да

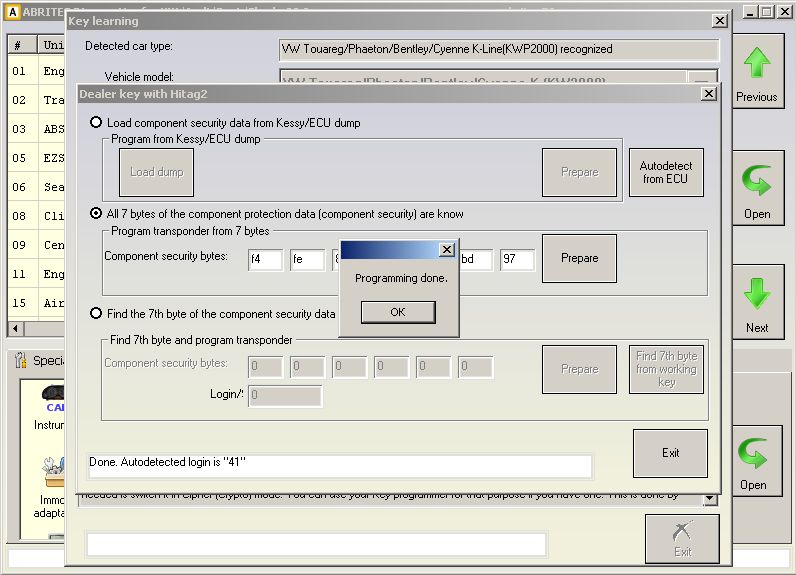

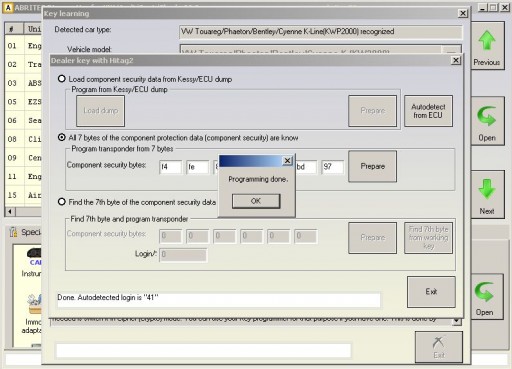

13. Нажимаем OK. Чип подготовлен
14. Выходим в первое окно специальной функции Key Learning. Зажигание в автомобиле включено

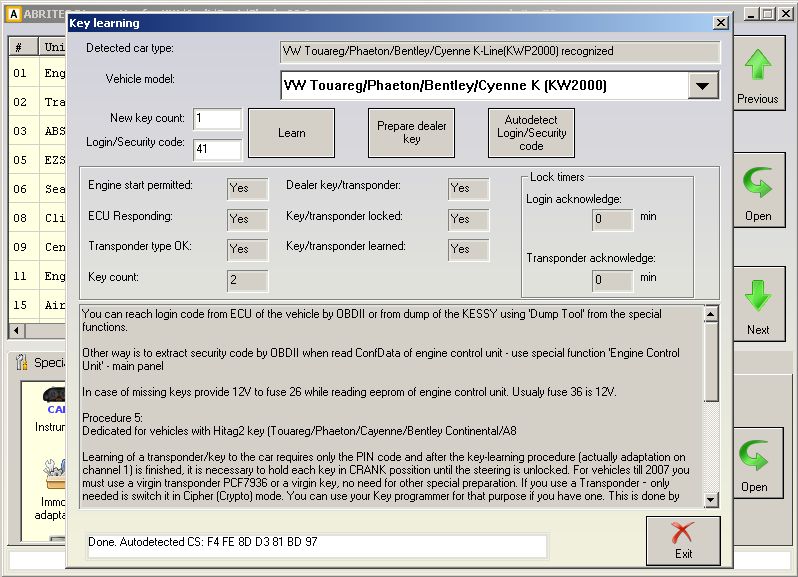

15. В поле New Key Count ставим количество ключей (чипов), которое необходимо записать в автомобиль. Учитываем и рабочий ключ, то есть. если имеется один рабочий ключ и нужно прописать один чип, то в поле ставим число 2
16. Нажимаем кнопку Learn

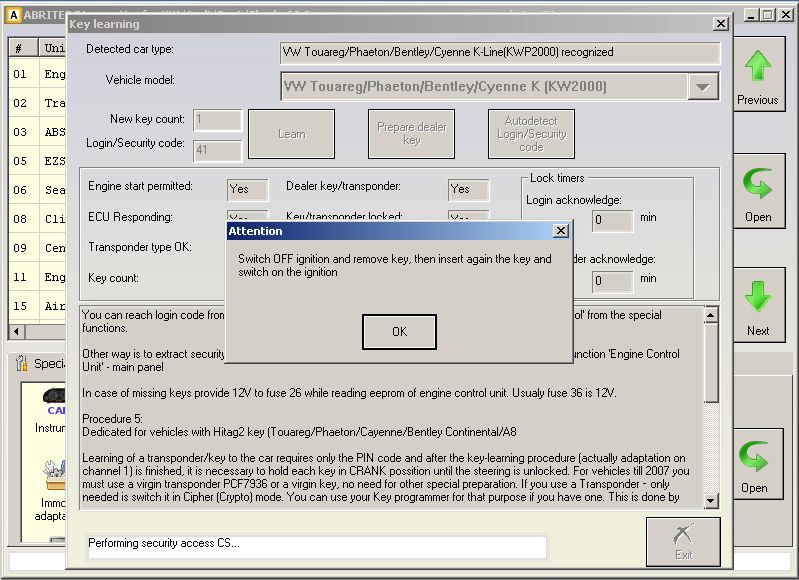

17. Выключаем зажигание, вытаскиваем рабочий ключ. Вставляем рабочий ключ, включаем зажигание. Нажимаем OK

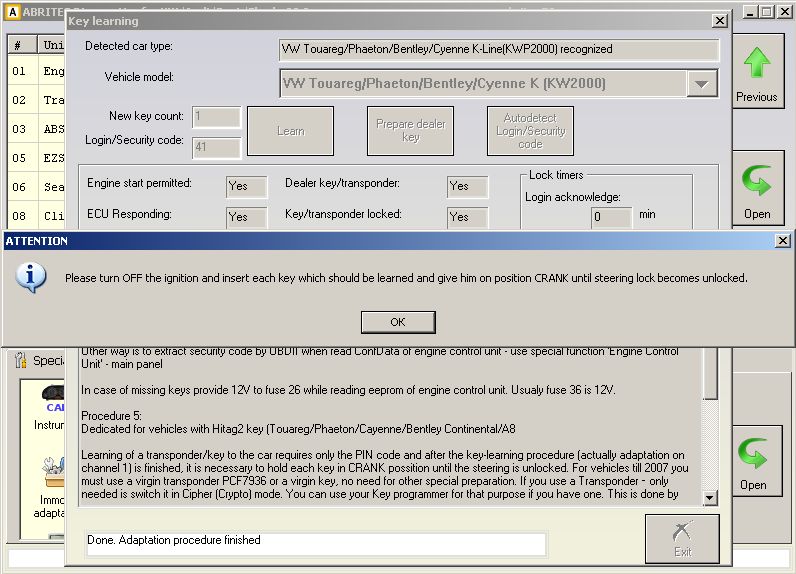

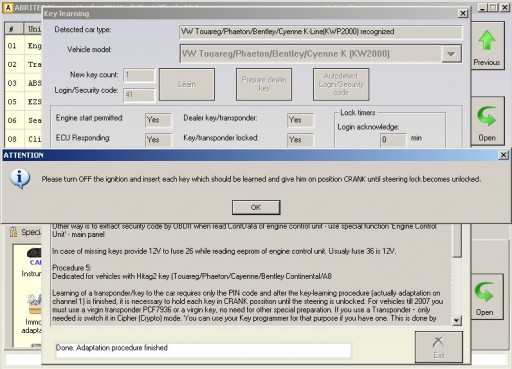

18. Программа выдаст надпись, что-то вроде этого: "Пожалуйста выключите зажигание и вставьте каждый ключ, который нужно обучить. Держите его пока защёлка руля не разблокируется." В это время, на дисплее панели приборов появится надпись Immobilizer Learning
19. Выключаем зажигание, вытаскиваем рабочий ключ. Вставляем ключ с подготовленным чипом, включаем зажигание. Защёлка разблокировалась
20. Выключаем зажигание, вытаскиваем ключ с подготовленным чипом. Вставляем рабочий, включаем зажигание. Защёлка разблокировалась
21. Нажимаем OK. Ждём пять минут и заводим автомобиль.
Несколько дополнений:
- Вы можете узнать логин из ECU, прибором, по OBDII или по дампу KESSY используя специальную функцию Dump Tool.
- Другой способ заключается в извлечении логина по OBDII ,при чтении ConfData ЭБУ двигателя, - используя специальную функцию Engine Control Unit.
- Если есть один рабочий ключ, а болванки без чипа нет и нужно прописать чип для автозапуска. То в процессе записи чипа, пункт 19, рабочий ключ можно обвернуть в, заранее подготовленную, фольгу.
Что делать при полной утере ключей?
Для того чтобы, при запуске специальной функции Key Learning, прибор соединился с автомобилем, нужно:
- Либо подать плюс на предохранитель номер 26 или 36 - блок предохранителей в салоне, слева (предохранителя номер 26, в VW Touareg 2004 нет).
- Либо зажать клавишу отпирания дверей, с нажатой педалью тормоза.
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
