Замена ЭБУ двигателя автомобиля Opel Vectra C

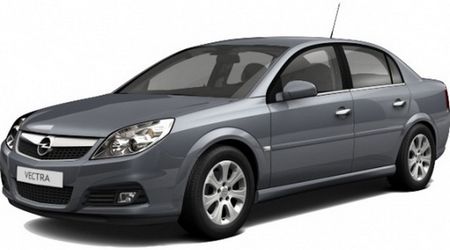

Итак, имеется автомобиль Opel Vectra C 2008 года выпуска.

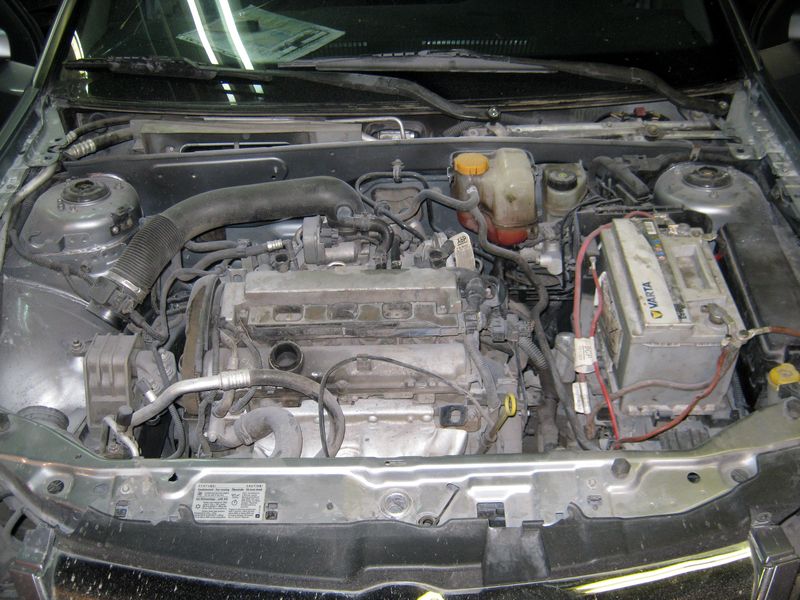

Подкапотное пространство автомобиля пострадало. И поскольку ЭБУ двигателя находится там же, пострадал и он.
Наша задача, заменить пострадавший ЭБУ двигателя. Которая усложняется наличием в автомобиле системы иммобилайзера и тем, что ЭБУ двигателя, на который мы будем менять пострадавший, не новый, а контрактный (то есть снят с другого автомобиля).
Поэтому все дальнейшие действия, которые мы будем выполнять диагностическим прибором ABRITES Vehicle Diagnostic Interface (далее AVDI), можно разделить на два этапа:
- Делаем из контрактного ЭБУ двигателя новый.
- Синхронизируем новый ЭБУ двигателя с системой иммобилайзера автомобиля.
Как прописать новый или контрактный блок управления двигателя в автомобиль Opel?

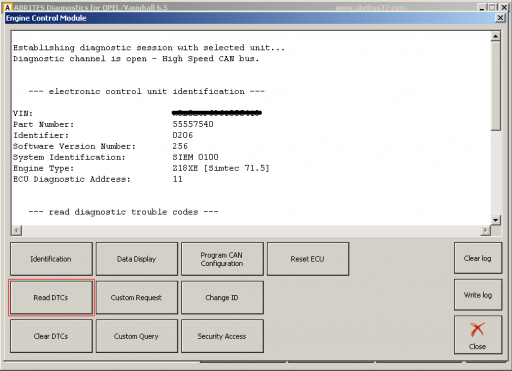

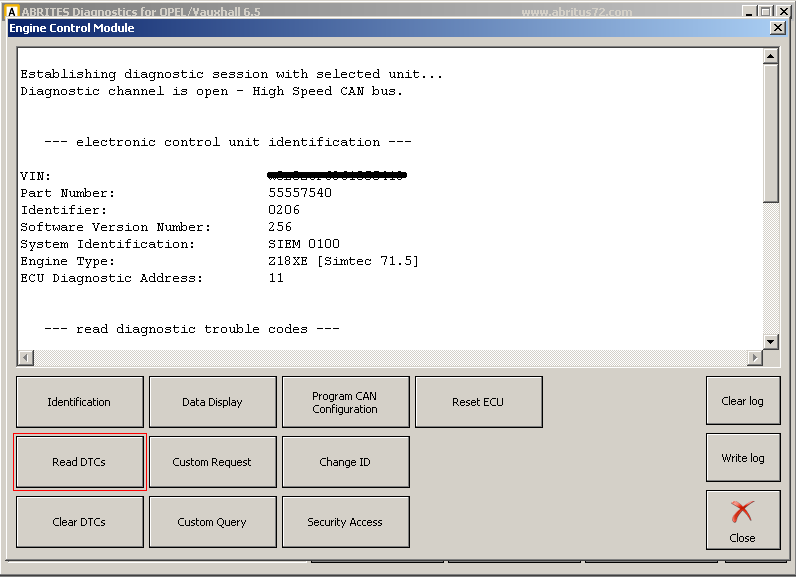

1. Для начала диагностируем автомобиль.

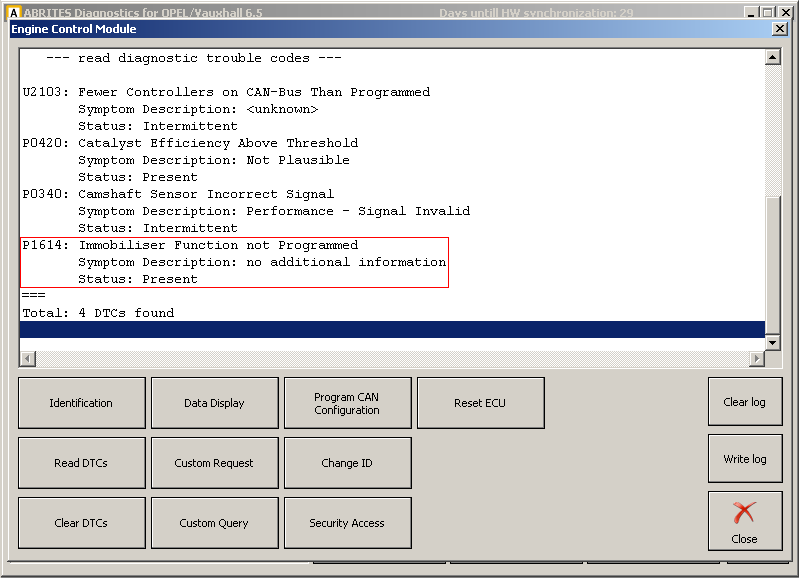

2. Контрактный ЭБУ двигателя уже подключен к автомобилю, поэтому видим ошибку P1614 - Immobiliser function not programmed (Функция иммобилайзера не запрограммирована).

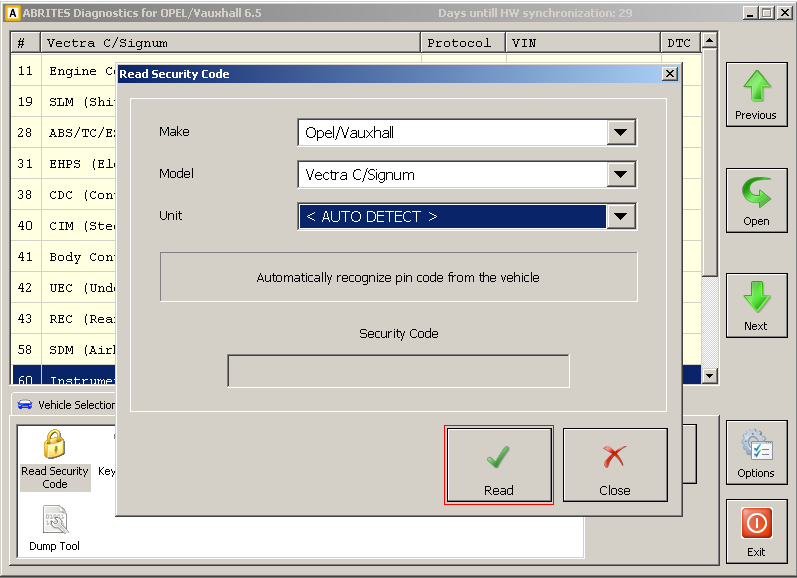

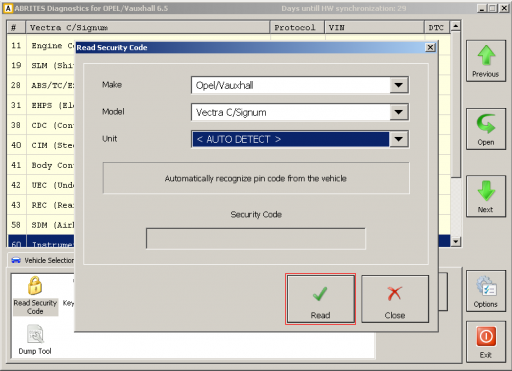

3. Заходим в специальные функции AVDI, выбираем Read Security Code и жмем кнопку Read.

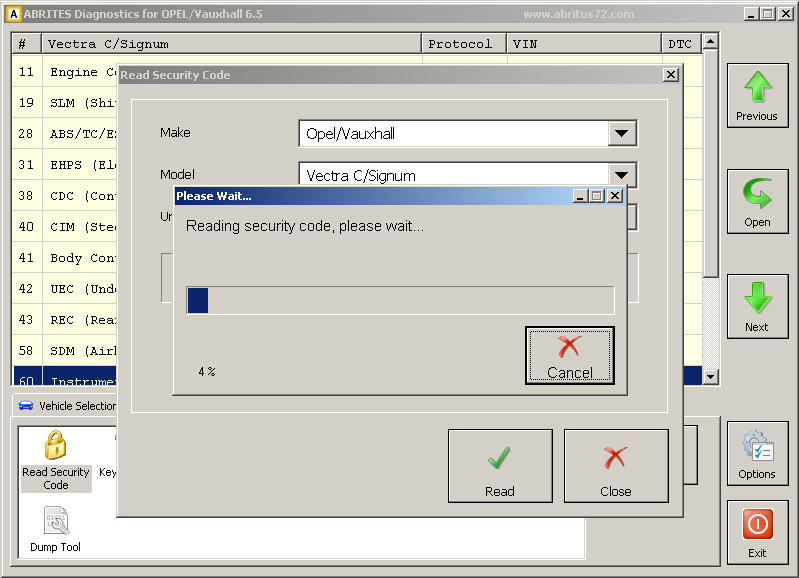

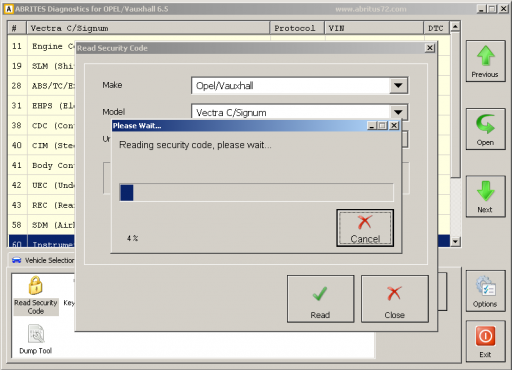

4. Ждем когда закончится процесс.

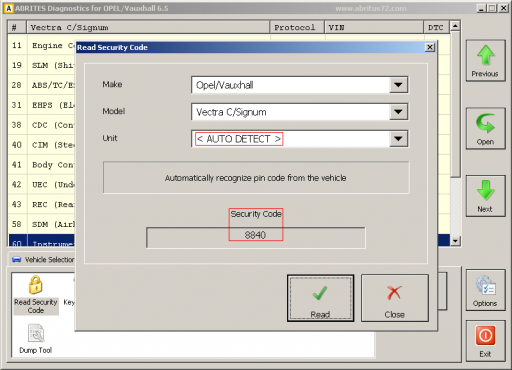

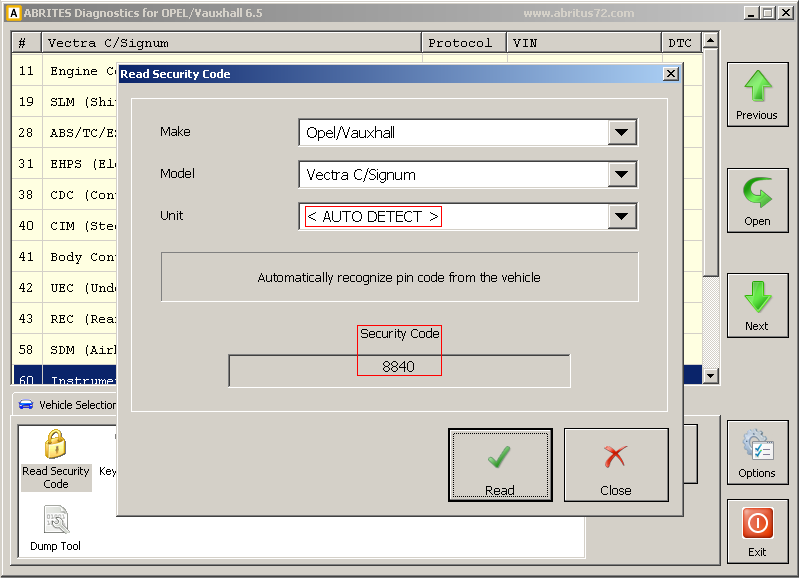

5. Получаем Security Code - 8840. Тут стоит отметить, что в поле Unit было выбрано значение AUTO DETECT, а по умолчанию AVDI высчитывает пин из ЭБУ двигателя. Поэтому пока просто запоминаем эти четыре цифры.

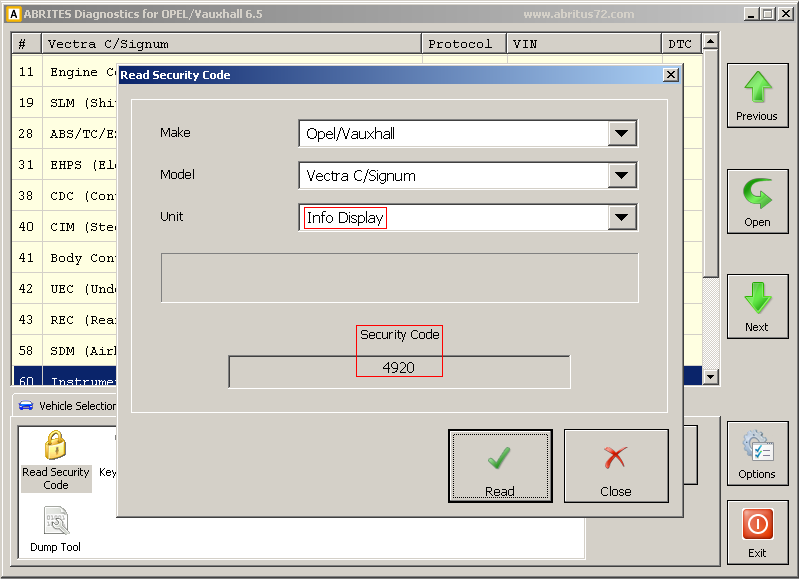

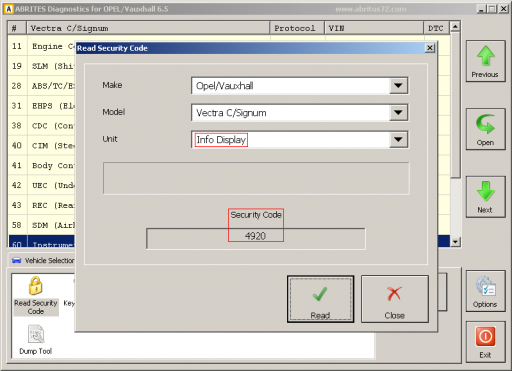

6. В поле Unit выбираем, в данном случае, Info Display, чтобы посчитать пин нашего автомобиля. Получаем Security Code - 4920, запоминаем и эти четыре цифры. Итак имеем два пин-кода: 8840 - это пин автомобиля, с которого был снят ЭБУ двигателя, 4920 - это пин нашего автомобиля.

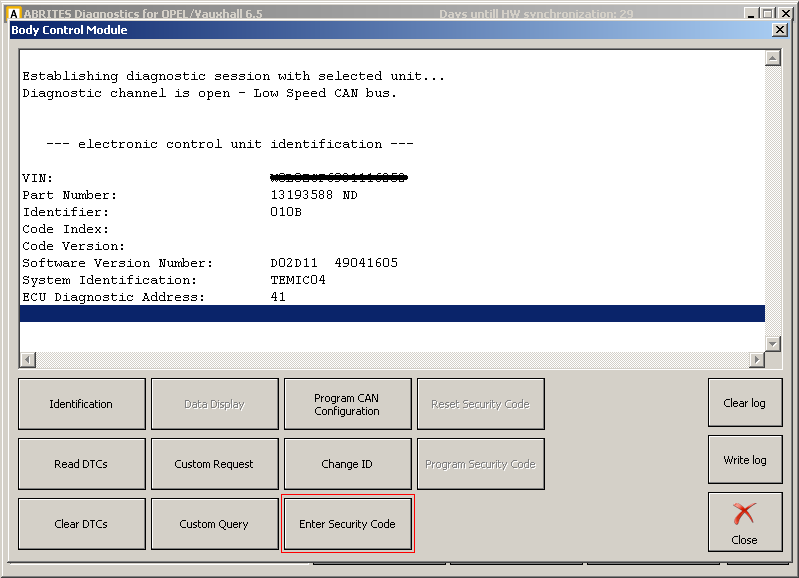

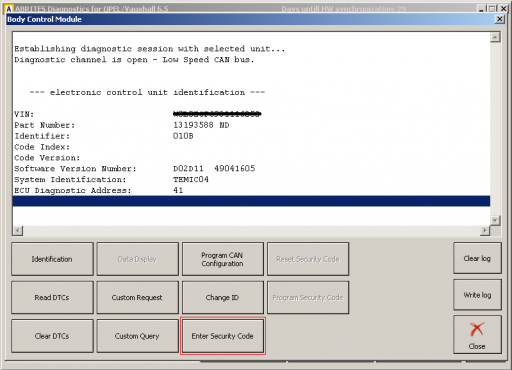

7. На всякий случай поверяем правильность расчета пин-кода автомобиля. Заходим в BCM (Body Control Module), нажимаем кнопку Enter Security Code.

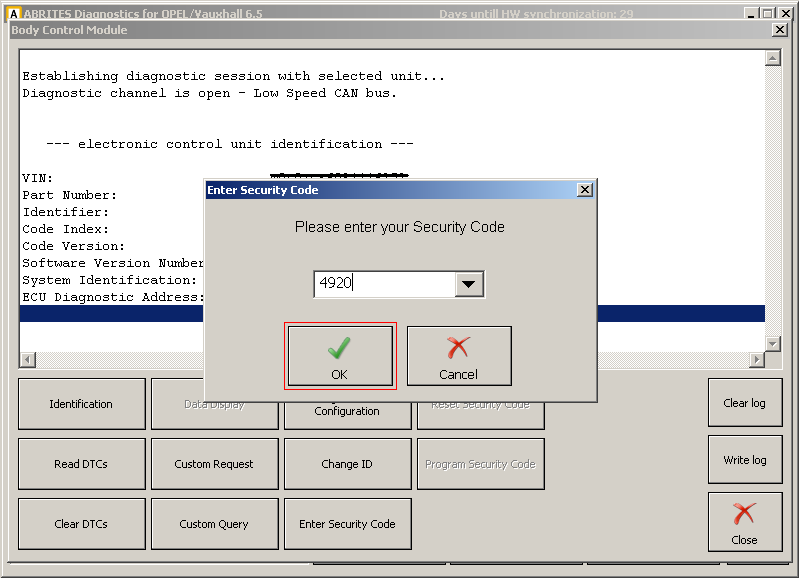

8. Вводим наши цифры и нажимаем кнопку OK.

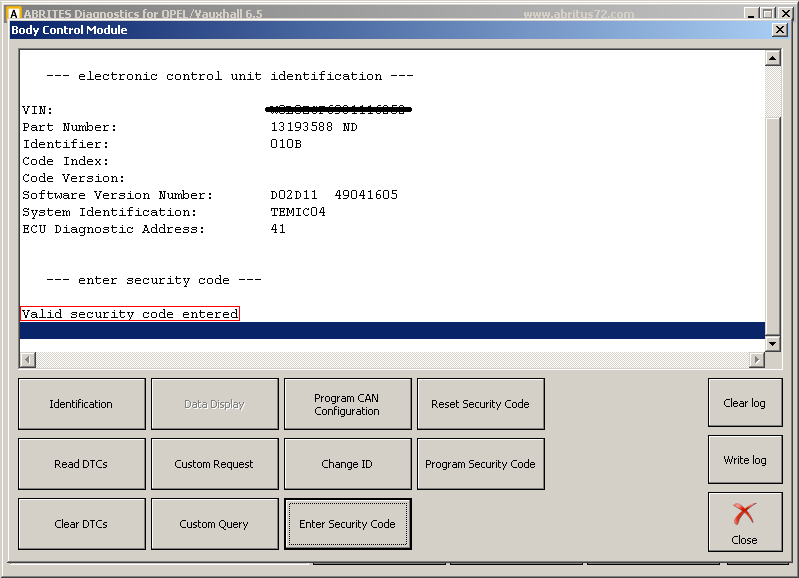

9. Видим надпись Valid security code enterd (Введён действующий код безопасности), значит всё нормально.

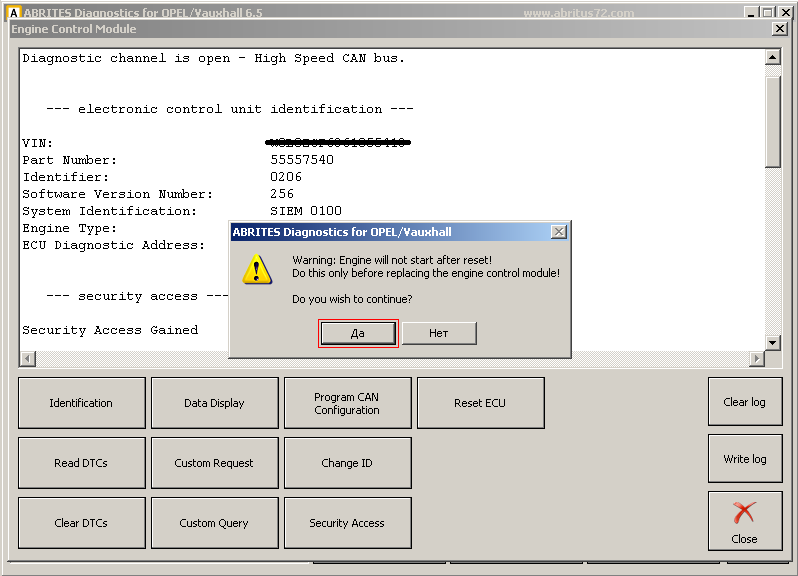

10. Теперь будем делать сброс ЭБУ двигателя. Заходим в ECM (Engine Control Module). И нажимаем кнопку Reset ECU. Видим предупреждение, что после сброса блока управления, двигатель автомобиля перестанет заводится. Нажимаем Да.

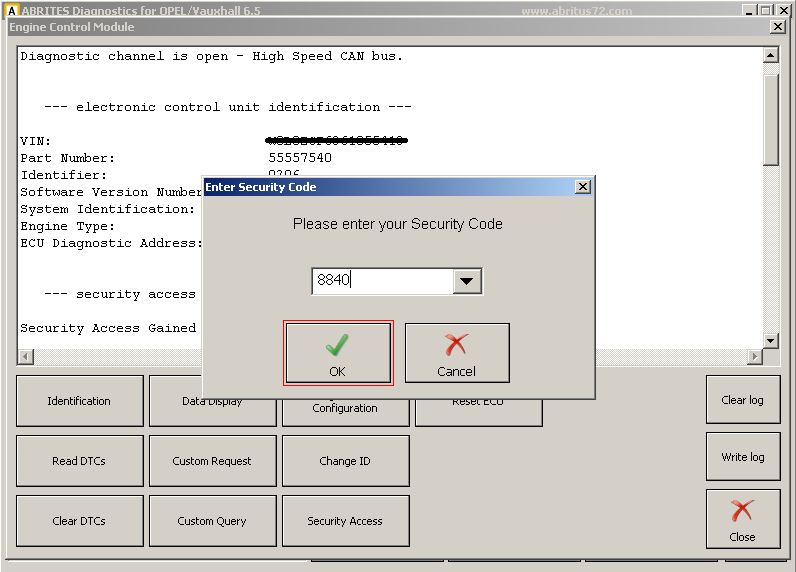

11. Программа попросит ввести пин-код доступа и здесь вводим Security Code, который был высчитан из ЭБУ двигателя. Вводим, жмём OK.

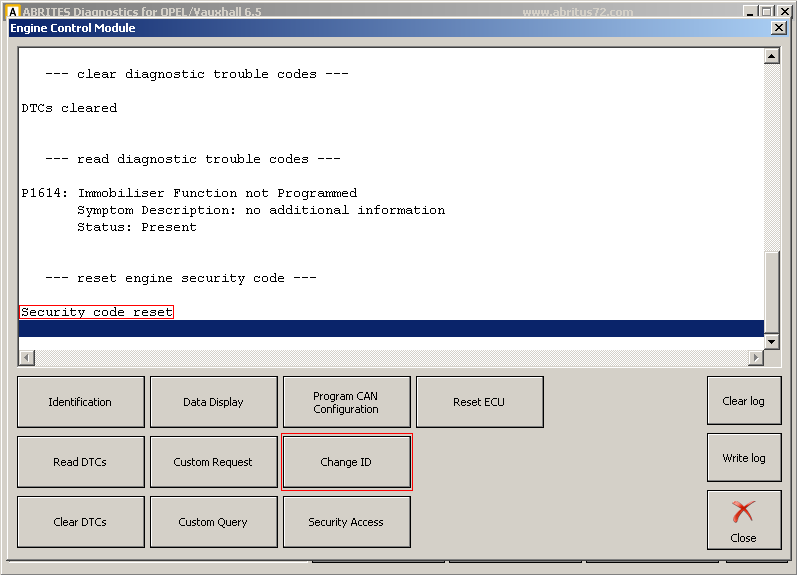

12. В диалоговом окне видим надпись Security code reset (Секретный код сброшен). Значит всё получилось и теперь у нас новый ЭБУ двигателя. Нажимаем кнопку Change ID, чтобы запрограммировать в новый ЭБУ двигателя, VIN автомобиля.

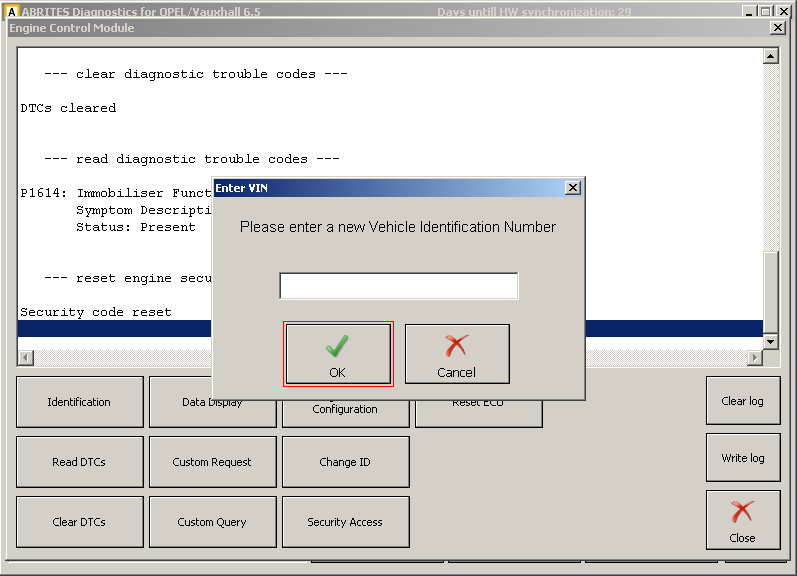

13. Вписываем VIN и нажимаем кнопку OK.

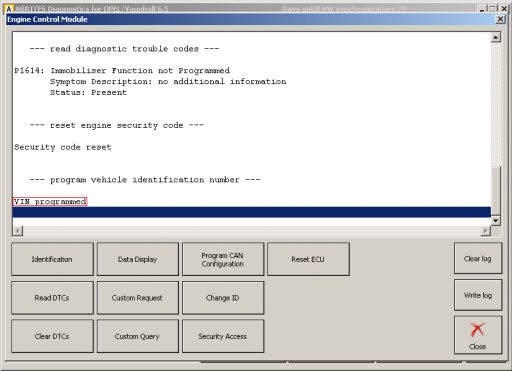

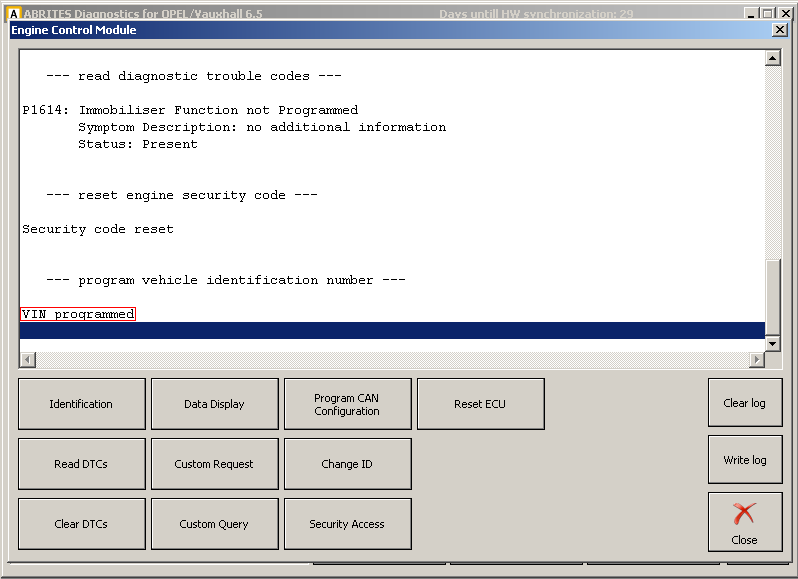

14. Видим надпись VIN programmed (VIN запрограммирован).

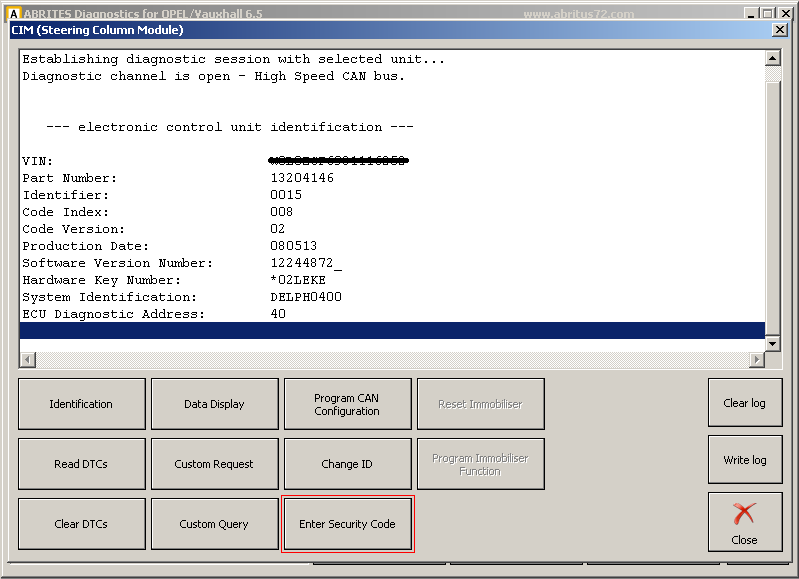

15. Вот теперь пришло время синхронизировать новый блок управления двигателем с системой иммобилайзера автомобиля. Заходим в блок CIM (Steering Column Module) и нажимаем Enter Security Code.

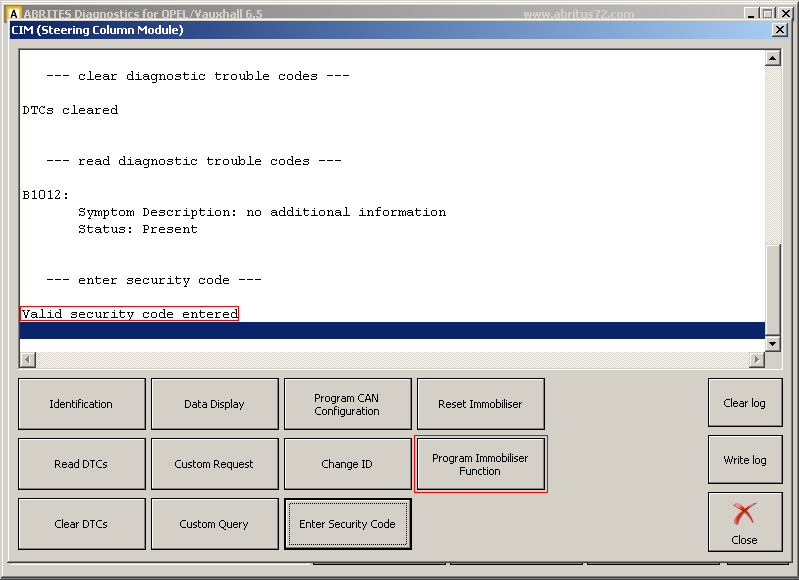

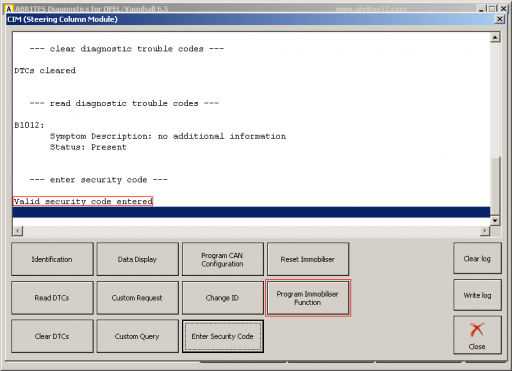

16. Вводим пин-код автомобиля, тот который 4920, жмём OK, видим надпись Valid security code entered (Введён действующий код безопасности) и нажимаем кнопку Program Immobiliser Function.

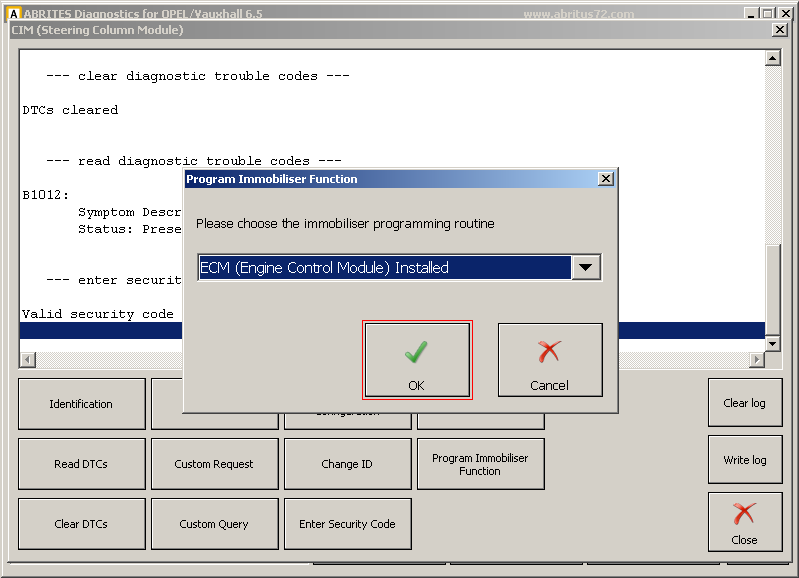

17. В открывшимся диалоговом окне выбираем ECM (Engine Control Module) Installed и нажимаем OK.

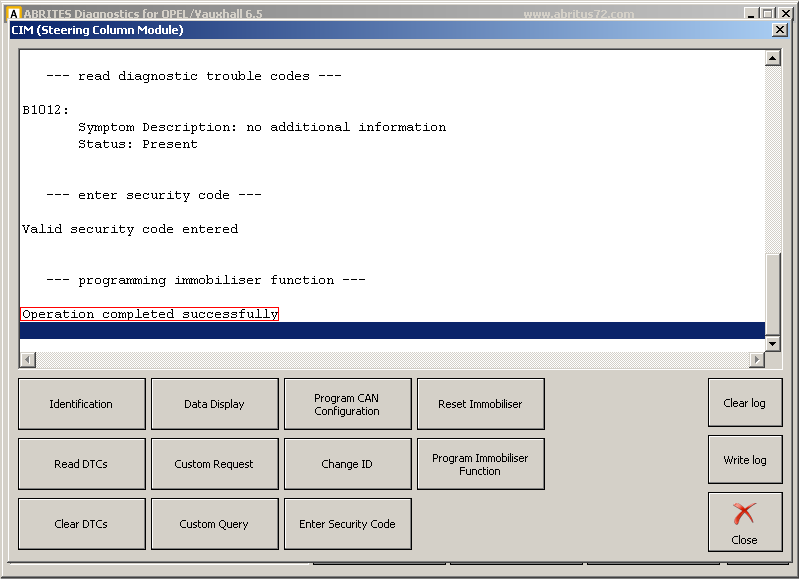

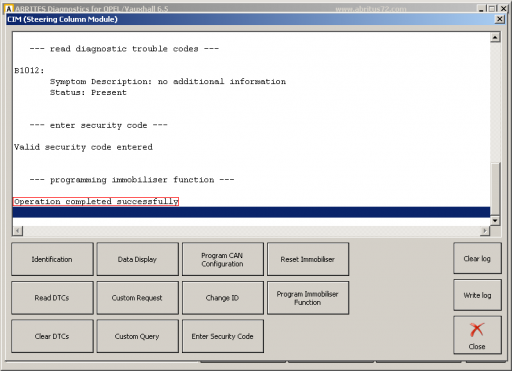

18. После завершения процедуры видим надпись Operation completed successfully (Операция завершена успешно).

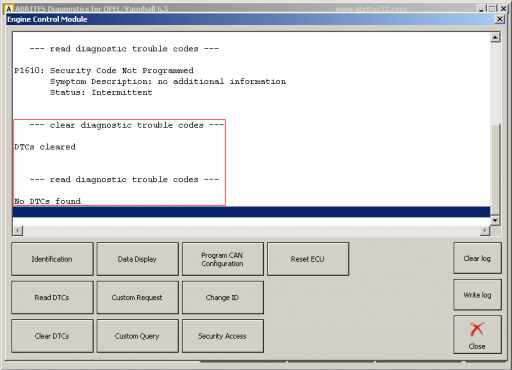

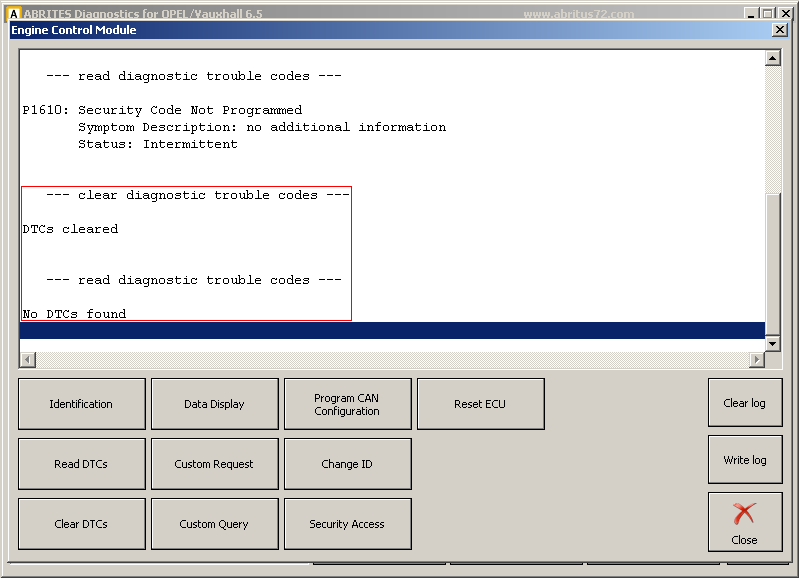

19. Заходим в ECM (Engine Control Module) и удаляем ошибки.
20. Заводим автомобиль.
