Toyota Gaia. Не работает кондиционер
Toyota Gaia 1999 года выпуска (АКПП, Правый руль). Не работает кондиционер.
После проверки основных цепей климат-контроля автомобиля, выяснилось, что не включается муфта компрессора кондиционера (нет плюса на её включение).
Поиск неисправности в цепи включения муфты компрессора

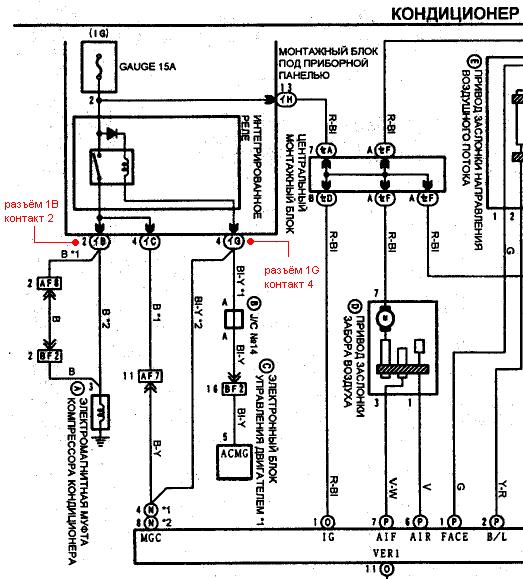

Смотрим электрическую схему климат-контроля.

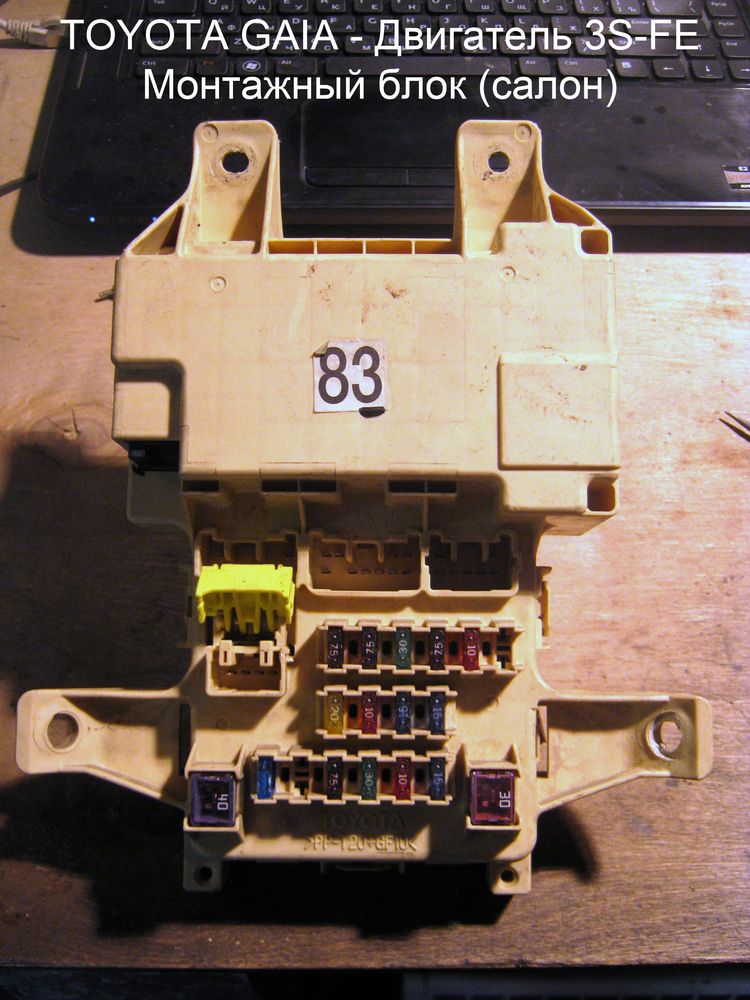

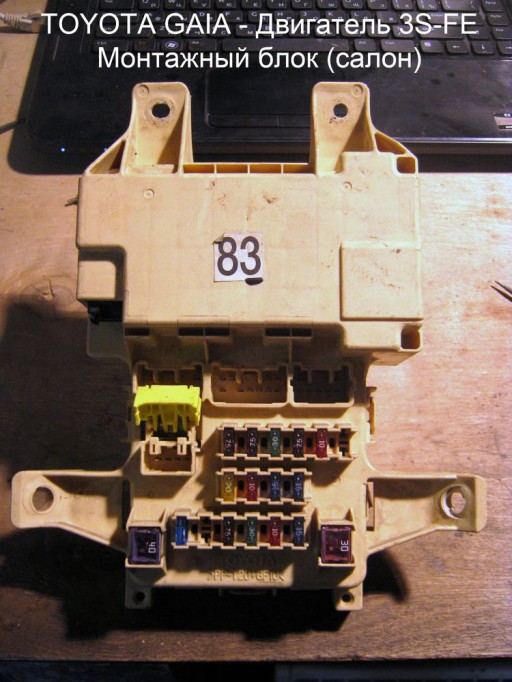

И видим, что реле включения муфты кондиционера, интегрировано в монтажный блок, который расположен в салоне автомобиля. Проверили предохранитель GAUGE 15A - целый.

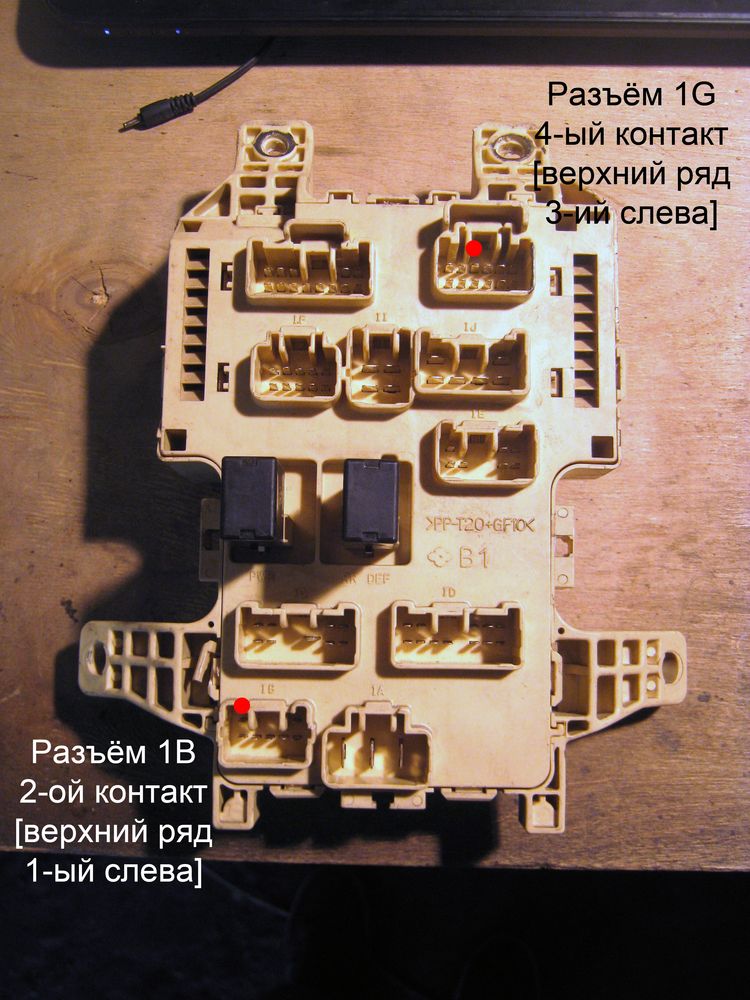

Нужные нам разъёмы: 1B (контакт 2) и 1G (контакт 4) расположены с обратной стороны блока.

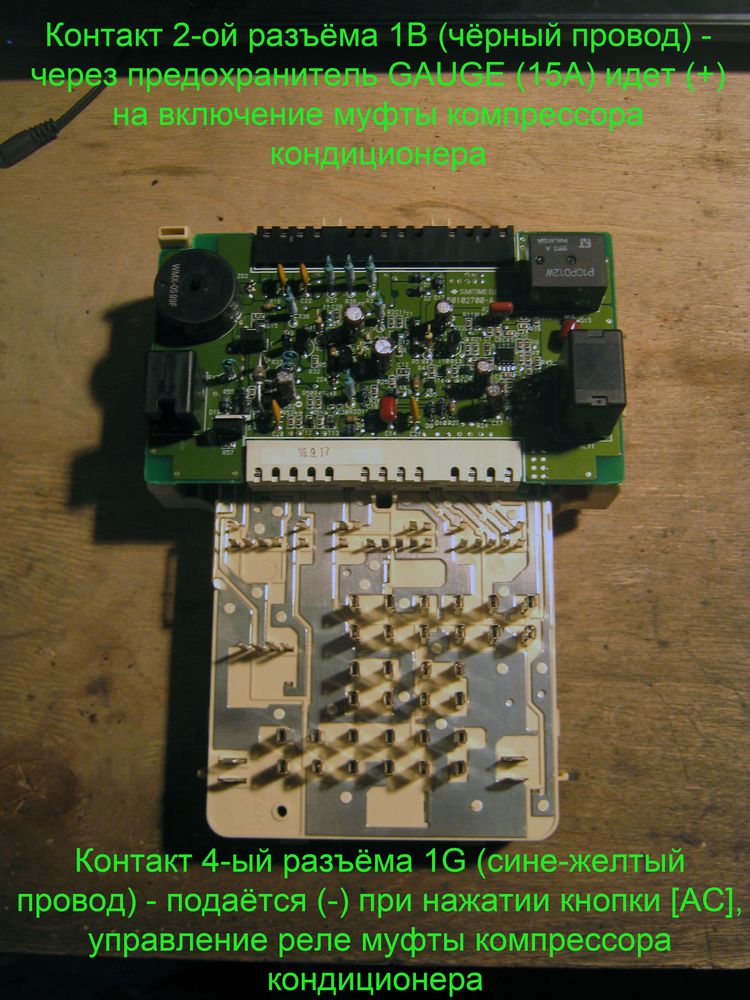

Реле включается минусом с блока управления климат-контроля (разъём 1G 4-ый контакт, сине-жёлтый провод). Проверили, минус, при нажатии кнопки AC, есть. Плюс на включение муфты компрессора выходит со 2-го контакта разъёма 1B (черный провод). Плюса нет. Разбираем монтажный блок.

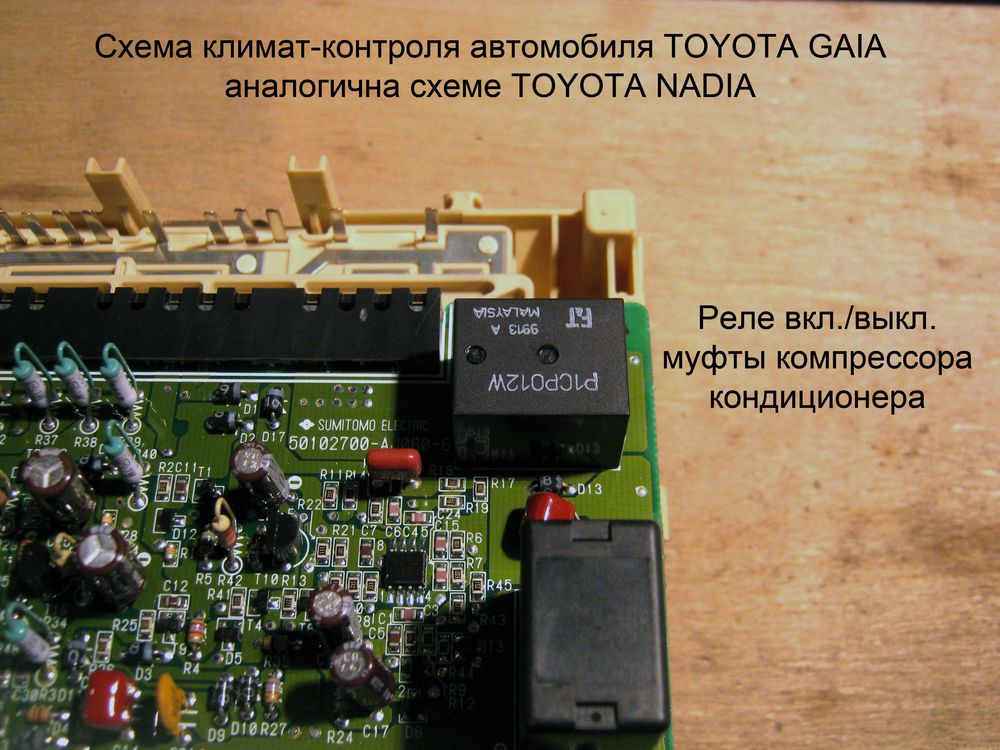

Подгорели силовые контакты реле включения муфты компрессора кондиционера. После его замены, кондиционер заработал.
Точно такую же неисправность можно встретить на автомобилях Toyota Nadia, Toyota Ipsum, таких же годов.
