Ford Focus 3 Titanium - Подключение сигнализации
Ford Focus 3 Titanium 2012 года выпуска (с кнопкой Старт-Стоп, с механической коробкой передач). Подключение сигнализации, реализация функции автозапуска.
Выбор клиента:
Охранно-телематический комплекс StarLine с интеллектуальным автозапуском, несканируемым диалоговым кодом управления, без модуля 2CAN. Для обхода штатного иммобилайзера используется iDataLink Start CAN - бесключевой обходчик иммобилайзера и контроллер CAN-шины.
Точки и схемы подключения автосигнализации Starline и бесключевого обходчика iDataLink, на автомобиль Ford Focus III

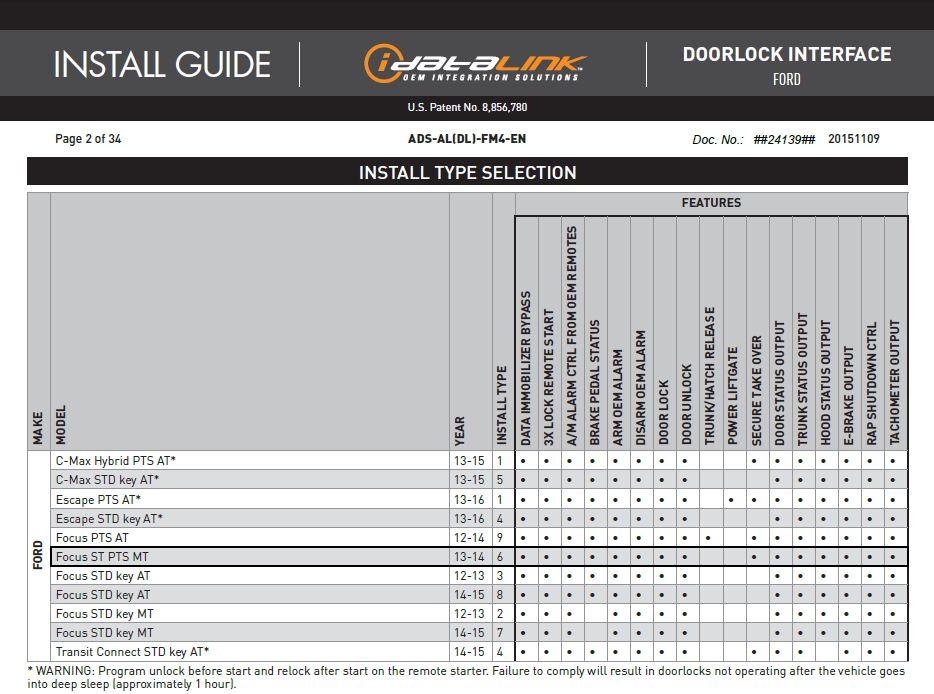

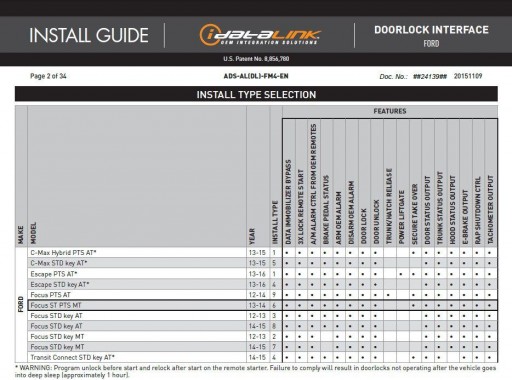

Бесключевой обходчик iDataLink Start CAN. Функции чтения, функции управления и дополнительные функции для данного автомобиля.

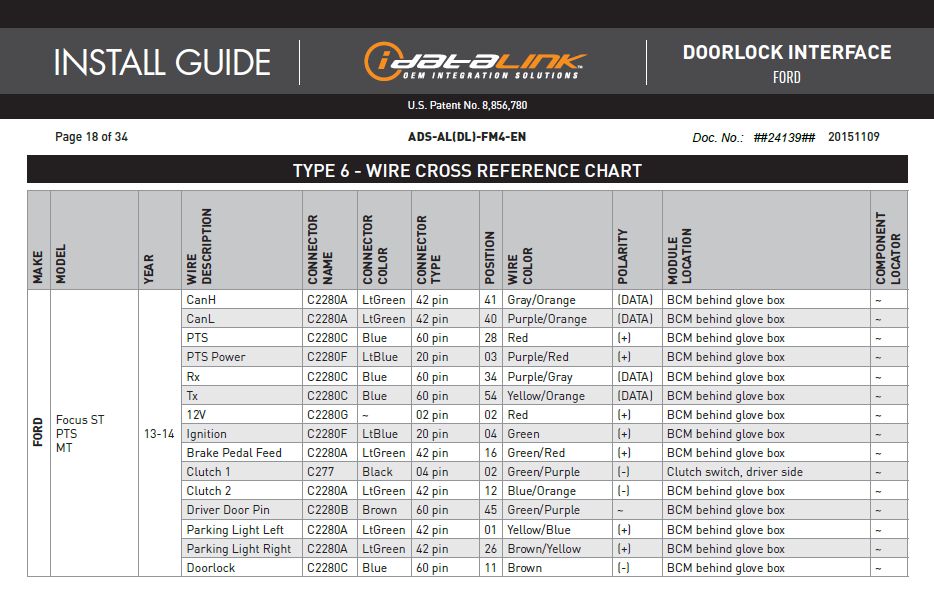

Бесключевой обходчик iDataLink Start CAN. Разъемы проводки автомобиля, их распиновка и цвета проводов, для подключения сигнализации и модуля обхода иммобилайзера.

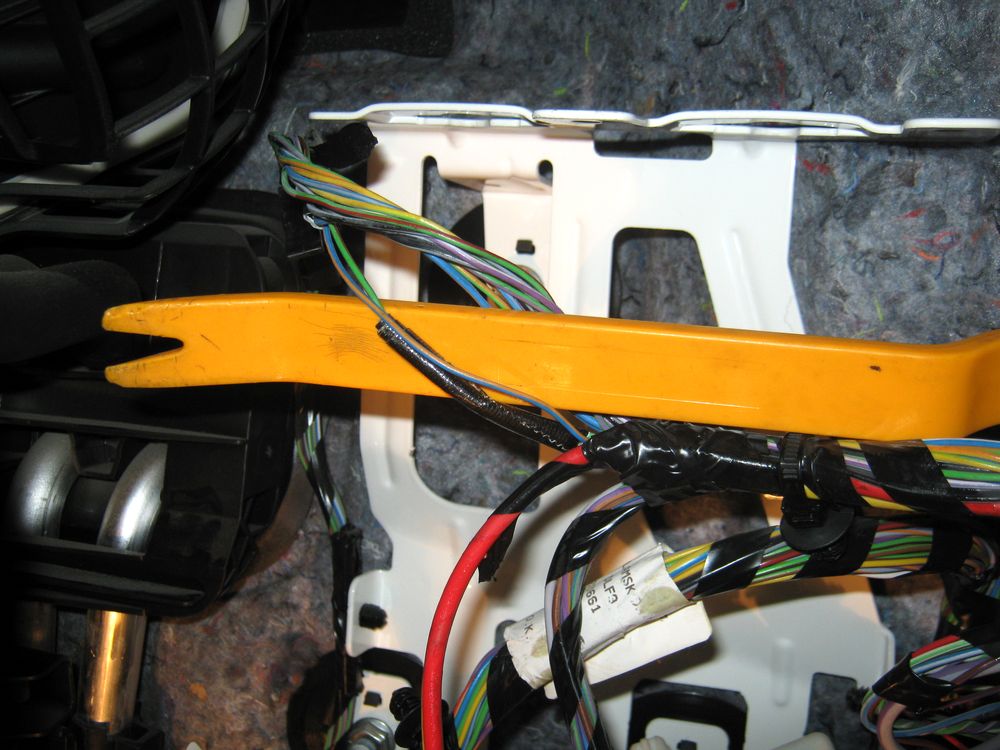

Сцепление:
- Clutch (-) - зелено-фиолетовый, сине-оранжевый
Разъем A:

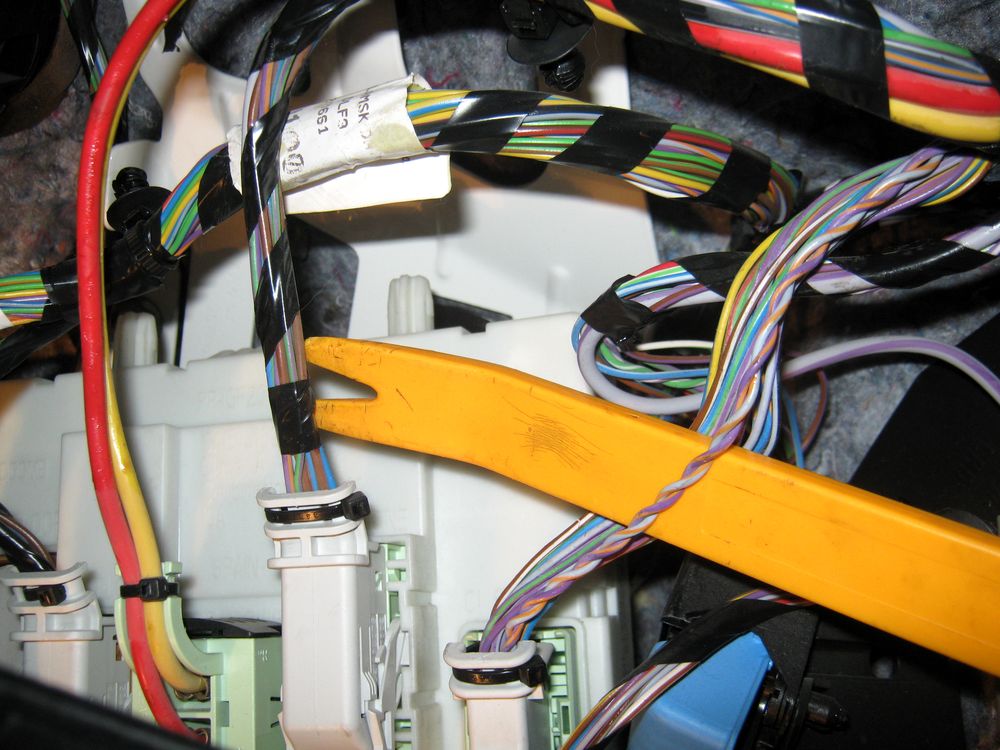

- CAN-High - серо-оранжевый
- CAN-Low - фиолетово-оранжевый
- Brake Pedal Feed (+) - зелено-красный
- Parking Light Left (+) - желто-синий
- Parking Light Right (+) - коричнево-желтый
- Turn Lights Left (+) - сине-зеленый
- Turn Lights Right (+) - желто-фиолетовый
Разъем B:
- Driver Door Pin (Open) - зелено-фиолетовый
- Door Lock/Unlock - зелено-фиолетовый (lock - разрыв, unlock - масса)
Разъем C:
- PTS (+) - красный
- Door Lock (-) - коричневый
- Rx - фиолетово-серый
- Tx - желто-оранжевый
- Parking Brake (-) - бело-фиолетовый
Разъем D:
- -
Разъем E:
- Fuel Pump (+) - желто-синий
Разъем F:
- Ignition (+) - зеленый
- PTS Power (+) - фиолетово-красный
Разъем G:
- 12V Power Supply - красный
Разъем H:
- -

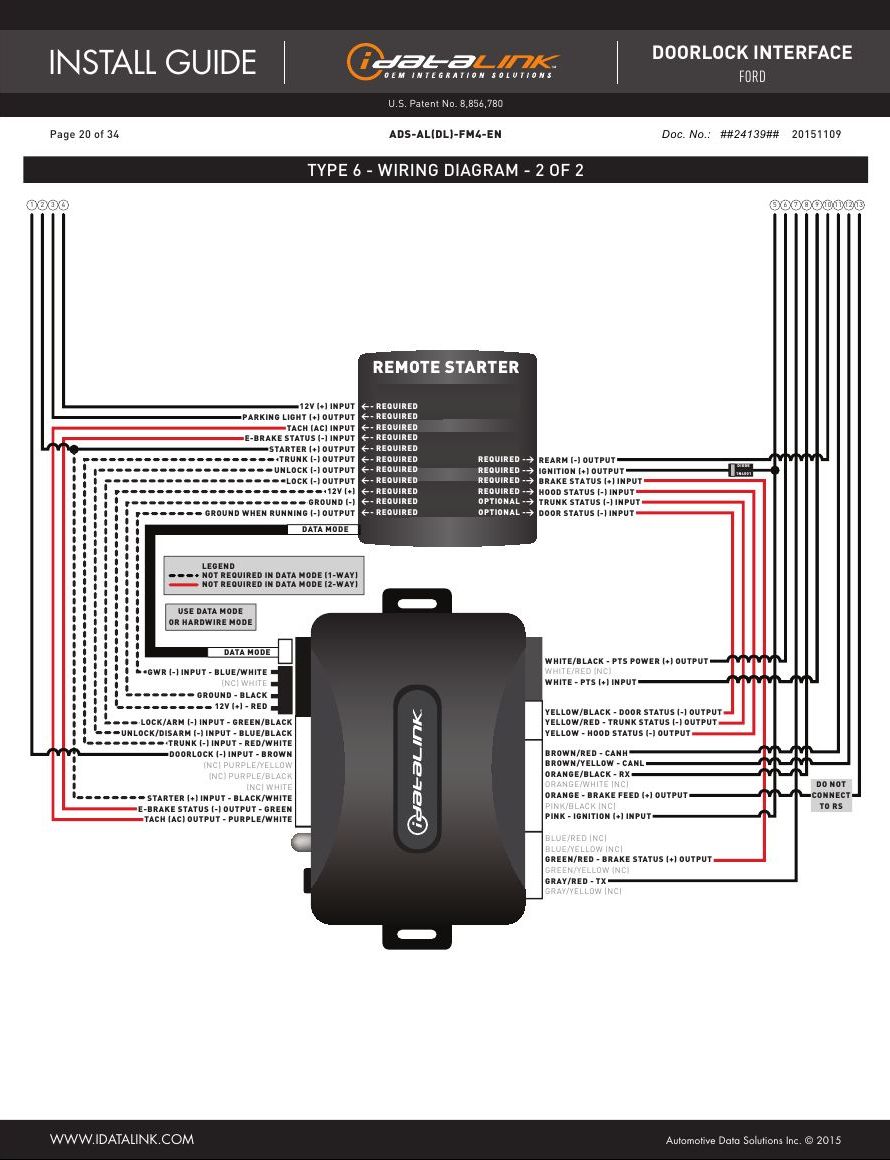

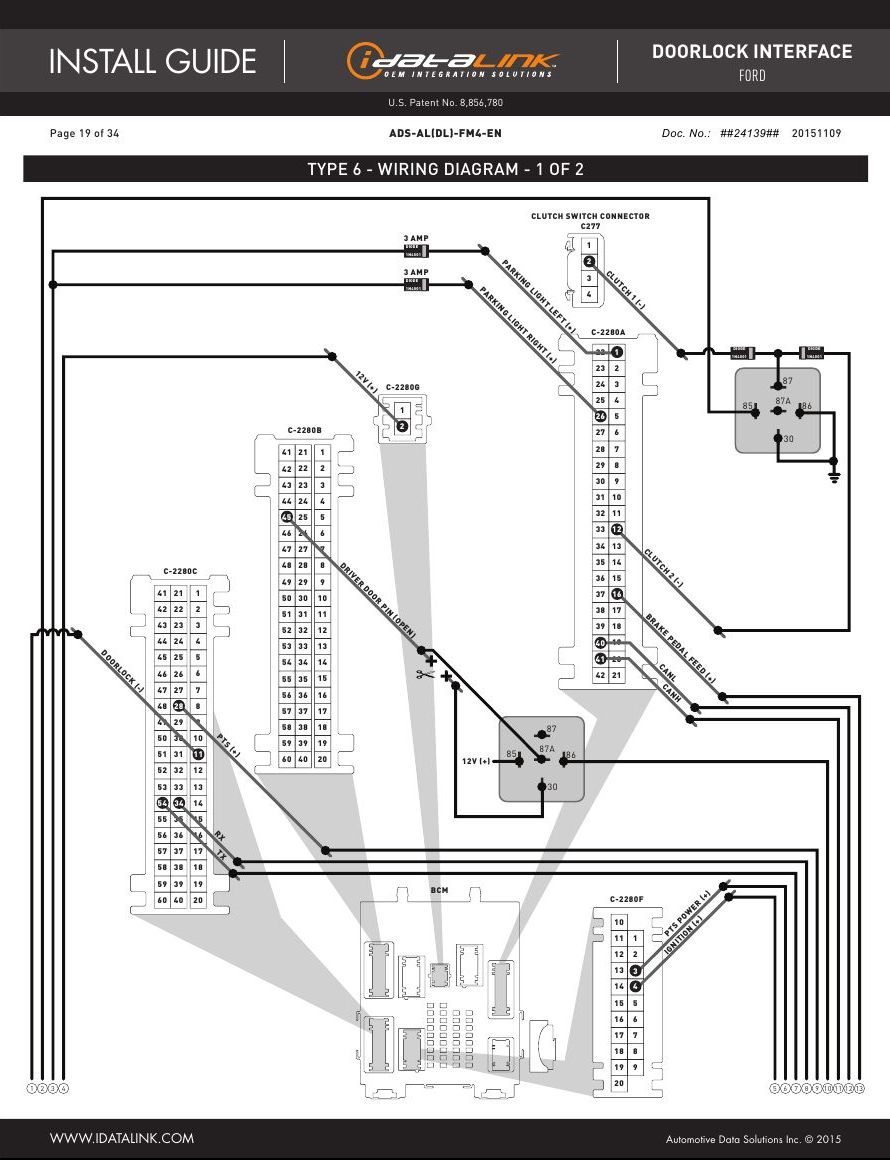

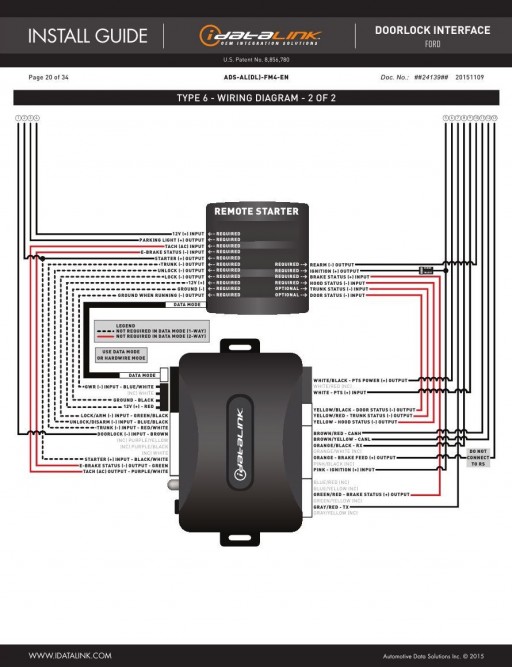

Ford Focus 3 Titanium. iDataLink Start CAN - Схема подключения устройства

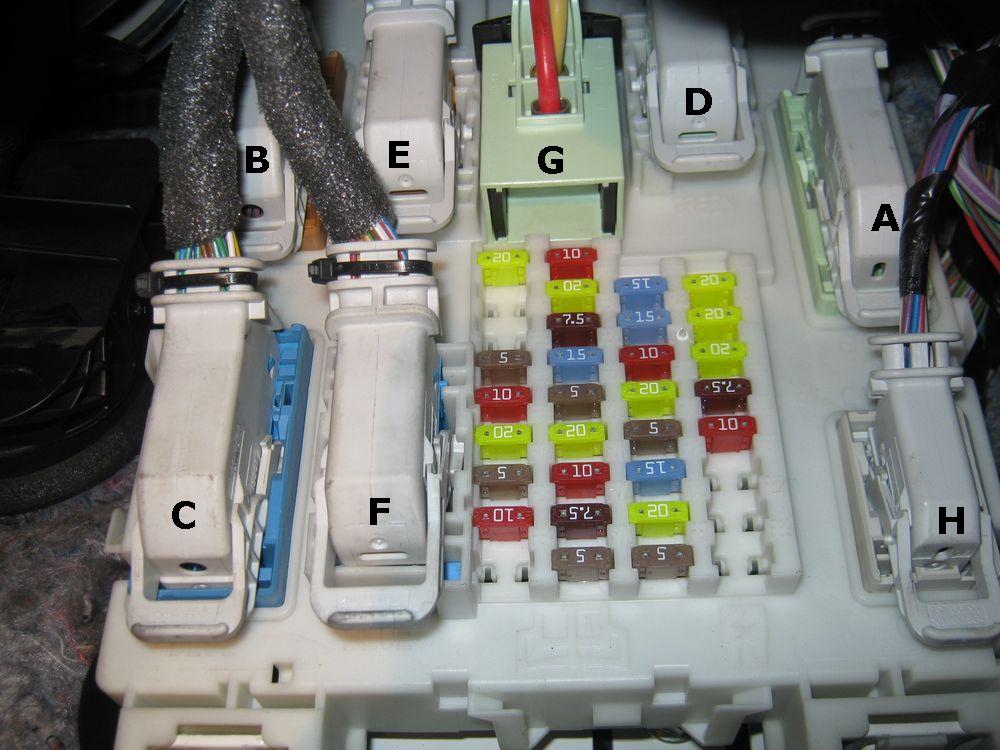

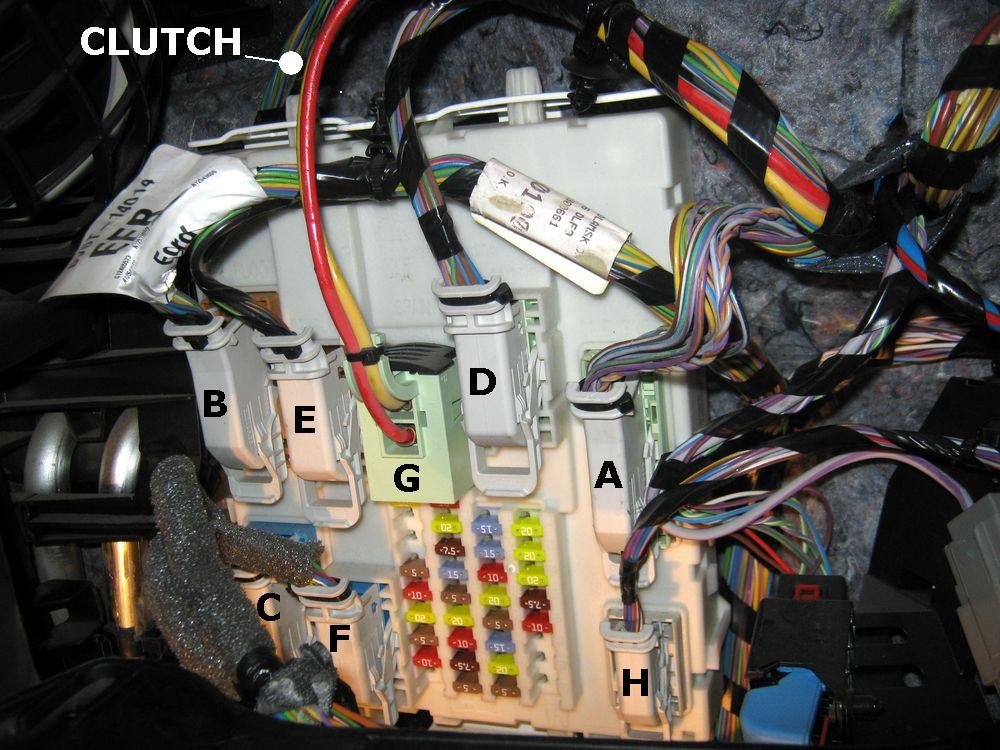

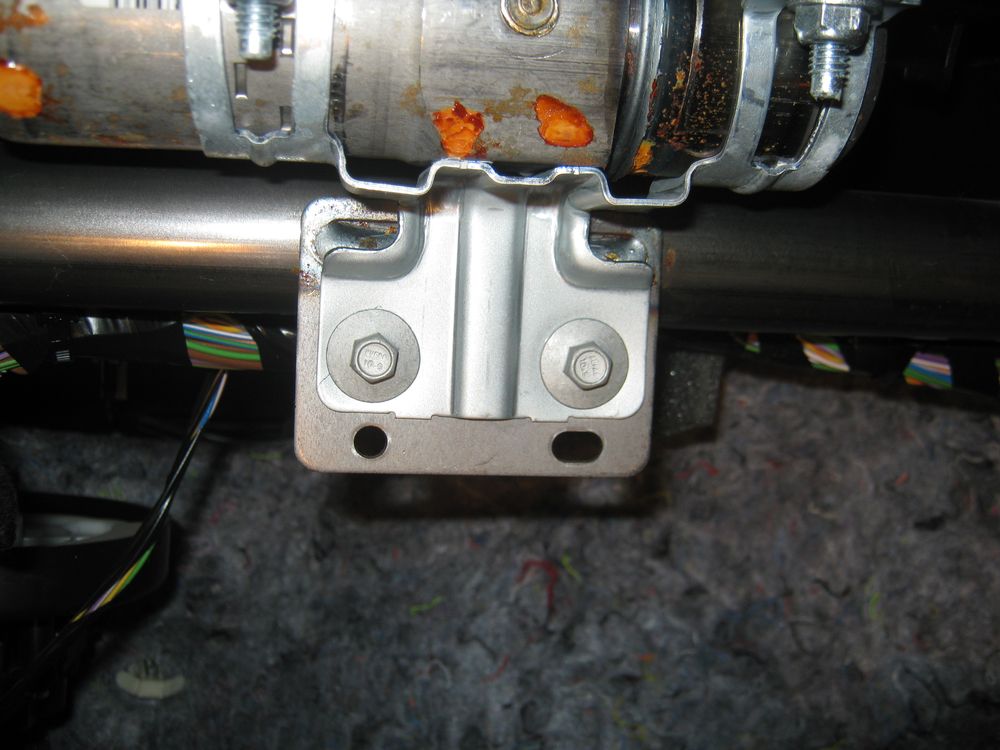

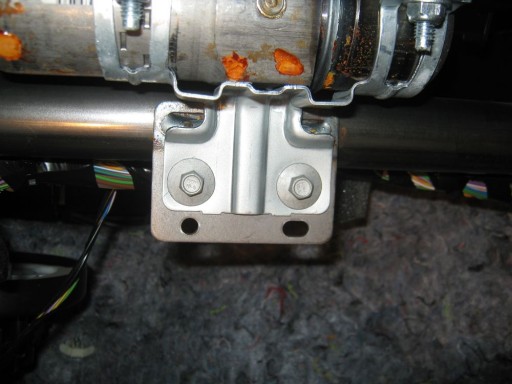

Вид и расположение разъемов в автомобиле, для подключения автосигнализации и бесключевого обходчика.
Карты монтажа автосигнализаций, на автомобиль Ford Focus III
Скачать полные инструкции и альтернативные карты монтажа, можно по ссылкам:
- Ford Focus 3 Titanium 2011-2014 (AT) - StarLine B94
- Ford Focus 3 Titanium 2011-2014 (MT) - StarLine B94
- Ford Focus 3 Titanium - Scher-Khan Logicar 4
- Ford Focus 3 Titanium 2011-2014 - StarLine F1
- Ford Focus 3 Titanium - iDataLink Start CAN EN
- Ford Focus 3 Titanium - iDataLink Start CAN RU
