BMW 5-series E60 - Подключение сигнализации

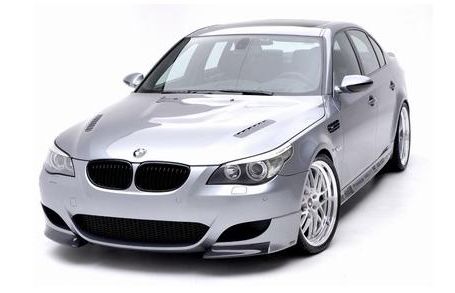

BMW 5-series 2008 года выпуска (кузов E60, с кнопкой Старт-Стоп). Подключения сигнализации, реализация функции автозапуска и подключение автономного отопителя "Бинар-5" к цепям автосигнализации, для его дистанционного запуска.
Выбор клиента:
Охранно-телематический комплекс StarLine с интеллектуальным автозапуском, несканируемым диалоговым кодом управления, интегрированным мультисистемным 2CAN.
Для обхода штатного иммобилайзера и реализации запуска двигателя, используется iDataLink Start BM1 - бесключевой обходчик иммобилайзера и контроллер CAN-шины.

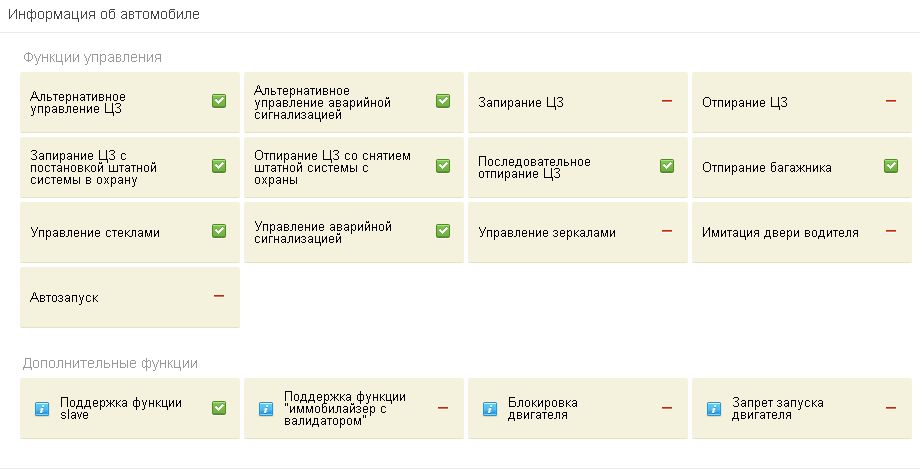

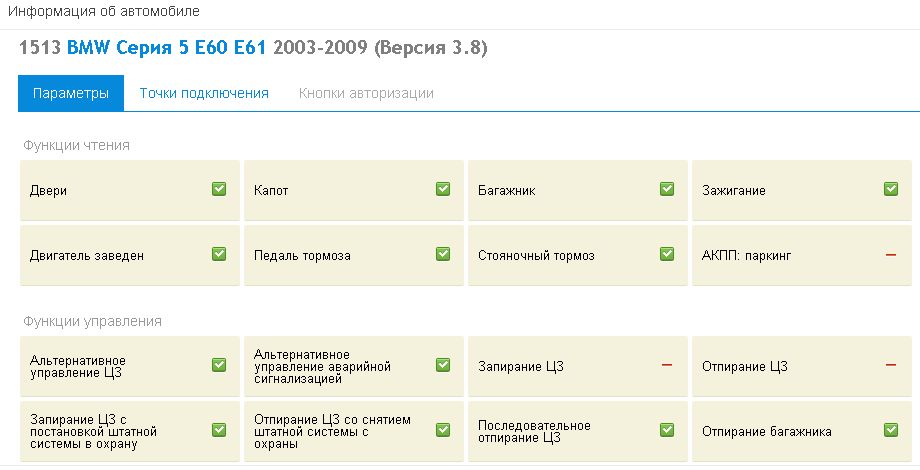

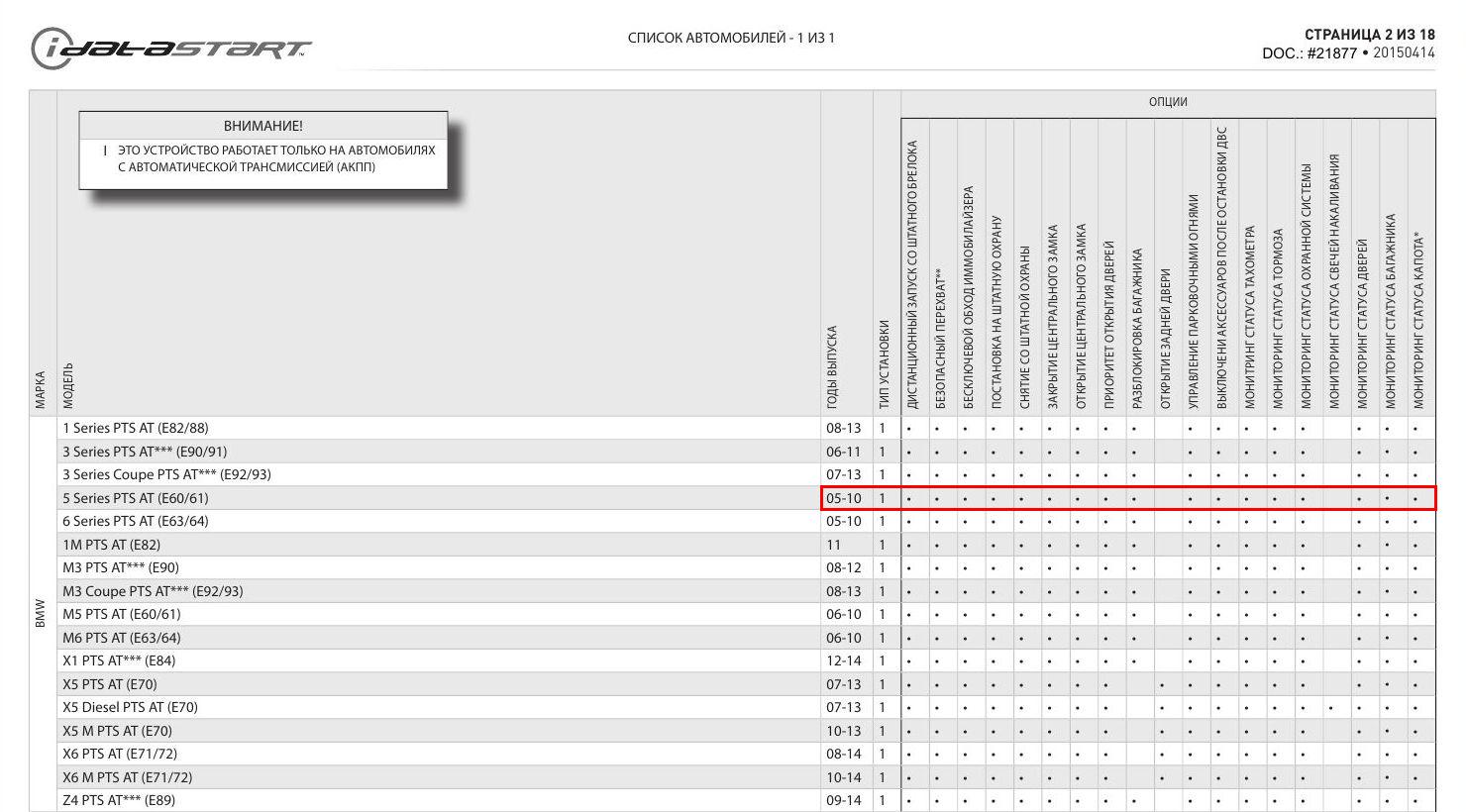

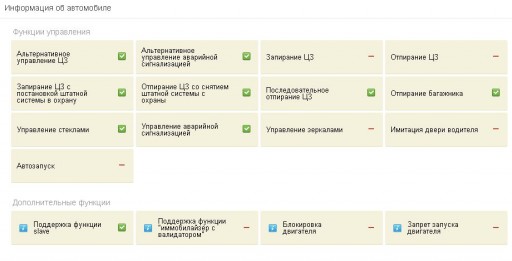

Автосигнализация StarLine c 2CAN интерфейсом. Функции чтения, функции управления и дополнительные функции для данного автомобиля.

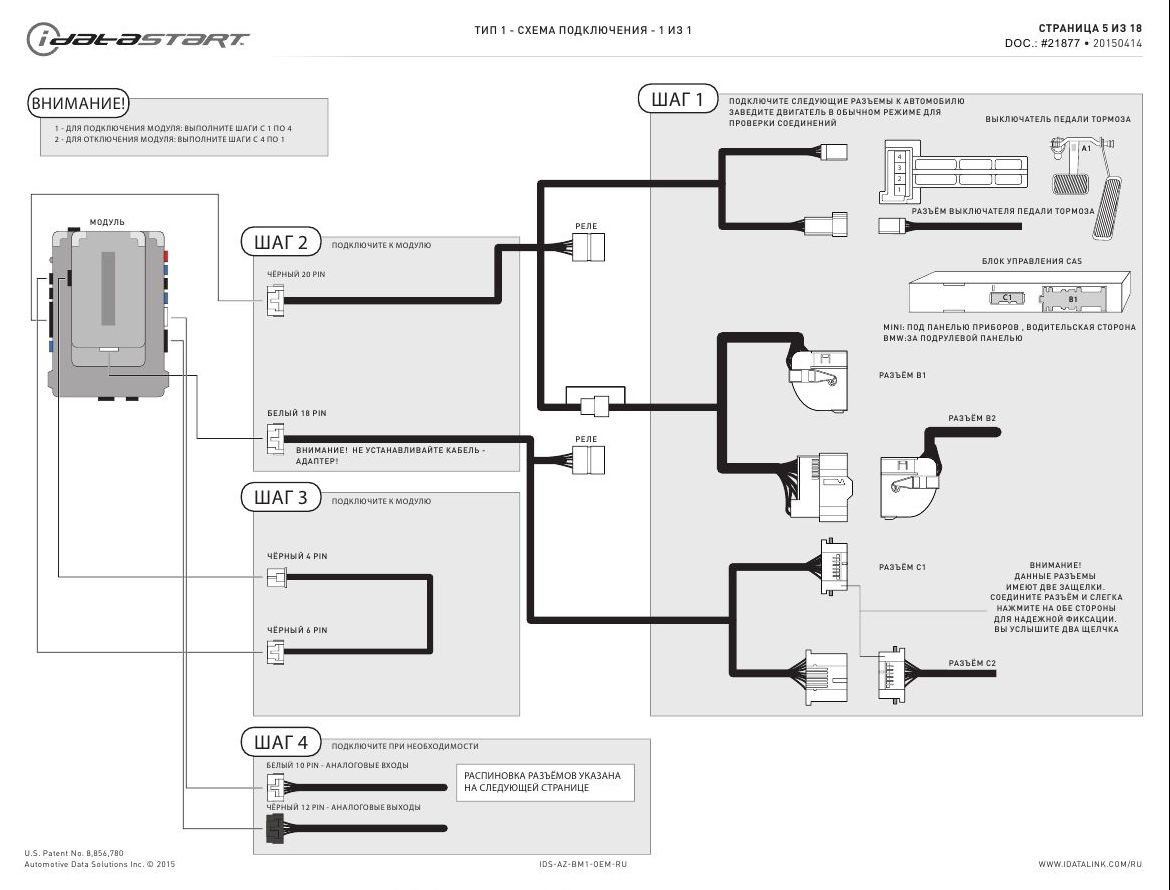

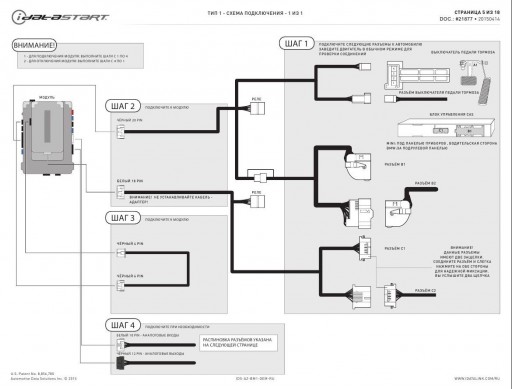

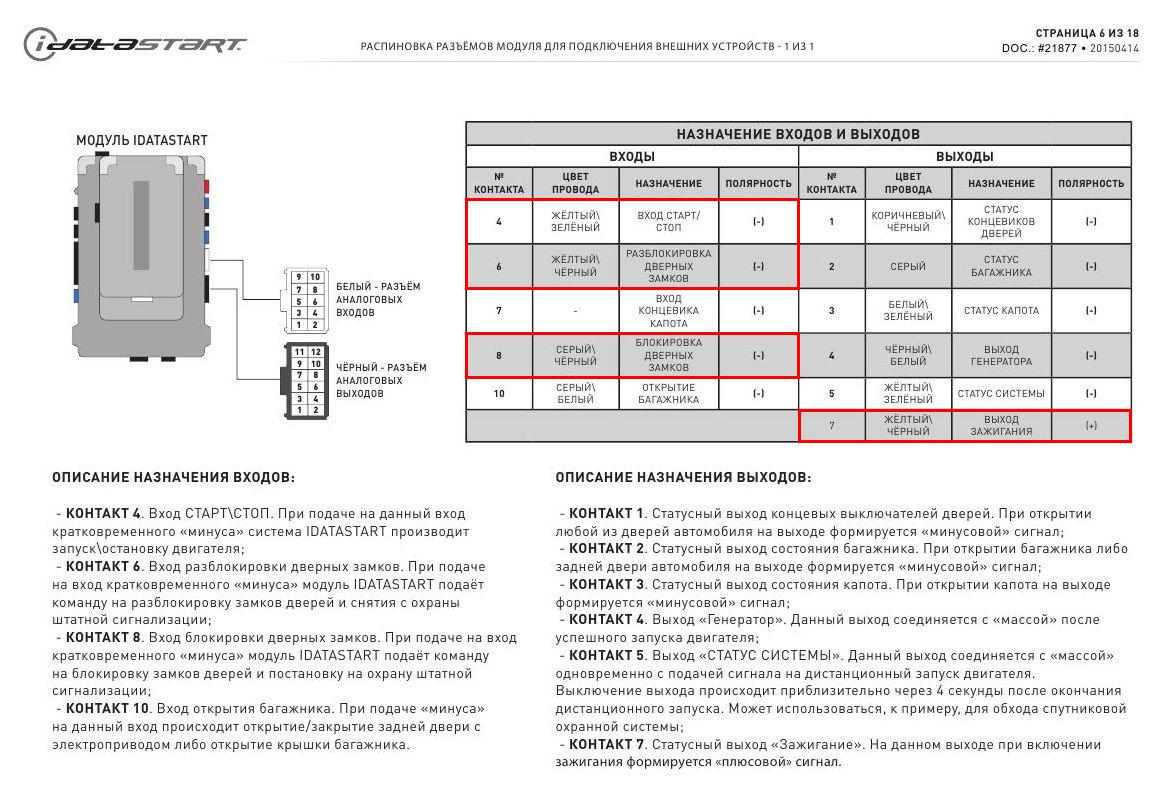

Бесключевой обходчик иммобилайзера iDataLink Start BM1. Разъёмы, их распиновка и цвета проводов штатной электропроводки автомобиля. Схема подключения устройства.

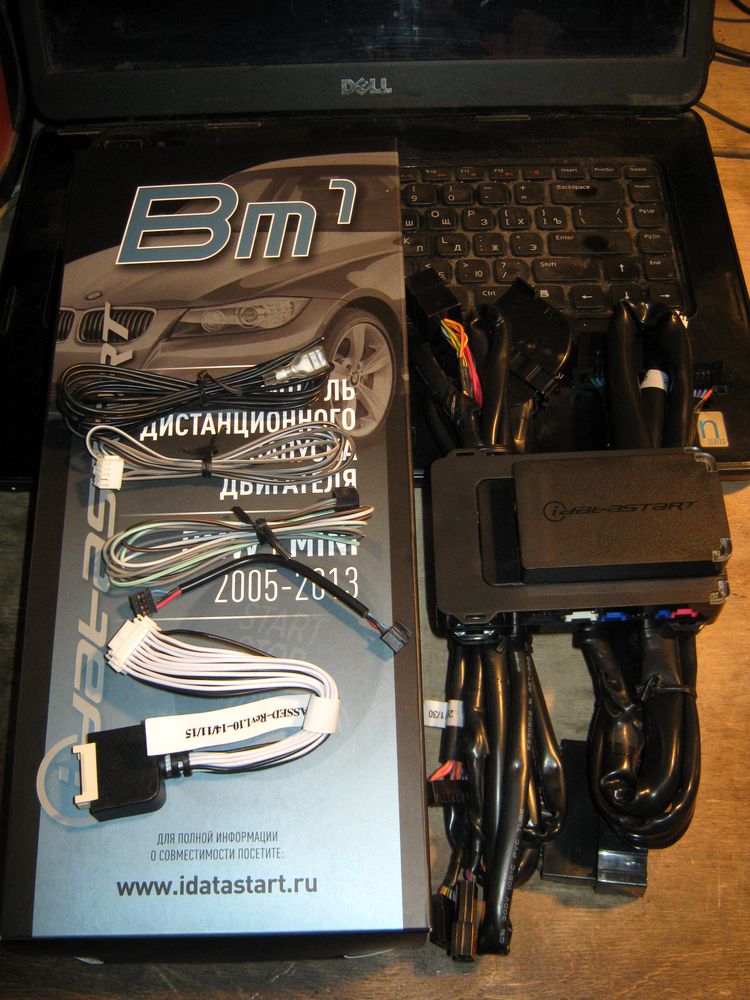

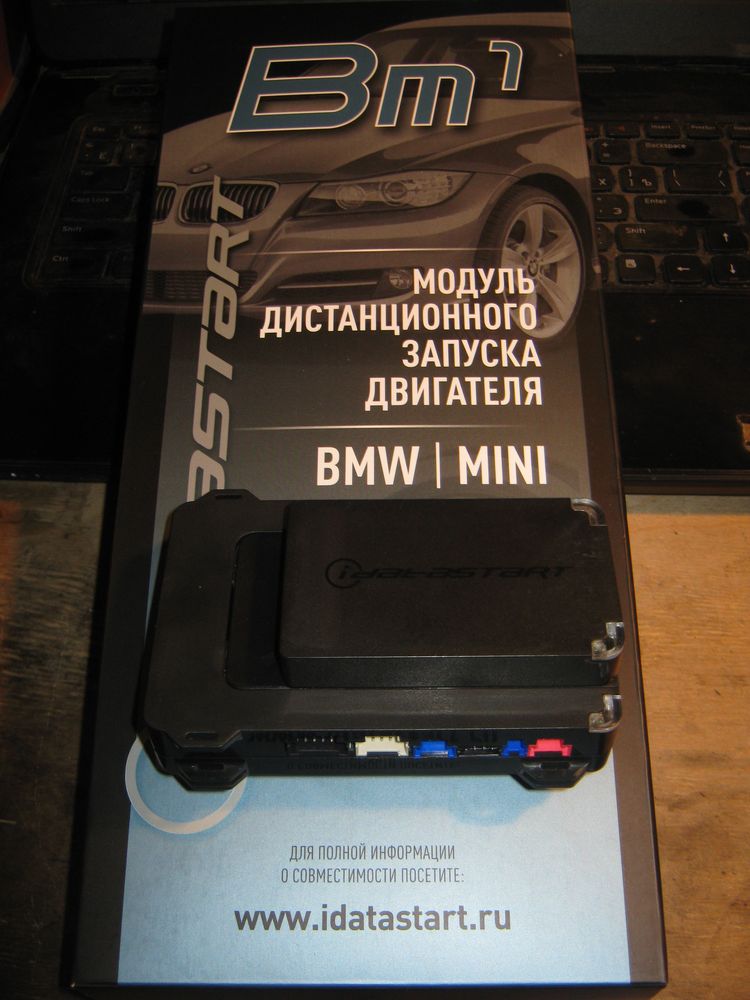

Внешний вид бесключевого обходчика иммобилайзера iDataLink Start BM1

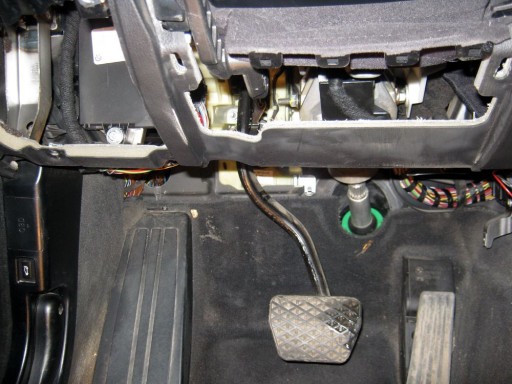

Разборка автомобиля. Вид и расположение разъемов в автомобиле, для подключения автосигнализации и бесключевого обходчика

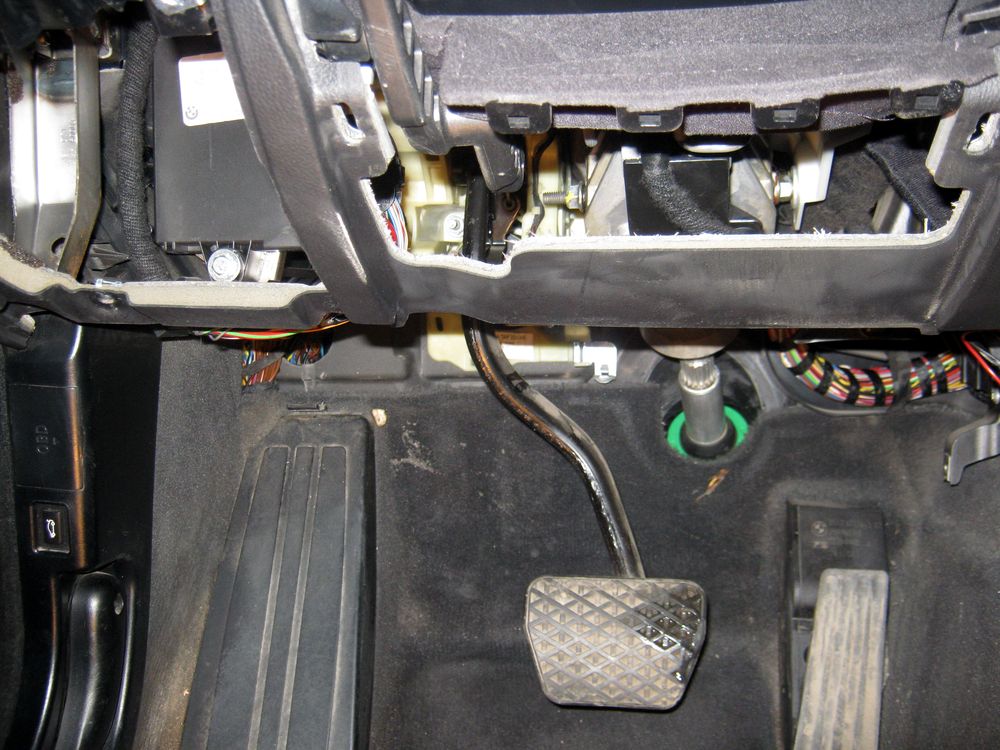

Разбираем салон автомобиля, для получения доступа к блоку CAS и выключателю педали тормоза.

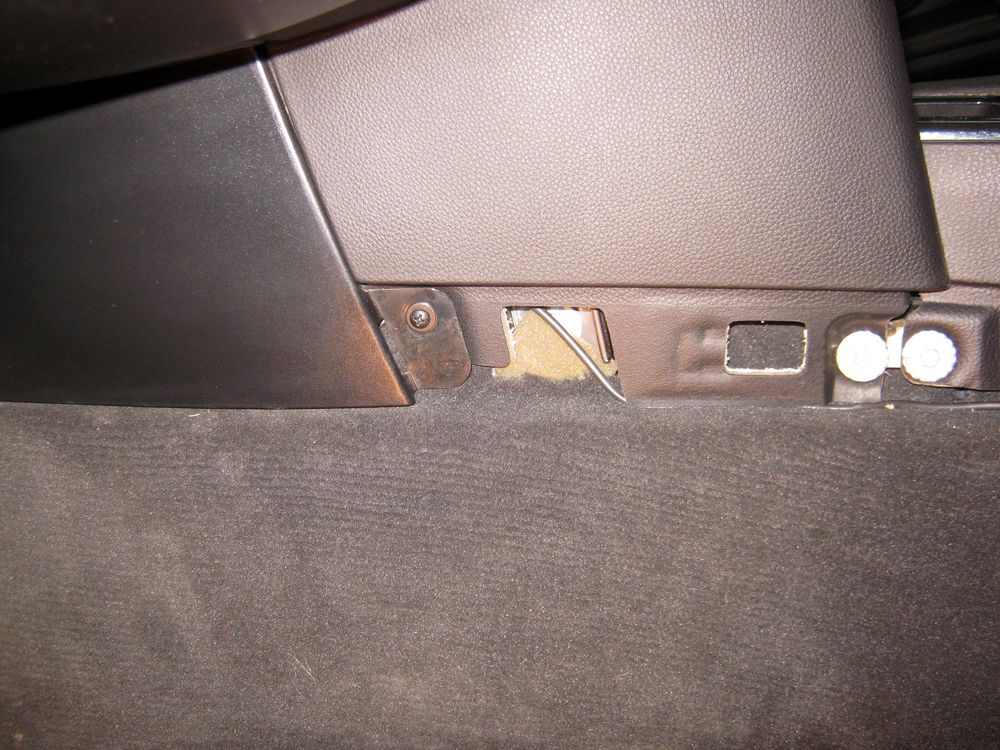

Все саморезы находятся на видном месте, кроме одного. Для доступа к которому, нужно сдвинуть, закрывающую его накладку, вправо.

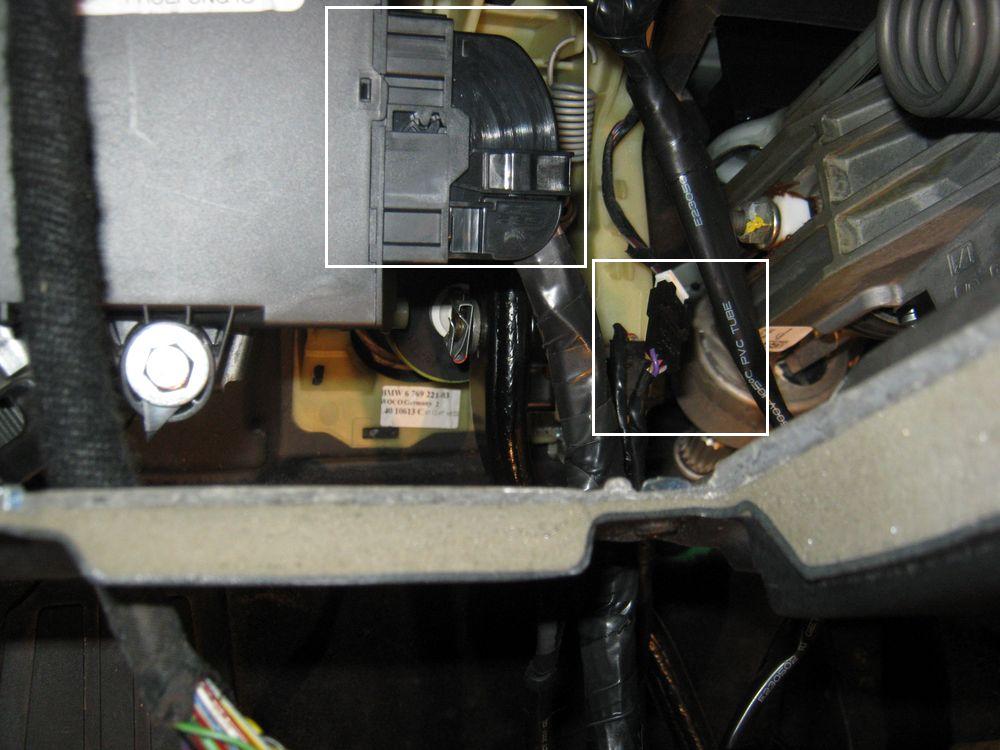

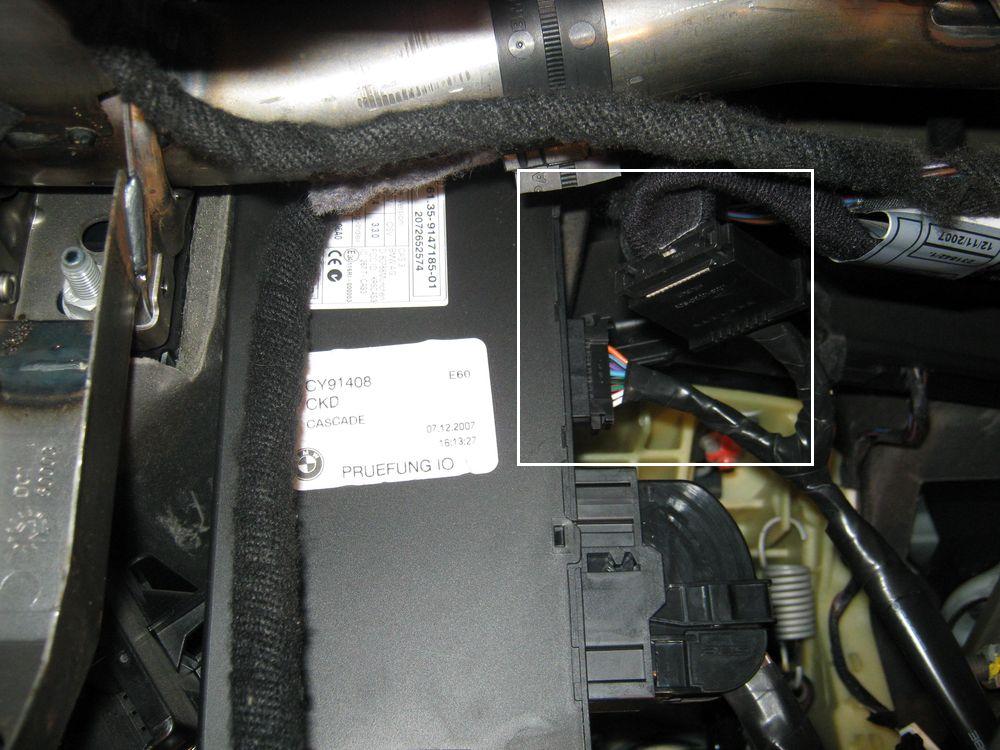

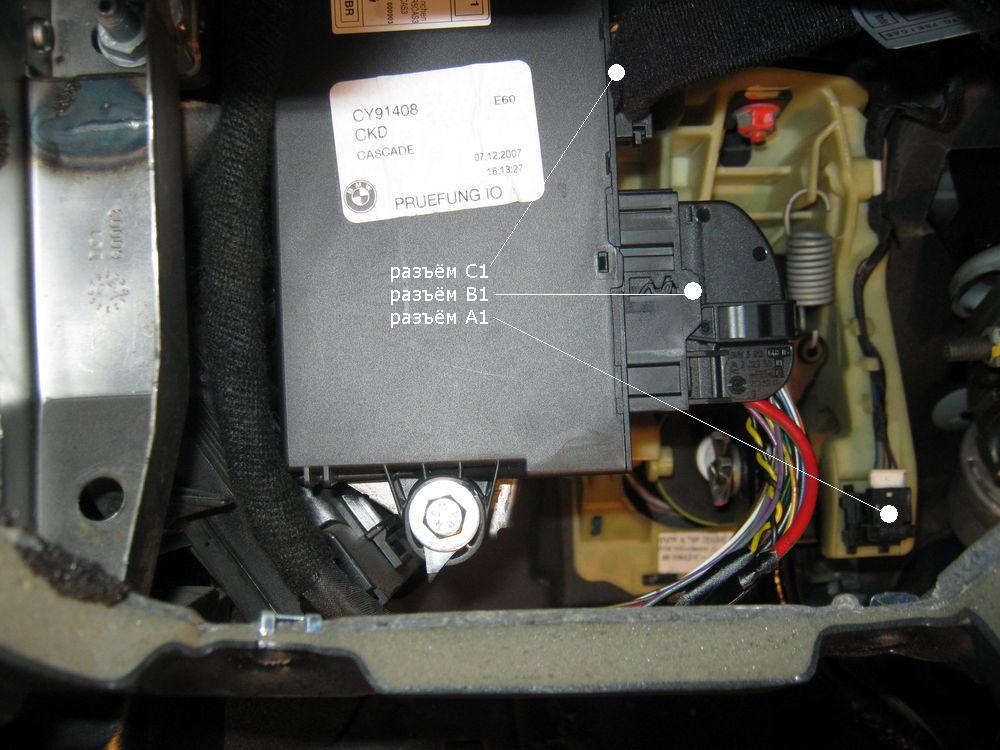

Разъёмы которые необходимы для подключения iDataLink Start BM1.

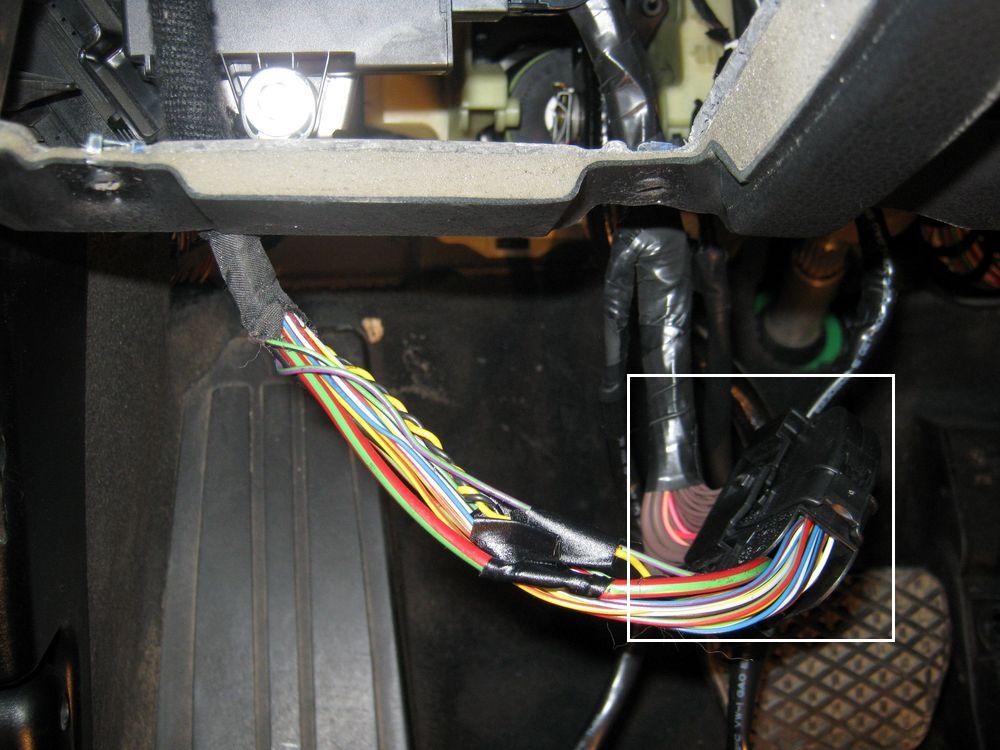

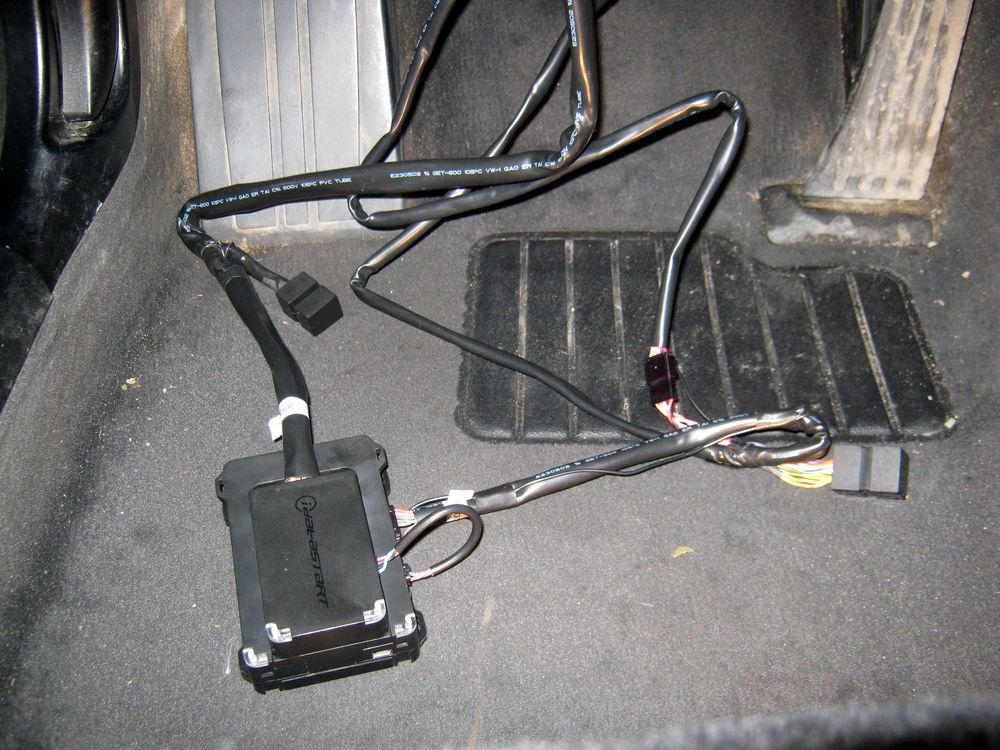

Подключаем iDataLink Start BM1, для завершения процедуры программирования и проверки работоспособности.
Подключаем разъём B1.
Подключаем разъём C1.
Подключаем разъём A1.

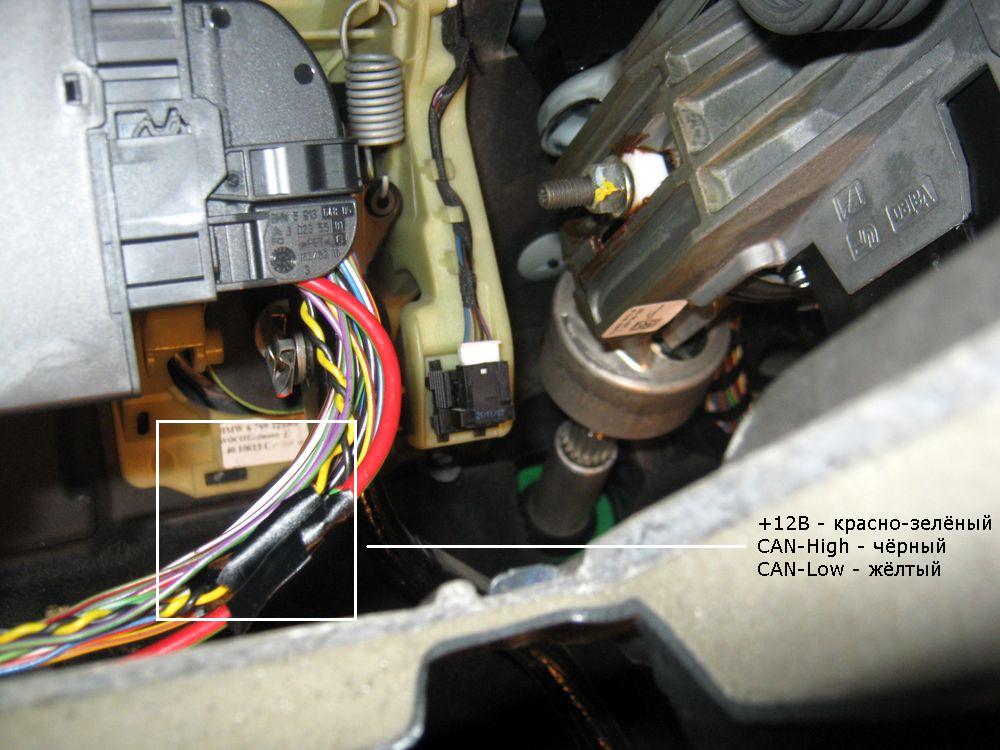

Подключаем сигнализацию к цепям автомобиля.

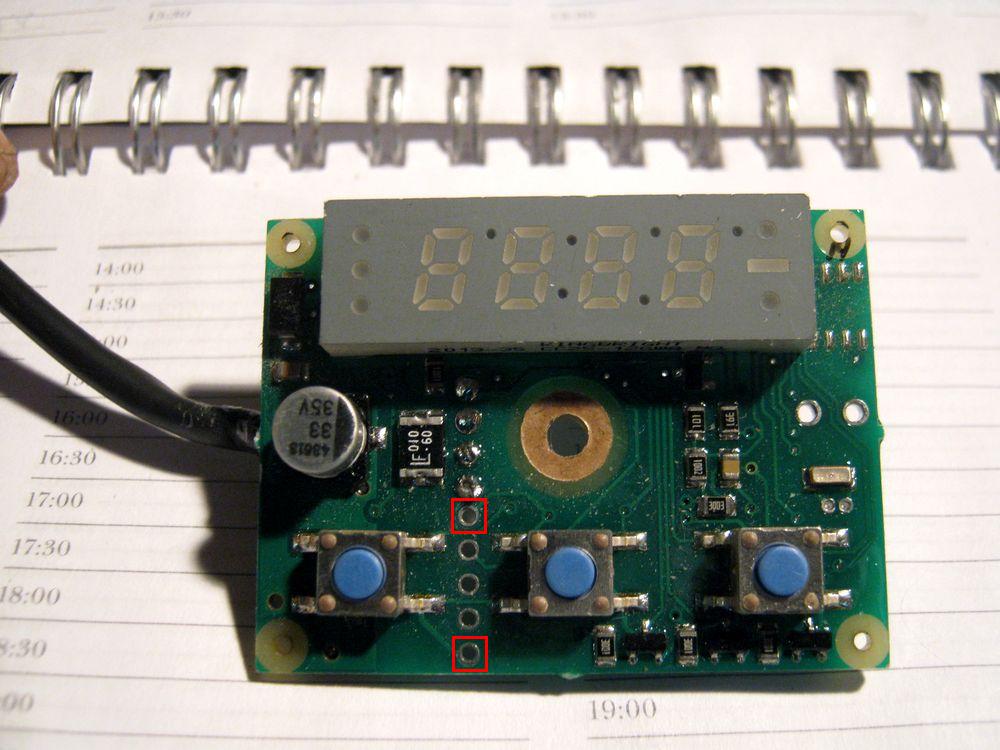

Разбираем пульт автономного отопителя Бинар-5. Подпаиваем провода к точкам, выделенным красным цветом. Их надо будет замкнуть двойным импульсом, при подачи команды с брелка автосигнализации.
Вопросы по работе iDataLink Start BM1, и согласовании его работы с работой автосигнализации, можно на нашей странице Google+.
Карты монтажа автосигнализаций, на автомобиль BMW 5-series E60
Скачать полные инструкции и альтернативные карты монтажа, можно по ссылкам:
