Skoda Octavia I 1.6L (Simos 3.3). Чип-тюнинг



Skoda Octavia I 1.6L (BFQ) - Внешний вид автомобиля

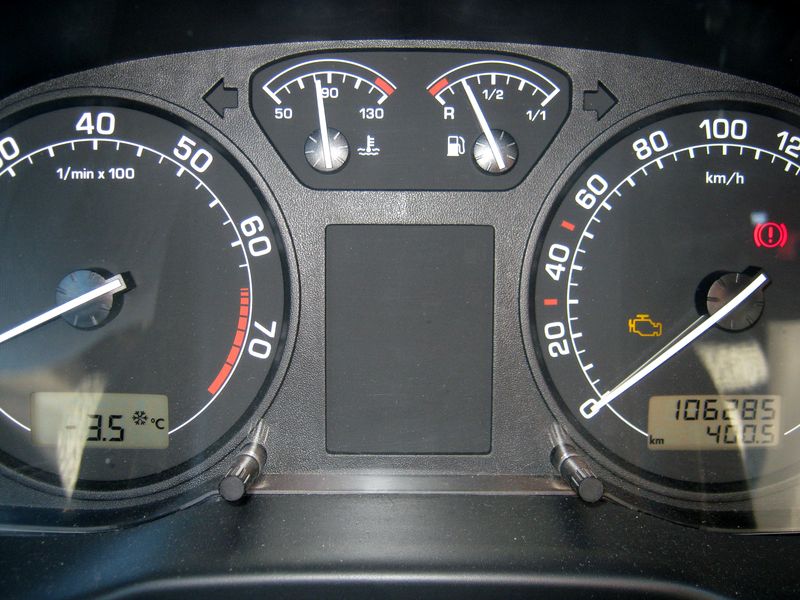

Skoda Octavia I 1.6L 2009 года выпуска приехал в наш сервис на диагностику. На панели приборов горел индикатор CHECK ENGINE.



Skoda Octavia I 1.6L (BFQ) - Индикатор неисправности в системе управления двигателя



Диагностика автомобиля Skoda Octavia I



Подключили диагностический прибор...

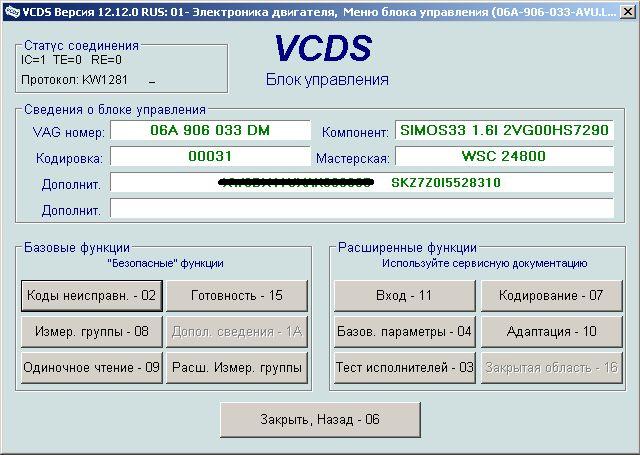

Skoda Octavia I 1.6L (BFQ) - Диагностика ЭБУ двигателя с помощью VAG-COM

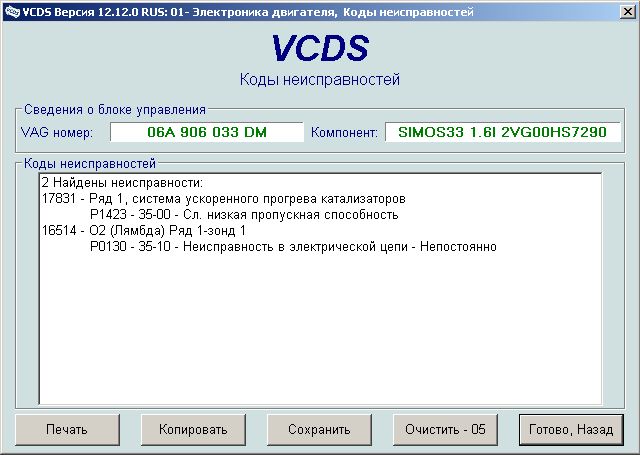

Skoda Octavia I 1.6L (BFQ) - Коды ошибок в ЭБУ двигателя



  • 17831 - Ряд 1, система ускоренного прогрева катализаторов (P1423 - 35-00 - Сл. низкая пропускная способность)
  • 16514 - О2 (Лямбда) Ряд 1-зонд 1 (P0130 - 35-10 - Неисправность в электрической цепи - Непостоянно)

И та и другая ошибка известные проблемы этих моторов. Поэтому было решено, что вторую, при дальнейшем проявлении будем решать традиционным методом. А от неисправности Системы Вторичного Воздуха (СВВ) будем избавляться раз и навсегда, прошивкой с понижением норм токсичности до ЕВРО2 и физическим удалением не нужных, после перепрошивки, элементов системы.

Итак, была выбрана прошивка от АРС ADACT:

  • Оптимизированная эластичная версия под нормы ЕВРО2. Позволяет полное удаление КК (катализатора), ДК2 (второго датчика кислорода), ЕГР (система рециркуляции отработавших газов) и СВВ (система вторичного воздуха).



Снятие блока управления двигателя в автомобиле Skoda Octavia I



Осталось найти, где находится ЭБУ двигателя и поменять в нём программу. Открываем ELSA...

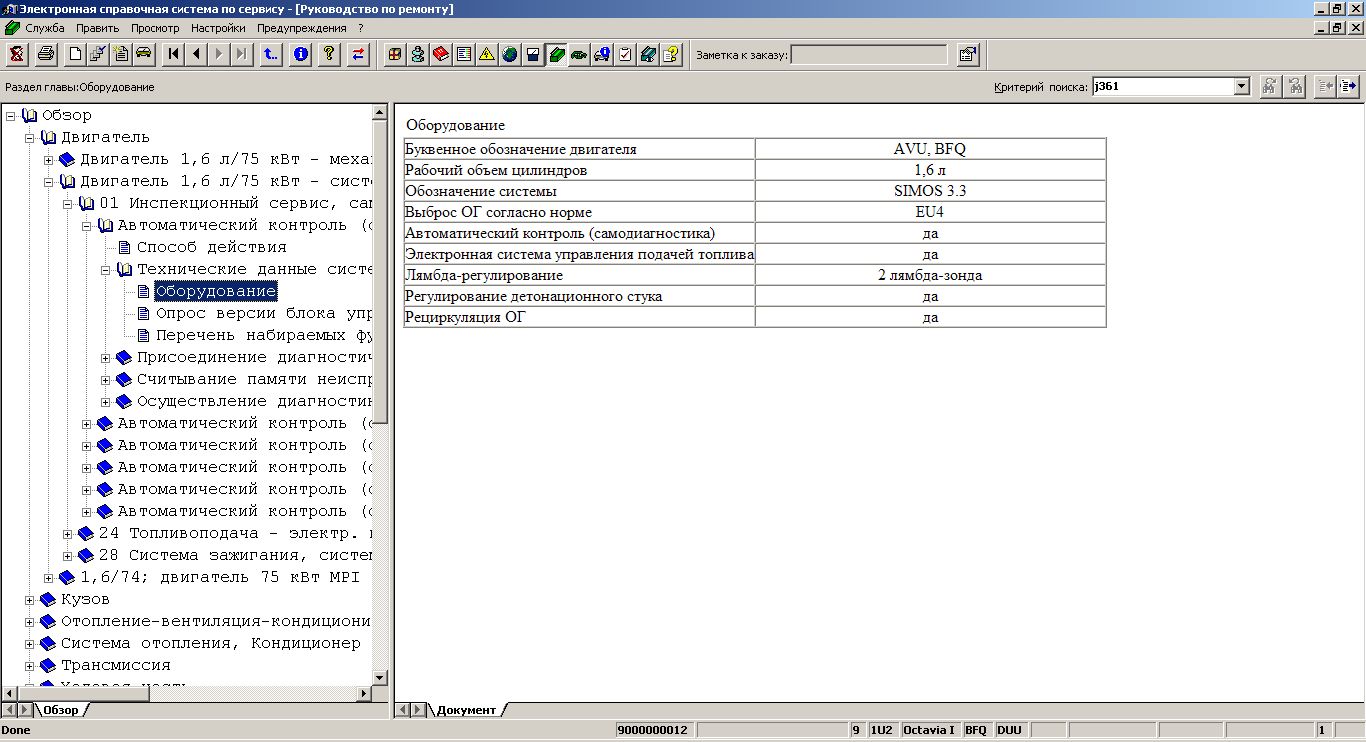

Skoda Octavia I 1.6L (BFQ) - ELSA информация

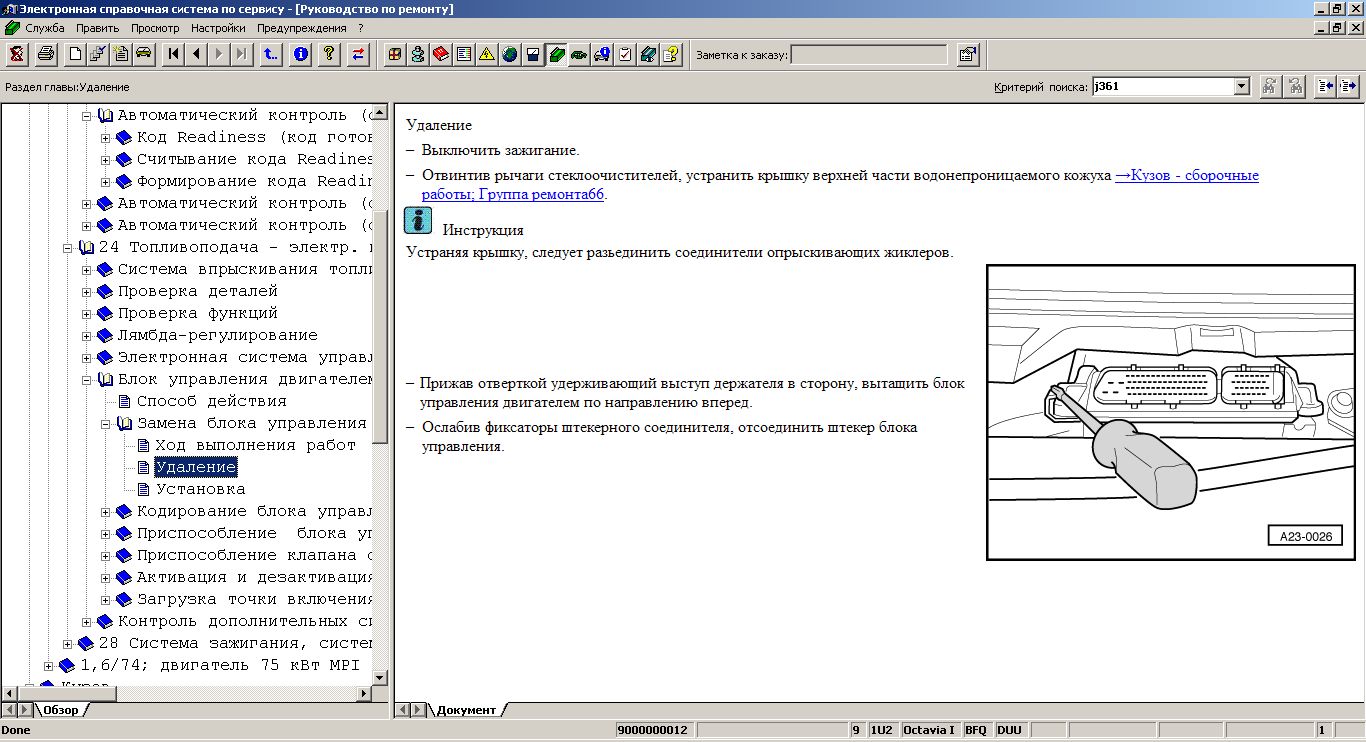

Skoda Octavia I 1.6L (BFQ) - ELSA, снятие ЭБУ двигателя



Блок управления двигателя у этого автомобиля находится за водонепроницаемым кожухом, в районе стеклоочистителей лобового стекла.

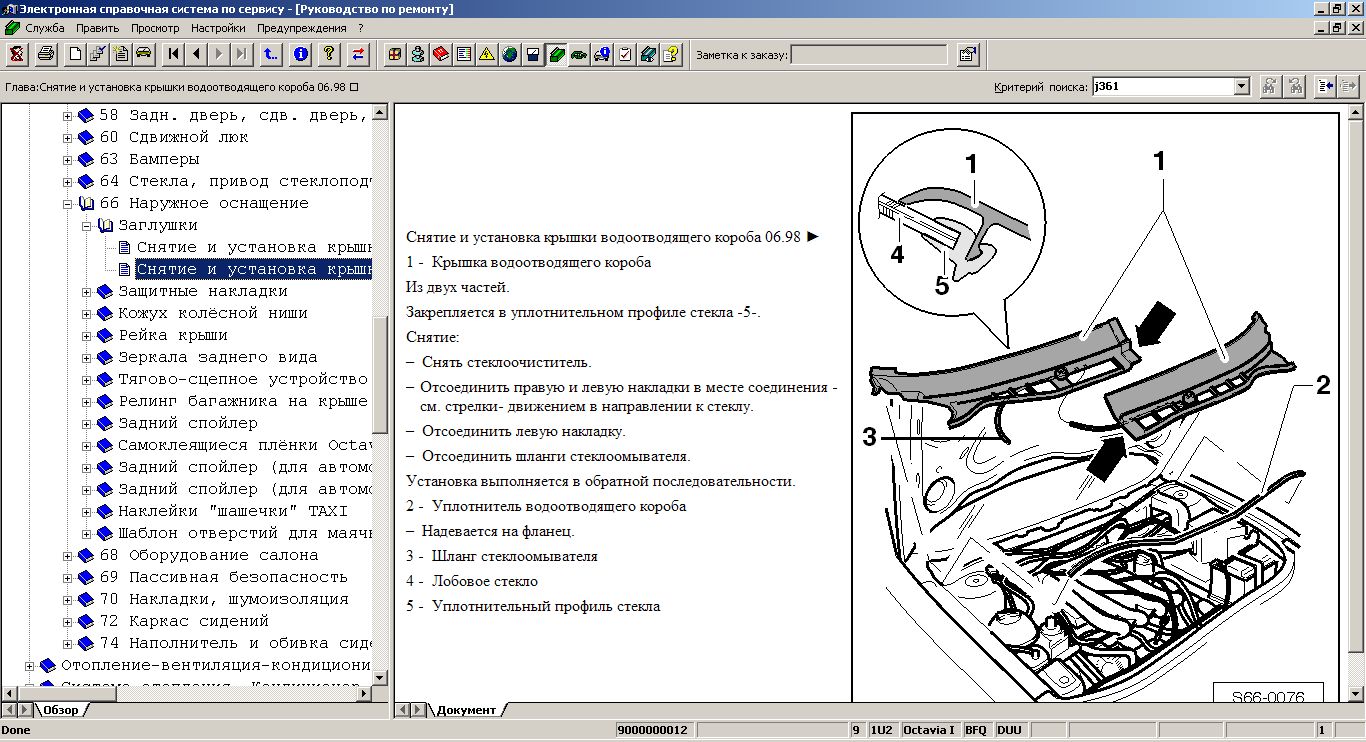

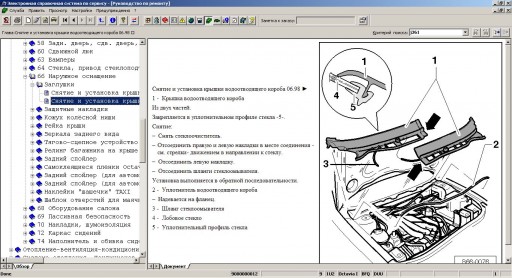

Skoda Octavia I 1.6L (BFQ) - ELSA, снятие стеклоочистителей лобового стекла



Начинаем разборку...

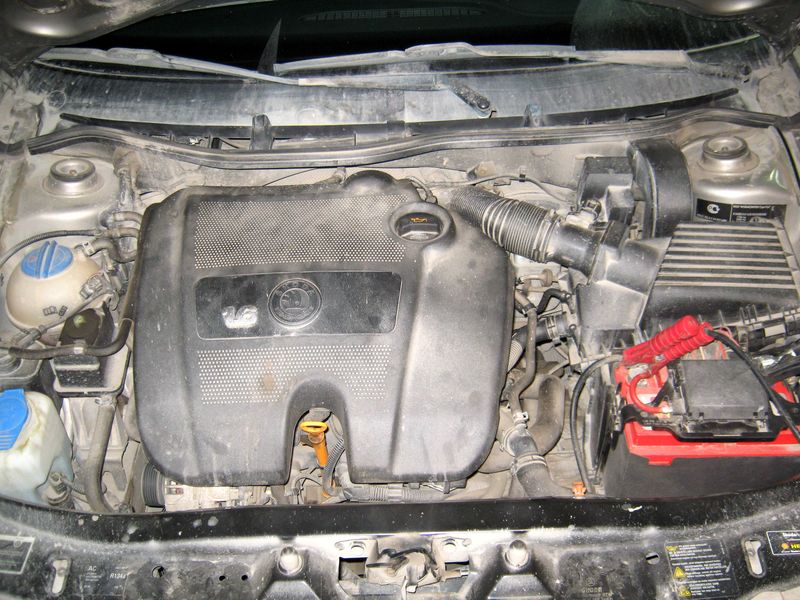

Skoda Octavia I 1.6L - двигатель BFQ

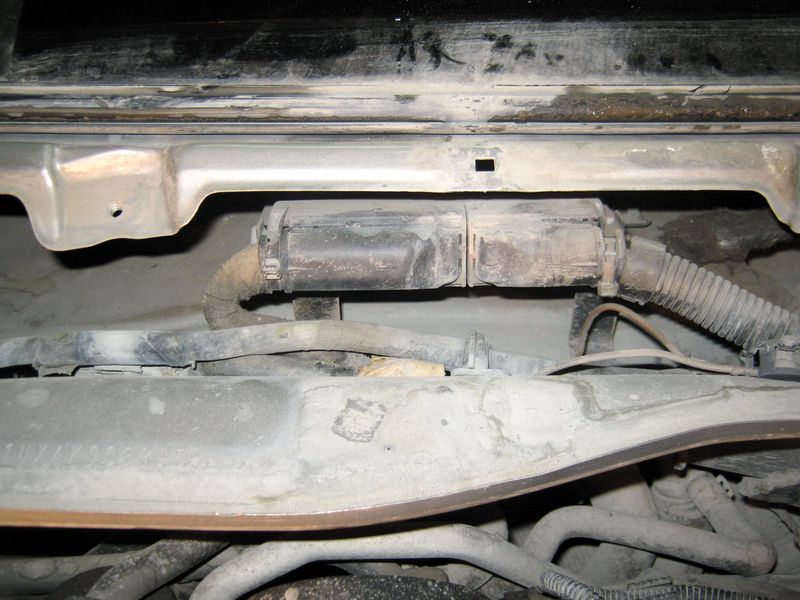

... откручиваем дворники, снимаем защитный кожух и перед нами моторник...



Skoda Octavia I 1.6L (BFQ) - расположение ЭБУ двигателя



Вид установленного в автомобиле ЭБУ двигателя



Как нам раньше "говорил" VAG-COM и страницы ELSA, блок управления двигателя, в этом автомобиле, Simens Simos 3.3 ...



Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a внешний вид

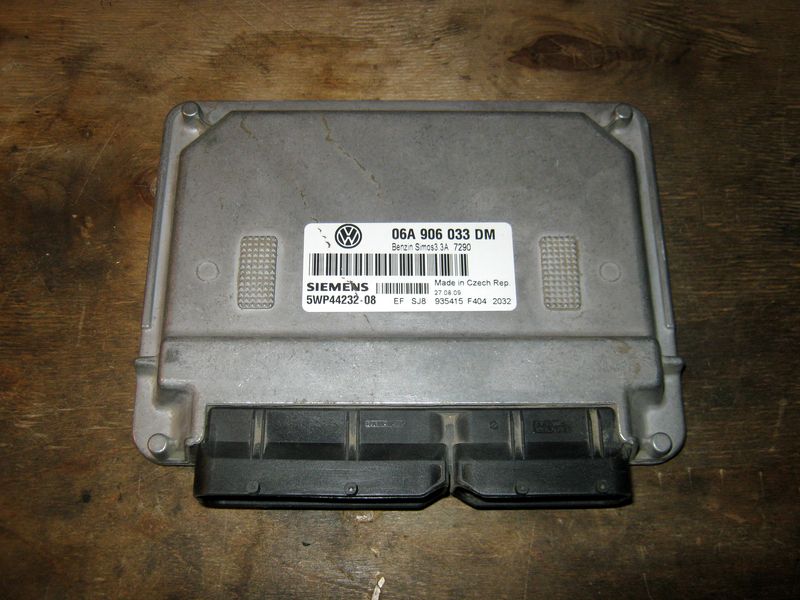

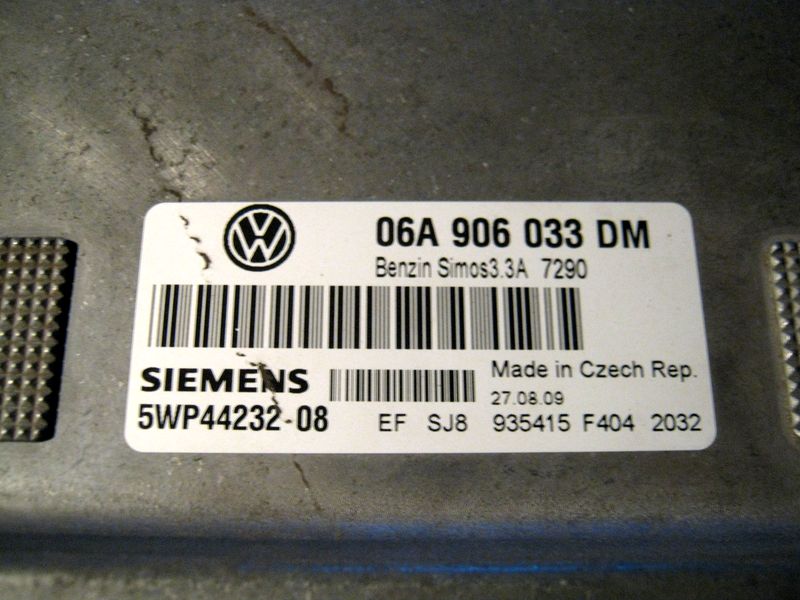

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a, 06A 906 033 DM

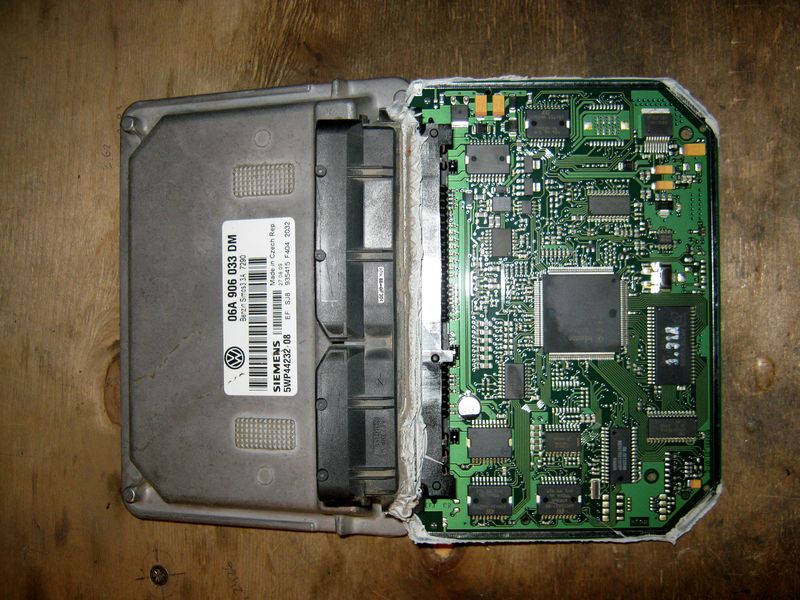

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a вид платы



Подключение к блоку Simos 3.3

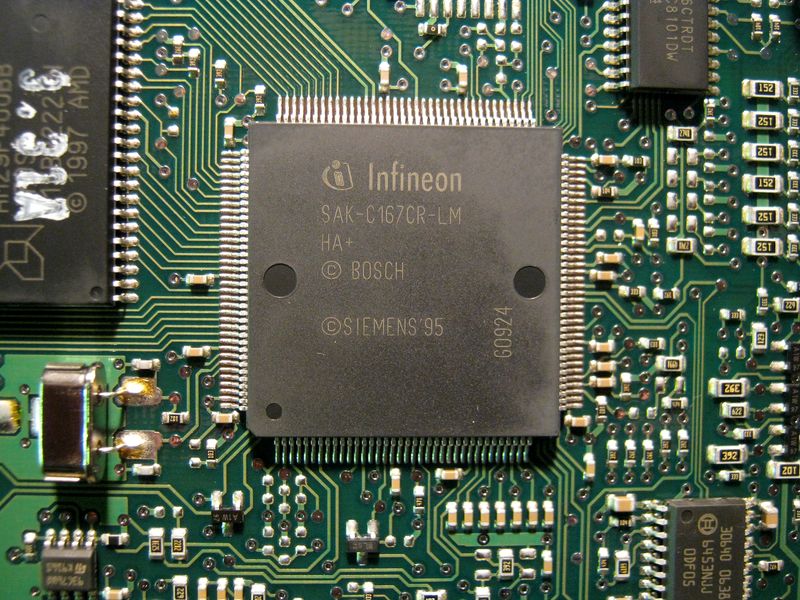

Внутри блока проц: Infineon SAK-C167CR-LM и флеш: AM29F400BB.



Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a процессор C167x



Судя по форумам, с этим блоком прекрасно работает Combiloader в BSL-режиме. Находим Boot pin, это 104-ая ножка процессора (в справке к Combiloader'у есть информация)...

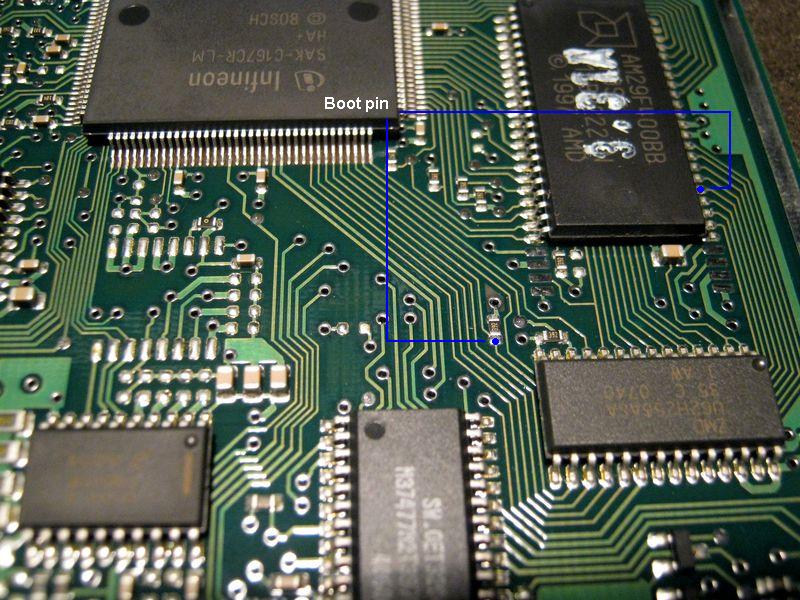

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a Boot Pin



Теперь нужно разобраться с питанием блока и диагностической линией...

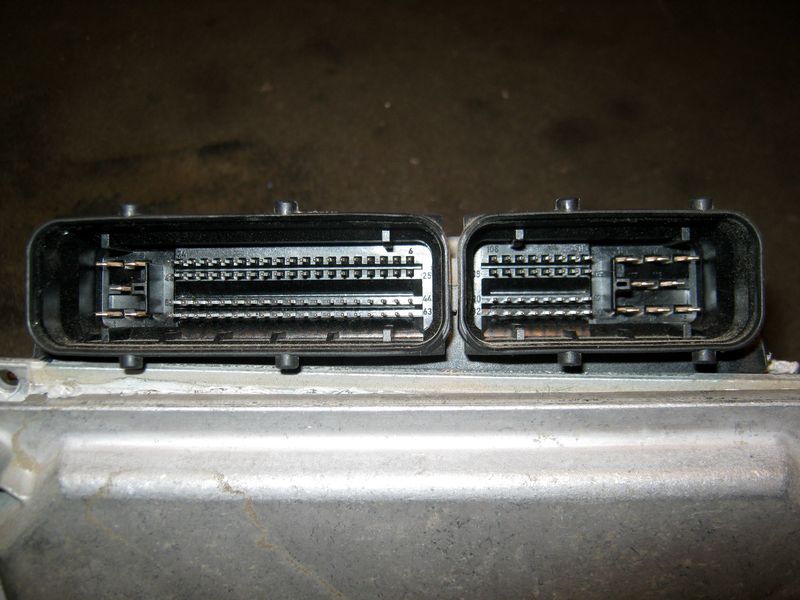

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a разъёмы блока управления



Распиновка разъёмов блока управления Siemens Simos 3.3 - Скачать (формат *.pdf)

Снова заглядываем в ELSA...

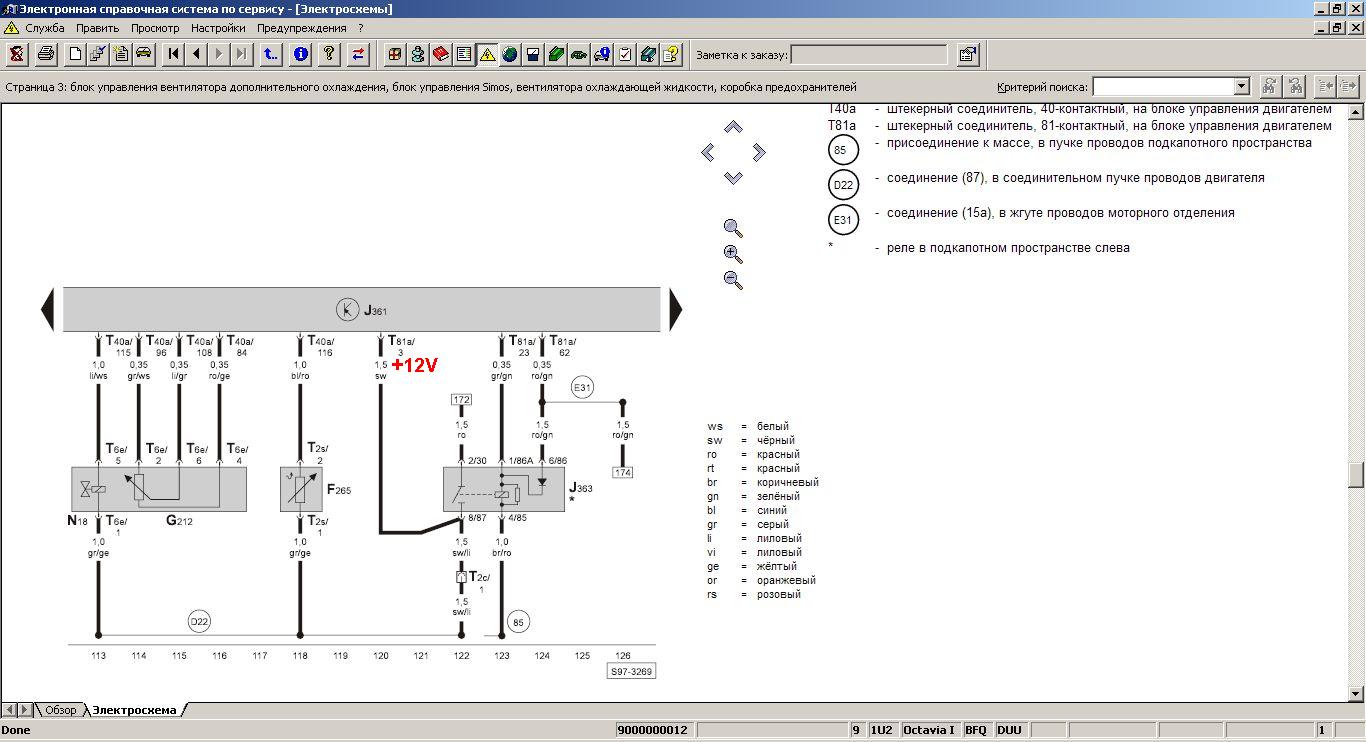

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a ELSA +12V

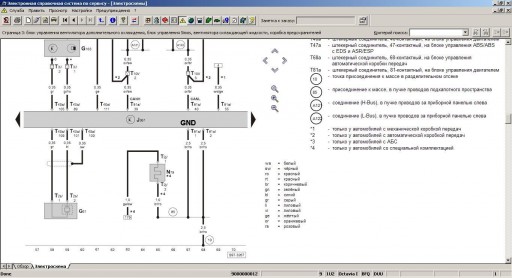

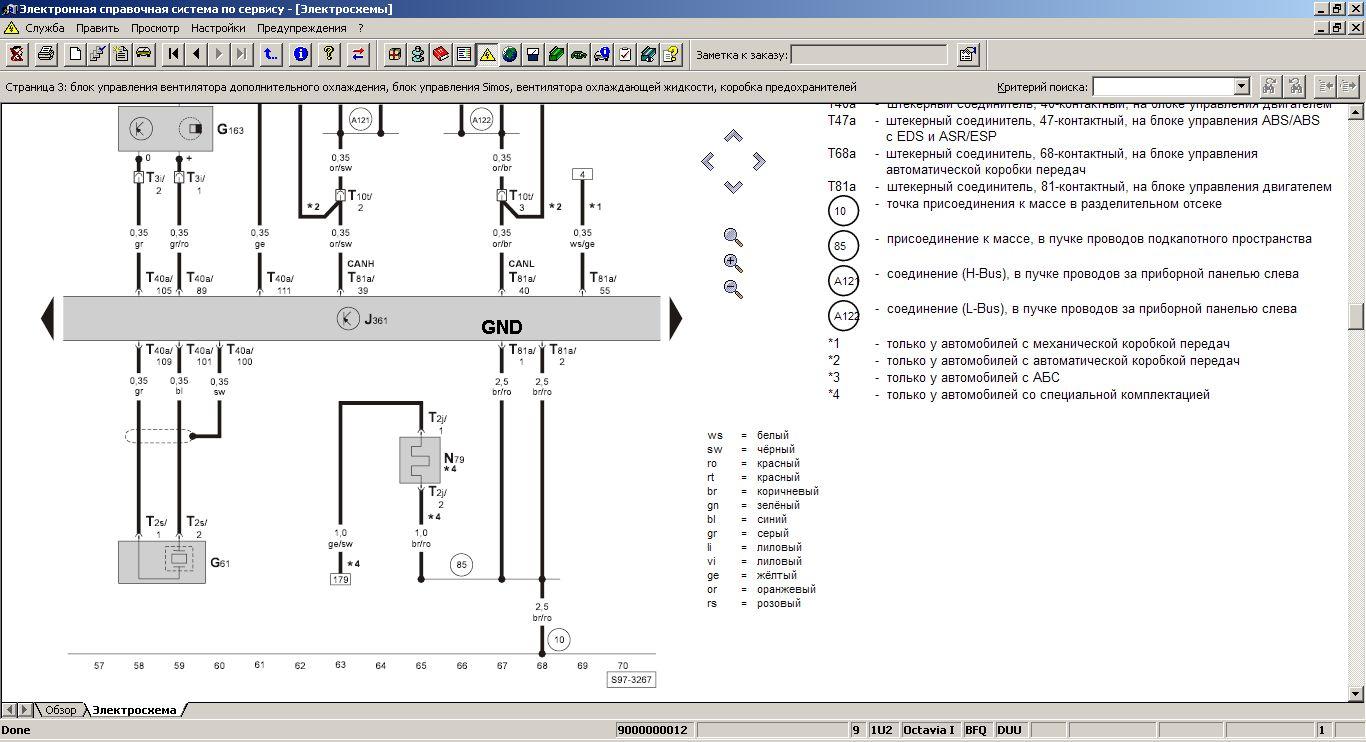

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a GND

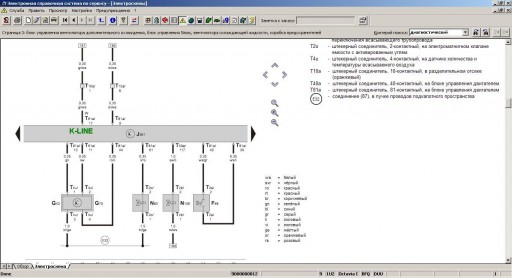

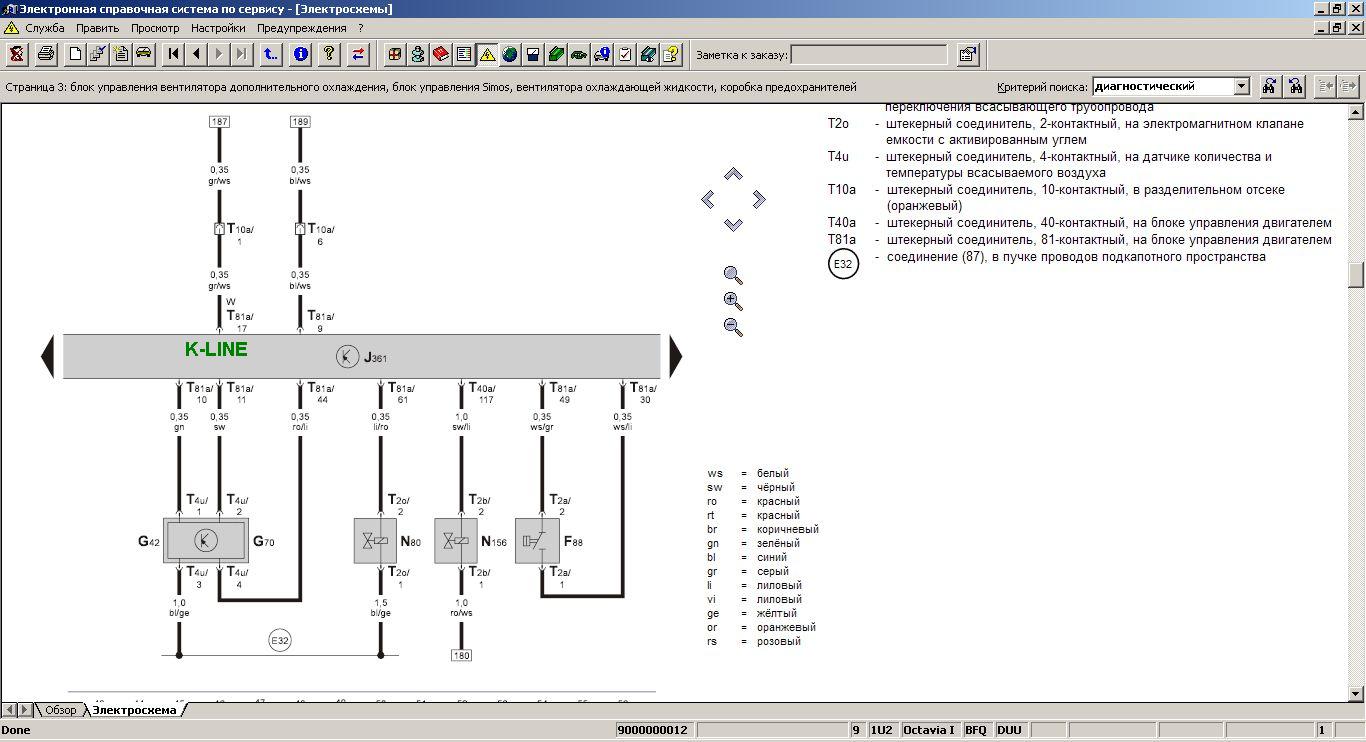

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a K-LINE

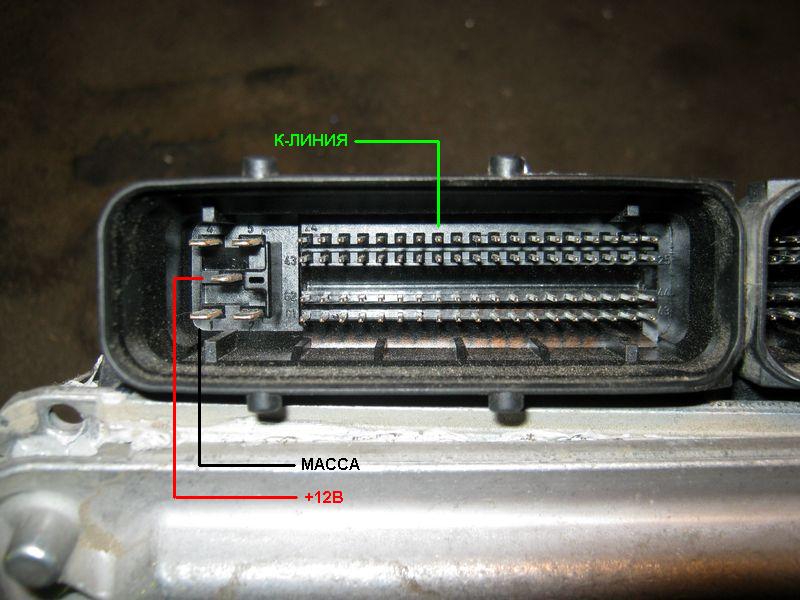

Питание +12В - 3-ий пин в большом разъёме, масса - 1-ый пин в большом разъёме и к-линия диагностики - 17-ый пин в том же разъёме.



Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a подключение к блоку



Процесс чип-тюнинга автомобиля Skoda Octavia I. Чтение и запись прошивки

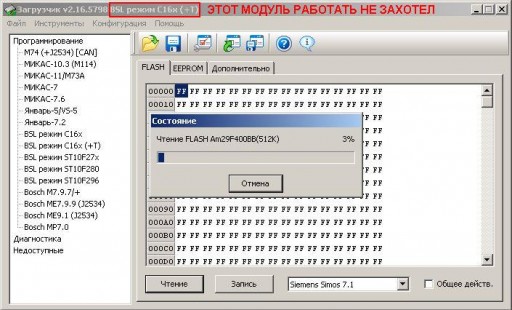

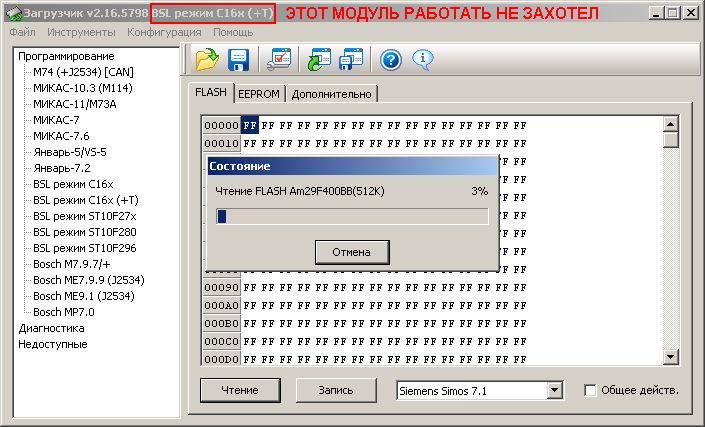

Пробуем считать прошивку в BSL-режиме, модулем C16x(+T) - неудачно.



Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a, Combiloader чтение модулем C16x(+T)



Пробуем считать прошивку в BSL-режиме, модулем C16x...

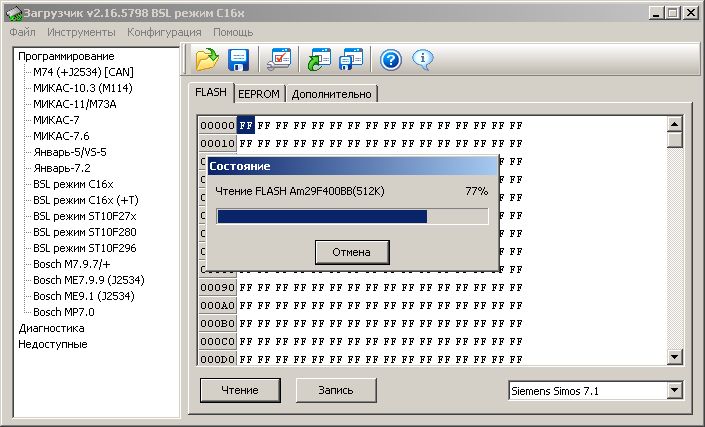

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a, Combiloader чтение модулем C16x



... операция завершена успешно.

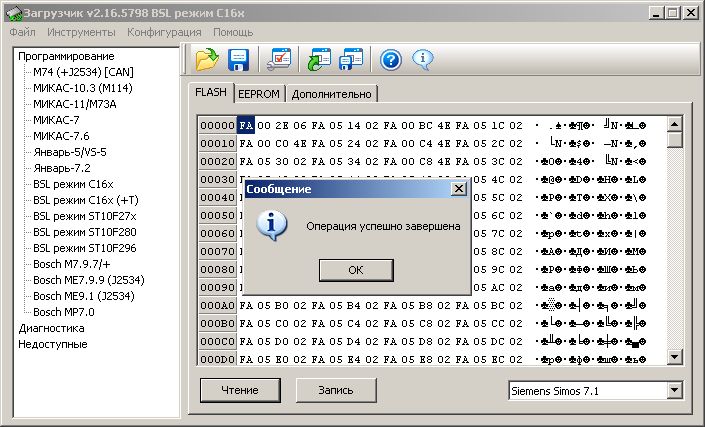

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a, Combiloader чтение завершено

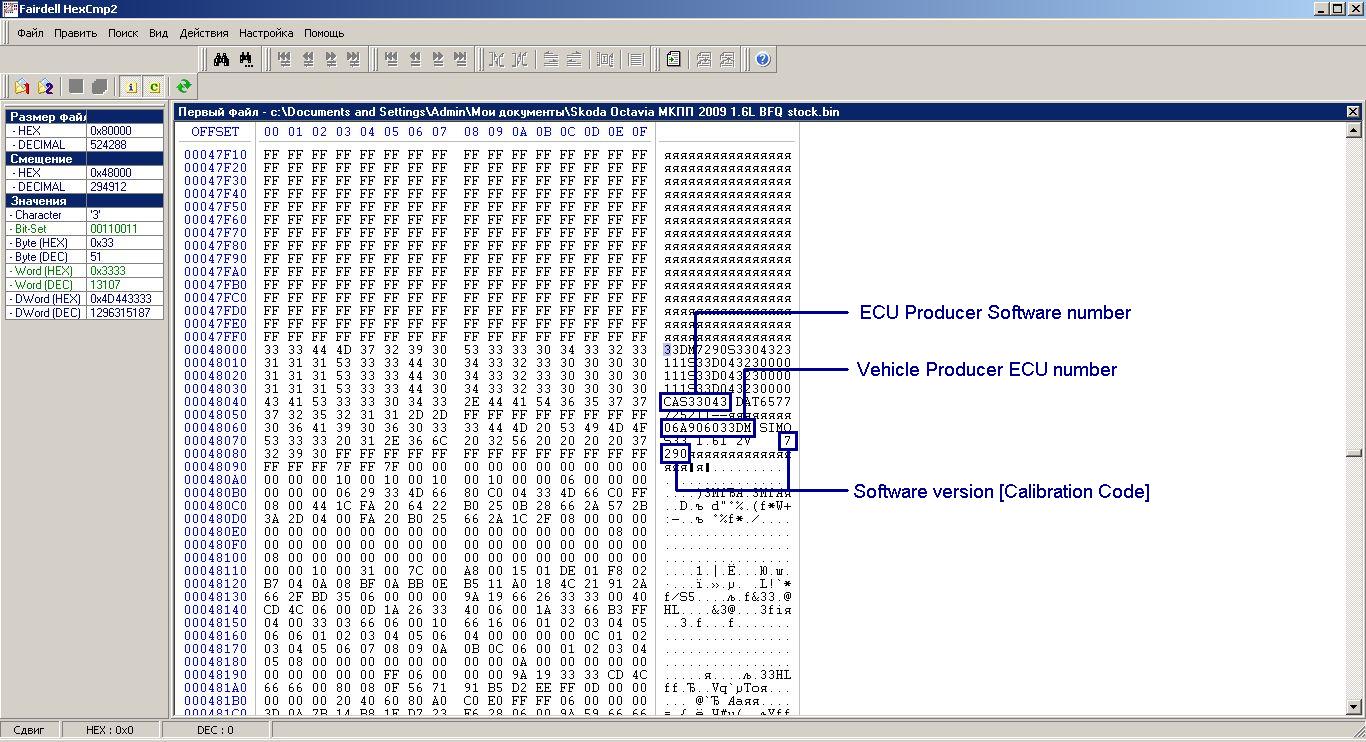

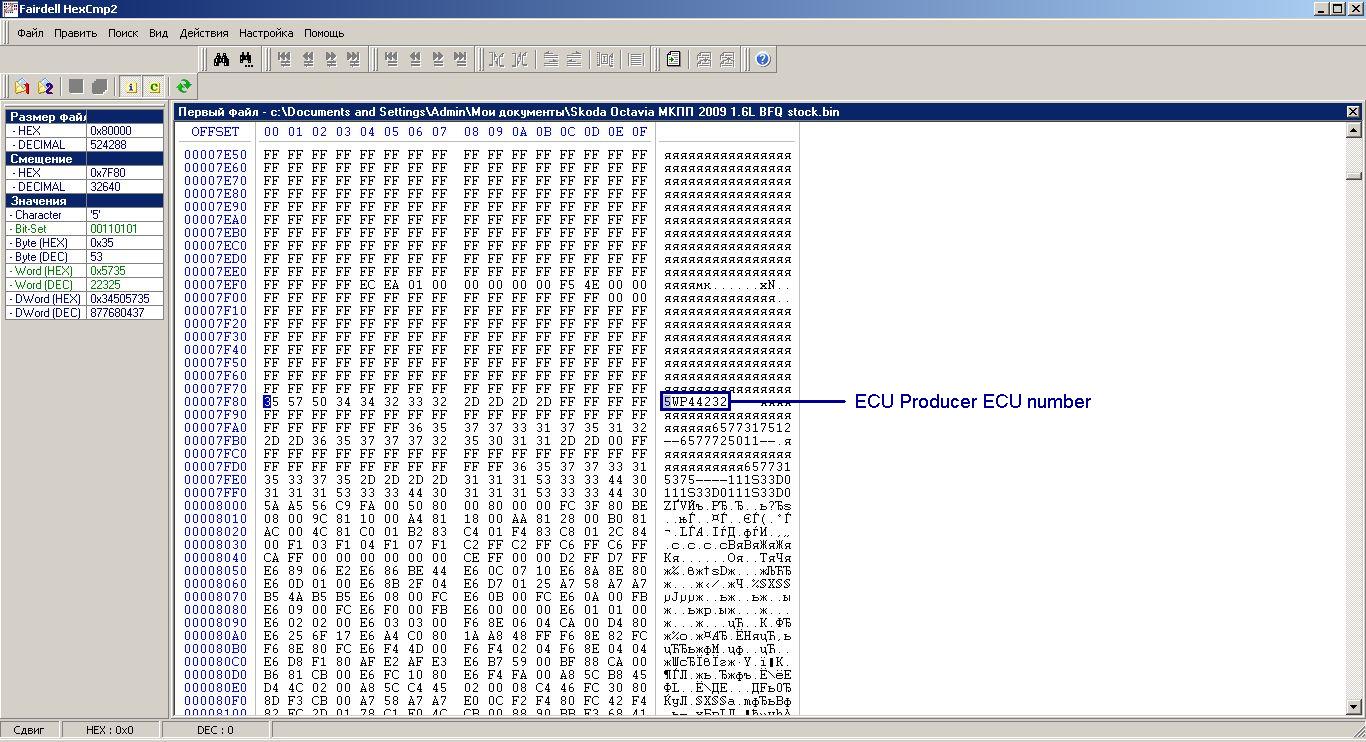

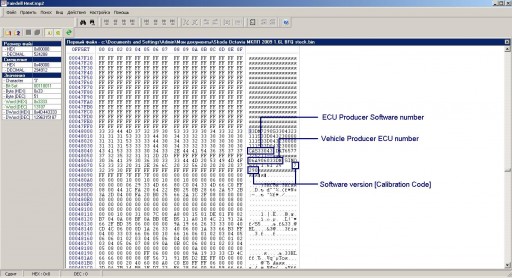

Что и где можно увидеть в прошивке блока Simos 3.3...



Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a содержимое прошивки



Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a содержимое прошивки

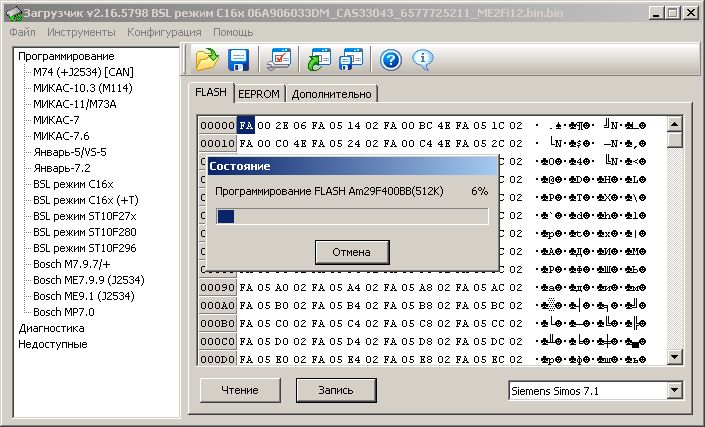

Скачиваем нужную нам, модифицированную прошивку и "заливаем" её в ЭБУ.



Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a запись модифицированной прошивки



Запись завершена, собираем блок и ставим его на место.

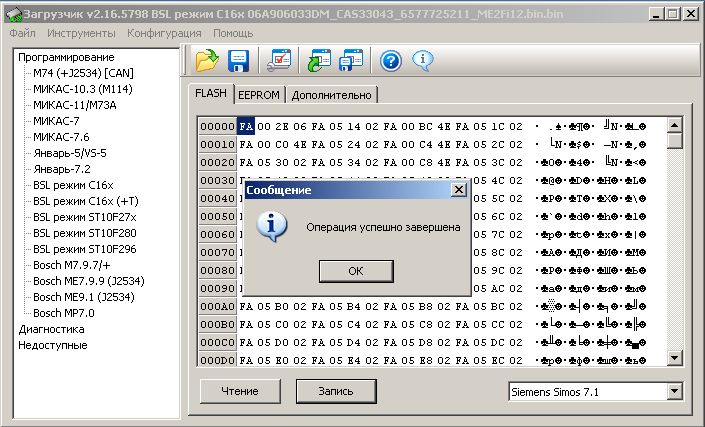

Skoda Octavia I 1.6L (BFQ) - Siemens Simos 3.3.a запись новой прошивки прошла успешно

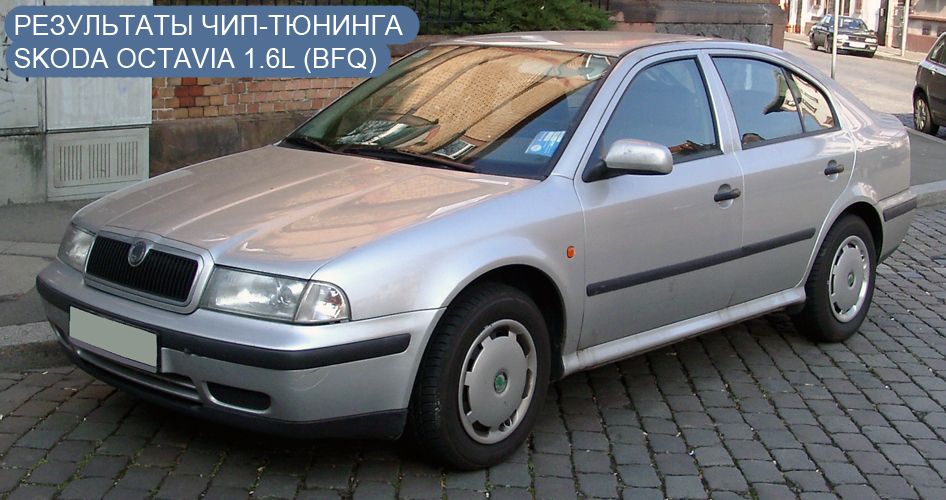

Результаты чип-тюнинга Skoda Octavia 1.6L



  • В электронный блок управления двигателя загружена оптимизированная, эластичная версия прошивки, с нормами токсичности ЕВРО2.
  • Загруженная версия прошивки позволяет полное удаление каталитического нейтрализатора, второго датчика кислорода, элементов системы ЕГР и системы ВВ. А также исключает возникновение ошибок, связанных с этими системами, в частности, ошибки 17831.



Работы были проведены с использованием программного обеспечения производства АРС ADACT, поэтому сертификат отправляется клиенту.

Skoda Octavia I 1.6L (BFQ) - Сертификат подлинности прошивки



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
