Во время проведения процедуры адаптации пневмоподвески, автомобиль должен находиться на ровной поверхности.
Пошаговая инструкция проведения адаптации пневмоподвески, на автомобилях концерна Volkswagen AG
1. Подключаем диагностический прибор VAG-COM к автомобилю, включаем зажигание или заводим двигатель, закрываем все двери.

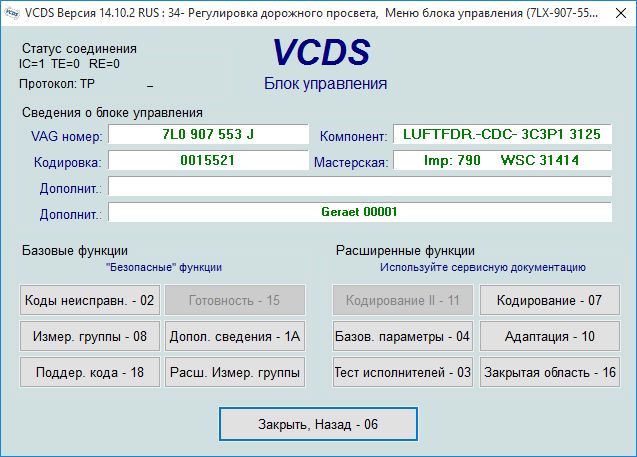

2. Заходим в 34-ый блок: 34 - Регулировка дорожного просвета. Нажимаем кнопку Закрытая область - 16.

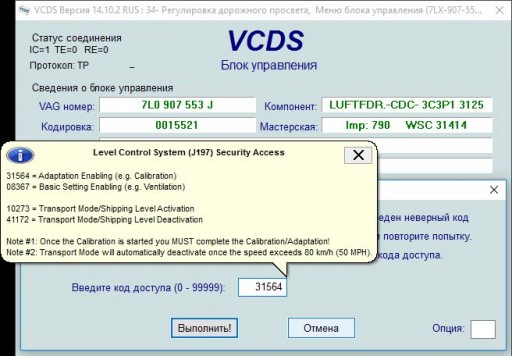

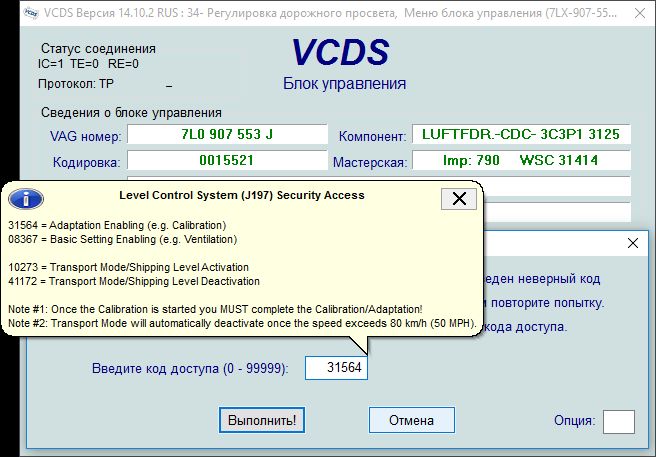

3. Вводим значение 31564 и нажимаем Выполнить!
Ознакомительная информация. Оригинал текста и его примерный перевод.
Level Control System (J197) Security Access
- 31564 = Adaptation Enabling (e.g. Calibration)
- 08367 = Basic Setting Enabling (e.g. Ventilation)
- 10273 = Transport Mode/Shipping Level Activation
- 41172 = Transport Mode/Shipping Level Deactivation
Note #1: Once the Calibration is Started you MUST complete the Calibration/Adaptation!
Note #2: Transport Mode will automatically deactivate once the speed exceeds 80km/h (50MPH)
Система регулировки дорожного просвета (J197) Безопасность доступа
- 31564 = Включение Адаптации (например, Калибровка)
- 08367 = Включение Основных настроек (например, Продувка)
- 10273 = Режим Транспортировки / Активация
- 41172 = Режим Транспорт / Деактивация
Примечание # 1: После запуска процедуры калибровки вы должны довести её до конца, не прерывая!
Примечание # 2: Режим транспортировки автоматически отключится, как только скорость автомобиля превысит 80 км/ч (50 миль в час)

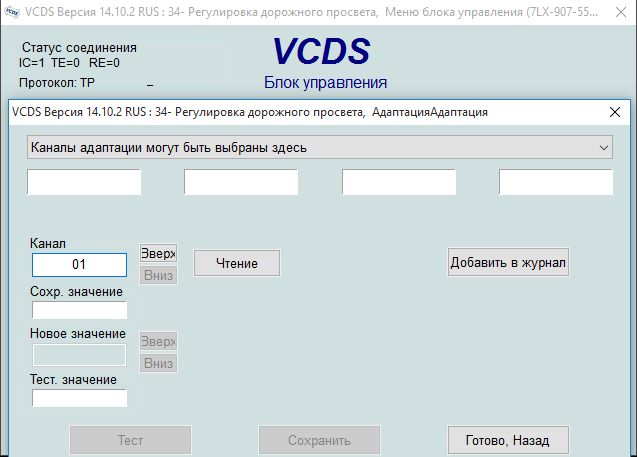

4. Нажимаем кнопку Адаптация - 10. Откроется следующее окно.

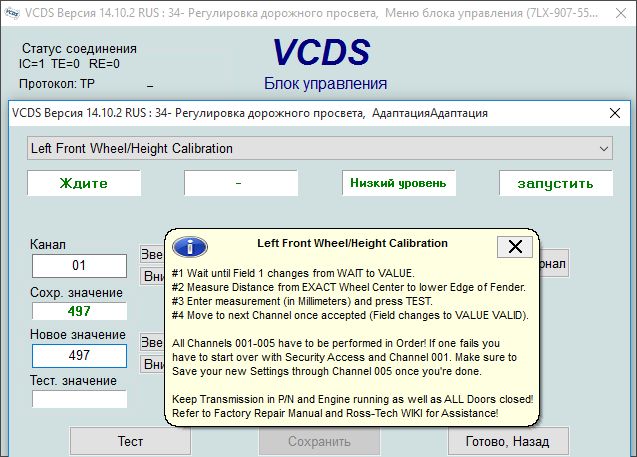

5. Канал 01. Нажимаем Читать, появляется Сохранённое значение 497 - это расстояние в миллиметрах от центра колеса до края арки. В этот момент пневмоподвеска оживёт, компрессор начнёт накачивать воздух в систему, затем спускать. Ничего предпринимать не нужно, ждём пока автомобиль выровняется.
Ознакомительная информация. Оригинал текста и его примерный перевод.
Left Front Wheel/Height Calibration
- #1 Wait until Field 1 changes from WAIT to VALUE
- #2 Measure Distance from EXACT Wheel Center to lower Edge of Fender.
- #3 Enter measurement (in Millimeters) and press TEST
- #4 Move to next Channel once accepted (Field changes to VALUE VALID).
All Channels 001-005 have to be performed in Order! If one fails you have to start over with Security Access and Channel 001. Make Sure to Save your new Settings through Channel 005 once you're done.
Keep Transmission in P/N and Engine running as well as ALL Doors closed! Refer to Factory Repair Manual and Ross-Tech WIKI for Assistance!
Калибровка высоты, со стороны левого переднего колеса
- # 1 Подождите, пока Поле-1 изменяется со значения Подождите до какой-либо величины (числа)
- # 2 Измерьте расстояние от центра колеса до нижнего края арки крыла.
- # 3 Введите измеренную величину (в миллиметрах) и нажмите кнопку Тест
- # 4 Перейдите к следующему каналу, после его сохранения текущего канала.
Все Каналы 001-005 должны быть выполнены по порядку! Если по какой-либо причине процедура не удалась, вы должны начать с Безопасности доступа и Канала-001. Обязательно сохраните новые настройки через Канал-005, по окончанию ввода данных.
Установите рычаг КПП в положение P или N, запустите двигатель, и закройте все двери! Обратитесь к руководству по ремонту и Ross-Tech WIKI, для помощи!
6. Измеряем реальное расстояние от центра переднего левого колеса, до края арки. Получившееся значение вводим в окно Новое значение.

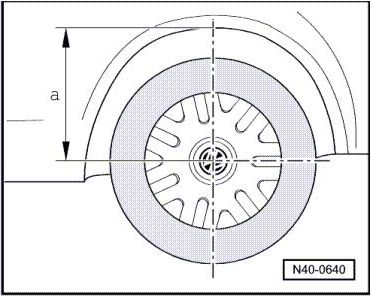

Установочную высоту -a- измеряют по вертикали от края крыла или от края боковины, до середины колеса. Номинальные значения указаны в программе диагностики.
Значения высоты -а- для VW Touareg (7L):
- Standard: 497мм - передняя ось, 502мм - задняя ось;
- Offroad: 522мм - передняя ось, 527мм - задняя ось.

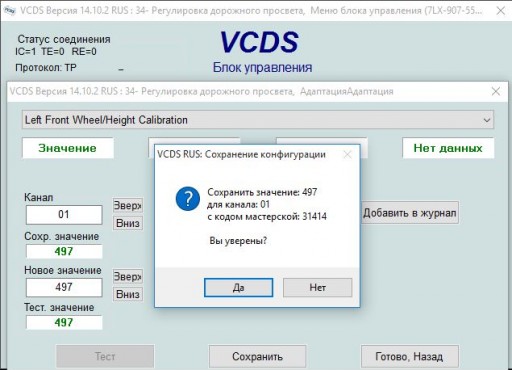

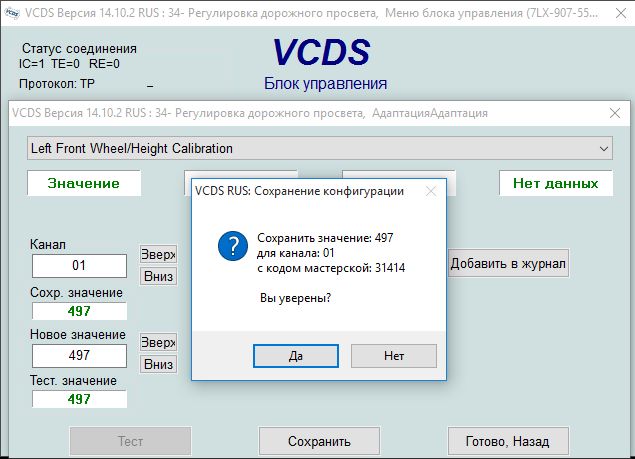

7. Жмём кнопку Тест, затем Сохранить и на вопрос Вы уверены? отвечаем Да.
8. Повторяем пункты 5 - 7 для второго, третьего и четвёртого каналов. Канал 02 - Правое переднее колесо, Канал 03 - Левое заднее, Канал 04 - Правое заднее.

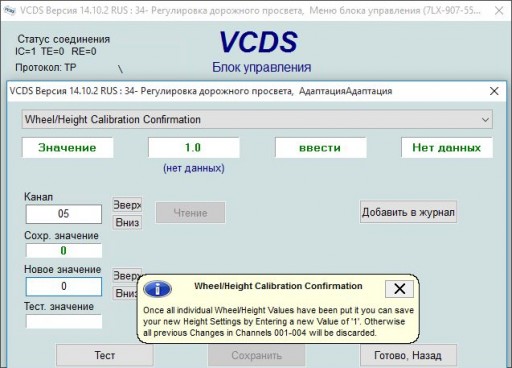

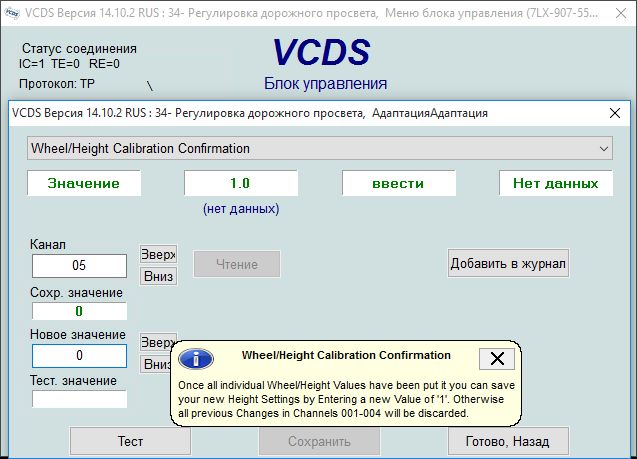

9. После того как, все значения расстояний внесены. Выбираем Канал - 05.
Ознакомительная информация. Оригинал текста и его примерный перевод.
Wheel/Height Calibration Confirmation
Once all individual Wheel/Height Values have been put it you can save your new Value of "1". Otherwise oll previous Changes in Channels 001-004 will be discarded.
Подтверждение ввода данных для калибровки высоты
После того, как все измеренные значения были прописаны, нужно сохранить новое значение "1". В противном случае все предыдущие изменения в каналах 001-004 будут сброшены.

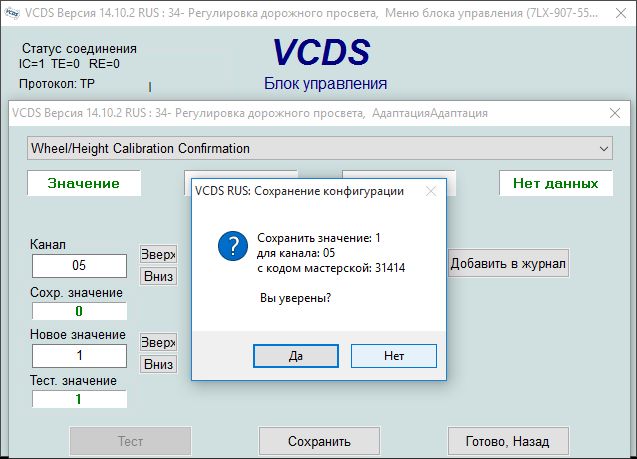

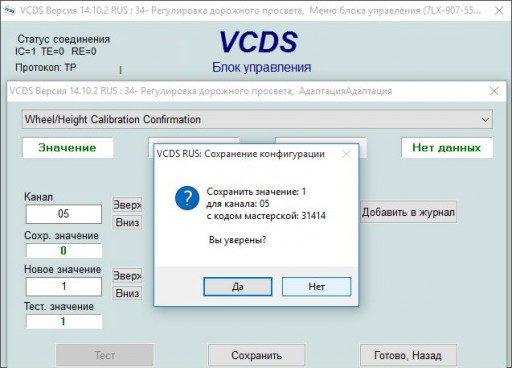

10. В поле Новое значение вводим 1, нажимаем Тест - Сохранить - Да. На этом адаптация пневмоподвески завершена.
