Toyota RAV4 (3rd gen.) - Подключение сигнализации
Toyota RAV4 2008 года выпуска (третьего поколения, кузов XA30, с кнопкой Старт-Стоп). Подключение сигнализации, реализация функции автозапуска.
Выбор клиента:
Охранно-телематический комплекс StarLine с интеллектуальным автозапуском, несканируемым диалоговым кодом управления, интегрированным мультисистемным CAN-LIN.
Для обхода штатного иммобилайзера используется iDataLink Start IB - бесключевой обходчик иммобилайзера.
Точки и схемы подключения автосигнализации Starline и бесключевого обходчика iDataLink, на автомобиль Toyota RAV4

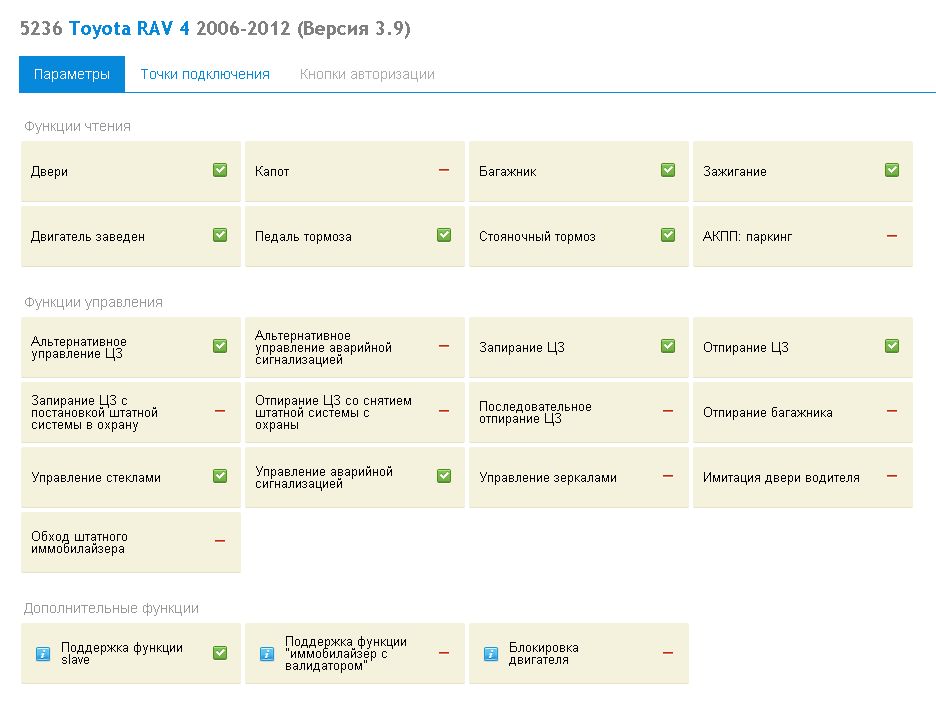

Автосигнализация StarLine c CAN+LIN интерфейсом. Функции чтения, функции управления и дополнительные функции для данного автомобиля.

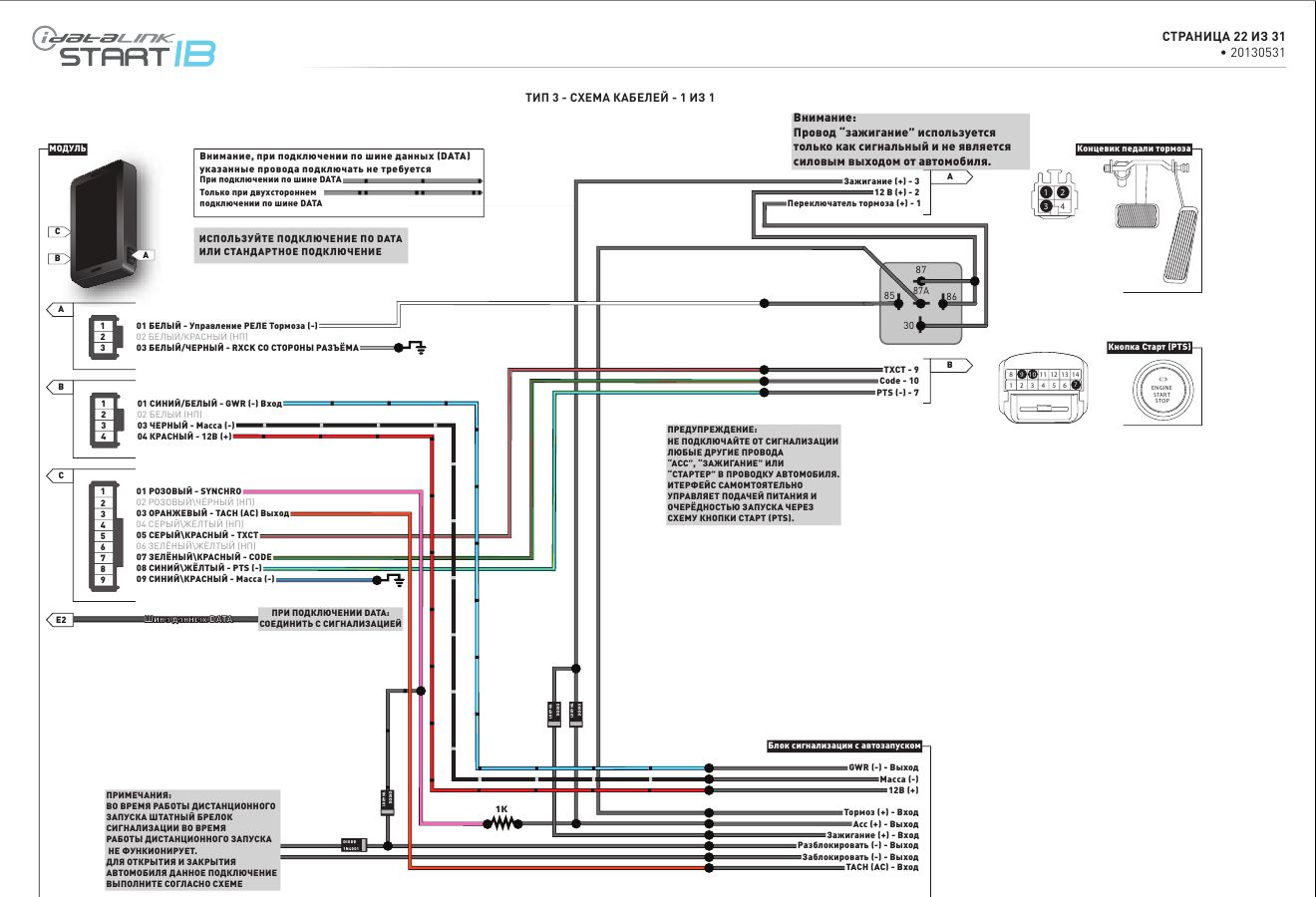

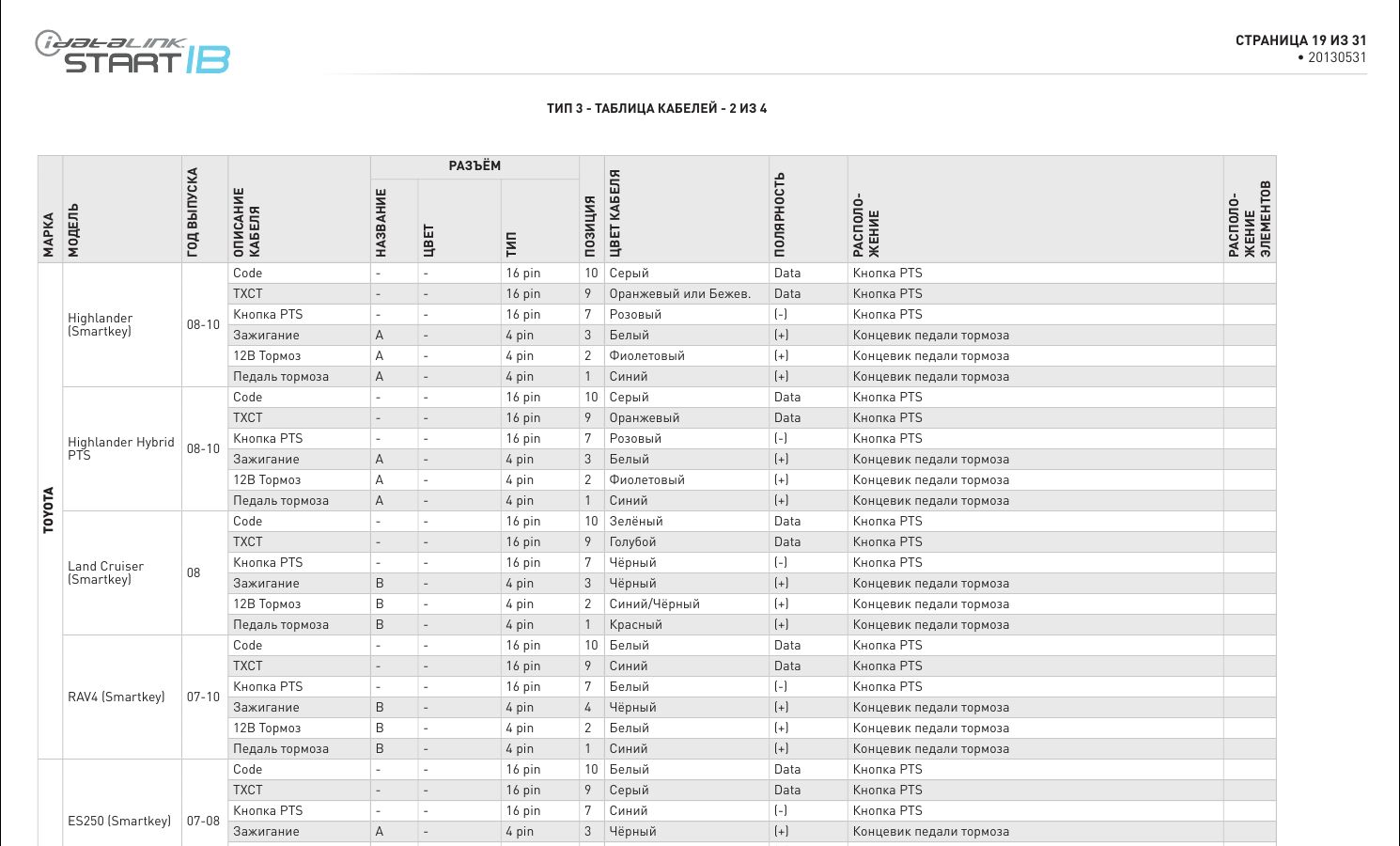

Бесключевой обходчик иммобилайзера iDataLink Start IB. Разъёмы, их распиновка и цвета проводов штатной электропроводки автомобиля. Схема подключения устройства.
ВАЖНО! Хоть автосигнализация Starline A93 CAN+LIN "видит" зажигание и тормоз по шине CAN, но при установке бесключевого обходчика iDataLink Start IB, следует подключать эти провода по аналогу! То есть подключение модуля обхода иммобилайзера, производим строго по схеме выше.
Вид и расположение разъемов в автомобиле Toyota RAV4, для подключения автосигнализации и бесключевого обходчика

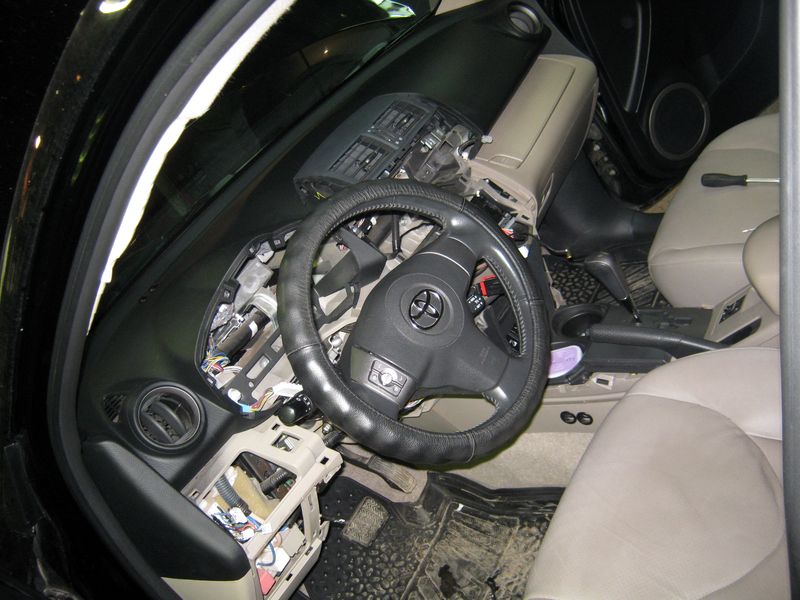

Для доступа к точкам подключения автосигнализации и модуля бесключевого обходчика иммобилайзера, необходимый минимум разбора салона автомобиля, показан на фото ниже.

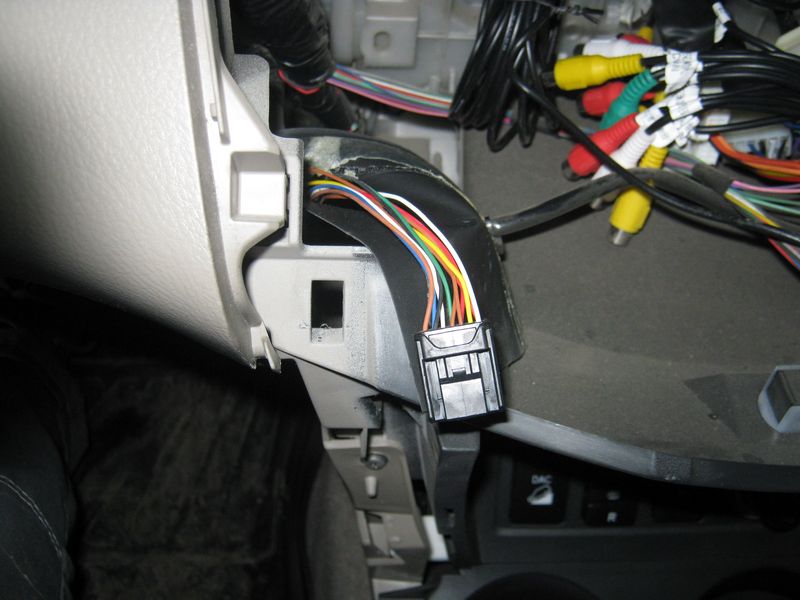

1. Разъём кнопки Старт-Стоп.
- 7 pin - Кнопка Push-To-Start (-) - Белый
- 9 pin - TXCT (Data) - Синий
- 10 pin - Code (Data) - Белый

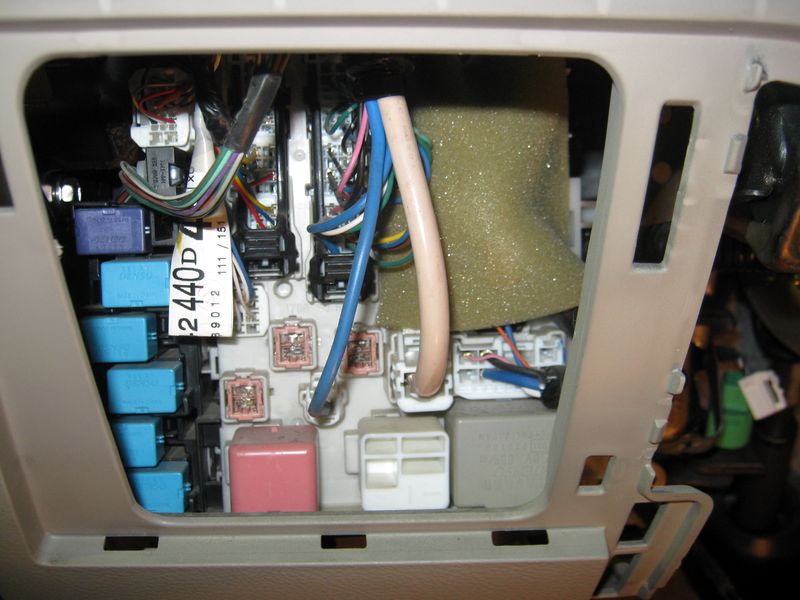

2. Разъём блока предохранителей (Body ECU)
На нижнем 1-pin разъёме, слева, можно подключить постоянное питание +12В:
- 1 pin - Питание (+12В) - Синий

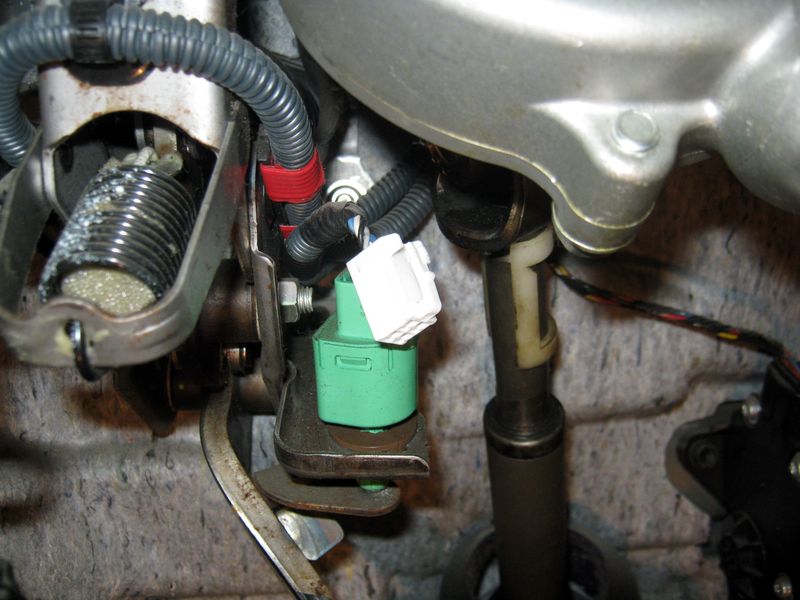

3. Разъём переключателя педали тормоза.
- 1 pin - Педаль тормоза (+) Синий
- 2 pin - +12В Постоянное (+) Белый
- 4 pin - +12В Зажигание (+) Чёрный

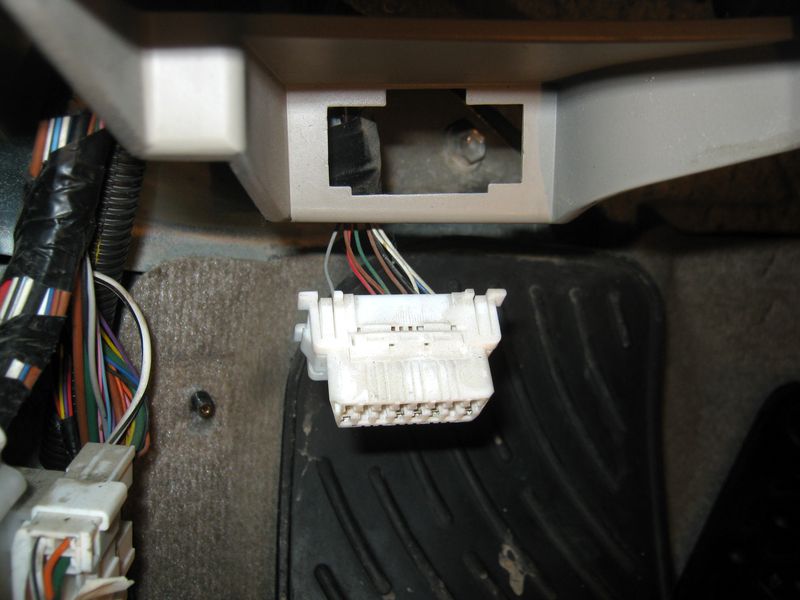

4. Разъём диагностический OBDII.
- 6 pin - CAN-High (Data) - Чёрный
- 14 pin - CAN-Low (Data) - Белый
Карты монтажа автосигнализаций, на автомобиль Toyota RAV4
Скачать полные инструкции и альтернативные карты монтажа, можно по ссылкам:
- Toyota RAV4 3rd Gen. - StarLine B94
- Toyota RAV4 3rd Gen. - Scher-Khan Magicar 8
- Toyota RAV4 3rd Gen. - iDataLink Start IB
