Chevrolet Cobalt - Подключение сигнализации

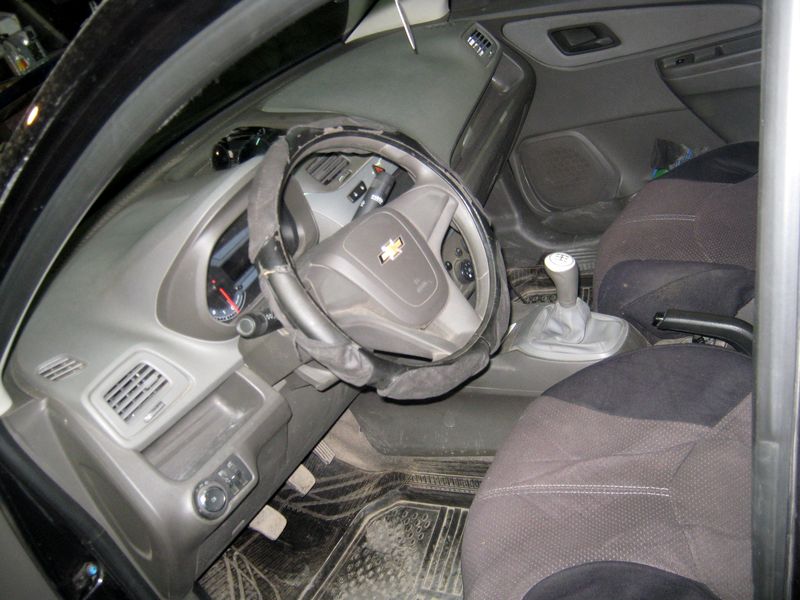

Chevrolet Cobalt 2013 года выпуска, с механической коробкой передач. Подключение сигнализации, реализация функции автозапуска.
Выбор клиента:
Охранно-телематический комплекс StarLine A93 с интеллектуальным автозапуском, несканируемым диалоговым кодом управления, интегрированным мультисистемным 2CAN.
Для обхода штатного иммобилайзера используется обходчик иммобилайзера Starline BP-03.
Точки и схемы подключения автосигнализации Starline A93, на автомобиль Chevrolet Cobalt

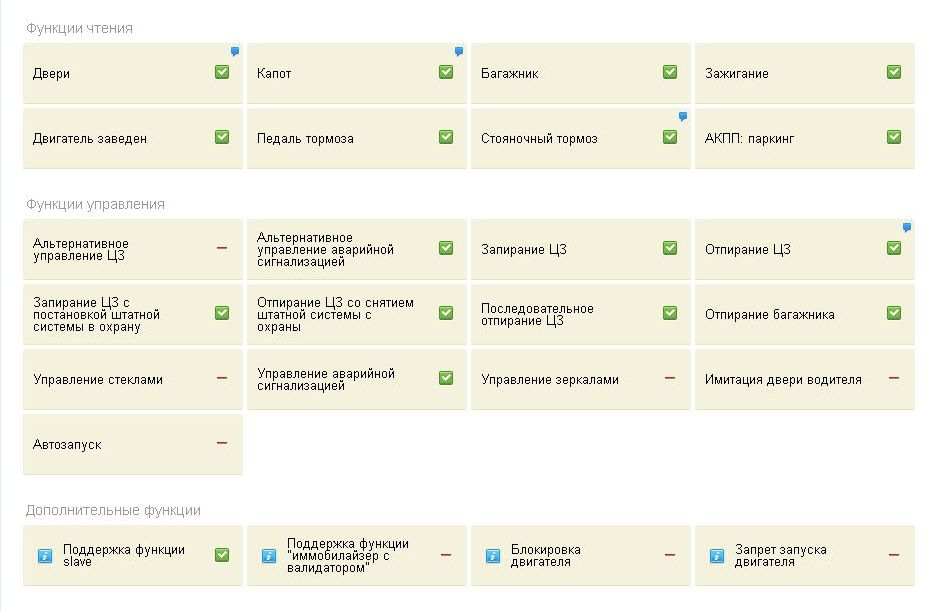

Автосигнализация StarLine A93 c 2CAN интерфейсом. Функции чтения, функции управления и дополнительные функции для данного автомобиля.
Сигнализация Starline c 2CAN интерфейсом, прекрасно "вяжется" с электроникой этого автомобиля и работает бесперебойно.
Вид и расположение разъемов в автомобиле Chevrolet Cobalt, для подключения автосигнализации

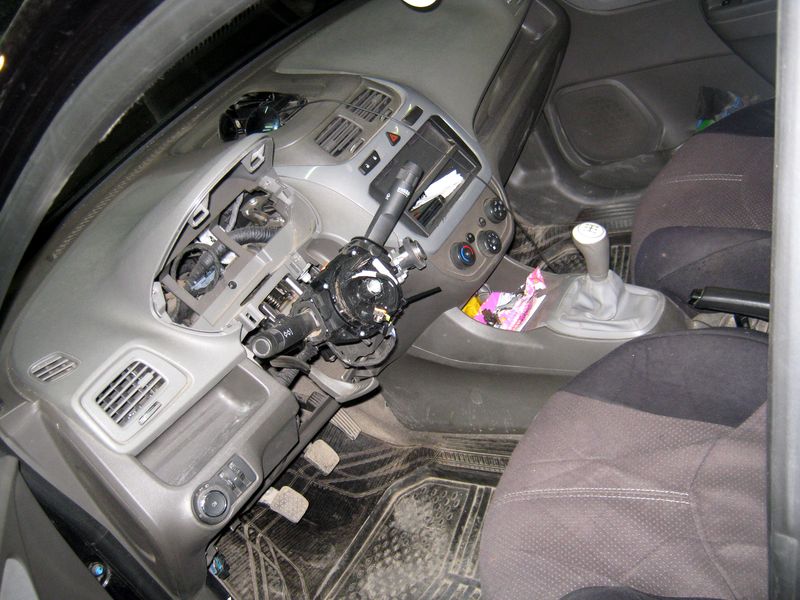

Необходимый минимум разбора салона автомобиля, для установки блоков сигнализации и обходчика штатного иммобилайзера, а также монтажа соединительных проводов, показан на фотографии ниже.

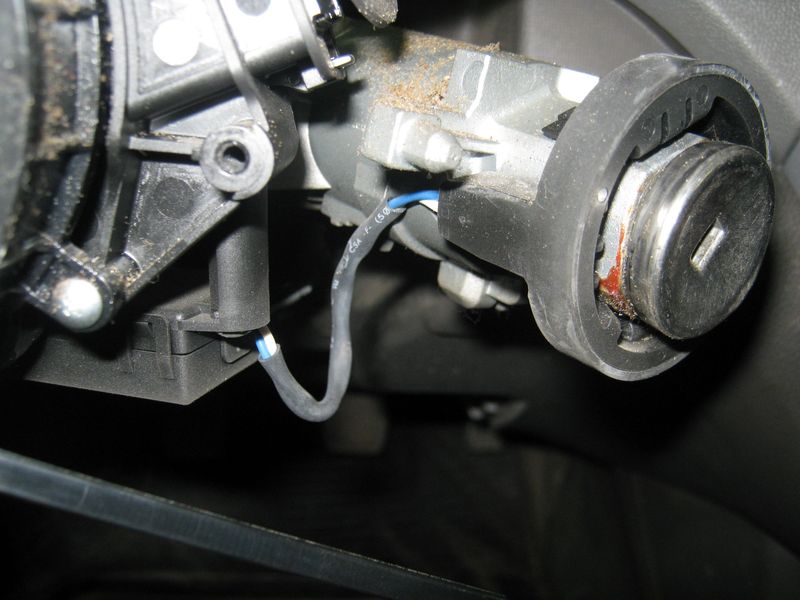

1. Провода штатной антенны иммобилайзера. Их можно использовать для подключения, в разрыв, обходчика Starline BP-03.

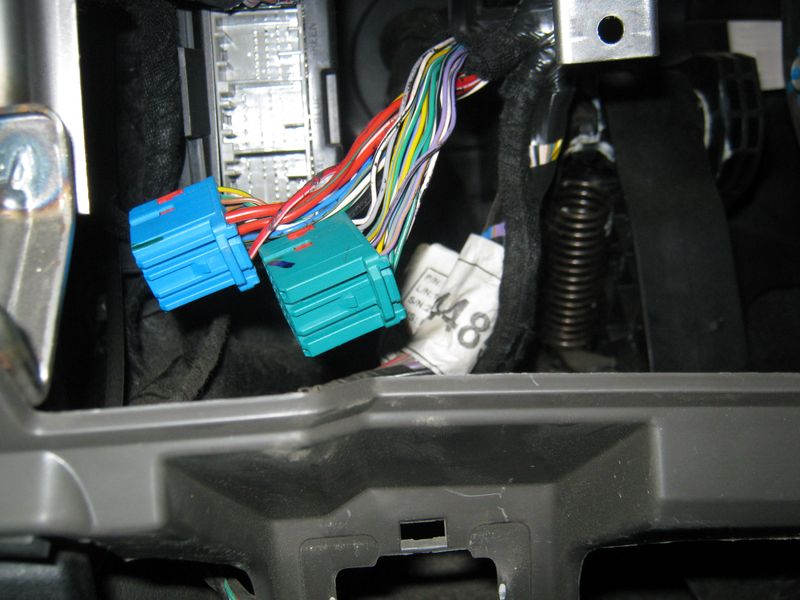

2. На разъёмах блока ВСМ, подключаются следующие провода:
Синий разъём
- Питание +12 - Красно-белый
- CAN-High A - Зелёный
- CAN-Low B - Белый
- CAN-High B - Синий
Зелёный разъём
- Аксессуары +12В - Фиолетово-жёлтый
- Зажигание +12В - Фиолетово-чёрный

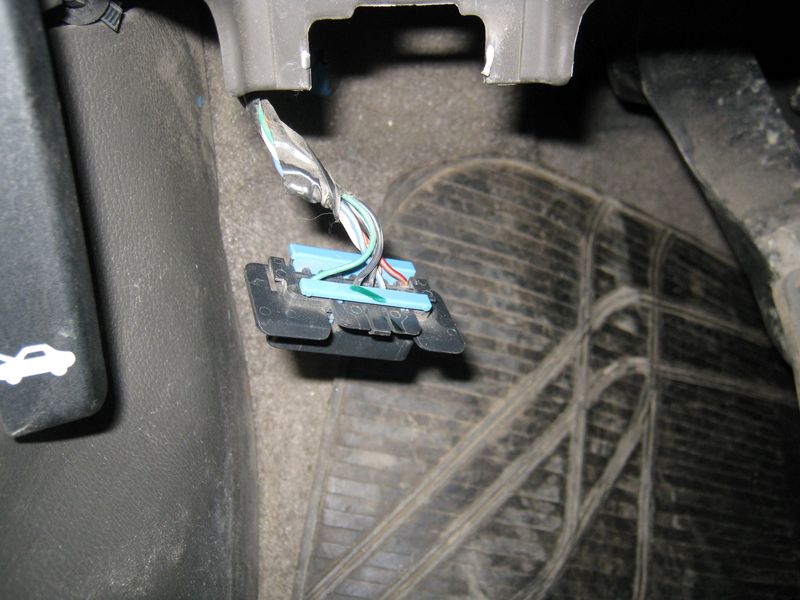

3. При желании, провода CAN-шины сигнализации, можно подключить на диагностическом разъёме OBD2. Цвет проводов такой же как и на блоке BCM.

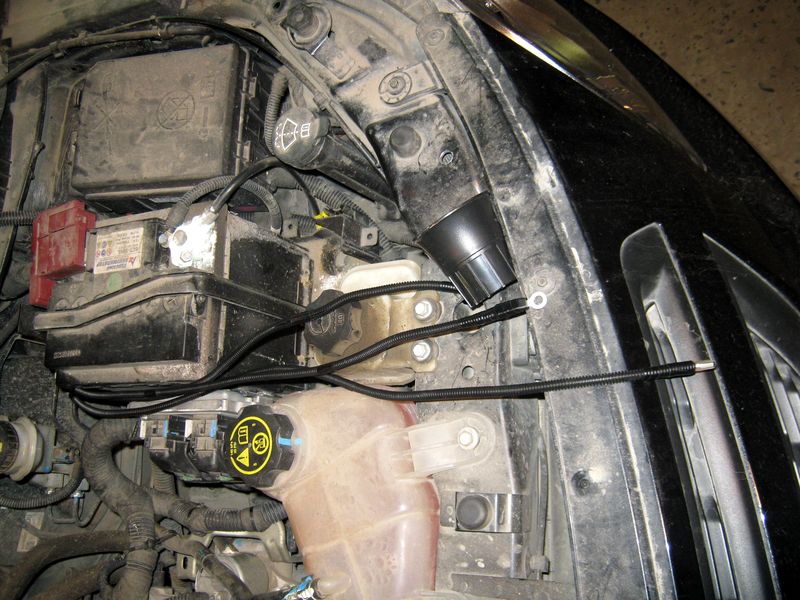

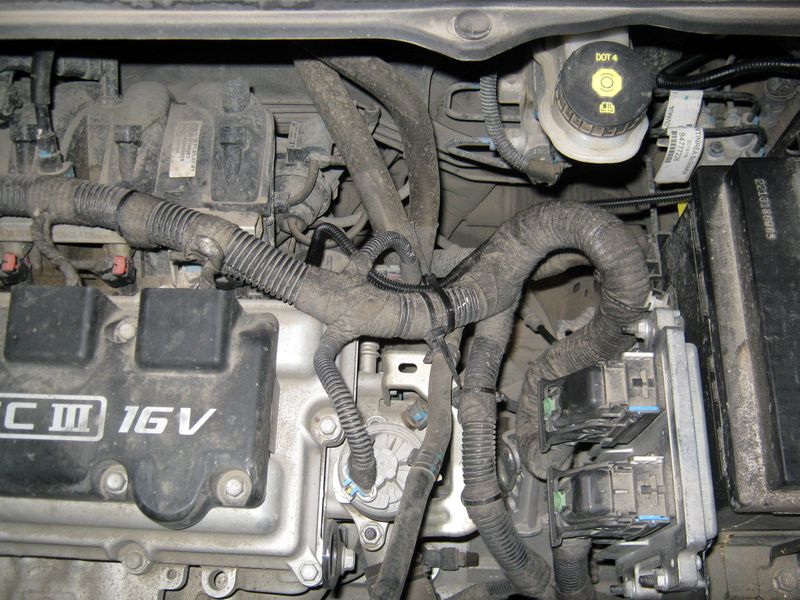

4. Провода на концевик капота, температурный датчик и сирену, выводим под капот и укладываем в гофру, для дополнительной защиты.

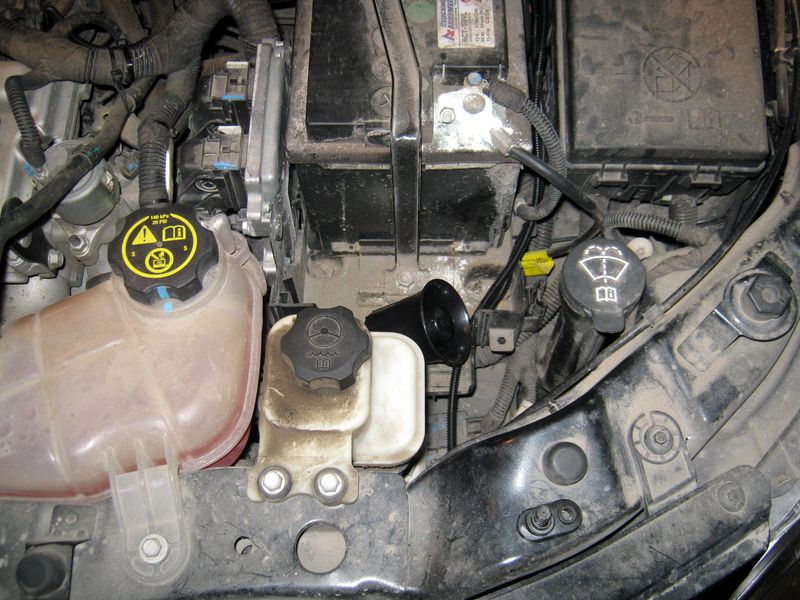

5. Крепим сирену, концевик капота и датчик. Жгуты пристёгиваем пластиковыми хомутами.
Как снять подушку безопасности водителя на Chevrolet Cobalt
Теперь некоторые рабочие моменты по разбору салона автомобиля, упущенные в доступных инструкциях из интернета.

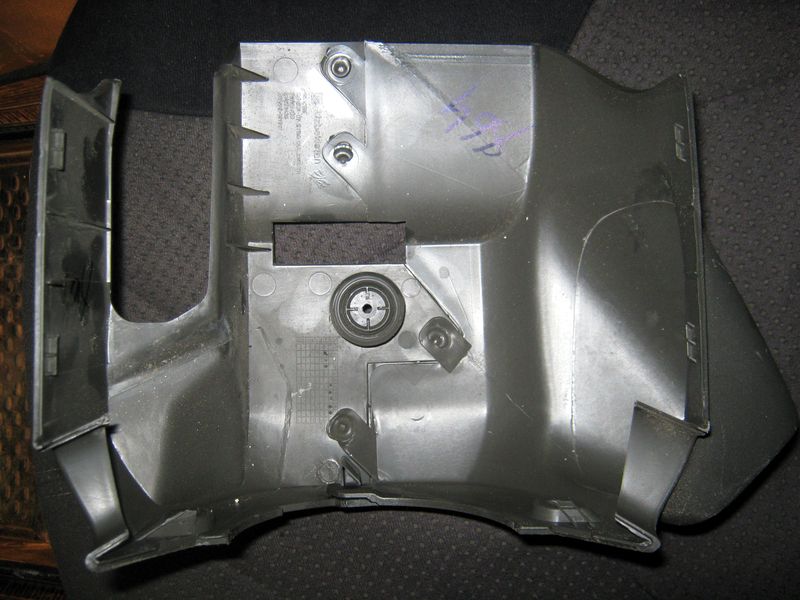

Для того, чтобы снять нижнюю часть рулевого кожуха, необходимо открутить руль. Вот так она выглядит...

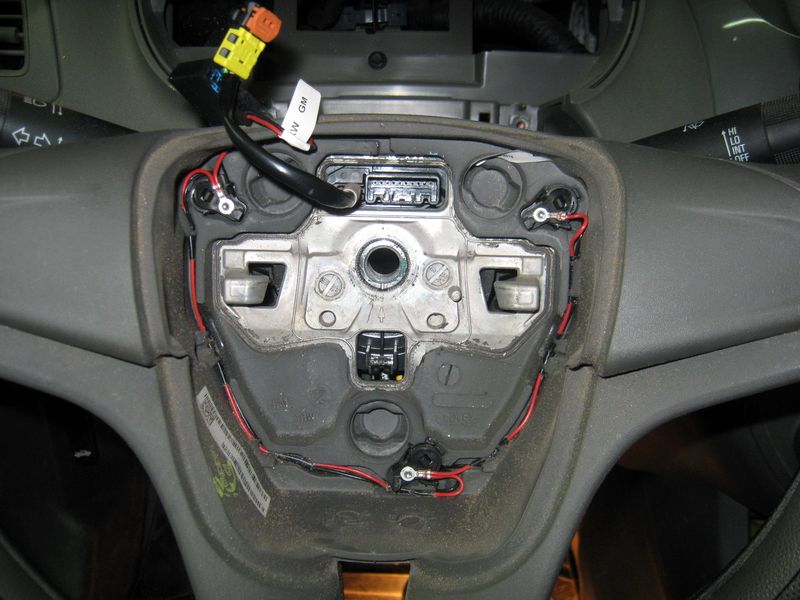

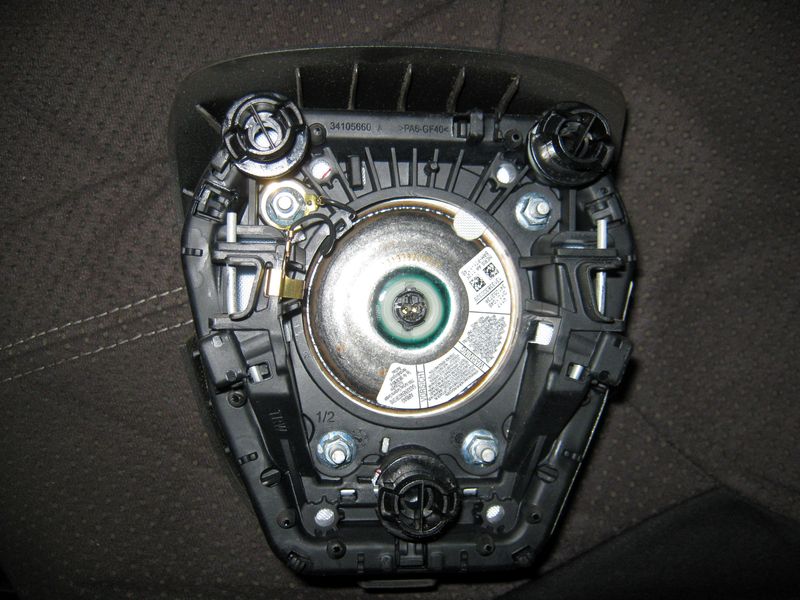

Для того чтобы снять рулевое колесо, нужно снять подушку безопасности водителя. Поворачиваем рулевое колесо из положения прямолинейного движения, на 90 градусов влево (вправо) и плоской отвёрткой, с обратной стороны руля пытаемся отогнуть пружины. На фото они видны на уровне разъёма НПБ, слева и справа.
Эти пружины и заходят за крепления расположенные на рулевом колесе, так же слева и справа от центра.
При желании, в интернете можно найти видео, снятия НПБ водителя на Chevrolet Cruze - аналогичное исполнение креплений.

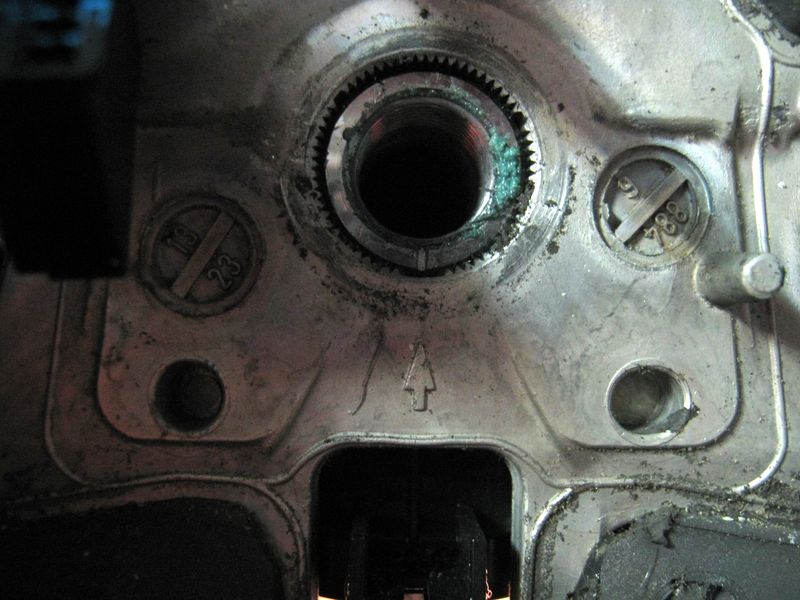

При снятии руля, колёса автомобиля устанавливаем в направлении прямолинейного движения (прямо). Обратите внимание на метки. По ним нужно установить руль при сборке автомобиля.

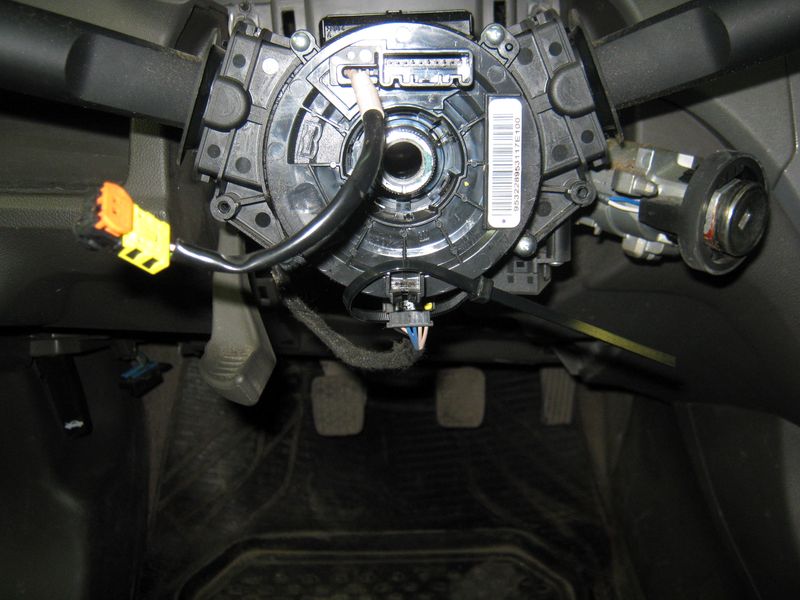

Как только сняли руль, либо снимаем шлейф, либо фиксируем его, чтобы избежать его проворачивание.
Карты монтажа автосигнализации, на автомобиль Chevrolet Cobalt
Скачать полные инструкции и альтернативные карты монтажа, можно по ссылкам:
По материалам сайтов:
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
