Программирование ключа/транспондера для Mercedes M-Class W163



Mercedes ML320 2000 года выпуска (АКПП, Левый руль, DAS). Все ключи были утеряны. Имеется чип PCF7935, который нам предстоит прописать в автомобиль.

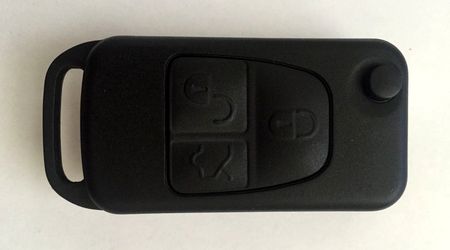

Mercedes M-Class W163 - Внешний вид ключа



У Mercedes M-Class в W163-ем кузове имеются проблемы со слётом ключей. Автомобиль перестаёт заводиться (не крутит стартер) и на панели приборов, при включении зажигания, появляется надпись Start Error.



Как подготовить чистый чип PCF7935 для программирования его в Мерседес, в кузове W163?

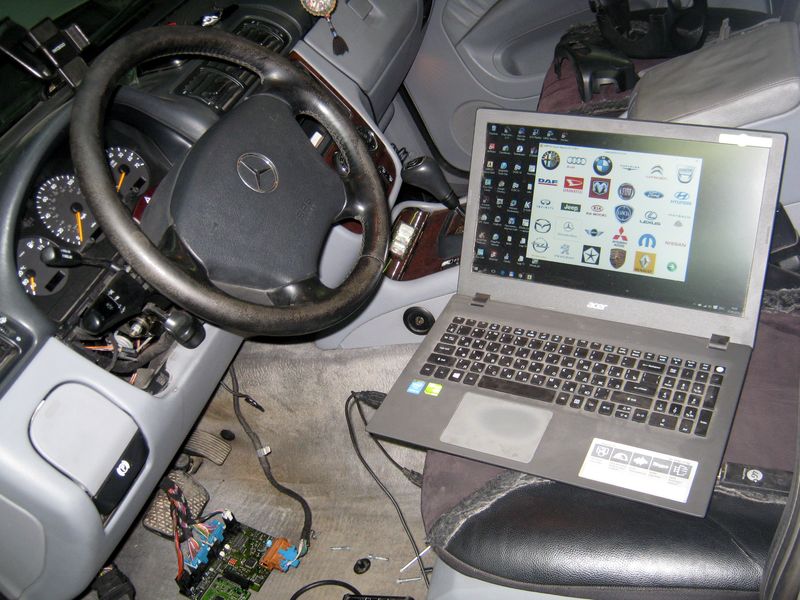

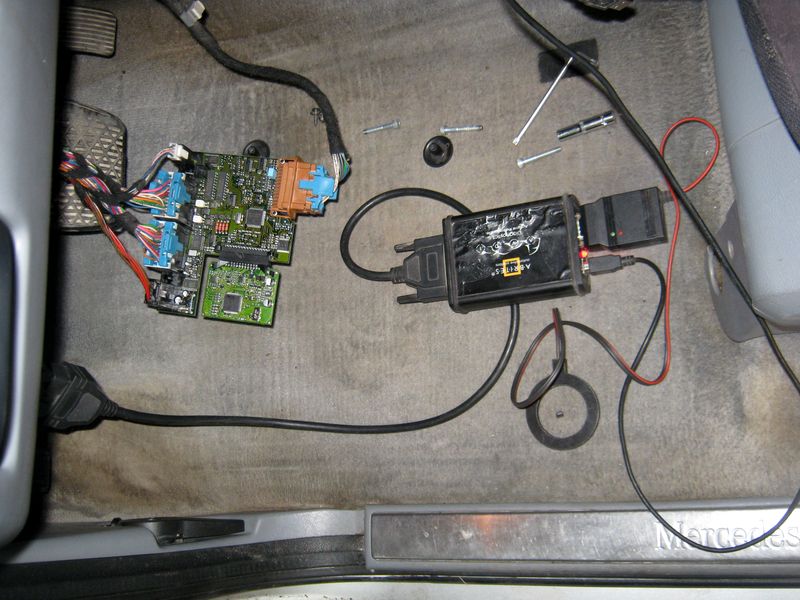

Для программирования нового чипа в систему иммобилайзера DAS (Drive Authorization System), мы используем диагностический прибор Abrites и Tag Key Programmer.



Mercedes M-Class W163 - Программирование чипа с помощью Abrites



Mercedes M-Class W163 - Прописка ключа в систему иммобилайзера DAS

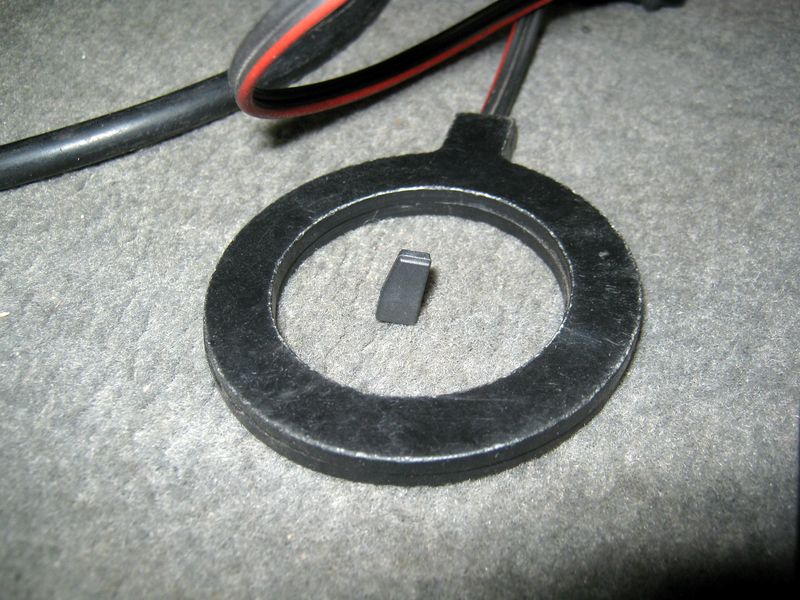

Располагаем наш чип-транспондер (PCF7935) в рамке антенны Tag Key Programmer'а.



Mercedes M-Class W163 - Чип PCF7935 расположен в рамке антенны Tag Key Programmer

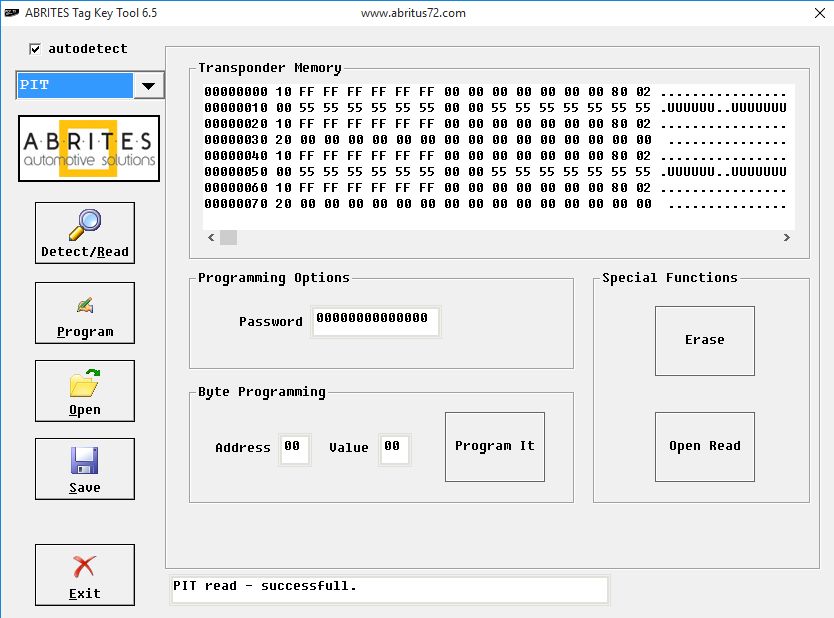

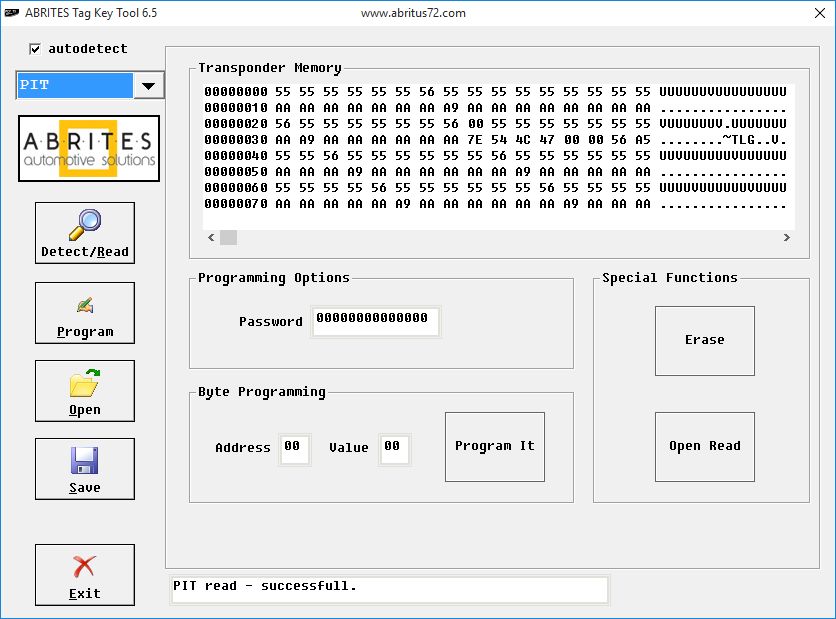

Считали данные с чистого чипа.



Mercedes M-Class W163 - Конфигурация дампа чистого транспондера PCF7935

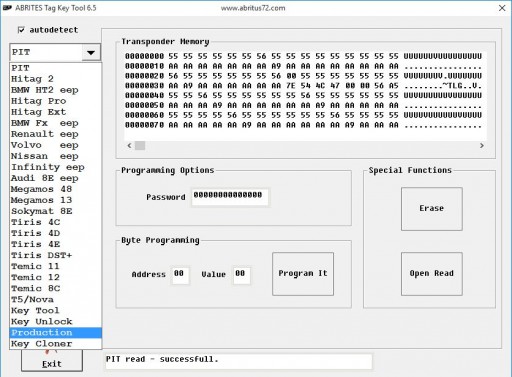

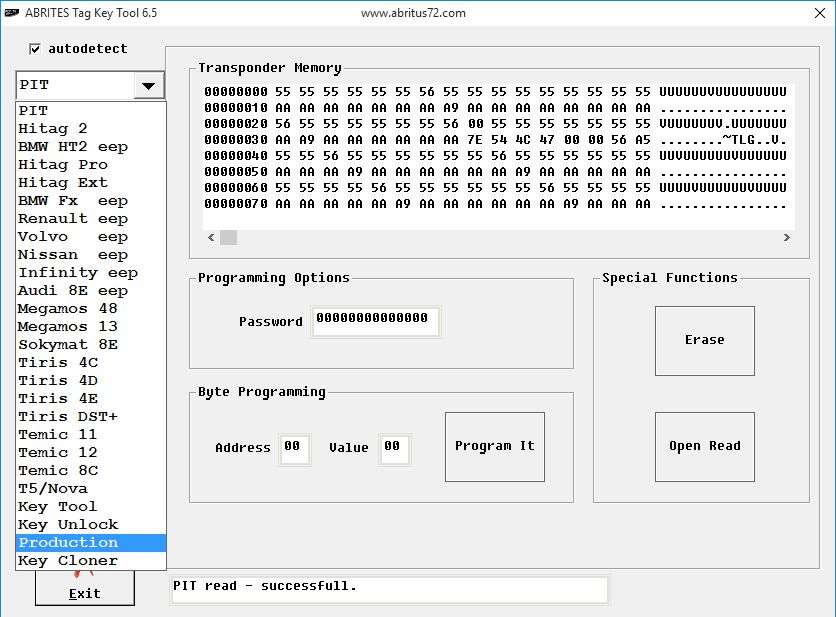

Дальше нам нужно подготовить наш транспондер PCF7935 под прописку в автомобиль. Выбираем в утилите Abrites TAG Key Tool выбираем пункт Production.



Mercedes M-Class W163 - Подготовка чипа для прописки в автомобиль

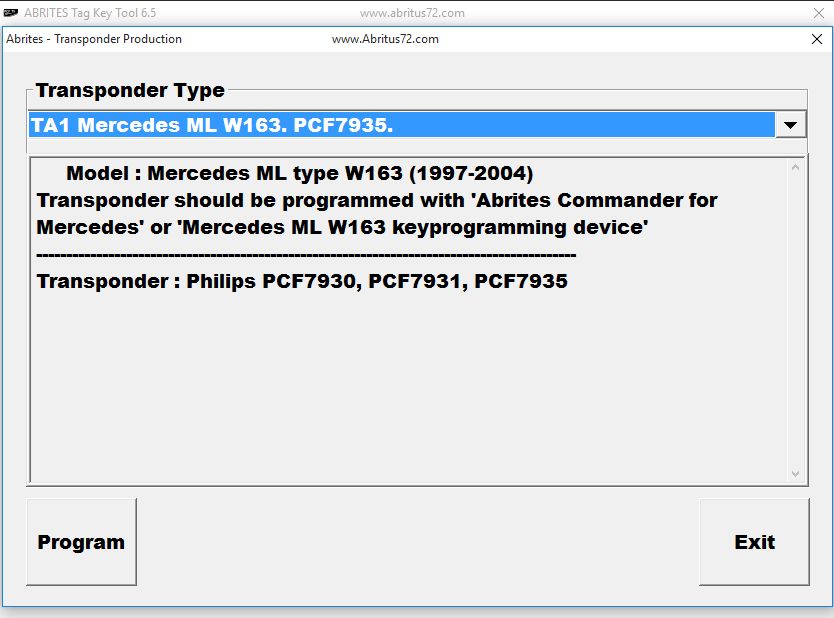

В поле Transponder Type выбираем пункт TA1 Mercedes ML W163. PCF7935.



Mercedes M-Class W163 - Процедура подготовки транспондера

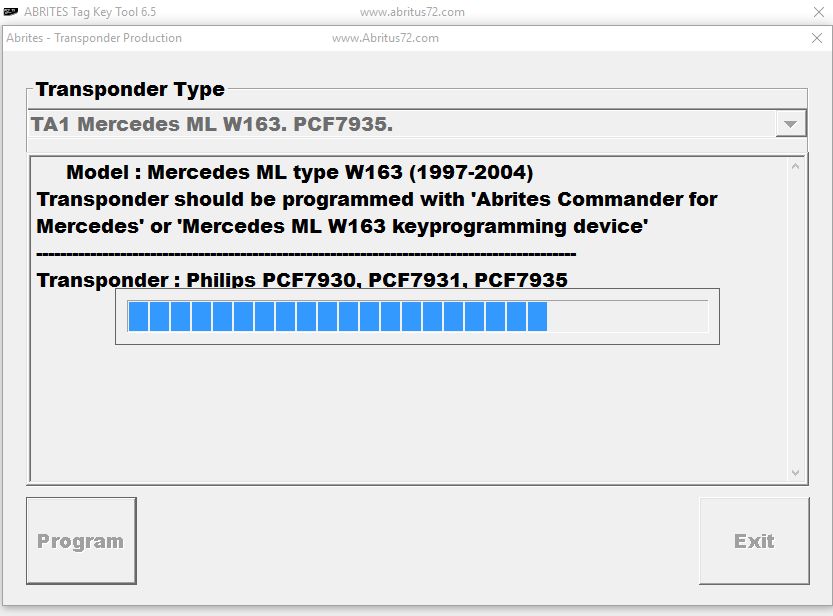

Нажимаем кнопку Program.



Mercedes M-Class W163 - Процесс подготовки транспондера

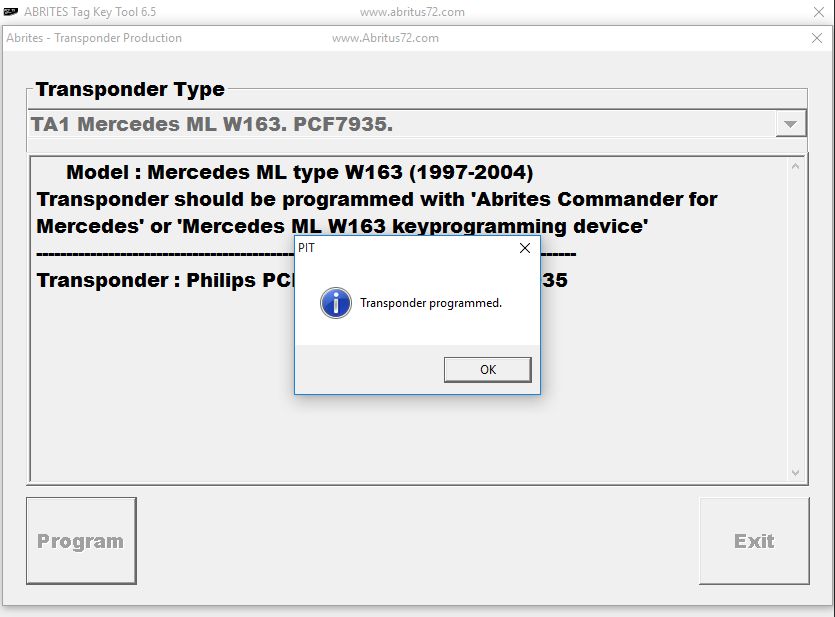

Подготовка чипа завершена Transponder Programmed.



Mercedes M-Class W163 - Подготовка транспондера завершена

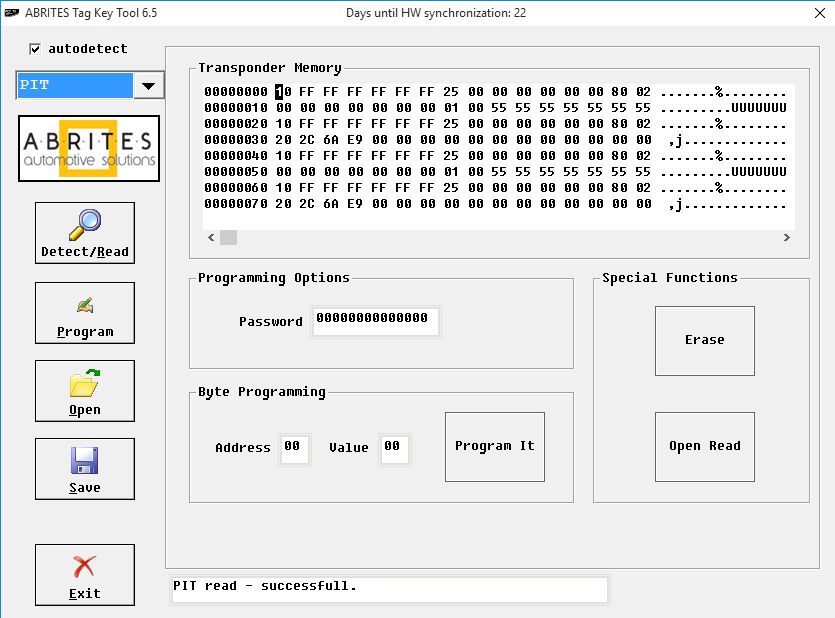

Считали данные с подготовленного чипа.



Mercedes M-Class W163 - Конфигурация дампа подготовленного транспондера



Как прописать подготовленный чип в систему DAS, автомобиля Mercedes ML320 W163?

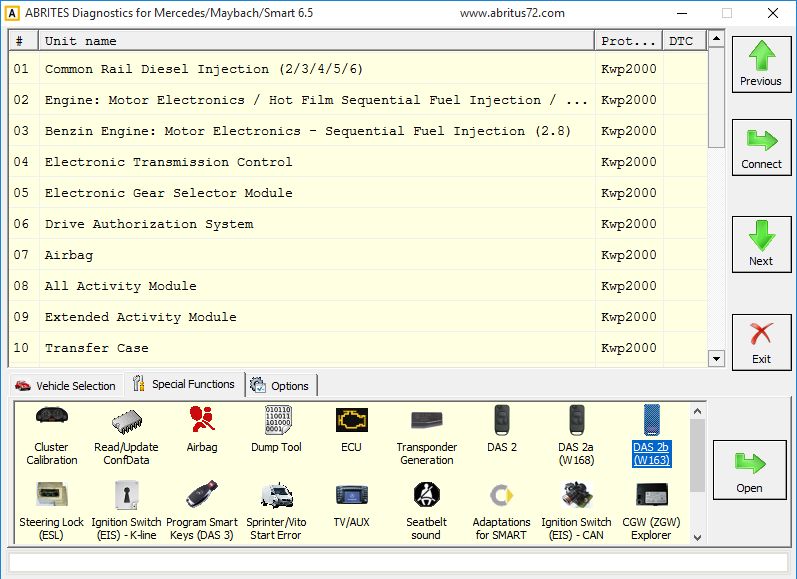

Включаем зажигание, ключом с новым (подготовленным) транспондером. Далее, в утилите Abrites Diagnostics for Mercedes выбираем DAS 2b (W163).



Mercedes M-Class W163 - Процесс программирования подготовленного чипа, в DAS

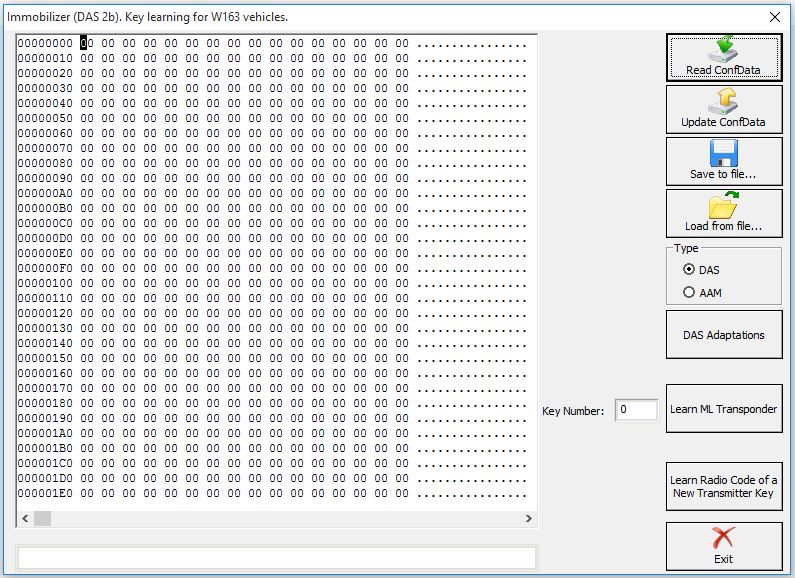

В открывшемся окне, выбираем пункт Type: DAS и нажимаем кнопку Read ConfData.



Mercedes M-Class W163 - Процесс программирования подготовленного чипа, в DAS

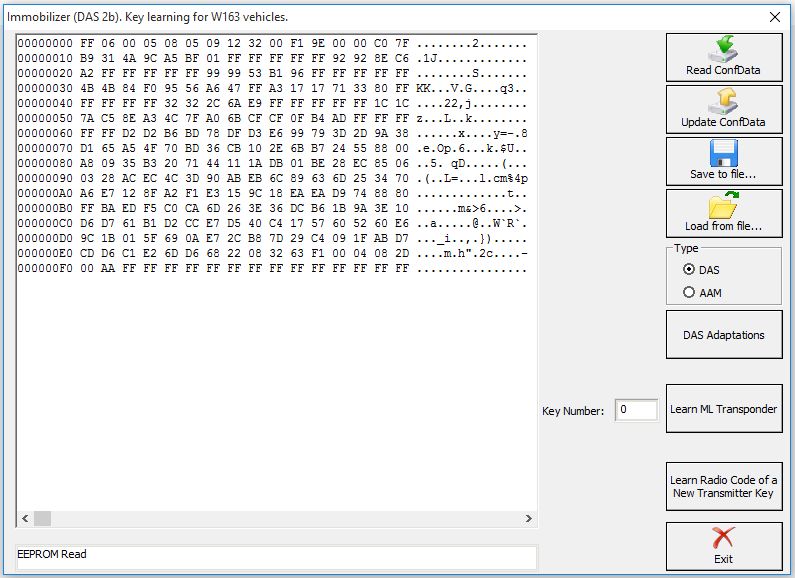

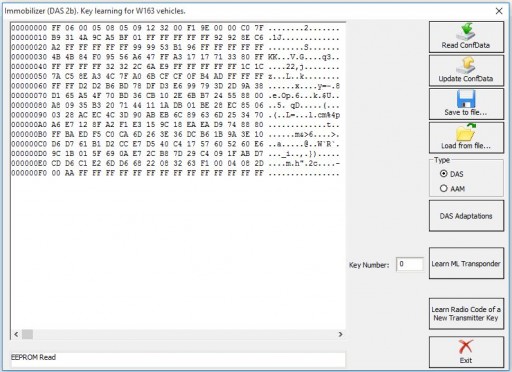

Дамп eeprom прочитан, сохраняем его.



Mercedes M-Class W163 - Процесс программирования подготовленного чипа, в DAS

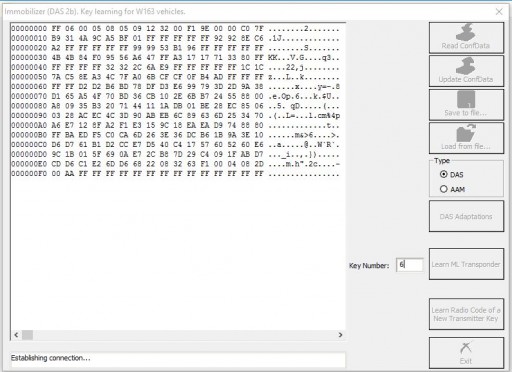

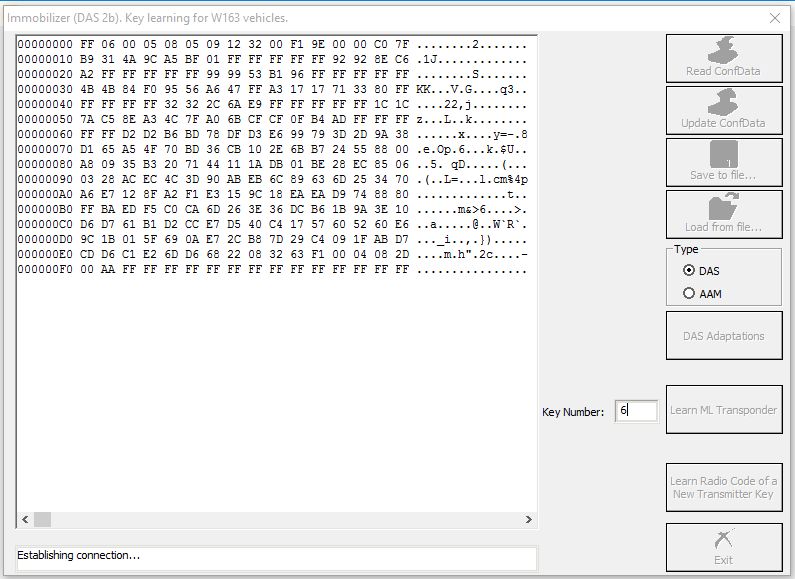

Теперь в поле Key number, ставим под каким номером будет наш новый ключ. Число от 1 до 8. И нажимаем кнопку Learn ML Transponder.



Mercedes M-Class W163 - Процесс программирования подготовленного чипа, в DAS

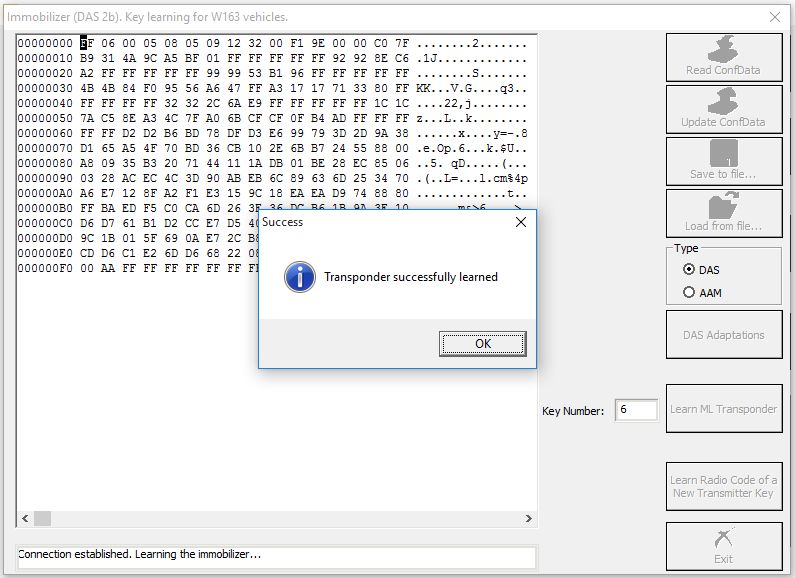

Появилось окошко с надписью Transponder successfully learned, значит запись чипа успешно завершена.



Mercedes M-Class W163 - Процесс программирования подготовленного чипа, в DAS

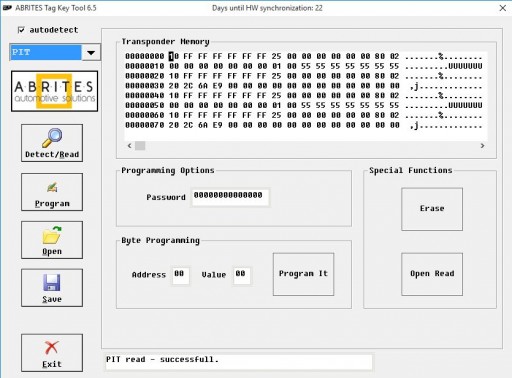

Считываем данные с, прописанного в автомобиль, чипа.



Mercedes M-Class W163 - Конфигурация дампа прописанного в автомобиль транспондера

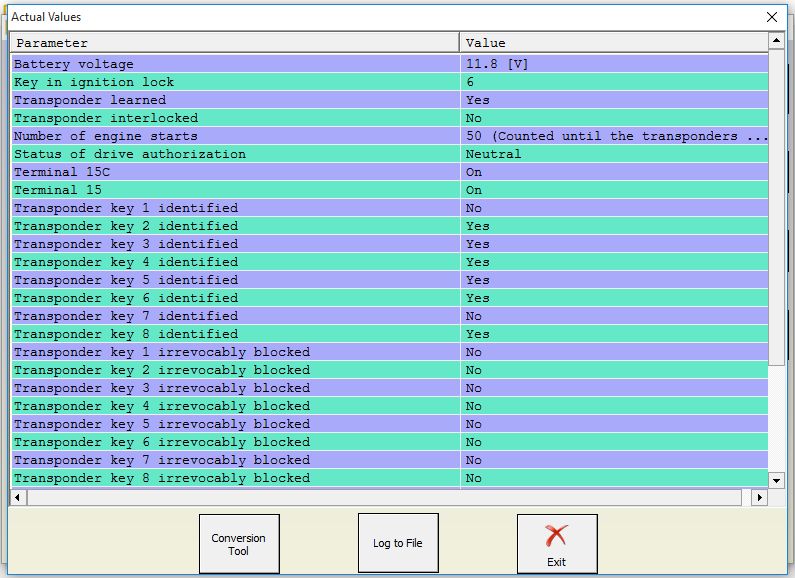

Включаем зажигание ключом с новым чипом, надпись Start Error исчезла. Новый ключ прописан в шестую ячейку.



Mercedes M-Class W163 - Новый ключ прописан в шестой ячейке DAS





Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
