Программирование ключа/транспондера для автомобиля Renault Fluence

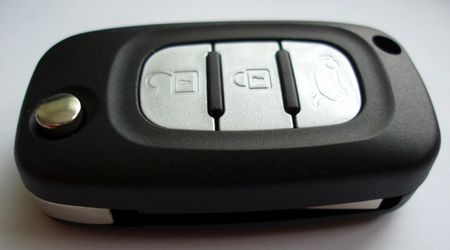

Renault Fluence 2013 года выпуска (МКПП, Левый руль). Имеется ключ, который нам предстоит прописать в автомобиль.
Если оригинальный ключ отсутствует, можно использовать подготовленный транспондер PCF7936.Этот чип может использоваться только на автомобилях с обычным ключом. На автомобилях с ключ-картами, транспондер PCF7936 не пропишется.
Как считать прошивку с BCM автомобиля Renault Fluence

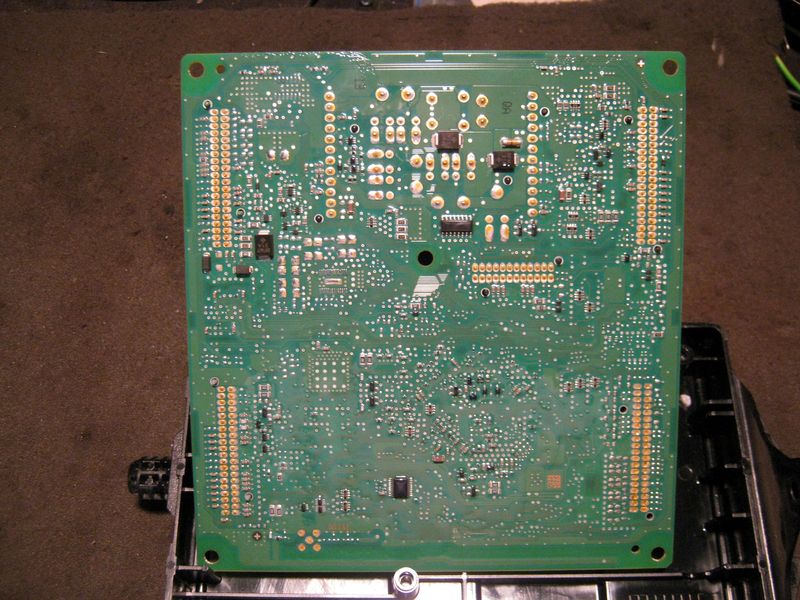

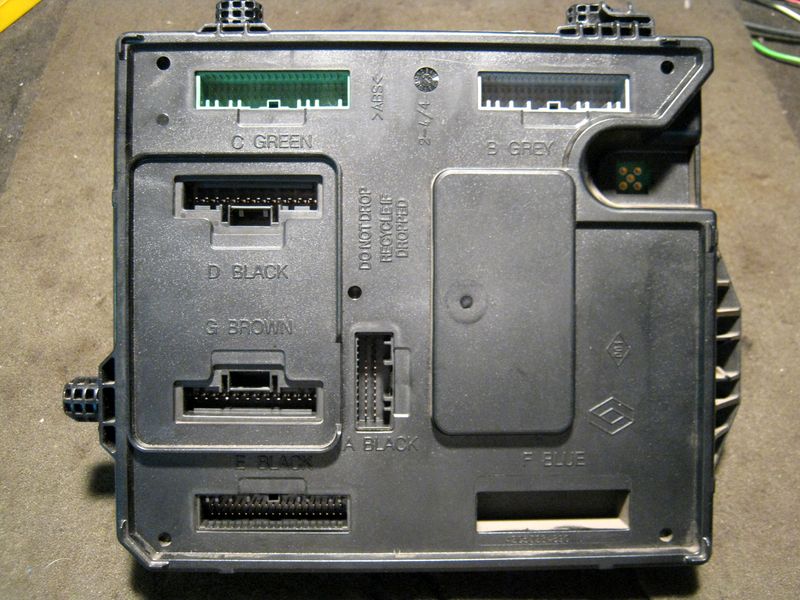

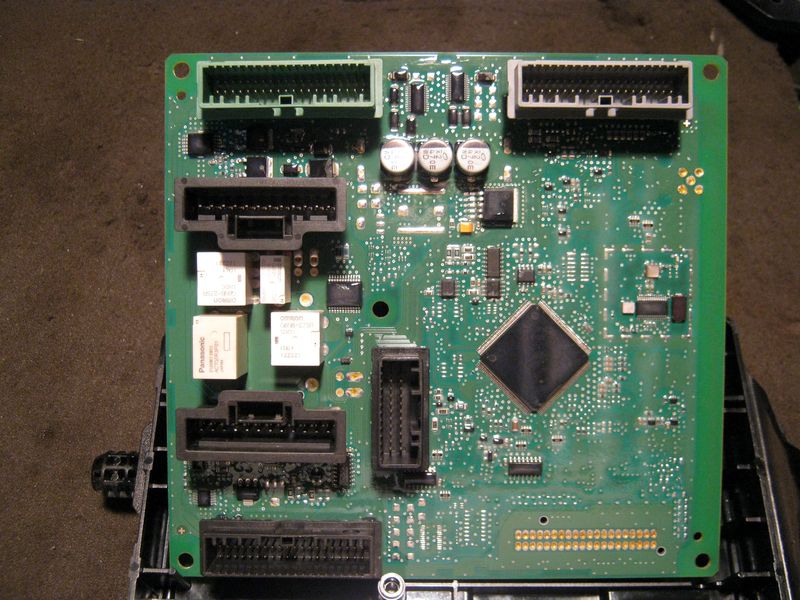

Для прописки ключа в Renault Fluence, нам нужен дамп (прошивка) из BCM, который собран на процессоре NEC D76F0115GM. Снимаем его.

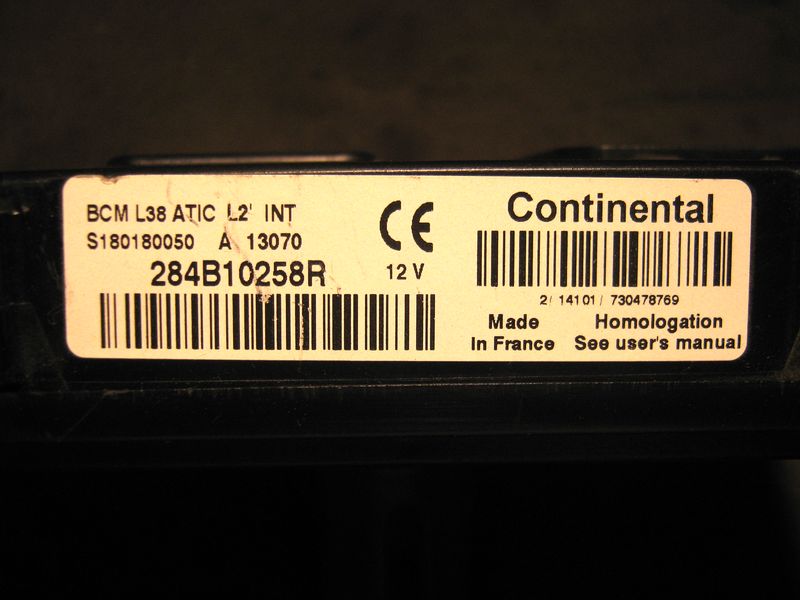

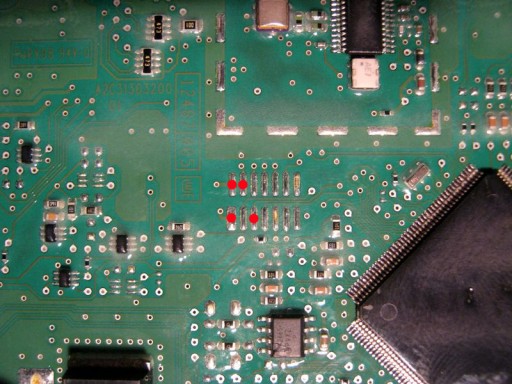

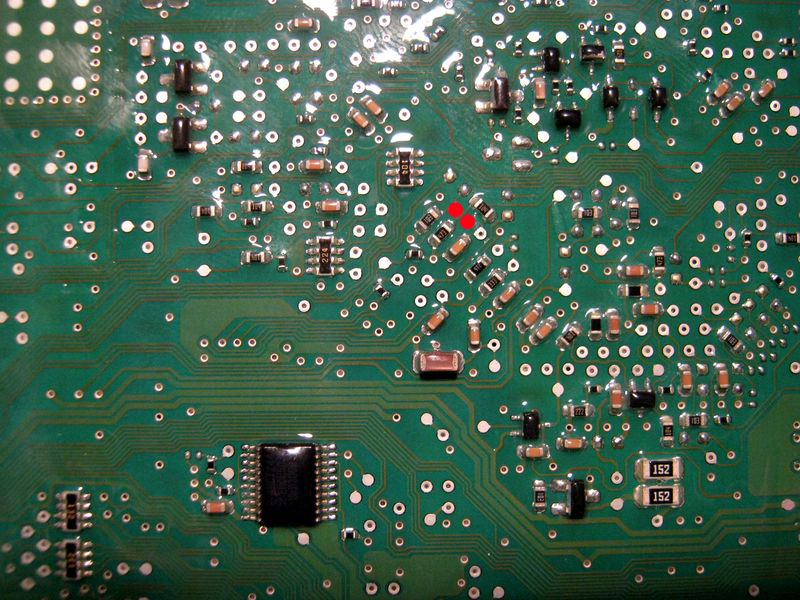

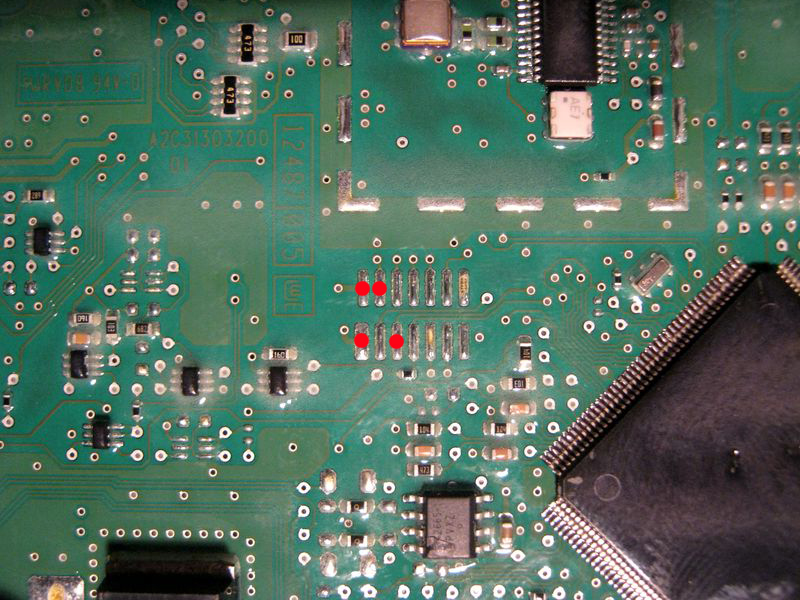

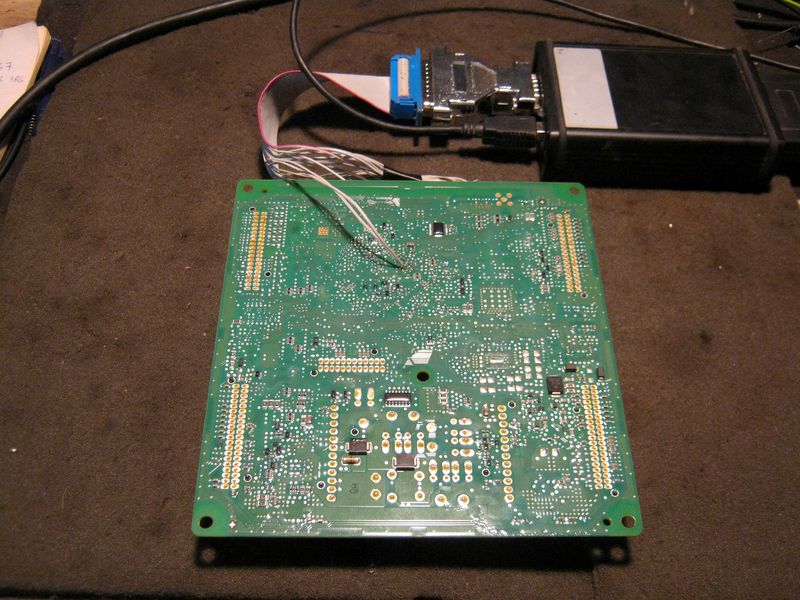

Подключаем к диагностическому прибору Abrites, программатор ABProg. И подпаиваем провода ABProg к точкам подключения BCM, согласно руководству пользователя Abrites. Кстати в руководстве изображён немного другой блок - BCM (X95). У нас же, если посмотреть на стикер, BCM (L38).

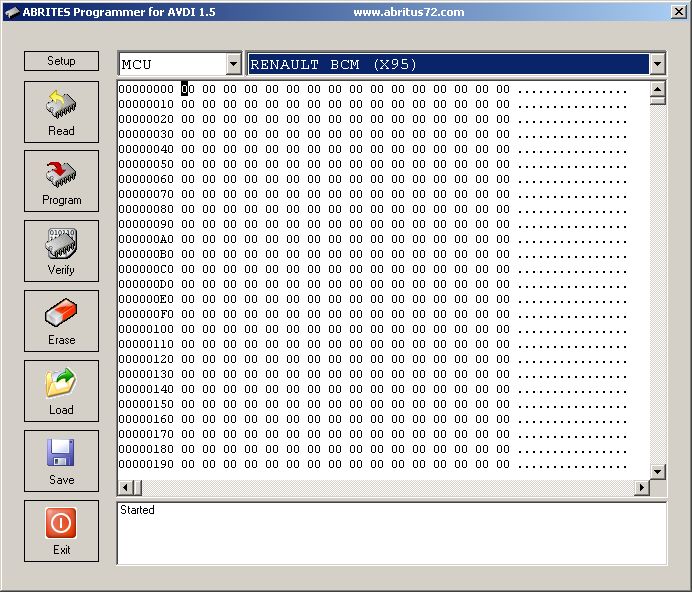

Открываем утилиту ABRITES Programmer for AVDI, выбираем MCU - Renault BCM (X95) и нажимаем кнопку Read.

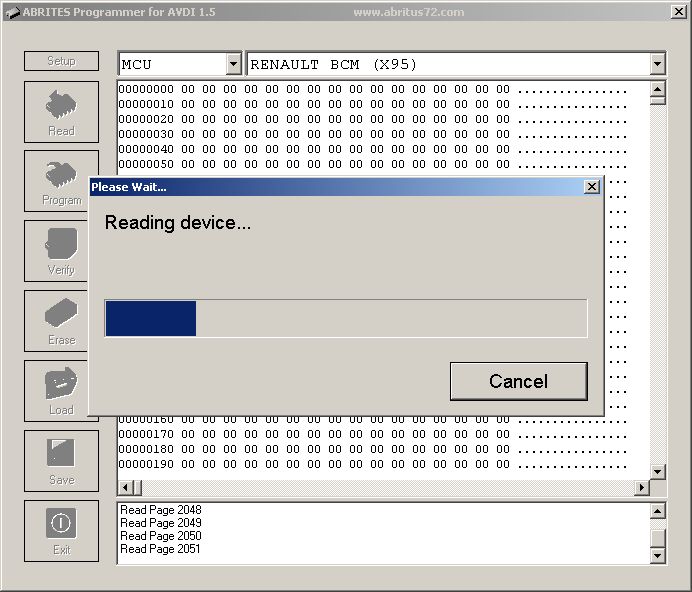

Ждём несколько секунд ...

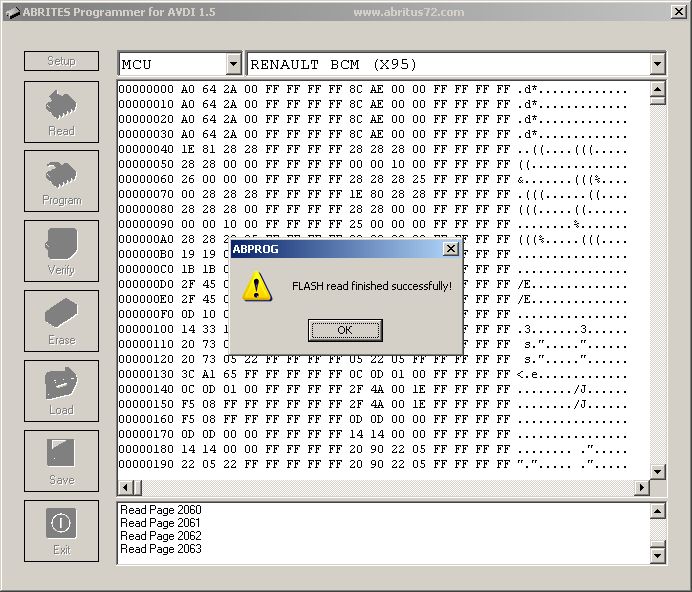

... до появления окошка, с надписью FLASH read finished successfully! [Чтение флеш успешно завершено!] и сохраняем считанный дамп.
Как прописать ключ/ключ-карту/чип в автомобиль Renault Fluence

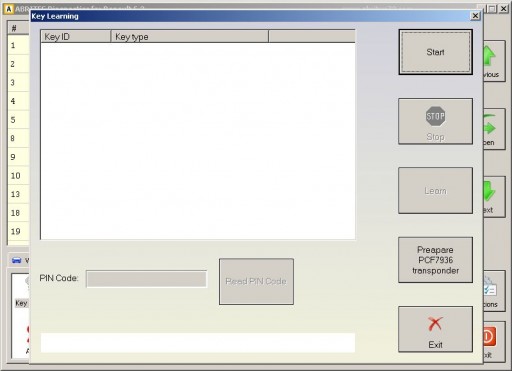

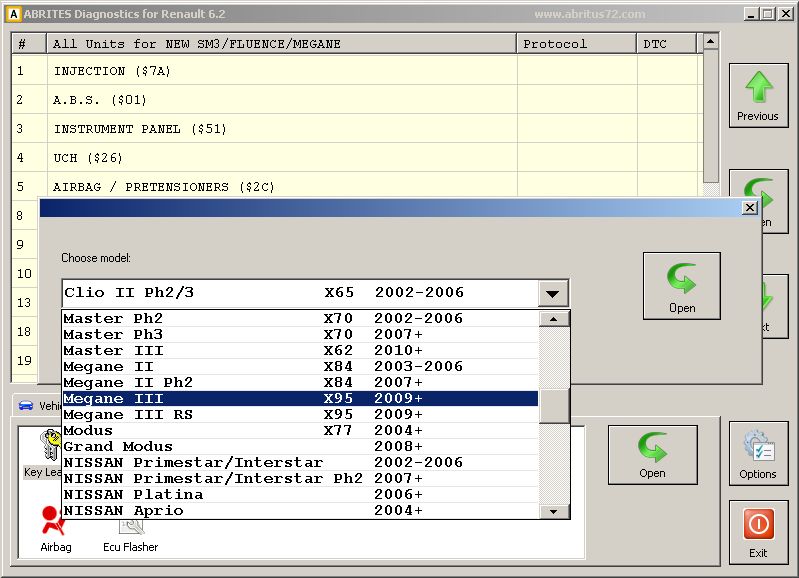

Открываем утилиту ABRITES Diagnostics for Renault и выбираем функцию Key Learning.

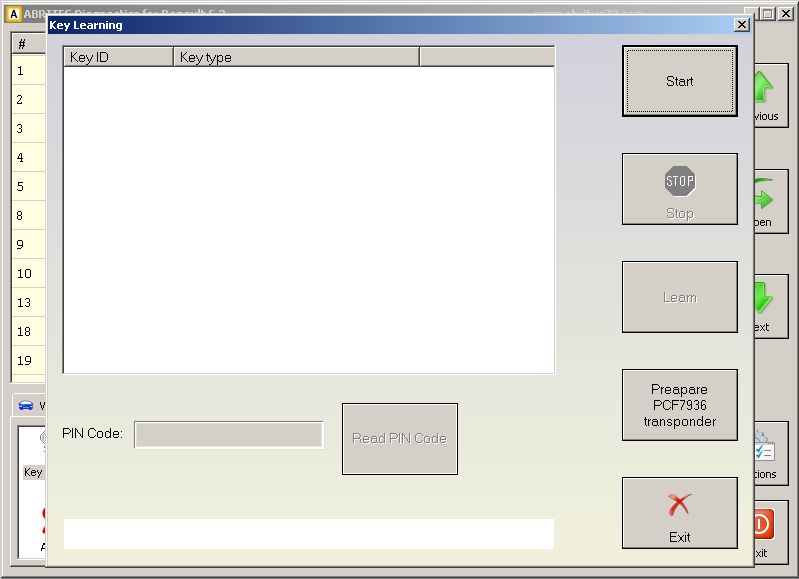

Включаем зажигание и нажимаем кнопку Start в утилите. Если автомобиль оснащён ключ-картой, то вставляем карту в карто-приёмник и нажимаем кнопку Start-Stop, секунд на 10.

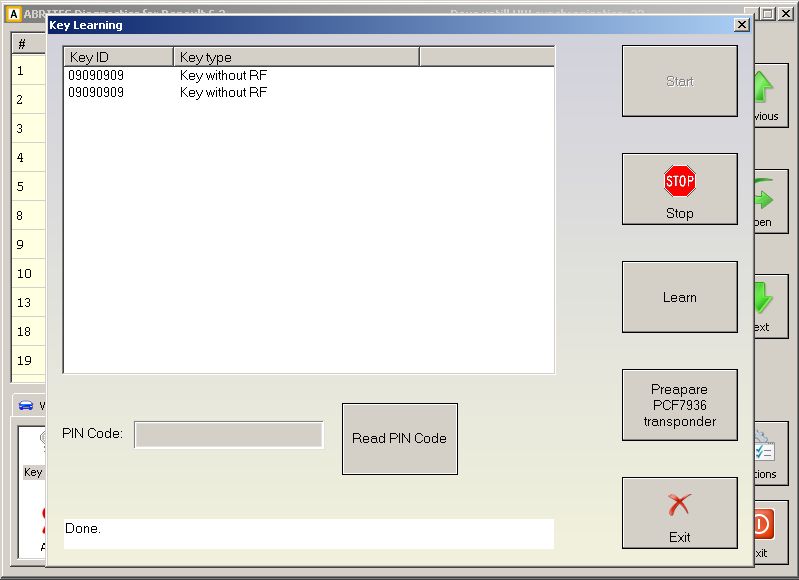

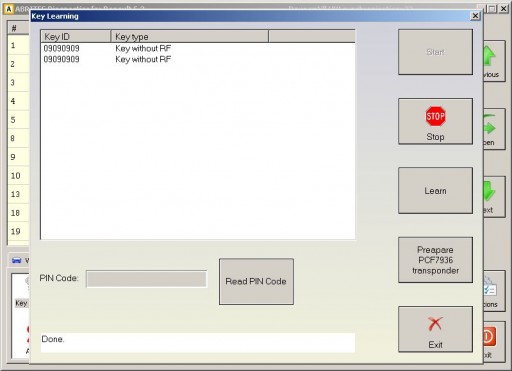

Спустя несколько секунд появится окно в котором будет показано, сколько ключей прописано в автомобиле. Как видите, в нашем авто, два ключа и оба с идентификаторами 09090909. Что это значит?
"Starting from about 2011 these cars have updated software in the immobilizer and it is no more possible to make them by OBDII. Starting with V5.2 of the ABRITES Command for Renault, it is possible to make cards for them, but you should first read them with the ABPROG. You can easily recognize these immobilizers since they are showing “09090909” for the existing key-IDs.
If you press “Learn” or “Read PIN Code” for such immobilizer, there will be a warning that first you need to read the immobilizer with the ABPROG. You should press here “Yes” after you already read the immobilizer dump."
[Начиная примерно с 2011 года, в автомобилях Renault обновили программное обеспечение в модуле иммобилайзера и теперь их нельзя сделать по OBDII, но есть возможность работы с блоками BCM, предварительно считав с него дамп. Вы можете легко узнать эти иммобилайзеры, так как они показывают "09090909" для идентификаторов ключей.
Если нажать "Обучить" или "Прочитать PIN-код", для такого иммобилайзера, то сначала будет предупреждение, что нужно прочитать прошивку иммобилайзера с помощью ABProg.]
Нажимаем в утилите кнопку Learn, указываем количество ключей, которое хотим прописать в автомобиль. Если, к примеру, есть два ключа и нужно дописать чип для автозапуска, то вводим цифру 3.

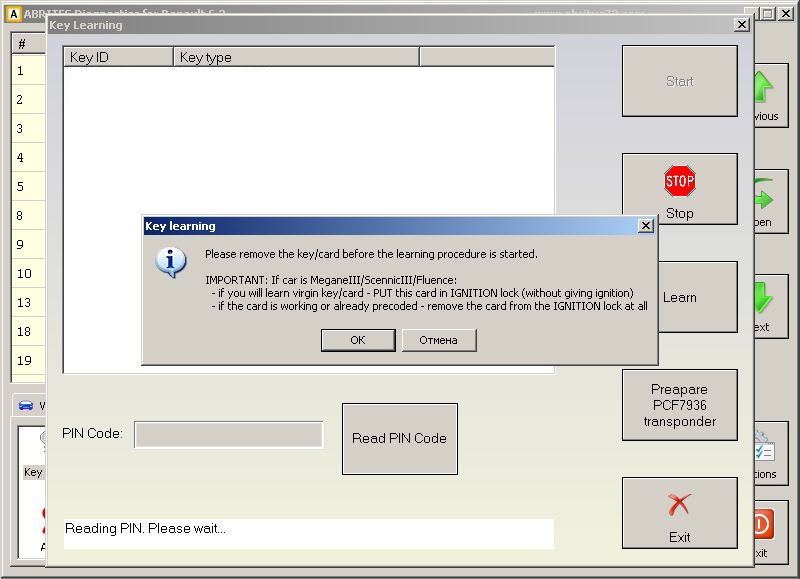

Появляется окно с надписью:
Please remove the key/card before the learning procedure is started.
Important: If car is Megane 3/Scennic3/Fluence:
- if you will learn virgin key/card - Put this card in ignition lock (without giving ignition)
- if the card is working or already precoded - remove the card from the ignition lock at all
[Пожалуйста, удалите ключ-карту перед началом процедуры обучения.
Важно: Если автомобиль Megane 3 / Scennic3 / Fluence:
- Если вы прописываете новую ключ-карту - Вставьте эту карту в приёмник (не включая зажигания)
- Если карта уже запрограммирована в автомобиль - Извлеките карту из приёмника]
В общем выключаем зажигание и нажимаем OK.
Далее появляется окно:

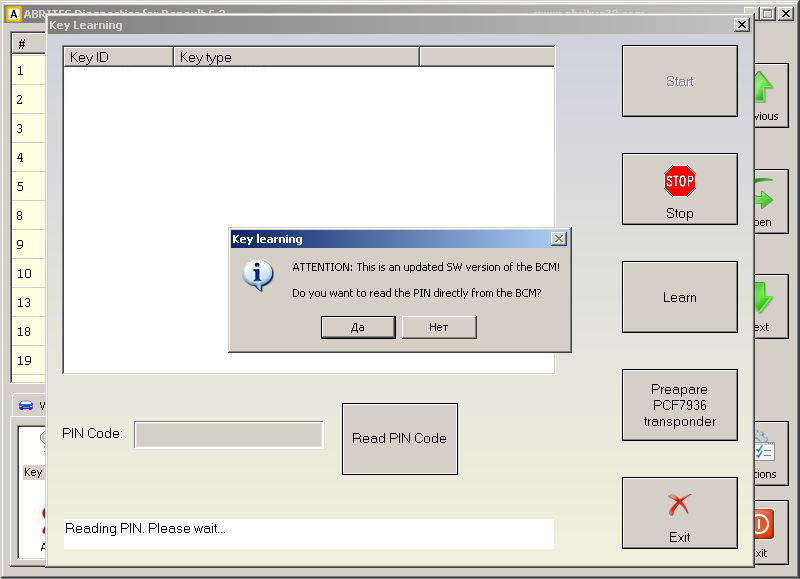

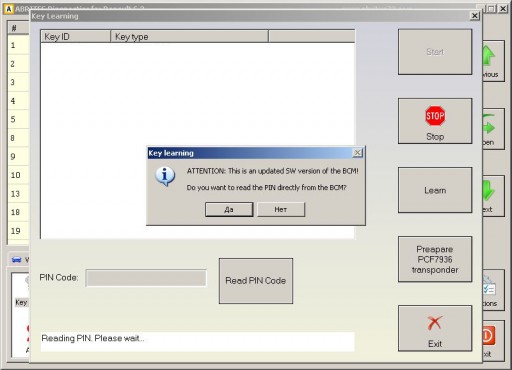

Attention: This is an updated SW version of the BCM!
Do you want to read the PIN directly from the BCM?
[Внимание: Это обновленная версия программного обеспечения BCM!
Вы хотите, прочитать PIN-код непосредственно из BCM?]
Нажимаем ДА.
Следующая надпись:

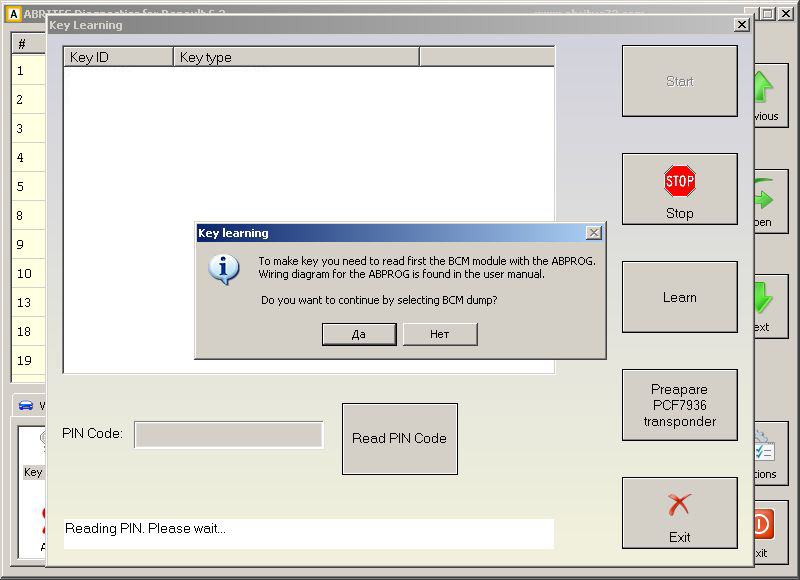

To make key you need to read first the BCM module with the ABPROG. Wiring diagram for the ABPROG is found in the user manual.
Do you want to continue by selecting BCM dump?
[Для того, чтобы запрограммировать ключ вам необходимо считать прошивку из BCM с помощью ABProg. Схема для ABProg находится в руководстве пользователя.
Вы хотите, чтобы продолжить работу, выбрав дамп BCM?]
Нажимаем ДА.

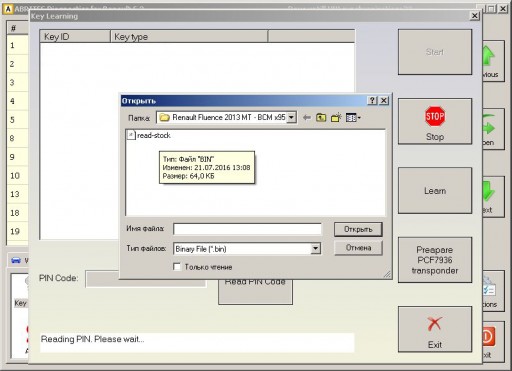

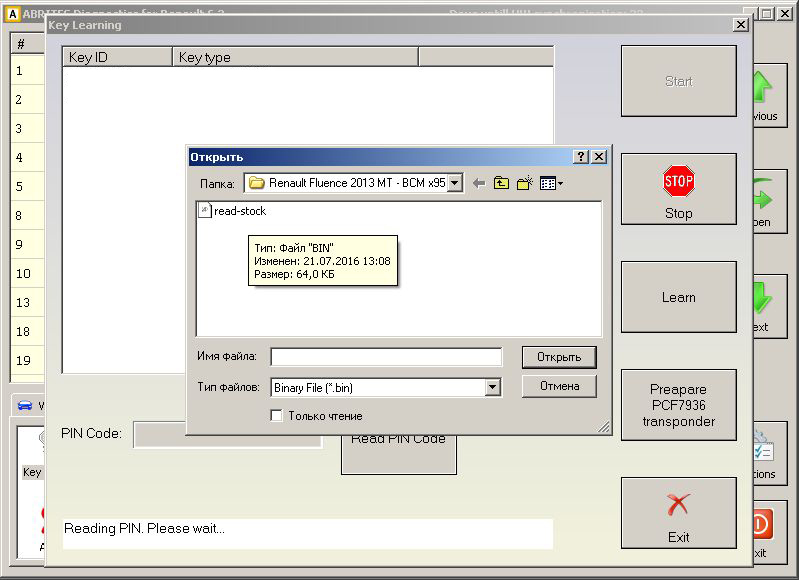

Выбираем, ранее считанный дамп BCM.

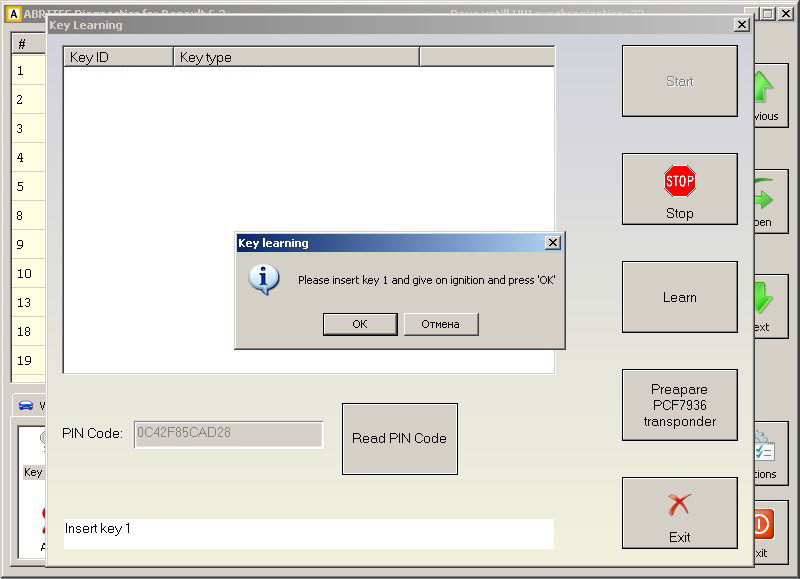

Please insert key 1 and give on ignition and press OK
[Пожалуйста, вставьте ключ 1, включите зажигание и нажмите кнопку ОК]

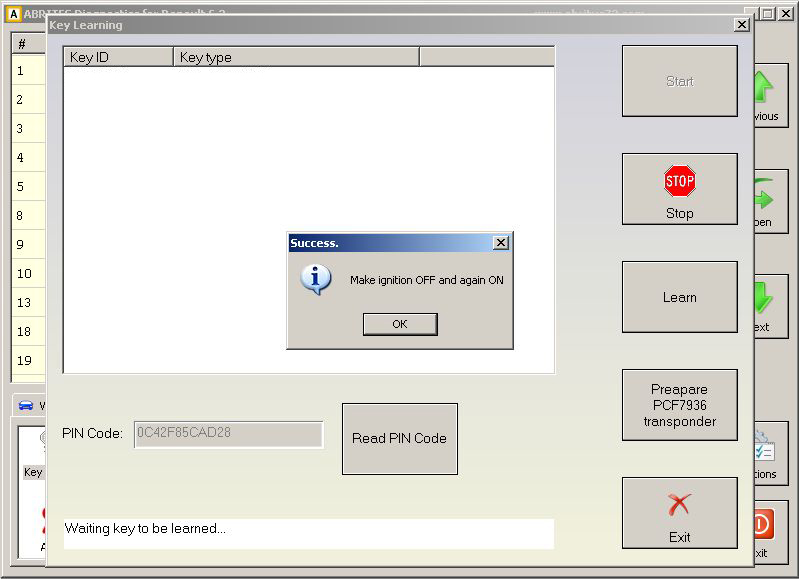

Make ignition OFF and again ON
[Выключите зажигание и снова включите]

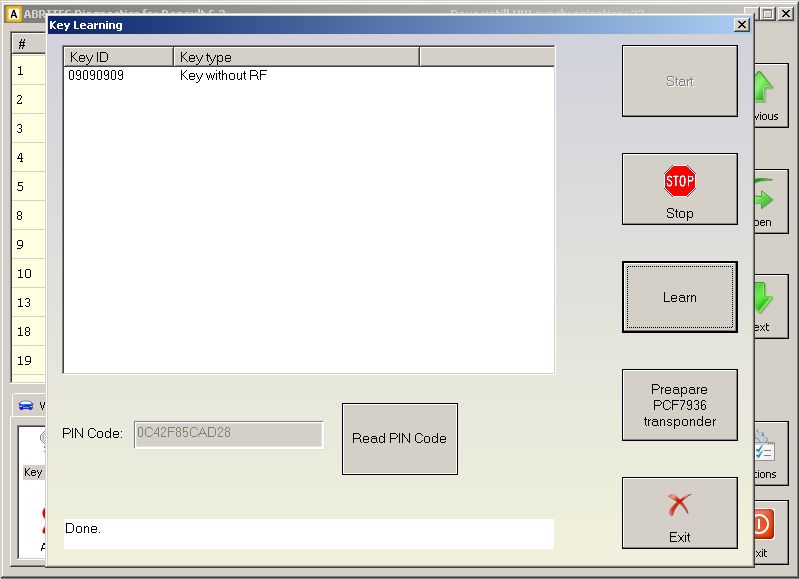

Всё, наш ключ прописан.
