Subaru. Описание системы самодиагностики SRS Airbag

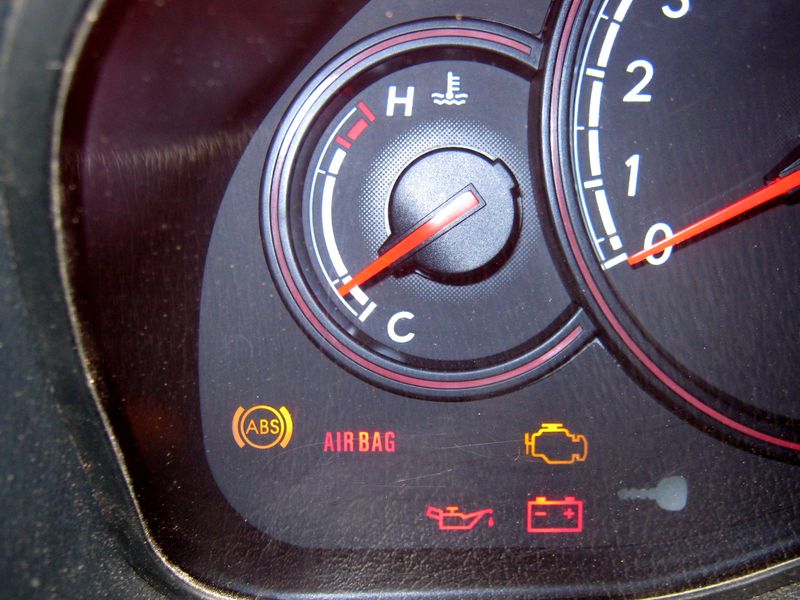

Subaru - Контрольный индикатор системы подушек безопасности SRS Airbag



В этой статье мы подробно расскажем как запустить самодиагностику системы подушек безопасности, на автомобилях Subaru, имеющих 14-ти пиновый диагностический разъём и узнать из-за чего загорелась лампа Airbag (SRS).



Subaru - Диагностика системы SRS Airbag

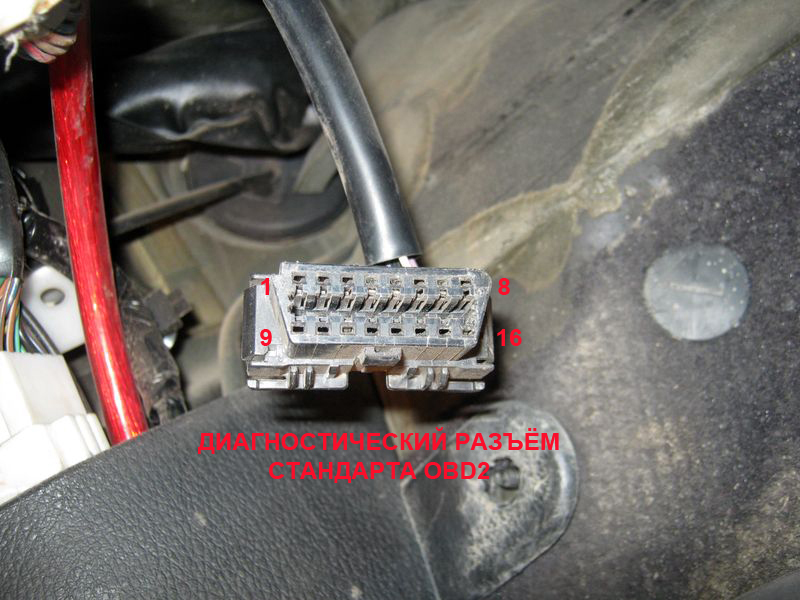

Subaru - Разъём диагностики стандарта OBD2



На автомобилях Subaru, имеющих диагностический разъём OBDII, считывание кодов неисправностей системы подушек безопасности, чаще всего производиться с помощью диагностического оборудования и программ.

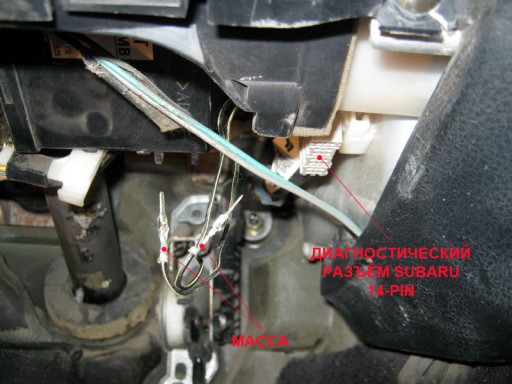

Subaru - 14 pin диагностический разъём



Если же связи с ЭБУ подушками безопасности, через разъём OBDII нет (или же разъём OBDII отсутствует), то одной из причин может быть то, что диагностика SRS Airbag осуществляется через 14-ти пиновый диагностический разъём Subaru. К жгуту этого разъёма, чуть выше, примотаны два провода (массы), с помощью которых и осуществляется считывание кодов неисправностей.

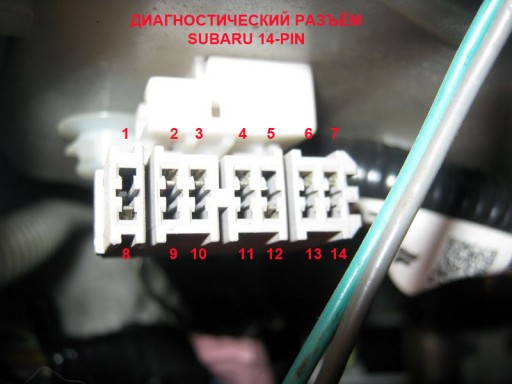

Распиновка 14-ти пинового диагностического разъёма Subaru



Subaru - Распиновка 14-pin диагностического разъёма



2 Вывод для чтения кодов неисправностей AirBag (SRS)
3 Вывод для стирания кодов неисправностей AirBag (SRS)
4 Вывод для чтения кодов неисправностей ЭБУ двигателя
6 Цепь индикатора системы AirBag (SRS)
7 Зажигание +12
8 Масса
9 На вывод 12 диагностического разъёма OBD2
10 На вывод 13 диагностического разъёма OBD2
12 К-линия диагностики ЭБУ двигателя, АКПП и других блоков



Subaru - Как считать коды неисправностей SRS Airbag



  • 1. Снимите нижнюю крышку панели приборов и найдите 14-pin разъём диагностики Subaru.
  • 2. Отсоедините два чёрно-жёлтых провода (массы) от жгута проводов диагностического 14-pin разъёма.
  • 3. Поверните ключ зажигания в положение ON - Зажигание включено.

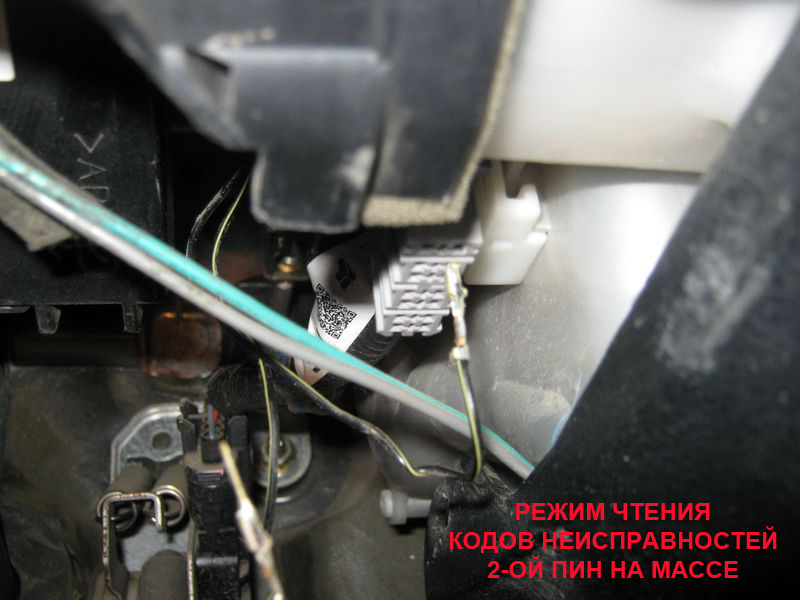

Subaru - Режим чтения кодов неисправностей системы SRS Airbag



  • 4. Подключите клемму одного из минусовых проводов, к контакту 2 диагностического 14-pin разъёма.

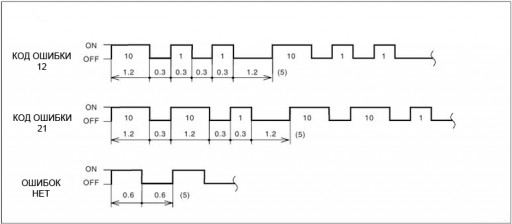

Subaru - Чтение кодов неисправностей SRS Airbag через 14-pin разъём. Шаг 3

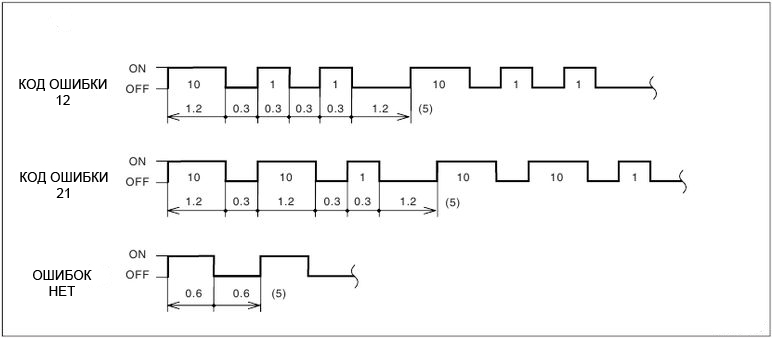

  • 5. Прочитайте коды неисправностей в системе управления подушками безопасности, идентифицируя мигания сигнального индикатора подушки безопасности. Длинная вспышка индикатора AirBag - 1,2 сек указывает на первую цифру - десятки, а короткая вспышка - 0,3 сек на вторую цифру - единицы.
  • 6. После считывания кодов неисправностей, поверните ключ зажигания в положение OFF - Выключите зажигание и отсоедините минусовой контакт от диагностического 14-pin разъема.



Subaru - Как стереть ошибки SRS Airbag



  • 1. Снимите нижнюю крышку панели приборов и найдите 14-pin разъём диагностики Subaru.
  • 2. Отсоедините два чёрно-жёлтых провода (массы) от жгута проводов диагностического 14-pin разъёма.
  • 3. Поверните ключ зажигания в положение ON - Зажигание включено.
  • 4. Подключите клемму одного из минусовых проводов, к контакту 2 диагностического 14-pin разъёма.

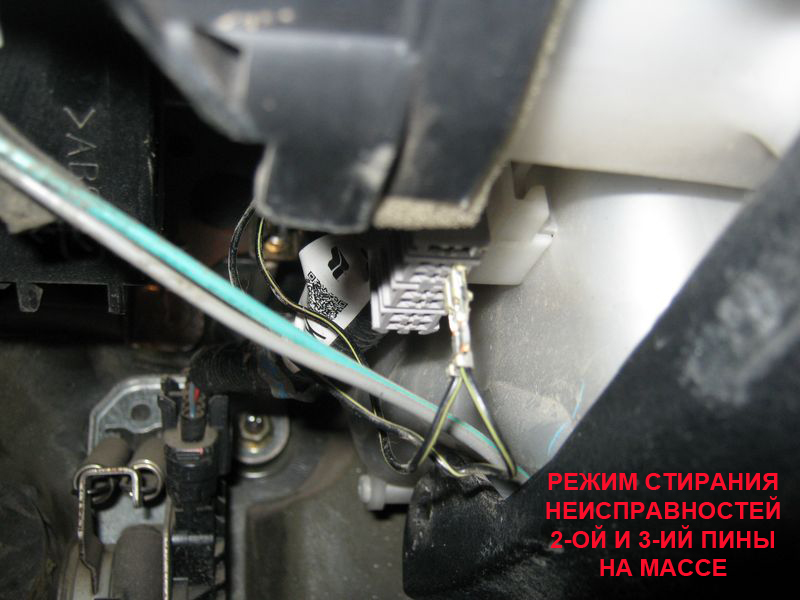

Subaru - Режим стирания кодов неисправностей системы SRS Airbag



  • 5. Как только сигнальная лампа AirBag начнёт мигать, подключите второй минусовой провод к контакту 3 диагностического 14-pin разъёма.
  • 6. После того, как коды неисправностей удаляться из памяти ЭБУ подушек безопасности, сигнальная лампа AirBag начнёт мигать с интервалом 1 раз в 0,6 сек. Если этого не произошло, то заново считайте коды неисправностей и устраните их.
  • 7. После того, как память ЭБУ была очищена, поверните ключ зажигания в положение OFF - Выключите зажигание и отсоедините оба минусовых контакта от диагностического 14-pin разъема.



Subaru - Расшифровка кодов неисправностей системы SRS Airbag



Ошибка 11 DRIVER’S AIRBAG FAILURE - Неисправность в цепи подушки безопасности водителя (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 12 PASSENGER’S AIRBAG FAILURE - Неисправность в цепи подушки безопасности переднего пассажира (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 15 DRIVER’S AIRBAG FAILURE - Неисправность в цепи подушки безопасности водителя (Замыкание цепи на питание)
Ошибка 16 PASSENGER’S AIRBAG FAILURE - Неисправность в цепи подушки безопасности переднего пассажира (Замыкание цепи на питание)
Ошибка 21 AIRBAG ECU FAILURE - Неисправность блока управления подушками безопасности
Ошибка 22 FRONT AIRBAG FIRING OUTPUT - Сработала передняя подушка безопасности (левая/правая) и натяжитель ремня безопасности (левый/правый)  НЕ УДАЛЯЕМАЯ ОШИБКА!
Ошибка 23 CONNECTOR TO AIRBAG ECU - Разъёмы на блоке управления подушками безопасности не подключены или подключены не правильно
Ошибка 24 IG1 OPEN - На блоке управления подушками безопасности отсутствует сигнал IG1 (Зажигание +12B)
Ошибка 25 IG2 OPEN - На блоке управления подушками безопасности отсутствует сигнал IG2 (Зажигание +12B)
Ошибка 31 FRONT SUB SENSOR RH FAILURE - Неисправность в цепи переднего правого датчика столкновения (Обрыв цепи, Цепь замкнута)
Ошибка 32 FRONT SUB SENSOR LH FAILURE - Неисправность в цепи переднего левого датчика столкновения (Обрыв цепи, Цепь замкнута)
Ошибка 33 FRONT SUB SENSOR RH FAILURE - Неисправность переднего правого датчика столкновения
Ошибка 34 FRONT SUB SENSOR LH FAILURE - Неисправность переднего левого датчика столкновения
Ошибка 41 SIDE AIRBAG RH FAILURE - Неисправность в цепи правой боковой подушки безопасности
Ошибка 42 SIDE AIRBAG LH FAILURE - Неисправность в цепи левой боковой подушки безопасности
Ошибка 45 SIDE AIRBAG RH FAILURE - Неисправность в цепи правой боковой подушки безопасности (Замыкание цепи на питание)
Ошибка 46 SIDE AIRBAG LH FAILURE - Неисправность в цепи левой боковой подушки безопасности (Замыкание цепи на питание)
Ошибка 51 SIDE AIRBAG SENSOR RH FAILURE - Неисправность в цепи правого бокового датчика столкновения
Ошибка 52 SIDE AIRBAG SENSOR LH FAILURE - Неисправность в цепи левого бокового датчика столкновения
Ошибка 53 SIDE AIRBAG SENSOR RH FAILURE - Неисправность правого бокового датчика столкновения
Ошибка 54 SIDE AIRBAG SENSOR LH FAILURE - Неисправность левого бокового датчика столкновения
Ошибка 55 SIDE CURTAIN AIRBAG FIRING OUTPUT - Сработала боковая подушка безопасности (левая/правая) и/или шторка (левая/правая)  НЕ УДАЛЯЕМАЯ ОШИБКА!
Ошибка 56 CURTAIN AIRBAG SENSOR RH FAILURE - Неисправность в цепи правого датчика столкновения для шторки
Ошибка 57 CURTAIN AIRBAG SENSOR LH FAILURE - Неисправность в цепи левого датчика столкновения для шторки
Ошибка 58 CURTAIN AIRBAG SENSOR RH FAILURE - Неисправность правого датчика столкновения для шторки
Ошибка 59  CURTAIN AIRBAG SENSOR LH FAILURE - Неисправность левого датчика столкновения для шторки
Ошибка 61 BELT PRETENSIONER RH FAILURE - Неисправность в цепи правого натяжителя ремня безопасности (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 62 BELT PRETENSIONER LH FAILURE - Неисправность в цепи левого натяжителя ремня безопасности (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 65 BELT PRETENSIONER RH FAILURE - Неисправность в цепи правого натяжителя ремня безопасности (Замыкание цепи на питание)
Ошибка 66 BELT PRETENSIONER LH FAILURE - Неисправность в цепи левого натяжителя ремня безопасности (Замыкание цепи на питание)
Ошибка 71 DRIVER’S AIRBAG FAILURE - Неисправность в цепи подушки безопасности водителя (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 72 PASSENGER’S AIRBAG FAILURE - Неисправность в цепи подушки безопасности переднего пассажира (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 75 DRIVER’S AIRBAG FAILURE - Неисправность в цепи подушки безопасности водителя (Замыкание цепи на питание)
Ошибка 76 PASSENGER’S AIRBAG FAILURE - Неисправность в цепи подушки безопасности переднего пассажира (Замыкание цепи на питание)
Ошибка 81 LAP SEAT BELT PRETENSIONER FAILURE - Неисправность в цепи двухточечного натяжителя ремня безопасности (Обрыв цепи, Цепь замкнута, Замыкание цепи на массу)
Ошибка 85 LAP SEAT BELT PRETENSIONER FAILURE - Неисправность в цепи двухточечного натяжителя ремня безопасности (Замыкание цепи на питание)
Ошибка 91 CURTAIN AIRBAG MODULE RH FAILURE - Неисправность в цепи правой шторки
Ошибка 92 CURTAIN AIRBAG MODULE LH FAILURE - Неисправность в цепи левой шторки
Ошибка 95 CURTAIN AIRBAG MODULE RH FAILURE - Неисправность в цепи правой шторки (Замыкание цепи на питание)
Ошибка 96 CURTAIN AIRBAG MODULE LH FAILURE - Неисправность в цепи левой шторки (Замыкание цепи на питание)



Расположение элементов системы SRS Airbag

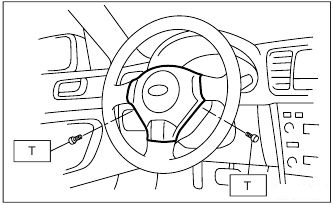

Subaru - DRIVER’S AIRBAG

DRIVER’S AIRBAG

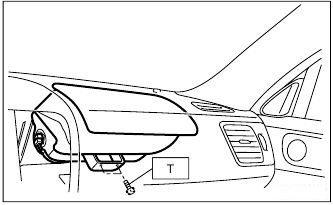

Subaru - PASSENGERS AIRBAG

PASSENGERS AIRBAG

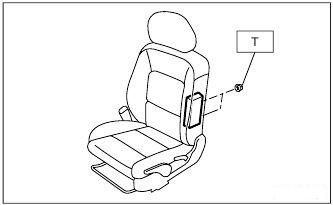

Subaru - SIDE AIRBAG

SIDE AIRBAG

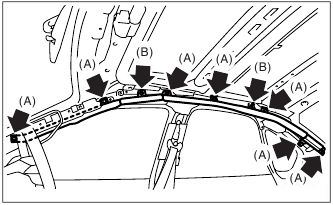

Subaru - CURTAIN AIRBAG

CURTAIN AIRBAG

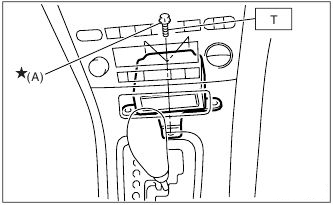

Subaru - AIRBAG CONTROL MODULE

AIRBAG CONTROL MODULE

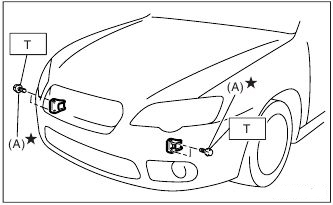

Subaru - FRONT SUB SENSOR

FRONT SUB SENSOR

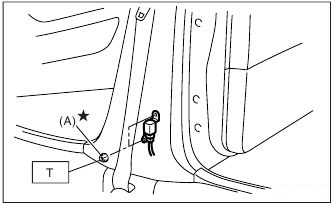

Subaru - SIDE AIRBAG SENSOR

SIDE AIRBAG SENSOR

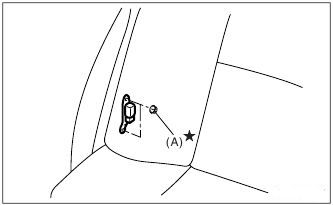

Subaru - CURTAIN AIRBAG SENSOR

CURTAIN AIRBAG SENSOR

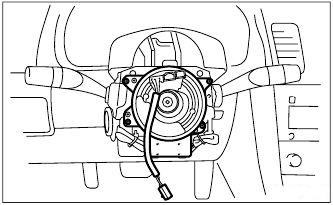

Subaru - STEERING ROLL CONNECTOR

STEERING ROLL CONNECTOR

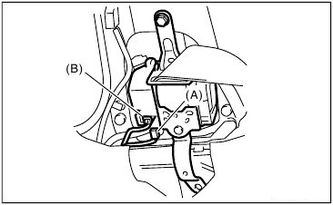

Subaru - SEAT BELT PRETENSIONER

SEAT BELT PRETENSIONER

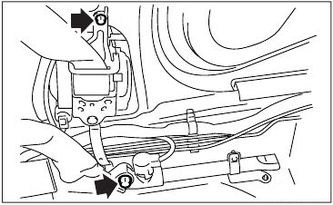

Subaru - LAP SEAT BELT PRETENSIONER

LAP SEAT BELT PRETENSIONER



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
