Chevrolet Silverado (2nd gen.) - Подключение сигнализации



Chevrolet Silverado 1500 2011 года выпуска (второго поколения). Подключение сигнализации, реализация функции автозапуска.

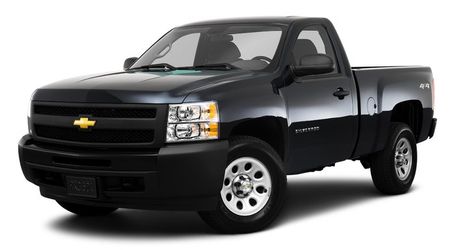

Chevrolet Silverado 1500 - Внешний вид автомобиля



Выбор клиента:

Охранно-телематический комплекс StarLine с интеллектуальным автозапуском, несканируемым диалоговым кодом управления.

Для обхода штатного иммобилайзера используется iDataLink Start CAN - бесключевой обходчик иммобилайзера + контроллер цифровой шины CAN.

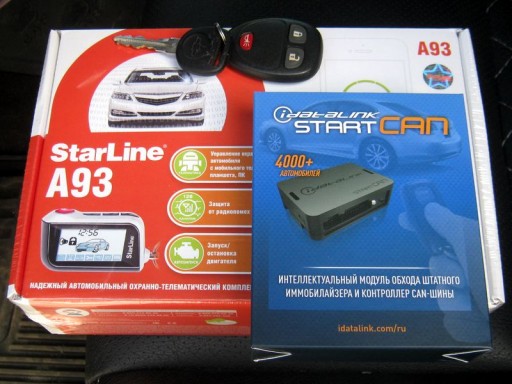

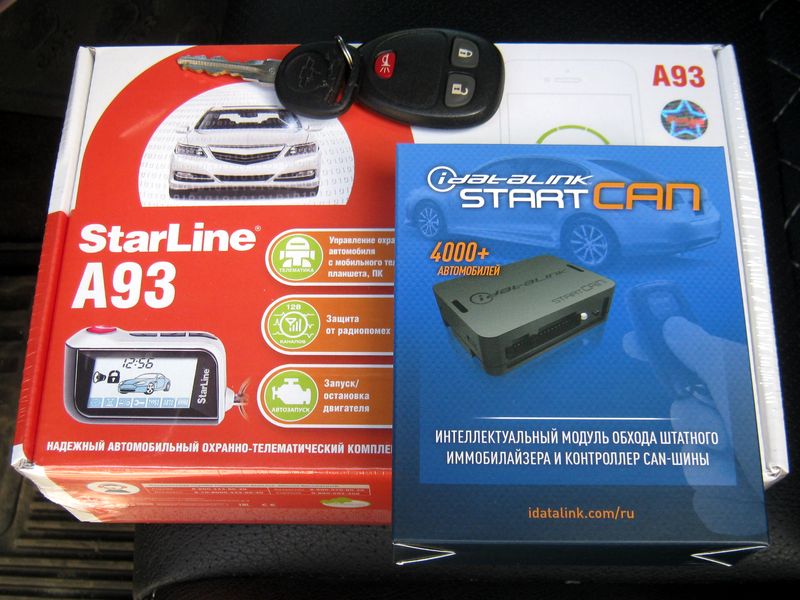

Chevrolet Silverado 1500 - Установка Starline A93 и iDatalink Start CAN



Точки и схемы подключения автосигнализации Starline и модуля бесключевого обхода иммобилайзера iDataLink Start CAN, на автомобиль Chevrolet Silverado



Сигнализация устанавливаемая нами на этот автомобиль (Starline A93), не имеет CAN-интерфейса, все входы и выходы у неё, аналоговые. Однако CAN-интерфейс есть у модуля бесключевого обхода иммобилайзера iDataLink Start CAN, к тому же, у него есть и аналоговые входы и выходы. Поэтому установка этого дополнительного охранного оборудования, структурно, будет выглядеть следующим образом: блок обхода иммобилайзера подключаем к автомобилю, а автосигнализацию подключаем к блоку обхода иммобилайзера.



Бесключевой обходчик иммобилайзера iDataLink Start CAN. Разъёмы, их распиновка и цвета проводов штатной электропроводки автомобиля. Схема подключения устройства.

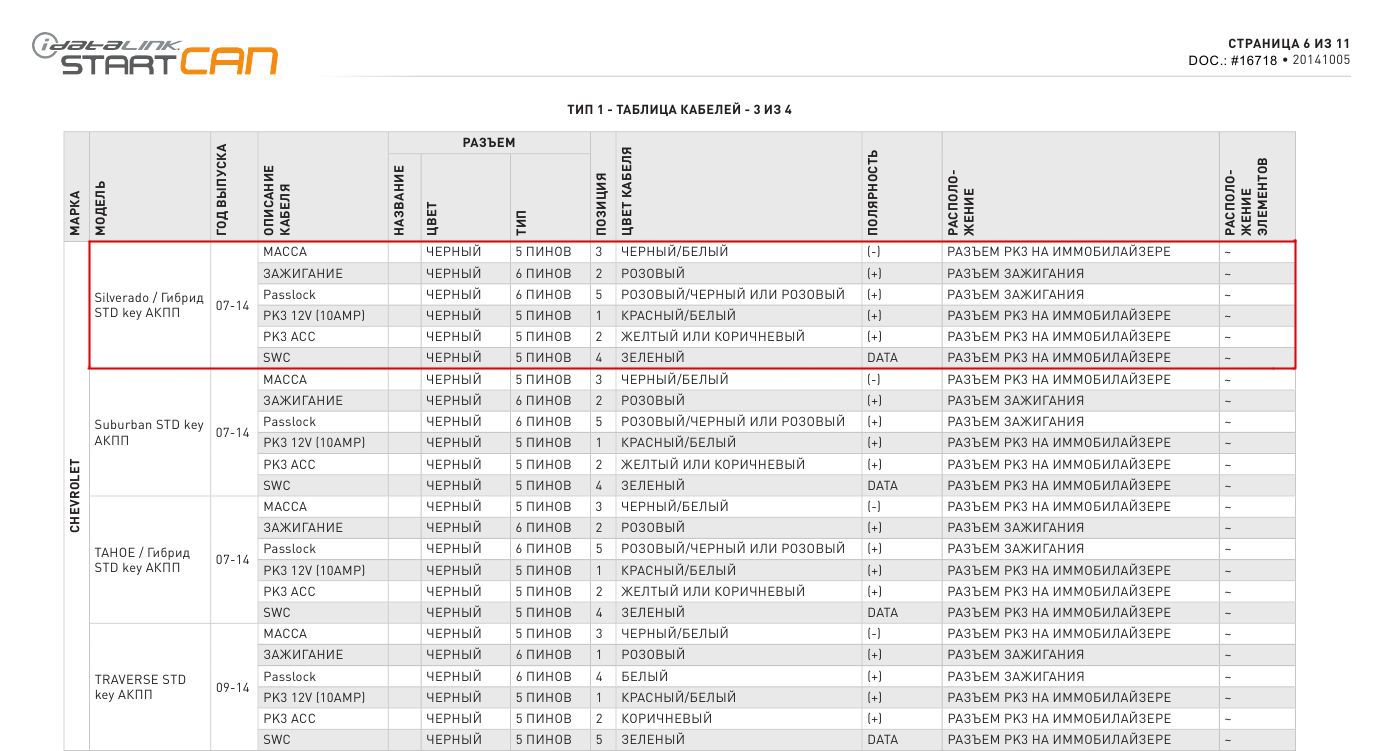

Сhevrolet Silverado 1500 - Таблица точек подключения iDataLink Start CAN

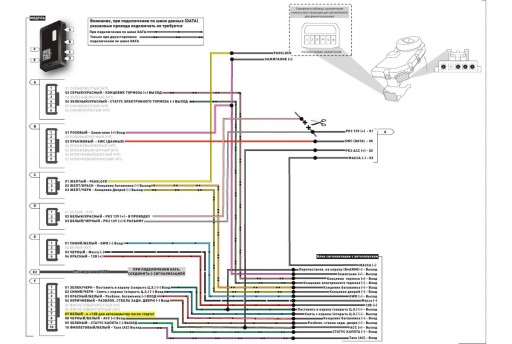

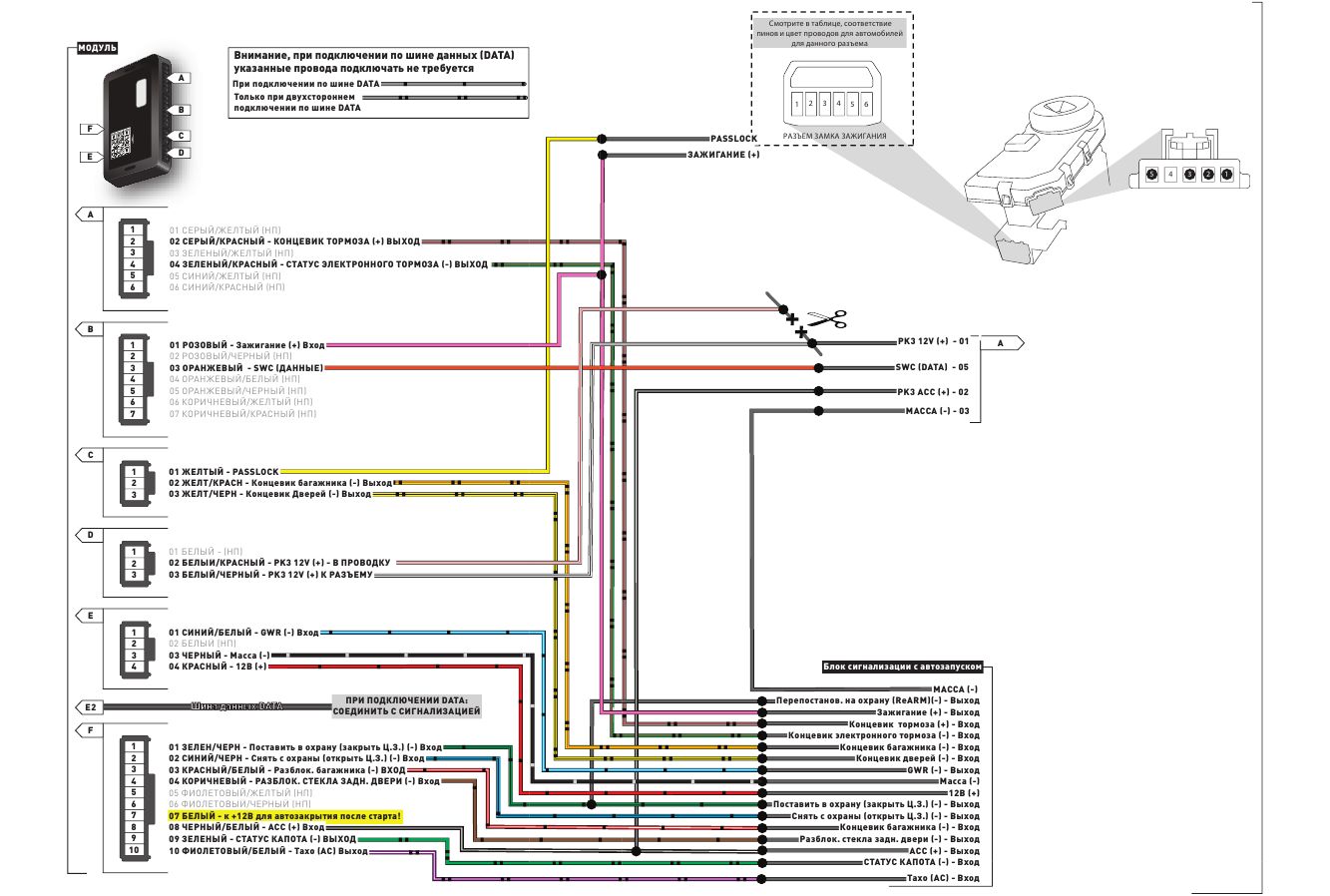

Сhevrolet Silverado 1500 - Схема подключения iDataLink Start CAN к автомобилю и модулю автосигнализации



Вид и расположение разъемов в автомобиле Chevrolet Silverado, для подключения автосигнализации и бесключевого обходчика



Chevrolet Silverado 1500 - Вид салона автомобиля

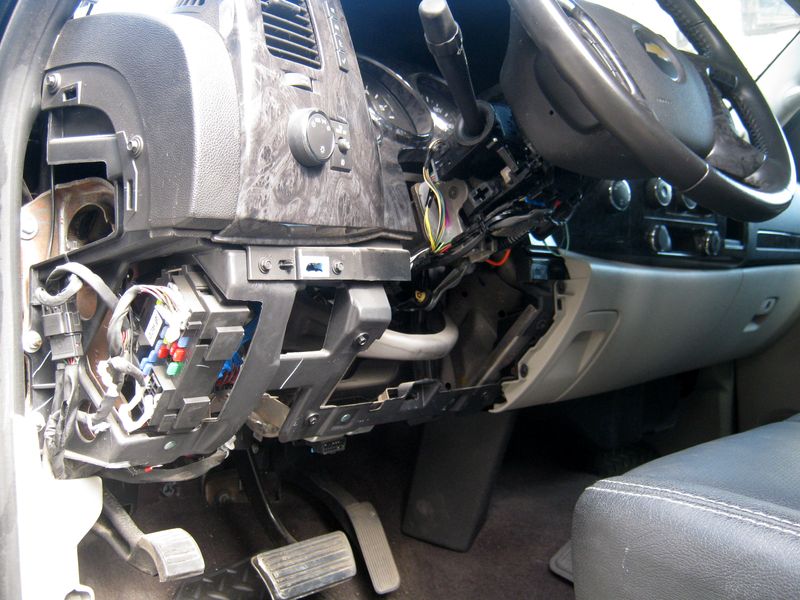

Для доступа к точкам подключения автосигнализации и модуля бесключевого обходчика иммобилайзера, необходимый минимум разбора салона автомобиля, показан на фотографиях ниже.



Chevrolet Silverado 1500 - Снимаем пластик в ногах водителя

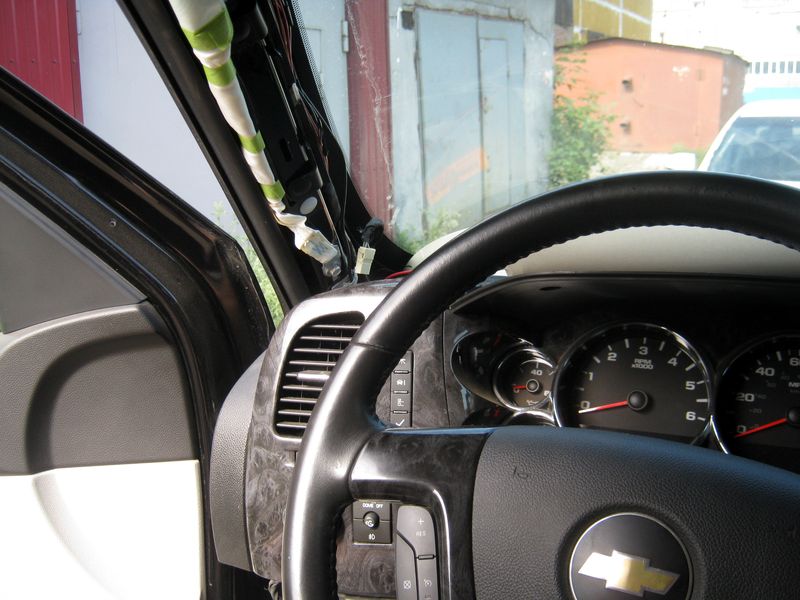

Chevrolet Silverado 1500 - Снимаем пластик на передней стойке

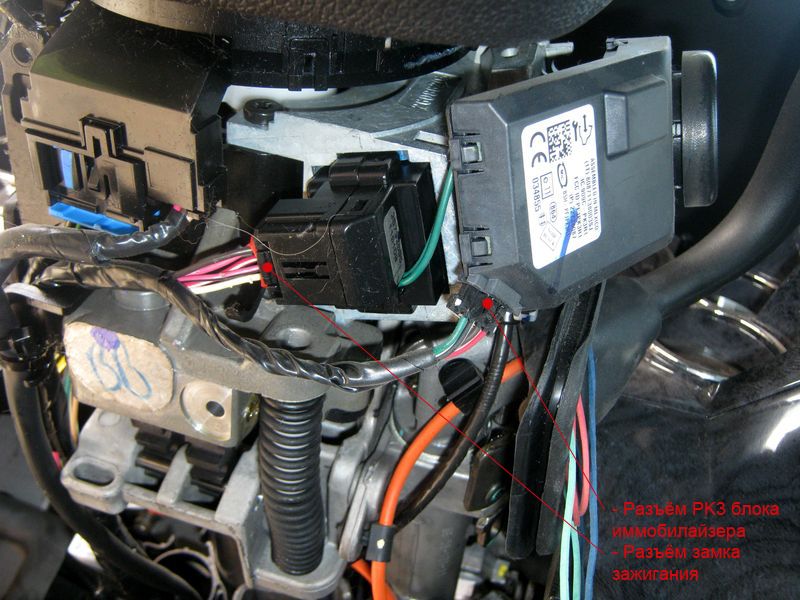

Разъёмы замка зажигания и блока иммобилайзера находятся под пластиком рулевого кожуха.

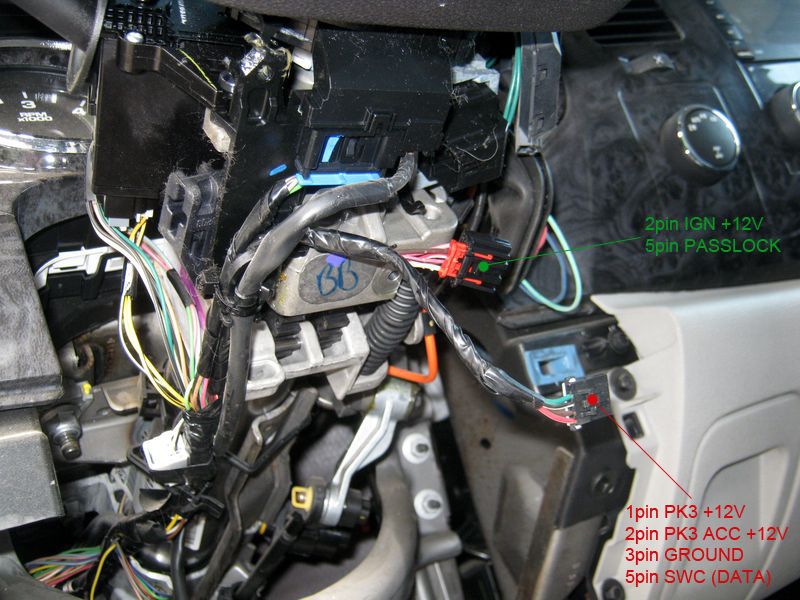

Chevrolet Silverado 1500 - Расположение разъёмов замка зажигания и иммобилайзера



Разъём замка зажигания:



  • 2-pin - Зажигание +12В (розовый)
  • 5-pin - PassLock (розово-чёрный)



Разъём иммобилайзера:



  • 1-pin - Постоянное +12В (красно-белый)
  • 2-pin - Аксессуары +12В (коричневый)
  • 3-pin - Масса (чёрно-белый)
  • 5-pin - SWC Data (зелёный)



Chevrolet Silverado 1500 - Разъёмы для подключения модуля бесключевого обхода иммобилайзера

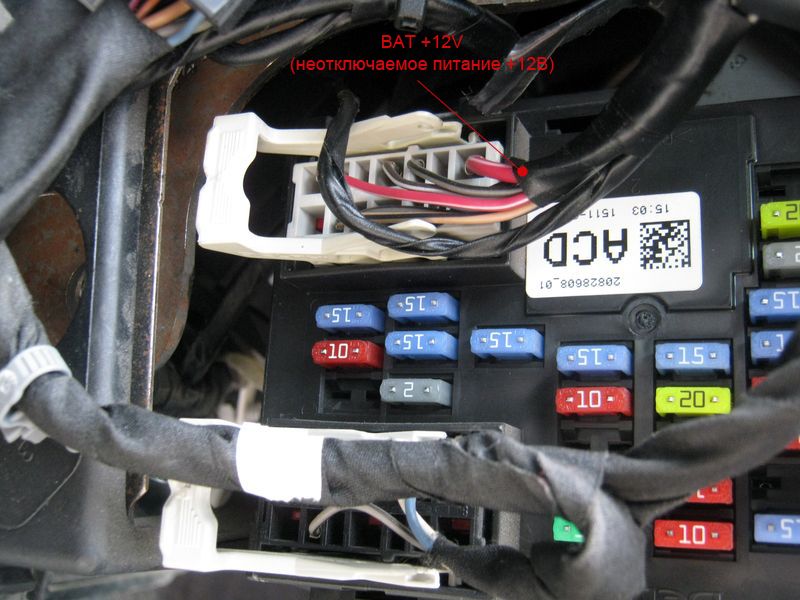

Подключение постоянного питания и массы, для блока автосигнализации можно с левой стороны панели, на блоке предохранителей.



Chevrolet Silverado 1500 - Постоянный плюс на блоке предохранителей



Chevrolet Silverado - Как снять пластик на рулевой колонке?



Чтобы снять пластиковый кожух на рулевой колонке, нужно отщёлкнуть ручку регулировки наклона рулевого колеса. Вот её фотографии, для того чтобы знать, с какой стороны к ней подходить.

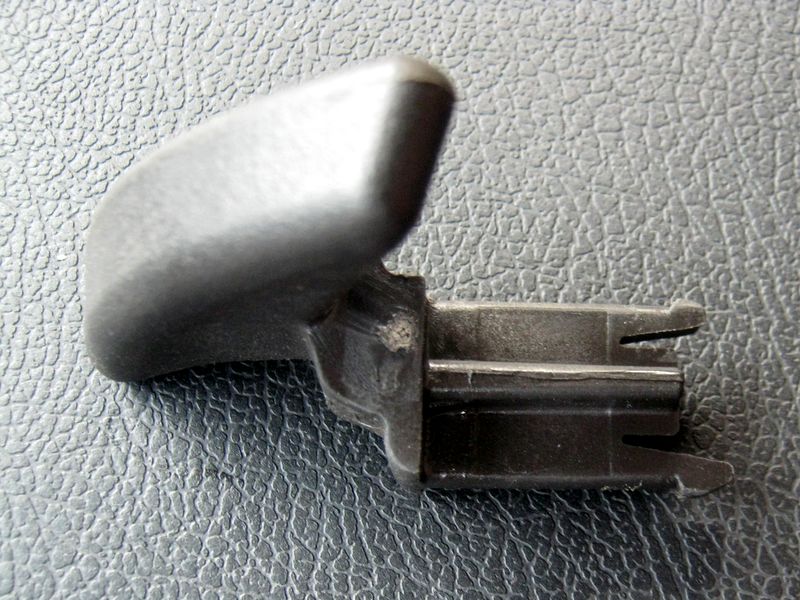

Chevrolet Silverado 1500 - Ручка регулировки наклона рулевого колеса

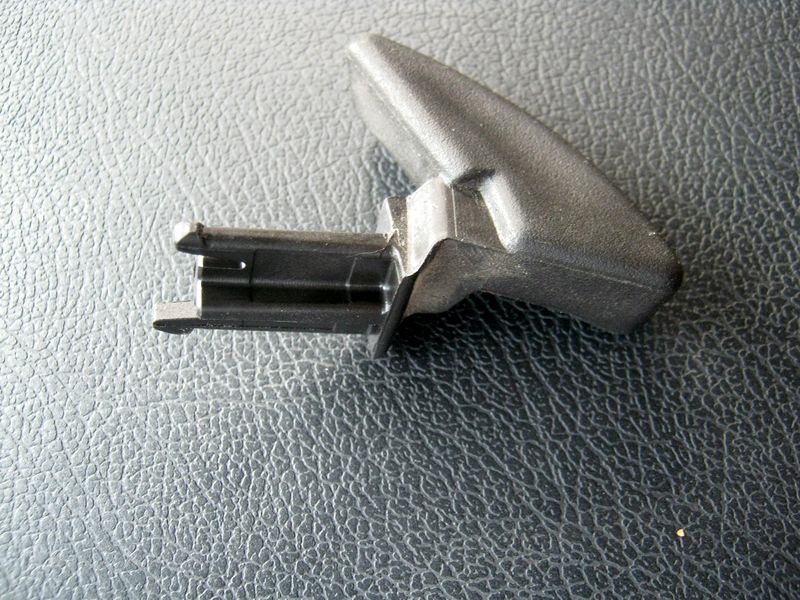

Chevrolet Silverado 1500 - Рычаг регулировки наклона руля



Карты монтажа автосигнализации, на автомобиль Chevrolet Silverado.



Скачать полные инструкции и альтернативные карты монтажа, можно по ссылкам:



По материалам сайтов:

russia.idatalink.com



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
