Lada Granta - Ремонт ЦБКЭ

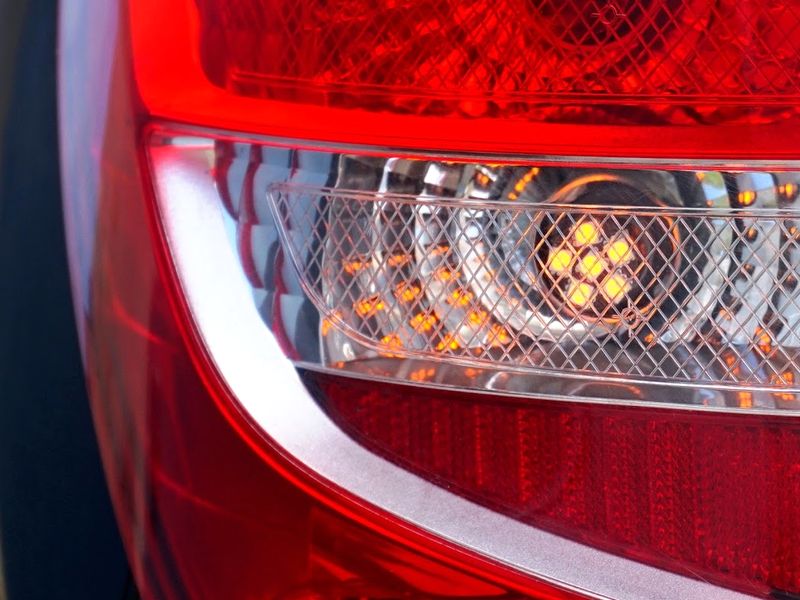

Lada Granta (комплектация "люкс") приехала к нам с "залипшим" левым указателем поворота - левая сторона поворотов постоянно горела. Тема довольно популярная и в интернете давно обсуждаемая.
Как снять ЦБКЭ? Ремонт неисправного ЦБКЭ
Итак, ЦБКЭ (англ. BCM - Body Control Module) - Центральный Блок Кузовной Электроники расположен, в салоне автомобиля, слева, над блоком предохранителей.
Посмотреть распиновку ЦБКЭ, описание его функций и диагностику его неисправностей, можно по ссылке - ЦБКЭ - Назначение, Функции, Диагно
Для его демонтажа, согласно технологическим инструкциям "АВТОВАЗ", необходимо снять панель приборов. Не щиток приборов, с указателями и индикаторами, а всю панель! Примерно вот так...

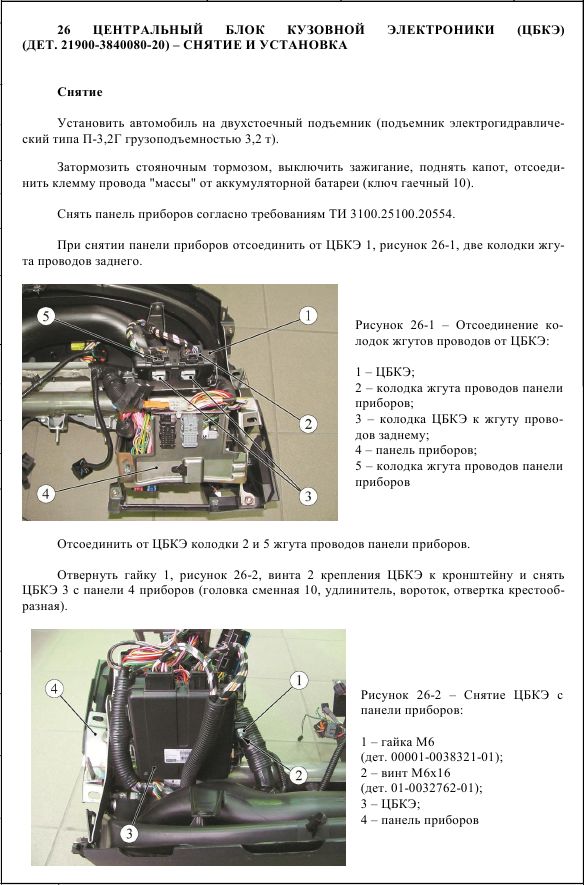

Скачать весь документ Lada Granta - Сборник технологических инструкций (формат *.pdf, размер ~26.1МБ). Информация по снятию ЦБКЭ на странице 281.
От себя можем добавить, снять ЦБКЭ, без снятия панели приборов, сложно. А установить обратно, на своё место, закрепив так ка положено, ещё сложнее, но возможно. В интернете полно инструкций, каждый исхитряется, как может и мы по своему.
Снимать блок кузовной электроники нам пришлось из-за постоянно горевшего левого поворота. Все пути и электросхемы вели туда. Никакого реле поворотов, в этой Lada Granta, не было.

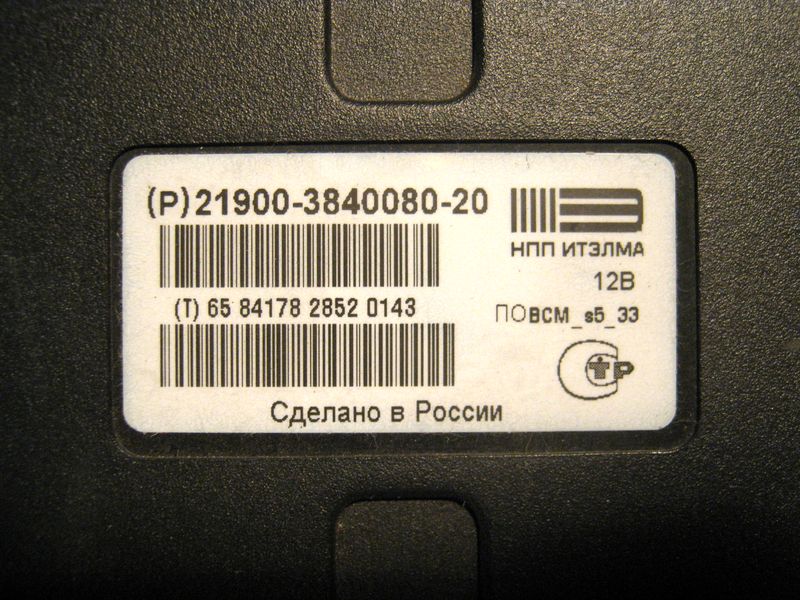

Номер блока 21900-3840080-20.

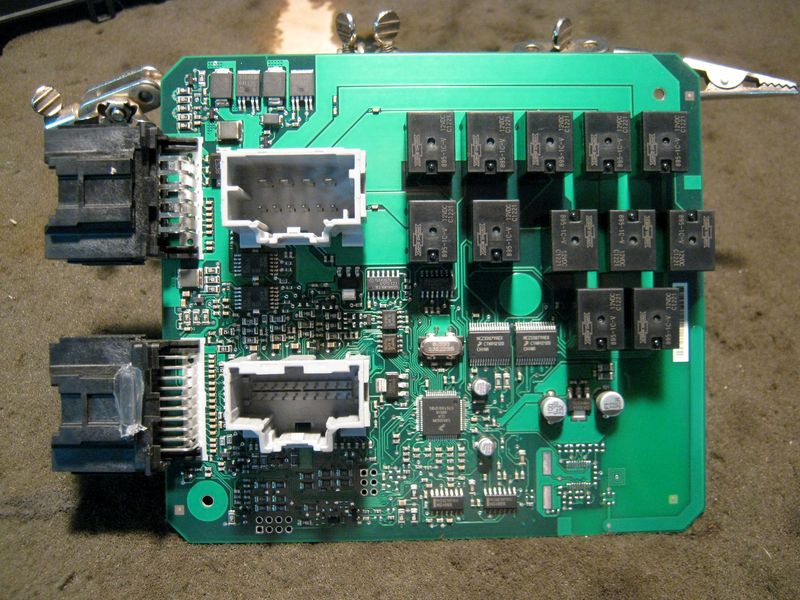

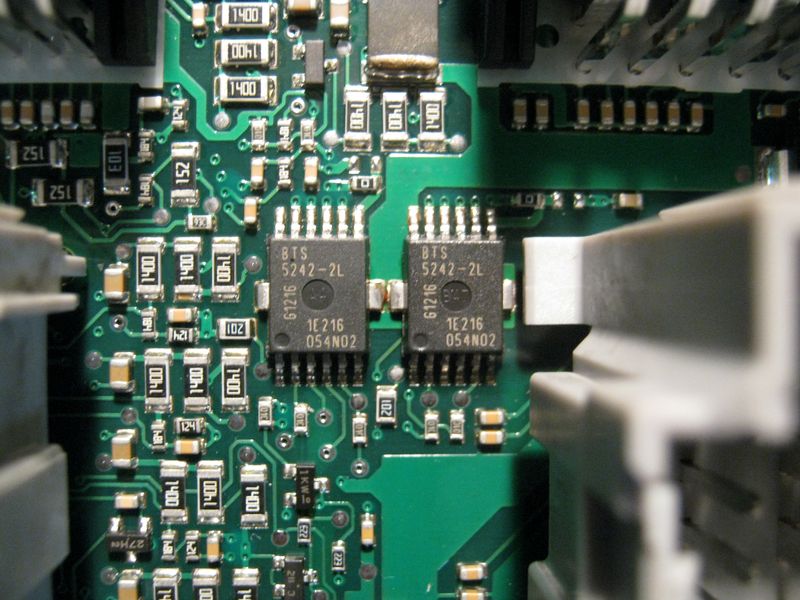

Изнутри, плата ЦБКЭ, выглядит вот так. Рядом с большим серым разъёмом "виновница" постоянно горящих указателей поворотов - микросхема BTS-5242-2L (силовой ключ).
Ознакомиться с "даташитом" этой микросхемы, можно по ссылке: Datasheet BTS-5
В общем, в плане ремонта, никаких хитростей нет. Либо заказываем и меняем микросхему, либо заказываем и меняем ЦБКЭ.
По поводу замены блока. Согласно документу "ЦБКЭ - Назначение, Функции, Диагностика", есть ещё блок с номером 21900-3840080-10, но он без управления электроприводами боковых зеркал, без автосвета, без управления задними стеклоподъёмниками и без управления освещением багажника.
Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
