Программирование ключа/транспондера для BMW X3 E83 (EWS4.4)



BMW X3 E83 2006 года выпуска (АКПП, левый руль, США, EWS4.4). В наличии имеется один рабочий ключ и ключ, который нам предстоит прописать в автомобиль.

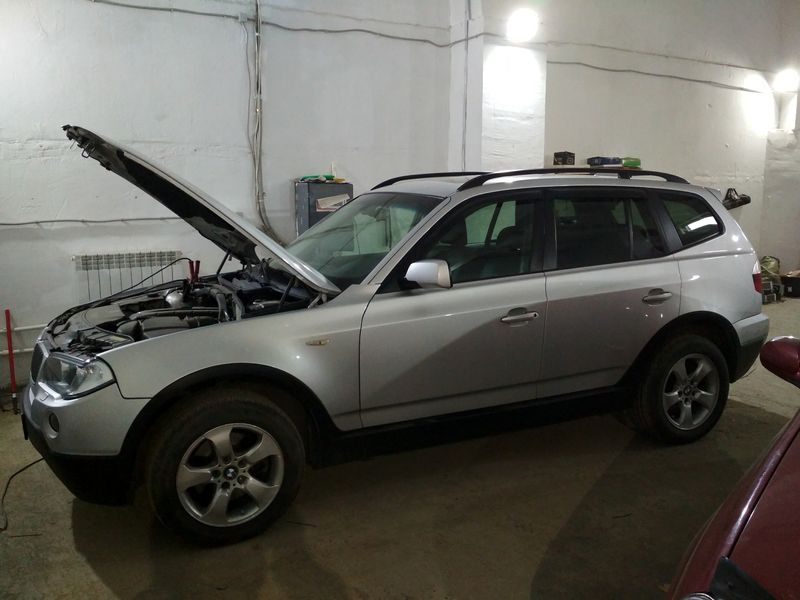

BMW X3 E83 - Внешний вид автомобиля



Для того чтобы прописать ключ или чип в этот автомобиль, мы использовали программатор Xprog-M, с адаптером BDM 1-002-0017 и диагностический прибор Abrites (далее AVDI).

На первом этапе, с помощью программатора, мы считаем прошивку из EWS4.4. А на втором, с помощью AVDI, запрограммируем чип (транспондер).



BMW X3 - Оригинальный ключ и "китайский" их отличия



Подробно об отличиях оригинального ключа BMW от китайского и об их устройстве, мы писали в предыдущей статье - Программирование ключа/транспондера для BMW 520i E39. Поэтому здесь более кратко.

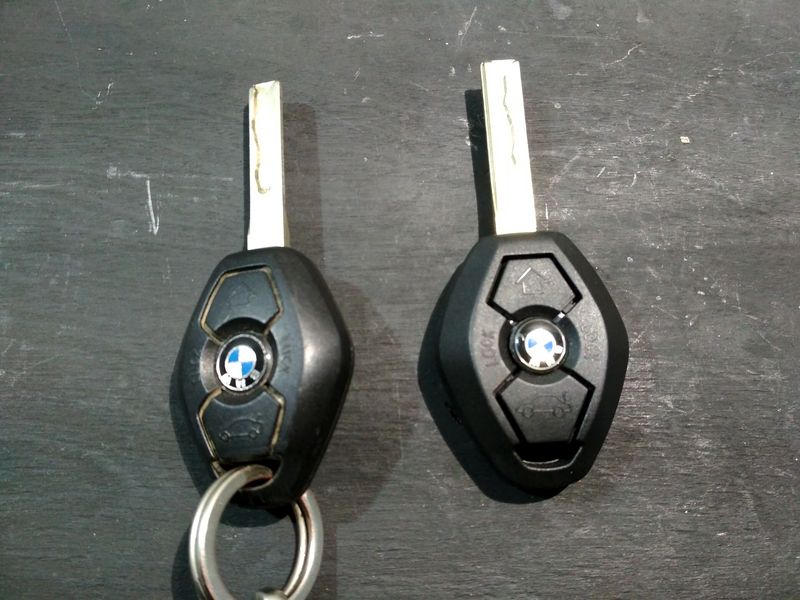

BMW X3 E83 - Справа оригинальный ключ, слева клон из Китая



На изображении выше, слева ориинальный ключ автомобиля, а справа ключ, привезённый из Китайской Народной Республики.

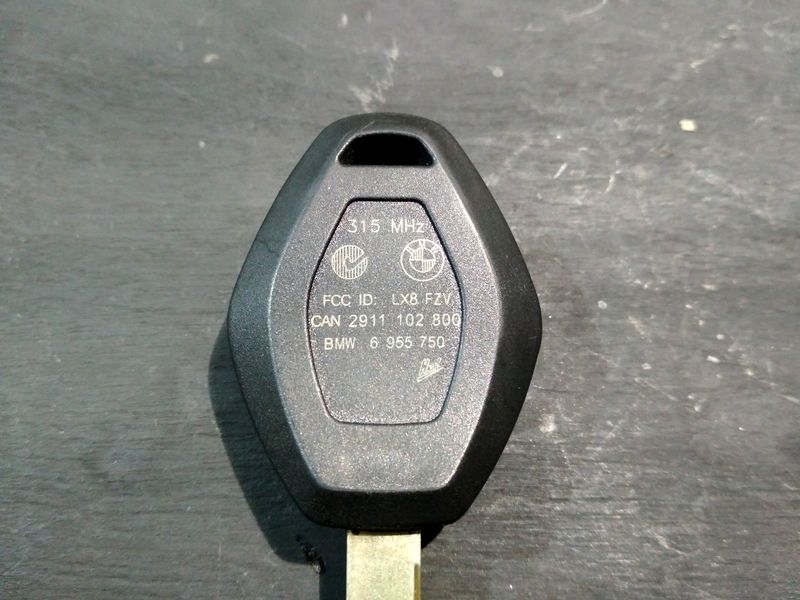

BMW X3 E83 - Номер для покупки 6955750



Если кого интересует номерок для заказа (покупки), то он следующий: 6955750 (315MHz).

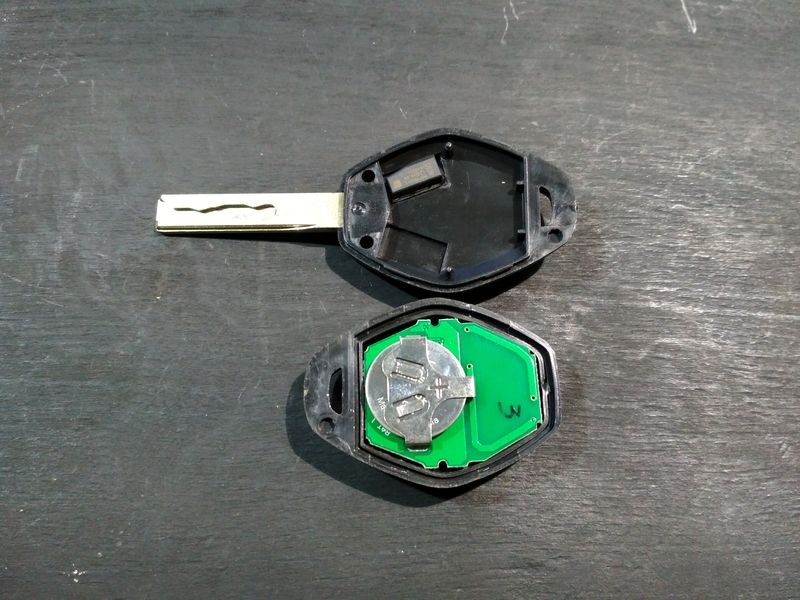

BMW X3 E83 - Внутренности китайского ключа для BMW



В корпусе такого ключика, транспондер PCF7935 и приёмо-передатчик, для дистанционного управления центральным замком автомобиля. Кстати, радиоканал работает нормально, ключ ставит и снимает со штатной сигнализации без нареканий.



Считываем прошивку из блока иммобилайзера EWS4.4



Итак, достаём блок иммобилайзера из автомобиля...

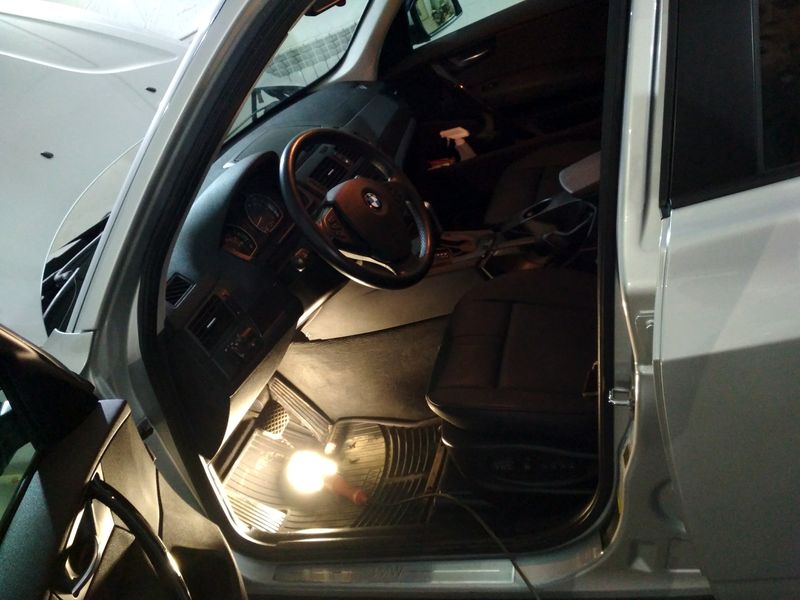

BMW X3 E83 - Снять блок EWS4.4



Для этого снимаем пластиковую защиту над педелями газа и тормоза.

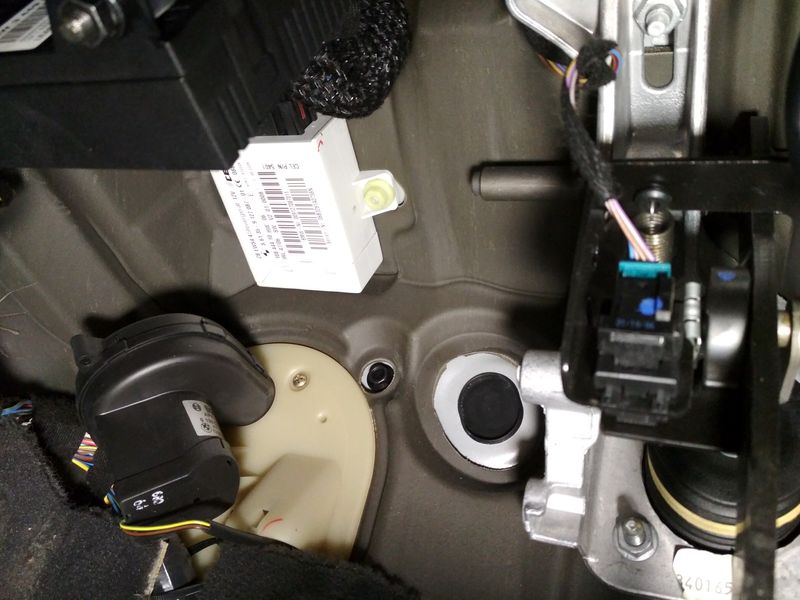

BMW X3 E83 - Блок иммобилайзера EWS4.4 расположен над педалями



Ложимся на порог, смотрим вверх и видим белую коробочку, это и есть EWS4.4. Откручиваем гайку справа, ослабляем гайку слева, снимаем разъём и достаём блок.

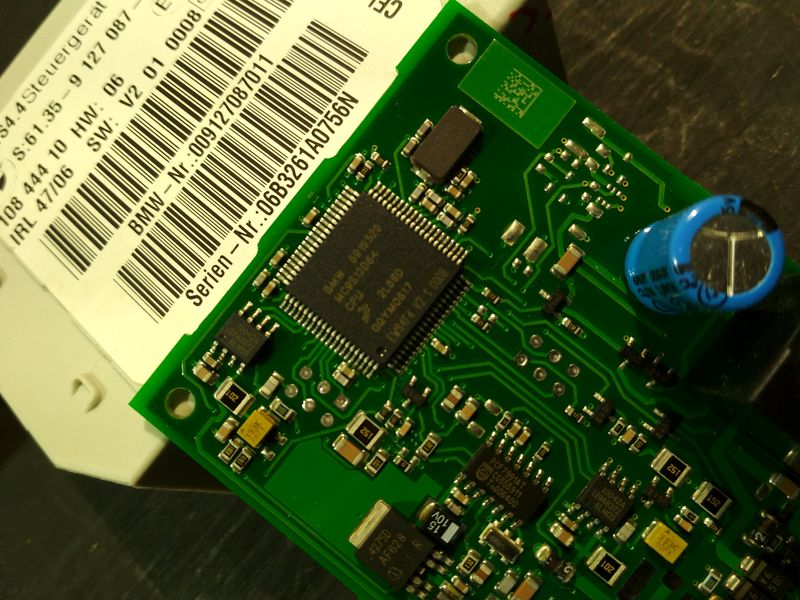

BMW X3 E83 - Внутри EWS4.4 микроконтроллер MC9S12D64



Этот блок иммобилайзера собран на микроконтроллере Motorola MC9S12D64, с маской 2L86D.

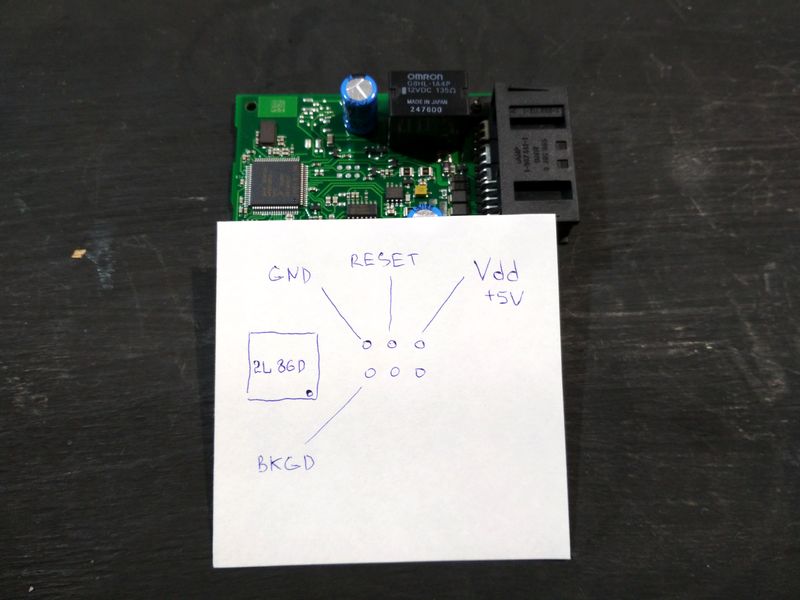

BMW X3 E83 - Точки подключения для считывания прошивки



Поскольку на BMW X3 E83, мы прописывали ключ в первый раз, то сначала ошибочно предположили, что шесть точек справа от процессора, нам будет достаточно для чтения прошивки.

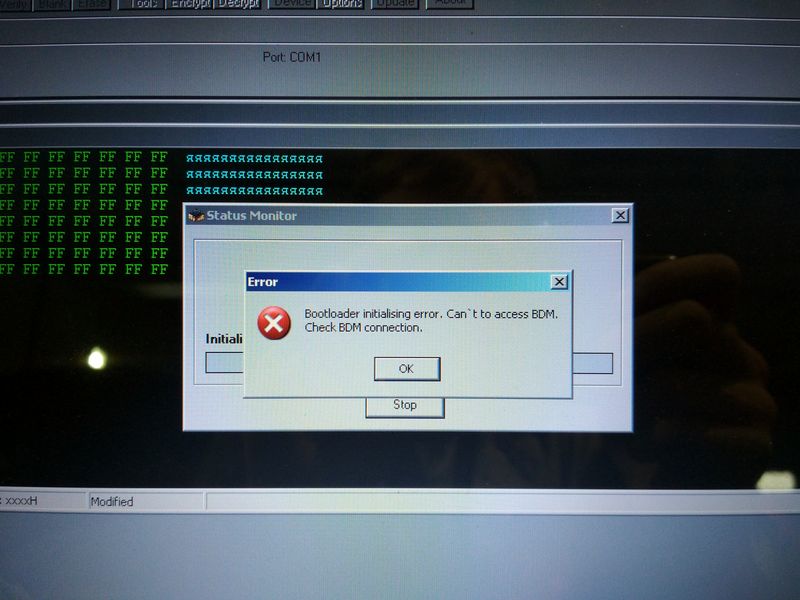

BMW X3 E83 - Программатор Xprog-M выдал ошибку



Однако Xprog-M, при чтении eeprom 2L86D, выдал ошибку:

  • Bootloader initialising error. Can't to access BDM. Check BDM connection.



Стало понятно, что процессор "закрытый" и для чтения его прошивки понадобится BDM адаптер 1-002-0017 и соответственно другая схема подключения.

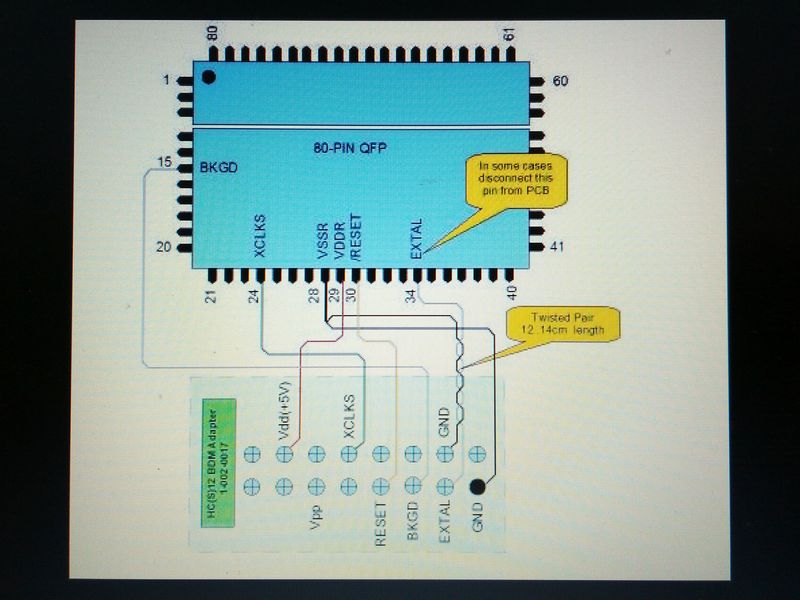

BMW X3 E83 - Схема подключения к процессору MC9S12D64



А вот, собственно говоря и эта схема MC9S12D64 (2L86D) + Xprog-M (BDM 1-002-0017).

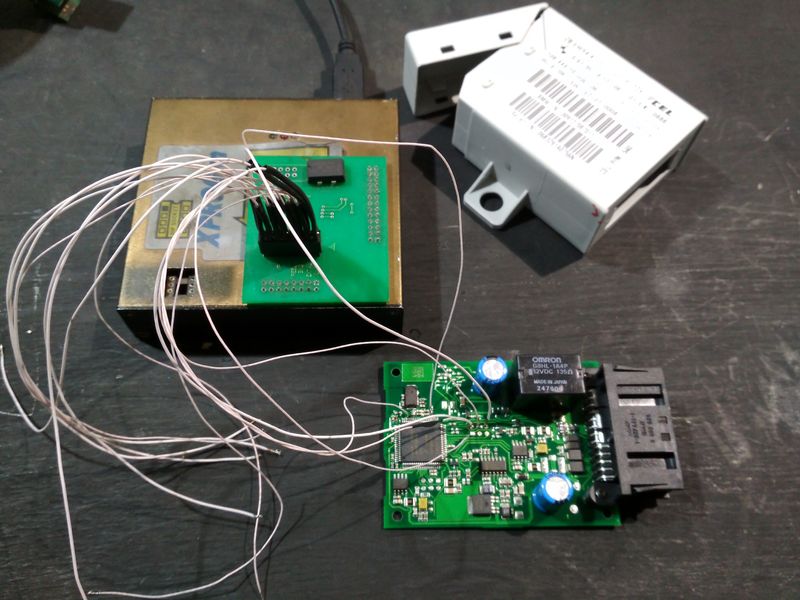

BMW X3 E83 - EWS4.4 MC9S12D64 Xprog-M



Подпаиваемся к блоку...

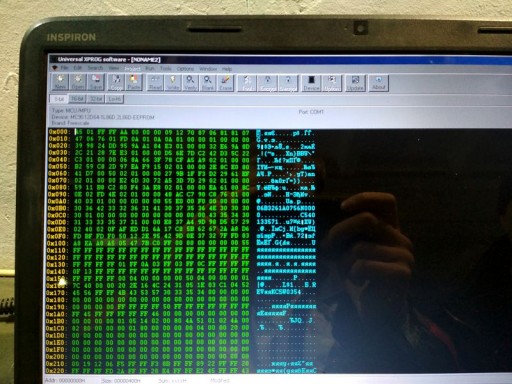

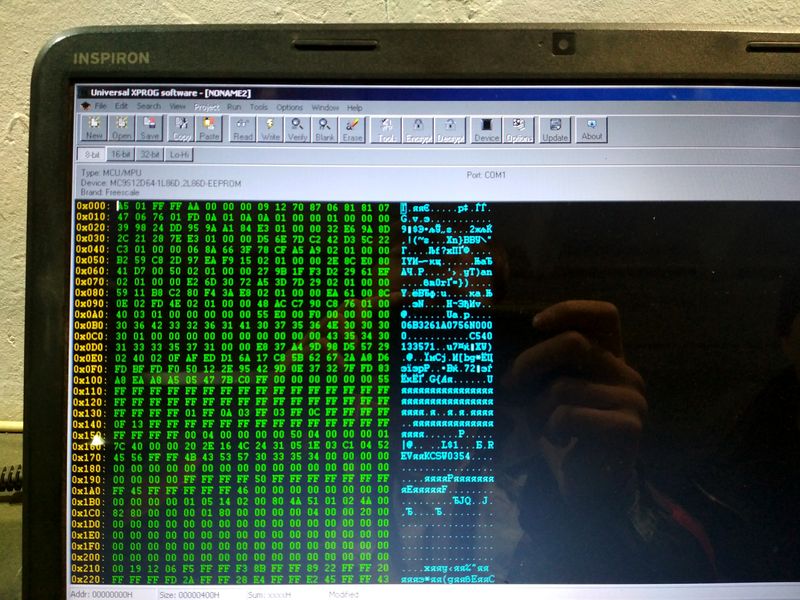

BMW X3 E83 - Считанная прошивка с блока иммобилайзера



... и считываем прошивку.



Программируем ключ для EWS4.4 автомобиля BMW X3 E83



Итак, дамп у нас есть, а это значит, что дело осталось за малым - запрограммировать чип, который находится в нашем ключе.

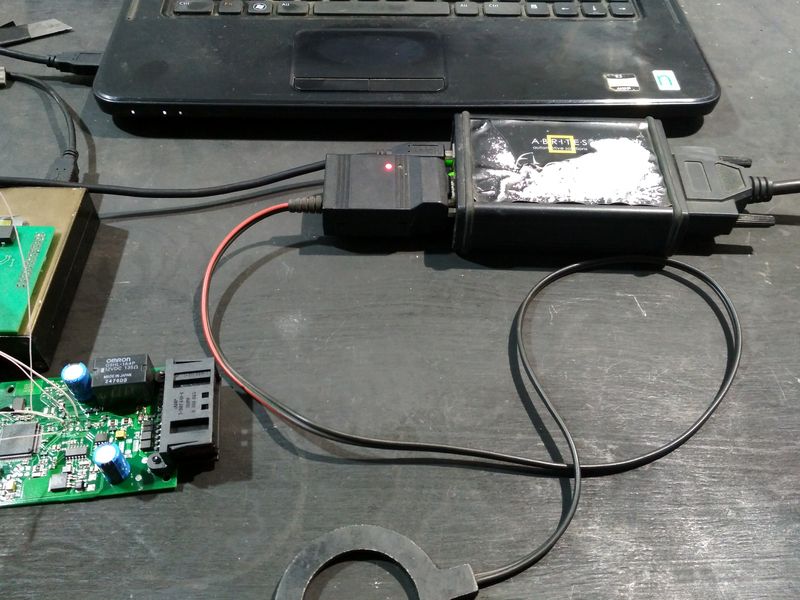

BMW X3 E83 - Abrites для программирования ключа BMW



Для этого, достаём AVDI (ABRITES Vehicle Diagnostic Interface) и подключаем к нему Tag Key Programmer.

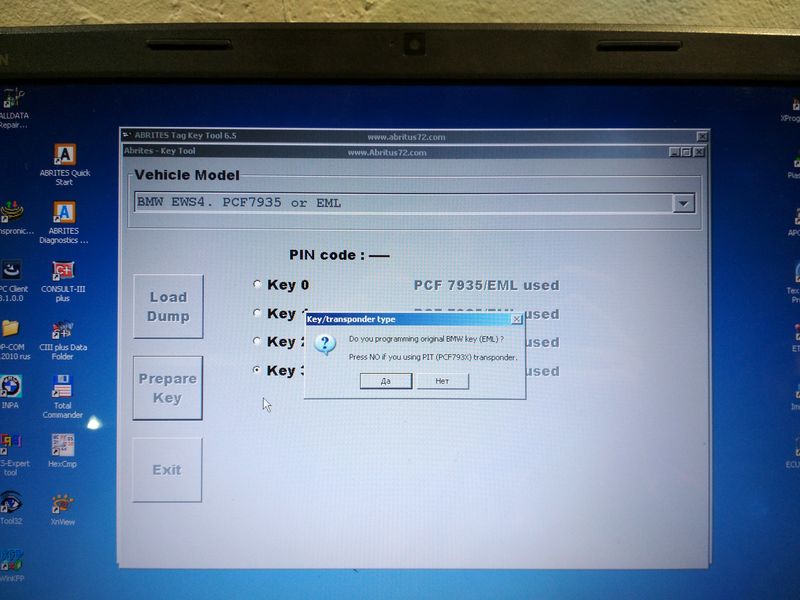

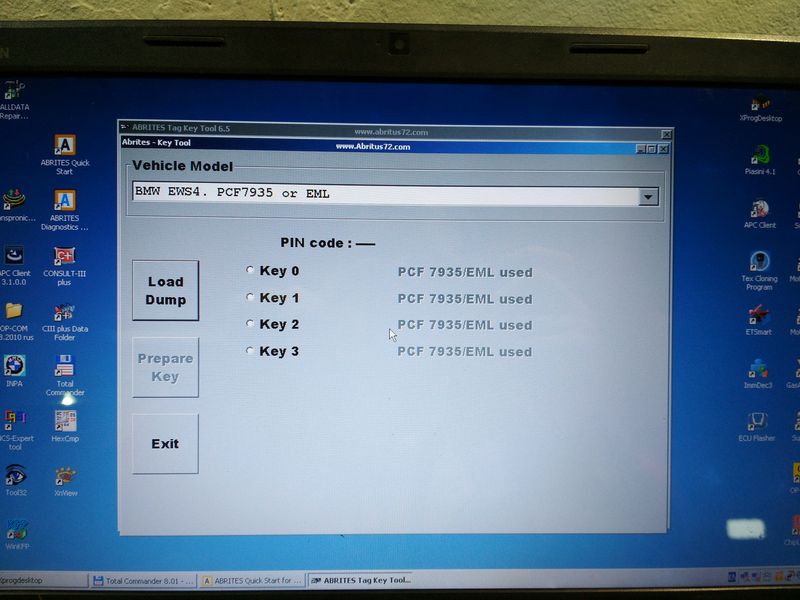

BMW X3 E83 - Утилита Key Tool



Запускаем утилиту Tag Key Tool, в ней выбираем пункт Key Tool и в поле Vehicle Model, выбираем наш вариант - BMW EWS4. PCF7935 or EML. Как видите, в автомобиль можно прописать только 4 ключа, ну или чипа.

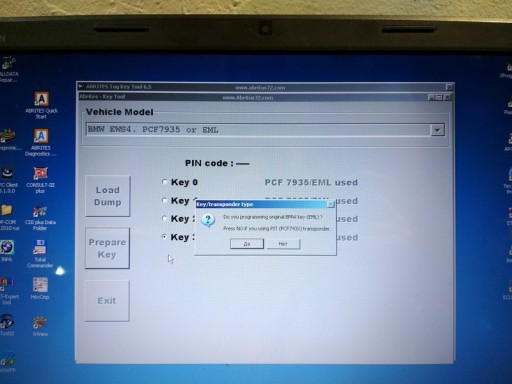

BMW X3 E83 - Прописываем четвёртый ключ



Нажимаем на кнопку Load Dump и выбираем тот дамп, который мы считали с процессора. Ставим галочку напротив Key 3 PCF7935 / EML used и нажимаем кнопку Prepare Key. После чего, программа спросила:

  • Do you programming original BMW key (EML)? Press NO if you using PIT (PCF793x) transponder.
  • Перевод: Вы хотите запрограммировать оригинальный ключ BMW (EML)? Нажмите НЕТ, если вы используете PIT (PCF793x) транспондер."



Нажимаем кнопку Нет.

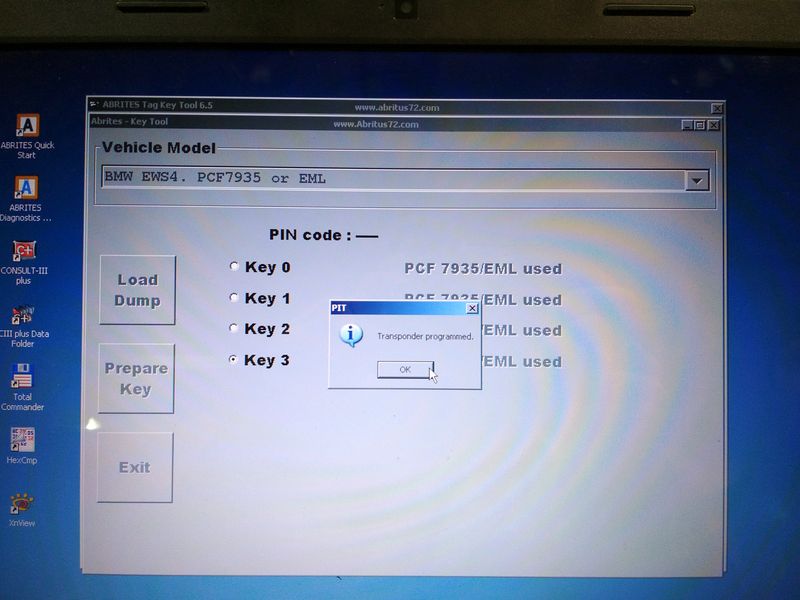

BMW X3 E83 - Новый ключ успешно прописан



Начинается процесс программирования транспондера, по завершению которого, выскакивает окно:

  • Transponder programmed
  • Перевод: Транспондер запрограммирован

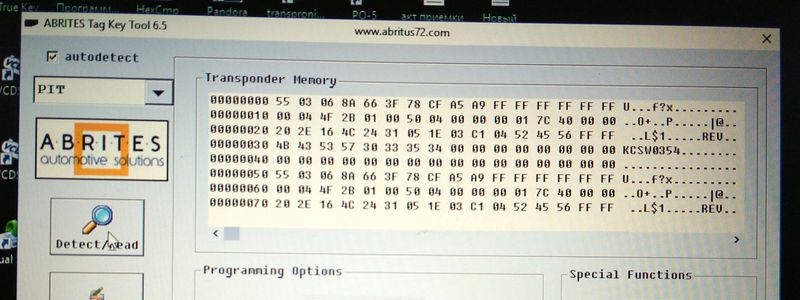

BMW X3 E83 - Дамп прописанного чипа PCF7935, в EWS4.4



Ну а вот так выглядит этот запрограммированный транспондер.

Всё, ключ прописан в автомобиль. Проверили, что EWS4.4 даёт разрешение на запуск двигателя и запрограммировали радиоканал, как описано в этой статье.



Другие статьи о программировании ключей BMW, на нашем сайте:



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
