Mercedes Benz Sprinter 2.2L CDI (646.701) Bosch EDC16CP31. Чип-тюнинг

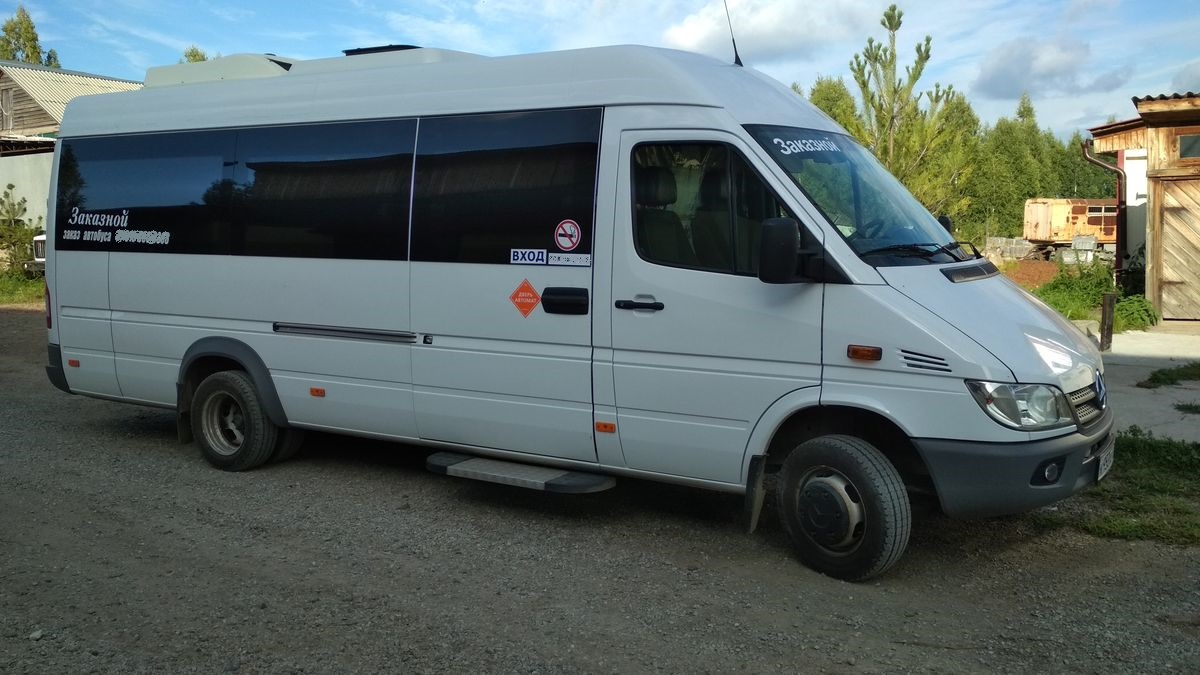

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Внешний вид автомобиля



Mercedes Benz Sprinter 308CDI, 909-ый кузов, 2013 года выпуска, приехал на удаление сажевого фильтра DPF и отключение системы рециркуляции отработавших газов. Кроме того, надо было разобраться с некоторыми ошибками, в блоке управления двигателем.

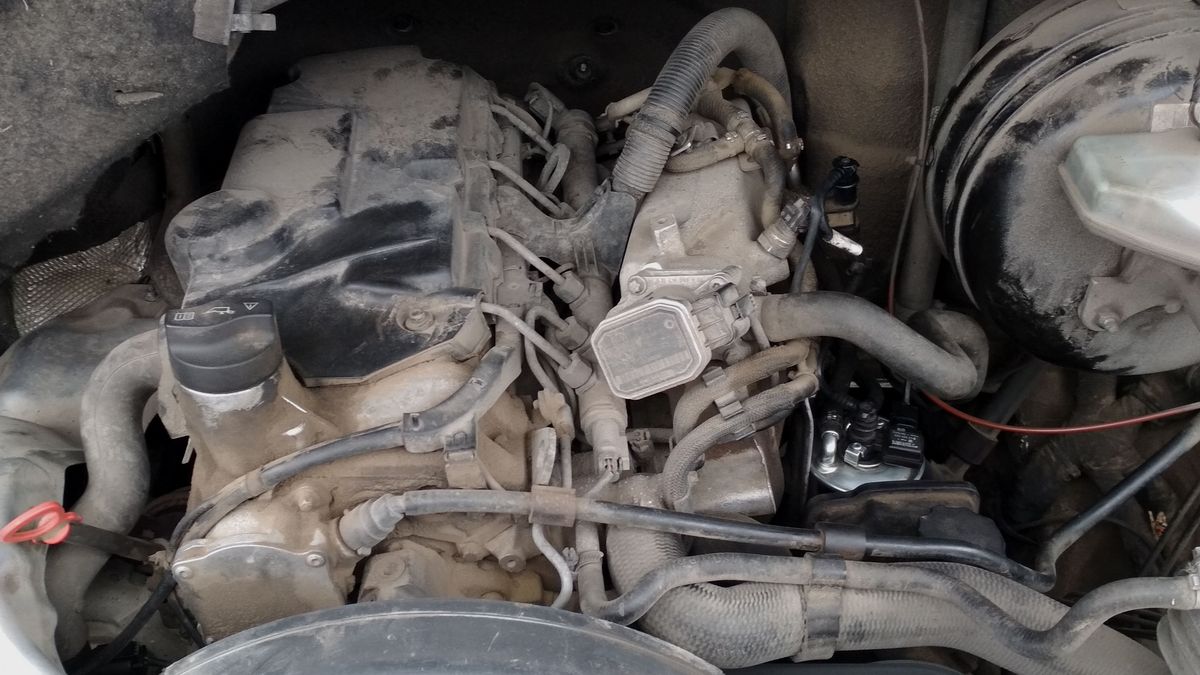

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Внешний вид двигателя 646.701



Под капотом у этого Спринтера был дизельный двигатель серии OM646, а именно 646.701 - рядный, 4-цилиндровый, имеющий следующие характеристики:

  • Объём двигателя - 2148 см.куб.
  • Мощность двигателя - 109 л.с. / 3800 об.мин
  • Крутящий момент - 280 Нм / 1800-2400 об.мин



Mercedes Benz Sprinter 308CDI W909. Компьютерная диагностика



Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Компьютерная диагностика

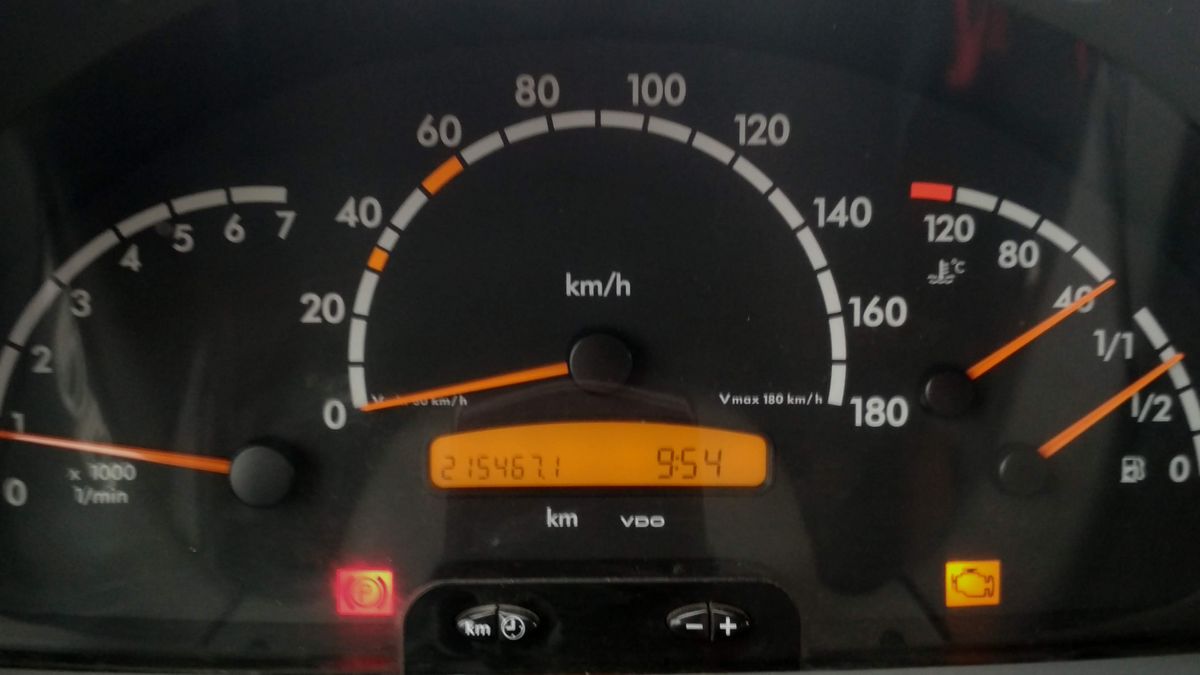

Двигатель не развивал обороты, на панели приборов автомобиля горел индикатор неисправности двигателя Check Engine.

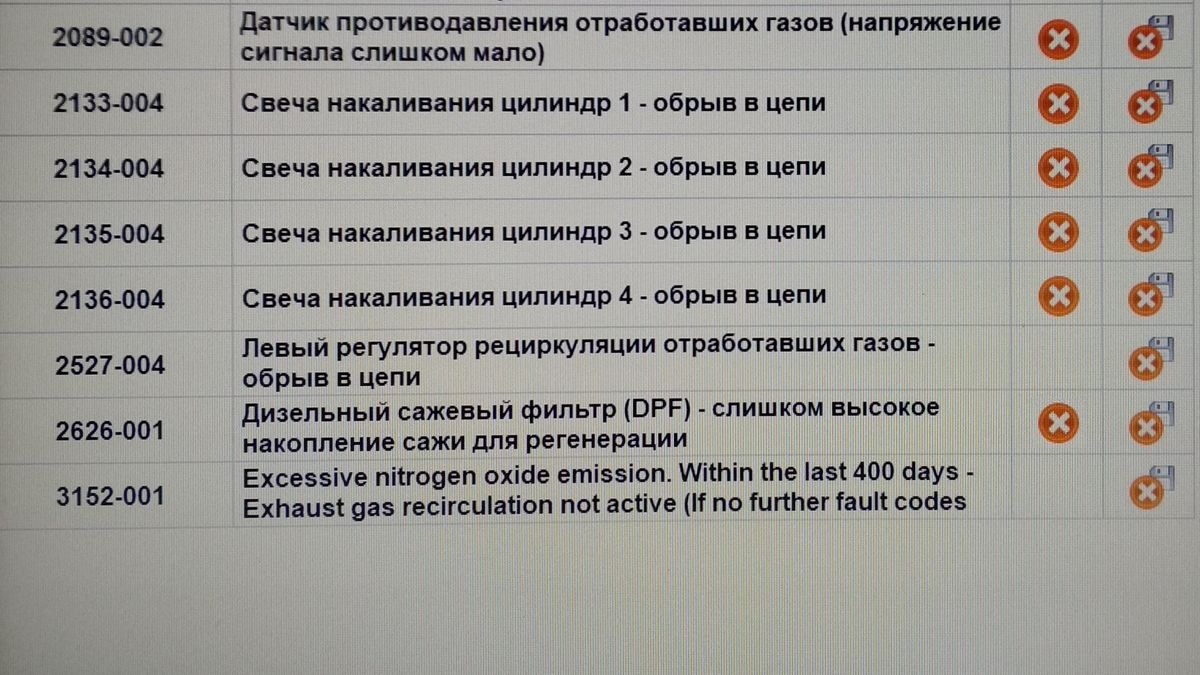

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Ошибки по сажевому фильтру и клапану ЕГР



Подключив диагностический сканер ScanDoc, мы увидели следующие коды неисправностей:

  • 2089-002 - Датчик противодавления отработавших газов - напряжение сигнала слишком мало
  • 2133-004 - Свеча накаливания цилиндр 1 - обрыв цепи
  • 2134-004 - Свеча накаливания цилиндр 2 - обрыв цепи
  • 2135-004 - Свеча накаливания цилиндр 3 - обрыв цепи
  • 2136-004 - Свеча накаливания цилиндр 4 - обрыв цепи
  • 2527-004 - Левый регулятор рециркуляции отработавших газов - обрыв цепи
  • 2626-001 - Дизельный сажевый фильтр (DPF) - слишком высокое накопление сажи для регенерации
  • 3152-001 - Excessive nitrogen oxide emission. Within the last 400 days - Exhaust gas recirculation not active

С тремя последними кодами, мы планировали разобраться с помощью прошивки ЭБУ, а вот с кодами перед ними, ещё предстояло поработать, но обо всём по порядку.



Mercedes Benz Sprinter 308CDI W909. Чип-тюнинг ЭБУ Bosch EDC16CP31, с удалением DPF и EGR



Двигателем OM646.701 управляет блок Bosch EDC16CP31 и располагается он под аккумуляторной батареей...

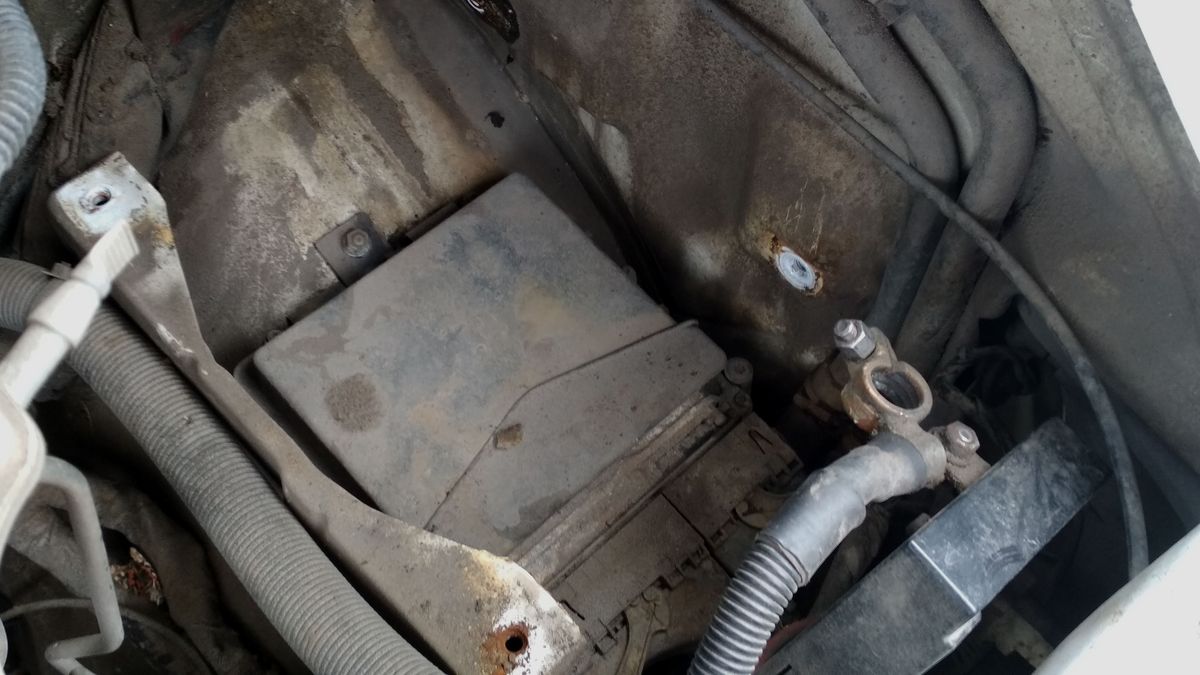

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Расположение ЭБУ Bosch EDC16CP31

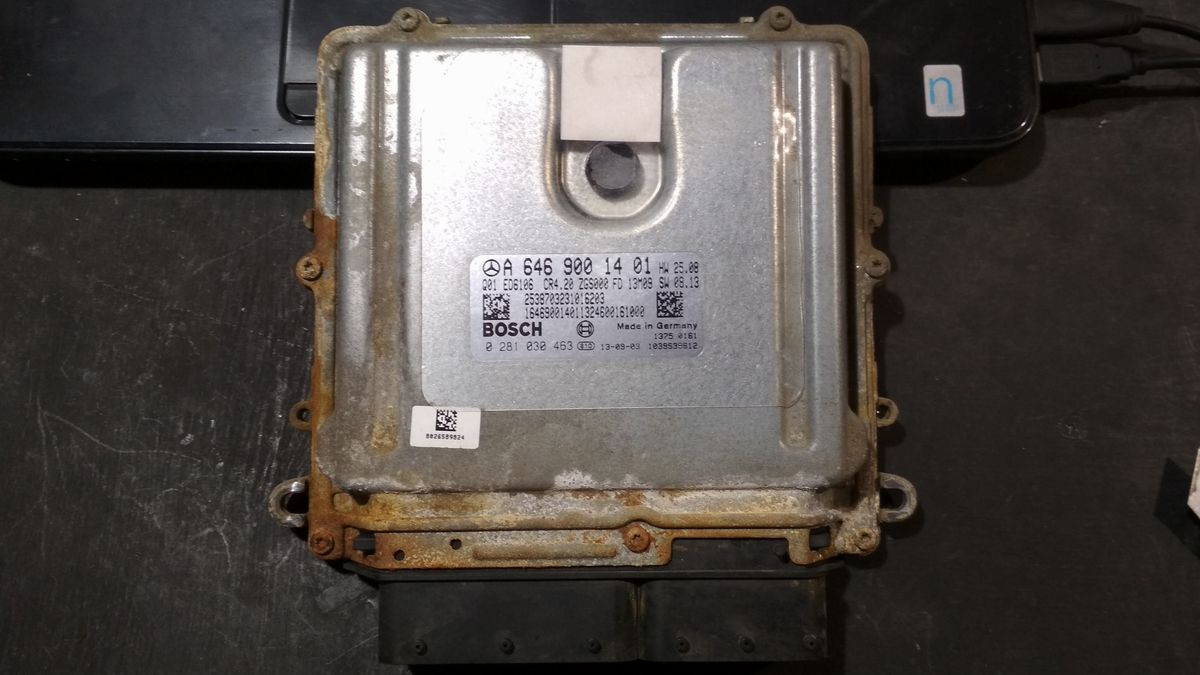

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Внешний вид ЭБУ Bosch EDC16CP31



  • Part Number MB: A 646 900 14 01
  • Part Number Bosch: 0 281 030 463

Внутри ЭБУ Bosch EDC16CP31 находится процессор Freescale SC667036MZP56, с маской 8L08N и есть несколько вариантов программирования этих блоков....

 - Вариант 1: KEES V2 - но наш загрузчик не захотел работать, написав "Protocol not correct. Use protocol 69".

 - Вариант 2: K-TAG - но в этом случае, корпус блока нужно вскрывать, а вскрытие может привести к нежелательным последствиям и нам он не подходил.

 - Вариант 3: Выпилить в корпусе блока окошко, в том месте, где на плате находится BDM площадка...

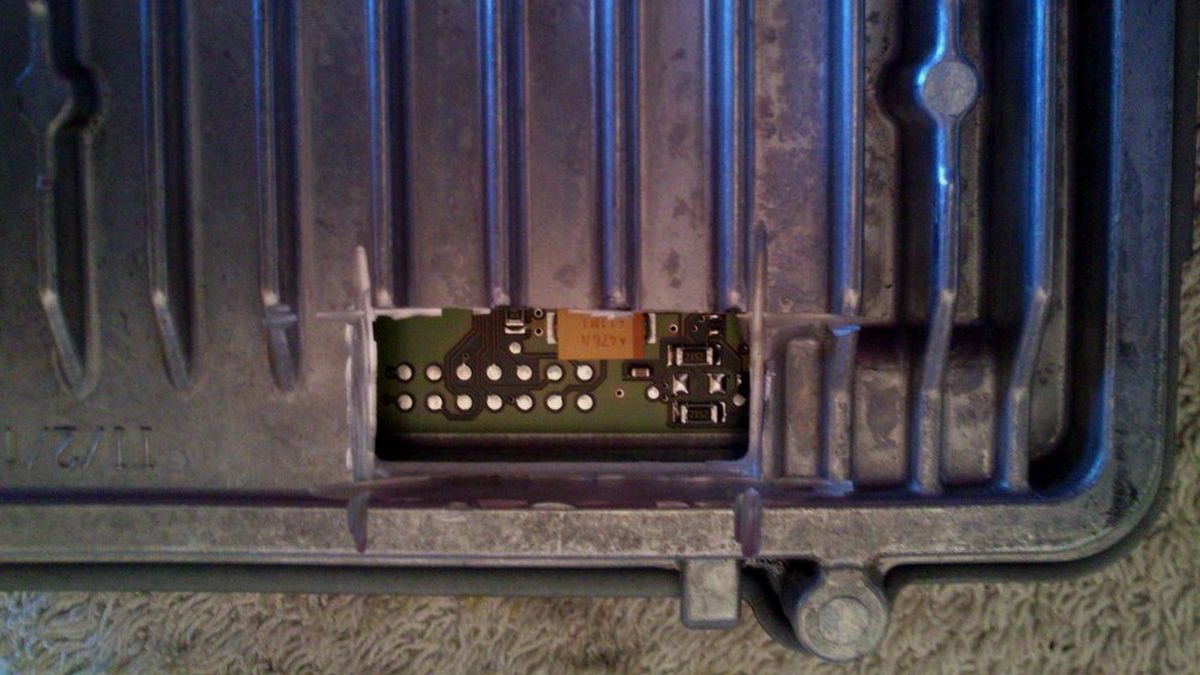

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Bosch EDC16CP31 расположение BDM



... тоже так себе вариант и тоже нам не подходил.

 - Вариант 4: На нём мы и остановились... Приобрели модуль для загрузчика PCMFlash.

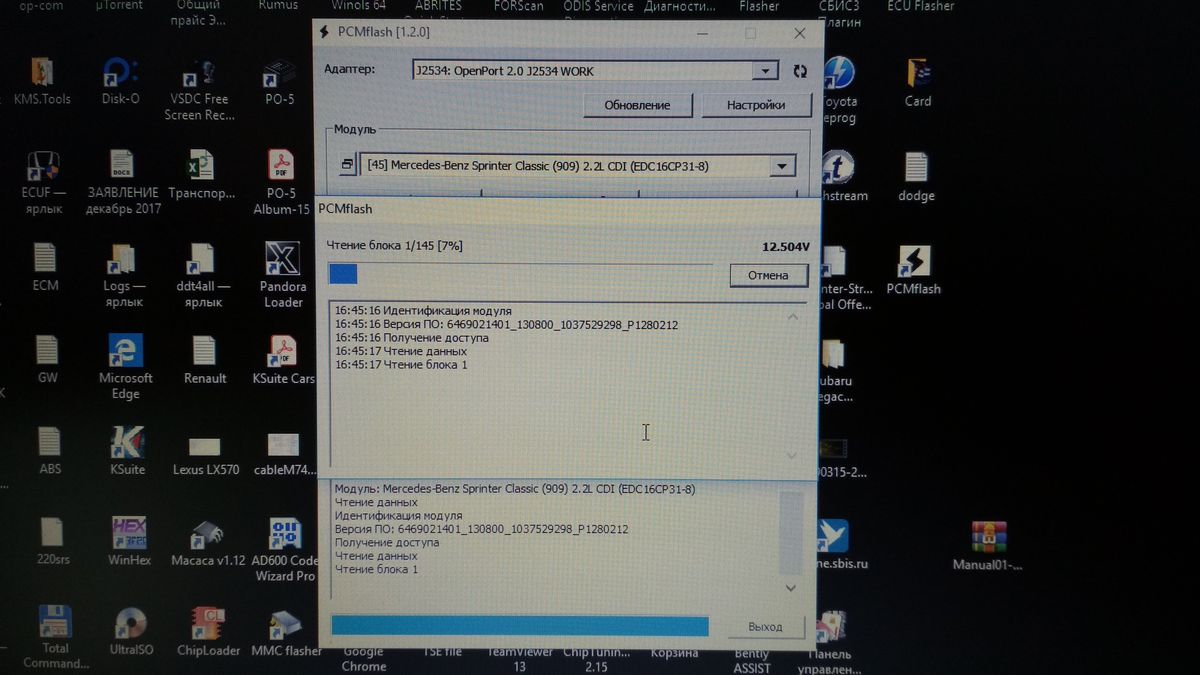

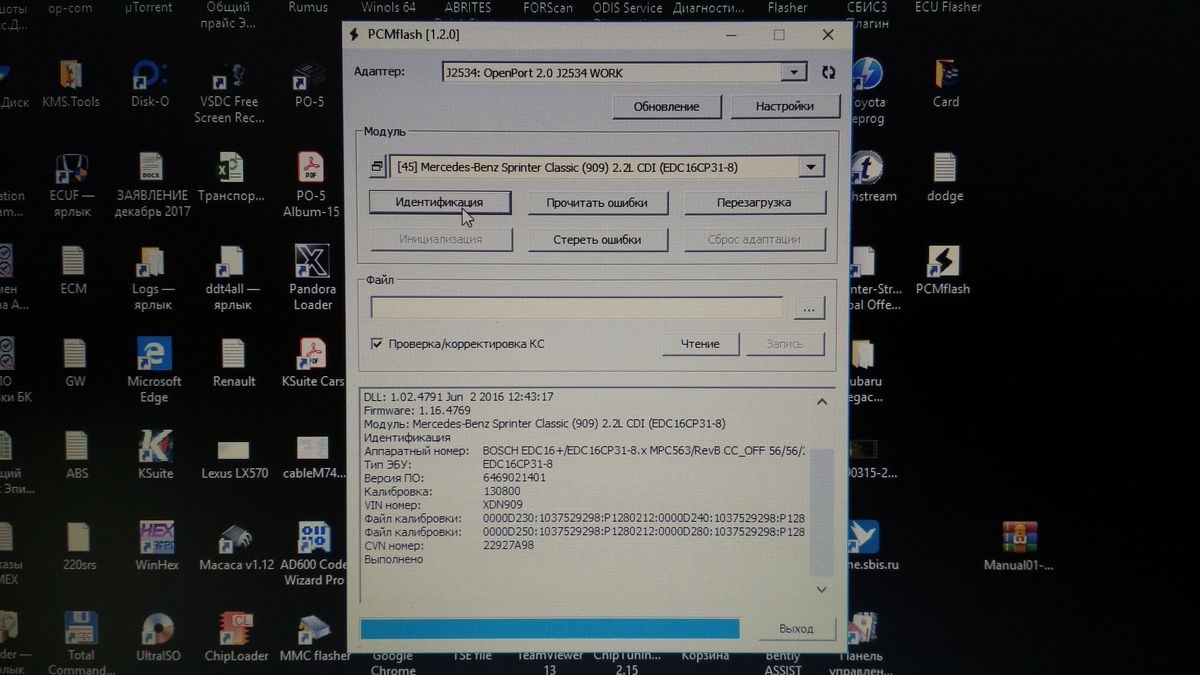

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Bosch EDC16CP31 идентификация ПО PCMFlash



Работы по смене программного обеспечения в блоке Bosch EDC16CP31, проходили через диагностический разъём OBD-II, с помощью загрузчика PCMFlash и адаптера Openport 2.0.





Считываем сток - заводскую прошивку, идентифицируем её...

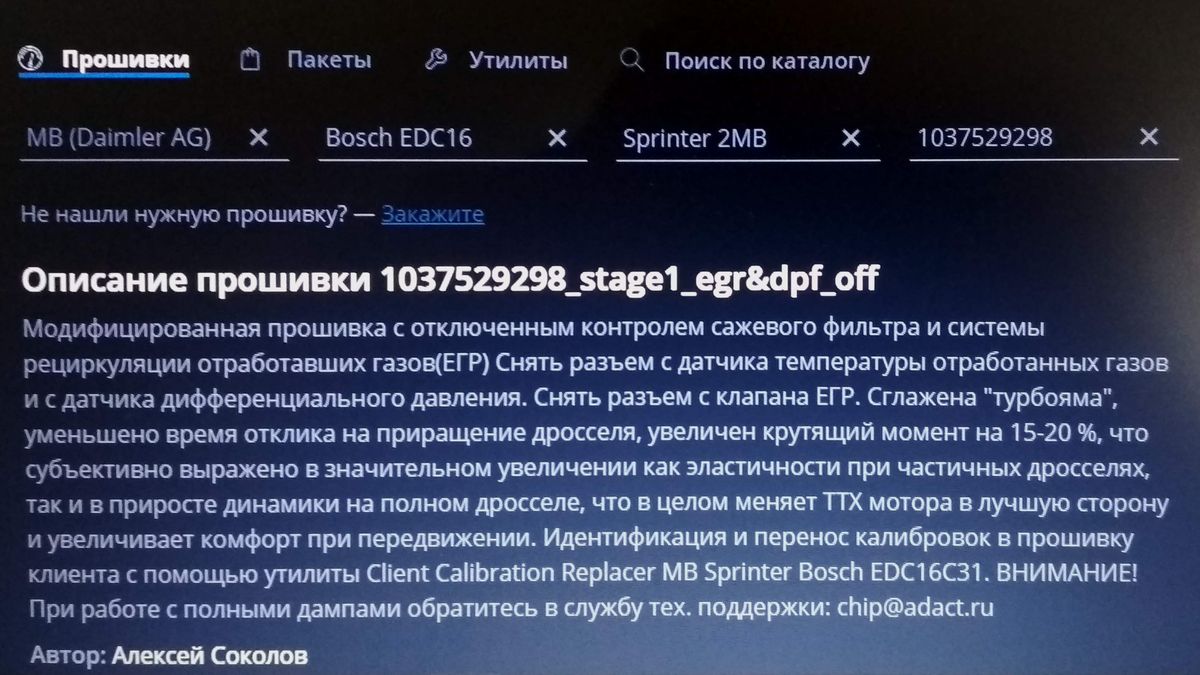

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Модифицированная прошивка DPF OFF и EGR OFF



По идентификаторам стока, приобретаем модифицированную прошивку, с увеличенной мощностью и отключенными системами сажевого фильтра DPF и системы рециркуляции отработавших газов EGR.

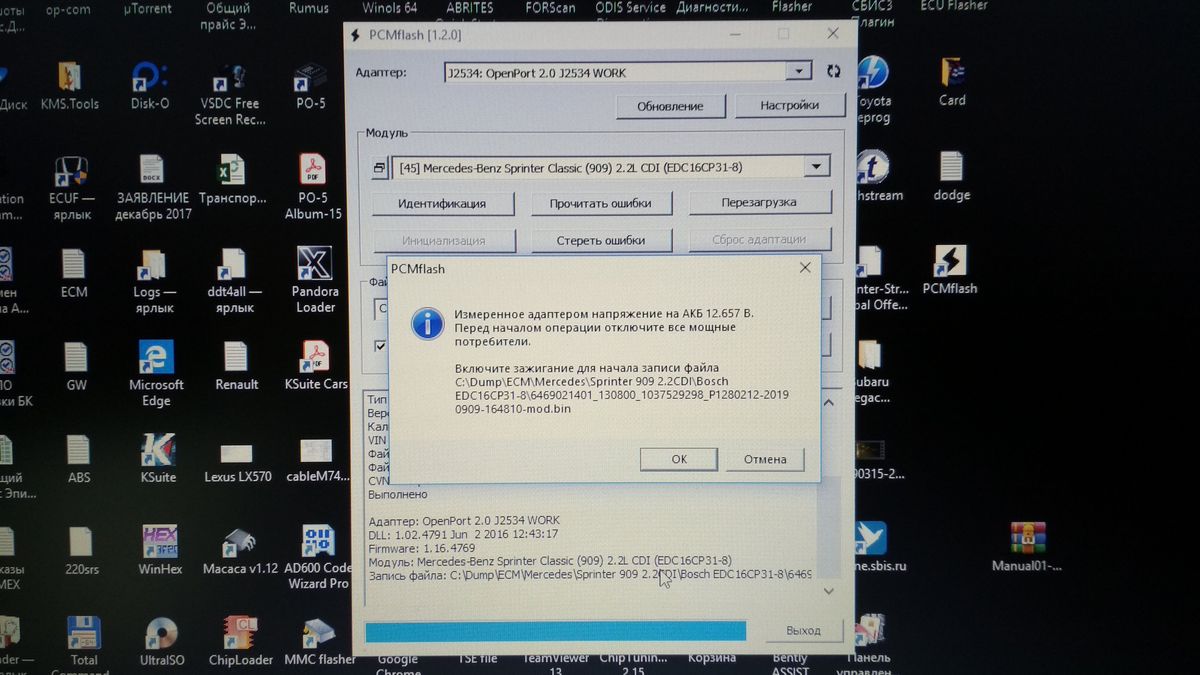

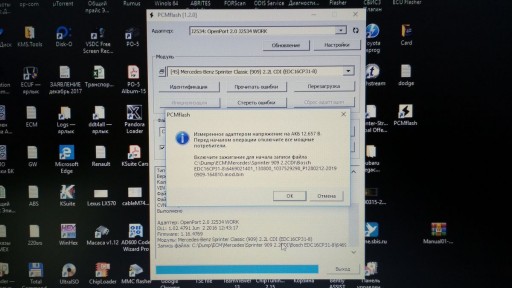

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Запись прошивки в ЭБУ Bosch EDC16CP31



Записываем модифицированную прошивку в блок управления.



Mercedes Benz Sprinter 308CDI W909. Удаление сажевого фильтра и отключение EGR



В рекомендациях к модифицированной прошивке, было обозначено, что необходимо отключить разъёмы с клапана EGR, с датчиков температуры отработавших газов и датчика дифференциального давления.

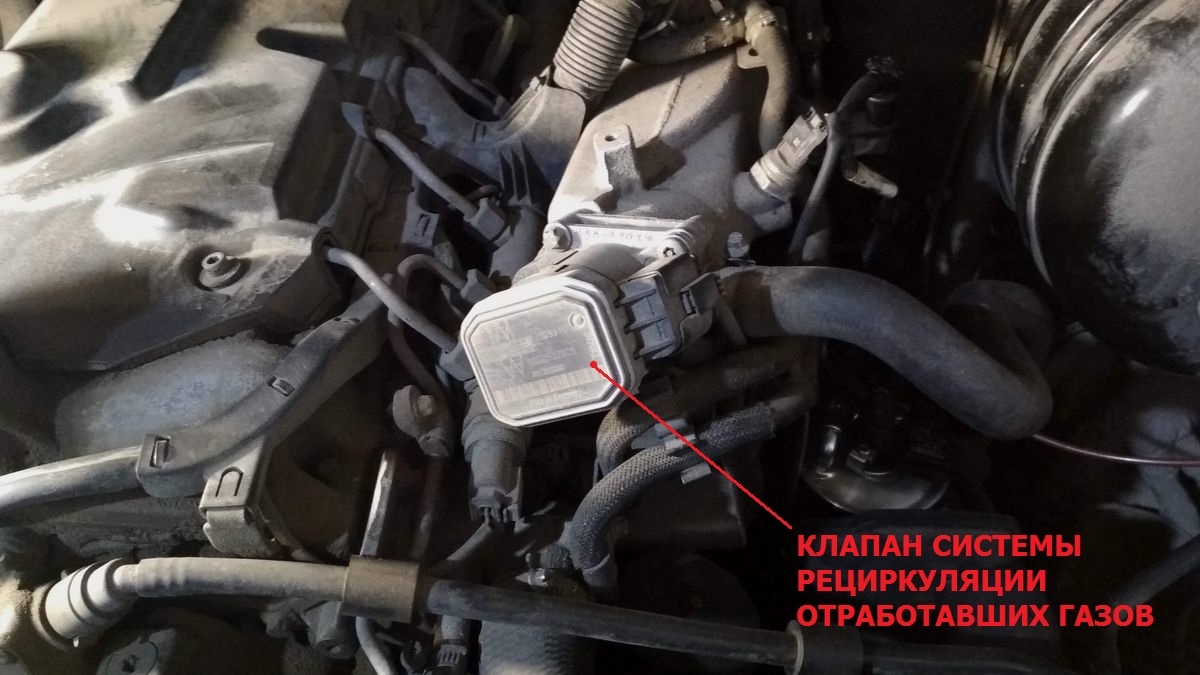

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Расположение клапана ЕГР

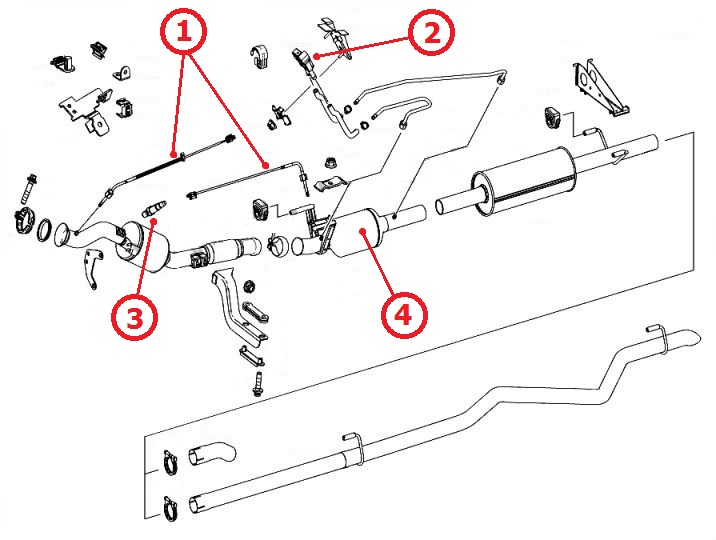

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Схема системы выпуска отработавших газов, с датчиками



  1. Датчики температуры отработавших газов, на входе DPF и после него
  2. Датчик дифференциального давления
  3. Кислородный датчик, лямбда-зонд
  4. Сажевый фильтр DPF

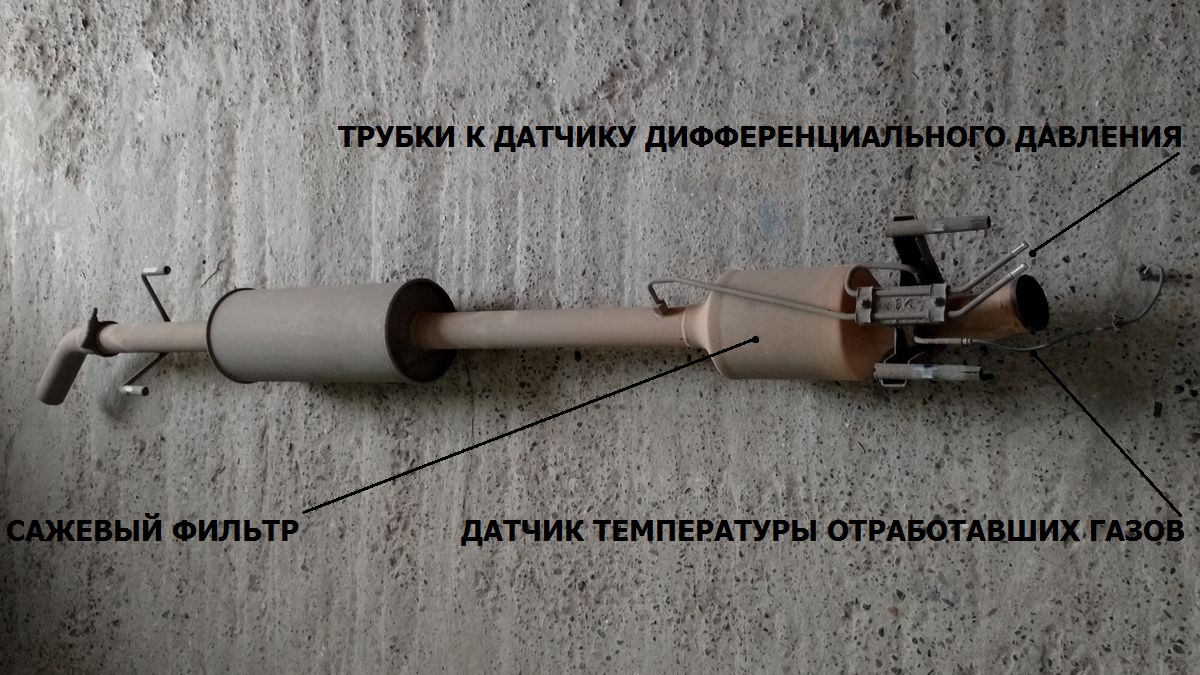

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Внешний вид сажевого фильтра



Mercedes Benz Sprinter 308CDI W909. Ошибки по свечам накаливания и датчику противодавления отработавших газов



С датчиком противодавления отработавших газов разобрались быстро. Расположен он не далеко от клапана EGR. Один из его проводов, прямо возле разъёма, был оборван.

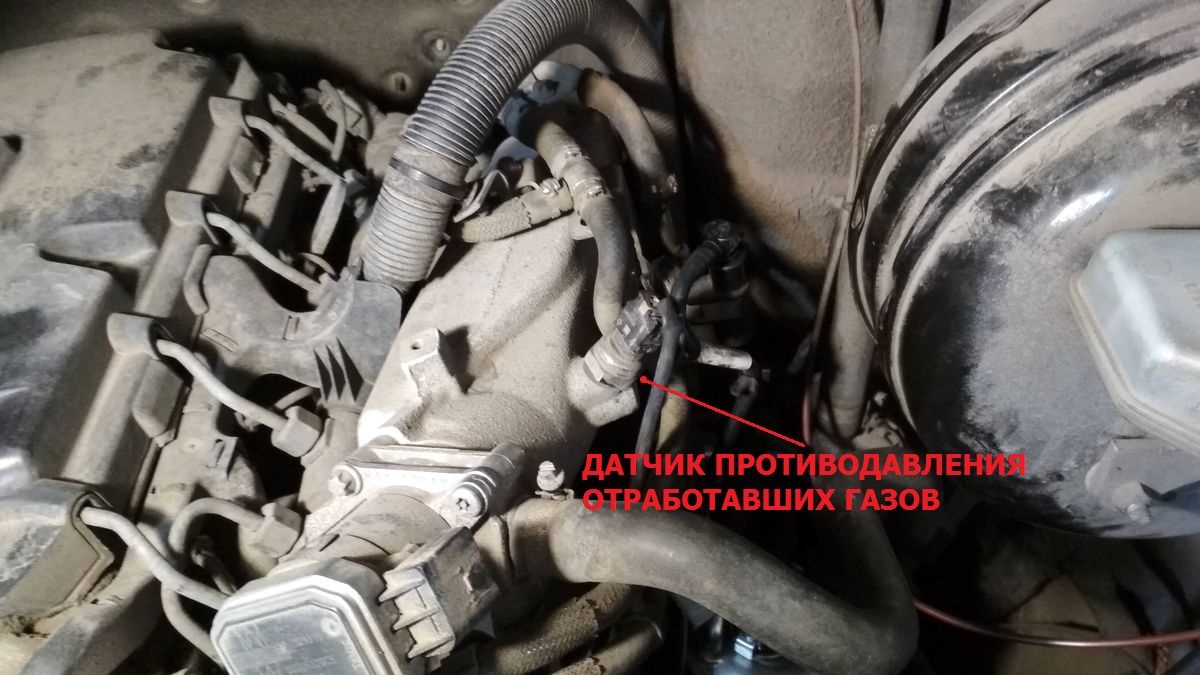

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Расположение датчика противодавления ОГ

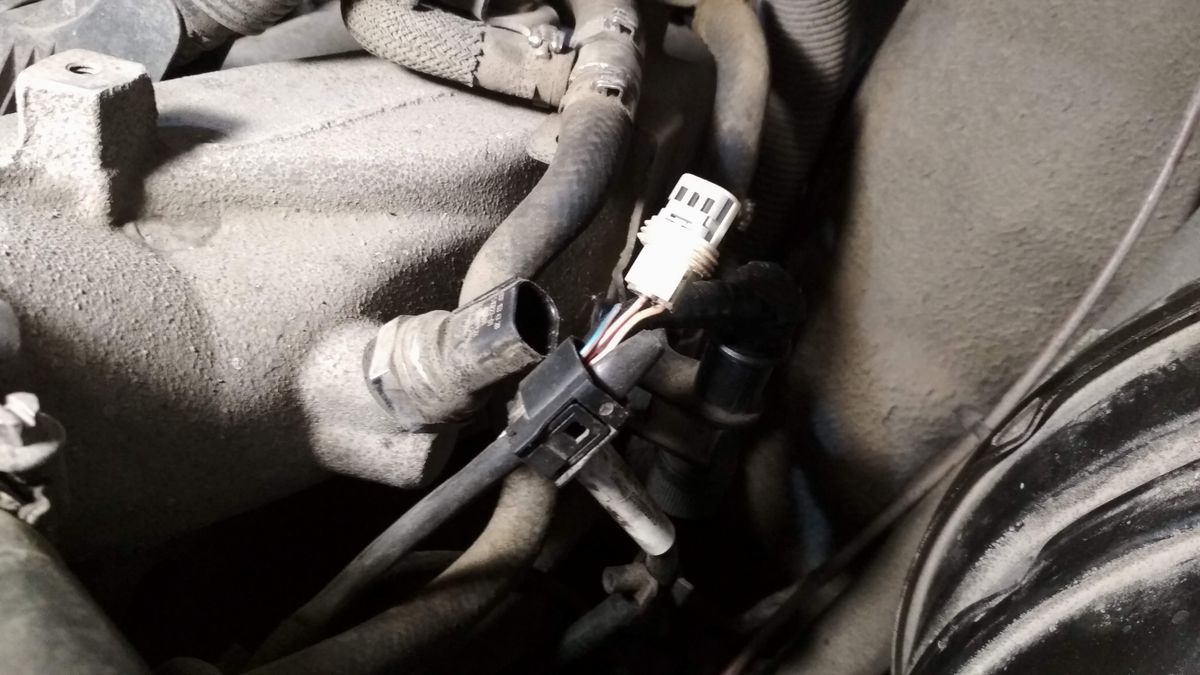

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Причина ошибки 2089-002



Поменяли пин в разъёме, восстановили оборванный провод.

Что касается ошибок по всем свечам накаливания... Прозвонили все свечи - исправные. Добрались до реле, которое расположено за левой фарой, проверили его цепи - тоже всё в порядке. Поменяли само реле, коды неисправностей ушли.

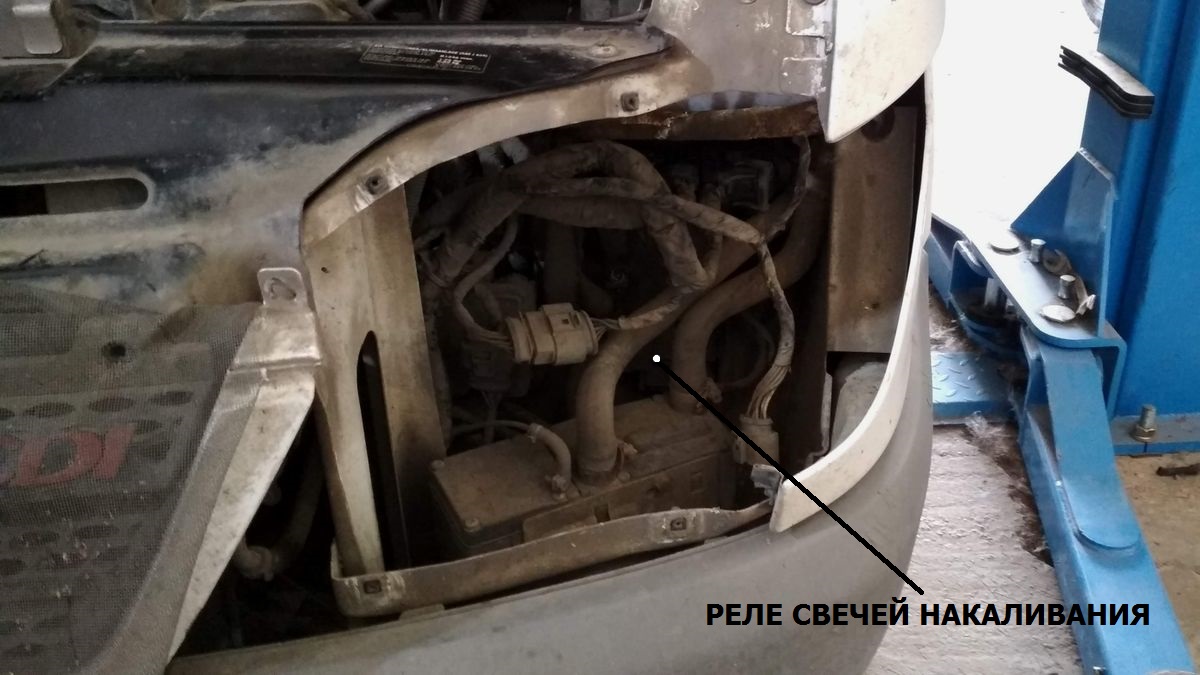

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Расположение реле свечей накаливания

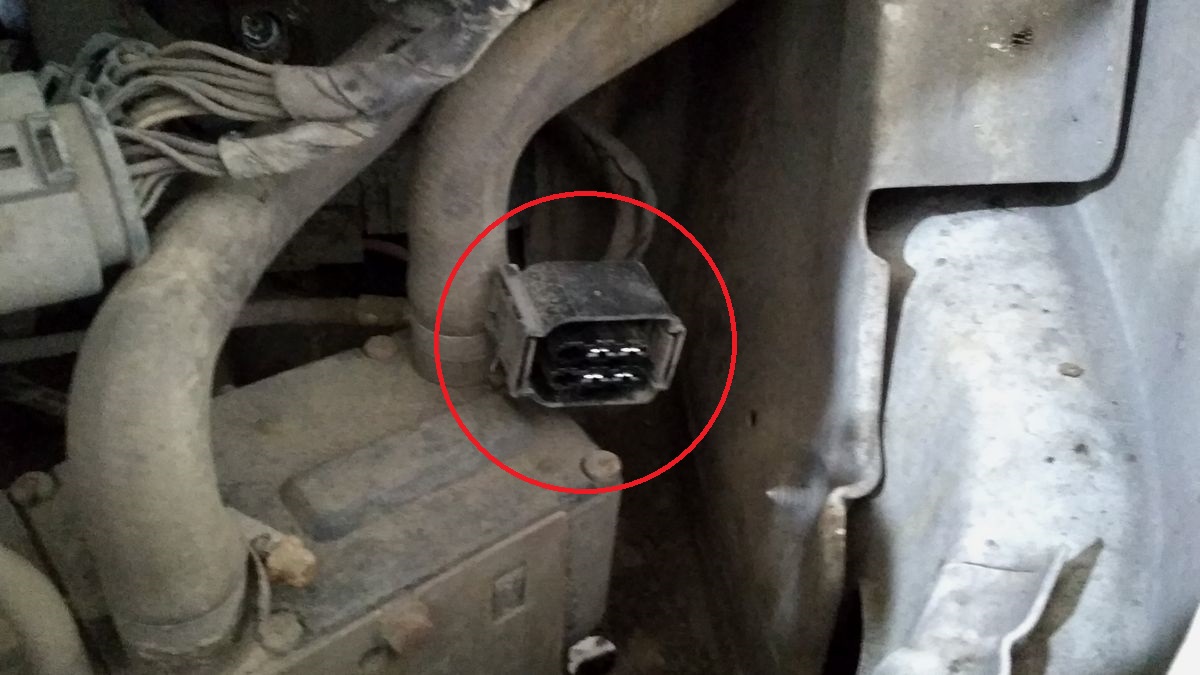

Mercedes Benz Sprinter 308CDI W909 2.2L OM646 - Разъём реле свечей накаливания



Другие статьи о чип-тюнинге Mercedes-Benz Sprinter, на нашем сайте:



Записаться на ремонт и задать вопросы по данному материалу, вы можете на странице Контакты.
